Схема подключения дизельного генератора | Статьи

• Главная
• Статьи
• Схема подключения дизельного генератора

Электрогенератор, работающий на дизеле – экономный вариант для резервного или аварийного обеспечения энергией частного дома либо небольшого предприятия. Чтобы прибор работал без нареканий, важно верно осуществить его подключение к сети и пусконаладочные работы. Неправильное подсоединение способно стать причиной поломки электроприборов или даже короткого замыкания.

Схема подключения

При электромонтаже нужно подобрать подходящую схему подключения дизельгенератора. Автоматизация установки удобна, но стоит дорого и требует квалификации при наладке. Проще всего подключать агрегат вручную через перекидной рубильник или более современный трехходовой реверсивный переключатель. От подобного устройства идет три провода, которые подсоединяются к разным сетям. К первому – система самого дизельгенератора, ко второму – центральная энергосеть, к третьему – электропотребители. Переключающее устройство устанавливают после счетчика, но перед вводными автоматами.

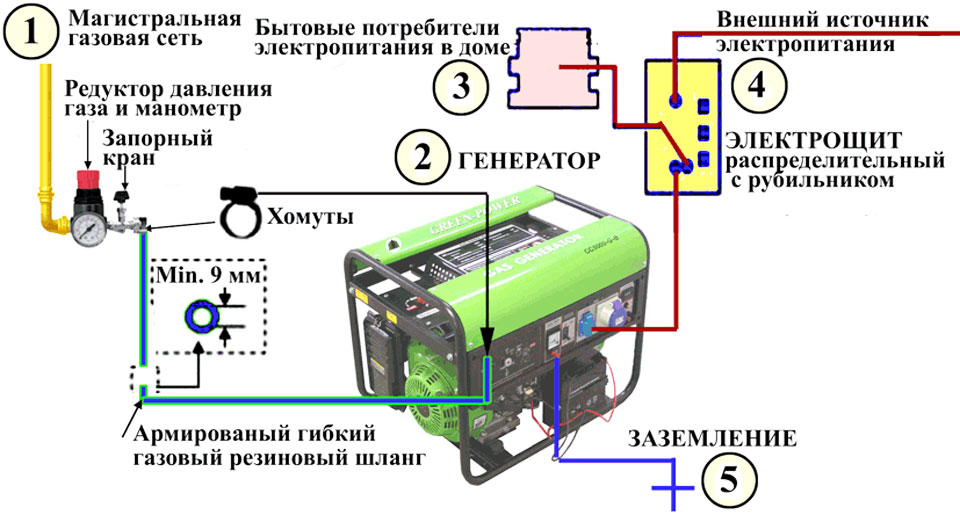

Схема подключения через трехходовый переключатель:

Если же решено подключить генератор через систему автозапуска, она возьмет под контроль центральную сеть. Как только электричество отключится на период более 10 секунд, за счет блоков автоматики произойдет переход на резервное энергоснабжение с самостоятельным включением дизеля. Двигатель прогревается примерно 15 секунд и начинает подавать резервную электроэнергию в домашнюю сеть. Когда напряжение вновь будет подано в централизованной системе, автоматика отключит прибор.

Схема подключения однофазного устройства через АВР:

Подключить к домашней сети однофазный дизельгенератор проще, но если планируется монтаж блоков АВР, стоит вызвать специалистов. А при подсоединении трехфазного устройства профессиональный подход обязателен, поскольку подобный вариант необходимо согласовать с надзорными органами, курирующими электроснабжение в вашем городе или поселке.

Схема подключения трехфазного генератора через АВР:

Дополнительно при монтаже дизельгенератора можно подключить источник бесперебойного питания, стабилизатор напряжения, инвертор.

Чего нельзя делать?

При подсоединении дизельгенератора к домашней сети не следует подключать его к абсолютно любой розетке, расположенной поблизости. Ее пропускные способности могут быть гораздо ниже мощности устройства. В результате возможно короткое замыкание, воспламенение. Чтобы этого не случилось, дизельные генераторы с небольшой мощностью (до 5 кВт) стоит подключать к розеткам через удлинители, а для более сильных устройств использовать реверсные рубильники или систему автозапуска.

Не стоит также:

• ставить аппарат в подвале, не оснащенном вентиляцией, чтобы избежать накопления токсичных выхлопов и перегрева;
• осуществлять установку под открытым небом без защиты от осадков;
• отказываться от заземления;
• переключать рубильник или реверсное устройство под нагрузкой.

Если пренебречь этими моментами, генератор может «поймать» короткое замыкание, что опасно для состояния самого прибора и для здоровья пользователей.

Подготовка к эксплуатации

В первую очередь необходимо найти подходящее для агрегата помещение. Прибор устанавливают в хорошо вентилируемом, сухом месте, желательно вдали от жилых помещений. Хоть современные модели и оснащают глушителями, они все равно издают неприятный шум.

Если под агрегат использовать амортизаторы или резиновую подушку, гул будет меньше. В идеале лучше использовать звукопоглощающий кожух с эффектом виброзащиты.

Устанавливают дизельную энергосистему на основание, которое не связано жестко со зданием, и проводят заземление. Для этого можно применить металлический прут 1,5 м и сечением от 15 мм или железный лист размером 0,5х1 м. Заземляющий элемент закапывают в землю, и кабелем при помощи клемм соединяют с генератором.

Первый запуск и наладка

Когда генератор установлен на подходящее место, проводятся пусконаладочные работы. В первую очередь агрегат тщательно осматривают, чтобы исключить протечки технических жидкостей, внешние повреждения и дефекты узлов. Если все в порядке, необходимо:

1. Подключить аккумуляторные батареи. Панель управления при этом должна быть отключена.
2. Измерить сопротивление изоляции обмоток устройства. Оно должно быть в соответствии с минимумами, указанными в руководстве пользователя.
3. Заправить прибор смазочными материалами и дизельным топливом. Смазку необходимо распределить по системе до запуска.

Для упрощения этого действия на дизельных устройствах предусмотрен специальный узел – декомпрессор. Он обеспечивает запуск мотора: открывает выпускной клапан, разгерметизируя камеру сгорания. Для распределения смазки выжимают декомпрессор и поворачивают коленчатый вал с помощью электрического стартера, пока на индикаторе не погаснет лампочка аварийного давления. Декомпрессионное устройство используют только при пуске, для остановки мотора его применять запрещено.

Подключение приборов к генератору

Подсоединение идет по выбранной схеме, которая, в свою очередь, зависит от мощности прибора и наличия дополнительных элементов – рубильника или системы АВР. Присоединение через розетку дизельного агрегата проще всего, но он подходит только для маломощных генераторов. Но и в этом случае желательно использовать удлинитель.

Дизельные генераторы обычно используют в качестве резервных или аварийных источников питания. Поэтому разумнее совершить переоснащение домашней сети, и создать независимую линию для обеспечения энергией самых важных потребителей: холодильника, компьютера, систем освещения.

Использование перекидного рубильника и реверсивного переключателя

Это старомодный, но простой и до сих пор применяемый метод. Для подключения через рубильник:

• Отключают автовыключатели нагрузки.
• Присоединяют провод рубильника к дизельгенератору.
• Запускают и прогревают автономный агрегат.
• Подают питание на перекидной рубильник.
• Включают автовыключатели нагрузки.

Как только напряжение в центральной системе возвращается, дизель отключают, действуя в обратном порядке.

Реверсивный переключатель – более современный вариант рубильника со схожим принципом действия. Его называют трехходовым, поскольку у него три положения ручки: крайние работают на замыкание, а средние – на размыкание. Вводные клеммы располагаются вверху, а выводные – внизу. На щитке находятся световые индикаторы, подсказывающие, есть ли напряжение в сети, и работает ли генератор.

Оснащение ABP

Для комфортного использования дизельгенератора стоит оборудовать его системой автозапуска. Дополнительные расходы нивелируются удобством использования и защитой от критических ситуаций.

АВР самостоятельно следит за напряжением в сети. Если оно пропадает, контактор прерывает связь системы с городской магистралью, и автоматически срабатывает стартер.

Чтобы сэкономить на оборудовании, можно выбрать полуавтоматизированную схему. В этом случае устанавливается узел с контактором, который разъединяет сеть, но дизельгенератор придется запускать вручную. Это гораздо менее удобно, чем полная автоматика: там все работа автономного источника энергии регулируется микропроцессорами.

При трехфазном питании в здании при подключении дизельгенератора следует вызвать специалистов. Если допустить хоть малейшую ошибку, возможен перекос фаз, что приведет к выходу из строя всей электросистемы здания с риском возгорания. Но и при однофазной сети, если схема подсоединения агрегата не ясна, лучше обратиться к профессионалам.

<div><img src=»//mc.yandex.ru/watch/24720488″ alt=»» /></div>

Дизель-генератор 24 кВт Perkins, инструкция по запуску, принципиальная схема, проверка..

Заслонка аварийного останова (по воздуху). ..

Система автоматической дозаправки топливом….

Комплект аккумуляторных батарей АКБ для электростанц…

Топливные баки для электростанций…

Каталитический нейтрализатор отработавших газов двиг…

Предпусковые подогреватели ПЖД-30 для дизель-генератор…

Прибор контроля изоляции ПКИ.
…

Шкаф управления электростанцией — Панели оператора AOP-2…

Система газовыхлопа — Глушители, Искрогаситель, Нейтра…

Электронный регулятор частоты вращения двигателя GAC …

Резервные электростанции дизельные генераторы, автоматические дизель генераторы с АВР автозапуском.

Резервные дизельные генераторы электростанции, автоматические дизель генераторы.

Генератор под капотом, электростанция под капотом

Дизельные электростанции, дизель генераторы и электроагрегаты в капоте или шумозащитном кожухе.

Автомобильные передвижные генераторы электростанции на колесах (шасси), купить, стоимость

Автомобильные передвижные генераторы электростанции на колесах (шасси) в капоте

Контейнерные электростанции, купить блок контейнер от производителя, цена

Контейнерные электростанции, купить блок контейнер от производителя, цена.

Передвижные электростанции (дизель-генераторы) в блок-контейнере

Передвижные электростанции (дизель-генераторы) в блок-контейнере

Описание Дизель-генератор 24 кВт Perkins, инструкция по запуску, принципиальная схема, проверка.

8 (800) 505-10-92

Головной офис

+7(4852) 59-91-31

+7(4852) 91-05-32

Москва

+7(495) 902-65-32

сайт: www. adkom.ru

email: [email protected]

Артикул: ADP-20С-Т400-1РГ
Цена: по запросу
Наличие: доступно под заказ

Дизель-генератор Perkins серии ADP-20 (мощностью 24 кВт и частотой 50 Гц) предназначены для получения трехфазного электрического тока напряжением 400 В.

В качестве основных источников электроснабжения дизельгенератор 24 кВт ADP-20 применяется для автономных объектов (буровые установки и рабочие площадки, аварийные и спасательные службы, коттеджные поселки и частные дома, дизель-электрические машины, вахтовые поселки и т. п.).

В качестве резервных источников электроснабжения дизель электрогенератор Perkins могут применяться на объектах, требующих повышенной надёжности энергоснабжения (телекоммуникационные компании, интернет-провайдеры, центры обработки и хранения данных, аэропорты и вокзалы, офисные здания и т.п.).

На нашем сайте вы можете выбрать и купить дизель-электростанцию 24 кВт Perkins, цена предоставляется по запросу. Проверка ДЭС и его испытания проходят в заводских условиях в соответствии с ГОСТ. Инструкция по запуску дизельгенератора так же как и принципиальная схема предоставляется в комплекте тех.документации на дизель-генератор.

Соответствие стандартам:
Дизель-генератор 24 кВт серии ADP сертифицированы, и соответствуют ГОСТ Р 53174-2008. Климатическое исполнение – УХЛ.

Базовое исполнение дизель генератора 24 кВт ADP-20:

Двигатель Perkins 1103A-33G с зарядным генератором и стартером, генератор Mecc Alte ECO28-2L/4 с AVR DSR, (Marelli Motori MJB 160 MA4, Leroy Somer LSA 42. 2 M7, Marathon Electric 283CSL1506, БГ-30-4, ГС-250-20/4, Engga), стальная рама, система газовыхлопа с глушителем шума, система впуска с воздушным фильтром, система топливоподачи с топливным баком на 90 л. и топливными фильтрами, система охлаждения с водяным радиатором и вентилятором охлаждения двигателя обратного тока, система охлаждения масла с масляным радиатором двигателя, пультом управления двигателем первой степени автоматизации СУЭМ-20-1 на базе контроллера Lovato, устройство останова двигателя на базе соленоида впускного клапана, Устройство подрегулировки ТНВД — мотор-редуктор Россия, комплект ЗИП, комплект эксплуатационной документации. Специальное исполнение подразумевает демонтаж пульта управления для установки системы автоматики заказчика.

По спец.заказу электростанция может быть укомплектована расширенным ЗИПом: регулятором напряжения, регулятором оборотов мотора с актуатором электрическим 12в, датчиком частоты оборотов, диодным мостом, муфтой стальной с резиновыми пальцами, подшипниковым щитом с подшипниками, кольцо генератора, якорем генератора.

Основные технические характеристики:

Наименование параметра	Значение
Основная мощность (длител.), кВт/кВА	24/30
Резервная мощность, кВт/кВА	26,4/33
Напряжение, В	400
Модель двигателя	Perkins 1103A-33G
Частота вращения вала двигателя, об/мин	1500
Расход топлива, л/ч
— при 100% нагрузки	9,2
Базовая модель генератора	Mecc Alte ECO28-2L/4
Род тока	переменный трехфазный
Частота тока, Гц	50
Номинальный коэффициент мощности	0,8
Номинальный ток, А	43,2
Заправочные емкости, л:
— топливный бак, л	90
Время автономной работы при 100 % мощности, ч	8. 8
Габаритные размеры (ДхШхВ), мм	1543 х 860 х 1290

Габаритный чертеж на Дизель-генератор 24 кВт Perkins

Принципиальная схема дизельной электростанции

11 июня 2022 г. 26 декабря 2014 г.

              Здесь я объясню вам различные типы электростанций или электростанций. Во-первых, дайте нам знать, какова функция электростанции. Электростанция или электростанция использует различные источники, такие как энергия Хайделя, тепловая энергия, дизельное топливо, ядерная энергия, для производства электроэнергии в больших объемах. Здесь мы собираемся обсудить как энергия дизельного топлива используется для выработки электроэнергии . Таким образом, для этого используется дизельная электростанция или дизельная электростанция .

               Электростанция, в которой дизельный двигатель используется в качестве первичного двигателя для выработки электроэнергии, известна как дизельная электростанция . В дизельной электростанции дизельный двигатель используется в качестве первичного двигателя. Дизельное топливо сгорает внутри двигателя, а продукты этого сгорания действуют как «рабочая жидкость» для производства механической энергии. Дизельный двигатель приводит в действие генератор переменного тока, который преобразует механическую энергию в электрическую. Поскольку стоимость генерации значительна из-за высокой цены на дизельное топливо, такие электростанции используются только для производства небольшой мощности.

             Хотя паровые электростанции и гидроэлектростанции неизменно используются для выработки больших объемов электроэнергии по более низкой цене, тем не менее, дизельных электростанций находят применение в местах, где спрос на электроэнергию меньше, а достаточное количество угля и воды недоступно и транспортные средства неадекватны. Эти установки также используются в качестве резервных установок для бесперебойного снабжения важных точек, таких как больницы, радиостанции, кинотеатры и телефонные станции.

Обязательно прочтите:

• Гидроэлектростанция

Принципиальная схема дизельной электростанции:

Схематическая схема дизельной электростанции или дизельной электростанции состоит из следующих уровней:

(i) Система подачи топлива: она состоит из резервуара для хранения, сетчатых фильтров, насоса для перекачки топлива и всех дневной топливный бак. Мазут доставляется на завод по железной дороге или автомобильным транспортом. Это масло хранится в резервуаре для хранения. Из резервуара для хранения масло перекачивается в меньший дневной резервуар с ежедневными или короткими интервалами. мазут проходит через сетчатые фильтры для удаления взвешенных примесей. Чистое масло впрыскивается в двигатель насосом высокого давления.

(ii) Система впуска воздуха: Эта система подает в двигатель воздух, необходимый для сгорания топлива. Она состоит из труб для подачи свежего воздуха в коллектор двигателя. Предусмотрены фильтры для удаления частиц пыли из воздуха, которые могут действовать как абразив в цилиндре двигателя.

(iii) Выхлопная система: Эта система выводит выхлопные газы двигателя за пределы здания и выбрасывает их в атмосферу. Для снижения уровня шума в систему обычно встраивается глушитель.

(iv) Система охлаждения: Теплота, выделяемая при сгорании топлива в цилиндре двигателя, частично преобразуется в работу. Остальная часть теплоты проходит через стенки цилиндра, поршень, кольца и т. д. и может вызвать повреждение системы. Для поддержания температуры деталей двигателя в безопасных рабочих пределах предусмотрено охлаждение. Система охлаждения состоит из источника воды, насоса и градирен. Насос обеспечивает циркуляцию воды через цилиндр и рубашку головки. Вода отводит тепло от двигателя и сама становится горячей. Горячая вода охлаждается градирнями и рециркулируется для охлаждения.

(v) Система смазки: Эта система сводит к минимуму износ трущихся поверхностей двигателя. Она состоит из маслобака, насоса, фильтра и маслоохладителя. Смазочное масло всасывается из маслобака насосом и проходит через фильтры для удаления примесей. Чистое смазочное масло подается к точкам, требующим смазки. Масляные радиаторы, встроенные в систему, поддерживают низкую температуру масла.

(vi) Система пуска двигателя: это механизм первоначального вращения двигателя при запуске до тех пор, пока не начнется воспламенение и установка не будет работать за счет собственной мощности. Небольшие агрегаты запускаются вручную с помощью ручек, но для более крупных агрегатов для запуска используется сжатый воздух. В последнем случае воздух под высоким давлением подается в несколько цилиндров, заставляя их действовать как поршневые пневматические двигатели для вращения двигателя. вала. Топливо поступает в остальные цилиндры, которые заставляют двигатель запускаться своим ходом.

Необходимо прочитать:

• Паровая электростанция

Преимущества дизельной электростанции:

Ниже перечислены преимущества  дизельной электростанции :

(i) Конструкция и компоновка установки довольно просты.

(ii) Занимает меньше места, так как количество и размер вспомогательных устройств невелики.

(iii) Может быть расположен в любом месте.

(iv) Его можно быстро запустить, и он может подобрать нагрузку за короткое время.

(v) Потери в режиме ожидания отсутствуют.

(vi) Для охлаждения требуется меньше воды.

(vii) Общая стоимость намного меньше, чем у паровой электростанции той же мощности.

(viii) Тепловой КПД установки выше, чем у паровой электростанции.

(ix) Требуется меньше обслуживающего персонала.

Недостатки дизельной электростанции:

Ниже перечислены недостатки дизельной электростанции :

(i) Завод имеет высокие эксплуатационные расходы, поскольку используемое топливо (например, дизельное топливо) является дорогостоящим.

(ii) Установка не работает удовлетворительно в условиях перегрузки в течение длительного времени.

(iii) Станция может вырабатывать только малую мощность.

(iv) Стоимость смазки обычно высока.

(v) Плата за обслуживание обычно высока.

Дизельная электростанция, дизельный двигатель двухтактный и четырехтактный

Энергетические проекты

Энгр Фахад
Отправить письмо

31 декабря 2020 г.

1 655

Содержание

Дизельная электростанция, обзор:

Дизельная электростанция также известна как резервная электростанция, поскольку мощность, вырабатываемая дизельной электростанцией, меньше, чем у тепловых и гидроэлектростанций. Эта электростанция может генерировать мощность от 5 до 50 МВт. Эта силовая установка обычно используется в экстренных случаях. Когда дело доходит до производства электроэнергии; необходимо вращать ротор генератора с помощью первичного двигателя. Этот первичный двигатель может приводиться в движение с использованием различных видов топлива. Дизельный двигатель является одним из самых популярных в качестве первичного двигателя для производства электроэнергии. Поэтому, когда первичным двигателем генератора переменного тока является дизельный двигатель, электростанция называется дизельной электростанцией.

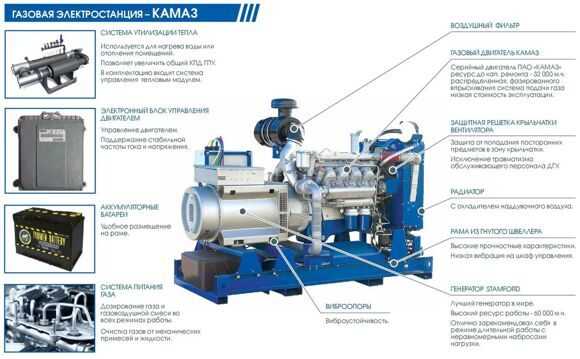

Различные подсистемы дизельной электростанции:

• Дизельный двигатель
• Система запуска
• Топливная система
• Система впуска воздуха
• Система смазки
• Выхлопная система
• Система охлаждения

Теперь мы подробно обсудим каждую часть дизельной электростанции:

Дизельный двигатель:

Принцип работы дизельных двигателей был установлен в 1893 году изобретателем Рудлофом Дизелем.

Дизельный двигатель обеспечивает максимальный эффект при минимальном расходе масла. Дизельный двигатель является основным компонентом силовой установки. Как мы знаем, двигатель – это устройство, которое будет давать нам механическую энергию путем преобразования химической энергии (дизель). Дизель будет поступать в двигатель, механическая энергия, вырабатываемая двигателем, будет передаваться генератору, который будет преобразовывать механическую энергию в электрическую. Дизельные двигатели, используемые для дизельной электростанции, могут быть четырехтактными или двухтактными двигателями.

Двухтактный дизельный двигатель:

Конструкция двухтактного дизельного двигателя аналогична конструкции двухтактного бензинового двигателя, за исключением того, что в бензиновом двигателе вместо карбюратора и свечи зажигания установлены топливный насос и топливная форсунка. Работа дизельного двигателя аналогична двухтактному бензиновому двигателю, за исключением того, что в дизельном двигателе в картер двигателя подается только воздух, а дизельное топливо впрыскивается в конце сжатия воздуха. Это означает, что в бензиновом двигателе мы подаем смесь воздуха и бензина, а в случае дизельного двигателя мы подаем только воздух в кривошип. Двухтактный двигатель имеет прочную и компактную конструкцию, прост в механической конструкции, дешевле по стоимости, требует меньшего маховика и развивает большую мощность при той же скорости и рабочем объеме поршня.

Четырехтактный двигатель:

Четырехтактный двигатель имеет четыре цилиндра, расположенных по прямой линии. Распределительные валы управляют клапанами, каждый цилиндр имеет четыре клапана, два из которых впускные и два выпускные. Система впрыска топлива отвечает за снабжение цилиндров топливом. Поршни прижимаются вниз во время такта сгорания. Сила, действующая на поршень, передается через шатун на коробку передач. В рядных четырехцилиндровых двигателях всегда один поршень выполняет один из четырех тактов, поэтому четырехцилиндровые двигатели обычно работают более плавно, а их одно- и двухцилиндровые двигатели встречные части. Четырехтактный дизельный двигатель, аналогичный однотактному двигателю цикла Отто:

• Индукционный ход
• Такт сжатия
• Рабочий ход
• Осевой ход

В отличие от типичного двигателя с циклом Отто, дизельный двигатель всасывает только воздух через впускные клапаны во время первого такта, во время второго такта впускные клапаны закрыты и воздух сжимается, так как воздух сильно сжимается, температура воздуха повышается и почти достигает 1300° по Фаренгейту. В третьем такте дизельное топливо впрыскивается непосредственно в цилиндр. Топливо мгновенно воспламеняется из-за высокой температуры воздуха, взрыв толкает поршень вниз, который передает мощность на коленчатый вал. Четвертый такт предназначен для обработки, когда спам топливно-воздушной смеси проходит через открытые клапаны доступа, и цикл такта повторяется снова и снова. Большим преимуществом этих клапанов является то, что они обычно обеспечивают экономию топлива на 25–30% лучше, чем бензиновые двигатели с аналогичными характеристиками.

Однако четырехтактные двигатели имеют удельный расход топлива и более эффективную смазку, большую гибкость, менее шумный выхлоп, простое и лучшее охлаждение, лучшую продувку и более высокий КПД, чем двухтактный двигатель. Мы использовали четырехтактный двигатель в дизельной электростанции. Как правило, двухтактный двигатель предпочтителен только для дизельных электростанций из-за высокой выходной мощности, одинаковых крутящих моментов, компактности и меньших капитальных затрат. В настоящее время высокая дневная цена дизельного топлива и, следовательно, высокие эксплуатационные расходы на двухтактные двигатели благоприятствуют использованию четырехтактных дизельных двигателей для дизельных электростанций.

Дизельный двигатель доступен в размерах от 75 кВт до 40 МВт. Размер и количество двигателей зависят от мощности установки, цели установки установки и нагрузочных характеристик.

Система запуска:

Система запуска обеспечивает начальное вращение вала двигателя для запуска двигателя. Меньшие агрегаты можно безопасно запускать вручную с помощью системы ручного запуска. Однако более крупные агрегаты используют сжатый воздух для запуска. Пусковая система работает до тех пор, пока двигатель не запустится, когда двигатель начнет работать, пусковая система будет закрыта. Двигатели с аккумуляторным приводом также могут использоваться для запуска дизельного двигателя. Двигатель можно остановить, прекратив подачу топлива к ТНВД или остановив действие ТНВД.

Топливная система:

Бак для дизельного топлива:

Дизельное топливо из бака для дизельного топлива сначала подается в сетчатый фильтр, откуда подается на перекачивающий насос, который перекачивает это дизельное топливо в бак суточного потребления. Если суточное потребление превышает переполнение, то дизельное топливо снова подается в основной бак дизельного топлива.

Топливная система состоит из накопительного бака, который является основным баком для хранения топлива. Фильтр удалит примеси из топлива. При перекачке масло проходит через сифон фильтра. Другая труба, называемая трубой подачи масла, предназначена для соединения дневного резервуара с основным резервуаром для возврата масла в случае перелива.

Топливный насос:

Топливный насос всасывает топливо из бака. ТНВД впрыскивает масло из расходного бака в цилиндр двигателя под высоким давлением около 100 бар.

Мазут может подаваться на площадку электростанции автомобильным, железнодорожным, цистернами и т. д. Функция топливной системы заключается в перемещении топлива из резервуара для хранения в расходный резервуар и повышении давления топлива. Он также измеряет и контролирует подачу топлива. Для впрыска и автоматизации используется топливная форсунка, которая распыляет дизельное топливо в виде мелких частиц топлива в цилиндре двигателя.

  Система впуска воздуха:

Состоит из трубы подачи воздуха, воздушных фильтров и наддува в случае двигателя с наддувом. Система впуска воздуха состоит из компрессора, который всасывает сжатый воздух и подает его в двигатель для сгорания. Воздушный фильтр очищает воздух от пыли. Воздушные фильтры бывают сухого типа из шерсти или ткани.

Топливо и воздух поступают в двигатель. Они будут смешивать горение и генерировать тепло, и эта тепловая энергия преобразуется в механическую энергию.

Функция системы впуска воздуха:

• Для очистки воздуха
• Для подачи воздуха для наддува в случае наддува двигателя
• Для снижения шума системы воздухозабора

Система смазки:

Состоит из масляного бака, насосов, фильтров и маслоохладителя. В системе смазки мы обеспечиваем двигатель необходимыми смазочными материалами. Размер дизельного двигателя очень большой. Из-за чего требуется отдельная система смазки

Система смазки состоит из:

• Бак для смазочного масла
• Насос
• Фильтр
• Радиатор масленки

Резервуар для смазочного масла:

Смазочное масло используется для хранения масла, и это смазочное масло всасывается из масляного бака насосом и проходит через фильтр для удаления примесей. Это масло попадает в систему двигателя. Он будет занимать различные положения, в которых мы имеем относительное движение, например, поршень и цилиндр, поэтому в этих частях возникает трение. Это трение будет уменьшено смазочным маслом. Из-за тепла, выделяемого воздушной и топливной системой, это смазочное масло будет нагреваться, что может изменить его свойства. При изменении свойств смазка не будет полностью выполнять свою работу. Так что для этой цели нам потребуется смазка системы охлаждения. Смазочное масло отбирается из двигателя, проходит через фильтр для удаления примесей, а затем проходит через масляный радиатор. Масляный радиатор также предназначен для поддержания как можно более низкой температуры масла. Охлажденное масло снова будет подаваться в масляный бак.

Функция системы смазки заключается в подаче надлежащего количества масла для минимизации трения и износа трущихся частей.

Выхлопная система:

Выхлопная система состоит из трубопровода, идущего от двигателя к месту, где выхлопные газы могут выбрасываться без опасности или неприятностей. Выхлопные газы образуются при сжигании топлива. Выхлопная система выводит выхлопные газы двигателя в атмосферу. В эту систему обычно встроен глушитель, снижающий уровень шума.

Система охлаждения:

Целью системы охлаждения является обеспечение циркуляции воды вокруг двигателей для отвода части тепла от цилиндров двигателя, поддерживая низкую температуру на заданном уровне. Система охлаждения состоит из водяных рубашек, водяного насоса, расширительного бака, градирни, насоса сырой воды и теплообменника. Система охлаждения играет важную роль в процессе жидкостного охлаждения. В этой системе на клапанах и головке цилиндра двигателя предусмотрены охлаждающие рубашки, через которые циркулирует холодная вода. Тепло поглощается холодной водой.

Теплота передается от клапанов цилиндров к охлаждающей жидкости в процессе конвекции и теплопроводности. Горячая вода из рубашек поступает в уравнительный бак. Эта горячая вода из расширительного бака подается насосом в теплообменник, который преобразует эту горячую воду в холодную воду и снова подает в рубашки.

Генератор:

Функция генератора или генератора переменного тока заключается в преобразовании механической энергии на валу двигателя в электрическую энергию. Вал генератора соединен с валом двигателя. Он состоит из автоматического регулятора напряжения, обеспечивающего точную регулировку напряжения и удовлетворительную параллельную работу. Генераторы, используемые в дизельных электростанциях, имеют вращающиеся поля, явнополюсную конструкцию, скорость в диапазоне от 214 до 1000 об / мин (полюсов от 28 до 6) и мощность в диапазоне от 25 до 50000 кВ при отставании коэффициента мощности 0,8.

  Преимущества:

• Размеры установки сравнительно малы при той же мощности ТЭЦ

Дизельный двигатель

• можно запустить и привести в сервис в течение минуты. Он не требует какой-либо подготовки или времени на разогрев. Также установка может без труда реагировать на различные нагрузки.
• Охлаждающая вода, необходимая для той же мощности, значительно меньше, чем у теплоэлектростанции.
• Дизельная электростанция может быть расположена очень близко к центру нагрузки, не создавая особых неудобств для окружающих. Следовательно, дизельная электростанция превосходно подходит для размещения центра нагрузки.
• Быстрый монтаж и ввод в эксплуатацию по сравнению с паровой и гидроэлектростанцией
• Тепловой КПД дизельной электростанции примерно на 40% больше, чем паровой электростанции в диапазоне мощностей 150 МВт.
