Газопоршневая электростанция: принцип работы

Курс валют на сегодня

12.08.2020

Газопоршневая генераторная станция — это востребованное в промышленности силовое оборудование, которое может на время заменить основной источник электроэнергии или же обеспечить постоянное автономное электроснабжение. От газового электрогенератора могут запитываться электроприборы, инструменты, освещение, насосы, станки и многое другое.

Особенности газопоршневых генераторов

В газопоршневой установке превосходно сочетается доступность топлива, высокая производительность и экологичность. При работе силовое оборудование не выделяет столь большого количества вредных веществ, как дизельный или бензиновый генератор. Электростанция, работающая на газу, эффективна, и полностью окупает себя: при неполадках с электроснабжением производство, процессы в мастерской, да и просто комфортная жизнь в частном доме будут обеспечены в обычном режиме.

Газопоршневые электростанции считаются более энергоэффективными и экономичными по сравнению с бензиновыми и дизельными моделями. Они также экологичны и получили длительный срок службы: разница с аналогами составляет до 30%. Также они удобны при использовании в жилом доме или закрытом помещении: производят немного шума, к тому же при работе выделяют минимум вредных продуктов сгорания.

Высокий КПД в энергоустановках газопоршневого типа достигается за счёт технологии тригенерации, делающей их одновременно универсальными. Ведь помимо электроэнергии, генераторные установки производят горячую воду для нужд горячего водоснабжения или пар для систем отопления, а при необходимости они могут использоваться в качестве охлаждающих воду или воздух установок — достаточно установить дополнительное абсорбционное оборудование.

Как работает газопоршневой электрогенератор

Даже простейшая газовая электростанция обязательно комплектуется жидкостной системой охлаждения, представляющей собой закрытый контур с охлаждающим радиатором. Одной из особенностей газовых электростанций на двигателях внутреннего сгорания стало выделение тепловой энергии, объёмы которой больше, чем объёмы генерируемого электричества. Поэтому их относят к теплоэлектростанциям — ТЭЦ, обеспечивающим потребителей как электричеством, так и горячей водой для бытовых или производственных нужд.

Принцип работы газопоршневого генератора следующий:

1. Газообразное топливо подаётся под давлением по топливопроводу к камерам сгорания двигателя.
2. Необходимый для приготовления топливовоздушной смеси воздух нагнетается в систему турбокомпрессорами, а перед попаданием в камеры сгорания сжатый компрессором воздух охлаждается в интеркулере.
3. Топливовоздушная смесь сгорает в камерах сгорания двигателя, приводя в движение коленчатый вал газового ДВС.
4. Крутящий момент от двигателя передаётся на электрогенератор, который, вращаясь, вырабатывает электроэнергию.
5. Система охлаждения двигателя попутно вырабатывает большое количество тепла.

Принцип работы газопоршневой электростанции аналогичен схеме работы дизельных энергоустановок — отличие заключается в типе основного топлива. Газопоршневые установки значительно мощнее, универсальнее, технологичнее и включают в комплектацию множество инженерных систем:

• топливоснабжения и дымоудаления;
• маслоснабжения и вентиляции;
• пожарной и рабочей автоматики;
• пожаротушения;
• тепломеханики.

Газопоршневые электрогенераторные установки традиционно применяются для организации автономного электро- и теплоснабжения на удалённых объектах или в случаях, когда невозможно подключение к централизованным сетям.

Виды топлива для газовых электростанций

В зависимости от конкретной модификации, газопоршневая электростанция может эксплуатироваться на нескольких типах топлива:

• Природном газе. Превосходный выбор для газифицированных районов — для работы достаточно подключить силовую станцию к газовой магистрали.
• Сжиженном газе. Учитывая производительность газопоршневых электростанций и низкий расход топлива, для обеспечения их беспрерывной эксплуатации потребуется организация вместительного газгольдера.
• ПНГ — попутном нефтяном газе. Его используют обычно в нефтегазодобывающих районах. Его применение требует тщательной настройки топливного оборудования генераторной установки.
• Биогазе — одном из перспективных и недорогих видов топлива. Обычно для минимизации транспортных затрат газовые генераторные установки на двигателе внутреннего сгорания монтируются непосредственно в местах добычи биогаза — мусорных полигонах;
• Неподготовленном попутном газе. Аналогично ПНГ, неподготовленный газ требует тонкой настройки топливной системы газовой электростанции. Иначе неизбежно снижение общего срока службы станции.
• Свалочном газе. В основе этого газа лежит метан, который, как и магистральный газ, обеспечивает высокую производительность генераторной установки.

При выборе газопоршневой генераторной установки нужно заранее выбрать конкретный тип основного топлива. Невзирая на то, что перенастроить на газ другого типа можно электростанцию любой модели, неверный изначальный выбор газо-топливной смеси приведёт к повышению затрат, связанных с пуско-наладочными работами.

Как выбрать газопоршневой генератор

При выборе силового оборудования нужно учесть ряд моментов:

1.
   Мощность генераторной установки. Для коттеджа или загородного дома достаточно генератора мощностью 10–15 кВт — они компактные и недорогие. Для крупных производственных площадок походят газопоршневые электростанции на 600 кВт и более — при расчёте учитывается, чтобы суммарная мощность потребителей составляла 35–60% от мощности генераторной установки.
2. Тип топлива. Если на объект подведён магистральный газ, то лучше остановиться на нём в качестве основного топлива — это более безопасно для двигателя и эффективно экономически.
3. Функции попутного горячего водоснабжения или отопления. Поскольку газовая энергоустановка на ДВС с турбонагнетателем — это ТЭЦ в миниатюре, её применение позволяет одновременно решить все вопросы с жизнеобеспечением объекта.

Промышленная газопоршневая электростанция от 600 кВт и более — это идеальное и экономически оправданное решение для организации автономного энергоснабжения в режиме 24/7 и одновременного отопления объекта.

Возможно, Вас также заинтересует статья про газопоршневые электростанции: особенности и обзор моделей.

• Запросить стоимость

• Запросить аренду ДГУ

• Запросить сервис ДГУ

• Написать нам

• Заказать звонок

Газовые электростанции: принцип работы и применение

%vstupitelnyj_tekst1%

Газовые электростанции широко применяются в промышленности, так как у них намного больший КПД и низкая стоимость топлива.

Принцип работы газопоршневых электростанций

Топливный газ подается в камеру сгорания, энергия, полученная при сгорании топлива переходит в поршневую группу, где при помощи коленвала подается генератору. В генераторе тепловая энергия преобразуется в электрическую. В качестве топлива в таких электростанциях используются природный или сжиженный газ.

Особенностью газовых генераторов является возможность получать и электрическую, и тепловую энергию. Процесс, позволяющий использовать два типа энергии называется когенерацией. Причем тепловую энергию можно применять для получения и горячей воды и отопления.

В некоторых дорогих моделях присутствует функция тригенерации, которая позволяет получать холод, для бытовых нужд или для промышленного охлаждения.

Преимущества газовых генераторов

У электрогенераторов на газе есть множество достоинств и преимуществ, такие как:

• Низкая стоимость газа.
• Высокий КПД, выше чем у дизельных электростанций.
• Минимальное выделение вредных веществ при горении газа, и соответственно экологические показатели у этих генераторов на порядок выше чем дизельные.
• Долгий срок службы и бесперебойная работа электростанции.
• Возможность получения электрической и тепловой энергии одновременно.

Применение

Благодаря своим высоким техническим характеристикам газопоршневые электростанции применяются во многих отраслях:

• Строительство
• Сельское хозяйство
• Производственные предприятия
• Организации ЖКХ
• Коммерческие организации
• Деревообрабатывающая промышленность
• Частный сектор
• И многих других.

Электрогенераторы на газе — это отличный источник энергии который вполне может использоваться и для резервного и для автономного электропитания. Этот тип электростанций набирают все большую популярность как среди предприятий, так и среди частных лиц.

Если вы хотите купить электростанцию в Уфе, то обязательно проконсультируйтесь со специалистами по поводу необходимой вам мощности. Если мощности будет недостаточно, то у вас возникнет масса неудобств при эксплуатации генератора, а работа на полную мощность способствует быстрому износу деталей. Цены на газовые генераторы сильно различаются в зависимости от мощности, если вы возьмете слишком мощный генератор, это станет причиной лишних трат, ведь если бы вы подобрали нужную мощность, то сэкономили бы приличную сумму денег. Газовые генераторы несколько дороже бензиновых и дизельных аналогов, но более экономичная эксплуатация со временем оправдывает разницу в цене.

Нужна консультация?

Ваше имя:

Ваш телефон:

Отправляя заявку я соглашаюсь с политикой конфиденциальности и даю согласие на обработку персональных данных.

Тепловая электростанция – основные сведения, определение, части, принцип работы

 Тепловая электростанция , как следует из названия, вырабатывает электроэнергию из тепловой энергии. Это самая обычная электростанция во всем мире. В каждой стране огромное количество электроэнергии вырабатывается тепловыми электростанциями. На этом занятии мы узнаем подробности о тепловой электростанции, ее принципе работы, различных схемах, преимуществах, недостатках, примерах, чтобы получить подробный обзор.

Тепловая электростанция

Что такое тепловая электростанция?

Тепловая электростанция использует тепловую энергию топлива для производства электроэнергии. Обычно в качестве источника тепловой энергии используется уголь.

• Эта тепловая энергия используется для нагрева воды и производства пара.
• Пар используется для прохождения через турбину
• Турбина вращается
• Вращение турбины помогает вырабатывать энергию на генераторе.

Из-за использования угля на теплоэлектростанции она известна как угольная теплоэлектростанция или угольная теплоэлектростанция. Кроме того, из-за использования паровой турбины она также известна как паротурбинная электростанция. Итак, что такое тепловая электростанция?

Тепловая электростанция Определение

Тепловая электростанция – это один из видов установок или систем, которые используются для производства электроэнергии с использованием тепловой энергии.

Рис. 1 Тепловая электростанция

• В качестве топлива в основном используется уголь.
• Обычно широко используются бурые, битуминозные и торфяные угли.
• Вода используется в качестве вторичного топлива, которое помогает передавать тепловую энергию от угля.
• Существуют различные компоненты тепловых электростанций.

История

Тепловая электростанция непрерывно развивается с 18 века. Первоначально поршневые двигатели использовались для производства механической энергии путем производства пара. В 1884 г. для повышения КПД была введена паровая турбина, и, наконец, в 1905 г. ее полностью усовершенствовали, заменив всю поршневую систему на центральной электростанции.

Зачем нужны тепловые электростанции?

Тепловая электростанция основана на старых методологиях. Спрос на электроэнергию растет день ото дня. Это относительно дешевая стоимость электроэнергии по сравнению с атомными электростанциями, солнечными электростанциями или гидроэлектростанциями, и она помогает удовлетворить потребности в электроэнергии. Хотя многие страны устанавливают экологически чистые или возобновляемые источники энергии, тепловые электростанции широко участвуют в производстве огромного количества энергии для нас.

• Уголь легко доступен
• Уголь дешевый
• Стоимость атомных электростанций, солнечных электростанций слишком высока.
• Гидроэлектростанции основаны на наличии напора воды.
• Установленные возобновляемые электростанции не соответствуют требованиям.
• Огромное количество угля доступно во многих странах

Детали теплоэлектростанций

Основные части теплоэлектростанций :

• Система транспортировки угля
• Питательные насосы котла
• Котел
• Турбина
• Конденсатор
• Насосы для отвода конденсата
• Циркуляционные насосы
• Градирня
• Генератор
• Вентиляторы FD и ID
• ЭСП
• Дымоход
• Система удаления золы
• Водоочистная установка

Рис. 2 Детали или компоненты тепловых электростанций

Сколько энергии потребляет блок-нагреватель …

Пожалуйста, включите JavaScript

Сколько энергии потребляет блок-нагреватель

Углеперерабатывающий завод

Топливный уголь измельчается здесь дробильной машиной и по конвейерной ленте подается в топку котла.

Котел

Котел является основным компонентом угольной электростанции. Существуют разные виды котлов, например, водотрубные котлы, жаротрубные котлы и т. д. Однако, например, по назначению мы рассмотрели водотрубный котел.

Состоит из

• Печь
• Трубки для воды
• Барабан котла (основной барабан)
• Бочка для воды (грязевая бочка)
• Экономайзер
• Перегреватель
• Испаритель
• Подогреватель воды

Печь и водяные трубы

Топка является основным теплогенерирующим оборудованием котла. Сгорание топлива происходит в топке.

• Водотрубный котел состоит из топки.
• По этим трубкам течет вода.
• В печи сжигаются уголь и воздух.
• Тепло от сгорания нагревает трубку, а также воду внутри трубки.
• Помните, в случае с жаротрубным котлом, в трубе нет воды, вместо воды в ней горячие газы.

Барабан котла

В котле предусмотрен барабан для сбора пара. Здесь горячая вода и пар разделяются с помощью парового сепаратора.

• Отсепарированный пар проходит через пароперегреватель.
• Отделенная вода направляется в водяной барабан.
• В нем хранится вода.
• Существует непрерывный процесс продувки для снижения уровня TDS воды.
• Если уровень воды превышает наивысшую отметку, срабатывает аварийная продувка.

Рис. 3 Котел на электростанции

Барабан для бурового раствора или воды

Этот барабан для воды соединяется с основным барабаном котла, расположенным в верхней части котла, через водяные пучки.

• Твердые или нежелательные посторонние частицы оседают в барабане для воды.
• В соответствии с требованиями эти осевшие частицы удаляются продувкой.

Пароперегреватель

Пароперегреватель — это устройство, используемое для преобразования насыщенного пара в перегретый пар. Перегрев означает, что температура пара выше, чем температура насыщенного пара.

• Это высококачественные трубы
• Обычно изготавливается из высококачественной нержавеющей стали или никелевых сплавов.
• Как правило, устанавливается между излучающей и конвекционной частями котла.
• В котлах используются пароперегреватели трех видов

 – Конвекционный пароперегреватель

 – Радиационный пароперегреватель

 – Конвекционно-радиационный пароперегреватель.

Экономайзер

В топке за счет сжигания топлива образуются дымовые газы. Экономайзер используется для рекуперации некоторого количества тепловой энергии в воду.

• Работает как теплообменник.
• Снижает потери энергии и повышает эффективность котла.
• Устанавливается на пути дымовых газов перед воздухонагревателем.

Подогреватель

Воздух подается в топку для сжигания. Следовательно, наиболее предпочтительно, если он предварительно нагревается перед подачей в печь.

• Предварительный нагреватель используется для предварительного нагрева воздуха.
• Регенерирует тепловую энергию дымовых газов.
• Увеличить КПД котла.
• Просушивает измельчитель или мельницу.

Нагреватель низкого и высокого давления

LP означает низкое давление, а HP означает нагреватель высокого давления. Для повышения КПД котла, как и ТЭЦ, происходит подогрев конденсата, поступающего из конденсатора.

• В основном это теплообменники.
• В случае нагревателя низкого давления вода нагревается отбираемым паром турбины низкого давления
• В случае нагревателя высокого давления вода нагревается отбираемым паром турбины высокого и внутреннего давления
• Подогрев воды перед подачей в котел и повышение общей производительности.

Турбина

Турбина является одной из основных частей тепловой электростанции. Пар высокого давления из котла проходит через турбину. Из-за высокого давления оно воздействует на лопатки турбины, и турбина вращается.

Рис. 4 Работа турбины ТЭЦ ВД, ПД и НД

• Пар из котла проходит через турбину по паропроводу.
• Пар на выходе из котла имеет высокое давление.
• Воздействует на лопатки лопаток турбины.
• Лопасти турбины вращаются.
• Скорость турбины резко увеличивается из-за высокого давления.
• Тепловая энергия пара преобразуется в механическую энергию, поскольку он вращает турбину.
• Турбина производит работу за счет расширения пара в ней.
• Турбина состоит из трех частей: HP, IP и LP.
• Вал турбины соединен с генератором.

Конденсатор

Конденсатор означает теплообменник, он используется для теплообмена между выхлопом турбины и охлаждающей водой. Выхлоп из турбины охлаждается в теплообменнике, а охлаждающая вода забирает тепло. В нем много трубок для воды, и теплообмен происходит в зависимости от типа градирен.

Рис. 5 Конденсатор на ТЭЦ

• Выхлоп турбины, то есть пар, имеет температуру ниже температуры кипения в конденсаторе.
• Из-за низкой температуры кипения пар перешел в фазу воды.
• Во время этого фазового перехода внутри конденсатора создается вакуум.
• Благодаря вакууму пар очень быстро превращается в воду.
• Вода, которая собирается на дне градирни, называется конденсатом.
• Этот конденсат подается в котел насосами.

Насосы для отвода конденсата

Этот насос помогает подавать конденсат из резервуара конденсатора в деаэратор.

Деаэратор

Перед подачей воды из конденсатора в котел очень важно удалить из воды все примеси.

• Удаляет все растворенные газы, кислород и т. д.
• Отсутствие агрессивных газов в питательной воде
• Нет коррозии.

Питательные насосы котла

Питательный насос котла используется для подачи воды из деаэратора в барабан котла. Он имеет высокий напор для подачи воды в барабан котла.

Градирня

Оборотная вода забирает тепло выхлопных газов турбины и нагревается. Следовательно, эта нагретая охлаждающая вода должна быть холодной для завершения цикла.

Эта вода охлаждается в градирне с помощью циркуляционных насосов.

Рис. 6 Градирня на ТЭЦ

• Тепло оборотной воды отводится в градирню.
• В градирне происходит около 2% потерь на испарение.
• Циркуляционные насосы используются для перекачки воды в замкнутом цикле из конденсатора в градирню.

Насосы циркуляционной воды (CW)

Эти насосы перекачивают воду из градирни в конденсатор.

Генератор

Генератор имеет магнитное поле, стартер и ротор. Когда паровая турбина вращает вал генератора, она создает магнитное поле и вырабатывает электричество.

Вентиляторы FD и ID Вентиляторы

Для сжигания в топке впрыскивается топливо. Однако для горения требуется воздух. Вентилятор нагнетает приточный воздух в камеру сгорания котла и продолжает весь процесс горения. Этот вентилятор называется вентилятором с принудительной тягой или, сокращенно, вентилятором FD.

После сгорания образуются дымовые газы, которые необходимо удалить из котла. Это делается с помощью другого вентилятора, называемого вентилятором ID или вентилятором с принудительной тягой. Помимо этого, в системе используются другие типы вентиляторов, например,

• Вентилятор PA или вентиляторы первичного воздуха,
• Вентилятор SA или вентиляторы вторичного воздуха
• Вентиляторы рециркуляции газа.

Электростатический осадитель (ESP)

Электростатический осадитель (ESP) также очень важен для фильтрации воздуха. Из-за сгорания топлива дымовой газ состоит из частиц золы, пыли, дыма, посторонних частиц и т. д., которые необходимо удалять, чтобы уменьшить загрязнение воздуха.

Создает сильное электрическое поле для удаления всех нежелательных частиц из дымовых газов.

Рис. 7 ЭФ на теплоэлектростанции

Дымоход

После ЭФ или после удаления всех посторонних частиц эти дымовые газы выбрасываются в атмосферу через дымовую трубу.

Золоуборочная установка

На каждой теплоэлектростанции имеется золоулавливающая установка. После сжигания угля образуется зола, поэтому для системы удаления золы выделена отдельная установка.

Водоснабжение из реки или канала

 Тепловая электростанция необходима для различных контуров, например

• Котельные контуры
• Контуры водяного конденсата
• Контуры охлаждающей воды.

Для всех контуров требуется большое количество воды и постоянный источник воды. Для электростанции используется речная или канальная вода.

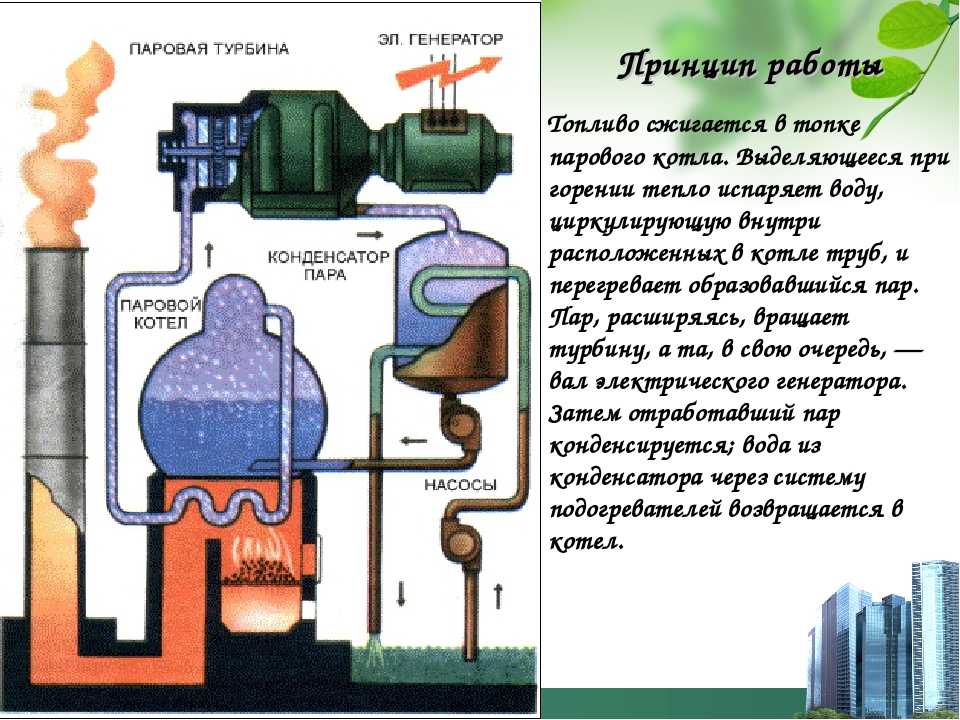

Принцип работы тепловой электростанции

Основной принцип работы тепловой электростанции

Паровая турбина является сердцевиной термодинамического цикла, называемого циклом Ренкина. Мы уже узнали, что цикл Ренкина состоит из четырех основных компонентов:

• Насос
• Котел
• Турбина
• Конденсатор

В тепловых электростанциях рабочим телом является вода, которая претерпевает фазовые превращения.

Рис. 8 Основы тепловых электростанций Цикл Ренкина

Цикл Ренкина проходит по следующему процессу

Процесс-1 : Изэнтропическое сжатие (точки 1-2)

• Этот процесс включает перекачку воды.
• Насос поглощает энергию, что в основном является затратой работы.
• Вода подается в котел, который обычно поддерживается на высоком уровне, следовательно, требуется большой напор насоса с большой рабочей нагрузкой.
• В воде создается высокое давление.

Процесс-2 : Добавление тепла в бойлер при постоянном давлении (точки 2-3)

• Вода высокого давления поступает в котел и нагревается через топку при постоянном давлении.
• При нагревании вода меняет свою фазу с жидкой на паровую.
• Образуется сухой насыщенный пар.
• Это в основном подвод тепла.

Процесс-3 : Изэнтропическое расширение (точки 3-4)

• В этом процессе расширение происходит в турбине, когда сухой насыщенный пар входит и ударяет по лопаткам.
• Этот процесс в основном для выходной мощности.

Процесс-4 : Отвод тепла при постоянном давлении из конденсатора (точки 4-5)

• В этом процессе влажный пар или влажный пар поступает в конденсатор из турбины.
• На этом этапе происходит отвод тепла при постоянном давлении.
• Пар превращается в насыщенную воду.

Схема-схема электростанции

• Пар ударяется о лопатки турбины, теряет свое высокое давление и лопатки вращаются.
• Отработанный пар конденсируется в конденсаторе.
• Эта конденсированная вода подается в нагреватель низкого давления, т. е. нагреватель низкого давления, а также в нагреватель высокого давления, т.е. высокого давления, для повышения температуры этой питательной воды.
• Турбина подключена к генератору, мощность вырабатывается.

Схема тепловой электростанции

Рабочая схема и принцип работы тепловой электростанции

Весь принцип работы разделен на несколько частей для лучшего понимания:

Система транспортировки угля

• Уголь – это топливо, которое сжигают для получения тепловой энергии. Каждая тепловая электростанция имеет свою установку по переработке угля и золошлакоудаления.
• Уголь собирается из опрокидывателя вагонов и по конвейерной ленте подается в дробилку.
• Дом дробилки оснащен вибрационным грохотом.
• Он измельчает уголь и превращает его в гранулы.
• Может быть первичная и вторичная дробилка.
• Эти дробилки превращают уголь в мелкий порошок
• Отделяются более крупные угли.
• Мелкий порошок по конвейерной ленте подается в бункер котла и, наконец, подается в топку котла.

Система обращения с золой

• После сжигания топлива в топке зола собирается через нижний бункер.
• Летучая зола собирается на дне бункеров электрофильтра.

Сжигание котла

• Топливо впрыскивается в котел.
• Образуется искра и начинается горение.

Вентилятор

• FD используется для подачи воздуха в топку.

Вентилятор

• ID используется для выпуска дымовых газов из котла в атмосферу через дымоход.

Водяной контур котла

• Котел имеет водяные трубы вокруг топки.
• В котле будет два барабана, один наверху, т.е. барабан котла, а другой внизу, т.е. барабан для бурового раствора
• Оба барабана соединены с водопроводными трубами, представляющими собой комбинацию стояка и водостока.
• Водопровод нагревается печью, следовательно, нагревается и вода.
• Горячая вода поднимается в барабан котла.
• Холодная вода спускается к стенке топки и продолжает процесс циркуляции.
• Постепенно вода в барабане котла становится горячей и начинает образовывать пар.
• Пар становится насыщенным и снова проходит через пароперегреватель, образуя перегретый пар.
• Экономайзер, подогреватель, догреватель используются для повышения КПД котла.
• Этот перегретый пар подается на турбину.

Контур турбины

• Перегретый пар представляет собой пар высокого давления и при подаче на турбину ударяется о лопатки турбины.
• Энергия давления превращается в механическую энергию.
• Клинки начинают вращаться.
• Имеются турбины высокого, среднего и низкого давления, и сначала пар предоставляется турбиной высокого давления.
• Турбина вращается с высокой скоростью.
• Выхлоп турбины подается на конденсатор.

Контур конденсатора

• В конденсаторе охлаждается выхлопной пар турбины.
• По сути это теплообменник.
• Это охлаждение осуществляется с помощью отдельного контура охлаждающей воды, подключенного к градирням.
• Температура пара ниже точки кипения.
• Происходит фазовый переход, то есть из пара в жидкость.
• В основном на дне конденсатора образуется конденсат.
• Конденсат из конденсатора подается в котел через деаэратор.
• Эта циркуляция осуществляется насосами циркуляции конденсата.
• Вода очищается в деаэраторе, очищенная – это удаление растворенных газов.
• Эта вода затем подается в котел через питательные насосы котла.

Контур градирни

• Конденсатор охлаждается градирней.
• Горячая вода из конденсатора циркулирует в градирнях.
• Охлаждение в градирнях с теплообменом между воздухом и водой с помощью вентиляторов.
• Охлажденная вода возвращается в конденсатор.
• Возьмите тепло от выхлопа турбины и нагрейтесь.
• Продолжение цепей.
• Циркуляция воды осуществляется насосами CW (циркуляционная вода).

Цепь генератора

• Когда турбина вращается, вал также вращается.
• Этот вал соединен с генератором.
• Генератор имеет стартер вместе с валом или ротором.
• За счет вращения ротора в генераторе создается сильное магнитное поле.
• Производство электроэнергии.
• Хранится в электростанции через сеть.

Станция водоподготовки

• На теплоэлектростанции вначале требуется большое количество воды во всех водяных контурах.
• Позже, из-за потерь воды в различных системах, таких как градирни, других потерь, требуется подпиточная вода.
• Эта вода очищенная и деминерализованная.
• Существует несколько этапов производства этой воды, которая используется для подпитки корма.
• Водоподготовка состоит из установки очистки сырой воды, осветлителей, установки предварительной обработки, установки обратного осмоса, резервуаров для хранения и т. д.

Преимущества Тепловая электростанция

У тепловых электростанций есть много преимуществ перед другими типами электростанций.

• Топливо — уголь, дешевое.
• Стоимость энергии низкая.
• Низкая стоимость установки по сравнению с другими электростанциями.
• Простота обслуживания.
• Если топливо доступно вместе с водоснабжением, тепловые электростанции могут выбирать где угодно.
• Меньше места по отношению к гидроэлектростанциям.
• Генерация энергии не зависит от изменений природы.
• Время ввода в эксплуатацию тепловых электростанций меньше по сравнению с гидроэлектростанциями.
• Он может работать с частичной нагрузкой даже при нагрузке 25 %.

Недостатки ТЭС

У тепловых электростанций мало недостатков,

• Загрязнение воздуха
• Глобальное потепление
• Эксплуатационные расходы выше, если сравнивать с гидроустановками.
• Требуется большое количество воды.
• Высокие эксплуатационные расходы.
• КПД ТЭЦ меньше, около 30-35%.

Применение тепловой электростанции

Тепловая электростанция производит электроэнергию, и эта электроэнергия используется во многих отраслях промышленности, в быту и во всех других случаях. В обзоре показано, что около 66% электроэнергии производится тепловыми электростанциями в Индии.

Тепловые электростанции Примеры

В мире очень много тепловых электростанций, некоторые из них названы ниже вместе с их общей мощностью,

• Тайчжунская электростанция, Тайвань, 5788 МВт
• Электростанция Шоайба, Саудовская Аравия, 5600 МВт
• Электростанция Сургут-2, Россия, 5 597,1 МВт
• Электростанция Туокетуо, Китай, 5400 МВт
• Белхатувская электростанция, Польша, 5 354 МВт
• Электростанция Касима, Япония, 5 204 МВт
• Тепловая электростанция Виндхьячал, Мадхья-Прадеш, 4760 МВт
• Тепловая электростанция Мундра, Гуджарат, 4620 МВт
• Mundra Ultra Mega Power Plant, Гуджарат, 4000 МВт
• Супертепловая электростанция Фаракка, Западная Бенгалия, 2100

Производитель тепловых электростанций

Существует очень много производителей тепловых электростанций, например,

• Tata Power,
• JSW Energy
• БХЕЛ
• Тошиба
• Сила Адани
• Mitsubishi Power и др.

Обзор тепловой электростанции

 КПД  тепловой электростанции или станции

Общий КПД паровой электростанции определяется как отношение теплового эквивалента электрической мощности к теплоте сгорания угля. Общий КПД тепловой электростанции или станции колеблется от 20% до 26% и зависит от мощности станции.

Тепловая электростанция Рассмотрение

Перед строительством теплоэлектростанции необходимо рассмотреть следующие моменты:

• Наличие места.
• Требуется приземление плоскости.
• Место для будущих требований.
• Наличие топлива — уголь.
• Наличие воды.
• Прочность грунта должна быть достаточной, чтобы выдержать большие фундаменты.
• Расстояние от местности должно быть достаточным для предотвращения загрязнения.

КПД теплоэлектростанции

КПД, n = количество вырабатываемой электроэнергии / (общее потребление угля x cv стоимость угля)

• n = 250 кВт/165 т/ч x x3500 ккал/кг
• n = 250000 кДж/сек / 165 х 1000 кг / 3600 х 3500 ккал/кг
• n = 0,3728
• n =37,28%

Заключение

Таким образом, мы изучили основы тепловой электростанции, а также ее принцип работы, детали и т. д. Если у вас возникнут сомнения, пожалуйста, не забудьте написать.

Книга

Хорошая книга о насосах, вопросы и ответы

Наши видео

 Наши анимированные видео на YouTube

Посмотрите ХОРОШЕЕ ВИДЕО от Learn Engineering для ТЭЦ

Как вырабатывается электроэнергия — Электростанции и производство электроэнергии

Все гидроэлектростанции Дравске электрарне Марибор на реке Драва (кроме гидроэлектростанций Златоличье и Формин) в основном построены таким образом, что русло реки перекрыт железобетонным барьером. В шлагбауме установлены турбины и генераторы. Каждая турбина соединена с генератором вертикальным валом.

Барьеры также имеют водосбросы со шлюзами, которые используются для сброса избыточной воды через барьер. За барьером образуется резервуар, и в то же время высота барьера определяет каплю воды, необходимую для питания турбины. Мощность турбины зависит от размера капли воды и количества воды, протекающей через турбину. Вода приводит в движение турбину, которая, в свою очередь, приводит в действие электрический генератор, вырабатывающий электричество по принципу электромагнитной индукции.

Производство электричества по принципу электромагнитной индукции

Электромагнитная индукция основана на том факте, что каждое вещество состоит из атомов, содержащих субатомные частицы с электрическим зарядом. Атом имеет ядро ​​с протонами и нейтронами и электроны, которые связаны с ядром. Электроны заряжены отрицательно, а ядро ​​содержит равное количество положительно заряженных протонов. Снаружи атом электрически нейтрален. Субатомные частицы с одинаковым электрическим зарядом отскакивают друг от друга, а частицы с разным зарядом притягиваются друг к другу. Что отличает материалы, так это то, насколько сильно электроны связаны с ядрами в их атомах. Вещества, в которых электроны прочно связаны с ядрами, являются электрическими изоляторами. Они не имеют свободных электронов и не проводят электрический ток.

Электрические проводники, однако, представляют собой вещества, в которых электроны движутся свободно (у них есть свободные электроны). Если такой проводник (обычно медный провод) поместить в магнитное поле и сдвинуть в сторону в направлении поля, то к электронам в проводнике прилагается сила, толкающая их к одному концу проводника (в зависимости от направление движения). Так возникает избыток электронов. Поскольку они имеют отрицательный электрический заряд, мы говорим об отрицательном электрическом потенциале. Такой же дефицит электронов создается на другом конце проводника, имеющем положительный потенциал. Разность потенциалов есть напряжение и называется индуцированное напряжение. индуцирует электрический ток, если обе стороны проводника соединены токопроводящим проводом.

Таким образом, электрический ток представляет собой направленное движение электронов по проводнику от точки избытка электронов к точке их дефицита. Сила электрического тока зависит от величины индуцированного напряжения и электрического сопротивления соединительного проводника. Чем длиннее проводник, тем выше индуктивное напряжение, сильнее магнитное поле и больше скорость движения проводника. Не важно, движется проводник в магнитном поле или он статичен, а магнитное поле движется. Описанный принцип электромагнитной индукции используется в электрических генераторах для производства электроэнергии.

Электрогенераторы состоят из статора (неподвижная часть), ротора (вращающаяся часть) и электромагнитных полюсов, установленных на краю ротора. Статор изготовлен из железа. В статоре размещены электрические проводники, которые соединены друг с другом таким образом, что индуцированные напряжения в отдельных проводниках складываются. Такая система соединенных проводников называется обмоткой статора. Магнитные полюса установлены на краю ротора. Северный и южный полюс чередуются. Магнитное поле замыкается между северным и южным полюсами через воздушную щель и статор, так что обмотка лежит в магнитном поле. При вращении ротора устанавливается движение магнитного поля относительно проводников обмотки. В обмотке наведено электрическое напряжение , которое может быть измерено между началом и концом обмотки. Начало и конец обмотки называются выводами генератора. К этим клеммам подключаются электрические проводники, и полученная электроэнергия передается пользователям.

Передача электроэнергии

В первые дни использования электроэнергии электростанции были небольшими по сравнению с сегодняшними, и электрические генераторы напрямую обеспечивали электроэнергией местных пользователей.
