Расшифровка КТП — Статьи Энерготехмонтаж

КТП в электрике расшифровывается как «комплектная трансформаторная подстанция». Эти установки относятся к категории вводно-распределительных. Об особенностях данных установок мы расскажем в данной статье.

Определение КТП

КТП — это один из основных компонентов системы электроснабжпения. Данные установки используются для приема, преобразования и последующего распределения электроэнергии. При этом они обеспечивают минимальные потери в электрических проводниках.

Главной особенностью КТП является комплектность — это означает, что все рабочие блоки и устройства подстанции уже собраны в единую систему и готовы к подключению к питающей сети и эксплуатации. Конструкция, которая включает в себя корпус, приборы для преобразования электроэнергии, коммутационное оборудование и измерительные устройства, обычно доставляется к месту монтажа в готовом или частично собранном виде. Это позволяет снизить временные затраты на установку, упростить и ускорить ввод КТП в эксплуатацию.

Назначение КТП

Современные КТП решают три основные задачи:

1. Принимают электроэнергию с линий электропередач (ЛЭП). Это трехфазный переменный электрический ток с напряжением 6 или 10 кВ с промышленной частотой в 50–60 Гц.

2. Преобразуют ток для потребителей. На выходе его напряжение составляет 380 В (0,4 КВ) с частотой в 50–60 Гц. Для бытовых потребителей выделяется одна фаза из трех.

3. Распределяют энергию между потребителями по кольцевой (непрерывная распределительная магистраль в виде замкнутого контура) или радиальной схеме подключения.

КТП — это установки, которые предназначены для обеспечения энергией объектов с высокими и средними показателями энергопотребления, в том числе:

• для строек;

• промышленных объектов: производящих, добывающих;

• крупных жилых объектов: микрорайонов, сел;

• коммунальных и муниципальных хозяйств;

• объектов сельского хозяйства: ферм и других объектов.

Преимуществом комплектных трансформаторных подстанций является возможность подбора комплектаций, что особенно важно для адаптации нагрузки под объект. Вторым плюсом является корпус, который позволяет использовать устройства в широком спектре климатических условий и защищает находящееся внутри оборудование от негативных факторов среды.

Условия эксплуатации КТП

Чтобы добиться минимальных показателей энергопотерь при использовании КТП, их необходимо устанавливать с учетом требований ГОСТ 15150 У (для умеренного климата) или УХЛ (для умеренно-холодного климата). Только в этом случае возможна эксплуатация подстанций с высокой эффективностью. Использование КТП возможно при выполнении следующих условий:

1. Температурный режим: от -60℃ до + 45℃ для преобразователей с масляной изоляцией и от -1℃ до +40℃ – с сухой.

2. Показатели атмосферного давления: от 86 до 106 кПа.

3. Влажность воздуха — не выше 80% при температурном показателе до +20℃.

4. Порывы ветра до 36 м/с.

5. Высота над уровнем моря — до 1 км. Данное ограничение иногда нарушается, но в этом случае производители могут заявить о несоответствии условий требованиям эксплуатации. Соответственно, гарантийные обязательства на такие случаи распространяться не будут.

Существует также ряд ограничений, при которых эксплуатация комплектных трансформаторных подстанций не допускается. К их числу относятся:

• установка в сейсмически активной зоне;

• использование во взрывоопасной среде;

• наличие в воздухе токопроводящей пыли;

• высокое содержание в воздухе химических соединений и паров, которые могут повредить корпус и изоляцию КТП.

Отдельного упоминания заслуживают условия установки подстанции. КТП поставляется в собранном или частично собранном виде, а ее корпус оснащается приспособлениями для перевозки и такелажных работ. Установка подстанции возможна только на ровное прочное основание из кирпича или бетона. До проведения пусконаладочных работ обязательно выполняется проверка всех устройств и узлов КТП. Производители определяют оптимальный срок службы подстанции в 25 лет.

Расшифровка условных обозначений КТП

Они не являются жёстко стандартизированными, поэтому производители могут по своему усмотрению добавлять или убирать некоторые данные. В большинстве случаев в условных обозначениях содержатся сведения:

• о типе исполнения;

• типе подключения;

• мощности трансформатора;

• буквенном обозначении изделия;

• классификации ввода со стороны ВН;

• классификации вывода со стороны НН;

• числе применяемых трансформаторов;

• номинальных показателях напряжения ВН;

• номинальных показателях напряжения НН;

• климатической реализации по ГОСТ 15150 и категории размещения.

Разновидности КТП

Существует несколько вариантов классификаций, в которых за основу берется один из признаков.

По типу присоединения к магистрали электропередачи различают:

По типу исполнения вводов и выводов различают:

• воздушные;

• кабельные.

По количеству трансформаторов тока выделяют:

По типу обслуживания выделяют:

• КТП с коридором;

• КТП без коридора.

Первые применяются для более крупных объектов, но отличаются большими габаритами. Вторые, напротив, являются более бюджетными и компактными вариантами. При этом из-за ограниченной мощности они используются для обеспечения энергией небольших предприятий или частных хозяйств.

По назначению выделяют:

• понижающие КТП;

• повышающие КТП.

В данном случае классификация аналогична видам трансформаторов. КТП первого типа на выходе обеспечивают более низкое напряжение из высоковольтных линий электропитания. Подстанции второго типа, напротив, преобразуют высокое первичное напряжение в более низкое вторичное

Наиболее широкой является классификация по типу установки. Согласно ей выделяют:

1. Мачтовые (КТПМ) и столбовые (КТПС) подстанции. Это однотрансформаторные модели, которые предназначены для монтажа на опорах ЛЭП на высоте до 7 м от земли. Они устанавливаются на улице в регионах с умеренным климатом и обычно служат для обеспечения электроэнергией небольших частных или промышленных объектов. Мощность установок может варьироваться от 25 до 250 кВт. Трансформаторы в таких КТП в обязательном порядке оснащаются предохранителями и разрядниками, а на все отходящие линии устанавливаются дистанционные распределители и автоматические выключатели.

2. Внутрицеховые. Как и следует из назнвания, устанавливаются данные КТП непосредственно в промышленных помещениях. Диапазон мощности у них составляет от 630 до 2500 кВт. В этих установках могут использоваться 1 или 2 трансформатора как сухого, так и масляного типа. Корпус представляет собой металлический шкаф с запорными секциями. Особенностью данных КТП является возможность расположения в непосредственной близости от работающего оборудования.

3. Киосковые. Они предназначены для размещения на открытом воздухе. Чаще всего их используют для эффективного снабжения электроэнергией небольших промышленных, жилых и сельскохозяйственных объектов. Диапазон мощности — 25–2500 кВА. В данных КТП допустимо использование одного или двух трансформаторов сухого или масляного типа. Особенность данных КТП — компактность и возможность установки на улице.

4. Шкафные. Они чаще всего применяются для обеспечения энергией небольших объектов, например сел и фермерских хозяйств. Диапазон мощности сравнительно мал — от 16 до 250 кВА. Трансформатор в данных КТП всегда один: сухого или масляного типа. Преимущества — возможность монтажа на улице и небольшие габариты.

5. Передвижные. Они преимущественно используются горноразрабатывающими и добывающими предприятиями. Диапазон мощности широкий — от 250 до 1000 кВА. Трансформаторы — 1 или 2, масляного или сухого типа. Ключевой особенностью данных КТП является корпус, снабженный «салазками». Он обеспечивает не только защиту от факторов внешней среды, но и возможность перемещения подстанции в нужную точку.

Некоторые из перечисленных типов КТП могут выпускаться в утепленном исполнении. Такие подстанции могут применяться даже в регионах с холодным климатом и при сильных порывах ветра. Утепление производится с помощью сэндвич-панелей.

Мощность и тип КТП подбираются индивидуально в зависимости от особенностей и потребностей каждого объекта. Высоковольтные установки выпускаются в широком диапазоне мощностей, от 25 до 4000 кВА.

Преимущества КТП

Широкое распространение комплектные трансформаторные подстанции получили благодаря следующим особенностям:

1. Отсутствие проблем с конденсатом. В большинстве КТП предусмотрены окна или отверстия с регулируемыми жалюзи. Благодаря им в подстанции организована вентиляция, которая предотвращает конденсацию влаги.

2. Защита от проникновения. Во всех «крупных» КТП устанавливаются двери с антивандальным исполнением. Это позволяет исключить риск несанкционированного попадания в них людей.

3. Все двери и дверцы в КТП снабжаются специальными фиксаторами, которые не дают им самопроизвольно открываться и закрываться при установке и перемещении, а также под воздействием ветра.

4. В современных КТП всегда устанавливаются устройства, защищающие от перенапряжения.

5. В подстанциях предусмотрены электрические и механические блокираторы.

Комплектация КТП

Она выбирается в зависимости от необходимой мощности подстанции, сферы ее применения, ее типа и функций. При этом существует типовая схема, которая в более или менее неизменном виде присутствует во всех КТП. Она включает в себя несколько модулей, объединенных в общую систему:

1. РУВН — распределительное устройство высокого напряжения 6 (10) кВ. Оно рассчитано на прием высокого напряжения, защиту оборудования от перенапряжений и аварийных токов.

2. РУНН — распределительное устройство низкого напряжения 0,4 кВ. Обеспечивает коммутацию, распределение тока низкого напряжения.

3. Силовой трансформатор. Он обеспечивает преобразование высокого напряжения в низкое. В КТП используются трансформаторы масляного (ТМЗ, ТМГ, ТМ) и сухого типа (ТСЗН, ТСЗГЛ, ТС, ТСКС).

4. Шинопровод. Он представляет собой совокупность проводников, шинных соединений и гибких связей.

Для обеспечения стабильной работы подстанции в ней также могут быть предусмотрены дополнительные системы:

1. Освещения. Включает в себя внутренние, наружные и аварийные источники света. Данная система упрощает обслуживание КТП в любое время суток.

2. Вентиляции. Она может быть естественная или принудительная. Основная задача вентиляции — поддерживать стабильный уровень влажности, не допускать перегрева оборудования и образования конденсата.

3. Обогрева. Может быть конвекционной, ручной или автоматизированной. Ее основная задача — сохранение нормальной рабочей температуры, особенно в холодное время года.

4. Блокировки. Эта система предотвращает случайный или намеренный доступ к узлам, находящимся под высоким напряжением, а также, ошибочные действия при проведении оперативных переключений.

5. Оповещения. Данная система автоматически ставит оператора в известность в случае экстренной ситуации.

Если вы хотите узнать больше о КТП или заказать подстанцию, обратитесь в ГК «Энерготехмонтаж».

Форма обратной связи

Диспетчерские наименования элементов схем | Диспетчерские наименования энергетических объектов | Диспетчерские

Страница 2 из 4

В случае, если элемент схемы образует присоединение, то его диспетчерское наименование состоит из сокращенного буквенно-цифрового обозначения, которое будет являться наименованием присоединения,  и класса напряжения.
В случае, если элемент схемы не образует присоединения, то его ДН состоит из сокращенного буквенно-цифрового обозначения, класса напряжения, наименования присоединения. Существуют отклонения от этих правил для функционально определенных элементов схем. Эти правила описаны ниже.

Перечень функционально-определенных элементов схем приведен в таблице .

Таблица. функционально-определенные элементы схем.

Линейный разъединитель

Разъединитель является линейным, если одним концом он соединен с линией (КЛ или ВЛ) или элементом, являющимся частью линии – фидером, муфтой, связъю с объектом. Другим концом он не должен быть присоединен к ОШ – обходной шине.

Шинный разъединитель

Как правило, разъединитель, соединенный с шиной называется шинным (исключение составляют разъединители обходных шин и трансферов, секционные разъединители, см. ниже).
Для шинного разъединителя необходимо указывать сокращенное обозначение (ШР), наименование секции, с которой он соединен, и наименование присоединения. Это необходимо для однозначного именования шинных разъединителей одного присоединения, соединенных с разными секциями шин. В этом случае все элементы, стоящие в цепи шинного разъединителя от шины до узла, соединяющего в себе более двух элементов схемы или до сдвоенного реактора,  должны содержать в диспетчерском наименовании имя секции шин, к которой они присоединены. Это относится и с разъединителям, и к выключателям, реакторам. Иногда, в случае, если у присоединения один шинный разъединитель, ДН упрощают и не указывают, с какой шиной соединен шинный разъединитель. Тем не менее, в оперативных переговорах как правило уточняют эту информацию на словах.

Пример:
ШР 1 сек. 110 кВ Т-1:  1 сек. 110 кВ – наименование секции, Т-1 – наименование присоединения.

Разъединитель трансформатора напряжения

Могут быть установлены на линиях и шинах. Именуются ТР ТН-1 500 кВ ВЛ Липки – Рюмино. На шинах в зависимости от местных правил могут именоваться как ШР ТН-1 10 кВ, или ТР ТН-1 10 кВ.

Секционный разъединитель

Разъединитель, стоящий в цепи секционного выключателя.
ДН включает в себя имя разъединителя (СР),  ДН секционного выключателя,

Пример: СР 10 кВ СМВ 1-3 сек.  в стор. 3 сек.

Обходной разъединитель

Разъединитель, соединенный с обходной шиной.
Примеры : ОР ТН 220 кВ ОСШ, ОР 110 кВ Т-1,

ОР 110 кВ  ВЛ Тяговая – Пущино.

Трансформаторный разъединитель

Разъединитель в цепи обмотки трансформатора, Ближайший к трансформатору разъединитель.
Пример: ТР 10 кВ Т-1. В случае, если он соединен с шиной в схемах четырехугольников, мостов используется наименование ТР.

Трансформатор собственных нужд

Именуется как трансформатор, только вместо Т стоит ТСН.

Заземляющий нож

Наименование заземляющего ножа состоит из префикса ЗН, наименования разъединителя или другого коммутационного аппарата, на котором установлен ЗН, и указания, в какую сторону включен заземляющий нож. «Сторона», в которую включается заземляющий нож, это ближайший к ЗН в электрической цепи элемент схемы в сторону, противоположную разъединителю, на котором установлен ЗН. Пример:
ЗН РЛ-220 кВ ВЛ Тяговая – Пущино в стор. ВЛ,

ЗН РЛ-220 кВ ВЛ Тяговая – Пущино в стор. МВ.
ЗН МВ-10 кВ ТСН-1 в стор. ТСН-1

Поскольку операция заземления является очень ответственной операцией, необходима предельная точность в указании места, куда устанавливается заземление.
Но в некоторых предприятиях используют не однозначные правила именования заземляющих ножей, не указывая, в какую сторону установлен заземляющий нож, если он единственный на разъединителе. Однозначность наименования в этом случае соблюдается, но меняется правило наименования заземляющих ножей и точность диспетчерского наименования.

Аналогично именуются и короткозымыкатели на отделителях.

В случае, если заземляющий нож отдельно установлен для заземления шин, то наименование шины служит для него именем присоединения : ЗН 1 СШ 110 кВ в ст. .

Обходные шины

Наименование обходных шин состоит из сокращения ОШ и класса напряжения. В некоторых случаях, когда в пределах одного распредустройства несколько обходных шин одного класса напряжения, им присваивают различные номера. Например : ОШ-1 110 кВ,
ОШ-2 110 кВ. Обходные шины предназначены для перевода какого либо присоединения со своего выключателя на выключатель обходной системы шин без перерыва в электроснабжении.

Обходной выключатель

Обходной выключатель предназначен для перевода нагрузки какого-либо присоединения через обходную систему шин. Для других коммутационных аппаратов, в цепи с которыми стоит, является элементом, образующим присоединение.

Пример: ОР -110 кВ ОВ, ШР 1 сек. 110 кВ ОВ. В наименовании выключателя может учитываться тип выключателя, например:  ШР 1 сек. 220 кВ ОВВ (воздушный).

Секционный выключатель

Если выключатель соединяет секции, у которых нет общих присоединений — это будет секционный выключатель.
Секционный выключатель предназначен для соединения секций шин. Для других коммутационных аппаратов, в цепи с которыми стоит, является элементом, образующим присоединение. Пример : СВ 110 кВ.

В случае, если в распредустройстве больше двух секций, то в наименование секционного выключателя добавляются наименования секций, которые он соединяет.
Пример :  СВ 1–3 сек. 10 кВ

Для других коммутационных аппаратов, в цепи с которыми стоит, является элементом, образующим присоединение.

Пример: СР 1 сек. 110 кВ СВ . В наименовании выключателя может учитываться тип выключателя, например:  СР 1 сек. 220 кВ СВВ (воздушный).

Шиносоединительный выключатель

Если в схеме распредустройства две шины с возможностью перевода присоединения как на одну, так и на другую шину, (в присоединении два шинных разъединителя )  то выключатель, соединяющий шины называется шиносоединительным (ШСВ). Для других коммутационных аппаратов, в цепи с которыми стоит, является элементом, образующим присоединение. Примеры: ШСВ 110 кВ. Рш 1 сек. 110 кВ ШСМВ.

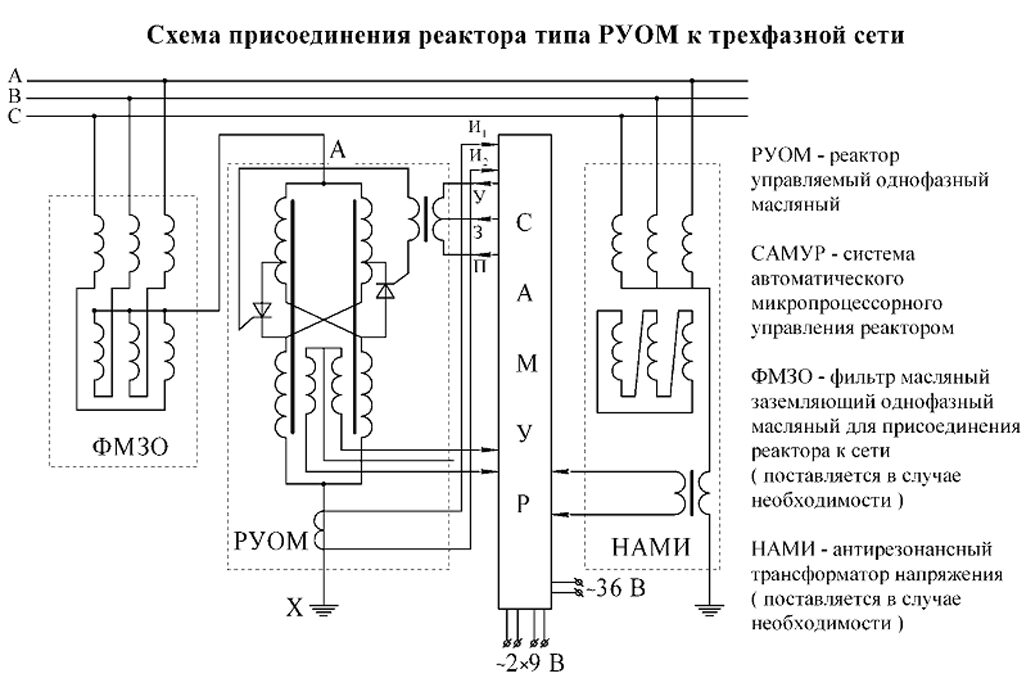

Буквенные обозначения элементов схем

Элементы схемы, образующие присоединение
