Технологическая карта (ТК)

Дата написания: 25.07.2019 г.

Технологическая карта (ТК) — организационно-технологический документ, разрабатываемый для выполнения технологического процесса (процессов) и определяющий последовательность операций, требования к качеству и приёмке работ, трудоемкость, ресурсы и мероприятия по охране труда, средства механизации.

ТК также, как и проект организации строительства (ПОС) и проект производства работ (ППР), является основным организационно-технологическим документом при строительстве (ремонте, реконструкции, демонтаже).

В технологическую карту включаются наиболее прогрессивные и рациональные методы по технологии строительного производства с использованием современных средств механизации, инструментов, приспособлений. Такой подход способствует уменьшению сроков строительства, росту качества работ, уменьшение их себестоимости.

На повторяющиеся работы или для строительства сооружения в целом по типовым проектам, может быть разработана одна Типовая Технологическая Карта (ТТК).

Содержание статьи:

Зачем разрабатывать технологическую карту

Разновидности технологических карт

Состав технологической карты (типовой технологической карты)

Область применения
Организация и технология выполнения работ
Требования к качеству работ
Потребность в материально-технических ресурсах
Техника безопасности и охрана труда
Технико-экономические показатели
Охрана окружающей среды

Разработка и утверждение ТК (ТТК)

Зачем разрабатывать технологическую карту

Технологическую карту разрабатывают для:

Обеспечения экономически целесообразного, качественного и безопасного выполнение работ;
Подтверждения готовности предприятия к производству работ;
Сертификации систем качества и строительной продукции;
Использования в качестве стандарта предприятия;
Использования в составе ППР;
Подготовки договорной подрядной документации;

Также, наличие у предприятия ТК, и их использование в производстве строительных или ремонтных работ, показывают организацию как серьезную и конкурентоспособную.

ЗАКОН

При разработке ТК используются государственные стандарты, строительные нормы и правила, своды правил, производственные, ведомственные и местные нормы и т.д.

Разновидности технологических карт

(Типовые) технологические карты на разные види работ содержат свою специфическую информацию, виды ТК для примера:

ТК на устройство буронабивных свай
ТК на монтаж чего-либо
ТК на устройство шпунтового ограждения
ТК на устройство монолитных ж/б конструкций
ТК на ремонт чего-либо
ТК на устройство гидроизоляции чего-либо
ТК на устройство закладного крепления котлована
ТК на снятие почвенно-растительного слоя (ПРС)
ТК на укрепление конусов (откосов) чего-либо
ТК на засев трав
ТК на засыпку пазух и траншей
ТК на устройство габионов
ТК на бурение чего-либо
ТК на устройство барьерного (парапетного, перильного) ограждения
ТК на устройство деформационных швов

Состав технологической карты (типовой технологической карты)

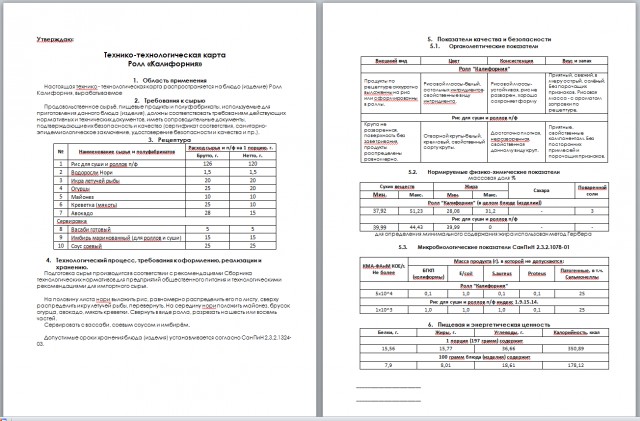

Технологическая карта оформляется как документ, включающий в себя текстовую часть, таблицы, схемы и иллюстрации, оформляется на листах формата А4.

ВАЖНО

Разделы ТК могут быть изменены, в зависимости от специфики и трудоёмкости технологического процесса. Также некоторые разделы могут отсутствовать или быть добавлены новые (например – «Характеристика применяемых материалов «).

ТК (ТТК) как правило состоит из следующих разделов:

1. Область применения

Указывается предназначение ТК (строительство, ремонт и т.д.), указывается тип сооружения и его конкретные узлы (элементы), для которых ТК разрабатывается. Также описываются наименование технологического процесса (процессов) и условия выполнения работ.

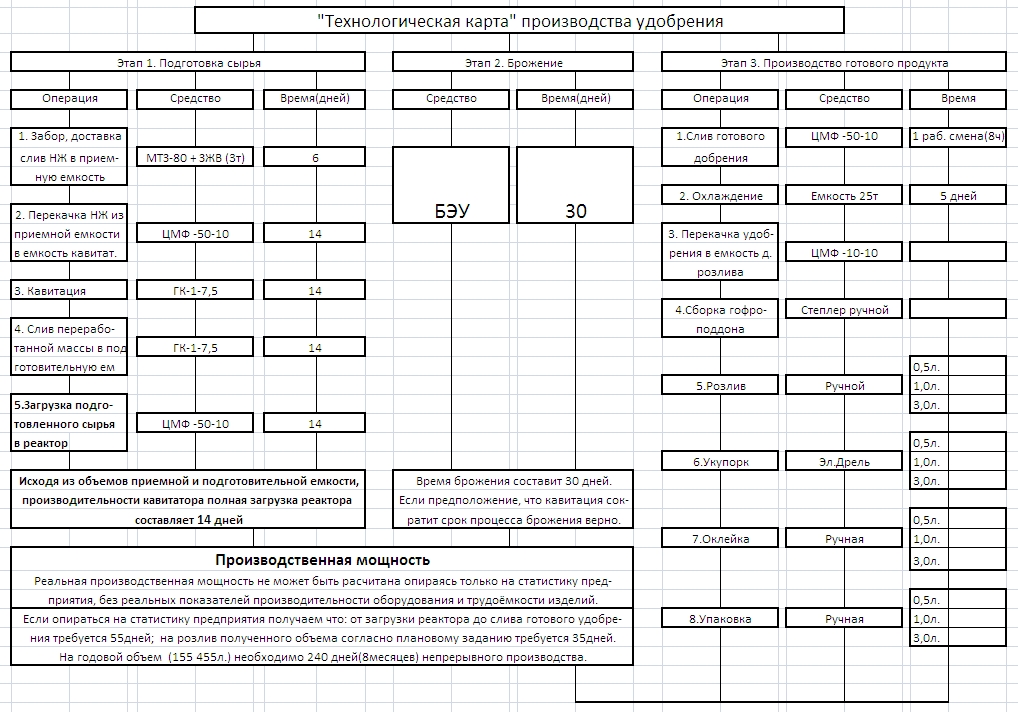

2. Организация и технология выполнения работ

Раздел обычно разделяют на следующие подразделы:

Подготовительные работы;
Основные работы;
Заключительные работы.

В подготовительных работах обычно указываются данные о подготовке рабочих мест, подготовки необходимого оборудования и строительной техники, указаны предшествующие процессы, которые должны быть выполнены, подготовка конкретного элемента сооружения (например, обеспыливание перед покраской).

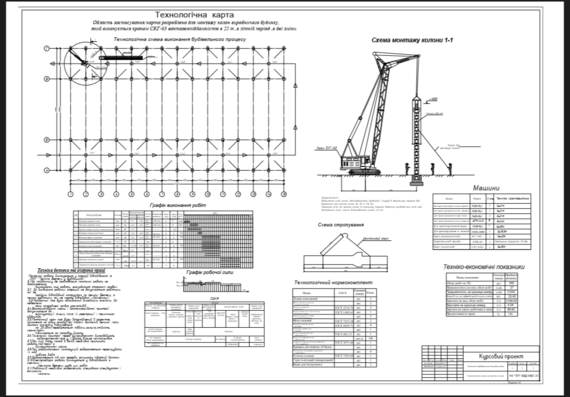

Также могут быть добавлены схемы, например: строительной площадки, складирования материалов, доставки материалов, геодезической разбивки и т. д.

В подразделе «Основные работы» указываются основные технологические процессы и их описание. Также могут быть добавлены схемы: выполнения строительного процесса, установки машин и оборудования, строповки (установки) груза, очередность выполнения операций, характеристик машин и т. д.

Заключительными работами могут являться такие как: демонтаж временных специальных и вспомогательных конструкций, уборка, восстановление и благоустройство территории, вывоз техники и т. д.

3. Требования к качеству работ

Указываются контролируемые параметры всех технологических процессов и операций, с обозначением мест ведения контроля, исполнителей, объемов и операций контроля.

Обязательно указываются ссылки на нормативные документы, требования которых должны соблюдаться при выполнении работ. Также могут прилагаться схемы измерений, правила ведения документации.

Контроль качества состоит из:

Входного контроля;
Операционного контроля;
Приемочного контроля;
Оформления результатов.

Пример оформления схемы операционного контроля при производстве арматурных работ:

Операция	Контролирующее лицо	Состав операционного контроля	Метод и средства контроля	Время контроля	Документация
Приемка арматурной стали	Мастер	Соответствие размерам по проекту	Стальной рулеткой, штангенциркулем	По прибытию на стройплощадку	Журнал входного контроля
Установка арматурны в каркасы и сетки	Мастер	Правильность установки арматурны в каркасах, соблюдение размеров, взаиморасположение арматурных стержней стержней, качество стыков и скрепление их, положение осей	Визуально, стальной рулеткой, метром стальным	В ходе работ по установке арматурны	Журнал изготовления и освидетельствования арматурных каркасов
Сварка арматурных сеток и каркасов	Мастер	Сварные швы, их размеры и качество	Визуально, метром стальным	После выполнения сварки	Журнал сварных работ
. ..	…	…	…	…	…

4. Потребность в материально-технических ресурсах

В ТК указывается:

Список машин и оборудования;
Список инструмента, инвентаря и приспособлений;
Список используемых материалов.

Пример оформления ведомости потребности машин, механизмов, оборудования приспособлений и инструментов:

п/п	Наименование	Тип, марка	Техническая характеристика	Назначение	Код
1	Бульдозер	ДЗ-101 (ДЗ-101А)	Мощность 96 л.с. Габариты 5029 х 2860 х 2565 Масса 9900 кг	Устройство земляного полотна	1
2	Погрузчик	ПУМ 500	Мощность 18-25 л.с. Емкость ковша 0,38 м³ Грузоподъемность ковша 500 кг	Погрузка грунта	1
3	Автокран	КС-3577	Грузоподъемность 6,3 т Вылет стрелы 9,8 м Габариты 8000 х 2650 х 3100 Масса 9500 кг	Укладка железобетонных дорожных плит	1
4	Пневмокаток	ДСК-1	—	Уплотнение песка	1
5	Автомобиль-самосвал	КАМАЗ	—	Подвозка песка	1
6	Плитовоз	КАМАЗ	—	Подвозка плит	1
7	Сварочный агрегат	САК-2Г-1С	Электроды Э-47А, D = 4-5 мм	Сварка скоб	1
. ..	…	…	…	…	…

5. Техника безопасности и охрана труда

ЗАКОН

Приказ Министерства труда и социальной защиты РФ от 1 июня 2015 г. № 336н «Об утверждении Правил по охране труда в строительстве»

Раздел основан на требованиях нормативных документов по охране труда и должен содержать:

Перечень опасных производственных факторов при выполнении данного технологического процесса;
Техника безопасности при выполнении данного технологического процесса;
Указание опасных зон, устройства конструкций ограждений, наличия предупреждающих знаков, освещения рабочих мест;
Правила безопасной эксплуатации машин, оборудования и их установки на рабочих местах;
Правила строповки груза;
Правила пожарной безопасности;
Указания по применению средств защиты;
Мероприятия по электробезопасности.

6. Технико-экономические показатели

В разделе могут быть приведены:

Продолжительность выполнения работ;
Затраты труда и машинного времени;
Калькуляция затрат труда и машинного времени;
График производства работ;
Сметные расчеты затрат.

7. Охрана окружающей среды

Раздел по охране окружающей среды должен содержать:

Мероприятия по экологически безопасной эксплуатации машин и механизмов;
Мероприятия по обеспечению сохранности зеленых насаждений и плодородного слоя;
Мероприятия по ограничению уровня пыли, шума и вредных выбросов;
Мероприятия по обращению со строительными отходами.

В ТК также указывается вся нормативная документация, использованная для её составления.

Разработка и утверждение (типовых) технологических карт

ТК (ТТК) разрабатывается собственными силами организации (предприятия) или по ее заказу сторонними специалистами.

ВАЖНО

При разработке должны учитываться требования МДС 12-29.2006 «Методические рекомендации по разработке и оформлению технологической карты «.

Утверждается ТК главным инженером или руководителем организации (предприятия).

Срок действия ТК определяется предприятием.

Разработка технологических карт к конкретным объектам и условиям строительства требует уточнения в паспорте объекта, технологий и объемов работ, типа и количества применяемых машин и оборудования, данных о трудовых ресурсах и применяемых материалов.

По всем вопросам, в том числе, если вам требуется помощь или разработка технологических карт (типовых технологических карт) пишите нам — наши Контакты.

Также часто передают на разработку сторонним организациям раздел энергетическая эффективность (раздел ЭЭ) и раздел перечень мероприятий по охране окружающей среды (раздел ООС).

Разработка методик

Разработка методик неразрушающего контроля обычно необходима при диагностике нестандартных объектов, использовании новых средств НК и проведении контроля в соответствии с зарубежными нормативами. Наша лаборатория оказывает услуги по разработке методик для различных объектов и видов НК, в том числе зданий и сооружений, объектов атомной отрасли, нефтяного и газового хозяйства. Мы специализируемся на следующих видах контроля: визуально-измерительный, вихретоковый, ультразвуковой, тепловой, магнитный и капиллярный. Работы выполняются квалифицированными специалистами II и III уровня по соответствующим методам НК с большим опытом контроля качества.

Помимо методик мы занимаемся разработкой технологических карт (ТК) — документов, в которых излагаются наиболее рациональные способы и последовательность выполнения рассматриваемого вида работ, а также выбор средств контроля. В ряде отраслевых документов наличие ТК является обязательным требованием для контроля особо опасных объектов, например в авиации и на атомных станциях. Методическое обеспечение процесса неразрушающего контроля также может включать практическую помощь в освоении методик и техкарт, а также их согласование с контролирующими органами.

Примеры технологических карт по неразрушающему контролю:

Пример технологической карты по визуальному контролю

Пример технологической карты капиллярного контроля

Пример технологической карты магнитопорошкового контроля

Пример технологической карты радиографического контроля

Пример технологической карты ультразвуковой толщинометрии

Пример технологической карты ультразвуковой дефектоскопии

Пример технологической карты контроля герметичности

Смотрите так же разделы: Аттестация лабораторий и специалистов НК, Услуги лаборатории НК, Поверка и калибровка.

Разработка методик и технологических карт возможно на территории Московской области и в других регионах РФ в том числе городах: Москва, Дмитров, Долгопрудный, Химки, Зеленоград, Красногорск, Балашиха, Королев, Жуковский, Люберцы, Лобня, Подольск, Электросталь, Коломна, Одинцово, Домодедово, Щелково, Серпухов, Ногинск, Пушкино, Сергиев Посад, Воскресенск, Ивантеевка, Дубна, Егорьевск, Чехов, Клин, Подольск, Реутов, Видное, Ступино, Наро-Фоминск, Фрязино, Лыткарино, Дзержинский, Солнечногорск, Кашира, Котельники, Нахабино, Красноармейск, Протвино, Истра, Шатура, Луховицы, Можайск, Дедовск, Ликино-Дулево, Апрелевка, Красноармейск, Озеры, Санкт-Петербург, Екатеринбург, Владимир, Иваново, Калуга, Кострома, Курск, Липецк, Муром, Новосибирск, Обнинск, Омск, Орёл, Псков, Ржев, Ростов, Рязань, Смоленск, Сочи, Тамбов, Тверь, Тобольск, Томск, Тула, Уфа, Челябинск, Ярославль и другие города.
