3 фазы 2 фазы: Почему в сети только 1 или 3 фазы, а не 2 или 4?

Содержание

можно ли использовать 2 или 4

Этот вопрос часто задают начинающие домашние мастера перед тем, как приступить к изучению алгоритма работ по электромонтажу в квартире или частном доме. Однако, до недавнего времени, на него не было однозначного ответа и по ходу ознакомления с сегодняшней статьёй читатель поймёт почему. Попробуем разобраться, почему используют именно 3 фазы, бывают ли 2 или 4, какое напряжение у того или иного вида подключения, как именно производится коммутация электроприборов.

Трёхфазные системы довольно широко распространены при электромонтаже в частных домах

Читайте в статье

1 Общие сведения о величинах напряжений
2 Возможно ли подключение на 2 или 4 фазы
3 Чем трёхфазная сеть завоевала популярность
- 3.1 Немного физики: объяснение рациональности использования трёх фаз
4 Подведём итоги

Общие сведения о величинах напряжений

Если речь идёт об электромонтаже в частном доме, то здесь чаще всего используется трёхфазное напряжение сети, величина которого составляет 380 В. Однако подобный параметр используется лишь для электродвигателей и прочего оборудования промышленного типа. Единственным исключением можно назвать некоторые варочные плиты старого образца. Именно поэтому, даже если к вводному распределительному щитку дома подходят 3 фазы, их делят на группы. Дело в том, что если при делении с каждой из них в паре пускать нейтраль (ноль), то напряжение снизится до привычных всем 220 В.

Пример того, как трёхфазную линию можно разделить на три однофазных

Подобные системы можно наблюдать в большинстве многоквартирных домов. Ведь к каждому из них подходит 3 фазы, которые уже в подъездных щитках распределяются по квартирам. В результате, в каждую подводится только одна фаза, ноль и заземление. Только при таком подключении привычные всем бытовые приборы (холодильник, стиральная и посудомоечная машина, микроволновая печь) смогут нормально функционировать.

А это схема подключения одной квартиры в распределительном шкафу на лестничной клетке

Возможно ли подключение на 2 или 4 фазы

Профессиональные электромонтёры, получившие образование в течение последних 10-12 лет, с полной уверенностью скажут, что это невозможно. И это будет ошибкой. Для примера можно взять сварочные трансформаторы, произведённые в советские времена, которые ещё сравнительно недавно можно было встретить на заводах. Их рабочее напряжение было равным 380 В, однако проводов для подключения они имели всего два. И если подобный агрегат подключить согласно логике, то это будет «ноль» и «фаза». Но загвоздка в том, что варить аппарат при такой коммутации не будет. Их следовало подключать на 2 фазы, без использования третьей и нейтрали.

ТДМ-305 – один из сварочных аппаратов на 300 А, подключаемых на 2 фазы

Чем трёхфазная сеть завоевала популярность

По сути, возможно использование 4, 5 или даже 10 фаз, однако это будет нерациональным и повысит стоимость и без того недешёвой электроэнергии. С точки зрения разумности, электромагнитного поля трёхфазной системы вполне достаточно для вращения электродвигателя. А теперь представим, что фаз будет 5. В этом случае увеличивается количество обмоток двигателя, что приводит к излишним расходам на изготовление, а значит, увеличивает итоговую стоимость агрегата. При этом никаких видимых улучшений по мощности не будет.

Вот так могут подключаться электродвигатели к трёхфазной сети

Если же говорить о двух фазах, то для запуска асинхронного электродвигателя их будет недостаточно, придётся монтировать систему, включая в схему конденсатор, который обеспечит необходимый сдвиг. При этом падение мощности обеспечено.

Немного физики: объяснение рациональности использования трёх фаз

Если говорить цифрами, то можно отметить, что полный цикл вращения ротора электродвигателя составляет 360º, а сдвиг фаз в системе с напряжением 380 В равен 120º. Путём нехитрых вычислений можно сделать вывод, что 3·120º=360. Вот и ответ на вопрос, почему используют именно 3 фазы.

Вне зависимости от количества фаз, вся коммутация должна быть аккуратной

Подведём итоги

На сегодняшний день споры о том, сколько фаз необходимо для большего КПД практически утихли. Всем стало понятно, что трёхфазные сети являются наиболее удобными при электромонтаже как при строительстве жилых домов, так и в промышленности. Ведь именно по трёхпроводной системе передаётся высоковольтное напряжение по ЛЭП, а это также о многом говорит. Значит, не стоит забивать голову, размышляя о том, что бы получилось, будь фаз 4, 5 или 6. Лишние затраты никому не нужны.

Напряжение, протекающее по линиям электропередач, может превышать 750000 В

Редакция HouseChief очень надеется, что вопрос, рассмотренный в сегодняшней статье, больше не будет беспокоить нашего читателя. Если что-либо осталось непонятным для вас, смело спрашивайте об этом в комментариях ниже. Мы обязательно всё разъясним в максимально сжатые сроки.

Если же вы имеете личное мнение по данному вопросу, просим изложить и его. Редакции HouseChief будет весьма интересно с ним ознакомиться. Напоследок предлагаем вашему вниманию короткий видеоролик, который поможет понять суть работы трёхфазной системы.

Watch this video on YouTube

Светорегулятор с отсечкой фазы (2/3 провода) 0-240Вт (0-100Вт LED) 230В~ Simon 100

Главная

Электроустановочные изделия

Simon 100

Светорегулятор с отсечкой фазы (2/3 провода) 0-240Вт (0-100Вт LED) 230В~ Simon 100

Variables de unidades de obras —> -false-false

Серия:
Simon 100

Вид устройства:
Одиночное

Напряжение:
230 V~

Тип клемм:
Винтовое

Тип подключения:
Винтовое

Тип механизма:
Светорегулятор

Мощность при нормальных нагрузках:
50-240 W / 0-240 W

Индикаторная функция:
Нет

Установка:
1 модуль

Монтажные лапки:
0

Совместимость:
Рамки Simon 100

Направление монтажа:
Горизонтальный

Комплект поставки:
Светорегулятор и инструкции

Рекомендации:
Предназначен для регулировки уровня освещения ламп накаливания, DimmLED-ламп и электронных трансформаторов. 2-х и 3-х проводная схема подключения, как с «нейтралью», так и без «нейтрали»

Сечение кабеля:
от 1.5 до 2.5 mm

Зачистка кабеля:
6 mm

IP:
20

Материал изготовления:
Электронные компоненты с изоляцией из термопласта без галогенов

Материал:
Электронные компоненты с изоляцией из термопласта без галогенов

Тип продукта:
Стандарт

Доступно в регионе:
ЕАС

Сертификация:
Сертификат соответствия, Декларация ЕАС

Тип установки:
Встраиваемый монтаж

Тип монтажных коробок:
Универсальный

Эксплуатация при температуре:
от 5 до 40º C

Температура при хранении:
от -25 до 50º C

3-фазный против 2-фазного

Электричество — одно из изобретений конца 18 века. Однофазные, двухфазные и трехфазные счетчики были обнаружены вскоре после появления электричества для обеспечения подходящего количества энергии в структурах.

Содержание

Термин фаза относится к распределению нагрузки электрических приборов, подключенных к счетчику. Судя по названиям, провода присутствуют в распределителе питания.

Например, есть трехфазные провода в трехфазных и двухфазные провода в двухфазных.

3-фазный и 2-фазный

Основное различие между 3-фазным и 2-фазным состоит в том, что 3-фазный состоит из трех проводов. С другой стороны, фаза 2 состоит из четырех проводов (по два на каждую фазу). Кроме того, в 3-фазном счетчике требуется меньшая масса проводника для напряжения 380 В, чем в 2-фазном счетчике.

В девятнадцатом веке Михаил Доливо-Добровольский нашел 3-х фазную систему электроснабжения. Он выполняет все задачи (передача, генерация и распределение) альтернативной энергии.

Потребление электроэнергии разделено на 3 фазы, чтобы избежать каких-либо неполадок, связанных с питанием. Кроме того, 3-фазная электроэнергия более экономична, чем одно- и двухфазные счетчики.

2-фазная электроэнергия состоит из двух фаз (подающих электроэнергию в здание). Эти распределители энергии появились в конце 1800-х годов.

В основном в этой системе присутствуют четыре провода. Каждая фаза содержит два провода. В некоторых двухфазных системах присутствуют три провода. Один на каждую фазу, а третий на общий провод.

Сравнение Таблицы между 3 фазой и 2 фазой

. мощность распределяется по трем фазам.

Параметры сравнения	3 Фаза	2 Фаза
2 Фаза
336111	3FASE	3FASE	6 3FASE	6.FASE	6.FASE	6.FASE	6. FASE	6.FASE	6.FASE	6	Двухфазный счетчик распределяет электроэнергию по двум фазам.
Изобрел	Изобрел русский инженер Михаил Доливо-Добровольский.	Группа экспертов (Чарльз Протеус Стейнмец и Элиу Томсон) стоит за изобретением двух фаз.
Фазовый угол	Фазовый угол трехфазной энергосистемы составляет 120 электрических градусов.	Фазовый угол 2-фазной системы составляет 90 электрических градусов.
Когда устанавливать	3-фазная система электроснабжения устанавливается, когда потребление электроэнергии зданиями превышает 10 киловатт.	Двухфазная электрическая система предпочтительнее, когда потребление электроэнергии менее 10 киловатт.
Стоимость	Трехфазная электрическая система сравнительно дешевая.	2-фазная система электропитания дороже, чем 3-фазная.

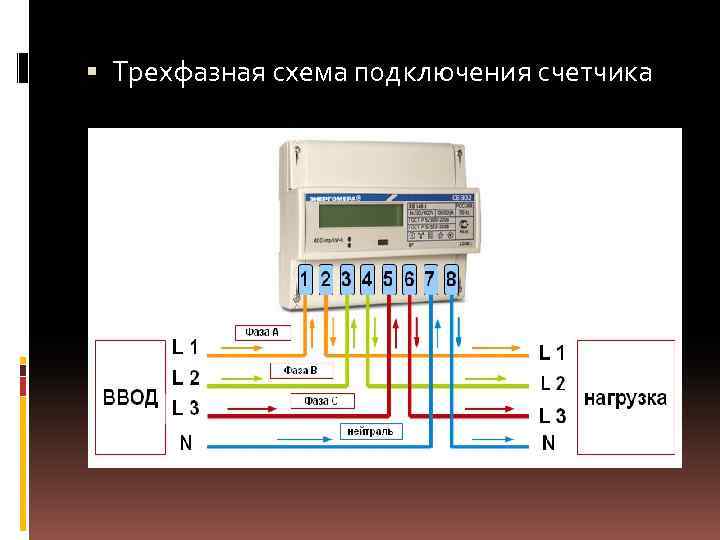

Что такое 3 фазы?

Михаил Доливо-Добровольский открыл трехфазную электроэнергию в девятнадцатом веке. Он предназначен для передачи, генерации и распределения альтернативной энергии.

Он подпадает под категорию многофазной системы (которая была изобретена несколькими людьми (Галилео Феррарис, Михаил Доливо-Добровольский, Йонас Венстрем, Джон Хопкинсон, Уильям Стэнли-младший и Никола Тесла).

Три фазы расположены симметрично и состоят из трех проводников. Проводники несут одинаковую частоту и напряжение к одному эталону. Эти фразы расходятся по фазовым углам.

Сумма мгновенных токов трех проводников равна нулю. Это означает, что количество электрического тока в одном из проводников эквивалентно полному току в двух других проводниках.

Математический знак одиночного проводника и суммы проводников противоположен. Фаза 1, например, питается от тока +240 В. Ток в двух других фазах будет (-120 В) каждая.

Сумма =+ 240 + (-120) + (-120)= 0

Если трехфазная система имеет четвертый провод, то это нейтральный провод. Трехфазное электропитание обеспечивает большую удельную мощность, чем однофазное или двухфазное при той же силе тока.

Так как он выдерживает большую нагрузку, его устанавливают в основном в коммерческих целях.

Кроме того, в огромных домах люди устанавливают 3-фазное питание, чтобы управлять нагрузкой всех приборов. Короче говоря, нагрузка всех видов электрического оборудования распределяется поровну между тремя фазами.

Поскольку нагрузка по току сбалансирована, вибрации в силовой сети также низкие.

Что такое 2 фазы?

Двухфазная электрическая система появилась, когда однофазная система устарела. Двухфазная электрическая система также распределяет мощность на самозапускающиеся двигатели.

Обе фазы могут выдерживать нагрузку электроприборов мощностью менее 10 киловатт. При подаче более высокого напряжения двухфазный счетчик может выйти из строя. В большинстве случаев двухфазная система не может вместить более двух кондиционеров среднего размера.

Крупнейшие генераторы, установленные в 19 веке на Ниагарском водопаде, работали от двухфазной системы электропитания. В двухфазной системе используются две цепи, а в двухфазной системе присутствуют три или четыре провода.

В некоторых двухфазных системах каждая фаза имеет два провода, тогда как в других, каждая фаза имеет один провод и один общий провод под цепью.

Фазы (электропровода) расположены симметрично под углом 90 градусов. Они становятся устаревшими счетчиками и являются дорогими распределителями электроэнергии.

Тем не менее, одно из преимуществ заключается в том, что они могут поставлять электроэнергию с постоянной скоростью, как трехфазные счетчики.

Когда 3-х фазная энергосистема подключена к двум трансформаторам таким образом, что 2-х фазная система с одним трансформатором, а однофазная система с другим трансформатором.

Тогда 3-х фазный счетчик работает как 2-х фазный и 1-х фазный на разных трансформаторах.

Основные различия между 3-х фазным и 2-х фазным

Михаил Доливо-Добровольский представил концепцию трехфазного счетчика электроэнергии. С другой стороны, двухфазный счетчик был введен тремя экспертами.
Проводов в цепи трехфазной системы электропитания 3. Напротив, в случае двухфазной системы электропитания проводов может быть три или четыре, в зависимости от схемы.
Трехфазный электросчетчик может выдерживать большую электрическую нагрузку по сравнению с двухфазным счетчиком.
При подключении к двум трансформаторам 3-фазный счетчик может работать как 2-фазный электросчетчик. Однако 2-фазный счетчик никогда не может работать как 3-фазный распределитель мощности.
Трехфазный электросчетчик дешевле двухфазного.

Заключение

Распределители электроэнергии устанавливаются в зданиях, таких как жилые дома, торговые центры, рестораны и т.д. Его цель — подача питания. 2-х фазные и 3-х фазные счетчики устанавливаются в основном в помещениях по потребности.

Двухфазный счетчик, как следует из названия, состоит из двух фаз (которые передают мощность). Однако трехфазный электросчетчик состоит из трех фаз.

Двухфазные системы электроснабжения подходят для зданий, которым требуется менее 10 киловатт энергии. С другой стороны, при потреблении электроэнергии более 10 кВт нужны 3-х фазные счетчики. Более того, люди предпочитают трехфазные счетчики двухфазным.

Ссылки

https://pubs.rsc.org/en/content/articlehtml/2012/cp/c1cp23367j
https://pubs.rsc.org/en/content/articlehtml/2012/cp /c2cp40745k

Найдите «Спроси любую разницу» в Google. Оцените этот пост!

[Всего: 0]

Один запрос?

Я приложил столько усилий, чтобы написать этот пост в блоге, чтобы он был вам полезен. Это будет очень полезно для меня, если вы подумаете о том, чтобы поделиться им в социальных сетях или со своими друзьями/семьей. SHARING IS ♥️

сообщите об этом объявлении

Split Phase vs.

3 Phase | Путеводитель по мощности

Для электрически ненастроенной трехфазной и однофазной энергии можно рассматривать ее в том же ключе, что и механическую энергию. Несмотря на их различия, у них есть одна общая черта — они оба передают силу с давлением и потоком. При обсуждении электрической мощности давление относится к силе, а поток означает скорость.

Мощность, передаваемая через однофазную и трехфазную сети, рассчитывается следующим образом: давление умножается на расход или сила умножается на скорость.

Когда речь заходит о механической мощности, вместо слов «сила» и «скорость» используется несколько разных терминов. Например, термины «фут-фунты» и «фунты на квадратный дюйм» описывают силу. Между тем термины «скорость вращения» и «галлоны в минуту» относятся к скорости.

В отношении электроэнергии терминология становится более ограниченной. Например, только один термин «напряжение» описывает силу. Между тем только два термина — «ток» и «амперы» — описывают скорость.

В прошлые десятилетия стандартом подачи электроэнергии был постоянный ток (DC), при котором мощность текла в одном направлении. В современном мире стандартом подачи электроэнергии является переменный ток (AC), при котором поток энергии работает в переменном направлении.

Стандарт мощности изменился с постоянного тока на переменный, поскольку последний подает энергию с большей эффективностью на большие расстояния и расстояния. Частота переменного тока различается в зависимости от страны:

60 Гц (циклов в секунду) — это частота переменного тока в США.
50 Гц (циклов в секунду) — частота переменного тока во многих других странах.

В механической мощности уравнение мощности представляет собой произведение фут-фунтов (давление) и скорости вращения (скорость). В электроэнергетике уравнение мощности представляет собой произведение напряжения (силы) на ток (поток).

В домашних хозяйствах наиболее часто используемая цепь питания состоит из однофазной двухпроводной сети переменного тока (AC), которая питает все, от компьютеров и бытовой техники до телевизоров, фенов и вентиляторов. Большинство установок имеют два провода — нейтраль и питание. Питание проходит между двумя проводами, начиная с провода питания.

Что такое Single-Split (двойной или 2-фазный) и 3-фазный?

Различия между однофазными, двухфазными и трехфазными системами сводятся к их конфигурации, которая определяет уровень напряжения, подаваемого на оборудование на принимающей стороне. Чем больше нагрузка, тем выше требования.

Что такое однофазное питание?

Однофазная трехпроводная система — это распределение электроэнергии переменного тока, позволяющее сэкономить материал проводника в однофазной системе. На распределительном трансформаторе для квалификации требуется только одна фаза на стороне питания. Трансформатор, питающий трехпроводную распределительную систему, содержит однофазную первичную входную обмотку.

В США и других странах действуют разные уровни стандартного напряжения. В США стандартное однофазное напряжение составляет 120 В. На многих других территориях стандартное однофазное напряжение составляет 230 В. Оба состоят из одного провода напряжения — 120 В или 230 В — и одного нейтрального провода.

Что такое двухфазное питание?

Двухфазный — также известный как разделенная фаза — в основном то же самое, что и однофазный. Двойная фаза состоит из переменного тока (AC) с двумя проводами. В Соединенных Штатах типичная система электропитания в домашних хозяйствах состоит из двух проводов питания на 120 В — фазы A и фазы B, которые сдвинуты по фазе на 180 градусов. Многие предпочитают этот подход из-за его гибкости.

В нагрузках с низким энергопотреблением, таких как освещение, телевизор, стереосистема и компьютерная периферия, питание подается от одной из двух цепей питания 120 В. В нагрузках, потребляющих большое количество энергии, таких как стиральная машина, посудомоечная машина, кондиционер и нагреватели, в качестве источника питания выступает одна силовая цепь 240 В.

Что такое трехфазное питание?

Трехфазное питание — это силовая цепь, состоящая из цепи переменного тока (AC) с тремя проводами. Большинство коммерческих зданий в Соединенных Штатах имеют трехфазную электрическую цепь. Схема питания обычно состоит из четырех проводов — 208 Y / 120 В — схема считается самой плотной и гибкой.

По сравнению с однофазным, трехфазное питание дает большую сумму мощности — в 1,732 раза по сравнению с однофазной — при том же токе:

В нагрузках, потребляющих небольшое количество энергии, таких как освещение, телевидение, радио, компьютер и сканер, питание может подаваться от любой из трех однофазных цепей питания 120 В.
Для нагрузок средней мощности, таких как водонагреватели и осушители воздуха, питание может подаваться от любой из трех однофазных цепей питания 208 В.
Нагрузки, требующие больших объемов электроэнергии, включая обогреватели, кондиционеры и гаражное оборудование для тяжелых условий эксплуатации, питаются от одной трехфазной цепи питания 208 В.

На большинстве промышленных предприятий в Соединенных Штатах используются трехфазные четырехпроводные схемы питания, поскольку эта схема — 480 Y / 277 В — является наиболее плотной и мощной. По сравнению с трехфазным напряжением 208 В, трехфазное напряжение 480 В обеспечивает значительно большую мощность при том же токе или с уменьшенным на 43 % током. Преимущества этой установки заключаются в следующем:

Снижение затрат на строительство благодаря меньшему размеру необходимых электрических устройств и схем.
Снижение затрат на энергию благодаря сохранению электрического тока, который преобразуется в тепло, а не теряется.

Если принять во внимание задействованное мощное оборудование, трехфазные системы несут ответственность за самые невероятные подвиги архитектурной инженерии, которых когда-либо достигало человечество.

Разница между энергосистемами США и Европы

Энергосистемы Северной Америки, Великобритании, континентальной Европы и Океании различаются.

Европейская энергосистема

В Европе в большинстве энергосистем используются трехфазные сети 230/400 В. Основным исключением из этого правила являются фермы и сельские поселки, где для питания используются однофазные установки. Исключение связано с тем, что в сельской местности обычно имеется доступ только к одному высоковольтному проводу.

В Соединенном Королевстве федеральный закон требует, чтобы строительные площадки питали свои инструменты и переносные фонари от систем с центральным отводом 55 В. Подобные устройства используются с оборудованием на 110 В, для которого не требуется нейтральный проводник. Цель здесь состоит в том, чтобы уменьшить вероятность поражения электрическим током, которое часто представляет серьезную угрозу на открытом воздухе, особенно в сырые и дождливые дни.

Одной из наиболее распространенных единиц строительного оборудования в Великобритании является портативный трансформатор, особенно тот, который преобразует энергию между однофазными 240 В и 110 В. Электроснабжение на строительных площадках осуществляется непосредственно через генераторные установки. Одним из дополнительных преимуществ такого расположения является то, что лампы накаливания на 110 В — типичные для этой настройки — имеют нити накала, которые прочнее и лучше приспособлены для работы, чем нити накала ламп на 240 В.

Внизу, в антиподном содружестве, которое предпочитает недорогие варианты, электрические сети обеспечивают однопроводные линии передачи с возвратом через землю (SWER) для удаленных нагрузок.

Североамериканская энергосистема

Для жилых домов и небольших коммерческих объектов в США и Канаде наиболее распространенным источником электроэнергии являются трехпроводные однофазные системы. Установка позволяет работать двумя способами:

Линия 120 В к нейтрали
240 В между линиями

Первый из них подает питание на стандартные розетки и заземленные светильники. Более тяжелое оборудование, такое как холодильники, духовки, посудомоечные машины, обогреватели и другие приборы, которым нужны более мощные источники энергии, используют второе.

Регламент управления электромонтажом двухфазных цепей. Обратный проводник не имеет защиты автоматического выключателя. Таким образом, нейтральный провод должен использоваться исключительно для цепей питания противоположной линии. Нейтраль может использоваться совместно двумя цепями противоположных линий, если имеется перемычка для соединения двух выключателей, поскольку это позволяет обоим отключаться одновременно, а также предотвращает прохождение 120 В через цепи 240 В. В исключительном варианте терминологии 220 В упоминается как однофазный в Соединенных Штатах, но не за рубежом.

Какие основные различия существуют между двухфазной и трехфазной электроэнергией?

В зданиях, использующих трехфазные источники питания, инженеры разработали электрические системы, обеспечивающие балансировку нагрузки. Это позволяет избежать дисбаланса в течение дня, поскольку разные стороны используют легкие, средние и тяжелые нагрузки. Инженеры также применили этот же принцип для источников питания, которые они распределяют по разным зданиям.

В Великобритании одна фаза снабжена нейтралью при токе до 100 А для отдельных объектов. В Германии и других странах Европы каждый объект получает три фазы и нейтраль. Однако номинал предохранителя в Германии ниже, и он перетасовывается, чтобы предотвратить влияние повышенных нагрузок на первую фазу.

Соединенные Штаты и Канада часто используют дельта-поставку с высокой ветвью. В этой конфигурации одна обмотка имеет отвод от центра, что позволяет использовать три разных уровня напряжения. Основная цель этого источника питания, подключенного по схеме треугольника, — обеспечить питание мощных двигателей, которым требуется вращающееся поле.

Однофазные нагрузки

За исключением систем с высоким ответвлением треугольника, однофазная нагрузка может работать между любыми двумя фазами. Когда однофазные нагрузки распределяются по фазам системы, это обеспечивает сбалансированность нагрузок и создает более управляемую ситуацию для проводников. В сбалансированной системе «звезда» из трех фаз и четырех проводов три проводника и нейтраль системы имеют одинаковое напряжение.

Когда на питающий трансформатор поступают обратные токи от домов и зданий потребителей, токи объединяются в нейтральный провод. Если все обратные нагрузки равномерно распределены по каждой из трех фаз, по нейтральному проводу течет обратный ток, равный нулю. Однако использование мощности трансформатора может оказаться неэффективным, если вторичная сторона трансформатора имеет несбалансированную фазную нагрузку.

Если в нейтрали питания возникает разрыв, напряжение между фазой и нейтралью не сохраняется. На фазах с более высокими нагрузками будет меньшее напряжение, а на фазах с меньшими нагрузками — более высокое.

Несбалансированные нагрузки

В трехфазной системе, где токи в токах под напряжением неравны или не образуют идеального фазового угла 120 градусов, нагрузка является несбалансированной, поскольку потери мощности выше, чем в сбалансированной системе.

Электродвигатель относится к особому классу, когда речь идет о трехфазной нагрузке. Трехфазный асинхронный двигатель, используемый в различных отраслях промышленности, обеспечивает высокую скорость и пусковой момент. Трехфазный, известный своей эффективностью, превосходит однофазные двигатели аналогичного номинала и напряжения. Трехфазный двигатель, требующий меньшего обслуживания и относительно недорогой, служит дольше и вибрирует меньше, чем однофазный.

Трехфазные системы часто также обеспечивают электроэнергией электрическое освещение, электрические котлы и другие нагревательные нагрузки сопротивления. По всей Европе трехфазные подпитки подводят к бытовым электроплитам и отопительным приборам. Вы также можете подключить нагреватели между нейтралью и фазами, в которых отсутствует трехфазный доступ. В местах, где трехфазное питание недоступно, конфигурация с расщепленной фазой позволяет получить доступ к удвоенному нормальному уровню напряжения для тяжелых нагрузок.

В двухфазной системе используются два напряжения переменного тока, разделенные фазовым сдвигом на 90 градусов. Некоторые из первых общественных кондиционеров, а также самые ранние генераторы на Ниагарском водопаде работали на двухфазных системах. Трансформатор Scott-T можно использовать для соединения двухфазных систем с трехфазными. Двухфазные системы в значительной степени были заменены трехфазными системами, но некоторые остатки двухфазных систем все еще существуют.

Что такое трехфазные конфигурации? Цепи звезда (Y) и треугольник (Δ)

Трехфазные цепи бывают двух конфигураций — звезда (Y) и треугольник (Δ). В конфигурации «звезда» используются три, а иногда и четыре провода, тогда как в схеме «треугольник» используются только три провода. В конфигурации «звезда» дополнительный четвертый провод обычно заземляется и предлагается как нейтраль.

Ни в трехпроводном, ни в четырехпроводном вариантах не учитывается провод заземления, который проходит по линиям передачи с целью защиты от замыканий. В исправном состоянии заземляющий провод даже не держит ток.

При одновременном использовании однофазной и трехфазной нагрузки вступает в силу четырехпроводная конфигурация «звезда». Примером этого может быть, когда источник питания питает как освещение, так и обогреватели. В местах, где группа потребителей имеет общую нейтраль и имеет различное количество фазных токов, результирующие токи передаются через общую нейтраль.

Треугольник соединяет обмотку между разными фазами в трехфазной конфигурации. Звезда соединяет каждую обмотку в источнике питания между фазой и нейтралью. В этих конфигурациях будет работать один трехфазный или три однофазных трансформатора.

В системе с открытым треугольником, также известной как система V, конфигурация состоит из двух трансформаторов. Если трансформатор выходит из строя или становится злокачественным в замкнутом треугольнике, состоящем из трех однофазных трансформаторов, этот треугольник может работать как открытый треугольник. В дополнение к току для соответствующих фаз два трансформатора в разомкнутом треугольнике также обеспечивают ток третьей фазы.

Чтобы система треугольника могла обнаруживать блуждающие токи, необходимо заземление. Зигзагообразный трансформатор часто защищает конфигурации треугольника от скачков напряжения. Зигзагообразный трансформатор возвращает токи короткого замыкания на землю.

Как проверить трехфазное напряжение

Чтобы иметь трехфазную электроэнергию, вы должны иметь установку с тремя проводами соединения для передачи. Электроэнергетические компании Северной Америки производят трехфазные токи, которые передают электроэнергию по электрическим сетям, и это обеспечивает электроэнергией города, поселки и пригороды на всей территории Соединенных Штатов и Канады.

В жилых домах и небольших офисных зданиях однофазное питание является наиболее распространенным источником энергии. На стадионах и промышленных предприятиях трехфазное питание является стандартным типом электропитания. Две схемы подключения трансформаторов, питающихся от трехфазной сети, называются треугольником и звездой. Между ними есть небольшая разница в напряжении, и все зависит от проводки.

Шаги, необходимые для проверки напряжения на двигателе, просты:

Выключите выключатель на двигателе. Снимите винты, которыми эта крышка крепится к разъединителю, и отложите крышку в сторону.
Переместите мультиметр на переменное напряжение. Присоедините выводы щупа к следующим выводам — общему и напряжению. Если мультиметр имеет функцию автоматического выбора диапазона, перейдите к следующему шагу. Если нет, выберите диапазон напряжения, превышающий предполагаемое напряжение.
Проверьте внутреннюю часть распределительной коробки двигателя. Должно быть два комплекта проводов. Один комплект должен включать три входящих провода, а другой должен состоять из трех исходящих проводов.
Входящие провода должны быть подключены к клемме, имеющей следующие три символа — L1, L2 и L3. В качестве альтернативы терминал может отображать их как Line 1, Line 2 и Line 3.
Провода, которые выходят наружу, должны быть подключены к клемме, которая имеет следующие три символа — Т1, Т2 и Т3. В качестве альтернативы терминал может отображать их как «Загрузка 1», «Загрузка 2» и «Загрузка 3».
Из трех фаз тока каждая фаза проходит по проводу и обозначается входом и выходом соответствующим номером. Например, L3 и T3 представляют третью фазу.
Проверьте пары L и T с помощью щупов мультиметра. Поместите щуп на L1 и L2, затем следите за отображением напряжения. Повторите этот шаг с комбинацией L1 и L3, а затем L2 и L3. Напряжение для каждой из этих пар должно быть одинаковым.
При выполнении этого теста на парах T — T1 и T2, T1 и T3, T2 и T3 — напряжение для каждой пары должно быть равно нулю.
Включите разъединитель. Протестируйте T-пары еще раз. Напряжение для каждой пары должно быть таким же, как и для L-пар.

Если у вас есть доступная нейтральная клемма, проверьте однофазное напряжение между ней и L1. Повторите тест между нейтралью и L2 и нейтралью и L3. Испытываемое здесь напряжение должно составлять половину того, что получилось для пар линий.

Во вращающемся преобразователе фаз одна фаза трехфазного тока может иметь другое напряжение, чем остальные две. В условиях нагрузки, когда двигатели работают, напряжение будет меняться, но этого следует ожидать.

При выполнении проверки напряжения внимательно следите за тем, что делаете, и не позволяйте себе отвлекаться.

3 фазы 2 фазы: Почему в сети только 1 или 3 фазы, а не 2 или 4?
