7. Мощность в цепи с индуктивностью
Мгновенная мощность
т.к.
,
то
.
Из формулы видно,
что мощность на индуктивности колеблется
с удвоенной частотой и принимает как
положительные, так и отрицательные
значения (см. временную диаграмму для
мощности).
Активная мощность
За период изменения
тока в цепи поступление и возврат энергии
в индуктивности равны друг другу. Энергия
поступает от источника и временно
запасается в магнитном поле индуктивности,
а затем возвращается источнику при
исчезновении магнитного поля. Т.о,
происходит колебание энергии между
источником и индуктивностью. В среднем
катушка не потребляет энергии и
следовательно, активная мощность равна
нулю: Р
= 0.
Такой режим работы
электрической цепи является вредным,
поскольку существуют встречные потоки
энергии, бесполезно загружаются провода,
и в результате снижается пропускная
способность линии.
Реактивная мощность
Для количественной
характеристики интенсивности обмена
энергией между источником и катушкой
служит реактивная мощность
,
Реактивная мощность
обозначается [Q].
Единицей реактивной мощности является
вольт-ампер реактивный (Вар).
8. Электрическая цепь с емкостью
Конденсатор –
элемент цепи, обладающий значительной
емкостью.
Конструктивно
конденсатор представляет собой две
пластины с большой поверхностью;
выполнены они из проводящего материала
и разделены слоем диэлектрика.
Конденсатор
характеризуется емкостью С. Емкость
определяет величину заряда, который
накапливается на пластинах при разности
потенциалов 1 В:
С=
Хотя пластины
конденсатора и разделены слоем
диэлектрика, при переменном напряжении
ток в цепи с конденсатором существует.
Это связано с тем, что синусоидальное
напряжение непрерывно меняется по
значению и направлению, =>но, и заряд
на пластинах конденсатора непрерывно
меняется.
Это изменение
заряда и связанное с ним движение
электронов и есть электрический ток в
цепи.
Рассмотрим электрическую цепь, состоящую
из источника питания и конденсатора
емкостью С.
Пусть в цепи с |
Так как
,
а q=C∙uC,
то
,
и следовательно,
В результате
интегрирования получаем
,
где
– амплитуда напряжения на емкости.
Таким образом, ток
в цепи с емкостью опережает по фазе
напряжение на
(или, что то же самое, напряжение отстает
по фазе от тока на
).
Векторная |
Это объясняется
тем, что напряжение на обкладках
конденсатора появляется только после
возникновения тока.
Емкость запасает
внутри себя энергию электрического
поля.
Обозначим
,
ХС
– емкостное сопротивление цепи.
Из формулы видно,
что с увеличением частоты емкость
уменьшается.
Закон Ома для цепи
с емкостью
– закон Ома для
амплитудных значений;
– закон Ома для
действующих значений;
– закон Ома в
комплексной форме.
Множитель (–j)
перед емкостным сопротивлением ХС
необходим для обеспечения сдвига фаз
между током и напряжением.
9. Мощность в цепи с емкостью
Мгновенная мощность
(см. график на
временной диаграмме)
Из графика и формулы
для мгновенной мощности следует, что в
цепи с емкостью, так же, как и в цепи с
индуктивностью, происходит переход
энергии от источника к нагрузке, и
наоборот. В данном случае энергия
источника преобразуется в энергию
электрического поля конденсатора.
Мощность колеблется
с удвоенной частотой. За период изменения
тока, поступление и возврат энергии в
емкостном элементе равны друг другу.
Это значит, что, сколько энергии поступает
в нагрузку, столько же возвращается
обратно в генератор. Энергия здесь не
тратится, а колеблется между нагрузкой
и генератором. В результате этого
снижается пропускная способность линии.
Средняя мощность
в цепи с емкостью Р = 0.
Реактивная мощность
Для количественной
характеристики интенсивности обмена
энергией между источником и конденсатором
служит реактивная мощность:

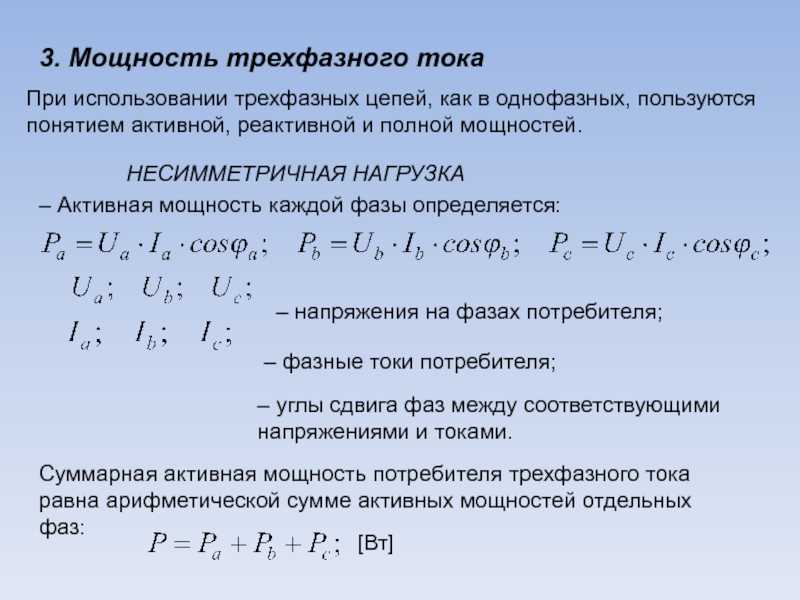

Мощности в цепи переменного тока
В цепи переменного тока ток и напряжение
изменяются по гармоническому закону,
и между ними может быть ещё фазовый
сдвиг
.
Учитывая это, можно говорить о мгновенной
мощности, мощности в конкретный момент
времени t.
Активная мощность
В результате простых тригонометрических
преобразований (формула произведение
синусов)получили два слагаемых
,
— имеет постоянное значение
Где
— фазовый угол между током и напряжением.
Эта мощность получила название активная
мощность. Сомножитель
называется «коэффициент мощности
».
Если ток и напряжение совпадают по
направлению, т.е.
,
то
,
и активная мощность максимальна (в цепи
отсутствуют реактивные элементы).
Второе слагаемое:
—
мощность, изменяющаяся с удвоенной
частотой по отношению к частоте тока и
напряжения.
Рисунок 11. Мгновенная мощность в
электрической цепи с индуктивностью
Из рисунка видно, что напряжение
опережает ток, следовательно, цепь имеет
индуктивный характер.
Активная мощность
приподнята над осью
на
величину P. Относительно
этого уровня гармонически изменяется
мощность
,
то есть мощность Р это среднее
значение за период Т мощности р.
Положительное значение р соответствует
мощности, потребляемой цепью (мощности
отдаваемой источником в цепь),
отрицательные значения р – мощности,
возвращаемой источнику реактивным
элементом (в данном случае индуктивностью).
Умножение на
это определение проекции одного вектора
на другой, следовательно, переходя на
комплексную плоскость
,
то есть
Реактивная мощность
Реактивная мощность – это мощность
возвращаемая источнику энергии за счет
обмена электоромагнитной энергией. Она
обозначается Q.
Аналогично можно получить для реактивной
мощности
скалярное
значение
В комплексом виде
Обратите внимание, что в формулах
определения Р и Q стоит
действующее значение тока, а не
комплексное, для которого вёлся расчет.
Единица измерения реактивной мощности
Вар – Вольт-Ампер реактивный.
Полная мощность
Полная
мощность это произведение действующих
значений тока и напряжения
,
где
—
полное сопротивление цепи.
Единица
измерения полной мощности «ВА» —
«Вольт-Ампер».
Треугольник мощностей
Так как
,
то
и
Полная, активная и реактивная мощности
связаны таким же соотношением как
стороны прямоугольного треугольника.
Для комплексных мощностей
Рисунок 12. Треугольник мощностей
Если цепь будет иметь ёмкостной характер,
то реактивная мощность
То угол
меньше нуля. Комплексная мощность
(сложение векторов):
Знак «+» относится к индуктивности,
«минус» — к ёмкости.
Баланс мощностей
Баланс
должен выполняться по всем трём мощностям.
Обычно он составляется для комплексной
мощности
Где
спряжённый
вектор вектору
,
то есть у
меняется
знак в показателе степени экспоненты
в показательной форме записи комплексного
числа
,
сопряженный
Заключение
В цепях с гармонически изменяющимся
источником энергии возникает гармонически
изменяющийся ток, которому оказывают
сопротивление не только диссипативные
элементы, но и частотно зависимые
сопротивления — индуктивное и ёмкостное.
Наличие реактивных сопротивлений
приводит к фазовому сдвигу между током
и напряжением. Чтобы не находить каждый
раз фазовый сдвиг при расчете цепей,
используется символический метод
расчета (векторный), при котором расчет
ведётся методами цепей постоянного
тока, а фазовые углы получаются в процессе
расчета.
