Аварийное освещение требования в котельной: Аварийное освещение котельной: требования, расчет

Аварийное освещение котельной: требования, расчет



Содержание

  • Что собой представляет котельная
  • О чем говорит документация
  • Общие требования, предъявляемые к организации подсветки
  • Аварийный тип подсветки: что и для чего
  • Светильники для аварийной подсветки
  • Расчет подсветки
  • Заключение

Промышленные сооружения различного типа предполагают создание разного типа освещения. Причем здесь большое внимание уделяется организации рабочего и аварийного варианта подсветки. В сегодняшней статье мы рассмотрим, каким образом следует формировать аварийное (экстренное, запасное) освещение в котельной.

Поскольку данное помещение относится к производственным сооружениям, то здесь имеются совершенно иные требования и нормы, чем для жилых комнат. Здесь необходимо четко придерживаться имеющих норм и рекомендация, а также провести определенный расчет, чтобы создать качественное аварийное освещение в котельной.

Что собой представляет котельная

Прежде чем делать расчет или узнавать нормы и требования, предъявляемые к организации того или иного типа освещения в котельной, следует разобраться с особенностями самого сооружения.
Под котельной (например, газовой или другого типа функционирования) подразумевается комплекс сооружений и зданий, в помещениях которых имеются котельные установки, а также необходимое для их нормального функционирования вспомогательное и технологическое оборудование. Котельная предназначена для выработки тепловой энергии, что используется в целях теплоснабжения. Для нее существует своя схема, по которой происходит организация не только рабочего процесса, но и системы освещения.

Помещение котельной

Из-за того, что в котельной находится много самого разнообразного оборудования, большая роль здесь отводиться правильной организации аварийного и, совместно с ним, рабочего типа освещения.
Аварийное освещение на производственных предприятиях выполняет дополнительную функцию, но оно является незаменимым, особенно в ситуациях отсутствия рабочего типа подсветки в связи с определенными условиями. Поэтому к двум этим видам освещения предъявляются особые нормы и требования, которые следует неукоснительно соблюдать. Они же должны учитываться в ситуации, когда делается расчет нормы освещенности для каждого отдельного типа помещений.

О чем говорит документация

Все, что касается организации освещения в любом помещении (жилом и нежилом) прописано в нормативной документации, которая называется «Строительные нормы и правила» или сокращенно СНиП. Здесь содержаться нормы и требования касательно любого типа освещения (общего, рабочего, охранного, аварийного и т.д.).
Если планируется проводиться расчет уровня освещенности, необходимого для каждого помещения котельной, эти нормы и требования нужно обязательно учитывать. В противном случае расчет окажется неверным, а уровень освещенности будет нести угрозу жизни и здоровью обслуживающего персонала котельной.
Согласно этой документации, при организации освещения в котельной имеются следующие нормы и требования:

  • схема освещения обязательно должна включать естественный и искусственный тип подсветки;
  • естественное освещение должно полноценно организовываться с помощью оконных проемов и давать в течение светового дня требуемый уровень освещенности;
  • в вечерние и ночные часы подсветка помещений котельной осуществляется за счет искусственной подсветки – осветительных приборов определенного образца;

Обратите внимание! При недостаточной естественной подсветке используются светильники. Это так называемый комбинированный тип освещения.

  • если по техническим причинам помещение невозможно оборудовать естественным типом освещения, там обязательно следует установить электрическую подсветку.

Как бы то ни было, в любом случае уровень светоподачи регламентируется СНиП. Здесь имеются нормы и требования, касающиеся организации любой системы подсветки.

Общие требования, предъявляемые к организации подсветки

Являясь техническим помещением, котельная и схема организации ее светового обеспечения требует четкого и строго соблюдения норм. Как уже говорилось, все необходимые требования, которые стоит учитывать, приведены в соответствующих разделах СНиП.

Обратите внимание! Соблюдение требований СНиП обязательно при установке осветительного оборудования и обустройства котельной.

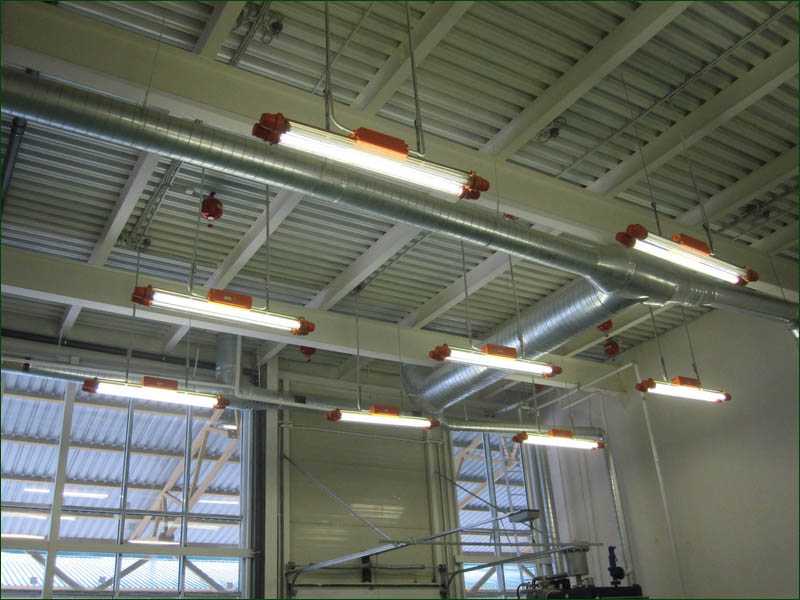

Освещение котельной

При установке любого типа освещения, включая аварийную подсветку, схема и принципы будут оставаться практически идентичными.
Требования к системе светоподачи таковы:

  • осветительные приборы должны иметь четкое место размещения;
  • световой поток, исходящий от ламп, должен покрывать определенный участок пространства;
  • установка любого типа оборудования должно вестись только квалифицированными специалистами;
  • схема светоподачи должна быть разработанной для каждого отдельного помещения.

Помните, правильный расчет уровня светового обеспечения для котельной предполагает тот факт, что все помещения данного сооружения должны отвечать не только требованиям СНиП, но и санитарным нормам, а также пожарной безопасности.
Очень важно в организации любого типа подсветки, чтобы в котельной соблюдался необходимый уровень влажности. Такие требования позволят правильно подобрать осветительные приборы по классу влагозащищенности.
Оптимальным будет выбор светильников для организации аварийной или любой другой подсветки в котельной по следующим требованиям:

Светильник для котельной

  • высокий класс влагозащищенности. Следует использовать светильники, чей класс защиты находится не ниже 65IP. В такой ситуации вы сможете предотвратить попадание внутрь лампы воды, что может привести к короткому замыканию и выходу осветительного прибора из строя;
  • степень защиты светильника от грязи и пыли. Обычно, при высоком классе влагозащищенности, лампы обладают и отличной степенью защиты от грязи и пыли. Об этом стоим помнить, выбирая осветительные приборы. Выбрав правильно класс влагозащищенности, вы обеспечите работу аварийного освещения в котельной на оптимальном по качеству уровне, а также срокам эксплуатации;
  • защита от механических повреждений. В ситуации с аварийным освещением приборы нужно дополнительно защищать и от механических повреждений, так как они будут располагаться в непосредственной близости к людям и приборам.

Соблюдая эти общие требования, вы сможете все организовать правильно.

Аварийный тип подсветки: что и для чего

При создании освещения внутри котельной нужно помнить, что большую роль здесь играет именно рабочая и аварийная система подсветки. В котельной для обязательного оборудования аварийным освещением, согласно требованиям СНиП, подлежат следующие места:

  • фронт котлов;
  • проходы между котлами, а также сзади, под и над ними;

Котлы котельной

  • все пульты и щиты управления;
  • измерительные и водоуказательные приборы;
  • вентиляторные площадки;
  • зольные зоны;
  • площади для деаэраторов и баков;
  • дымососные площадки;
  • лестницы и площадки котлов;
  • оборудование водоподготовки;
  • насосные.

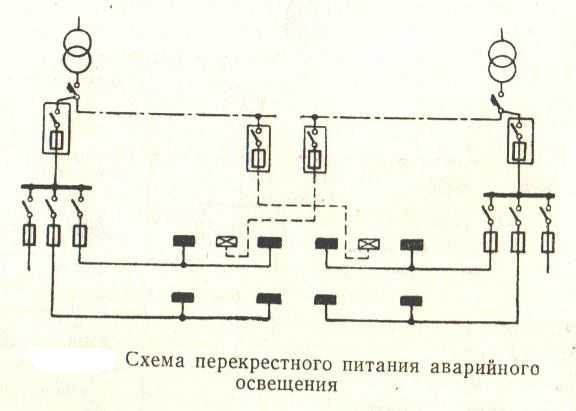

Расчет аварийного освещения в данном помещении должен исходить из того, что в котельной такой тип подсветки обязательно должен иметь самостоятельное питание. Это означает, что осветительные приборы здесь должны быть независимыми от общей сети. Такая мера позволит светильникам работать тогда, когда общее освещение, в связи с определенными причинами, перестало функционировать.
Еще одним важным моментом в организации комплекса светообеспечения экстренного типа является то, что оно должно соответствовать уровню рабочей подсветки.

Обратите внимание! Все осветительные приборы, установленные в котельной, должны иметь заземление.

Запасная светоподача своей работой должна обеспечивать комфортное и беспрепятственное наблюдение кочегара за всеми показаниями, которые дают контрольно-измерительные приборы. Светового потока, исходящего от аварийных источников света, должно хватать на наблюдение за состоянием коммуникаций и оборудования. При этом человек должен иметь возможность быстрого переключения приборов при возникновении необходимости.



Светильники для аварийной подсветки

Светильник аварийного назначения

Осветительные приборы, которые будут использоваться в котельной в качестве экстренных светильников должны выбираться по принципу, описанному выше. При этом следует знать, что в периодически работающих котельных, по требованиям СНиП, предусматривается наличие хотя бы одной электролампы, сделанной во взрывобезопасном исполнении.

При этом также следует помнить, что такие осветительные приборы должны внешне отличаться от светильников иного назначения. Они могут отличаться по нескольким характеристикам:

  • вид;
  • окраска;
  • знаки.

Такие различия помогут сотрудникам лучше ориентироваться по светильникам в ситуациях, когда общее освещение по каким-либо причинам не функционирует.
В качестве источника света для запасной подсветки могут использовать следующие лампочки:

Светодиодная лампочка

  • люминесцентные. Довольно часто применяются в данной ситуации, но имеют некоторые ограничения в работе;
  • галогеновые. На данный момент они стали применяться гораздо реже, так как имеют особенность нагреваться в процессе своей работы, что делает их менее приемлемыми источниками света;
  • лампы накаливая. Они с каждым годом применяются все меньше, так как значительно уступают более современным лампочкам;
  • светодиодные. Это современные источники света, которые по всем техническим характеристиками в разы превосходят остальные варианты. Светодиодные лампы в процессе своей работы не нагреваются, являются полностью пожаробезопасными и экологичными, а также потребляют мало электроэнергии. Поэтому с каждым годом такие источники света применяются все чаще и чаще.

Расчет уровня освещенности для котельной в вопросе создания качественной аварийной подсветки основывается на типе используемого источника света.

Расчет подсветки

На сегодняшний день существует два варианта расчета аварийного освещения для котельной. Рассмотрим каждый из них.
Расчет, применяемый для организации светоподачи в ситуации внезапного отключения рабочей подсветки. Данный расчет применяется тогда, когда нарушение рабочего освещения вызвано сбоями в работе ответственных объектов:

  • компрессорных;
  • электростанций;
  • вентиляционных установок;
  • насосных и т. п.

В такой ситуации аварийная светоподача должна обеспечивать не меньше 5% от стандартной подсветки рабочего места кочегара. При этом оно не должно быть меньше 2 люкс внутри помещений и не меньше 1 люкса на прилегающей территории. Для разрядных лам¬п данный параметр не должен превышать 30 люкс, а для ламп накаливания – не более10 люкс.
Определение минимального уровня для аварийного светообеспечения в данной ситуации определяется по следующей формуле:

Размещение аварийных светильников идет между рабочими и обычно равняется 12 штукам. Для одной лампы световой поток рассчитывается по следующей формуле:

Проведя такой расчет, вы получите уровень экстренного освещения для котельной, по которому и нужно выбирать светильник.
Второй вариант расчета также проводится при неисправности рабочей подсветки. Рассмотрим пример расчета аварийного освещения в насосной части котельной. В данной ситуации стоит использовать немного другую формулу:

Здесь в качестве запасных светильников насосной выделяется две лампы, которые входят в число осветительных приборов рабочего типа освещения.
Вначале следует определить удельной мощность лампы при уровне освещенности в 7,5 люкс. В данной ситуации расчет будет иметь такой вид:

Затем определяем потребляемую мощность:

После этого количество требуемых светильников определяется следующим образом:

Подобный тип расчета с двумя аварийными светильниками из числа рабочей подсветки будет актуален и для помещений с КТП.
Нужно отметить, что сегодня существуют специальные онлайн-калькуляторы, которые позволяют быстро и правильно провести все необходимые расчеты уровня освещенности для любого помещения.

Заключение

Организация аварийного освещения в котельной требует скрупулезного расчета, который проводится на основании многих факторов. Но главное здесь правильно соотнести количество рабочих и аварийных светильников и распределить их функциональные роли. Во всем остальном создание экстренной подсветки котельной будет подчиняться общим правилам, и советовать требованиям СНиПа.



Требования к освещению котельной: Основные правила.

Добавлено: 18 апреля 2017 — admin

В котельной, как и любом другом производственном помещении, где используются промышленные светильники, все организовывают по специальным регламентированным техническим нормам и правилам требования к освещению котельной.

Для освещения котельной стали все больше использовать современные LED светильники, которые отличаются пожаробезопасностью, энергосбережением, удобством в использовании и экологичной работой.

Подключение в специальном месте и ввод в эксплуатацию установок котельных и контрольно-измерительной системы проводят специалисты.

Требования к находящимся в непосредственной близости от котельной, хозяйственным бытовым и ремонтным помещениям контролируются санитарными нормами, при этом увеличение влагосодержания выше предельного уровня запрещено, а отведение излишнего пара, пыли, газов и выдержка необходимого температурного графика обязательное условие.

Особенности требования к освещению котельной

Выбор осветительных приборов и системы освещения котельной нуждается в ответственном подходе. Для дневного освещения хватит и естественного света, а вот ночью нужно будет включать светильники.

При слабом уровне дневного света из-за конструктивных особенностей котельной необходимо использование искусственного света, обеспечивающего подходящий уровень освещенности.

Требования к освещению котельной на газе, если она расположена на этаже жилого дома в отдельной комнате: в подвальном, цокольном, первом этаже или в пристройке к жилым зданиям предусматривают естественный свет — в соотношении из расчета остекления 0,03 м² на 1 м³ пространства помещения.

Необходимость аварийного освещения

Обязательным условием является также использование аварийного освещения с работой автономных приборов, питающихся от независимых линий. С помощью такого дополнительного освещения работа котельной непрерывна.

Обязательные места монтажа аварийного освещения:

  • комнаты с щитами, контроллерами, контрольно-измерительными приборами и пультами управления;
  • проходы между котлоагрегатами, сверху и за ними;
  • помещение с деаэрационной системой и баками;
  • помещения с насосами и золоуловителями;
  • площадки с дымососами и вентиляторами;
  • места с водоподготовительными установками.

Требования к освещению котельной рабочего и аварийного света, а также монтаж электроаппаратуры и заземляющих приборов должны выполняться в соответствии с Правилами устройства электроустановок.

Опубликовано в рубрике Аварийное освещение, Освещение, Освещение зданий




Вы можете оставить комментарий, или ссылку на Ваш сайт.

Аварийное освещение: что требуется и как оно устроено | Консалтинг — инженер-специалист | Консультации

Цели обучения

  • Понять, где требуется аварийное освещение в нежилых зданиях в соответствии с нормами и стандартами.
  • Узнайте о требованиях к характеристикам аварийного освещения.
  • Понять, как реализовано аварийное освещение и какие устройства следует использовать.

Аварийное освещение требуется для освещения территории здания, когда что-то идет не так, например, когда нормальное электроснабжение прерывается из-за отключения электроэнергии, пожара или аварии внутри здания. В большинстве объектов наибольшая часть аварийного освещения освещает проходы и выходы, ведущие из здания — пути эвакуации. Его цель состоит в том, чтобы облегчить эвакуацию объекта, особенно в случае пожара, и уменьшить склонность жильцов к панике в условиях стресса и в темноте.

Поскольку характеристики аварийного освещения напрямую связаны с безопасностью жизни, официальные лица по нормам и правилам, как известно, требуют строгого соблюдения требований при его проектировании и установке. Различные интерпретации требований к аварийному освещению легко могут привести к дорогостоящей задержке размещения. Четкое понимание требований нормативных документов для аварийного освещения и четкое понимание взглядов должностных лиц нормативных документов на любые вопросы, допускающие интерпретацию, помогут избежать дорогостоящих и неприятных сюрпризов на поздних этапах строительства.

Термин «аварийное освещение» часто встречается в кодексах, но нигде не имеет прямого определения. Для целей настоящей статьи под аварийным освещением понимается осветительное оборудование, специально обозначенное как таковое в одном из кодов, за некоторыми исключениями. Определенное освещение, которое должно включаться в аварийных условиях в медицинских учреждениях, но технически не определяется как аварийное освещение, рассматривается отдельно.

Эти коды упоминаются в этой статье:

  • Международные строительные нормы и правила (IBC), издание 2015 г.
  • NFPA 70: Национальный электротехнический кодекс (NEC), издание 2017 г.
  • NFPA 99: Кодекс медицинских учреждений, издание 2015 г.
  • NFPA 101: Кодекс безопасности жизнедеятельности, издание 2015 г.
  • NFPA 110: Стандарт для систем аварийного и резервного питания, издание 2016 г.
  • NFPA 111: Стандарт для аварийных и резервных энергосистем хранения электроэнергии, издание 2016 г.

Агентства по обеспечению соблюдения кодекса могут принять эти кодексы или другие кодексы, а также могут применять другие редакции. Положения различных кодексов иногда отличаются в отношении схожих наборов требований. Перед началом проектирования проектировщики должны проверить действующие нормы и редакции и проконсультироваться с уполномоченными органами (AHJ) относительно их интерпретации неоднозначных или противоречивых требований.

Освещение аварийного выхода и другое аварийное освещение

Существующие требования к аварийному освещению изложены независимо в IBC и в NFPA 101. Раздел 1008 IBC, Средства освещения выхода, охватывает требования к освещению путей выхода. Он требует выходного освещения почти для всех помещений, за некоторыми исключениями для сельскохозяйственных и животноводческих зданий, жилых единиц в институциональных помещениях и большинства жилых помещений, а также проходов в помещениях для собраний. Выходное освещение должно оставаться активным, когда в здании находятся люди (IBC 1008.2).

При нормальных условиях выходное освещение должно питаться от основного источника электропитания здания. Когда этот источник питания выходит из строя, аварийный источник питания должен освещать определенные области, особенно пути, ведущие к выходам, сами выходы и выходные разряды. IBC допускает ряд вариантов формы системы аварийного электроснабжения. Это может быть местный генератор, система с батарейным питанием или распределенный набор батарей, прикрепленных к отдельным светильникам.

NFPA 101 содержит аналогичный набор требований. Аварийное освещение требуется для эвакуации во всех помещениях, на которые распространяется действие кодекса, за исключением одно- и двухквартирных жилых домов и ночлежных домов. В целом, NFPA 101 описывает требования к аварийному освещению более конкретно, чем IBC.

IBC обычно применяется к новым проектам строительства и реконструкции. Его положения обычно не применяются задним числом к ​​существующим зданиям, за исключением случаев, когда AHJ определяет, что общественная безопасность ставится под угрозу существующими условиями (IBC 102.6). NFPA 101 применяется к существующим зданиям и включает отдельные требования к существующим и новым объектам для каждого типа размещения, к которому он относится.

Для аварийного освещения требования NFPA 101 для новых и существующих объектов практически идентичны, за некоторыми исключениями. Например, некоторым существующим местам отправления культа разрешено работать без аварийного освещения в соответствии с NFPA 101, в то время как для его обеспечения требуются аналогичные новые объекты (NFPA 101 12.9)..9.2, 13.2.9.3).

Места расположения

NFPA 101 требует аварийного освещения на выходах, на выходах и на выходах. Для этой цели термин «доступ к выходу» обозначает только обозначенные лестницы, коридоры, пандусы, эскалаторы и проходы, ведущие к выходу. «Выходной выход» обозначает аналогичные обозначенные элементы здания, ведущие к общественному проходу. В типовом дизайн-проекте эти компоненты здания определяются архитектором и указываются в планах безопасности жизнедеятельности. Когда эти планы недоступны на ранних этапах процесса проектирования, проектировщик может максимально приблизиться к соответствующему выходному освещению, предусмотрев аварийное освещение в коридорах, на лестницах, у выходов и непосредственно у выходов.

IBC специально требует аварийного освещения в определенных помещениях, не используемых для эвакуации: электрощитовые, пожарные командные пункты, пожарные насосные и генераторные. Для этих областей не указаны специальные эксплуатационные характеристики. Минимальная интерпретация будет заключаться в том, что эти области требуют выходного освещения. Это решение могло бы подойти для хозяйственных помещений, где аварийное освещение обеспечивало бы ориентирование и дополнялось бы переносными фонарями на батарейках. Тем не менее, освещение на уровне выхода, безусловно, было бы недостаточным для центра управления огнем. Консервативный подход для центра управления огнем может состоять в том, чтобы обеспечить достаточное освещение для каждой из обычных и аварийных систем питания, чтобы гарантировать, что отказ одной из этих систем не оставит центр в темноте. Учитывая двусмысленность IBC в отношении аварийного освещения в этих областях, стоит проверить интерпретацию кода AHJ во время проектирования.

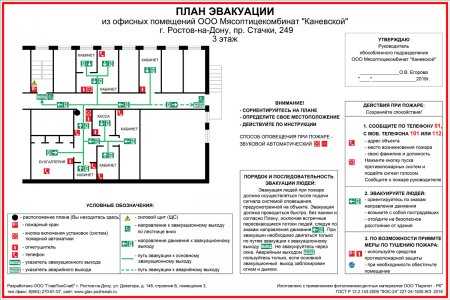

Знаки выхода должны располагаться вдоль пути выхода, в дверных проемах, ведущих к пути выхода, и на выходах, чтобы гарантировать, что знак выхода виден с расстояния не более 100 футов или с указанного расстояния видимости знака выхода (IBC 1013.1 ). Это требование отражено в NFPA 101 (7.10.1.5.1).

NFPA 110 7.3 требует наличия аварийного освещения с батарейным питанием со средней освещенностью на уровне пола 3 fc на генераторных установках и на параллелометре генератора (NFPA 110 7.3). Это требование также есть в NFPA 9. 9.

NFPA 99 требует использования аккумуляторного освещения в местах, где используется глубокая седация или общая анестезия, с уровнем освещения, достаточным для завершения процедур в помещении. Эти аккумуляторные осветительные приборы должны работать не менее 30 минут (NFPA 99 6.3.2.2.11). Эти фонари с батарейным питанием предназначены для того, чтобы хирург, владеющий скальпелем, не остался в полной темноте в случае отключения основного питания во время процедуры, а также для обеспечения минимального освещения для завершения процедуры в случае выхода из строя резервного освещения.

Технически эти лампы не являются аварийными, так как для медицинских учреждений не существует системы аварийного электроснабжения. NEC позволяет подключать эти осветительные приборы к критической ветви, а не к ветви безопасности жизнедеятельности.

Характеристики

Общие требования к характеристикам освещения аварийного выхода приведены в IBC 1008.3.4 и 1008.3.5 и в NFPA 101 7. 9.2. Требования к освещению в этих двух кодах идентичны. Выходной путь должен быть освещен в среднем на уровне 1 фк, с минимальным уровнем 0,1 фк; отношение максимального уровня освещенности к минимальному должно быть 40:1 или менее. Аварийное освещение должно оставаться включенным не менее 90 минут. Уровни освещенности могут снижаться в среднем до 0,6 фк с минимумом 0,06 фк в конце 90-минутного периода.

NFPA 101 7.9.2.2 требует, чтобы новые системы электропитания аварийного освещения были системами не ниже Типа 10, Класса 1.5, Уровня 1, как определено в NFPA 110. Это требование означает восстановление питания аварийного освещения в течение 10 секунд после потери нормального питания. мощность в течение 1,5 часов для системы с достаточной надежностью для применения, где ее отказ может привести к гибели людей или серьезной травме, как описано в NFPA 110 4.4.1 и в NFPA 111 4.5.1.

Требования к аварийному освещению лестниц подлежат интерпретации в соответствии с NFPA 101. Раздел 7. 9 содержит подробные требования к освещению путей эвакуации, но не содержит каких-либо конкретных требований к лестницам. Раздел 7.8, Освещение путей выхода, требует, чтобы новые лестницы освещались на уровне 10 fc «в условиях использования лестницы». Анализ требований 7.8 показывает, что его требования значительно более строгие, чем требования 7.9, касающиеся аварийного освещения..

Например, 7.9 допускает минимальную освещенность 0,1 фк, а 7.8 требует минимум 1 фк на пути выхода. Таким образом, разумная интерпретация состоит в том, что в разделе 7.8 рассматриваются требования к нормальным условиям, а в разделе 7.9 — требования к аварийному освещению.

Однако некоторые AHJ ввели правило 10-fc для аварийного освещения на лестничных клетках. Объекты, использующие генераторы в качестве аварийного источника питания, не испытывают особых трудностей при выполнении этого требования, поскольку аварийное освещение работает при полном освещении. Тем не менее, объекты, использующие единичное оборудование, потребуют огромных батарей или многочисленных осветительных приборов для поддержания такого уровня освещенности.

Тестирование

Требования к тестированию аварийного освещения приведены в NFPA 101 7.9.3. Лампы и источники питания необходимо периодически проверять, чтобы убедиться, что они продолжают функционировать в соответствии с требованиями правил. Все системы аварийного освещения, независимо от источника их питания, должны ежемесячно проверяться в течение не менее 30 секунд. Для единичного оборудования ежемесячное тестирование обычно состоит из короткой проверки батареи и лампы, осуществляемой с помощью тестового выключателя на светильнике.

Для систем с аккумуляторными батареями и генераторами проверка обычно выполняется путем обесточивания основного источника питания, обслуживающего аварийное освещение, и наблюдения за тем, что лампы горят. Генераторные системы должны проверяться ежемесячно путем включения безобрывного переключателя и работать под нагрузкой не менее 30 минут (NFPA 110 8.4.2). Испытания аварийного освещения обычно проводятся в сочетании с ежемесячными испытаниями системы резервного питания.

Для согласования с испытаниями аварийного освещения было бы удобно инициировать ежемесячные испытания генератора с АВР; однако NFPA 110 требует, чтобы переключатель, инициирующий испытание, менялся от одного месяца к другому (8.4.3.1). При наличии нескольких переключателей резерва нормальный источник питания оборудования аварийного освещения должен быть намеренно обесточен для наблюдения за его работой от аварийного источника питания.

Аккумуляторные системы необходимо тестировать в соответствии с рекомендациями производителя, а не в соответствии с графиком, установленным нормами (NFPA 111 8.4.1). Для этих систем может оказаться невозможным координировать периодические испытания аккумуляторной системы с испытаниями аварийного освещения. Тем не менее, аварийное освещение необходимо проверять ежемесячно.

Аккумуляторные системы и агрегатное оборудование должны проходить испытания ежегодно в течение 90 минут.

Электрическая система

Требования к установке энергосистем, обслуживающих аварийные нагрузки, включая аварийное освещение, приведены в статье 700 NEC «Аварийные системы». Источники энергии, разрешенные в соответствии с IBC, — аккумуляторные системы, генераторы на месте и оборудование установки — также разрешены в соответствии со статьей 700, наряду с системами топливных элементов в соответствии с 700.12 (A), (B), (C) и (D). Отдельная коммунальная служба может служить альтернативным источником, если ее надежность приемлема для AHJ в соответствии с 700.12(D). Перед началом строительства следует проконсультироваться с AHJ, если в качестве аварийного источника питания предполагается использовать систему топливных элементов или альтернативную службу.

Источник питания должен обеспечивать питание в течение 10 секунд после потери нормального питания (700.12), что соответствует требованиям реагирования NFPA 101 и IBC. Устройства защиты от перенапряжения требуются на всех распределительных щитах и ​​щитах аварийной системы (700.8).

Статья 700 требует строгого отделения проводки аварийной системы от всей другой проводки, начиная с отдельной вертикальной секции распределительного щита или разъединителя, подключенного к аварийному источнику питания (700. 10(B)(5)(c)). Цепи освещения и питания, которые обслуживают что-либо, кроме необходимых аварийных нагрузок, не могут обслуживаться от аварийной системы (700.15). Если резервное питание требуется для других целей, оно должно подаваться от отдельной вертикальной секции, щита или разъединителя через отдельный вводной переключатель. Мощность системы должна быть достаточной для одновременного обслуживания всех нагрузок, подключенных к системе, или должна быть предусмотрена система сброса нагрузки для обслуживания аварийных нагрузок путем выборочного отключения других нагрузок (700.4(B)).

Устройства перегрузки по току в системе аварийного питания должны выборочно согласовываться со всеми вышестоящими устройствами. Определение «выборочной координации» в NEC довольно строгое, требующее согласования для «полного диапазона» уставок максимального тока и времени работы устройства. Достижение селективной координации с автоматическими выключателями потребует тщательного выбора устройств; в противном случае необходимо использовать предохранители.

Фидеры аварийной системы и цепи управления генератором должны быть защищены от пожара одним из нескольких способов. Оборудование, обслуживающее аварийные питатели, должно быть защищено либо автоматической системой пожаротушения, либо кожухом, рассчитанным на 2 часа.

Специальные занятия: здравоохранение

NFPA 99 и статья 517 NEC изменяют некоторые требования к аварийным системам в медицинских учреждениях. Эти документы не определяют систему аварийного электроснабжения; вместо этого они определяют основную электрическую систему, состоящую из ветви безопасности жизнедеятельности, критической ветви и ветви оборудования. Освещение аварийного выхода обслуживается отделением безопасности жизнедеятельности (517.33(A)) и другим освещением, которое должно оставаться в рабочем состоянии для обеспечения ухода за пациентами и поддержки, необходимой для функций больницы, обслуживаемых критическим отделением (517.34(A)). Подразделение безопасности жизнедеятельности должно соответствовать требованиям статьи 700 NEC для аварийных систем, за исключением случаев, специально измененных в статье 517 (517. 26).

Статья 517 отменяет требование статьи 700 к пропускной способности резервной системы, позволяя системе быть рассчитанной на максимальное потребление, которое может создать нагрузка (517.30(D)). Требования выборочной координации ограничены неисправностями, которые сохраняются более 0,1 секунды, в соответствии с 517.30 (G), а также NFPA 99 (6.4.2.1.2.1).

Применимость требований к огнестойкости для медицинских учреждений открыта для интерпретации. NFPA 99 специально освобождает отрасль безопасности жизнедеятельности от соблюдения требований к огнестойкости статьи 700.10 (D) в соответствии с 6.4.2.2.1.6 и 6.5.2.2.1.5. Однако такое исключение не содержится в статье 517 NEC. Оценки огнестойкости могут быть дорогими и сложными для применения после строительства, поэтому разумно получить от AHJ ясность относительно того, будут ли требования огнестойкости соблюдаться во время проектирования.

Оборудование: знаки выхода с внутренней подсветкой

NFPA 101 и IBC разрешают использование знаков выхода с внутренней подсветкой при условии, что они указаны для этой цели и одобрены AHJ. Двумя наиболее распространенными технологиями, используемыми в вывесках с внутренней подсветкой, являются фотолюминесценция и радиолюминесценция. Обе эти технологии обеспечивают значительные преимущества, заключающиеся в отказе от ежегодной проверки срока службы батареи и периодической замены батареи, и обе имеют недостатки.

Фотолюминесцентные материалы поглощают энергию падающего света и медленно выделяют эту энергию в виде видимого света. Энергия хранится в электронных облаках, окружающих отдельные атомы фотолюминесцентного материала, в которых падающий свет переводит электроны в состояния с повышенной энергией. Когда эти электроны возвращаются в состояния с более низкой энергией, они высвобождают накопленную энергию в виде видимого света.

В макроскопическом масштабе эти материалы ведут себя как легкие батареи, заряжаемые падающим светом и разряжающиеся в более темных средах. Эти материалы применяются в качестве букв на указателях выхода, где они светятся, чтобы отметить путь выхода при слабом освещении.

Фотолюминесцентные указатели на выход имеют длительный срок службы и не требуют особого ухода. Гарантия на агрегаты обычно составляет от 15 до 25 лет. Основным методом обслуживания является очистка лицевой стороны знака, так как затенение лицевой стороны напрямую снижает светоотдачу, что снижает эффективность зарядки.

Фотолюминесцентные знаки выхода должны быть постоянно освещены до минимального уровня в нормальных условиях — обычно 5 фкс — чтобы оставаться заряженными. По мере того, как энергетические коды становятся все более строгими, требуя обнаружения людей, контроля дневного света и управления выходным освещением, применение фотолюминесцентного освещения становится все более сложным.

Фотолюминесцентные материалы обычно заряжаются светом в верхней части спектра видимого света и в нижней части ультрафиолетовой области. Они хорошо заряжаются под люминесцентными и металлогалогенными лампами, дающими достаточное количество синего и ультрафиолетового света. Светодиоды производят значительно меньше высокоэнергетического света и менее эффективны при зарядке фотолюминесцентных указателей выхода, чем старые технологии освещения. Фотолюминесцентные знаки, заряжаемые светодиодными светильниками, должны иметь маркировку совместимости со светодиодным освещением (NFPA 101 7.10.7.2).

Радиолюминесцентные знаки выхода содержат небольшое количество радиоактивного материала, обычно трития, радиоактивного изотопа водорода. Тритий распадается, испуская высокоскоростные электроны, которые сталкиваются со специально подобранным люминофором, который в ответ заметно светится. Тритий, газ, обычно заключен в стеклянную трубку с люминофорным покрытием, а трубка заключена в блок из прозрачного пластика, чтобы свести к минимуму вероятность выброса трития в окружающую среду. Срок службы радиолюминесцентных выходных указателей ограничивается распадом трития и деградацией люминофора. Период полураспада трития составляет около 12 лет.

Использование радиолюминесцентных указателей выхода вызывает дополнительные требования по соблюдению требований и ведению учета. Присутствие радиоактивных материалов в этих знаках требует надлежащей утилизации с соответствующими затратами и документацией. Считается, что из-за низкого уровня радиоактивности и длительного периода полураспада тритиевое освещение не представляет серьезной опасности для здоровья.

Уровень освещенности самосветящихся указателей выхода в кодах не указывается. Вместо этого эти знаки перечислены и помечены максимальным расстоянием просмотра. Знаки должны быть размещены таким образом, чтобы знак выхода был виден в пределах указанного расстояния обзора во всех точках пути выхода.

Оборудование: единичное оборудование

«Единичное оборудование» — это электрический термин, используемый для описания осветительных приборов с батарейным питанием. Он описан в NEC 700.12(F)(1) и 701.12(F)(1) как состоящий из перезаряжаемой батареи, зарядного устройства, приспособлений для подключения прикрепленных или удаленных ламп и средств питания ламп от батареи при нормальном питании. недоступен. Этот термин охватывает как осветительные приборы, так и знаки выхода. Оборудование подразделения может включаться при обычном освещении объекта и переключаться на питание от аккумуляторов в аварийных условиях или может работать только при отключении основного питания.

Требования к установке и производительности описаны в 700.12(F)(2) и 701.12(F)(2). В частности, единичное оборудование должно питаться от той же цепи освещения, которая обеспечивает нормальное освещение на его территории. Освещение с батарейным питанием не может отличить отказ ответвленной цепи от общего отказа нормального источника питания. В условиях отказа цепи он будет гореть до тех пор, пока его батареи не разрядятся. Обычное освещение, подключенное к той же цепи, немедленно гаснет. Цель этого требования состоит в том, чтобы гарантировать, что отказ цепи, обслуживающей аварийное освещение, будет очевидным и, возможно, даже неудобным для жителей здания.

Единичное оборудование должно быть установлено стационарно, при этом допускается использование гибких шнуров и вилок длиной 3 фута или менее. Установки со шнуром и вилкой следует проектировать с осторожностью, если это вообще необходимо, потому что NEC 400.12 прямо запрещает гибкие шнуры, которые проходят через потолки или полы или скрыты над потолками.

Требования к рабочим характеристикам единичного оборудования, описанные в NEC 700.12, идентичны требованиям, описанным для аварийного освещения в IBC и NFPA 101: не менее 60 % начального освещения должно поддерживаться в течение 90 минут. NEC 700 включает дополнительное требование, согласно которому напряжение батареи должно оставаться на уровне не менее 87,5 % от ее номинального напряжения в течение всего 90-минутного периода. Предположительно, требование максимального напряжения разряда предназначено для обеспечения того, чтобы батареи не повреждались повторяющимися циклами глубокого разряда во время ежегодного воздействия.

Есть ли у вас опыт и знания по темам, упомянутым в этом содержании? Вам следует подумать о том, чтобы внести свой вклад в нашу редакционную команду CFE Media и получить признание, которого вы и ваша компания заслуживаете. Нажмите здесь, чтобы начать этот процесс.

Основы аварийного освещения | Консалтинг — инженер-специалист | Консалтинг

По
Томас Ф. Фликингер, NCEES, PE, Affiliated Engineers Inc., Мэдисон, Висконсин.

22 июля 2013 г.

Цели обучения

  1. Знать основные аспекты проектирования аварийного освещения, включая уровни освещения, средства эвакуации, коды и AHJ.
  2. Узнайте, когда и где требуется система аварийного освещения, каков применимый код, как она должна работать, как она будет питаться и каковы типичные варианты аварийного освещения.
  3. Понимать систему аварийного освещения в контексте и как неотъемлемый компонент стратегий и технологий обеспечения безопасности жизни в здании.

За последние несколько лет проблемы, связанные с аварийным освещением, уменьшились благодаря комплексной разработке правил. Перекрестные ссылки между несколькими строительными нормами были уточнены, чтобы свести к минимуму противоречия и субъективные толкования. Тем не менее, инженеру надлежит заблаговременно участвовать в разработке концептуальных схем освещения, определении соответствующих кодов и выборе оптимальной системы электропитания для аварийного освещения, не последним из которых является получение информации от уполномоченного органа (AHJ) до к представлению разрешительных планов на утверждение. Интерпретация AHJ конкретного приложения кода в конечном итоге превосходит понимание профессионального инженера.

Требования норм, применение

Основные нормы, используемые для определения надлежащего применения систем аварийного освещения, включают: Международные строительные нормы (IBC), NFPA 101: Кодекс безопасности жизнедеятельности, NFPA 70: Национальный электротехнический кодекс, NFPA 110: Стандарт для Аварийные и резервные энергосистемы, NFPA 111: Стандарт запасенной электроэнергии для аварийных и резервных энергосистем и NFPA 99: Кодекс медицинских учреждений. Определение того, в каком году конкретный кодекс или стандарт был принят юрисдикцией, в которой расположен данный строительный проект, имеет решающее значение до начала проектирования аварийного освещения, поскольку не во всех юрисдикциях применяются самые последние кодексы или стандарты.

Традиционная обязанность инженера по освещению выходных путей была несколько подчинена архитектору, который отвечает за проектирование здания и определение типа здания. Кроме того, в большинстве юрисдикций архитектор обычно отвечает за определение путей выхода с помощью планов выхода. Как правило, эти существующие планы подлежат утверждению AHJ до выдачи разрешения на строительство и, безусловно, требуются до получения разрешения на использование здания. Ключевое условие адекватного освещения эвакуации входит в компетенцию инженера после определения официальной траектории эвакуации.

Основная директива раздела 1006.1 IBC предусматривает, что пути выхода должны быть освещены в любое время, когда пространство здания, обслуживаемое средством выхода, занято. По определению, выход — это «непрерывный и беспрепятственный путь вертикального и горизонтального выхода из любой занятой части здания или сооружения на общественный путь. Средство выхода состоит из трех отдельных и отличных друг от друга компонентов: выхода, выхода и выхода». В некоторых юрисдикциях бригады по уборке в нерабочее время включают бригады по уборке в нерабочее время с учетом того, что здание занято, поэтому средства управления освещением для путей выхода должны работать автоматически, когда здание занято.

NFPA 101: Кодекс безопасности жизнедеятельности устраняет всю двусмысленность процесса аварийного освещения и обеспечивает четкие ожидания результатов. Следовательно, исходный код для определения надлежащего применения аварийного освещения находится в NFPA 101, глава 7. Аварийное освещение требуется для зданий, как указано в главах с 11 по 43 этого кодекса. В разделе 7.9.1.2 поясняется, что аварийное освещение требуется только для доступа к выходу, который включает только обозначенные лестницы, проходы, коридоры, пандусы и эскалаторы к определенному общественному пути. Очевидно, что эти помещения должны быть четко обозначены на ранней стадии процесса проектирования, чтобы обеспечить систему аварийного освещения, которая может соответствовать следующим требованиям к характеристикам, указанным в разделах 7.8.1.1, 7.8.1.2, 7.8.1.3, 7.9..1.3 и 7.9.2.1.

Ключевыми параметрами аварийного освещения, определенными в NFPA 101, являются требования к лестницам, чтобы они имели освещенность не менее 10 фк (108 люкс) на пешеходной поверхности и не менее 1,0 фк (10,8 люкс) на полу и пешеходных поверхностях. за исключением собраний в 0,2 fc (2,2 лк) во время представлений или показов с направленным светом (кинотеатр).

В случае отключения электроэнергии аварийное освещение должно быть переведено на резервный источник в течение 10 сек. Кроме того, аварийное освещение с питанием от аккумуляторов должно непрерывно работать в течение 1,5 часов после отключения электроэнергии. Аварийное освещение должно быть расположено таким образом, чтобы обеспечить начальную освещенность вдоль определенного пути эвакуации в среднем не менее 1,0 фута (10,8 люкс) и не менее 0,1 фута (1,1 люкс) на полу определенного пути. По истечении 1,5 часов допускается снижение уровня освещенности на пути выхода, поскольку аварийный источник питания разряжается в среднем до 0,6 фк (6,5 лк), но не менее 0,06 фк (0,65 лк). Для обеспечения достаточного контраста и последующей остроты зрения соотношение максимальной и минимальной равномерности освещения не должно превышать 40:1.

Интересно, что IBC 2012 несколько противоречит NFPA 101, оговаривая в IBC 1006. 2 следующее: «Средства выходного освещения должны быть не менее 1 фк (11 люкс) на пешеходной поверхности». Обратите внимание, что в этом условии не говорится «среднее» и не подразумевается среднее число; это явно минимальное требование для аварийного освещения на выходе, и оно требуется для некоторых AHJ. Исключение распространяется на определенные места для собраний. К счастью, производительность системы аварийного освещения одинакова как в IBC, так и в NFPA 101. В конечном счете, проблема состоит в том, чтобы заставить AHJ соответствовать требованиям NFPA 101 вместо IBC 1006.2, который, безусловно, предлагает более конкретные параметры, чем может. легко достичь.

Завершение всестороннего анализа кода необходимо для решения конкретных задач аварийного освещения для данного типа здания и требований юрисдикции. Например, в дополнение к общей классификации зданий IBC, IBC типа I-2 для больниц имеют дополнительные требования к аварийному освещению, как указано в NFPA 99, NFPA 110 и NFPA 70, статья 517. 63, которые требуют дополнительного аварийного освещения с питанием от батареи для анестезии. места. Дополнительное аварийное освещение с батарейным питанием требуется как для обычных, так и для аварийных распределительных щитов. Это требование закреплено в статье 110-7.3 NFPA. Минимальная горизонтальная освещенность в фут-канделябрах должна составлять 3,0 fc (32,3 люкс) на уровне пола.

NFPA 101 Статья 7.9.3 требует, чтобы системы аварийного освещения проходили периодические функциональные испытания. Функциональное тестирование должно проводиться ежемесячно в течение не менее 30 секунд, при этом ежегодное функциональное тестирование должно длиться 1,5 часа для систем с батарейным питанием. Ключевой составляющей этого требования является ведение письменной документации, подтверждающей обязательные ежемесячные и ежегодные визуальные проверки функциональных испытаний. NFPA 101 также разрешает самотестирование и самодиагностику, если самотестирование соответствует требованиям руководства. Для систем аварийного освещения, в которых самотестирование основано на компьютере, составленный компьютером отчет с подробным описанием истории испытаний подходит для проверки AHJ.

Указатели выхода требуются в соответствии со статьей 7.10 NFPA 101. Два утвержденных типа указателей выхода имеют внутреннее и внешнее освещение. Мы обсудим исключительно указатели выхода с внутренней подсветкой. Знаки выхода не должны располагаться на расстоянии более 100 футов друг от друга и должны быть хорошо видны во всех направлениях от выхода. Знаки выхода с внутренними источниками питания от аккумуляторов должны периодически проверяться в соответствии со статьей 7.9.3 и соответствовать UL 924. Допускается снижение уровня освещенности указателя выхода до 60% через 1,5 часа работы. В пределах 18 дюймов от пола должны располагаться знаки выхода, расположенные рядом с полом, для различных помещений, как подробно описано в главах с 11 по 43 стандарта NFPA 101. Знаки выхода должны соответствовать UL 19. 94: Светящиеся системы маркировки пути выхода и быть одобренным для обозначения путей выхода. Система должна работать непрерывно каждый раз, когда активируется система пожарной сигнализации здания. Очевидно, цель состоит в том, чтобы обеспечить четко идентифицируемый путь выхода, если путь заполнен стратифицированным дымом, а единственный жизнеспособный выход находится очень низко к полу.

Энергетические коды

Принимая во внимание энергетические коды и аварийное освещение — и если это специально не запрещено — NFPA 101-7.8.1.2.2 и 3 разрешают управление освещением в зонах путей эвакуации. Контроллеры переключателей должны быть перечислены и иметь функцию отказоустойчивости, функция «вкл.» должна обеспечивать освещение не менее 15 минут, датчик движения должен активироваться при движении человека, а контроллер должен активироваться пожарной сигнализацией здания. система, если она предусмотрена. Приборы управления энергосбережением не должны нарушать целостность системы аварийного освещения. Тщательный анализ предлагаемых решений по управлению освещением вместе с планами эвакуации аварийного освещения с AHJ должен исключить любые нежелательные результаты проекта.

Источники с батарейным питанием

Источники питания аварийного освещения делятся на две категории: источники с батарейным питанием и аварийный генератор.

Источники с батарейным питанием должны соответствовать стандарту NFPA 111. Все системы с батарейным питанием должны соответствовать стандарту UL 924, который согласуется с кодами NFPA и IBC.

Наиболее распространенным источником освещения с батарейным питанием является автономный блок аварийного освещения, который включает лампы в сочетании с аккумуляторным источником и зарядным устройством в одном корпусе. Эти единицы иногда называют единицами «жук-глаз» или «лягушка-глаз» в рамках торгов. На рис. 1 изображена типичная автономная установка аварийного освещения. Устройства обычно питаются от герметичных, необслуживаемых свинцово-кислотных аккумуляторов. Эти батареи зарекомендовали себя как очень надежные и в большинстве случаев требуют замены каждые 7 лет. Установки запитаны от некоммутируемой цепи, питающей местное общее освещение, и включаются при снижении напряжения, питающего местное общее освещение, до 80% от номинального. После восстановления нормального питания устройства будут оставаться включенными в течение как минимум 15 минут.

Функциональное тестирование этих устройств можно выполнить несколькими способами. Они включают в себя: встроенный тестовый переключатель; дистанционное инфракрасное портативное устройство, которое просто наводится на устройство; и установленное на заводе встроенное электронное устройство, которое автоматически инициирует необходимые тесты кода. Автоматическая функция должна подавать звуковой сигнал с мигающим светодиодом, если происходит сбой теста. Можно предположить, что если устройство не находится в состоянии тревоги и устройство внесено в список UL для самотестирования, то требование тестирования выполнено и достаточно для AHJ. Свидетельство фактического теста не требуется вместе с документацией. Важнейшей задачей при проектировании размещения «жучков» является поддержание не менее 1,0 fc по всей длине и ширине обозначенного пути выхода.

Некоторые из этих автономных блоков имеют достаточную мощность для размещения выходных фонарей и выносных фонарей, которые могут быть расположены рядом с предусмотренными законодательством внешними проходами для обеспечения требуемых уровней аварийного освещения. Знаки выхода должны соответствовать UL 924 по яркости и AHJ по цвету и размеру букв. Требования различаются в зависимости от юрисдикции, поэтому целесообразно уточнить детали, прежде чем указывать знаки выхода. Два стандартных типа указателей выхода с внутренней подсветкой либо содержат внутренний источник света, либо являются самосветящимися знаками. Наиболее распространенный тип внутри содержит источник освещения, либо светодиодные, либо люминесцентные лампы. В обоих этих источниках освещения используются герметичные, необслуживаемые никель-кадмиевые батареи. Знаки выхода не переключаются и постоянно подсвечиваются. Они вернутся к питанию от батареи, когда нормальная мощность упадет ниже 80% от номинального напряжения. Все требования к испытаниям такие же, как и для автономных блоков аварийного освещения. Флуоресцентные указатели выхода должны иметь две лампы по коду на случай, если одна выйдет из строя. Ожидаемый срок службы люминесцентных ламп составляет 20 000 часов. Светодиодные источники потребляют меньше энергии, чем люминесцентные лампы, и их ожидаемый срок службы составляет 50 000 часов.

Самосветящиеся знаки выхода бывают либо с автономным питанием, либо с накопителем энергии. Светящиеся знаки выхода с автономным питанием содержат газ тритий и обеспечивают непрерывное свечение в течение как минимум 10 лет. Светящиеся знаки выхода с накопленной энергией используют соединение оксида алюмината стронция для накопления окружающего света, высвобождая накопленную энергию, когда источник окружающего света отключается. Расчетный срок полезного использования более 20 лет. Оба этих источника предназначены для использования во взрывоопасных зонах, поскольку они не требуют внешних источников питания и не представляют угрозы воспламенения в опасной среде.

Если эстетика данного помещения не позволяет использовать аварийное выходное освещение типа «пучеглазый», инженер может включить блок аварийного люминесцентного питания в светильники зонального освещения. Упакованный блок является автономным со встроенным аккумулятором, зарядным устройством и инвертором. (См. рис. 2 для типичного автономного устройства.) Он может непрерывно питать одну люминесцентную лампу внутри зонального осветительного прибора при номинальной начальной мощности 1100 люмен. Упакованный блок должен обеспечивать световой поток не менее 60% через 1,5 часа. Установка должна быть подключена к некоммутируемой цепи, которая обслуживает зональный осветительный прибор. Некоммутируемая цепь может быть проложена в общем кабелепроводе с обычной силовой цепью. Все требования к периодическим функциональным испытаниям, изложенные в NFPA 101, должны выполняться каждым упакованным устройством. Автономные блоки могут быть удалены от обслуживаемого светильника. Эти блоки способны освещать несколько ламп, содержащихся в нескольких светильниках, и имеют мощность до 250 Вт.

Самая совершенная система аварийного выхода с питанием от батареи включает в себя систему инвертора освещения, которая внесена в список UL 924 и может соответствовать требованиям 90 минут. Инверторы большего размера имеют встроенные щиты и напрямую обслуживают аварийное освещение. Добиться адекватного уровня освещения довольно просто (см. рис. 3). Поскольку инверторы используются исключительно для обслуживания аварийного освещения, схема аварийного освещения отделена от обычных источников питания. Инверторы могут иметь мощность до 130 кВА. Поскольку один обычно освещает только около 0,15 Вт для всей системы аварийного освещения на выходе, большинство инверторов имеют мощность от 30 до 60 кВА. Размеры батарей пропорциональны номинальной мощности инвертора в кВА.

Инженеры должны проявлять осторожность при выборе размера инвертора, поскольку количество электролита, содержащегося в батареях, может потребовать постоянной вентиляции помещения, поскольку оно превышает 50 галлонов для зданий без полива или 100 галлонов для зданий с поливом (NFPA 1: Пожарный кодекс, глава 52). . Целью этого требования является возможность образования избыточного водорода во время цикла перезарядки. Требования к окружающей среде и местоположению изложены в NFPA 111. Основное требование заключается в том, что инверторная система должна быть установлена ​​в помещении, отдельном от обычного входа в систему электроснабжения с током более 1000 ампер и напряжением более 150 В относительно земли. Помещение должно быть предназначено для инвертора; n хранение разрешено в выделенном пространстве. В конечном счете, расположение инвертора и требования к пространству должны быть одобрены AHJ.

Типичная однолинейная схема включена для инверторной системы, относящейся к системе аварийного электроснабжения (EPSS) в приложении B NFPA 111 (см. рис. 4).

Инвертор аварийного освещения при использовании в сочетании с выбранными светильниками обеспечивает более чем адекватное выходное освещение. На рис. 5 представлены компьютерные выходные данные ожидаемых фотометрических результатов, основанные на правильном расстоянии между назначенными светильниками аварийного освещения для медицинского колледжа.

Системы генераторов

Вторым распространенным источником аварийного питания для аварийного эвакуационного освещения является местный генератор. Аварийный источник питания (EPS) и EPSS в соответствии с NFPA 110 имеют различные классификации и типы, указанные в главе 4. Эта статья ограничена EPSS класса 1.5, тип 10, уровень 1.

По сути, генератор должен запуститься и выйти в сеть в течение 10 секунд, а также работать в течение 2 часов. Это довольно стандартное требование для большинства кодов моделей; однако продолжительность работы зависит от типа здания и его использования. Уровни аварийного освещения и требования к классификации указаны в NFPA 101. Требование автоматического запуска и переключения повторяется как в NFPA 70, так и в NFPA 9.9. Схемы безопасности жизнедеятельности должны быть полностью отделены от обычных источников питания. Это было дополнительно разъяснено в NEC 2008 г. (NFPA 70-700.9. (B) (c.)), где требуемые по закону системы (выходное освещение) и дополнительное резервное питание не могут исходить из одной и той же вертикальной секции распределительного щита, кожуха щита или отдельного кожуха с разъединителем. в качестве аварийных цепей. В прошлом генератор мог питать общий распределительный щит без внутреннего разделения для нагрузок автоматического ввода резерва (АВР), которые обеспечивают безопасность жизненных цепей и резервные цепи питания. Нагрузки и их соответствующие АВР, питаемые от генератора, кроме обеспечения безопасности жизни, должны иметь возможность сброса нагрузки, чтобы не подвергать опасности нагрузки безопасности жизни в случае перегрузки генератора или возникновения аварийного состояния.

Требуемые функциональные испытания генераторов и связанных с ними АВР должны соответствовать требованиям NFPA 110, глава 8. Дизель-генераторы должны тестироваться один раз в месяц в течение 30 минут и нагружаться не менее чем до 30% номинальных значений, указанных на паспортной табличке. В соответствии с некоторыми правилами генератор должен ежегодно нагружаться до 30 % в течение 3 часов, а затем до 75 % в течение последнего часа испытания. Очевидно, что все испытания должны быть засвидетельствованы и задокументированы, как и соответствующие переходные режимы автоматических переключателей. На рис. 6 показан типичный аварийный генератор с несколькими автоматическими переключателями.

Комплексное решение

Четкое понимание определенных способов эвакуации имеет решающее значение для правильной реализации систем аварийного освещения. Хотя различные кодексы и стандарты временами кажутся запутанными, между их толкованием и перекрестными ссылками существует последовательность. Как только применимые коды определены, можно ориентироваться по мелочам и найти жизнеспособное решение по освещению, которое будет подходить для AHJ.

Основные параметры аварийного освещения для путей эвакуации: среднее значение 1,0 fc, минимальное значение 0,1 fc, коэффициент равномерности 40:1 и 90 минут непрерывного освещения. Если здание занято, вероятно, потребуется аварийное освещение. Для всех выходных зон требуется более одной лампы, которая обслуживает эту зону.

Наиболее распространенными источниками аварийного освещения являются блочный блок с питанием от батареи, инвертор освещения UL 924, автономный блочный блок с питанием от батареи (глаз от насекомых) и генератор. Размер, использование и классификация данного здания используются для определения наиболее рентабельного решения для системы аварийного освещения.

Для некоторых типов зданий система аварийного освещения представляет собой гибридную систему, включающую в себя как аварийные генераторы, так и источники с батарейным питанием. Ежемесячное тестирование и ежегодное функциональное тестирование не исключаются для гибридных систем. Следовательно, для проверки и сертификации AHJ потребуется хорошая документация для каждой системы. Ответственность за ведение документации в конечном итоге лежит на владельце здания.

Том Фликингер — старший инженер-электрик в Affiliated Engineers Inc. Он имеет более чем 30-летний опыт проектирования и управления проектами в области распределения электроэнергии, информации, систем безопасности, распределенных систем электропитания, управления строительством и разработки программного обеспечения, обслуживающего здравоохранение, исследования, высшее образование, критически важные, чистые помещения, инфраструктура, музеи и выставочные центры.

Аварийное освещение требования в котельной: Аварийное освещение котельной: требования, расчет
