Куда спрятать трансформатор для светодиодной ленты. Трансформатор для светодиодной ленты

ГлавнаяСветодиодКуда спрятать трансформатор для светодиодной ленты

Как подключить трансформатор к светодиодной ленте. Подключаем блок питания для светодиодных лент, правила, стоимость

Довольно часто наш глаз привлекают украшенные с помощью ярких мигающих разноцветных огней фасады магазинов и лицевая сторона зданий. Эти огоньки являются не только декоративным, но и рекламным элементом.Цветовое оформление достаточно разнообразно. Оно достигается тем, что используется такой современный материал, как светодиодные ленты, имеющие различные размеры и которым можно придать любые формы. К тому же, светодиодная лента воспроизводит разные световые эффекты, которые были запрограммированы для нее.

Что представляет из себя светодиодная лента

Основа ленты представляет собой гибкую полосу, по всей длине которой располагаются светодиоды, соединенные в виде параллельно-последовательной цепи с помощью гибких электрических дорожек.

Дорожки позволяют при необходимости и желании разрезать ленту на части, в каждой из которых может быть три или шесть диодов. Количество диодов зависит от подаваемого напряжения. Каждая лента имеет линии, по которым можно ее разрезать. Возле них расположены специальные площадки для подключения проводов.

На внутреннюю сторону светодиодной ленты приклеивают двусторонний скотч, с помощью которого облегчается установка и фиксация ленты на любые поверхности. Наверное, любому начинающему электрику будет интересно, как выполняется подключение светодиодной ленты через блок питания.

Вид и отличительные особенности светодиодной ленты.

Отличительные характеристики светодиодных лент

Современный строительный рынок предлагает в огромном количестве и разнообразии светодиодные ленты, которые различаются по многим признакам, среди которых следующие:

Тип свечения (свет может быть холодным или теплым).
Цветовые характеристики (один цвет или сочетание нескольких цветов).
Количество светодиодов на одном метре ленты (от этого параметра зависит количество потребляемой энергии и светоотдача).

Подключение светодиодной ленты своими руками

Сегодня очень широко распространены и часто используются светодиодные ленты, длина которых 5 метров. Это не значит, что 5 метров – предел длины. Нет, ленты очень просто наращиваются или разрезаются на полоски определенной длины. При желании можно использовать даже ленту, длина которой всего несколько сантиметров.

Правила подключения светодиодной ленты.

Большим преимуществом светодиодной ленты является ее гибкость: ленту легко согнуть и придать ей любые формы. Она используется не только для украшения фасадов зданий и торговых точек. Ее принято использовать и для украшения домашнего интерьера. Нередко можно увидеть, как используется светодиодная лента для украшения подвесных потолков, подсветки кухни, аквариумов, террариумов и многого другого.

Параметры при подключении светодиодных лент

Каждую светодиодную ленту характеризует количество светодиодов, расположенных на одном метре ее длины. Маркировка изделий всегда указывает размер этого параметра.

Чем большее количество светодиодов расположено на одном погонном метре ленты, тем больший показатель светоотдачи и потребляемой мощности. Располагают светодиоды одним из двух способов: в один или два ряда.

Существует два вида светодиодов:

Покрытые защитной оболочкой – слоем лака или силикона.
Без защитной оболочки.

Питает светодиодную ленту постоянный ток, напряжение которого должно быть 12 или 24 В. По этой причине, выбирая ленту, обязательно нужно приобрести трансформатор, понижающий напряжение, если лента будет подключена к стандартной электрической сети.

Особенности использования и подключения светодиодных лент.

Подбирается светодиодная лента по параметру заявленной мощности, которая будет ею потребляться. Чаще всего этот параметр соответствует 12 или 24 В.

Как вы уже знаете из вышесказанного, каждый тип ленты имеет определенную заявленную мощность, которая рассчитывается на один погонный метр. Эту величину можно узнать, посмотрев паспорт изделия. Подбор необходимого блока питания осуществляется с учетом этих данных (он должен подходить к этим параметрам).

Если лента имеет большую длину, чем требуется, ее легко и просто разрезать на необходимые меньшие части, причем, каждая из этих частей подключается к своему трансформатору.

Для правильного выбора параметров блока питания нужно знать, какова полная мощность светодиодной ленты, которая подключается к сети. Каждая катушка имеет маркировку, содержащую все технические характеристики. Количество диодов, расположенных на одном метре ленты, прямо влияет на потребляемую мощность.

К примеру, если вы собрались подключать светодиодную ленту марки SMD LED 3528, вы должны представлять себе, что она может быть с плотностью светодиодов на одном метре в количестве 60, 120 или 240 штук. Соответственно, значение потребляемой мощности будет следующим: 4,8, 9,6 или 19,2 Вт на метр.

Производим следующие расчеты. Если нам необходима пятиметровая 3528 лента, которая имеет на каждом метре по 60 диодов (соответственно, на пятиметровой катушке их будет 300 штук, а напряжение 12 В, тогда необходимым источником питания будет: 4,8 х 5 = 24 Вт.

Особенности как подключать светодиодную ленту

Существует несколько особенностей, которыми отличается подключение светодиодных лент.

Показатель длины ленты. Вначале следует измерить расстояние, на которое нужно монтировать ленту. При этом непременно учитывается тот момент, что резать светодиодную ленту можно исключительно в определенных местах, которые обозначаются через положенное количество светодиодов.

Соблюдение полярности. Любые нагревательные приборы и лампы накаливания отличаются от светодиодной ленты тем, что она – полупроводниковое устройство, которое подключается с обязательным соблюдением полярности. Однако, не волнуйтесь, если вы ее подключите к сети неправильно, она не взорвется и не расплавиться – просто вы ее не сможете включить. Именно по этой причине смело подключайте питающие провода.

Правильная резка лент. Нередко бывает так, что светодиодная лента слишком длинная, и не подходит по размерам. Стандартная пятиметровая лента,

elektrokomplektnn. ru

Как подключить светодиодную ленту к блоку питания 12 вольт и 220 вольт

Светодиодные ленты пользуются все большей популярностью. Их используют для оформления дверных проемов, ниш, арок, потолков. Они могут сделать акцент на определенной зоне в помещении. В темное время суток светодиодная лента является хорошим ориентиром, при этом нет необходимости использовать основное освещение. Светодиодной лентой оформляют люстру, ее монтируют по периметру потолка. Она с успехом применяется для разных видов рекламы. Использовать ее можно как внутри, так и снаружи помещения. Поэтому многих интересует вопрос о том, как смонтировать и подключить светодиодную ленту для подсветки и что необходимо для этого приобрести.

Подготовка к монтажу светодиодной ленты

Светодиодные ленты представлены в виде полосок шириной от 8 до 10 мм. На поверхности ленты размещены светодиоды. У различных моделей лент может быть расположено разное количество кристаллов (30, 60 и 120) на 1 метр.

В нашем магазине представлена пятиметровая светодиодная лента в катушках. Если необходим меньший отрезок, ее можно разрезать самостоятельно. Сделать это несложно, так как на ленте указаны места возможного разреза.

Прежде чем осуществлять монтаж светодиодной ленты своими руками, необходимо знать, какие дополнительные устройства следует приобрести для ее подключения.

Итак, что нужно купить для монтажа светодиодной ленты:

Самоклеящуюся ленту

Контроллер с пультом ДУ, с помощью которого осуществляется управлением цветом

Блок питания

Поскольку для питания нужен постоянный ток, необходимо подключение светодиодной ленты к блоку питания, основной задачей которого является понижение напряжения сети. Прежде чем приобрести нужный адаптер, следует рассчитать необходимую мощность. Мощность ленты на 1 погонный метр указана на упаковке или в инструкции. На основании этих данных подбирается соответствующий блок питания.

Например, у вас имеется 5-метровая лента со 120 светодиодами, рассчитанная на напряжение 12 вольт, а потребляемая мощность диодов на 1 погонный метр равна 9,6 Вт.

Производим расчет: 9,6 х 5 = 48 Вт. Приобретать блок питания следует с запасом мощности, поэтому умножаем полученную мощность на 25-30%. Для ленты из нашего примера достаточно купить блок питания для 60 Вт.

Подключение и монтаж светодиодной ленты

Подключаем ленту к контроллеру. Лента обычно продается с уже имеющимися готовыми проводами. Если необходимо соединение светодиодных лент между собой, нужно использовать специальные клеммы (соединители). Дополнительный инструмент для этого не нужен. Концы соединяемых отрезков ленты помещают в клемму и фиксируют их. При этом нужно проследить, чтобы контактные элементы ленты соприкасались с контактами коннектора. После этого защелку клеммы закрывают. Лента в нем надежно зафиксирована.

Ленту крепят на чистой, обезжиренной поверхности. Если ее обработать грунтовкой или обезжиривающим средством, соединение будет более качественным. После снятия защитной пленки ленту крепят в нужном месте.

Контроллер желательно спрятать, чтобы он не портил интерьер. Например, если производится установка светодиодной ленты на потолок своими руками, контролер можно спрятать за потолочный плинтус.

Для правильного монтажа нужно руководствоваться схемой подключения светодиодной ленты. Существуют различные схемы подключения:

с одним или двумя блоками питания;

двух лент и одного трансформатора;

нескольких LED-лент.

Поэтому очень важно правильно выбрать нужную схему. В противном случае неправильное соединение значительно сокращает срок работы ленты, ее части могут неравномерно светиться. Также нужно обращать внимание на полярность, подключая освещение к трансформатору. Если вы ошибетесь, лента выйдет из строя. Поэтому, если вы не уверены в своих силах, лучше обратиться к профессионалам.

Примеры использования светодиодных лент

Подключаем светодиодную ленту — Видео

www.isolux.ru

Как подключить светодиодную ленту в квартире. Куда спрятать блок питания для светодиодной ленты. Небольшое видео, как подключить своими руками

Что представляет из себя светодиодная лента

Вид и отличительные особенности светодиодной ленты.

Отличительные характеристики светодиодных лент

Тип свечения (свет может быть холодным или теплым).
Цветовые характеристики (один цвет или сочетание нескольких цветов).
Количество светодиодов на одном метре ленты (от этого параметра зависит количество потребляемой энергии и светоотдача).

Подключение светодиодной ленты своими руками

Правила подключения светодиодной ленты.

Параметры при подключении светодиодных лент

Существует два вида светодиодов:

Покрытые защитной оболочкой – слоем лака или силикона.
Без защитной оболочки.

Особенности использования и подключения светодиодных лент.

Особенности как подключать светодиодную ленту

Существует несколько особенностей, которыми отличается подключение светодиодных лент.

Правильная резка лент. Нередко бывает так, что светодиодная лента слишком длинная, и не подходит по размерам. Стандартная пятиметровая лента, которая продается в катушке, вам не нужна, поскольку вы подключаете к сети ее небольшой отрезок. Тогда ленту можно разрезать по специальному месту. Чаще всего линию разреза наносят через три светодиода, поскольку их запараллеливание производится по три штуки. Когда вы обрежете ленту не по линии, которую наметили на заводе-изготовителе, один-два диода с разомкнутой цепью просто не будут работать.

Выполнение соединения отрезков светодиодной ленты. Два куска ленты соединяются пайкой. Каждая линия реза оборудована специальными контактными площадками. Перед началом пайки каждая площадка зачищается и лудится. После чего каждая п

www.elektrokomplektnn.ru

Трансформатор для светодиодной ленты: расчет, выбор, установка, подключение,

Что такое электронный балласт и зачем он нужен?

Необходимость данного устройства связана с тем, что напряжение питания ленточных светодиодов – 12 вольт (или 24 вольта). Соответственно, для подключения к домашней электросети понадобится понижающий блок питания на 12 вольт, снабженный преобразователем напряжения из переменного в постоянное.

Несмотря на то, что для работы устройств можно использовать как импульсные, так трансформаторные источники питания, последние не получили широкого распространения. Это связано как с большим и габаритами и весом, порождающими проблему, куда спрятать такой адаптер, так и низким КПД. Помимо этого силовой трансформатор «жужжит», чем вносит изрядную долю дискомфорта. Но за счет простоты реализации такие схемы популярны среди начинающих радиолюбителей.

Производители блоков питания для диодов предпочитают использовать импульсные схемы, что позволяет повысить мощность адаптеров и уменьшить их габариты и стоимость. Подробную информацию об импульсных источниках питания можно найти на нашем сайте.

Иногда такие БП называют «трансформаторами» для LED-лент, что не совсем корректно, ведь речь идет именно об импульсных преобразователях напряжения, но поскольку такой термин прочно закрепился, мы также будем его использовать.

Варианты исполнения блоков питания для светодиодных лент

В зависимости от функционального назначения электронный балласт выпускается в следующих вариантах исполнения:

В виде компактного сетевого БП. Такие устройства выглядят как обычные зарядки для мобильных устройств.Компактные сетевые блоки питания для светодиодных лент

Данное решение можно назвать эконом вариантом, поскольку из всех видов исполнения оно самое низкое по стоимости. Обратная сторона – низкая мощность, как правило, она не превышает 30-36 Вт (встречаются китайские изделия на 60 Вт, но в них этот параметр сильно завышен). Основная сфера применения – подключение простой подсветки. Главное достоинство – не требуется монтаж, драйвер достаточно воткнуть в розетку, предварительно подключив к выходу ленту.

Компактный блок, помещенный в герметичный пластиковый корпус. Максимальная мощность таких устройств 75 Вт. Встречающийся на китайской продукции показатель 100 Вт не соответствует действительности.Герметичный компактный электронный балласт, закрытый от внешнего воздействия

Отличительные особенности: небольшой вес, компактные размеры, защита от влаги и пыли. Это практически идеальный вариант для организации подсветки в потолочных нишах, если не принимать во внимание высокую стоимость адаптера (почти вдвое дороже аналогов с негерметичным корпусом).

Электронный балласт в герметичном корпусе из алюминия. Этот вариант исполнения рассчитан на суровые условия эксплуатации. Сфера применения таких БП – освещение наружной рекламы, подсветка зданий и других объектов, где производится монтаж светодиодов большой мощности. Установка в качестве адаптера бытовых источников света экономически не обоснована.Блоки питания Arlight в герметичном алюминиевом корпусе

Отличительные особенности: устойчивость к механическому воздействию и деструктивным природным факторам (дождь, снег, УФ излучение). Что касается мощности, то с учетом нередкого изготовления таких адаптеров по спецзаказам, она может быть в довольно широком диапазоне. У типовых изделий этот параметр, как правило, от 80 до 200 Вт. Цена значительно выше, чем у других вариантов исполнения.

Негерметичный балласт. Наиболее популярный БП, широко применяется для питания освещения квартир, офисов и торговых залов. Стоит немного дороже компактного сетевого блока, но может быть значительно мощнее при тех же габаритах. БП в негерметичном исполнении

Кратко об управлении

Говоря о драйверах для LED-лент, нельзя не упомянуть об устройствах управления их свечением, в частности, о диммерах и RGB-контролерах.

Поскольку для питания используются импульсные БП, то регулировать интенсивность свечения ленточных светодиодов путем изменения напряжения, как для ламп накаливания, не получится. Для этой цели потребуется приобрести специальное устройство – диммер, например такой, как представлен на рисунке ниже.

Диммируемый модуль для монохромной светодиодной ленты

Включается такое устройство в разрыв между БП и лентой.

Для управления RGB-лентами используется специальное устройство, как правило, оно выполнено на базе микроконтроллера. Как правило, в него «защиты» несколько программ, позволяющих как управлять интенсивностью свечения с преобладанием того или иного цвета, так и задействовать другие световые эффекты (видео с их демонстрацией несложно найти в сети).

RGB контролер с пультом управления

Включение контролера производится так же, как и диммера (между БП и лентой).

Как выбрать трансформатор для светодиодной ленты?

В первую очередь необходимо определиться с основными характеристиками БП. Для нас значащими являются:

входное напряжение.
напряжение на выходе.
сила тока номинальной нагрузки.

С первым параметром сложностей не возникнет, он должен отвечать стандартам домашней электросети. Напряжение на выходе необходимо подбирать соответственно питанию ленты, оно должно быть 12 или 24 вольта. Что касается мощности адаптера, то он рассчитывается по току номинальной нагрузки с учетом характеристик ленты и ее предполагаемой длины. Расскажем подробно, как он делается.

Расчет мощности блока питания для светодиодов

Чтобы посчитать, какой мощности нужен БП, для начала вспомним производную от закона Ома: , в нашем случае Р – это расчетная мощность, I – номинальный ток нагрузки, U – напряжение питания.

Спрашивается причем тут длина ленты, объяснить проще на примере. Допустим, для реализации проекта нам требуется три метра монохромной ленты SMD 3528 на 12 вольт. В таблице ее характеристик указана мощность 4,8 Вт/м. Исходя из этого, расчетная мощность для 3 метров составит 14,4 Вт. Учитывая оптимизм производителей, добавим запас 30%, получим 18,42 Вт. Следовательно, нам понадобится блок питания с током нагрузки не менее 1,5 А (18,42/12).

Как видите, ничего сложного в расчетах нет, главное учитывать характеристики нагрузки. В качестве примера нижа представлена таблица, где показано, какие бывают светодиоды на 12 вольт.

Таблица: пример характеристик LED-лент на 12 вольт

Обратим внимание, стандартная длина ленты 5 метров, но допускается использовать куски меньшие по размеру (как производится разрез указано на нашем сайте) или подключить сразу два полноразмерных куска или более. О том, как это сделать пойдет речь ниже.

Подключение трансформатора к светодиодной ленте

Как правило, этот этап не вызывает сложностей, поскольку большинство производителей, таких как Feron или Arlight, к своим изделиям прилагают подробную инструкцию. Для тех, кто остановил свой выбор на нонейме, мы расскажем, как производится подключение светодиода к 24 или 12 вольтам.

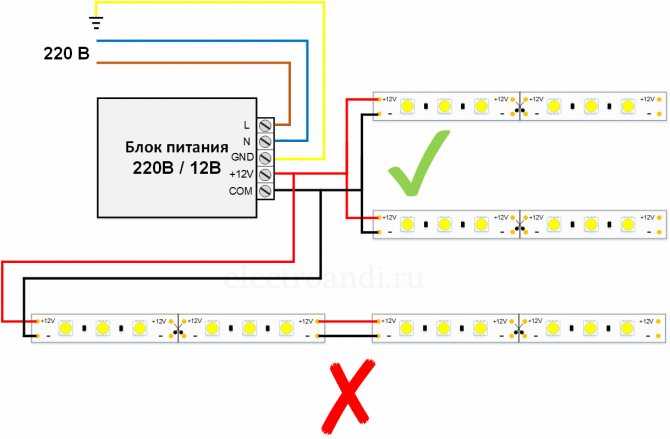

Практикуется две схемы подключения прямая и параллельная, они представлены ниже на картинке.

Схемы подключения А) прямая; В) параллельная

Как правило, последовательная схема подключения нескольких лент не практикуется, за исключением случаев, когда общая длина ленты не превышает 5-ти метров.

Крепление проводов осуществляется к дин-рейке на БП, где указано назначение каждого контакта (пример показан на фото ниже).

Пример подключения ленты к БП

К ленте провода припаиваются или для подключения используются специальные переходники. Что касается расстояния от БП до ленты, то чем оно меньше, тем лучше. На практике адаптеры редко устанавливаются далеко от источников света, поэтому длина кабеля в расчет не принимается.

Самодельный трансформаторный блок питания на 12 вольт

В завершении приведем простую схему БП для питания светодиодного источника света мощностью до 120 Вт на основе интегрального стабилизатора КР142ЕН8Б.

Схема блока питания для светодиодной ленты на 12 вольт

Обозначения:

Резисторы: в схеме не задействованы.
Конденсаторы: С1 и С2 – 100 нФ; С3 – 1000 мкФ х 25 В; С4 и С5 -2200 мкФ х 25 В.
Выпрямитель: VD1 – диодный мост КВРС 15005 или любой другой, рассчитанный на ток не менее 10 ампер;
Диод VD2 – 1N4005 (в качестве альтернативы подойдет любой кремневый диод).
Транзистор VT1 – TIP 3005, собственно подойдет любой биполярник, у которого ток коллектора от 10,0 А и более.
Микросхема DA1 – интегральный стабилизатор КР142ЕН8Б, в качестве альтернативы можно использовать МС7812ВТ или подобные аналоги.
ТР1 – допускается использование любого понижающего трансформатора со вторичной обмоткой рассчитанной на напряжение 12-18 В и ток нагрузки от 10,0 А.

Собранная схема не требует настройки, если сборка была произведена правильно. Этот БП может запитать как обычную ленту на 12 вольт 60 ватт, так и более мощные источники света.

Собирать с нуля импульсный инверторный БП бесперспективно. Проще приспособить для этой цели готовое устройство, например, взять со сгоревших в люстре ламповых энергосберегающих светильников электронный баланс и отремонтировать его, внеся небольшие изменения (увеличить напряжение и потребляемый ток). По сути, это готовые импульсные БП.

Сопутствующие вопросы

Довольно часто можно услышать вопрос, где используются ленты на 24 вольта, как правило, их используют для освещения. Они могут крепиться клейкой лентой к специальной подложке, рассеивающей тепло или закладываться в профиль для светодиодной ленты, крепящийся на потолок или стены. Подбор БП, расчет мощности и схема подключения светодиодов к 24 вольтам, производится по тому же принципу, что был описан выше.

Что делать, если сгорел один или несколько диодов? Ремонт в данном случае не требует больших усилий. Необходимо визуально найти сгоревший сегмент, определить его довольно просто по внешнему виду, далее он вырезается по меткам на ленте. Оставшиеся куски следует соединить проводом соответствующего сечения, соблюдая полярность. SMD элементы довольно маленькие, перепаивать их не имеет смысла, выгоревший сегмент лучше удалить. Потеря одного из них глобально не отразится на суммарной мощности источника света.

Сколько можно подключать лент к БП? Все зависит от мощности адаптера и характеристик источника света, который от него питается.

Что делать, если с электронного балласта слышен треск или другие не характерные звуки? Следует немедленно отключить питание и произвести технический осмотр устройства.

Источник: https://www.asutpp.ru/transformatory-dlja-svetodiodnyh-lent. html

oremonte72.ru

Реле напряжения схема своими руками
Ремонт инфракрасного обогревателя своими руками
Ремонт вытяжного вентилятора
Как делать теплый электрический пол под плитку
Как соединить алюминиевый и медный провод в коробке
Пылесос стал плохо всасывать что делать
Установка счетчика на свет
Pf коэффициент мощности
Мультиметр м832
Закон кулона гласит
Как сип крепить к стене

3 вида блока питания светодиодной ленты

Источником напряжения для большинства светодиодных лент (кроме Led лент 220В), являются блоки питания. Сами ленты непосредственно в сеть не подключаются.

Для них нужно устройство, которое преобразует переменное напряжение 220В в постоянное 12V или 24V. Это своего рода понижающий электронный трансформатор.

Безусловно, есть ленты работающие и от других напряжений, но самыми ходовыми являются 12-ти вольтовые модели.

Драйверы и блоки от компьютера — можно или нет

Давайте рассмотрим подробнее вопрос какие блоки питания бывают и где лучше использовать те или иные БП. Ведь для подключения светодиодной подсветки в спальне, на улице или в бассейне, применяются совершенно разные экземпляры.

При этом не путайте блоки питания и драйверы. Это совершенно разные устройства и выполняют они разные задачи.

Подключив светодиодную ленту от драйвера, можно запросто ее спалить и вывести из строя. Почему так происходит, объясняется в отдельной статье.

Еще часто задаются вопросом, а можно ли вместо стандартного магазинного блока, использовать блоки питания от компьютера?

Если у него характеристики совпадают с характеристиками led ленты — есть постоянное стабилизированное напряжение 12В + достаточная мощность, то подключайте.

Все будет светиться и работать исправно. Однако для качественно подсветки, лучше подбирать специализированные виды. Давайте к ним и перейдем.

Негерметичный блок питания

Начнем с самого распространенного — негерметичного блока питания. Он представляет из себя металлическую коробочку с перфорированным корпусом.

Такие виды чаще всего используются для подсветки внутри сухих помещений — спальни, залы, коридоры, офисы. Они не имеют никакой влагозащиты и снабжены значком IP20.

Популярность данных блоков объясняется тремя факторами:

дешевизна

более долгий срок службы из-за лучших условий охлаждения

легко можно найти экземпляры большой мощности (свыше 100Вт)

Если вы купите подобный блок у качественного производителя — это будет оптимальный вариант для вашей подсветки. Правда все равно не надейтесь что он прослужит дольше самой ленты.

Рано или поздно они выходят из строя. Из-за каких причин это происходит и как подобного можно избежать, читайте в статье по ссылке ниже.

Такие блоки еще выпускаются в формате Slim. Причем весьма габаритная модель шириной 10-15см, может быть одинаковой по мощности с моделями Slim, которые не шире спичечного коробка.

Правда качество сборки и долговечность от этого проигрывает. Если большие экземпляры нужно выбирать с запасом по мощности в 30%, то для Slim девайсов этот запас уже составит минимум 50%.

Подробнее о том, как грамотно подобрать мощность, используя всего одну универсальную формулу, читайте ниже.

Ну а еще не забывайте, что чем больше коробочка, тем больше функциональности она может в себе нести. Помимо простого трансформатора в ней можно установить как диммер, так и дистанционное управление.

Покупаете одно устройство, а получаете 3 в 1.

Все габариты конечно же зависят от мощности. Например для маломощной подсветки (60-80Вт), подойдут даже миниатюрные модели устанавливаемые на din-рейку.

Но самое главное запомните, что все подобные блоки используются только в сухих помещениях. Их нельзя монтировать:

в ванной

на кухне возле раковины

на складе

на крыше

и тем более на улице

Еще часто можно встретить небольшие БП ноутбучного исполнения.

1 of 2

Для коротких отрезков маломощной светодиодной ленты — их также можно считать вполне приемлемым вариантом.

Миниатюрные же адаптеры, напоминающие зарядку от телефонов, рассматривать не будем.

Они рассчитаны на очень специфичное и маломощное освещение, и зачастую продаются вместе с лентой в комплекте.

Ничего здесь выбирать и ломать голову с подбором мощности не нужно.

Герметичные блоки питания

Герметичные модели полностью запечатаны в водонепроницаемом корпусе.

Внутри них помещается схема со всей электроникой и заливается силиконовым компаундом. Доступ влаги или влажного воздуха внутрь таких изделий перекрыт на 100%.

С одной стороны это и хорошо, но с другой стороны, вы тем самым ухудшаете условия охлаждения. Нагревающиеся электронные компоненты, просто не будут успевать толком охлаждаться.

И стоит хоть чуть-чуть нагрузить такую модель даже до номинальных параметров, как вам тут же будет обеспечен поход в магазин за новым экземпляром.

Чтобы подобного избежать, выбирайте БП не в пластиковых корпусах, а в алюминиевых.

Теплоотвод у них на порядок лучше. И на улице им не страшен не только дождь, но и солнце и мороз.

Эти блоки питания имеют степень защиты IP67. Их можно устанавливать:

на улице

во влажных помещениях

Однако при этом их запрещено погружать в воду. Для подводной подсветки бассейнов, прудов или фонтанов, лучше воспользуйтесь иными устройствами.

Из-за своих компактных размеров их часто применяют для подсветки потолка. Они хорошо встают в узкую нишу и без проблем прячутся за не высокими бортиками.

Главный их недостаток — это стоимость. Они дороже не герметичных моделей минимум в 2-3 раза.

Второй существенный минус — малая мощность. В пластиковом корпусе можно найти разновидности до 75Вт включительно. В алюминиевом — до 100Вт.

Если же у вас подсветка чуть мощнее, да еще с учетом необходимого запаса, придется покупать уже 2 или 3 блока питания. После чего, мудрить с параллельным подключением схем.

Полугерметичные блоки

Если же вас не устраивает ни один из вышеприведенных вариантов и переплачивать вы не намерены, то обратите внимание на третий вид блоков. Это полугерметичные модели.

По английски они называются Rainproof, хотя полноценной защиты от дождя и не обеспечивают.

Поэтому ставить их непосредственно на улице под открытым небом нельзя. Здесь индекс влагозащиты равен IP54.

Где же их можно монтировать? Они идеально подойдут для следующих помещений:

большие склады

чердаки

садовые беседки

подсобные и неотапливаемые помещения

У этих полугерметичных блоков есть защитный корпус и крышка, которая легко открывается, предоставляя доступ ко всем внутренностям. По бокам расположены вентиляционные отверстия.

Но в отличие от простых насверленных «дырок» в негерметичных экземплярах, эти отверстия имеют защиту от капель в виде выпуклого ската.

Главная конструктивная особенность таких БП — наличие встроенного внутреннего вентилятора.

К примеру в негерметичных блоках, вентилятор ставится в мощные экземпляры, начиная от 300Вт.

В этих же моделях, встроенное охлаждение идет уже в девайсах мощностью всего 60Вт.

Недостаток отверстий для охлаждения приходится компенсировать принудительным обдувом. Также сама микросхема здесь заливается прозрачным эпоксидным материалом.

Существенный их недостаток — шумность. Поэтому применять их в жилых помещениях не рекомендуется.

Также при одинаковой мощности, они имеют самые большие габариты среди всех остальных блоков питания. Поэтому чтобы спрятать такую коробку, придется хорошенько поискать подходящее место, либо мастерить отдельную площадку.

Подобрать себе подходящие блоки питания можно у проверенных китайских товарищей:

негерметичные — тута

Slim модели — здесь

герметичные — отсюда

Как скрыть блок питания светодиодной ленты

Вообще говоря, адаптер и блок питания для светодиодной ленты обычно видны. С эстетической точки зрения многие домовладельцы планируют скрыть источник питания светодиодной ленты. В этой статье мы обсудим, как спрятать светодиодные ленты и блок питания , чтобы сделать вашу комнату чище и привлекательнее.

Зачем прятать блок питания светодиодной ленты?

Как упоминалось выше, светодиодная лента и питание обычно видны и имеют большие размеры. Его обычно монтируют на стену, что может в большей или меньшей степени повлиять на эстетику помещения. Скрытие блока питания светодиодной ленты — отличный способ создайте более чистый и элегантный вид для вашего дома.

Кроме того, скрытие источника питания светодиодной ленты поможет защитить блок питания от случайного повреждения . Риск того, что ваш источник питания будет скрыт и поврежден, также значительно снизится, что даст вам больше спокойствия.

Гибкая светодиодная лента с блоком питания

Факторы, которые необходимо учитывать перед поставкой светодиодной ленты

1. Достаточное вентиляционное пространство — убедитесь, что имеется достаточное вентиляционное пространство, когда прячете светодиодные ленты и блок питания. В противном случае он перегреется и станет пожароопасным.

2. Храните в недоступном для детей и домашних животных месте. — Храните блок питания светодиодной ленты в недоступном для детей и домашних животных месте, чтобы они не могли пораниться или повредить блок питания.

3. Охлаждение блока питания — Светодиодная лента и блок питания нагреваются во время работы. Если он не будет должным образом охлажден, это может привести к пожару. Очень важно, чтобы он находился в хорошо проветриваемом помещении.

4. Нет воды — Убедитесь в отсутствии возможности образования воды или водяного пара в окружающей среде. Влага в источнике питания может привести к возникновению опасности. Пожалуйста, спрячьте светодиодную ленту в сухом и безопасном месте.

Несколько советов, как спрятать блок питания светодиодной ленты

1. Крышка блока питания : Самый распространенный и удобный способ спрятать источник питания, который можно найти в Интернете или в магазинах . И вам не нужно беспокоиться о том, что ваш блок питания будет поврежден или заблокирован, и это менее заметно.

2. За мебелью : Еще один хороший способ спрятать адаптер и блок питания для светодиодной ленты — разместить их за мебелью. Если вы не хотите покупать крышку, разместите блок питания за предметом мебели и спрячьте его.

3. В шкафу : Поместите светодиодную ленту в небольшую коробку или даже коробку для обуви и спрячьте их внутри шкафа/туалета, чтобы предотвратить попадание пыли или мусора через щели или отверстия.

5050 Лента RGB

. Не забудьте убедиться, что источник питания защищен от падения и создания опасности.

5. За зеркалом : Поместите блок питания на небольшой монтажный кронштейн и прикрепите его к задней части зеркала, где он будет полностью скрыт от глаз. Если вам нужно заменить батареи или сделать какие-либо другие настройки, он все равно будет легко доступен.

6. Под полом : Если есть место для обхода или доступ к нижней стороне пола, что также является отличным местом для скрытия светодиодной ленты, вы можете использовать кабельную стяжку или что-то другое крепеж, чтобы закрепить его на балке пола.

Заключение

Сегодня светодиодные ленты играют жизненно важную роль в декорировании домов, автомобилей и других жилых и коммерческих помещений. Они зарекомендовали себя как важная декоративная деталь, экономически выгодная для освещения определенных зон, а также в качестве источника света или акцентного освещения. Ищете высококачественную светодиодную ленту ? Yoshiny — лучший вариант для вас! Пожалуйста, не стесняйтесь обращаться к нам по телефону [email protected] для получения дополнительной информации о наших светодиодных лентах.

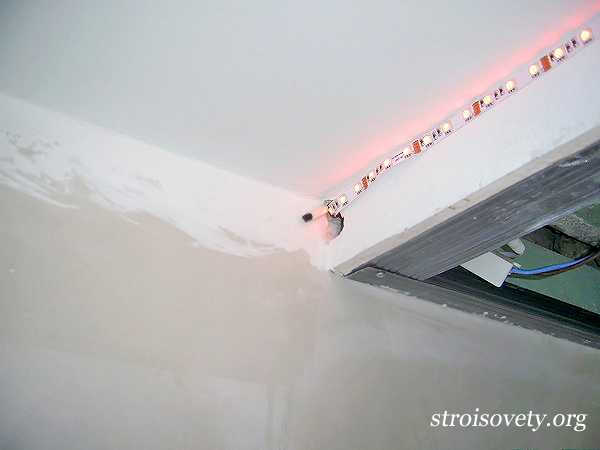

Как установить светодиодные ленты на потолке

Вот самое интересное руководство, которое вы искали. Как воплотить в жизнь светодиодную RGB-комнату вашей мечты!

Здесь вы найдете советы о том, как лучше всего разместить светодиодную ленту, пошаговое руководство и альтернативные варианты установки.

Вы можете установить светодиодные ленты вокруг потолка, измерив длину периметра потолка, используя высококачественную ленту со встроенным клеем и решив установить ленту за углублением или сводом для красивого, впечатляющего, но роскошного светового эффекта. .

Как установить светодиодные ленты на потолке: пошаговое руководство

Вот пошаговое руководство по установке светодиодных лент. Однако, прежде чем начать процесс, подключите светодиоды и убедитесь, что они работают, а затем продолжите проект.

Измерьте периметр потолка вашей комнаты, включая все углы и повороты.
Убедитесь, что вы также измерили расстояние от розетки, если в блоке питания есть короткий провод. Для оптимальной визуальной привлекательности и минимальных потерь дополнительной катушки или дополнительной проводки убедитесь, что розетка питания находится как можно ближе к источнику питания, который поставляется с вашей катушкой со светодиодной лентой.
Поскольку светодиодные ленты имеют определенную длину, теперь вы можете решить, хотите ли вы одну или несколько катушек со светодиодной лентой. Вы можете легко отрезать полосы до нужной длины, если на катушке предусмотрены специальные точки для резки меди.
Теперь, чтобы ваши светодиодные ленты прослужили так долго, как они предназначены, ваша установка должна хорошо проветриваться с потоком воздуха в комнате, а не быть загроможденной громоздкой мебелью или плотными шторами. Кроме того, обязательно используйте покрытие, обеспечивающее хороший отвод тепла (например, алюминий, не используйте дерево), и достаточно широкое и глубокое для вентиляции.
А вот и самое интересное. Все заклеить! Некоторые высококачественные полоски поставляются со встроенным клеем на обратной стороне полосок, которые вы очищаете и приклеиваете. Так что снимите клей и приклейте туда, где вы хотите их разместить.

Кстати, вот простой калькулятор периметра, который подскажет общую длину и количество необходимых полос. Просто заполните длину ваших стен.

Некоторые производители гарантируют, что встроенная лента также предназначена для отвода избыточного тепла.

Для других планок требуется внешняя двусторонняя лента, которую нужно приклеить сначала к полосе, а затем к стене, своду или потолку.

Это может быть утомительным процессом и может выйти из строя раньше, чем ожидалось.

Однако предположим, что ваш потолок имеет пористую или текстурированную конструкцию. В этом случае вам нужно подумать о добавлении внешней двойной ленты или настенного клея, чтобы лучше удерживать его.

Не забудьте снять примерно 3-5 дюймов ленты за один раз, чтобы упростить обращение.

Измерения могут пойти не так, но не беспокойтесь. Если вы измерили полосу до того, как приклеили ее скотчем, и обнаружили, что она не соответствует длине, оставьте дополнительный зазор в конце всей длины.

Таким образом, вы можете добавить больше световых полос при повторном заказе или соединить полосы, которые у вас уже есть.

Как установить светодиодные ленты в подвесной потолок?

Подвесные потолки, иногда называемые подвесными потолками, когда у вас есть дополнительный «фальшивый» потолок, висящий под основным, идеально подходят для светодиодных лент.

У вас может быть чистый современный потолок, который выглядит как парящий, со светодиодами, обеспечивающими идеальный современный акцент, особенно если вы выберете RGB-подсветку для прохладного цветового оттенка, освещающего ваш дом.

Здесь нет необходимости в дополнительном своде или молдинге.

Установка ленточных светильников на подвесной потолок во многом связана с теми же трудностями, что и установка их на любой другой потолок.

Две основные специфические проблемы связаны с электропитанием и позиционированием.

Когда дело доходит до источника питания, вы должны помнить, что ваш парящий потолок, скорее всего, будет центральным.

Это означает, что для доступа к розетке необходимо провести кабели светодиодных лент из подвесного потолка вдоль основной поверхности, а затем вниз по стене.

Некоторые плавающие потолки доходят до стены, поэтому кабель легче спрятать.

Но если у вас нет, вам нужно либо найти тонкий способ скрыть кабель, либо проявить большую хитрость (но также и довольно хитрую) и провести кабель через основной потолок в пространство в стене.

Однако это серьезный ремонтный проект, и его не стоит делать, если вы не знаете, что делаете.

Что касается позиционирования, то есть два варианта, с которыми вам нужно определиться.

У вас будут либо полосы света, ориентированные вертикально, прикрепленные к раме, поддерживающей фальшпотолок, либо они будут горизонтальными, направленными вверх.

Если вы прикрепите их к раме, в которой могут быть зазоры, светодиодная лента может быть недостаточно прочной, чтобы закрепить их.

Возможно, вам понадобятся широкие скобы или более сильный клей для точек соприкосновения.

Если вы решите расположить светодиоды горизонтально, убедитесь, что они находятся за кромкой — вашему потолку нужна кромка; в противном случае вы все равно увидите настоящую неприглядную световую полосу.

Расположите их как можно ближе к краю, чтобы световые точки не падали на раму, поддерживающую потолок.

Вы можете использовать герметичные тросовые фонари, если хотите гарантированно постоянный свет, но это, скорее всего, не понадобится.

Одно из преимуществ подвесного потолка заключается в том, что вам, скорее всего, не потребуется подключать столько ленточных светильников, что может привести к падению напряжения, если они будут включены последовательно.

Где на потолке размещать светодиодные ленты?

Начальная точка ваших полосок действительно имеет значение, потому что розетка будет находиться в этой области.

Если вы заядлый пользователь YouTube или TikToker, то вы определенно не хотите, чтобы неприятные провода показывались в ваших видео.

В противном случае провод, идущий от розетки к источнику питания светодиода, должен быть незаметен, например, за какой-либо мебелью, дверью или возле угла стены.

В качестве альтернативы вы можете использовать защитный кожух для кабеля, подобный этому на Amazon.

После того, как ваши ленточные светильники подключены, вам нужно решить, где их разместить на потолке.

Если вы хотите осветить большую часть потолка, разместите полосы на расстоянии 3-5 дюймов от потолка.

Если вы хотите осветить большую часть стены, разместите полоски вокруг потолка на фут ниже потолка, чтобы оставалось достаточно места для освещения вверх.

Самый идеальный способ установки светодиодов – это место, где их отдельные светодиоды не будут резко видны и спрятаны, предотвращая резкие блики, исходящие от ваших глаз.

Некоторые потолки имеют встроенное углубление и называются опускающимися потолками, подвесными потолками или подвесными потолками.

Имеется небольшое место для вставки светильников, если это необходимо, и в нашем случае это идеальное место для скрытия открытых светодиодных лент.

Как скрыть светодиодную ленту на потолке?

Таким образом, спрятать потолочные светодиодные ленты относительно просто — у вас уже есть идеальное место для укрытия.

Прежде чем рассказать вам о дополнительных способах скрытия светодиодных лент, я хочу рассказать вам, почему ленты лучше смотрятся в молдингах, углублениях и скрыто.

Учтите, прежде всего, что ваша светодиодная лента не будет включена все время в ночное время, так как это приведет к излишней нагрузке на трансформатор или блок питания. Также подумайте о дневном времени! В обоих этих случаях ваши светодиоды выключены.

Когда полоски сняты, на них не очень приятно смотреть. Они покрыты цифрами, а проводка и все мелкие электрические компоненты, такие как диоды и резисторы, видны.

Более того, на ваше зрение также влияют незакрытые светодиоды. Помимо бликов, о которых я упоминал ранее, яркий нерассеянный свет светодиодов оставляет в ваших глазах отпечаток, который является «остаточным изображением».

Итак, взглянув прямо или косвенно на открытые светодиоды, когда вы закроете глаза, вы увидите крошечные черные точки света, что является результатом чрезмерной стимуляции рецепторов нашей сетчатки.

Теперь, когда вы знаете несколько серьезных причин, по которым стоит спрятать свет, давайте рассмотрим еще несколько способов.

Таким образом, идеальный способ спрятать светодиодные ленты — это, конечно же, использовать подвесные потолочные крепления, которые уже есть в вашей комнате.

В качестве альтернативы вы можете использовать свод, чтобы обеспечить дополнительное пространство для скрытия и установки полос.

Чтобы добиться такого вида, купите алюминиевый свод, который представляет собой алюминиевую полосу с углублением для размещения светодиодных лент и приподнятым краем, чтобы скрыть их от глаз.

Кромка расположена достаточно низко, чтобы из нее исходило мягкое мистическое свечение.

Эта установка выглядит лучше всего, поскольку она скрывает черную полосу с точечными огнями и сохраняет некую загадочность и романтичность источника света. В данном случае меньше значит больше!

Еще одно похожее решение — купить гибкие светодиодные профили, которые бывают самых разных размеров в зависимости от потребностей проекта.

Светодиодный профиль полностью вмещает светодиодную ленту. Свет проходит через рассеянную поверхность, создавая прекрасный эффект свечения по комнате.

При использовании на полу такой корпус позволяет ходить по светодиодной ленте, не повреждая ее.

Как скрыть разъемы светодиодных ламп?

Итак, у вас есть элегантные светодиодные светильники, установленные в вашем жилом помещении, все подключено и отлично работает, но теперь у вас есть несколько уродливых соединительных проводов.

И на фоне ваших стен или потолка они действительно выделяются, особенно если это черный провод на фоне чистой белой или светлой стены.

Проще всего спрятать их с помощью чехла для шнура (Amazon). Они могут быть изготовлены из различных материалов, поэтому выбирайте цвета, которые лучше всего смотрятся в вашей комнате.

Вы можете купить ленту, которую просто наклеиваете прямо на стену — у нее будет выступ в центре, где проходят кабели.

Более распространена фиксированная крышка, обычно тонкая пластиковая коробка.

Вы просто размещаете кабели в креплении открытой коробки, а затем прикрепляете крышку к стене, обычно с помощью двустороннего скотча. Тем не менее, некоторые из них будут более прочными, если вы предпочитаете, и их можно привинтить.

Коробка обычно является лучшим вариантом, потому что провода могут попасть под ленту, если вы не будете осторожны. Это будет более заметно, но они все еще относительно незаметны.

После того, как вы установили крышку на разъемы, большинство из них можно покрасить в цвет вашей стены или потолка.

Вот почему всегда полезно сохранять остатки банок с краской! Покрасьте крышку в тот же оттенок, и вы едва заметите, что она там.

Предположим, вы хотите больше заниматься своими руками. В этом случае вы можете проложить кабели к источнику питания через стену с помощью кабельной лицевой панели (Amazon).

Вам понадобится специалист с опытом правильной укладки кабелей

Можно ли устанавливать светодиодные ленты без паза?

Вы, должно быть, задаетесь вопросом из-за всех этих разговоров о том, чтобы спрятать световые полосы, не является ли такой большой ошибкой установка каких-либо светильников, не скрывая их?

Ну, конечно, вы можете установить их как есть. На самом деле, если вы начинаете со своими проектами светодиодных лент и у вас достаточно бюджета только для экспериментов с катушкой, вы можете не приобретать дополнительную крышу.

Используя прилагаемую ленту, вы можете просто приклеить ленточные светильники непосредственно к стенам или потолку, и, возможно, вы даже предпочтете «голый» вид!

Причина, по которой его нужно спрятать в своде или углублении, состоит в том, чтобы уменьшить блики и придать помещению более эстетичный вид.

Блок питания светодиодной ленты куда спрятать: Интересное о LED » Куда спрятать блок питания светодиодной ленты
