Если составить рейтинг сооружений, которые точно не останутся незамеченными, то трубы теплоэлектростанций (ТЭС) займут в нем лидирующие позиции. Вертикальные махины с красно-белым окрасом видны издалека.

Рассказываем, на каких четырех угольных ТЭС в Красноярском крае трубы самые высокие, и объясняем, почему.

Трубы на теплоэлектростанциях нужны, чтобы создавать тягу — силу для отвода дымовых газов от котлов и удаления продуктов горения подальше в атмосферу.

Скачать

НА 100 МЕТРОВ ВЫШЕ СТАРШИХ СЕСТЕР


В советское время тема экологии не обсуждалась так широко, как сегодня. Не была развита научно-методическая база по оценке и контролю выбросов оксидов серы, оксидов азота и бенз(а)пирена. Но при проектировании дымовых труб на теплоэлектростанциях так же, как и сегодня, руководствовались принципом «не навреди» — старались уменьшить нагрузку на окружающую среду.

На Назаровской ГРЭС Сибирской генерирующей компании, которая начала строиться в 1961 году, — четыре дымовых трубы. Самая высокая — 250 метров (48-е место в мире). Ее построили для энергоблока №7 и ввели вместе с ним в эксплуатацию в 1968 году.
Фото из музея Назаровской ГРЭС
Скачать

Блок №7 проектировался на выдачу мощности 500 МВт. Основное оборудование включило в себя котел, рассчитанный на производство 1600 тонн пара в час. Для соблюдения нормы предельно допустимых концентраций вредных примесей в воздухе трубу решили сделать высотой 250 метров. Для сравнения: две трубы Назаровской ГРЭС, построенные раньше, — по 150 метров. Еще одна — 180 метров.



Кстати, при проектировании высоты четвертой дымовой трубы Назаровской ГРЭС впервые в России в расчет брались выбросы не только золовых частиц, но и оксидов серы и оксидов азота.
Младшая «сестра» — самая высокая
Скачать


Интересный факт: На момент строительства четвертая дымовая труба Назаровской ГРЭС была второй по высоте в мире, и уступала только трубе тепловой электростанции Mitchell Power Plant (Маундсвилль, Западная Вирджиния, США).

ВИНОВАТЫ НЕ ЯПОНЦЫ, А «УПРЯМЫЙ» ГРУНТ

370 метров, год завершения строительства — 1985. 1-е место среди промышленных труб в России и 5-е — в мире. На 46 метров выше, чем Эйфелева башня!  Все это — о дымовой трубе Березовской ГРЭС ПАО «Юнипро».
1982 год, Березовская ГРЭС. Начало строительства дымовой трубы высотой 370 метров
Скачать

Кто-то пошутил, что эту трубу хотели сделать еще выше, но возразили японцы: они якобы побоялись, что выбросы будет долетать до них. Если говорить серьезно, то проектную высоту на самом деле снизили на 50 метров — но по другим причинам.

Березовская ГРЭС — единственная электростанция России с котлами мощностью 800 МВт, где в качестве топлива используется уголь. Одна труба рассчитана на 4 энергоблока. Проектировщики решили удлинить ее до 420 метров — чтобы большая часть выбросов рассеивалась как можно выше.

Котлован под строительство готовили почти полгода. Прочная скальная порода грунта не поддавалась землеройной технике, пришлось привлекать взрывников.


Интересный факт: первую лопату бетона в основание трубы Березовской ГРЭС заложил министр энергетики Петр Непорожний.
Министр энергетики Петр Непорожний, 23 апреля 1981 год
Скачать
11 ЛЕТ ОЖИДАНИЯ


Труба Красноярской ТЭЦ-3 СГК (275 метров, 1991 год) — самое высокое рукотворное сооружение в городе. Ближе нее к звездам в округе — только гора Такмак в заповеднике «Столбы» (511 метров). В списке самых высоких труб электростанций мира труба Красноярской ТЭЦ-3 — на 34-м месте и на 10-м месте в России.
Выше — только звезды и гора Такмак
Скачать

Труба возводилась для энергоблока № 1 Красноярской ТЭЦ-3, до ввода которого станция вырабатывала только тепловую энергию.



При строительстве этого энергоблока, состоящего из котла производительностью 670 т/ч и турбины, внедрялись самые современные технологии. Так, мощнейший электрофильтр станции позволяет улавливать 99,7% золы.
В начале была труба
Скачать

Интересный факт: 275-метровую трубу на Красноярской ТЭЦ-3 возвели на 11 лет раньше, чем энергоблок. В стране тогда было сложно с экономикой и финансами, и сделать все быстро и последовательно не получалось.

ЗОЛОТАЯ СЕРЕДИНА

Скоро в топ-лист самых высоких в крае войдет труба Красноярской ТЭЦ-1 СГК. Она будет 275-метров и заменит собой три старых, которые возводились больше 70 лет назад для паровых котлов мощностью 150 – 230 т/ч. В те годы санитарно-защитная зона станции составляла 2-3 км, и жилые строения располагались значительно дальше этого расстояния.



Со временем город расстраивался, требовал больше тепловой и электрической энергии, и на станции вводились новые мощности.

СГК разработала программу экологической модернизации станции. Первый ее этап — строительство новой высотной трубы. На сегодняшний день она достигла 140 метров. Более 50 процентов готовности!
Скачать

На вершине уже установили сигнальные огни: чтобы сооружение «замечала» авиатехника. Сейчас работы ведутся быстрее, чем вначале: к устью труба сужается, и ярусы, из которых состоит труба, теперь по диаметру меньше, чем у основания.

Строительством занимаются профессиональные трубоклады из Новосибирска: бригада из 40 человек. За последние несколько лет это для них самый крупный объект. «Под ключ» они его планируют сдать в 2020 году.

Новая труба будет оборудована лифтом для персонала, системой экологического мониторинга: датчиками контроля температуры, давления, содержания и скорости движения веществ, которые уходят вместе с дымовыми газами.

Интересный факт: проект большой экологической модернизации Красноярской ТЭЦ-1 начался с управляемого промышленного взрыва, которым снесли одну из трех старых труб — чтобы освободить место для новой.

ГОВОРЯТ ЭКСПЕРТЫ

Почему трубы ТЭЦ красят в бело-красные полоски

Все видели эти высоченные трубы теплоэлектроцентралей (ТЭЦ), из которых валят клубы дыма. Как правило, они красно-белого цвета, реже — серые. И сейчас мы вам расскажем, для чего трубам нужен такой полосатый раскрас.

Ирина Слепухина

У теплоэлектроцентралей есть два типа труб, одни из которых часто красят в красно-белые полоски. Рассказываем, для чего это нужно

Но прежде чем мы перейдем к ответу на главный вопрос, разберемся с устройством и принципом работы теплоэлектроцентрали (ТЭЦ).

Как работает теплоэлектроцентраль

Теплоэлектроцентраль – она же ТЭЦ — помимо генерации электроэнергии осуществляет подачу горячей воды в центральную систему отопления и для бытовых нужд.

При этом устроена она достаточно просто. В топку одновременно поступают топливо (в России это измельченный уголь) и разогретый воздух — окислитель. Тепло от сгорания угольной пыли превращает воду, поступающую в котел, в пар, который затем под давлением подается на паровую турбину. Под воздействием мощного потока она начинает вращаться, приводя в движение ротор генератора, который преобразует механическую энергию в электрическую.

Проходя через рабочее колесо турбины, отработанный пар поступает в конденсаторы, где снова превращается в воду и возвращается назад в рабочий цикл производства. Но температура такой воды слишком высока, чтобы сразу вернуться в систему, поэтому для ее снижения устанавливают градирни. Так называются эти высокие конусообразные башни, через которые выходит пар.

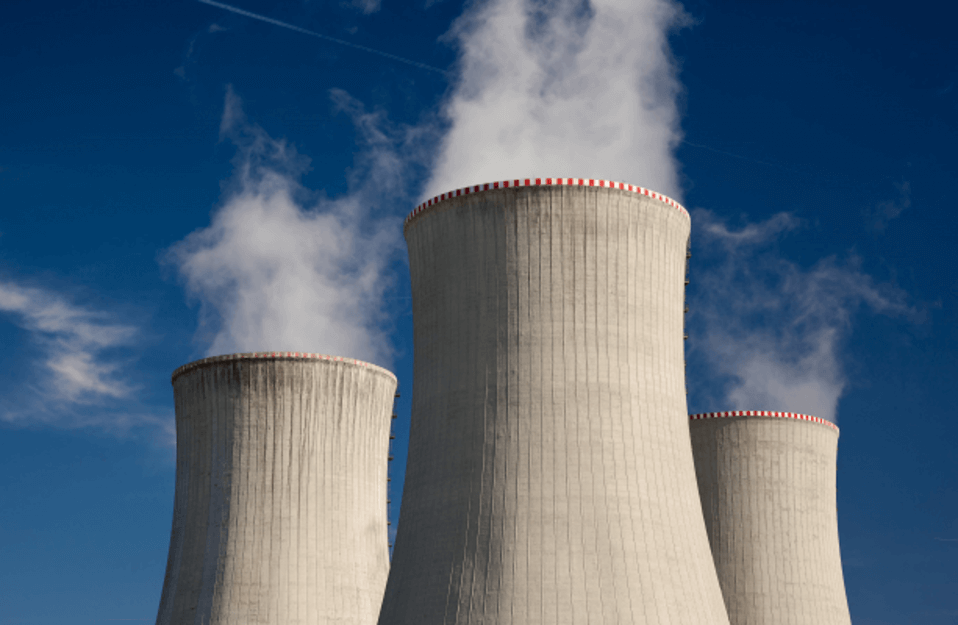

В этих градирнях горячая вода подается насосами наверх к вершине башни и разбрызгивается оросительной системой через множество специальных форсунок. В это же время снизу через специальные окна в градирню  поступает воздух. Он движется вверх под действием естественной тяги, которая образуется внутри из-за перепада высоты.

При этом часть горячей воды успевает испариться и выходит вместе с воздухом через сопло градирни в виде пара. Собственно, именно его мы видим в виде белых облаков над тепловыми электростанциями. Некоторые люди считают, что эти выбросы загрязняют воздух или даже ядовиты, но по факту никакой опасности в них нет. После этого оставшаяся часть воды, остуженная воздухом, под действием силы тяжести стекает вниз к основанию башни в специальный установленный водосборник. А оттуда попадает обратно в систему.

Для чего нужны полосатые трубы

Другое дело – дымовые трубы, которые используются для выброса дыма из водогрейных и паровых котлов. Для нагрева воды в таких котлах в качестве топлива используется уголь, газ или мазут. А значит без процесса горения и дыма их работа невозможна. Вот из них уже, в отличие от градирен, выходит дым с остатками продуктов горения.

Почему они такие высокие и красно-белые

Задача этих труб заключается в выведении газа после сжигания топлива на безопасную для людей высоту. Соответственно, чем выше труба, тем дальше и лучше рассеивание.

Дым выходит из трубы за счет тяги, которая, как и в градирнях, возникает из-за разности высоты и диаметра выходного отверстия. Хоть с первого взгляда и кажется, что эти трубы прямые, на самом деле они конические.

А в красно-белые полосы их раскрашивают по требованиям авиационной безопасности. Сочетание красного (иногда оранжевого) и белого цветов легче всего увидеть в различных погодных условиях, поэтому подобным образом маркируются дымовые трубы в радиусе четырех километров от аэродромов, и все трубы более 50 метров высотой не зависимо от расположения.

Применение бесшовных стальных труб для котлов высокого давления на ТЭЦ

Английский

Испанский

Главная  >  Горячие новости  >  Актуальные новости

Дата:2021-11-26    ключевые слова: котельная труба высокого давления, тепловая электростанция, бесшовная котельная труба

Строительство электростанций, работающих на ископаемом топливе, обычно включает планирование, проектирование и контроль цикла водяного пара. Бесшовные стальные трубы и фитинги для котлов высокого давления различных размеров, изготовленных из различных материалов, являются одним из ключевых компонентов для нормальной работы этих электростанций. Независимо от того, через какую часть электростанции проходит вода или пар. Так же, как и кровеносные сосуды человеческого организма, они могут обеспечить безопасную и надежную работу электростанций, тем самым оказывая существенную помощь энергоснабжению.

Современные электростанции достигают более высокой эффективности работы за счет использования более высоких рабочих температур и рабочих давлений. Это способствует защите окружающей среды, помогая поддерживать стоимость энергетических проверок. В технологическом плане это означает, что при производстве бесшовных стальных труб и фитингов для котлов высокого давления возрастают требования к материалам.

Рабочая температура и опорное давление системы бесшовных трубопроводов высокого давления для тепловых электростанций в условиях высокой температуры и высокого давления:

Система бесшовных трубопроводов высокого давления передает пар в условиях высокой температуры и высокого давления, или пропускает воду в условиях умеренной температуры и высокого давления.

Максимальное давление пара и температура бесшовного трубопровода главного пара высокого давления около 600 °С и 280 бар соответственно; пар в пароперегревателе используется для подачи в паровую турбину высокого давления. Высокотемпературный промежуточный трубопровод также должен выдерживать высокие температуры, но его давление ниже, чем у основного паропровода. Пар, извлеченный из паровой турбины питательной воды высокого давления, нагревается в подогревателе и поступает в паровую турбину низкого и среднего давления.

Бесшовный трубопровод высокого давления транспортирует жидкую воду в корпус котла при умеренной температуре 320°C и высоком давлении 370 бар.

Чтобы адаптироваться к потоку пара большой мощности и высокого давления, система бесшовных трубопроводов главного пара высокого давления нуждается в толстостенных трубопроводах большого диаметра. Поскольку рабочая температура относительно низкая, толщина стенки трубы высокотемпературного промежуточного нагрева обычно меньше, но внешний диаметр больше. Все эти трубы должны соответствовать требованиям определенного внутреннего диаметра, чтобы они могли соответствовать фактическому расходу пара.

Паропроводы обычно изготавливают из высоколегированной ферритной стали с содержанием хрома до 12%. Кроме того, общие трубопроводы также могут быть изготовлены из углеродистой стали или низколегированной ферритной стали в бесшовные трубопроводы высокого давления. В настоящее время максимальный наружный диаметр отечественных бесшовных трубопроводов высокого давления может достигать 1500 мм, а максимальная толщина стенки может достигать 270 мм.

Пожалуйста, выберите ваши продуктыСтальные трубы LSAWСтальные трубы SSAWСтальные трубы ERWОбсадная трубаБесшовная стальная трубаФланецТройникРедукторКоленокОцинкованная стальная трубаНержавеющая сварная трубаНержавеющая бесшовная труба

Обновление новостей:

Труба SAW против трубы ERW …

©2017 Permanent Steel Manufacturing Co. ,Ltd  https://www.permanentsteel.com  Все права защищены.
Условия продажи|Политика конфиденциальности

Start-up Challenge: Очистка больших труб на тепловых электростанциях

WINNING START-UP

Подводная мехатроника (SSM) была выбрана в PERSEO Start-up Challenge: проверка и очистка крупных трубопроводов , задача, в ходе которой искались новые решения и технологии для очистки крупных трубопроводов тепловых электростанций, способствуя их устойчивости.

Компания разработала подводный ROV (телескоп с дистанционным управлением) под названием PIPEYE, который позволит команде Iberdrola проверять и очищать большие трубопроводы наших электростанций в соответствии с самыми высокими стандартами качества и безопасности. Это оборудование заменяет традиционный способ выполнения этих операций, которые до сих пор выполнялись водолазами, с вытекающими отсюда ограничениями. Использование PIPEYE позволит осмотреть и очистить больший участок трубы, а также собрать новые данные о состоянии инфраструктуры и количестве накопленных отходов, которые необходимо извлечь для корректной работы установки.

КОНТЕКСТ

Группа Iberdrola представлена ​​более чем в 40 странах, включая Испанию, Великобританию, США, Бразилию, Мексику и Австралию, где компания занимается производством, сетевыми и энергосбытовыми операциями.

В рамках группы область производства сосредоточена на защите энергии путем строительства, эксплуатации и технического обслуживания тепловых электростанций, а также покупке и продаже энергии на оптовых рынках.

Ибердрола имеет более 12 ГВт установленной мощности на электростанциях этого типа, в основном в Испании и Мексике. В свете приверженности Iberdrola принципам устойчивого развития и уважения к окружающей среде компания ищет и внедряет новых решений и технологий для повышения устойчивости этих активов.

Одной из основных отличительных черт электростанций этого типа является то, что в их контурах охлаждения используется вода, которая в большинстве случаев состоит из оборотной воды из природных источников , такие как реки, моря и океаны. Задачи технического обслуживания завода включают осмотр и очистку больших труб, по которым вода течет вокруг завода.

Иногда эти большие трубы, по которым течет пресная или соленая вода, длина которых может достигать сотен метров и диаметр от одного до четырех метров, требуют периодической проверки. Кроме того, они могут быть изготовлены из нескольких типов материалов, хотя обычно они изготавливаются из стали или стекловолокна.

Если во время проверки обнаружится, что стенки трубы загрязнены, как правило, органическими материалами, их необходимо очистить, чтобы предотвратить закупорки, которые могут снизить производительность, привести к простоям на установке или нанести вред окружающей среде, например, путем вмешательства , с тепловым зазором между входной и выходной водой.

ЗАДАЧА ОПИСАНИЕ

Именно в этом контексте компания Iberdrola в рамках своей международной программы стартапов PERSEO запустила новую задачу по поиску инновационных решений для осмотра и очистки крупных водопроводных труб на электростанциях.
