Содержание
Отличия трехфазного и однофазного напряжения. Чем напряжение 220 В отличается от 380 Вольт
Напряжение 380B называется линейным, потому как действует между любыми из трех фаз в трёхфазной сети. Напряжение 220B называется фазным, действует между одной из трех фаз и нулём.
От генерирующих электростанций к потребителям электрическая энергия подается при помощи высоковольтных линий, частота которых составляет 50 Гц. Понижение высокого синусоидального напряжения происходит на трансформаторных подстанциях, после чего выполняется его распределение потребителям – на уровне 220B и 380B. Различается однофазная и трехфазная сеть. Однако каковы отличия между ними? Давайте разбираться.
Если при подключении дома или квартиры используются два провода (фазы и нуля), система является однофазной. Коэффициент ее рабочего напряжения составляет 220B. Если же заходят 4 провода (трех фаз и нуля) – это трехфазная система. Ее рабочее напряжение (линейное) составляет 380B.
Специфика подачи напряжения
По типу электрического тока напряжение бывает переменным и постоянным.
При разной форме переменного тока изменяется его величина и значение. В то время, как у постоянного тока сохраняется одна и та же полярность знака, а вот величина может изменяться.
Напряжение, присутствующее в современных розетках, имеет переменную синусоидальную форму. Его значение бывает следующих видов:
- Амплитудным – указывает на размер размаха синусоиды по отношению к нулю в вольтах;
- Действующим – это значение, которое в √2 или 1,41 раз меньше предыдущего;
- Мгновенным – значение указывает на интенсивность напряжения в вольтах в определенные моменты времени.
Трехфазные цепи. Как подается напряжение в них
В трехфазной цепи напряжение может быть фазным или линейным. Векторная диаграмма выглядит следующим образом:
На графике присутствуют три вектора напряжений (фаз) – Uа, Ub и Uс. Величина угла между ними равна 120°. Это соблюдается между обмотками в простейшем электрооборудовании. Для того, чтобы знак вектора Ub изменился на противоположный, его нужно отразить таким образом, чтобы векторное начало и конец поменялись местами, при этом первоначальный угол наклона был сохранен.
После установки векторного начала Ub в конец Uа полученное расстояние и будет рассматриваться, как вектор линейного напряжения (Uл).
Чем отличаются между собой
Однофазные сети
В таких сетях ток может проходить и по замкнутым цепям. При подключении рекомендуется в первую очередь подвести напряжение к эффективной нагрузке и только после этого вернуть его обратно. Провод, который подводит ток в условиях переменного тока, является фазой. Второй провод является нулевым. Между этими двумя проводами, передающими однофазный ток, величина напряжения составляет 220B.
Двухфазные сети
Этот тип электросетей предусматривает осуществление передачи двух переменных токов, по которым их напряжение сдвигается по фазе на 90°. Для передачи токов используются два фазных и два нулевых провода. Из-за дороговизны такой способ передачи напряжения сейчас не используется.
Трехфазные сети
В таких электросетях одновременно передаются три переменных тока со сдвигом напряжения по фазе на 120°.
Источники соединяются по схеме «звезды», что позволяет использовать только три провода – 3-х фазных и одного нулевого. Преимуществом таких сетей признана экономичность и возможность передачи тока на большие расстояния. В любой паре проводов фаз присутствует напряжение в 380B, а в парах одного фазного и нулевого провода – 220B.
Исходя из вышеперечисленного, для электропитания городских квартир и частных домов оборудуются однофазные или трехфазные сети.
Где используется напряжение в 220B, а где в 380B
В большинстве жилых объектов (квартирах, домах, коттеджах и на дачах) установлены и используются однофазные электросети, в которых напряжение составляет стандартные 220B. Это обоснуется тем, что уровень потребления в обычном доме или квартире не превышает, как правило, 10 кВт.
Трехфазная электросеть проводится на объекты, где планируемый уровень потребления мощностей превышает значение в 10 кВт, а также установлены и используются электрические установки, которые требуют именно трехфазную подачу напряжения для обеспечения корректного функционирования.
К примеру, если для запуска трехфазного двигателя использовать лишь одну фазу с применением конденсатора, это существенно понизит КПД электроустановки и в то же время увеличит расход электрической энергии.
С другой стороны, если уровень максимально потребляемой мощности в частном домохозяйстве не превышает 9-ти кВт, допускается использование на вводе двужильного медного кабеля с сечением 6мм и установку автомата на 40A.
В случае, когда максимальная нагрузка предположительно равняется 15кВт, для провода одной фазы величина проходящего тока составит 70A. Следовательно, обязательной будет прокладка медного провода с 10-милиметровым сечением и силового автоматического выключателя. Однако стоимость такой сети намного дороже. А потому выходом из ситуации может стать монтаж обычной трехфазной сети и распределение эффективной нагрузки поровну между фазами, то есть – по 5 кВт. На сегодняшний день подобные решения по обеспечению электропитанием используются большинством магазинов, предприятий и офисов.
По каким схемам потребители подключаются к трехфазным электросетям
Для подключения электродвигателей, нагревателей и других трехфазных мощностей используется схема «звезда» или «треугольник». Большинство установок оснащены перемычками, которые в зависимости от положения обмоток формируют вышеуказанные схемы.

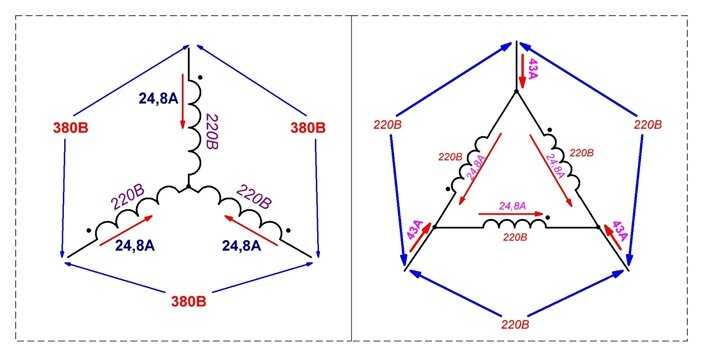

Соединение звездой
Схема предусматривает соединение концов обмоток генерирующего устройства в одну точку и подключение к началу этих же обмоток нагрузки. В электродвигателях получается, что линейное напряжение в 380B, при условии соединения обмоток по схеме звезды, прикладывается к двум обмоткам для каждой фазной пары.
Соединение треугольником
В этой схеме предусмотрено прикладывание линейного напряжения к каждой обмотке. Эти элементы, как правило, рассчитаны именно на такие подключения.
Указанные способы подключения имеют и плюсы, и недостатки.
Плюсы подключения однофазной сети 220B
- Простота монтажа,
- Экономичность в финансовых вложениях,
- Безопасность в использовании напряжения.
Минусы использования однофазной сети 220B
- Ограничения на использование мощностей для конечных потребителей,
- Исключение возможности функционирования асинхронных двигателей, не оснащенных конденсаторами и ПЧ.
Плюсы подключения трехфазной сети 380B
- Экономия финансовых средств в условиях трехфазного потребления энергии,
- Возможность подключения и питания промышленного оборудования,
- Ограничение мощности только по сечению используемого кабеля,
- Переключение однофазных нагрузок на другую фазу в случаях ухудшения качества либо отключения электропитания.
Недостатки трехфазной сети 380B
- Дорогое оборудования,
- Напряжение, несущее опасность для жизни человека,
- Наличие ограничений на максимальную мощность при однофазных нагрузках.
Что бы электрическая сеть работала бесперебойно и безопасно, необходимо проводить периодические испытания сертифицированной электролабораторией.
Выезд специалиста на Ваш объект — бесплатно!
«Бывает ли однофазное напряжение 380В, либо трехфазное 220В? Обычно слышу, что однофазное 220, 3х-фазное 380, почему?» — Яндекс Кью
Популярное
Сообщества
ЭлектроникаЭлектротехника
·
38,8 K
Ответить1Уточнить
Владимир Яшагин
Технологии
186
Инженер путей сообщения электромеханик.
Электро и теплоэнергетика ,электрические машины.
э… · 4 июн 2021
Фазное напряжение 380 В (по ГОСТ…- 400 В) бывает в трёхфазных
эл. установках повышенной мощности -400/690 ,в бытовых не бывает.
Трёхфазное напряжение НЕ БЫВАЕТ по определению : Напряжение —
это разность потенциалов между двумя точками эл. цепи или
электрического поля .
Номинальные напряжения в трёхфазных четырёхпроводных или
трёхпроводных системах называются так :
-Фазное напряжение — это напряжение между проводником любой
фазы и нейтральным проводником (в обиходе -фаза — ноль), то,что
у нас в розетке -230 В.
Линейное напряжение — это напряжение между двумя любыми
фазами из трёх трёхфазной системы или ЛЭП — 400 В.
Это самые распространённые эл. установки, питающие бытовые и
промышленные потребители, они в каждом доме и в каждом цехе.
Фазное и линейное напряжения тесно связаны .
Действующее значение линейных напряжений легко определяется
по векторной диаграмме из треугольника ,образованного векторами
двух фазных и одного линейного напряжения
U (АБ) = 2 U (A)* Cos30 =U(А)*1 ,73
Uл =1,73 U ф .
Линейное напряжение генерируют две фазные обмотки ,они
соединены последовательно через нейтраль и можно было
ожидать ,что оно будет равно двойному фазному,но это
невозможно ,так как обмотки(фазы) генератора сдвинуты на 120гр.
и максимум напряжения в фазах бывает не одновременно.
Комментировать ответ…Комментировать…
Владимир Савкун
175
инженер-электронщик, читатель, зритель, самец.
· 26 окт 2019
Фокус в том, что ещё иногда добавляют число «ПЯТЬДЕСЯТ ГЕРЦ» — именно в нём спрятана хитрость — 1 Герц — это один оборот в секунду.
50 герц — это 50 оборотов в секунду, именно с такой скоростью крутятся роторы ГЕНЕРАТОРОВ, создающих ВОЛЬТ в катушках обмоток из проволоки.
Катушек три, у каждой — два конца, всего — шесть, если три конца трёх разных катушек соединены в… Читать далее
Alf R.
28 февраля 2020
Не совсем так. Если обмотка многополюсная, то оборотов меньше. Много меньше.
Врать не стану, но на ГЭС оборотов… Читать дальше
Комментировать ответ…Комментировать…
Электротехсеть
25
Мы занимаемся электромонтажными работами. · 5 авг 2020 · eltehset.ru
Отвечает
Андрей Карпов
Это все одна система.
Система электроснабжения априори 3х фазная.
т.е. 3ф+нейтраль.
А дальше зависит от того между чем мерить.
— Между фазой и нейтралью напряжение называется «фазным» и равно 220В
— Между двумя любыми фазами напряжение называется «линейным» и равно 380В
Линейное напряжение всегда в корень из 3 раз (т.е. в 1,73) больше фазного. Это связано с математичес… Читать далее
Комментировать ответ…Комментировать…
Sasha Balan
-1
25 нояб 2020
Да бывает.
Есть разные сети. Так самая популярная сеть это 220/380 или 230/400. Но есть и 127/220 — Это то про что вы спрашиваете — здесь между фазами 220. Есть сети 380/660 итд итп. В разных странах по разному бывает.
Почему — суть в том что напряжение между фазными линиями больше (в квадратный корень из 3) чем напряжение между любой фазой и нейтралью. Это просто… Читать далее
Комментировать ответ…Комментировать…
INSTADROM/
Электротехника · 24 июл 2021
По первому пункту однофазного напряжения на 380V не бывает,в зависимости от страны бывает однофазное напряжение с частотой 60Hz на 120/110/220/230/127/240/115/100V,на 50Hz 100/127/110/120/220/230V,трехфазное напряжение на 220V встречается в Ангилья,Аруба,Багамы(208V)Барбадос(200V),Белиз(190V),Бермуды(208V)Бонэйр,Бразилия,Британские Виргинские Острова(190V),Канада,Кайман.
.. Читать далее
Akilya Galimova
26 июля 2021
Википедии начитались?
Комментировать ответ…Комментировать…
Alf R.
11
14 июл 2020
Напряжение бывает разное. И фазы бывают разные. Но вот все скопом называют- электричество, электроэнергия.
Это как лошадь: вон та лошадь- конь, вот эта кобыла, а вон жеребята, ага! три!
И больше фаз бывает! И вольт больше, которые «В»…
И если 220В измерять другим способом, то получится не только 380В, но и больше.
Вот за тем и ходят в школу, потом в колледжи-училища-ин… Читать далее
Владимир Яшагин
14 сентября 2021
Конь в яблоках но в эл. технике не валялся. Но коню — конево.
Комментировать ответ…Комментировать…
Naeel Maqsudov
Топ-автор
7,9 K
IT, телеком, телефония, базы данных, интеграционные решения, естествознание, образование · 26 окт 2019
В электрическом генераторе переменного тока может быть несколько обмоток, которые повёрнуты относительно друг друга.
Если их три, то угол следующей +120°. Это логичное использование пространства. Ротор всё равно крутится, чего же не сделать в одном корпусе несколько генераторов сразу. Один конец от каждой обмотки соединяют вместе. Получается 4 провода: один общий… Читать далее
13,1 K
Раме
26 октября 2019
Спасибо, выходит, что между фазами 380 В, а между фазой и нулём 220 В. А из однофазного напряжения можно сделать 3х фазное?
Комментировать ответ…Комментировать…
Вы знаете ответ на этот вопрос?
Поделитесь своим опытом и знаниями
Войти и ответить на вопрос
Преимущество 380 Вольт (по сравнению с 220 Вольт) ?
Ответы Google: Преимущество 380 Вольт (по сравнению с 220 Вольт)?
| ||||||||||||||||||||||||||||||||||||||||||||||
00
Здесь показаны два типа розеток:
http://www.answers.com/topic/three-phase-electric-power
В других частях мира однофазная розетка дает 220 и
«промышленная сила» доходит до 380 вольт.
Когда мощность (в ваттах) одинакова, прибор, который
в основном «нагреватель» будет работать так же.
Если в помещении, в котором предполагается разместить агрегат, имеется проводка промышленного типа,
у него будут оба типа розеток как на 220 В, так и на 380 В. Тем не менее, 220В
предназначен для освещения и т. д., может не хватить мощности для размещения
большой прибор.
Вероятно, это причина для заказа трехфазного блока на 380 В.
Хеджи
Если у вас есть инструмент/аппарат, рассчитанный на 380 вольт, и вы хотите использовать
это в районе, где есть только 220 Вольт, тогда это возможно/легко
можно ли тогда купить небольшой отдельный трансформатор / преобразователь какой-то
и вставить это рядом с инструментом? Тот же вопрос для
наоборот - с 220 до 380.
3) Трансформаторы, предназначенные для использования потребителями, имеют вилки, соответствующие
напряжение так, что физически невозможно иметь неправильное напряжение
подойдите к прибору.
Как только вы начнете использовать «адаптеры формы», чтобы обойти эту функцию безопасности, или вы
подключать промышленные трансформаторы (которые могут поставляться только с оголенными проводами),
вы должны знать, что вы делаете. (Электрики не такие дорогие
и, пожалуйста, обратите внимание на заявление об отказе от ответственности внизу этой страницы).
4) Вам может не понадобиться трансформатор (цена и масса растут с мощностью,
около 1 доллара за ватт). Адаптер напряжения (не только адаптер формы) может подойти,
в зависимости от типа нагрузки, и быть дешевле.
5) Если все вышеперечисленные условия выполнены, то этот же ящик может функционировать как
повышающий (от 220 до 380) или понижающий (от 380 до 22 В) трансформатор.
Для получения дополнительной информации введите следующее в поисковую систему (google):
УСЛОВИЯ ПОИСКА : Электрическое напряжение, вилки и адаптеры
Хеджи
00
3phasepower.org
Или прочитайте их раздел о трехфазных трансформаторах:
http://www.3phasepower.org/3phasetransformers.htm
При условии, что в сервисе достаточно ампер, вы можете преобразовать питание 220 В в
Питание 380В с повышающим трансформатором. Вы можете получить 220В на 380В
повышающий трансформатор от TEMCo Transformer at
http://www.temcotransformer.com/3-phase-transformers.html.
Если кофемолке требуется 3-фазное питание 380 В и единственная мощность, которую вы
есть однофазная мощность 220 В, вы можете использовать вращающуюся фазу / частоту
преобразователь (http://www.hzfrequencyconverter.com), который преобразует
мощность с одной фазы на 3 фазы, а также преобразует
напряжение от 220В до 380В.
Это простые решения, но для их подключения также требуется электрик.
Желаю вам удачи в настройке вашего нового оборудования. :)
