Нейтраль — это… (определение, примеры)

В этой статье мы рассмотрим, что такое нейтраль, что она из себя представляет и какое электрооборудование её имеет. Также мы рассмотрим, почему термины «глухозаземленная нейтраль» и «изолированная нейтраль» имеют ограни­ченное применение и их следует исключить из нормативной документации.

Что такое нейтраль?

Согласно определения из ГОСТ 30331.1-2013 [1]:

Нейтраль (neutral) — это общая часть многофазной системы переменного тока, соединённой звездой, находящаяся под напряжением, или средняя часть однофазной системы переменного тока, находящаяся под напряжением.

Какое электрооборудование имеет нейтрали?

Чтобы ответить на данный вопрос обратимся к книге [2] Ю.В. Харечко, который пишет:

« Некоторые виды электрооборудования переменного тока имеют нейтрали, например: трехфазные трансформаторы, генераторы и электродвигатели, обмотки которых соединены звездой, трехфазные электронагреватели, нагревательные элементы которых также соединены звездой. В составе трехфазной электрической системы могут быть десятки, сотни и тысячи электротехнических изделий, имеющих нейтрали. »

[2]

Что представляет собой нейтраль?

Ю.В. Харечко в своей книге [2] вполне однозначно описал нейтраль:

« Нейтраль представляет собой общую токоведущую часть многофазного источника питания переменного тока. Нейтралью, например, является общий вывод обмоток трёхфазного электрогенератора или трансформатора, соединённых в звезду. У однофазного источника питания нейтралью является средняя токоведущая часть, например, средний вывод обмотки однофазного трансформатора или электрогенератора. Указанная токоведущая часть может быть заземлена или изолирована от земли. В нормативной документации (особенно в ПУЭ) ее соответственно называют глухозаземленной или изолированной нейтралью. »

[2]

Найти нейтраль вы можете на рисунке 1 ниже (в качестве примера).

Рис. 1. Система TT трехфазная четырехпроводная (показана нейтраль) (на основе рисунка 31F1 ГОСТ 30331.1-2013)

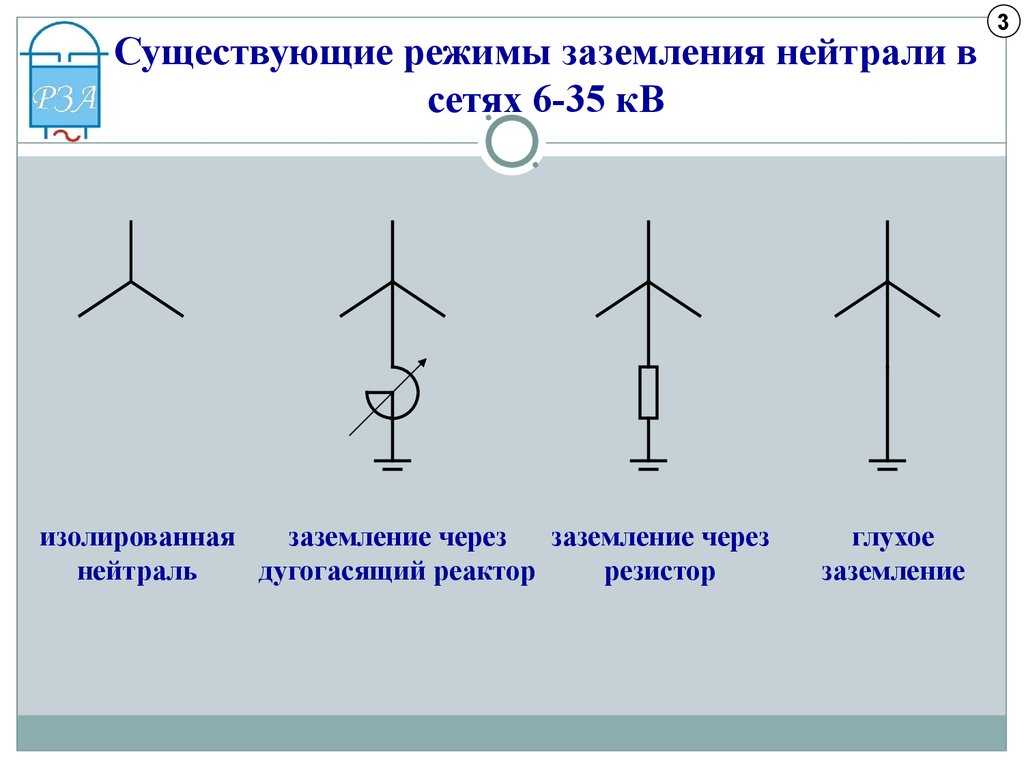

Термины «глухозаземленная нейтраль» и «изолированная нейтраль» корректны, если их правильно употребляют.

Если обратиться к книгам Ю.В. Харечко [2] и [3], то можно в них найти анализ действовавшей ранее и действующей в настоящее время нормативной документации в которой некорректно трактуются и употребляются данные термины. В частности Ю.В. Харечко вполне справедливо делает заключение:

« В нормативных требованиях термин «изолированная нейтраль» иногда используют недостаточно корректно. При соединении обмоток трехфазного электрогенератора или трансформатора треугольником у источника питания нет нейтрали. Токоведущие части однофазного источника питания, имеющего одну обмотку, например выводы однофазного электрогенератора, также не являются нейтралью. Поэтому в низковольтных электрических системах переменного тока с так называемой “изолированной нейтралью” нейтрали, как таковой, может и не быть вовсе. В указанных случаях более правильно говорить об изолированных от земли токоведущих частях источника питания. »

[2]

« Поэтому термины «глухозаземленная нейтраль» и «изолированная нейтраль» имеют ограни­ченное применение. Их можно исключить из нормативных требо­ваний к низковольтным электроустановкам. Низковольтные элек­трические системы правильнее классифицировать по типам за­земления системы. В противном случае требования нормативных документов больше напоминают собой нагромождение понятий, повторяющих друг друга. »

[3]

1. ГОСТ 30331.1-2013
2. Харечко Ю.В. Краткий терминологический словарь по низковольтным электроустановкам. Часть 1// Приложение к журналу «Библиотека инженера по охране труда». – 2011. – № 3. – 160 c.
3. Харечко В.Н., Харечко Ю.В. Основы заземления электрических сетей и электроустановок зданий, 3-издание, 2004

Знайте разницу между заземлением и нейтралью

Нейтральная точка любого источника электропитания тесно связана с землей; по этой причине нейтральная точка и точка земли также тесно связаны. Но помните, что они тесно связаны, но не одинаковы. Поскольку они тесно связаны между собой, студенты часто путаются и думают, что это одно и то же.

Говоря о точке заземления и нейтральной точке, они имеют тесно связанные якоря, и почти во всех системах электропроводки вы найдете эти точки. Оба они являются неотъемлемой частью электропроводки прибора и используются в целях безопасности, чтобы пользователь оставался защищенным от электрического тока. Мы знаем, что в электричестве или оборудовании происходят частые колебания, и если у вас есть эти точки в приборе, вероятность того, что ваш прибор получит какое-либо повреждение, меньше.

Чтобы понять, что такое заземление и нейтраль, рассмотрим трехконтактную электрическую розетку, которую мы используем в повседневной жизни. Ток, который подается для домашнего хозяйства, осуществляется по трехфазной цепи. По этой причине каждая розетка, используемая для любого электрооборудования, предпочтительнее трехштырьковая. Три контакта соответствуют земле, нейтрали и фазе. Фазная линия — это та, по которой протекает ток, нейтральная линия обеспечивает обратный путь для балансировки потока тока, и, наконец, заземление используется исключительно в целях безопасности.

Ниже в этой статье вы получите информацию о заземлении и нейтрали по отдельности, а затем мы получим краткую информацию об их различиях. Для всех тех, кто ищет статью, которая может объяснить вам тему заземления, а также статью вкратце в короткие сроки и эффективным способом, эта статья, предоставленная вам Веданту, поможет вам. Используйте эту статью, чтобы пересмотреть свою тему за короткий промежуток времени.

Что такое заземление?

Заземление, с точки зрения физики, представляет собой процесс непосредственной передачи электрической энергии в землю. Этот процесс заземления всегда выполняется с помощью провода с низким сопротивлением, чтобы вам было обеспечено минимальное сопротивление при передаче заряда на землю.

В основном заземление является предупредительным соединением, которое выполняется во многих высоковольтных устройствах и тех устройствах, которые являются дорогостоящими, а колебания на которых могут легко повредить устройство, например, кондиционеры. Нам обеспечено это заземляющее соединение, чтобы из-за чрезмерных колебаний в устройствах они не могли выйти из строя.

Если говорить об основной функции заземления, то это защита человека от поражения любым видом электрического тока. Любое электрооборудование при соприкосновении с металлической поверхностью в нем индуцируется ток, что приводит к поражению электрическим током. Поэтому, чтобы защитить вас от удара током при их использовании, выполняется заземление. Кроме того, заземление обеспечивает путь с низким сопротивлением, так что дополнительный ток уходит прямо в землю.

Нейтраль

Нейтральный провод используется для обеспечения обратного пути для протекания тока в цепи переменного тока. Нейтральный провод не несет тока, но без нейтрального провода цепь переменного тока неполна. В любой электрической цепи нейтральный провод перенаправит путь электрического тока к точке его источника.

По сути, это нейтральный провод или нейтральная точка в трехфазной цепи, где сумма токов будет равна нулю, и эта нейтральная точка чаще всего известна как точка с нулевым потенциалом. В цепи переменного тока земля и нейтраль должны иметь одинаковый потенциал, в идеале разность потенциалов между ними будет равна нулю.

Основное сходство между соединениями нейтрали и заземления заключается в том, что оба они используются в целях безопасности.

Заземляющий и нейтральный — их различия

Это основные отличия заземления и нейтрали. Разница между заземлением и нейтралью дает краткое представление о соединениях цепи переменного тока.

Важность заземления

• Открытие электричества сделало жизнь проще и удобнее. Поскольку у каждого открытия есть свои плюсы и минусы, минусами электричества были удары током, которые могли привести к смерти.

• Для предотвращения поражения электрическим током введена концепция заземления.

• Заземляющий провод представляет собой проводник, встроенный в землю и электрически контактирующий с ней. Заземление предотвращает потери электроэнергии и поражения электрическим током.

Важность нейтрали

• Нейтральный провод составляет половину электрической цепи. Он замыкает цепь переменного тока.

• Нейтральный провод необходим для возврата электрического тока в точку его источника, цепь без нейтрального провода не будет проводить ток.

• Нейтральный провод может напрямую соединять цепь с первоначальной электростанцией. Более предпочтительно, если мы говорим, что это возвращает цепь на землю, подключенную к электрическому щиту.

Воздействие плавающей нейтрали в системе распределения электроэнергии

Введение:

• Нейтральный провод распределительной системы будет «плавать» или терять опорную точку заземления Состояние плавающей нейтрали может привести к плаванию напряжения до максимума среднеквадратичного значения фазного напряжения относительно земли, подвергая его несимметричной нагрузке Состояние
•  Условия плавающей нейтрали в сети питания имеют различное влияние в зависимости от типа источника питания, типа установки и балансировки нагрузки в распределении. Обрыв или ослабление нейтрали может привести к повреждению подключенной нагрузки или созданию опасного напряжения прикосновения к корпусу оборудования. Здесь мы пытаемся понять состояние плавающей нейтрали в системе распределения T-T.

Что такое плавающая нейтраль?

• Если точка звезды несбалансированной нагрузки не соединена с точкой звезды ее источника питания (распределительного трансформатора или генератора), то фазное напряжение не остается одинаковым на каждой фазе, а изменяется в зависимости от несбалансированной нагрузки.
• Поскольку Потенциал такой изолированной Звездной Точки или Нейтральной Точки всегда меняется и не фиксируется, ее называют Плавающей Нейтральной.

Нормальное состояние питания и состояние плавающей нейтрали

             Нормальное состояние питания:

• утечка по каждой фазе на землю. Точка звезды будет оставаться близкой к 0 В в зависимости от распределения нагрузки и последующей утечки (более высокая нагрузка на фазу обычно означает более высокую утечку).
• Трехфазные системы могут иметь или не иметь нейтральный провод. Нейтральный провод позволяет трехфазной системе использовать более высокое напряжение, в то же время поддерживая однофазные приборы с более низким напряжением. В ситуациях распределения высокого напряжения обычно не используется нейтральный провод, поскольку нагрузки могут быть просто подключены между фазами (соединение фаза-фаза).

• 3-фазная 3-проводная система:
• Три фазы обладают свойствами, которые делают их очень востребованными в системах электроснабжения. Во-первых, фазные токи имеют тенденцию компенсировать друг друга (суммируя до нуля в случае линейной сбалансированной нагрузки). Это позволяет исключить нулевой провод на некоторых линиях. Во-вторых, передача мощности в линейную сбалансированную нагрузку постоянна.
• 3-фазная 4-проводная система для смешанной нагрузки:
• Большинство бытовых нагрузок являются однофазными. Как правило, трехфазное питание либо не поступает в жилые дома, либо распределяется на главном распределительном щите.
• Закон Кирхгофа о токах гласит, что сумма со знаком токов, входящих в узел, равна нулю. Если нейтральная точка является узлом, то в сбалансированной системе одна фаза соответствует двум другим фазам, что приводит к отсутствию тока через нейтраль. Любой дисбаланс нагрузки приведет к протеканию тока по нейтрали, так что сумма нулей сохраняется.
• Например, в сбалансированной системе ток, входящий в нейтральный узел с одной стороны фазы, считается положительным, а ток, входящий (фактически выходящий) в нейтральный узел с другой стороны, считается отрицательным.
• Это становится более сложным для трехфазного питания, потому что теперь мы должны учитывать фазовый угол, но концепция точно такая же. Если мы соединены в звезду с нейтралью, то нейтральный проводник будет иметь нулевой ток только в том случае, если три фазы имеют одинаковый ток на каждой. Если мы проведем векторный анализ, сложив sin(x), sin(x+120) и sin(x+240), мы получим ноль.
• То же самое происходит, когда мы соединены треугольником без нейтрали, но тогда дисбаланс возникает в системе распределения, за пределами сервисных трансформаторов, потому что система распределения, как правило, соединена звездой.
• Нейтраль никогда не должна быть заземлена, кроме как в точке обслуживания, где нейтраль изначально заземлена (на распределительном трансформаторе). Это может настроить землю как путь для тока, чтобы вернуться к сервису. Любой разрыв на пути заземления будет подвергать потенциалу напряжения. Заземление нейтрали в трехфазной системе помогает стабилизировать фазные напряжения. Незаземленная нейтраль иногда называется «плавающей нейтралью» и имеет несколько ограниченных применений.

Состояние плавающей нейтрали:

• Энергия поступает и выходит из помещения потребителей из распределительной сети, входя через фазу и выходя через нейтраль. Если есть разрыв в нейтральном обратном пути, электричество может двигаться по другому пути. Поток мощности, поступающий в одну фазу, возвращается через оставшиеся две фазы. Нейтральная точка не находится на уровне земли, но плавает до сетевого напряжения. Эта ситуация может быть очень опасной, и клиенты могут получить серьезный удар электрическим током, если коснутся чего-либо, находящегося под напряжением.

• Обрыв нейтрали может быть трудно обнаружить, а в некоторых случаях его трудно идентифицировать. Иногда неисправность нейтрали может быть обозначена мигающими огнями или покалыванием. Если в вашем доме мерцает свет или звенят краны, вам может грозить серьезная травма или даже смерть.

Измерение напряжения между нейтралью и землей:

• Эмпирическое правило, используемое многими в отрасли, заключается в том, что напряжение нейтрали в 2 В или меньше в розетке допустимо, в то время как несколько вольт или более указывают на перегрузку. ; 5В рассматривается как верхний предел.
• Низкое значение : Если напряжение нейтрали относительно земли в розетке низкое, значит, система исправна. Если оно высокое, то вам все равно необходимо определить, связана ли проблема в основном на уровне ответвления или в основном на уровне панели.
• Напряжение между нейтралью и землей существует из-за падения IR тока, проходящего через нейтраль обратно к соединению нейтрали с землей. Если система правильно подключена, не должно быть никакой связи между нейтралью и землей, кроме как на трансформаторе источника (на том, что NEC называет источником отдельно производной системы или SDS, который обычно является трансформатором). В этой ситуации на заземляющем проводнике практически не должно быть тока и, следовательно, на нем не должно быть падения ИК-излучения. По сути, заземляющий провод можно использовать в качестве длинного тестового провода, ведущего обратно к соединению нейтрали с землей.
• Высокое значение: Высокое значение может указывать на общую нейтраль ответвления, т. е. нейтраль, совместно используемую несколькими ответвленными цепями. Эта общая нейтраль просто увеличивает вероятность перегрузки, а также влияния одной цепи на другую.
• Нулевое значение: Некоторое значение напряжения нейтрали относительно земли является нормальным в нагруженной цепи. Если показания стабильны вблизи 0В. Существует подозрение на недопустимое соединение нейтрали с землей в розетке (часто из-за потери жил нейтрали, касающейся какой-либо точки заземления) или на вспомогательной панели. Любые соединения нейтрали с землей, кроме тех, которые находятся на источнике трансформатора (и/или главной панели), должны быть удалены, чтобы предотвратить протекание обратных токов через заземляющие проводники.

Различные факторы, вызывающие нейтральное плавание:

• Существует несколько факторов, определяющих причину нейтрального плавания. Воздействие плавающей нейтрали зависит от положения, в котором нейтраль нарушается

1)    На трехфазном распределительном трансформаторе:

• Неисправность нейтрали трансформатора чаще всего связана с отказом втулки нейтрали.
• Использование отвода линии на вводе трансформатора определено как основная причина отказа нейтрального проводника на вводе трансформатора. Гайка на отводе со временем ослабевает из-за вибрации и разницы температур, что приводит к горячему соединению. Проводник начал плавиться, и в результате нейтраль оборвалась.
• Плохое мастерство монтажного и технического персонала также является одной из причин отказа нейтрали.
• Обрыв нейтрали на трехфазном трансформаторе приведет к тому, что напряжение поднимется до линейного напряжения в зависимости от балансировки нагрузки в системе. Этот тип нейтрального плавания может повредить оборудование клиента, подключенное к источнику питания.
• В нормальных условиях ток течет от фазы к нагрузке, к нагрузке и обратно к источнику (распределительному трансформатору). Когда нейтраль разорвана, ток от красной фазы возвращается к синей или желтой фазе, что приводит к линейному напряжению между нагрузками.
• Некоторые клиенты будут испытывать перенапряжение, а некоторые — низкое.

2)    Обрыв нейтрального проводника воздушной линии в линии НН:

• Воздействие обрыва нейтрального проводника воздушной линии на воздушное распределительное устройство низкого напряжения будет аналогично обрыву на трансформаторе.
• Плавающее напряжение питания до напряжения сети вместо фазного напряжения. Этот тип неисправности может привести к повреждению клиентского оборудования, подключенного к источнику питания.

3)    Обрыв рабочего нейтрального проводника:

• Обрыв нейтрали рабочего проводника приведет только к потере питания в точке клиента. Отсутствие каких-либо повреждений клиентского оборудования.

4)    Высокое сопротивление заземления нейтрали распределительного трансформатора:

• Хорошее сопротивление заземления нейтрали Ямка нейтрали обеспечивает путь с низким сопротивлением для утечки тока нейтрали в землю. Высокое сопротивление заземления может обеспечить высокоомный путь для заземления нейтрали распределительного трансформатора.
• Предельное сопротивление заземления должно быть достаточно низким, чтобы обеспечить достаточный ток короткого замыкания для своевременного срабатывания защитных устройств и уменьшить смещение нейтрали.

5)    Перегрузка и дисбаланс нагрузки:

• Распределительная сеть Перегрузка в сочетании с плохим распределением нагрузки является одной из наиболее распространенных причин отказа нейтрали.
• Нейтраль должна быть спроектирована таким образом, чтобы в нейтральный проводник протекал минимальный ток. Теоретически предполагается, что ток в нейтрали равен нулю из-за компенсации из-за смещения фаз фазного тока на 120 градусов.
• IN= IR<0 + IY<120 + IB<-120.
• В перегруженной несбалансированной сети большой ток будет протекать через нейтраль, что приведет к разрыву нейтрали в самой слабой точке.

6)    Общая нейтраль

• В некоторых зданиях две или три фазы имеют общую нейтраль. Первоначальная идея состояла в том, чтобы продублировать на уровне ответвления четырехпроводную (три фазы и нейтраль) разводку щитов. Теоретически на нейтраль будет возвращаться только неуравновешенный ток. Это позволяет одной нейтрали выполнять работу для трех фаз. Это сокращение проводки быстро стало тупиковым с ростом однофазных нелинейных нагрузок. Проблема в том, что ток нулевой последовательности
• От нелинейных нагрузок, в первую очередь третья гармоника, будет арифметически складываться и возвращаться на нейтраль. В дополнение к потенциальной проблеме безопасности из-за перегрева малогабаритной нейтрали дополнительный ток нейтрали создает более высокое напряжение между нейтралью и землей. Это напряжение между нейтралью и землей вычитается из напряжения между фазой и нейтралью, доступного для нагрузки. Если вы начинаете чувствовать, что общие нейтрали — одна из худших идей, которые когда-либо были воплощены в медь.

7)    Плохое качество изготовления и обслуживания:

• Обычно обслуживающий персонал не уделяет внимания сети низкого напряжения. Слабая или неадекватная затяжка нейтрального проводника повлияет на непрерывность нейтрали, что может привести к плаванию нейтрали.

 Как определить состояние плавающей нейтрали в панели:

• Давайте рассмотрим один пример, чтобы понять состояние плавающей нейтрали. У нас есть трансформатор, вторичная обмотка которого соединена звездой, фаза к нейтрали = 240 В и фаза к фазе = 440 В.

    Условие (1): нейтраль не плавающая

• Независимо от того, заземлена ли нейтраль, напряжения остаются одинаковыми: 240 В между фазой и нейтралью и 440 В между фазами. Нейтраль не плавает.

 Условие (2): Нейтраль плавает

• Все приборы подключены: панели, а в цепи есть приборы, подключенные к розеткам. В этой ситуации, если вы поместите тестер напряжения с неоновой лампой на нейтральный провод, он будет светиться так же, как если бы он был под напряжением, потому что на него подается очень небольшой ток, поступающий от фазного питания через подключенное устройство ( s) к нейтральному проводу.
• Все приборы отключены: Если вы отключите все приборы, освещение и все остальное, что может быть подключено к цепи, нейтраль больше не будет казаться активной, потому что больше нет пути от нее к фазе питания.
• Межфазное напряжение: Счетчик показывает 440 В переменного тока. (Никакого влияния на 3-фазную нагрузку)
• Напряжение между фазой и нейтралью: Счетчик показывает от 110 В до 330 В переменного тока.
• Напряжение нейтрали относительно земли: Счетчик показывает 110В.
• Напряжение фаза-земля: Счетчик показывает 120 В.
• Это связано с тем, что нейтраль «плавает» над потенциалом земли (110 В + 120 В = 230 В переменного тока). В результате выход изолирован от заземления системы, а полное выходное напряжение 230 В находится между линией и нейтралью без заземления.
• Если внезапно отключить нейтраль от нейтрали трансформатора, но оставить цепи нагрузки такими, какие они есть, тогда нейтраль со стороны нагрузки станет плавающей, поскольку оборудование, подключенное между фазой и нейтралью, станет между фазой и фазой (R к Y, Y к B) , и поскольку они имеют разные номиналы, искусственная результирующая нейтраль будет плавающей, так что напряжения, присутствующие на различном оборудовании, будут больше не 240 В, а где-то между 0 (не совсем) и 440 В (тоже не точно) . Это означает, что на одной линии фаза к фазе у некоторых будет меньше 240 В, а у некоторых будет выше, почти до 415 В. Все зависит от импеданса каждого подключенного элемента.
• В несимметричной системе, если нейтраль отключена от источника, нейтраль становится плавающей нейтралью и смещается в положение, которое ближе к фазе с большей нагрузкой и дальше от фазы с меньшей нагрузкой. Предположим, что несимметричная трехфазная система имеет нагрузку 3 кВт в фазе R, нагрузку 2 кВт в фазе Y и нагрузку 1 кВт в фазе B. Если нейтраль этой системы отключена от сети, плавающая нейтраль будет ближе к фазе R и дальше от фазы B. Таким образом, нагрузки с фазой B будут испытывать большее напряжение, чем обычно, а нагрузки с фазой R будут испытывать меньшее напряжение. Нагрузки в фазе Y будут испытывать почти одинаковое напряжение. Отключение нейтрали для несбалансированной системы опасно для нагрузок. Из-за более высокого или более низкого напряжения оборудование, скорее всего, будет повреждено.
• Здесь мы видим, что нейтральное плавающее состояние не влияет на 3-фазную нагрузку, но влияет только на 1-фазную нагрузку

Как устранить нейтральное плавание:

• Для предотвращения нейтрального плавания необходимо учитывать некоторые моменты.

a)    Используйте 4-полюсный автоматический выключатель/автоматический выключатель/автоматический выключатель в распределительной панели:

• Плавающая нейтраль может стать серьезной проблемой. Предположим, у нас есть панель выключателя с 3-полюсным выключателем для трех фаз и шиной для нейтрали для 3-фазных входов и нейтралью (здесь мы не использовали 4-полюсный выключатель). Напряжение между каждой фазой составляет 440 В, а напряжение между каждой фазой и нейтралью составляет 230 В. У нас есть одиночные выключатели, питающие нагрузки, которым требуется 230 Вольт. Эти нагрузки на 230 В имеют одну линию, питаемую от выключателя, и нейтраль.
•  А теперь предположим, что нейтраль ослабла, окислилась или каким-то образом отсоединилась в панели или, может быть, даже там, откуда поступает питание. Нагрузки 440 В не будут затронуты, однако нагрузки 230 В могут иметь серьезные проблемы. С этим условием плавающей нейтрали вы обнаружите, что одна из двух линий повысится с 230 вольт до 340 или 350, а другая линия понизится до 110 или 120 вольт. Половина вашего 230-вольтового оборудования перейдет в состояние высокого напряжения из-за перенапряжения, а другая половина не будет работать из-за низкого напряжения. Так что будьте осторожны с плавающими нейтралями.
• Просто используйте ELCB, RCBO или 4-полюсный автоматический выключатель в качестве источника питания в 3-фазной системе питания, поскольку при размыкании нейтрали отключается вся подача без повреждения системы.

b)   Использование стабилизатора напряжения:

• При отказе нейтрали в трехфазной системе подключенные нагрузки подключаются между фазами благодаря плавающей нейтрали. Следовательно, в зависимости от сопротивления нагрузки на этих фазах напряжение колеблется от 230 В до 400 В. Подходящий сервостабилизатор с широким диапазоном входного напряжения с отсечкой высокого и низкого уровня может помочь в защите оборудования.

c) ​​Хорошее качество изготовления и техническое обслуживание:

• Укажите более высокий приоритет при обслуживании сети низкого напряжения. Затяните или приложите соответствующий крутящий момент для затягивания нейтрального проводника в системе низкого напряжения

Вывод:

• Плавающая нейтраль (отключенная нейтраль) Состояние неисправности ОЧЕНЬ НЕБЕЗОПАСНО , потому что если прибор не работает, и кто-то, кто не знает о плавающей нейтрали, может легко коснуться нейтрального провода, чтобы узнать, почему приборы не работает, когда они подключены к цепи и получают сильный удар. Однофазные приборы предназначены для работы с нормальным фазным напряжением, когда они получают линейное напряжение. Устройства могут повредиться. Отключенная неисправность нейтрали является очень небезопасным состоянием и должна быть устранена как можно скорее путем устранения неполадок точных проводов, чтобы проверить, а затем правильно подключить.
