Чем опасно зануление вместо заземления: Зануление в двухпроводной сети когда нет заземления. Мысли вслух / Хабр

Чем отличается заземление от зануления: разница

Современная трёхфазная электропроводка выполнена по пятипроводной схеме, а однофазная по трёхпроводной. В этих схемах зануление и заземление выполнены отдельными проводами, следовательно, они выполняют разные функции. Для того чтобы правильно использовать эти проводники необходимо знать, чем отличается заземление от зануления.

Определение из нормативных документов

В «библии» электромонтёров Правилах Устройства Электроустановок п.п.1.7.28-1.7.31 даётся чёткое определение, что считается заземлением, а что занулением электрооборудования.

Однако формулировки, используемые в этом и других документах, являются сложными для людей, не связанных с электричеством. Для лучшего понимания материала статьи можно объяснить, что такое заземление и зануление простыми словами.

Что такое зануление

Все жилые районы и большинство промышленных предприятий подключены к понижающим трансформаторам, вторичные обмотки которых соединены в «звезду» и подключены к контуру заземления без разрывов и переключателей. Такая схема электропитания называется «с глухозаземлённой нейтралью».

От таких подстанций отходит четыре провода — три фазных от концов обмоток и нейтраль, или нулевой проводник, от средней точки звезды. Занулением является соединение металлических корпусов электроприборов с нейтралью трансформатора или с нулевым проводником в однофазной сети 220В.

Согласно ПУЭ п.1.7.31 защитным занулением это подключение будет в том случае, если оно выполнено для повышения электробезопасности, а не по требованиям технологии или иным причинам.

Что такое заземление

Заземление — это подключение корпуса оборудования к контуру заземления. Такой контур может находиться возле здания или на трансформаторной подстанции. В последнем случае электропитание осуществляется по пятипроводной схеме, с дополнительным заземляющим проводом РЕ.

Соединение оборудования с заземлителями может осуществляться с двумя целями:

• Защитное заземление. Производится для предотвращения электротравм. Определение даётся в ПУЭ п.1.7.29.
• Рабочее (функциональное) заземление. Используется для работы электрооборудования, описывается в ПУЭ п.1.7.30.

Для чего применяют заземление и зануление

С точки зрения электротехники эти проводники являются равнозначными и основное отличие заземления от зануления заключается в назначении таких проводов.

Зачем необходимо заземление

Прикосновение к элементам, находящимся под напряжением сети, может быть опасным для здоровья. В исправном оборудовании корпус отделён от токоведущих частей при помощи изоляционных материалов.

При разрушении изоляции на металлических частях корпуса появляется высокое напряжение и если оборудование не подключено к контуру заземления контакт человека с оборудованием приведёт к поражению электрическим током.

Наличие заземления обеспечивает отсутствие разности потенциалов между оборудованием с повреждённой изоляцией и заземлёнными элементами здания. При этом происходит срабатывание дифференциальной защиты и, при коротком замыкании на корпус, отключению автоматического выключателя.

Рабочее и защитное зануление

Соединение оборудования с нейтралью есть двух видов:

• Защитное. Предназначено для отключения питания при нарушении изоляции. При этом возникает короткое замыкание между элементами, подключёнными к фазным проводам, и занулённым корпусом. Это вызывает повышение тока в сети выше уставки соответствующего автоматического выключателя.
• Рабочее. Используется для получения однофазного напряжения в трёхфазной сети. В данной схеме нейтраль подключается не к корпусу, а к нулевой шине электросхемы или щита.

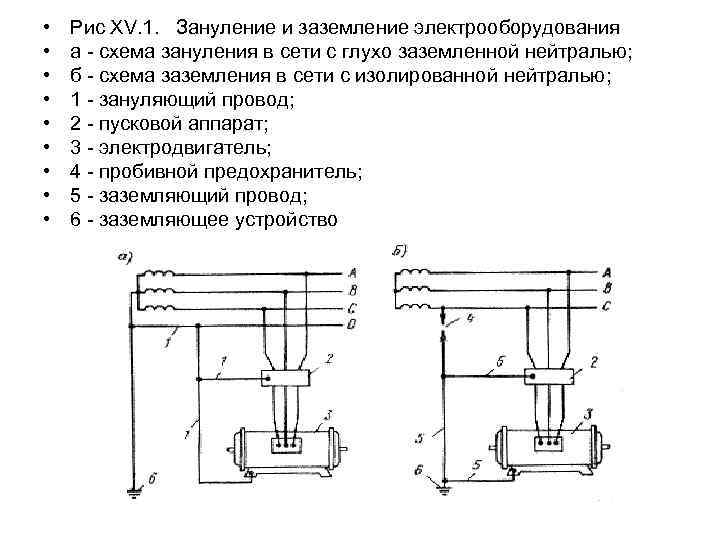

Схема подключения

Схемы подключения заземления и зануления отличаются в зависимости от назначения.

Защитное заземление должно подключаться к электроприборам без выключателей и разъединителей. Для этого используется отдельный пятый проводник РЕ в подходящем кабеле. Второй конец этого кабеля присоединяется к глухозаземлённой нейтрали понижающего трансформатора в схемах электроснабжения TN-S.

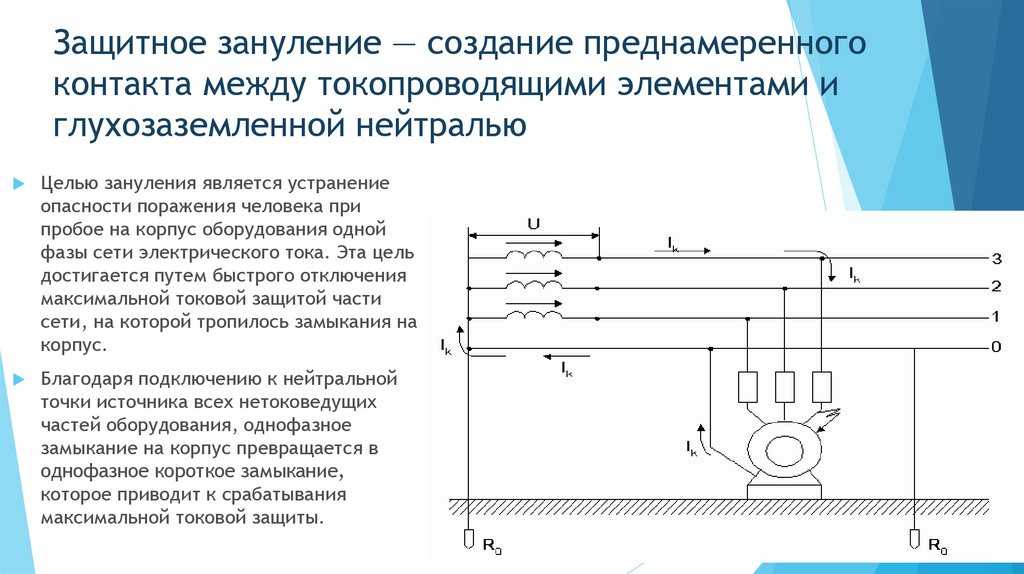

Защитное зануление предполагает присоединение корпусов оборудования к нейтральному проводнику ДО вводного автомата и в таком виде практически не используется.

Для использования защитного зануления точку соединения с нейтралью необходимо дополнительно заземлять. При этом морально устаревшая схема электроснабжения TN-C преобразовывается в более современную схему TN-C-S.

Рабочее зануление выполняется путём установки в электрощите нулевой шины N. К ней присоединяются нулевые провода отдельных линий при монтаже однофазных автоматов и нейтраль однофазных потребителей в трёхфазной сети.

Принцип работы заземления и зануления

Основная задача защитного заземления и защитного зануления одинаковая — предотвратить электротравму человека при повреждении изоляции между элементами, находящимися под напряжением и металлическим корпусом оборудования.

Однако эти приспособления выполняют свои функции по-разному и главное, чем отличается зануление от заземления это способом защиты и используемой защитной аппаратуры.

Принцип работы заземления

Для поражения электрическим током необходима разность потенциалов между корпусом оборудования и поверхностью, на которой стоит человек. Обычно это заземлённый пол или сантехника. При повреждении изоляции заземляющий провод отводит высокое напряжение в землю и шунтирует тело человека.

Согласно нормам ПУЭ п.1.8.39 сопротивление контура заземления должно быть не более 4 Ом, что намного меньше сопротивления тела человека, даже если контакт был произведён мокрыми руками.

В результате ток, протекающий через организм, становится намного меньше величины, при которой он начинает ощущаться как лёгкое покалывание.

Ток, протекающий через заземляющий провод, называется ток утечки и его появление приводит к срабатыванию дифференциальной защиты, а при его увеличении выше уставки автоматического выключателя происходит аварийное отключение автомата линии.

Принцип работы зануления

Зануление является менее надёжной защитой и предназначено для отключения линии в аварийных ситуациях защитным автоматом. Это защитное устройство сработает только при коротком замыкании между внутренней частью электрооборудования и корпусом.

Фактически, нулевой проводник в сетях с глухозаземлённой нейтралью выполняет две функции — заземления и зануления и является совмещённым проводом PEN, однако его сопротивление не нормируется и разность потенциалов между занулённым корпусом и заземлёнными элементами здания может достигать значительной величины, особенно если линия проложена тонким проводом и имеет значительную протяжённость и сопротивление.

Подходящий к квартире или частному дому однофазный двухжильный кабель кроме двухполюсного автомата проходит через дифреле, которое не отключает питание при нарушении изоляции. Такая защита сработает только при прикосновении к корпусу оборудования с повреждённой изоляцией.

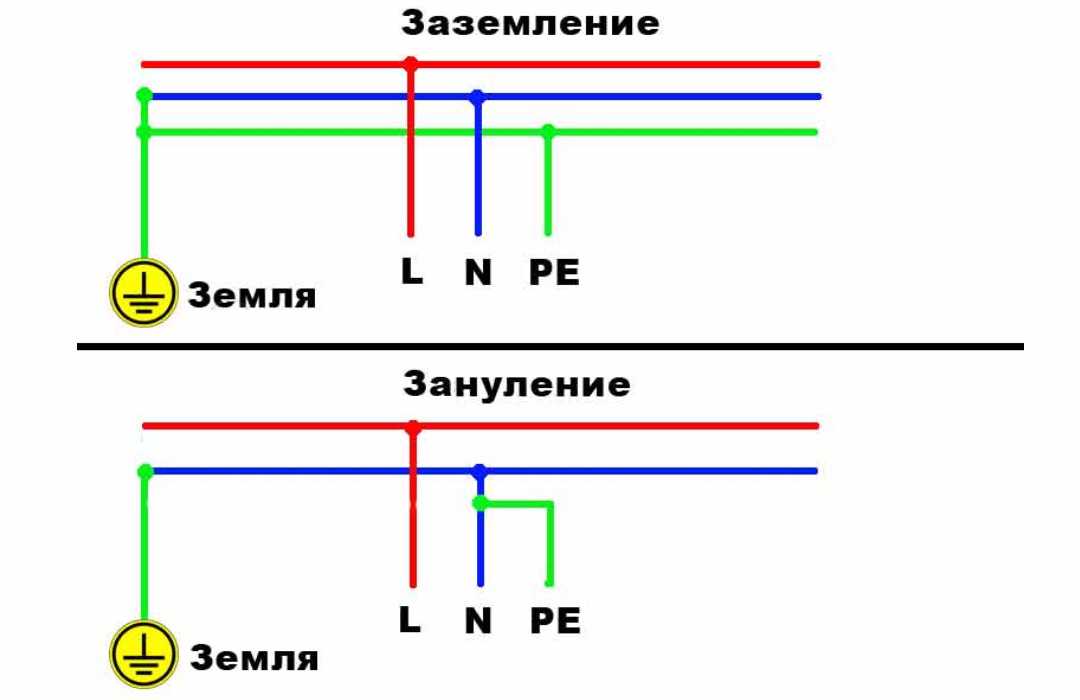

В чем практическая разница между заземлением и занулением

Если заземляющий и нейтральный проводники оба проходят от потребителя к глухозаземлённой нейтрали трансформаторной подстанции, где подключаются к контуру заземления, то возможно не имеет значения, как их использовать?

Несмотря на то, что с точки зрения электротехники эти проводники равнозначные, отличия в монтаже делают недопустимым произвольное подключение земли и ноля в щитке и к электроприборам. Согласно ПУЭ, у каждого из этих проводов свои требования и область применения:

• Заземление. Используется для того, чтобы обеспечить отсутствие напряжения на корпусе электроприбора. При нарушении изоляции напряжение по заземляющему проводнику отводится в землю, при этом появляется ток утечки. Если его величина превышает 30мА, то срабатывает УЗО или дифавтомат, установленные в электрощитке. Заземляющий провод должен проходить от контура заземления до розетки или корпуса оборудования без автоматов или выключателей без контакта с нейтралью.
• Зануление. Согласно ПУЭ п.1.7.132 использовать подключение к рабочему нулевому проводнику для защиты от поражения электричеством запрещено, поэтому зануление применяется для разделения трёхфазного электропитания на три однофазных линии. Для подключения к нейтрали корпуса оборудования необходимо выполнить отвод от нулевого провода с дополнительным заземлением места разделения. В этом случае дополнительный провод считается заземляющим.

Что лучше

Главное, чем отличается заземление от зануления, это надёжностью защиты от поражения электрическим током. По нейтральному проводу протекает электрический ток, что может привести к разрушению мест соединений и подгоранию контактов автоматов и рубильников.

Согласно ПУЭ, нулевой проводник должен отключаться одновременно с фазным, но это не гарантирует одновременного включения контактов выключателя. В этом случае на корпусе занулённого электроприбора через электросхему появится фазное напряжение.

В отличие от защитного заземления, установленное в схеме зануления УЗО будет отключать питание только в случае попадания человека под напряжение.

Ток утечки, протекающий через повреждённую изоляцию и зануление, вызовет только срабатывание автоматического выключателя при коротком замыкании. Незначительный ток может привести к полному разрушению электроприбора и его возгоранию.

Опасность зануления в быту

Для защиты от поражения электрическим током применяются два вида защит — заземление и зануление. В чем разница между ними понимают не все электромонтёры, а тем более домашние мастера.

Поэтому при монтаже электропроводки иногда вместо заземляющего провода используется подключение к нейтрали. Выполнить эту работу по всем нормам ПУЭ, описанным в главе 1.7, затруднительно и вместо этого просто производится соединение нейтральной и заземляющей шин в электрощитке после вводного автомата или даже в розетке.

Такое зануление выполняет свои защитные функции до тех пор, пока нейтральный проводник сохраняет свою целостность на всем протяжении. При аварийных ситуациях на заземляющих клеммах и корпусах электроприборов гарантировано появляется напряжение, что может быть опасным для жизни.

Поэтому использование рабочего нулевого проводника в качестве защитного запрещено нормами ПУЭ.

Вывод

Главное, чем отличается заземление от зануления — это надёжность защиты. В случае подключении корпуса к заземлению высокое напряжение отводится в землю и появляющийся при этом ток утечки вызывает срабатывание дифференциальной защиты. При монтаже зануления отключение производится автоматическим выключателем только в случае короткого замыкания. Поэтому при выборе способа защиты зануление следует устанавливать только при невозможности произвести монтаж заземления.

Похожие материалы на сайте:

• Устройство контура заземления
• Почему зануление в квартире опасно
• Расчет заземляющего устройства

Электромонтаж Иваново — Зануление: защитит или убьет?

Зануление — защитит или убьет?

Здравствуйте, друзья!

В этой статье поговорим о том, что такое зануление, где оно применяется, а также об основных ошибках при его устройстве. Тема непростая, на форумах ведутся постоянные дебаты.

Интересно то, что часто даже электрики не могут правильно сказать, чем отличается зануление от заземления. Давайте разбираться. Для начала посмотрим, что о занулении говорится в ПУЭ.

Занулением в электроустановках напряжением до 1 кВ называется преднамеренное соединение частей электроустановки, нормально не находящихся под напряжением, с глухозаземленной нейтралью генератора или трансформатора в сетях трехфазного тока, с глухозаземленным выводом источника однофазного тока, с глухозаземленной средней точкой источника в сетях постоянного тока

Попросту говоря, зануление — это соединение корпуса электрического прибора с нулевым проводом.

Теперь посмотрим, что говорит нам ПУЭ про заземление

Заземлением какой-либо части электроустановки или другой установки называется преднамеренное электрическое соединение этой части с заземляющим устройством.

Простыми словами, заземление — это соединение корпуса электрического прибора с заземлителем. Заземлитель — это конструкция из металлических штырей, вбитая в землю.

Теперь давайте посмотрим, как устроены самые распространенные системы электроснабжения многоквартирных домов.

Старая, советская система TN-C

Более современная система TN-C-S

В обеих схемах используется совмещенный нулевой проводник PEN, который заземляется на трансформаторной подстанции.

Основное различие между ними в том, что в TN-C-S происходит разделение совмещенного проводника на рабочий ноль и защитный проводник. Это делается в во вводном общедомовом щите (ВРУ). При этом обязательно производится повторное заземление.

Если внимательно посмотреть на схемы, становится понятно, что рабочий ноль всегда соединен с землей, то есть заземлен. И возникает вопрос: а в чем, собственно, разница между заземлением и занулением? Ведь соединив корпус прибора с рабочим нулем, мы фактически соединяем его и с землей.

На самом деле, разница есть. Она заключается в принципе действия.

Заземление предназначено для того, чтобы отводить ток на землю. Таким образом уменьшается опасное напряжение на корпусе прибора или устройства.

Зануление предназначено для создания эффекта короткого замыкания при пробое фазы на корпус. При этом срабатывает автомат и отключает аварийную линию.

Таким образом, зануление и заземление в системах TN работает одновременно, так сказать, в одном флаконе. Поэтому, 3-й защитный контакт в евророзетках в системах TN является и заземляющим и зануляющим.

Исходя из этого, правильно говорить о совмещенном проводнике PEN, рабочем нулевом проводнике N и защитном проводнике PE. При этом, даже электрики не всегда понимают разницу между PE и N, а она весьма существенная.

Обычно, когда какой-нибудь «электрик дядя Вася» говорит о занулении, то подразумевает разного рода колхоз типа перемычек в розетках и тому подобном соединении защитного провода с нулевым. И это опасно.

Неправильное зануление может вместо защиты может стать причиной трагедии.. А встречается такая псевдозащита очень, очень часто.

Давайте разберемся, как правильно делается защитное зануление и чего делать категорически нельзя.

Запомните, разделение совмещенного проводника на рабочий ноль и защитный ноль должно производиться в общедомовом вводном устройстве (ВРУ). И уже оттуда защитный проводник должен идти к этажным щитам, а от них в каждую квартиру.

Таким образом, мы получаем пятипроводный стояк: 3 фазы, рабочий ноль и защитный ноль. В этом случае речь о так называемом занулении не идет, поскольку в каждую квартиру приходит отдельный защитный провод (системы TN-C-S и TN-S). Его и нужно подключать к третьему контакту розеток.

В старых домах с немодернизированной проводкой обычно идет четырехпроводный стояк: 3 фазы и совмещенный ноль PEN (система TN-C). Вот тут-то и начинается полнейший бардак и жуткие косяки.

Начинается все в этажном щите. Часто в нем делают самостоятельное разделение PEN на PE и N.

Этот вариант имеет право на жизнь, но только при соблюдении важных правил. Вот главные из них:

Правило 1. В однофазных цепях разделять нулевой провод запрещено (ПУЭ — 1.7.132).

Как определить, какая сеть в вашем доме? В относительно нестарых домах подъездные стояки четырехпроводные: три фазы и один совмещенный ноль (PEN). То есть используется трехфазные стояки, соответственно трехфазная цепь.

В очень старых домах, сталинках и хрущевках, часто используется двухпроводный стояк, в котором только фаза и рабочий ноль. Отличительная особенность таких домов — отсутствие подъездных щитов. Стояки идут в шахтах между квартирами, а в самих квартирах специфические «горбатые» щитки. Вот в таких домах, как правило, используется однофазная сеть.

Правило 2. Совмещенный проводник PEN должен быть сечением не менее 16 мм по алюминию или 10 мм по меди.

То есть нулевой стояк должен быть сечением не меньше указанного. Во многих домах сечение меньше, в этом случае разделять совмещенный ноль на защитный и рабочий нельзя. Если у вас дом советской постройки с газовыми плитами, то в 80% случаев стояк в нем хилый.

Правило 3. После разделения PEN на PE и N нельзя вновь их соединять.

Здесь, думаю, пояснений не надо.

Правило 4. Защитный проводник PE должен быть неотключаемым.

То есть на него нельзя ставить автоматы и прочие разъединяющие устройства.

Правило 5. Разделять PEN нужно ДО всех автоматов, рубильников, выключателей.

Лучше сделать так: взять латунную шину и прикрутить ее винтами к щиту, чтобы между ними был контакт. От нулевого стояка через отдельный орех сделать отвод на эту шину. К шине подсоединить защитные провода PE из квартир.

Если не выполнено хотя бы одно их этих правил, то это будет не защита, а опасный для жизни колхоз.

Еще немного о том, чего делать нельзя

1) Соединять перемычкой защитный и нулевой контакты в розетке. Это одна из самых опасных ошибок!

При отгорании, повреждении или случайном отсоединении нуля, на корпусе всех приборов, подключенных к таким розеткам, сразу появится опасное фазное напряжение. В этом случае ни УЗО, ни автомат не сработают. Привет, смерть.

Тот же эффект будет при случайной смене фазы и нуля.

2) Сажать нулевой и защитный проводники на один винт в щитке

PE и N обязательно должны быть на разных зажимах (шинах). Причем, каждый провод из отдельной квартиры должен быть зажат отдельным винтом.

3) Занулять на незаземленный (незануленный) щит.

Обычно все щиты имеют прямой контакт с нулевым или защитным стояком (занулены). Но иногда контакта нет, по разным причинам. Например, отвалился соединяющий провод. Зануление на такой щит может привести к появлению на его корпусе опасного напряжения.

На практике, подобного рода косяки встречаются сплошь и рядом, в различных вариантах и сочетаниях. Могу посоветовать не полениться, изучить ПУЭ, а также не доверять свою проводку сомнительным личностям.

Проводка

— Заземляющий проводник имеет ненулевое напряжение (т.е. по отношению к «истинной» земле). Почему?

Задавать вопрос

спросил
5 лет, 8 месяцев назад

Изменено
5 лет, 8 месяцев назад

Просмотрено
823 раза

\$\начало группы\$

Мы строим новый дом, и я не уверен в квалификации электрика, который устанавливал розетки. В нашей стране жилые строения питаются от сети 240 В, 60 Гц (одна фаза).

Вот что я знаю на данный момент:
1. Горячий и нейтральный проводники могли быть переключены (он использовал один и тот же цвет проводов для обоих, так что на самом деле нет никакого способа узнать, какой из них какой при установке розетки)
2. Заземляющий провод соединяется с заземляющим стержнем.
2. Заземляющий провод , а не , еще не соединен с нулевым проводом
3. В розетке напряжение на горячем и нулевом проводниках 240В, как и ожидалось.
4. Тем не менее, напряжение на горячем проводе, нейтрали и земле колеблется в районе половины напряжения между фазой и нейтралью и составляет около 120 В.

Что может быть причиной? Насколько я понимаю, поскольку нейтральный проводник уже заземлен на трансформаторе на полюсе электросети, даже если нейтральный проводник на стороне нагрузки еще не соединен с заземляющим проводником, измерение напряжения между нейтралью и заземляющим проводником должно показывать очень маленькое напряжение (например, < 3 В).

• заземление
• проводка
• заземление
• нейтраль
• неисправность проводки

\$\конечная группа\$

2

\$\начало группы\$

Возможно, ваш блок питания не однофазный, как вы утверждаете, а двухфазный.

Если это так, то у вас не горячий и нейтральный, а два горячих провода. Два горячих провода имеют напряжение 120 В для заземления каждый и сдвинуты по фазе на 180°, в результате чего на них подается напряжение 240 В.

Это объяснило бы ваше линейное напряжение 240 В, ваши измерения 120 В для горячей земли и «нейтральной» земли, а также идентичные цвета проводов для ваших горячих и «нейтральных» проводов.

Чтобы подтвердить или опровергнуть это, вы можете (осторожно!) измерить напряжение между вашим горячим или «нейтральным» проводом и известным эталоном земли, например, колом во влажной почве или водопроводной трубой — при условии, что у вас есть металлический трубопровод.

\$\конечная группа\$

3

Зарегистрируйтесь или войдите в систему

Зарегистрируйтесь с помощью Google

Зарегистрироваться через Facebook

Зарегистрируйтесь, используя электронную почту и пароль

Опубликовать как гость

Электронная почта

Требуется, но никогда не отображается

Опубликовать как гость

Электронная почта

Требуется, но не отображается

Нажимая «Опубликовать свой ответ», вы соглашаетесь с нашими условиями обслуживания, политикой конфиденциальности и политикой использования файлов cookie

.

заземление, шасси и сигнальная земля

В аналоговых схемах отношение сигнала к земле имеет фундаментальное значение (и может создавать проблемы и в цифровых схемах). Однако понятие «земля» может сбивать с толку, поскольку оно относится к трем различным ситуациям: заземление шасси, заземление сигнала или заземление. Все три указывают на подключение к точке (теоретически) нулевое напряжение , но в другом контексте: заземление корпуса для устройства, сигнальная земля для сигналов очень низкого напряжения внутри устройства и заземление для системы питания.

Рис. 1. Есть три различных электрических символа для заземления, обозначающих контекст на схеме. Источник: Википедия.

Но заземление как нулевое напряжение теоретическое; только проводник с нулевым импедансом будет иметь нулевое напряжение. В действительности заземляющий слой или шина обычно имеют переменное напряжение на незначительном уровне. В необычных случаях проблемы возникают из-за того, что «нулевое» напряжение земли вообще не близко к нулю. Это наиболее вероятно, если цепь или устройство работают с большим потреблением тока или в случаях, когда заземляющий экран, проводник или рельс имеют высокое полное сопротивление (т. е. «заземляющий» материал или «заземляющий проводник/рельс» имеют0017, а не — хороший проводник электричества.) В любом случае действует закон Ома: V=IR. Ток (I) через любой материал с сопротивлением (R) будет иметь напряжение (V), отличное от нуля. Провода и дорожки имеют сопротивление в реальном мире и действительно влияют на то, как обратный путь («земля») работает, например, для обратных рельсов. Здравый смысл говорит, что соединение проводов таким образом, что сопротивление проводки аддитивно (последовательно) в обратном пути для одного устройства, но не для других, создает другое напряжение на «земле» для этого одного устройства (V = IR).

Заземление шасси — это точка сбора заземления, которая подключается к металлическому корпусу электрического устройства. Заземление корпуса может использоваться для экранирования и заземления во избежание поражения электрическим током. Заземление сети и (теоретически) шины питания 0 В связаны вместе и подключены к шасси в одной точке. Например, в случае многослойных печатных плат один или несколько проводящих слоев могут использоваться в качестве заземления шасси. Заземление шасси обычно выполняется только в одной точке. Это предотвращает обратный путь тока через доступное, но нежелательное средство и предотвращает циркуляцию тока через шасси. Ток, циркулирующий через шасси, может вызвать «контур заземления». Но если шасси заземлено только в одной точке, ток не может течь через шасси, и связь между магнитным потоком и электричеством не может быть установлена. Контуры заземления, вызывающие наведенную ЭДС (шум), особенно проблематичны для приложений, чувствительных к шуму, таких как контрольно-измерительные приборы и аудиотехника.

Заземляющие контуры часто возникают при соединении нескольких электронных устройств, потому что никакие два заземления никогда не имеют точно одинаковый потенциал, что вызывает поток. Даже очень низкая разность потенциалов (напряжения) вызывает протекание тока от земли одного блока к другому блоку и обратно к первому блоку через дополнительное заземление, обеспечиваемое сетью распределения электроэнергии. Несмотря на то, что импеданс контура заземления составляет всего лишь небольшую часть ома, этого достаточно, чтобы вызвать такие проблемы, как шум и помехи. Распространенным решением для контуров заземления является распределение по схеме «звезда», где выбирается произвольная точка «земли с наименьшим потенциалом напряжения». Звездное распределение имеет все взаимосвязанные компоненты, соединенные в радиальной схеме, направленной наружу от «земли». Если распределение по схеме «звезда» выполнено тщательно, сигнальная проводка между оборудованием, заземленным по схеме «звезда», будет иметь нулевой потенциал, что позволит избежать контуров заземления.

Рисунок 2: В идеальном мире все точки, помеченные как «земля», находятся под нулевым напряжением. По пути будет течь электричество. Электричество и магнетизм взаимосвязаны, и это хорошо, поскольку моторы зависят от этой взаимосвязи в работе, но плохо, когда ток нежелателен. Источник: товарищ схемотехника Питер Уилсон.

Сигнальная земля — это опорная точка, от которой измеряется сигнал. В данной цепи может быть более одного эталонного заземления. Чистое сигнальное заземление или заземление без наведенных помех имеет важное значение для электрического оборудования, которое должно точно обнаруживать очень малые уровни или перепады напряжения, например, в медицинском оборудовании. Когда есть несколько путей для протекания электричества в землю, дублирующиеся пути заземления улавливают токи помех и преобразуют токи в колебания напряжения. В этом случае эталон заземления в системе перестает быть стабильным потенциалом, и шум становится частью сигнала.

Печатные платы (PCBs) могут унаследовать проблемы с заземлением из-за автоматических программ компоновки. Заземление сигнала или опорное напряжение сигнала 0 В должно быть на печатной плате и не должно быть заземлено от печатной платы, где оно может улавливать внешние помехи.

Напряжения сигналов намного меньше, чем напряжения, поступающие в систему, например, на силовых модулях точки входа (POE). Здравый смысл говорит, что сигнальная земля изолирована от шасси или земли питания. Сигнальная земля также может быть разделена между цифровой и аналоговой частями системы. Сигналы могут страдать от помех, вносимых землей, когда заземление входного сигнала является внешним по отношению к печатной плате, на которой находится сигнал. Однако помехи, вводимые землей, можно игнорировать, если сигнал намного больше, чем введенный шум. Однако заземление для обеспечения целостности сигнала на печатных платах является детальной темой, которая не может быть рассмотрена в этом месте.[i]

Заземление восходит к практике использования заземляющего стержня, вбитого в поверхность земли из соображений безопасности. Обычный контекст для заземления — в бытовых электрических системах, где ток выходит из панели главной цепи через провод под напряжением и течет к розеткам и источникам света по мере потребления электричества (или иным образом отводится по жизнеспособному пути), а обратный путь предоставляется обратно. к панели через нейтральный провод. Заземление добавляет третий провод (провод заземления), чтобы обеспечить путь для тока, который не может замкнуть цепь. Например, оголенный проводник может создать ситуацию, когда ток может протекать через тело человека на пути к земле, если бы не провод заземления, который вместо этого безопасно рассеивает ток на землю и, как мы надеемся, срабатывает предохранитель из-за чрезмерного потребляемый ток на землю.

Заземление особенно важно, если речь идет о высоком напряжении. Если в электрическом оборудовании есть неисправный компонент, из-за которого, например, напряжение под напряжением контактирует с проводящим шасси, оборудование может продолжать работать из-за внутренней изоляции систем, но первый человек, который коснется шасси, станет причиной поломки. землю и получит серьезную травму или даже смерть. Даже если предохранитель находится на пути от источника напряжения под напряжением, все равно требуется микро- или миллисекунды, чтобы предохранитель перегорел и разомкнул цепь, предотвратив поток.
