Как Π²Ρ‹Π±Ρ€Π°Ρ‚ΡŒ автоматичСский Π²Ρ‹ΠΊΠ»ΡŽΡ‡Π°Ρ‚Π΅Π»ΡŒ?


Π‘ΡƒΡ‰Π΅ΡΡ‚Π²ΡƒΡŽΡ‚Β Π΄Π²Π° основных критСрия Π²Ρ‹Π±ΠΎΡ€Π° АВ. ΠŸΠ΅Ρ€Π²Ρ‹ΠΉ основываСтся Π½Π° исполнСнии АВ своСй Π³Π»Π°Π²Π½ΠΎΠΉ Ρ„ΡƒΠ½ΠΊΡ†ΠΈΠΎΠ½Π°Π»ΡŒΠ½ΠΎΠΉ особСнности – обСспСчСния Π·Π°Ρ‰ΠΈΡ‚Ρ‹ элСктричСских Ρ†Π΅ΠΏΠ΅ΠΉ ΠΎΡ‚ ΠΏΠ΅Ρ€Π΅Π³Ρ€ΡƒΠ·ΠΊΠΈ ΠΏΠΎ Ρ‚ΠΎΠΊΡƒ с Π·Π°Π΄Π°Π½Π½Ρ‹ΠΌΠΈ характСристиками, Π²Ρ‚ΠΎΡ€ΠΎΠΉ – Π½Π° ΡΠΎΠΎΡ‚Π½ΠΎΡˆΠ΅Π½ΠΈΠΈ Ρ†Π΅Π½Π°/качСство, Π° Ρ‚Π°ΠΊΠΆΠ΅ Π²Ρ‹Π±Ρ€Π°Π½Π½ΠΎΠ³ΠΎ Ρ‚ΠΈΠΏΠ° АВ.


  1. ΠžΠΏΡ€Π΅Π΄Π΅Π»ΠΈΡ‚Π΅ количСство Π²Ρ‹ΠΊΠ»ΡŽΡ‡Π°Ρ‚Π΅Π»Π΅ΠΉ. Для этого Π²Π°ΠΌ Π½ΡƒΠΆΠ½ΠΎ Π·Π½Π°Ρ‚ΡŒ число силовых Ρ†Π΅ΠΏΠ΅ΠΉ Π² ΠΏΠΎΠΌΠ΅Ρ‰Π΅Π½ΠΈΠΈ.


  2. Π’Ρ‹Π±Π΅Ρ€Π΅Ρ‚Π΅ ΠΏΠΎΠ»ΡŽΡΠ½ΠΎΡΡ‚ΡŒ ΠΈ Ρ€Π°Π±ΠΎΡ‡Π΅Π΅ напряТСниС. По числу полюсов Π°Π²Ρ‚ΠΎΠΌΠ°Ρ‚Ρ‹ дСлят Π½Π° ΠΎΠ΄Π½ΠΎΠΏΠΎΠ»ΡŽΡΠ½Ρ‹Π΅ (стоит Π² Ρ†Π΅ΠΏΠΈ ΠΈ Π·Π°Ρ‰ΠΈΡ‰Π°Π΅Ρ‚ ΠΎΠ΄ΠΈΠ½ ΠΏΡ€ΠΎΠ²ΠΎΠ΄, ΠΎΠ΄Π½Ρƒ Ρ„Π°Π·Ρƒ), Π΄Π²ΡƒΡ…ΠΏΠΎΠ»ΡŽΡΠ½Ρ‹Π΅ (Π΄Π²Π° ΠΎΠ΄Π½ΠΎΠΏΠΎΠ»ΡŽΡΠ½Ρ‹Ρ… Π°Π²Ρ‚ΠΎΠΌΠ°Ρ‚Π°, с ΠΎΠ±ΡŠΠ΅Π΄ΠΈΠ½Π΅Π½Π½Ρ‹ΠΌ Π²Ρ‹ΠΊΠ»ΡŽΡ‡Π°Ρ‚Π΅Π»Π΅ΠΌ), Ρ‚Ρ€Π΅Ρ…ΠΏΠΎΠ»ΡŽΡΠ½Ρ‹Π΅ (ΠΏΡ€Π΅Π΄Π½Π°Π·Π½Π°Ρ‡Π΅Π½Ρ‹ для Ρ€Π°Π·Ρ€Ρ‹Π²Π° ΠΈ Π·Π°Ρ‰ΠΈΡ‚Ρ‹ Ρ‚Ρ€Π΅Ρ…Ρ„Π°Π·Π½Ρ‹Ρ… Ρ†Π΅ΠΏΠ΅ΠΉ) ΠΈ Ρ‡Π΅Ρ‚Ρ‹Ρ€Π΅Ρ…ΠΏΠΎΠ»ΡŽΡΠ½Ρ‹Π΅.


  3. ΠžΠΏΡ€Π΅Π΄Π΅Π»ΠΈΡ‚Π΅ бСзопасный для вашСй ΠΏΡ€ΠΎΠ²ΠΎΠ΄ΠΊΠΈ Π½ΠΎΠΌΠΈΠ½Π°Π»ΡŒΠ½Ρ‹ΠΉ Ρ‚ΠΎΠΊ


  4. ΠŸΠΎΠ΄Π±Π΅Ρ€ΠΈΡ‚Π΅ класс Ρ‚ΠΎΠΊΠ° срабатывания (ΠΎΡ‚ΠΊΠ»ΡŽΡ‡Π΅Π½ΠΈΡ)


  5. ΠžΠΏΡ€Π΅Π΄Π΅Π»ΠΈΡ‚Π΅ Ρ‚ΠΎΠΊ ΠΊΠΎΡ€ΠΎΡ‚ΠΊΠΎΠ³ΠΎ замыкания для ΠΎΡ‚Π΄Π΅Π»ΡŒΠ½ΠΎ стоящСго Π΄ΠΎΠΌΠ° ΠΈΠ»ΠΈ Π³Π°Ρ€Π°ΠΆΠ°


  6. ΠŸΡ€ΠΎΠ²Π΅Ρ€ΡŒΡ‚Π΅ Π½Π°Π»ΠΈΡ‡ΠΈΠ΅ ошибок. Ошибки ΠΌΠΎΠ³ΡƒΡ‚ Π±Ρ‹Ρ‚ΡŒ Π΄Π²ΡƒΡ… Π²ΠΈΠ΄ΠΎΠ²: нСсоотвСтствиС автоматичСского Π²Ρ‹ΠΊΠ»ΡŽΡ‡Π°Ρ‚Π΅Π»Ρ показатСлям вашСй сСти (ΠΏΠΎΠ»ΡŽΡΠ½ΠΎΡΡ‚ΡŒ, напряТСниС) ΠΈ Π²Ρ‹Π±ΠΎΡ€ Π½Π΅ΠΏΡ€Π°Π²ΠΈΠ»ΡŒΠ½Ρ‹Ρ… Ρ€Π°Π±ΠΎΡ‡ΠΈΡ… характСристик.



ΠžΠ±Ρ‰ΠΈΠ΅ Ρ€Π΅ΠΊΠΎΠΌΠ΅Π½Π΄Π°Ρ†ΠΈΠΈ ΠΏΠΎ Π²Ρ‹Π±ΠΎΡ€Ρƒ устройства  Β  Β


  • ΠŸΡ€ΠΎΡ‡Π½ΠΎΡΡ‚ΡŒ – Π²Π°ΠΆΠ½Ρ‹ΠΉ ΠΊΡ€ΠΈΡ‚Π΅Ρ€ΠΈΠΉ, ΠΊΠΎΡ‚ΠΎΡ€Ρ‹ΠΌ нСльзя ΠΏΡ€Π΅Π½Π΅Π±Ρ€Π΅Π³Π°Ρ‚ΡŒ ΠΏΡ€ΠΈ Π²Ρ‹Π±ΠΎΡ€Π΅ автоматичСского Π²Ρ‹ΠΊΠ»ΡŽΡ‡Π°Ρ‚Π΅Π»Ρ. ΠšΠΎΡ€ΠΏΡƒΡ Π΄ΠΎΠ»ΠΆΠ΅Π½ Π±Ρ‹Ρ‚ΡŒ цСлостным, Π±Π΅Π· сколов, Π΄Π΅Ρ„Π΅ΠΊΡ‚ΠΎΠ² ΠΈΠ»ΠΈ Ρ‚Ρ€Π΅Ρ‰ΠΈΠ½, ΠΊΠΎΡ‚ΠΎΡ€Ρ‹Π΅ ΠΌΠΎΠ³ΡƒΡ‚ ΡΡ‚Π°Ρ‚ΡŒ ΠΏΡ€ΠΈΡ‡ΠΈΠ½ΠΎΠΉ ΠΏΠΎΠ»ΠΎΠΌΠΊΠΈ. ΠšΡ€ΠΎΠΌΠ΅ Ρ‚ΠΎΠ³ΠΎ, Ρ‚Π°ΠΊΠΈΠ΅ мСханичСскиС поврСТдСния слуТат ΠΏΡ€ΠΈΠ·Π½Π°ΠΊΠΎΠΌ ΠΌΠ°Ρ‚Π΅Ρ€ΠΈΠ°Π»Π° Π½ΠΈΠ·ΠΊΠΎΠ³ΠΎ качСства.


  • ΠšΠΎΠ»ΠΈΡ‡Π΅ΡΡ‚Π²ΠΎ полюсов автоматичСского Π²Ρ‹ΠΊΠ»ΡŽΡ‡Π°Ρ‚Π΅Π»Ρ выбираСтся исходя ΠΈΠ· числа Π·Π°Ρ‰ΠΈΡ‰Π°Π΅ΠΌΡ‹Ρ… элСктричСских Ρ†Π΅ΠΏΠ΅ΠΉ. Для ΠΎΠ΄Π½ΠΎΡ„Π°Π·Π½ΠΎΠΉ Ρ†Π΅ΠΏΠΈ ΠΎΠ±Ρ‹Ρ‡Π½ΠΎ ΠΏΡ€ΠΈΠΌΠ΅Π½ΡΡŽΡ‚ΡΡ Π΄Π²ΡƒΡ…ΠΏΠΎΠ»ΡŽΡΠ½Ρ‹Π΅, для Ρ‚Ρ€Π΅Ρ…Ρ„Π°Π·Π½Ρ‹Ρ… – Ρ‚Ρ€Π΅Ρ… ΠΈ Ρ‡Π΅Ρ‚Ρ‹Ρ€Π΅Ρ…ΠΏΠΎΠ»ΡŽΡΠ½Ρ‹Π΅.


  • Π”Π΅Π»Π°Ρ‚ΡŒ ΠΏΠΎΠΊΡƒΠΏΠΊΡƒ рСкомСндуСтся Π² спСциализированном ΠΌΠ°Π³Π°Π·ΠΈΠ½Π΅.


  • Π’Ρ‹Π±ΠΈΡ€Π°Ρ‚ΡŒ стоит срСди ΠΏΡ€ΠΎΠ΄ΡƒΠΊΡ†ΠΈΠΈ ΠΏΡ€ΠΎΠ²Π΅Ρ€Π΅Π½Π½Ρ‹Ρ… Π±Ρ€Π΅Π½Π΄ΠΎΠ², Π΄Π°Π²Π½ΠΎ Π·Π°Ρ€Π΅ΠΊΠΎΠΌΠ΅Π½Π΄ΠΎΠ²Π°Π²ΡˆΠΈΡ… сСбя Π½Π° российском Ρ€Ρ‹Π½ΠΊΠ΅.


Π’ ΠΏΠ΅Ρ€Π²ΡƒΡŽ ΠΎΡ‡Π΅Ρ€Π΅Π΄ΡŒ, ΠΈΠΌΠ΅Π½Π½ΠΎ ΠΎΡ‚ ΠΏΡ€Π°Π²ΠΈΠ»ΡŒΠ½ΠΎΠ³ΠΎ Π²Ρ‹Π±ΠΎΡ€Π° автоматичСских Π²Ρ‹ΠΊΠ»ΡŽΡ‡Π°Ρ‚Π΅Π»Π΅ΠΉ зависят бСзопасныС условия эксплуатации всСй элСктричСской сСти ΠΈΠ»ΠΈ Π΅Π΅ ΠΎΡ‚Π΄Π΅Π»ΡŒΠ½Ρ‹Ρ… участков ΠΈ ΠΏΡ€ΠΈΠ±ΠΎΡ€ΠΎΠ², ΠΊΠΎΡ‚ΠΎΡ€Ρ‹Π΅ ΠΊ Π½Π΅ΠΉ ΠΏΠΎΠ΄ΠΊΠ»ΡŽΡ‡Π°ΡŽΡ‚ΡΡ.

ΠœΠ°Ρ€ΠΊΠΈΡ€ΠΎΠ²ΠΊΠ° автоматичСских Π²Ρ‹ΠΊΠ»ΡŽΡ‡Π°Ρ‚Π΅Π»Π΅ΠΉ: спСцифика Π±ΡƒΠΊΠ²Π΅Π½Π½ΠΎ-Ρ†ΠΈΡ„Ρ€ΠΎΠ²Ρ‹Ρ… ΠΎΠ±ΠΎΠ·Π½Π°Ρ‡Π΅Π½ΠΈΠΉ

Автоматы, установлСнныС Π² ΠΊΠ²Π°Ρ€Ρ‚ΠΈΡ€Π½Ρ‹Ρ… элСктрощитах, ΠΏΡ€Π΅Π΄Π½Π°Π·Π½Π°Ρ‡Π΅Π½Ρ‹ для Π°Π²Π°Ρ€ΠΈΠΉΠ½ΠΎΠ³ΠΎ ΠΎΡ‚ΠΊΠ»ΡŽΡ‡Π΅Π½ΠΈΡ элСктроэнСргии Π² случаС ΠΊΠΎΡ€ΠΎΡ‚ΠΊΠΎΠ³ΠΎ замыкания ΠΈΠ»ΠΈ ΠΏΡ€Π΅Π²Ρ‹ΡˆΠ΅Π½ΠΈΡ Π½Π°Π³Ρ€ΡƒΠ·ΠΊΠΈ Π½Π° ΠΊΠΎΠ½Ρ‚ΡƒΡ€. Ими ΠΌΠΎΠΆΠ½ΠΎ ΡƒΠΏΡ€Π°Π²Π»ΡΡ‚ΡŒ ΠΈ Π²Ρ€ΡƒΡ‡Π½ΡƒΡŽ, ΠΊΠΎΠ³Π΄Π° Π½Π΅ΠΎΠ±Ρ…ΠΎΠ΄ΠΈΠΌΠΎ ΠΏΠΎΠΌΠ΅Π½ΡΡ‚ΡŒ Π²Ρ‹ΠΊΠ»ΡŽΡ‡Π°Ρ‚Π΅Π»ΡŒ.

Какими ΠΏΠ°Ρ€Π°ΠΌΠ΅Ρ‚Ρ€Π°ΠΌΠΈ ΠΎΠ±Π»Π°Π΄Π°Π΅Ρ‚ ΠΏΡ€ΠΈΠ±ΠΎΡ€ подскаТСт ΠΌΠ°Ρ€ΠΊΠΈΡ€ΠΎΠ²ΠΊΠ° автоматичСских Π²Ρ‹ΠΊΠ»ΡŽΡ‡Π°Ρ‚Π΅Π»Π΅ΠΉ, прСдставлСнная Π² Π²ΠΈΠ΄Π΅ Π½Π°ΠΈΠΌΠ΅Π½ΠΎΠ²Π°Π½ΠΈΠΉ, Π±ΡƒΠΊΠ²Π΅Π½Π½ΠΎ-Ρ†ΠΈΡ„Ρ€ΠΎΠ²Ρ‹Ρ… ΠΎΠ±ΠΎΠ·Π½Π°Ρ‡Π΅Π½ΠΈΠΉ ΠΈ схСм. Π‘ΠΎΠ³Π»Π°ΡΠΈΡ‚Π΅ΡΡŒ, ΡƒΠΌΠ΅Π½ΠΈΠ΅ Β«Ρ‡ΠΈΡ‚Π°Ρ‚ΡŒΒ» надпись пригодится Π΄ΠΎΠΌΠ°ΡˆΠ½Π΅ΠΌΡƒ мастСру ΠΏΡ€ΠΈ нСобходимости Π·Π°ΠΌΠ΅Π½Ρ‹ устройства, устранСнии ΠΏΠΎΠ»ΠΎΠΌΠΎΠΊ ΠΈΠ»ΠΈ ΠΏΠΎΠ΄ΠΊΠ»ΡŽΡ‡Π΅Π½ΠΈΠΈ Π΄ΠΎΠΏΠΎΠ»Π½ΠΈΡ‚Π΅Π»ΡŒΠ½ΠΎΠ³ΠΎ Π°Π²Ρ‚ΠΎΠΌΠ°Ρ‚Π°.

ΠœΡ‹ ΠΏΠΎΠΌΠΎΠΆΠ΅ΠΌ Π²Π°ΠΌ Ρ€Π°Π·ΠΎΠ±Ρ€Π°Ρ‚ΡŒΡΡ Ρ‡Ρ‚ΠΎ ΠΊ Ρ‡Π΅ΠΌΡƒ. Π’ ΡΡ‚Π°Ρ‚ΡŒΠ΅ описана подробная Ρ€Π°ΡΡˆΠΈΡ„Ρ€ΠΎΠ²ΠΊΠ° ΠΌΠ°Ρ€ΠΊΠΈΡ€ΠΎΠ²ΠΎΡ‡Π½ΠΎΠ³ΠΎ Π±Π»ΠΎΠΊΠ° Π½Π°Β  Π²Ρ‹ΠΊΠ»ΡŽΡ‡Π°Ρ‚Π΅Π»ΡΡ…, Π° Ρ‚Π°ΠΊΠΆΠ΅ ΠΏΡ€ΠΈΠ²Π΅Π΄Π΅Π½Ρ‹ Ρ€Π΅ΠΊΠΎΠΌΠ΅Π½Π΄Π°Ρ†ΠΈΠΈ ΠΏΠΎ Π²Ρ‹Π±ΠΎΡ€Ρƒ Π°Π²Ρ‚ΠΎΠΌΠ°Ρ‚Π° с ΡƒΡ‡Π΅Ρ‚ΠΎΠΌ Π΅Π³ΠΎ характСристик.

Π‘ΠΎΠ΄Π΅Ρ€ΠΆΠ°Π½ΠΈΠ΅ ΡΡ‚Π°Ρ‚ΡŒΠΈ:

  • Для Ρ‡Π΅Π³ΠΎ Π½Π΅ΠΎΠ±Ρ…ΠΎΠ΄ΠΈΠΌΠ° ΠΌΠ°Ρ€ΠΊΠΈΡ€ΠΎΠ²ΠΊΠ°
  • Π§Ρ‚ΠΎ ΠΎΠ±ΠΎΠ·Π½Π°Ρ‡Π°ΡŽΡ‚ надписи Π½Π° Π²Ρ‹ΠΊΠ»ΡŽΡ‡Π°Ρ‚Π΅Π»Π΅
    • ΠŸΡ€ΠΎΠΈΠ·Π²ΠΎΠ΄ΠΈΡ‚Π΅Π»ΡŒ ΠΈ модСль Π°Π²Ρ‚ΠΎΠΌΠ°Ρ‚Π°
    • ΠžΠΏΡ€Π΅Π΄Π΅Π»Π΅Π½ΠΈΠ΅ врСмя-Ρ‚ΠΎΠΊΠΎΠ²ΠΎΠΉ характСристики
    • ΠΠΎΠΌΠΈΠ½Π°Π»ΡŒΠ½Ρ‹ΠΉ Ρ‚ΠΎΠΊ ΠΈ Π΅Π³ΠΎ ΠΎΠ±ΠΎΠ·Π½Π°Ρ‡Π΅Π½ΠΈΠ΅
    • ΠœΠ°Ρ€ΠΊΠΈΡ€ΠΎΠ²ΠΊΠ° номинального напряТСния ΠΈ частоты
    • ΠŸΡ€Π΅Π΄Π΅Π»ΡŒΠ½Ρ‹ΠΉ Ρ‚ΠΎΠΊ ΠΎΡ‚ΠΊΠ»ΡŽΡ‡Π΅Π½ΠΈΡ
    • Π§Ρ‚ΠΎ Ρ‚Π°ΠΊΠΎΠ΅ класс токоограничСния
    • Π‘Ρ…Π΅ΠΌΠ° ΠΏΠΎΠ΄ΠΊΠ»ΡŽΡ‡Π΅Π½ΠΈΡ ΠΏΡ€ΠΎΠ²ΠΎΠ΄ΠΎΠ²
  • Π‘ΠΎΠ²Π΅Ρ‚Ρ‹ ΠΏΠΎ Π²Ρ‹Π±ΠΎΡ€Ρƒ автоматичСского Π²Ρ‹ΠΊΠ»ΡŽΡ‡Π°Ρ‚Π΅Π»Ρ
  • Π’Ρ‹Π²ΠΎΠ΄Ρ‹ ΠΈ ΠΏΠΎΠ»Π΅Π·Π½ΠΎΠ΅ Π²ΠΈΠ΄Π΅ΠΎ ΠΏΠΎ Ρ‚Π΅ΠΌΠ΅

Для Ρ‡Π΅Π³ΠΎ Π½Π΅ΠΎΠ±Ρ…ΠΎΠ΄ΠΈΠΌΠ° ΠΌΠ°Ρ€ΠΊΠΈΡ€ΠΎΠ²ΠΊΠ°

Для ΠΊΠ²Π°Π»ΠΈΡ„ΠΈΡ†ΠΈΡ€ΠΎΠ²Π°Π½Π½ΠΎΠ³ΠΎ элСктрика лицСвая панСль Π°Π²Ρ‚ΠΎΠΌΠ°Ρ‚Π° ΠΊΠ°ΠΊ открытая ΠΊΠ½ΠΈΠ³Π° – Π·Π° ΠΏΠ°Ρ€Ρƒ ΠΌΠΈΠ½ΡƒΡ‚ ΠΎΠ½ ΠΌΠΎΠΆΠ΅Ρ‚ ΡƒΠ·Π½Π°Ρ‚ΡŒ ΠΎ ΠΏΡ€ΠΈΠ±ΠΎΡ€Π΅ всС, ΠΎΡ‚ производитСля Π΄ΠΎ значСния номинального Ρ‚ΠΎΠΊΠ°. ΠžΠΏΡ‹Ρ‚Π½Ρ‹ΠΉ ΠΌΠΎΠ½Ρ‚Π°ΠΆΠ½ΠΈΠΊ Π»Π΅Π³ΠΊΠΎ Ρ€Π°Π·Π»ΠΈΡ‡Π°Π΅Ρ‚ устройства, Π°Π±ΡΠΎΠ»ΡŽΡ‚Π½ΠΎ ΠΎΠ΄ΠΈΠ½Π°ΠΊΠΎΠ²Ρ‹Π΅ с Ρ‚ΠΎΡ‡ΠΊΠΈ зрСния обыватСля.

Π’Π»Π°Π΄Π΅Π»Π΅Ρ† Тилья, Π½Π΅Π·Π½Π°ΠΊΠΎΠΌΡ‹ΠΉ с тонкостями элСктромонтаТного рСмСсла, Ρ‚Π°ΠΊΠΆΠ΅ ΠΌΠΎΠΆΠ΅Ρ‚ Ρ€Π°Π·ΠΎΠ±Ρ€Π°Ρ‚ΡŒΡΡ Π² ΠΈΠ½Ρ„ΠΎΡ€ΠΌΠ°Ρ†ΠΈΠΈ, прСдставлСнной ΠΈΠ·Π³ΠΎΡ‚ΠΎΠ²ΠΈΡ‚Π΅Π»Π΅ΠΌ.

Π‘ ΠΏΠΎΠΌΠΎΡ‰ΡŒΡŽ ΡΠΏΠ΅Ρ†ΠΈΠ°Π»ΡŒΠ½Ρ‹Ρ… ΠΎΠ±ΠΎΠ·Π½Π°Ρ‡Π΅Π½ΠΈΠΉ, располоТСнных Π½Π° ΠΏΠ΅Ρ€Π΅Π΄Π½Π΅ΠΉ ΠΏΠ°Π½Π΅Π»ΠΈ, ΠΌΠΎΠΆΠ½ΠΎ , ΡƒΠ·Π½Π°Ρ‚ΡŒ Π΅Π³ΠΎ основныС тСхничСскиС характСристики ΠΈ Π²Ρ‹ΡΡΠ½ΠΈΡ‚ΡŒ, Π² ΠΊΠ°ΠΊΠΎΠΉ ΠΏΠΎΡΠ»Π΅Π΄ΠΎΠ²Π°Ρ‚Π΅Π»ΡŒΠ½ΠΎΡΡ‚ΠΈ ΠΏΠΎΠ΄ΠΊΠ»ΡŽΡ‡Π°ΡŽΡ‚ΡΡ ΠΏΡ€ΠΎΠ²ΠΎΠ΄Π°.

Π§Ρ‚ΠΎΠ±Ρ‹ ΡƒΡ‚ΠΎΡ‡Π½ΠΈΡ‚ΡŒ Π΄Π°Π½Π½Ρ‹Π΅ ΠΎ ΠΊΠΎΠ½ΠΊΡ€Π΅Ρ‚Π½ΠΎΠΌ устройствС, достаточно Ρ€Π°ΡΠΏΠ°Ρ…Π½ΡƒΡ‚ΡŒ Π΄Π²Π΅Ρ€ΠΊΡƒ мСталличСского ΡˆΠΊΠ°Ρ„Π°, Π² ΠΊΠΎΡ‚ΠΎΡ€ΠΎΠΌ установлСны ΠΏΡ€ΠΈΠ±ΠΎΡ€Ρ‹ ΡƒΡ‡Π΅Ρ‚Π° ΠΈ Π·Π°Ρ‰ΠΈΡ‚Ρ‹: всС обозначСния находятся Π½Π° Π²ΠΈΠ΄Ρƒ

Π˜Π½Ρ„ΠΎΡ€ΠΌΠ°Ρ†ΠΈΡ ΠΎΠ± ΠΎΡ‚Π΄Π΅Π»ΡŒΠ½ΠΎΠΌ автоматичСском Π²Ρ‹ΠΊΠ»ΡŽΡ‡Π°Ρ‚Π΅Π»Π΅ ΠΌΠΎΠΆΠ΅Ρ‚ ΠΏΠΎΡ‚Ρ€Π΅Π±ΠΎΠ²Π°Ρ‚ΡŒΡΡ, Ссли:

  • Π½Π΅ΠΎΠ±Ρ…ΠΎΠ΄ΠΈΠΌΠΎ произвСсти Π·Π°ΠΌΠ΅Π½Ρƒ устройства;
  • слСдуСт Π² связи с появлСниСм Π΄ΠΎΠΏΠΎΠ»Π½ΠΈΡ‚Π΅Π»ΡŒΠ½ΠΎΠ³ΠΎ ΠΊΠΎΠ½Ρ‚ΡƒΡ€Π°;
  • трСбуСтся ΡΡ€Π°Π²Π½ΠΈΡ‚ΡŒ Π½ΠΎΠΌΠΈΠ½Π°Π»ΡŒΠ½ΡƒΡŽ Ρ‚ΠΎΠΊΠΎΠ²ΡƒΡŽ Π½Π°Π³Ρ€ΡƒΠ·ΠΊΡƒ Π»ΠΈΠ½ΠΈΠΈ ΠΈ Π²Ρ‹ΠΊΠ»ΡŽΡ‡Π°Ρ‚Π΅Π»Ρ;
  • Π½ΡƒΠΆΠ½ΠΎ Π½Π°ΠΉΡ‚ΠΈ ΠΏΡ€ΠΈΡ‡ΠΈΠ½Ρƒ Π°Π²Π°Ρ€ΠΈΠΉΠ½ΠΎΠ³ΠΎ ΠΎΡ‚ΠΊΠ»ΡŽΡ‡Π΅Π½ΠΈΡ ΠΈ Π΄Ρ€.

НСкоторыС символы становятся понятны ΠΈΠ½Ρ‚ΡƒΠΈΡ‚ΠΈΠ²Π½ΠΎ, для Ρ€Π°ΡΡˆΠΈΡ„Ρ€ΠΎΠ²ΠΊΠΈ Π΄Ρ€ΡƒΠ³ΠΈΡ… Π½Π΅ΠΎΠ±Ρ…ΠΎΠ΄ΠΈΠΌΡ‹ ΠΎΠΏΡ€Π΅Π΄Π΅Π»Π΅Π½Π½Ρ‹Π΅ знания. Если Π²Ρ‹ Π·Π°Π΄ΡƒΠΌΠ°Π»ΠΈ ΡΠ°ΠΌΠΎΡΡ‚ΠΎΡΡ‚Π΅Π»ΡŒΠ½ΠΎ произвСсти Π·Π°ΠΌΠ΅Π½Ρƒ ΠΏΡ€ΠΎΠ²ΠΎΠ΄ΠΊΠΈ ΠΈΠ»ΠΈ , ΠΈΠ½Ρ„ΠΎΡ€ΠΌΠ°Ρ†ΠΈΡŽ ΠΎ ΠΏΡ€ΠΈΠ±ΠΎΡ€Π°Ρ… Π»ΡƒΡ‡ΡˆΠ΅ ΠΈΠ·ΡƒΡ‡ΠΈΡ‚ΡŒ Π·Π°Ρ€Π°Π½Π΅Π΅.

Π§Ρ‚ΠΎ ΠΎΠ±ΠΎΠ·Π½Π°Ρ‡Π°ΡŽΡ‚ надписи Π½Π° Π²Ρ‹ΠΊΠ»ΡŽΡ‡Π°Ρ‚Π΅Π»Π΅

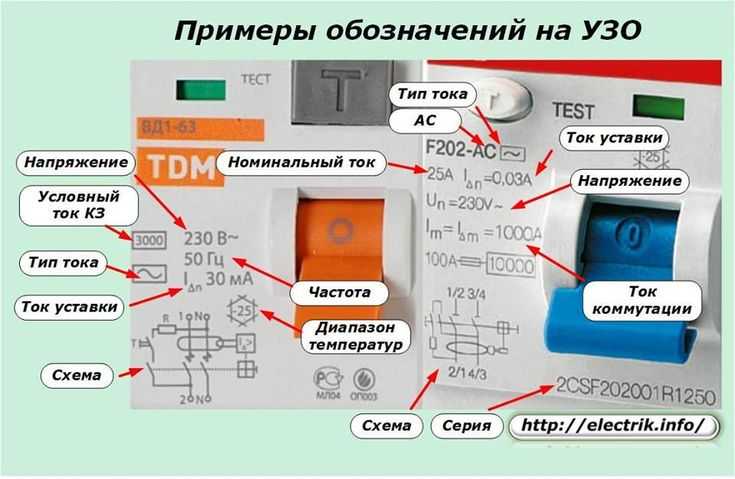

Π‘ΠΈΠΌΠ²ΠΎΠ»Ρ‹, Ρ†ΠΈΡ„Ρ€Ρ‹, Π±ΡƒΠΊΠ²Ρ‹, схСмы нанСсСны Π½Π° тСхничСский пластик ΡΠΏΠ΅Ρ†ΠΈΠ°Π»ΡŒΠ½ΠΎΠΉ нСсмываСмой краской. Π”Π°ΠΆΠ΅ Ρƒ старых ΠΌΠΎΠ΄Π΅Π»Π΅ΠΉ ΠΎΠ½ΠΈ ΠΎΡΡ‚Π°ΡŽΡ‚ΡΡ Ρ‡ΠΈΡ‚Π°Π΅ΠΌΡ‹ΠΌΠΈ. ΠŸΡ€Π΅Π΄ΠΏΠΎΠ»Π°Π³Π°Π΅Ρ‚ΡΡ, Ρ‡Ρ‚ΠΎ ΠΏΠΎΠ»ΡŒΠ·ΠΎΠ²Π°Ρ‚Π΅Π»ΡŒ ΠΈΠ»ΠΈ элСктромонтаТник, Π΅Π΄Π²Π° бросив взгляд Π½Π° Π°Π²Ρ‚ΠΎΠΌΠ°Ρ‚, Π΄ΠΎΠ»ΠΆΠ΅Π½ быстро ΠΎΠΏΡ€Π΅Π΄Π΅Π»ΠΈΡ‚ΡŒ Π΅Π³ΠΎ Ρ‚ΠΎΠΊΠΎΠ²Ρ‹Π΅ характСристики ΠΈ напряТСниС.

ΠŸΡ€ΠΎΠΈΠ·Π²ΠΎΠ΄ΠΈΡ‚Π΅Π»ΡŒ ΠΈ модСль Π°Π²Ρ‚ΠΎΠΌΠ°Ρ‚Π°

Π‘Π°ΠΌΡƒΡŽ Π²Π΅Ρ€Ρ…Π½ΡŽΡŽ строку ΠΌΠ°Ρ€ΠΊΠΈΡ€ΠΎΠ²ΠΎΡ‡Π½ΠΎΠ³ΠΎ Π±Π»ΠΎΠΊΠ° Π·Π°Π½ΠΈΠΌΠ°Π΅Ρ‚ Π½Π°Π·Π²Π°Π½ΠΈΠ΅ Π±Ρ€Π΅Π½Π΄Π°. Для ΠΏΠ΅Ρ‡Π°Ρ‚ΠΈ Π²Ρ‹Π±Ρ€Π°Π½ ΠΎΠΏΡ€Π΅Π΄Π΅Π»Π΅Π½Π½Ρ‹ΠΉ Ρ†Π²Π΅Ρ‚, Ρ‡Π°Ρ‰Π΅ яркий, ΠΈ ΠΏΠΎΡ€ΠΎΠΉ Π΄Π°ΠΆΠ΅ ΠΏΠΎ ΠΎΡ‚Ρ‚Π΅Π½ΠΊΡƒ ΠΌΠΎΠΆΠ½ΠΎ ΠΎΠΏΡ€Π΅Π΄Π΅Π»ΠΈΡ‚ΡŒ, продукция ΠΊΠ°ΠΊΠΎΠ³ΠΎ производитСля находится ΠΏΠ΅Ρ€Π΅Π΄ Π²Π°ΠΌΠΈ.

Π¦Π²Π΅Ρ‚ надписи ΠΎΠ±Ρ‹Ρ‡Π½ΠΎ повторяСтся ΠΈ Π² ΠΎΡ„ΠΎΡ€ΠΌΠ»Π΅Π½ΠΈΠΈ элСмСнта управлСния – Ρ€Ρ‹Ρ‡Π°Π³Π°, с ΠΏΠΎΠΌΠΎΡ‰ΡŒΡŽ ΠΊΠΎΡ‚ΠΎΡ€ΠΎΠ³ΠΎ производится ΠΏΡ€ΠΈΠ½ΡƒΠ΄ΠΈΡ‚Π΅Π»ΡŒΠ½ΠΎΠ΅ Π²ΠΊΠ»ΡŽΡ‡Π΅Π½ΠΈΠ΅ ΠΈΠ»ΠΈ ΠΎΡ‚ΠΊΠ»ΡŽΡ‡Π΅Π½ΠΈΠ΅ ΠΏΡ€ΠΈΠ±ΠΎΡ€Π°. Однако ΠΈΠ½ΠΎΠ³Π΄Π° Ρ€ΡƒΡ‡ΠΊΠ° ΠΎΠΊΡ€Π°ΡˆΠ΅Π½Π° Π² Π½Π΅ΠΉΡ‚Ρ€Π°Π»ΡŒΠ½Ρ‹ΠΉ сСрый ΠΈΠ»ΠΈ Ρ‡Π΅Ρ€Π½Ρ‹ΠΉ Ρ†Π²Π΅Ρ‚

ΠžΠΏΡ‹Ρ‚Π½Ρ‹Π΅ элСктромонтаТники ΠΏΡ€Π΅Π΄Π»Π°Π³Π°ΡŽΡ‚ Π½Π΅ ΡΠΊΡƒΠΏΠΈΡ‚ΡŒΡΡ ΠΏΡ€ΠΈ ΠΏΠΎΠΊΡƒΠΏΠΊΠ΅ Π°Π²Ρ‚ΠΎΠΌΠ°Ρ‚ΠΎΠ² ΠΈ ΠΏΡ€ΠΈΠΎΠ±Ρ€Π΅Ρ‚Π°Ρ‚ΡŒ ΠΏΡ€ΠΈΠ±ΠΎΡ€Ρ‹ Ρ‚ΠΎΠ»ΡŒΠΊΠΎ ΠΏΡ€ΠΎΠ²Π΅Ρ€Π΅Π½Π½Ρ‹Ρ… СвропСйских ΠΌΠ°Ρ€ΠΎΠΊ: Schrack Technik, Schneider Electric, ABB, Schaltbau, Moeller, HAGER, Legrand. Π•ΡΡ‚ΡŒ нСсколько российских Π±Ρ€Π΅Π½Π΄ΠΎΠ², ΠΊΠΎΡ‚ΠΎΡ€Ρ‹ΠΌ Ρ‚Π°ΠΊΠΆΠ΅ ΠΌΠΎΠΆΠ½ΠΎ смСло Π΄ΠΎΠ²Π΅Ρ€ΡΡ‚ΡŒ: Π­Π»Π΅ΠΊΡ‚Ρ€ΠΎΡ‚Π΅Ρ…Π½ΠΈΠΊ, TDM Π•LECTRIC, EKF.

НиТС строкой ΠΎΠ±ΠΎΠ·Π½Π°Ρ‡Π΅Π½Π° модСль устройства. ВсС ΠΎΡΡ‚Π°Π»ΡŒΠ½Ρ‹Π΅ надписи, ΠΊΡ€ΠΎΠΌΠ΅ наимСнования производитСля, ΠΎΠ±Ρ‹Ρ‡Π½ΠΎ ΠΎΡ‚ΠΏΠ΅Ρ‡Π°Ρ‚Π°Π½Ρ‹ сСрым Ρ†Π²Π΅Ρ‚ΠΎΠΌ, поэтому ΡΠ΅Ρ€ΠΈΡŽ ΠΌΠΎΠΆΠ½ΠΎ Π»Π΅Π³ΠΊΠΎ ΡΠΏΡƒΡ‚Π°Ρ‚ΡŒ с тСхничСскими характСристиками.

Π§Ρ‚ΠΎΠ±Ρ‹ Π½Π΅ ΠΎΡˆΠΈΠ±ΠΈΡ‚ΡŒΡΡ, смотрим ΠΈΠΌΠ΅Π½Π½ΠΎ Π½Π° Π²Ρ‚ΠΎΡ€ΡƒΡŽ строку. ΠžΠ±ΠΎΠ·Π½Π°Ρ‡Π΅Π½ΠΈΠ΅ Π»ΠΈΠ½Π΅ΠΉΠΊΠΈ ΠΈΠ»ΠΈ ΠΌΠΎΠ΄Π΅Π»ΠΈ ΠΌΠΎΠΆΠ΅Ρ‚ ΠΈΠΌΠ΅Ρ‚ΡŒ ΡΠ»Π΅Π΄ΡƒΡŽΡ‰ΠΈΠΉ Π²ΠΈΠ΄: ВА63, Sh300, Acti9.

МоТно ΠΏΠΎΠΏΡ‹Ρ‚Π°Ρ‚ΡŒΡΡ Ρ€Π°ΡΡˆΠΈΡ„Ρ€ΠΎΠ²Π°Ρ‚ΡŒ ΡΠ΅Ρ€ΠΈΡŽ, ΠΎΠ΄Π½Π°ΠΊΠΎ Π½Π΅ всСгда Π·Π° Π±ΡƒΠΊΠ²Π°ΠΌΠΈ ΠΈ Ρ†ΠΈΡ„Ρ€Π°ΠΌΠΈ скрыты тСхничСскиС характСристики, Ρ‡Π°Ρ‰Π΅ это просто Π½Π°ΠΈΠΌΠ΅Π½ΠΎΠ²Π°Π½ΠΈΠ΅ ΠΎΠΏΡ€Π΅Π΄Π΅Π»Π΅Π½Π½ΠΎΠΉ ΠΌΠΎΠ΄Π΅Π»ΠΈ.

МодСли ΠΈΠ· сСрии ВА47-29 ΠΈΠΌΠ΅ΡŽΡ‚ Π±ΠΎΠ»Π΅Π΅ Π΄Π²ΡƒΡ… сотСн типоисполнСний, ΠΏΡ€ΠΈ этом ΠΎΠ½ΠΈ Π½Π΅ привязаны ΠΊ ΠΎΠΏΡ€Π΅Π΄Π΅Π»Π΅Π½Π½Ρ‹ΠΌ Π½ΠΎΠΌΠΈΠ½Π°Π»ΡŒΠ½Ρ‹ΠΌ Ρ‚ΠΎΠΊΠ°ΠΌ – ΠΌΠΎΠ³ΡƒΡ‚ Π±Ρ‹Ρ‚ΡŒ ΠΈ 0,5 Π°, ΠΈ 5 А, ΠΈ 63 А

ΠžΠ±ΠΎΠ·Π½Π°Ρ‡Π΅Π½ΠΈΠ΅ Π»ΠΈΠ½Π΅ΠΉΠΊΠΈ ΠΌΠΎΠΆΠ΅Ρ‚ Π±Ρ‹Ρ‚ΡŒ Π½Π°ΠΏΠ΅Ρ‡Π°Ρ‚Π°Π½ΠΎ ΠΊΠ°ΠΊ Π½Π° ΠΎΠ±Ρ‰Π΅ΠΌ сСром Ρ„ΠΎΠ½Π΅, Ρ‚Π°ΠΊ ΠΈ Π½Π° Ρ†Π²Π΅Ρ‚Π½ΠΎΠΉ Π»ΠΈΠ½ΠΈ, которая находится нСпосрСдствСнно ΠΏΠΎΠ΄ Π±Ρ€Π΅Π½Π΄ΠΎΠΌ.

ΠžΠΏΡ€Π΅Π΄Π΅Π»Π΅Π½ΠΈΠ΅ врСмя-Ρ‚ΠΎΠΊΠΎΠ²ΠΎΠΉ характСристики

Π‘Π»Π΅Π΄ΡƒΡŽΡ‰Π°Ρ строка – это сочСтаниС латинской Π±ΡƒΠΊΠ²Ρ‹ ΠΈ Ρ†ΠΈΡ„Ρ€Ρ‹. Π‘ΡƒΠΊΠ²Π°, стоящая ΠΏΠ΅Ρ€Π²ΠΎΠΉ, ΠΊΠ°ΠΊ Ρ€Π°Π· ΠΈ ΠΎΠ±ΠΎΠ·Π½Π°Ρ‡Π°Π΅Ρ‚ врСмя-Ρ‚ΠΎΠΊΠΎΠ²ΡƒΡŽ характСристику. Она ΠΎΠ±ΠΎΠ·Π½Π°Ρ‡Π°Π΅Ρ‚, ΠΊΠ°ΠΊ быстро срабатываСт Π²Ρ‹ΠΊΠ»ΡŽΡ‡Π°Ρ‚Π΅Π»ΡŒ ΠΏΡ€ΠΈ ΠΎΠΏΡ€Π΅Π΄Π΅Π»Π΅Π½Π½ΠΎΠΉ силС Ρ‚ΠΎΠΊΠ°, ΠΏΡ€ΠΎΡ‚Π΅ΠΊΠ°ΡŽΡ‰Π΅ΠΉ Ρ‡Π΅Ρ€Π΅Π· Π½Π΅Π³ΠΎ. ВсСго сущСствуСт ΠΏΡΡ‚ΡŒ Ρ€Π°Π·Π»ΠΈΡ‡Π½Ρ‹Ρ… Ρ‚ΠΈΠΏΠΎΠ²: Β«Π’Β», Β«Π‘Β», Β«DΒ», Β«KΒ», Β«ZΒ», ΠΎΠ΄Π½Π°ΠΊΠΎ Π² Π±Ρ‹Ρ‚Ρƒ ΠΏΡ€ΠΈΠΌΠ΅Π½ΡΡŽΡ‚ΡΡ Π°Π²Ρ‚ΠΎΠΌΠ°Ρ‚Ρ‹ Π’, Π‘, D.

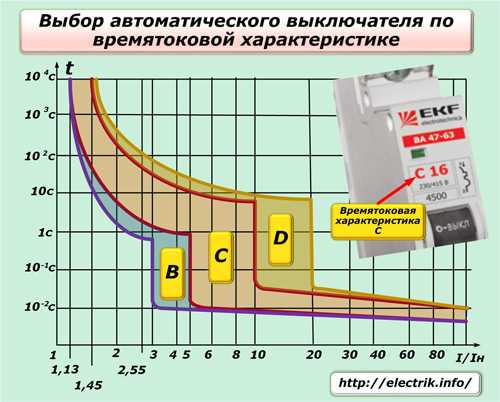

Π—Π°Π²ΠΈΡΠΈΠΌΠΎΡΡ‚ΡŒ Π²Π΅Π»ΠΈΡ‡ΠΈΠ½ часто ΠΏΡ€Π΅Π΄ΡΡ‚Π°Π²Π»ΡΡŽΡ‚ Π² Π²ΠΈΠ΄Π΅ Π³Ρ€Π°Ρ„ΠΈΠΊΠΎΠ², ΠΊΠΎΡ‚ΠΎΡ€Ρ‹Π΅ ΠΌΠΎΠΆΠ½ΠΎ ΠΎΡ‚Ρ‹ΡΠΊΠ°Ρ‚ΡŒ Π² Π˜Π½Ρ‚Π΅Ρ€Π½Π΅Ρ‚Π΅. Они ΠΈΠΌΠ΅ΡŽΡ‚ ΡΠ»Π΅Π΄ΡƒΡŽΡ‰ΠΈΠΉ Π²ΠΈΠ΄:

На Π³Ρ€Π°Ρ„ΠΈΠΊΠ΅ Π²ΠΈΠ΄Π½ΠΎ, ΠΊΠ°ΠΊ зависит ΡΠΊΠΎΡ€ΠΎΡΡ‚ΡŒ срабатывания Π°Π²Ρ‚ΠΎΠΌΠ°Ρ‚Π° ΠΎΡ‚ кратности Π΄Π΅ΠΉΡΡ‚Π²ΡƒΡŽΡ‰Π΅Π³ΠΎ Ρ‚ΠΎΠΊΠ° ΠΊ Π½ΠΎΠΌΠΈΠ½Π°Π»ΡŒΠ½ΠΎΠΌΡƒ Π΅Π³ΠΎ Π·Π½Π°Ρ‡Π΅Π½ΠΈΡŽ. РасчСты ΠΏΠΎΠ΄Ρ‡ΠΈΠ½ΡΡŽΡ‚ΡΡ Ρ„ΠΎΡ€ΠΌΡƒΠ»Π΅ k=I/In (+)

Π’Π°ΠΊΠΈΠΌ ΠΎΠ±Ρ€Π°Π·ΠΎΠΌ, Ссли Π·Π½Π°Ρ‡Π΅Π½ΠΈΠ΅ k находится ΠΌΠ΅ΠΆΠ΄Ρƒ 3 ΠΈ 5 – это катСгория Π’, ΠΌΠ΅ΠΆΠ΄Ρƒ 5 ΠΈ 10 – Π‘, ΠΌΠ΅ΠΆΠ΄Ρƒ 10 ΠΈ 20 – D.

ΠžΠ±Ρ€Π°Π·Π΅Ρ† обозначСния Π’Π’Π₯ Π½Π° корпусС ΠΏΡ€ΠΈΠ±ΠΎΡ€Π°. Π’ сочСтании Β«Π’16Β» Π’ – это ΠΈ Π΅ΡΡ‚ΡŒ врСмя-токовая характСристика, Π° 16 – Π½ΠΎΠΌΠΈΠ½Π°Π»ΡŒΠ½Ρ‹ΠΉ Ρ‚ΠΎΠΊ

Если Π²Π·ΡΡ‚ΡŒ Π΄Π²Π° Π²Ρ‹ΠΊΠ»ΡŽΡ‡Π°Ρ‚Π΅Π»Ρ с ΠΎΠ΄Π½ΠΈΠΌ ΠΈ Ρ‚Π΅ΠΌ ΠΆΠ΅ Π·Π½Π°Ρ‡Π΅Π½ΠΈΠ΅ΠΌ номинального Ρ‚ΠΎΠΊΠ°, Π½ΠΎ с Ρ€Π°Π·Π½Ρ‹ΠΌΠΈ свойствами срабатывания, Ρ€Π΅Π°Π³ΠΈΡ€ΠΎΠ²Π°Ρ‚ΡŒ ΠΎΠ½ΠΈ Π±ΡƒΠ΄ΡƒΡ‚ Ρ‚ΠΎΠΆΠ΅ ΠΏΠΎ-Ρ€Π°Π·Π½ΠΎΠΌΡƒ. Для сравнСния рассмотрим Π‘16 ΠΈ Π’16.Β  Если Π²ΠΎΡΠΏΠΎΠ»ΡŒΠ·ΠΎΠ²Π°Ρ‚ΡŒΡΡ Ρ„ΠΎΡ€ΠΌΡƒΠ»ΠΎΠΉ, Ρ‚ΠΎ Π² Ρ€Π΅Π·ΡƒΠ»ΡŒΡ‚Π°Ρ‚Π΅ ΠΌΡ‹ ΠΏΠΎΠ»ΡƒΡ‡ΠΈΠΌ для Π‘16 – 80-160 А, Π° для Π’16 – 46-80 А.

Как это выглядит Π½Π° ΠΏΡ€Π°ΠΊΡ‚ΠΈΠΊΠ΅? ΠŸΡ€Π΅Π΄ΠΏΠΎΠ»ΠΎΠΆΠΈΠΌ, Ρ‚ΠΎΠΊ Ρ€Π΅Π·ΠΊΠΎ увСличился Π΄ΠΎ 100 А. Π’16 Π²Ρ‹ΠΊΠ»ΡŽΡ‡ΠΈΡ‚ΡΡ ΠΌΠΎΠΌΠ΅Π½Ρ‚Π°Π»ΡŒΠ½ΠΎ, Ρ‚Π°ΠΊ ΠΊΠ°ΠΊ для Π½Π΅Π³ΠΎ достаточно ΠΈ 80 А, Π° Ρ‡Ρ‚ΠΎΠ±Ρ‹ сработал Π‘16, Π½Π΅ΠΎΠ±Ρ…ΠΎΠ΄ΠΈΠΌΠΎ Π½Π΅ΠΊΠΎΡ‚ΠΎΡ€ΠΎΠ΅ врСмя Π½Π° Π½Π°Π³Ρ€Π΅Π² пластины. Π—Π°Ρ‚Π΅ΠΌ Π½Π°Ρ‡ΠΈΠ½Π°Π΅Ρ‚ Π΄Π΅ΠΉΡΡ‚Π²ΠΎΠ²Π°Ρ‚ΡŒ тСпловая Π·Π°Ρ‰ΠΈΡ‚Π°, ΠΈ Π°Π²Ρ‚ΠΎΠΌΠ°Ρ‚ Π²Ρ‹ΠΊΠ»ΡŽΡ‡Π°Π΅Ρ‚ΡΡ. Π Π°Π·Π½ΠΈΡ†Π° Π²ΠΎ Π²Ρ€Π΅ΠΌΠ΅Π½ΠΈ ΠΎΠ±Ρ‹Ρ‡Π½ΠΎ Π·Π°Π½ΠΈΠΌΠ°Π΅Ρ‚ Π΄ΠΎΠ»ΠΈ сСкунды.

ΠΠΎΠΌΠΈΠ½Π°Π»ΡŒΠ½Ρ‹ΠΉ Ρ‚ΠΎΠΊ ΠΈ Π΅Π³ΠΎ ΠΎΠ±ΠΎΠ·Π½Π°Ρ‡Π΅Π½ΠΈΠ΅

Π¦ΠΈΡ„Ρ€Π°, которая находится справа ΠΎΡ‚ латинской Π±ΡƒΠΊΠ²Ρ‹ (Π’Π’Π₯), ΠΎΠ±ΠΎΠ·Π½Π°Ρ‡Π°Π΅Ρ‚ . ΠΠΎΠΌΠΈΠ½Π°Π»ΡŒΠ½Ρ‹ΠΉ Ρ‚ΠΎΠΊ ΠΎΠ±ΠΎΠ·Π½Π°Ρ‡Π°Π΅Ρ‚, ΠΏΡ€ΠΈ ΠΊΠ°ΠΊΠΎΠΌ max Π·Π½Π°Ρ‡Π΅Π½ΠΈΠΈ Π°Π²Ρ‚ΠΎΠΌΠ°Ρ‚ Π±ΡƒΠ΄Π΅Ρ‚ Π½Π°Ρ…ΠΎΠ΄ΠΈΡ‚ΡŒΡΡ Π² Π΄Π΅ΠΉΡΡ‚Π²ΡƒΡŽΡ‰Π΅ΠΌ состоянии, Ρ‚ΠΎ Π΅ΡΡ‚ΡŒ Ρ‚ΠΎΠΊ Π±ΡƒΠ΄Π΅Ρ‚ свободно ΠΏΡ€ΠΎΡ…ΠΎΠ΄ΠΈΡ‚ΡŒ Ρ‡Π΅Ρ€Π΅Π· Π½Π΅Π³ΠΎ Π±Π΅Π· Π°Π²Π°Ρ€ΠΈΠΉΠ½ΠΎΠ³ΠΎ ΠΎΡ‚ΠΊΠ»ΡŽΡ‡Π΅Π½ΠΈΡ.

Π’Π°ΠΆΠ½Ρ‹ΠΉ ΠΌΠΎΠΌΠ΅Π½Ρ‚: ΡƒΠΊΠ°Π·Π°Π½Π½Ρ‹Π΅ Π΄Π°Π½Π½Ρ‹Π΅ Π°ΠΊΡ‚ΡƒΠ°Π»ΡŒΠ½Ρ‹ Ρ‚ΠΎΠ»ΡŒΠΊΠΎ ΠΏΡ€ΠΈ ΠΎΠΏΡ€Π΅Π΄Π΅Π»Π΅Π½Π½ΠΎΠΉ Ρ‚Π΅ΠΌΠΏΠ΅Ρ€Π°Ρ‚ΡƒΡ€Π΅, Π° ΠΈΠΌΠ΅Π½Π½ΠΎ +30ΒΊΠ‘. Если Ρ‚Π΅ΠΌΠΏΠ΅Ρ€Π°Ρ‚ΡƒΡ€Π° окаТСтся Π²Ρ‹ΡˆΠ΅, Ρ‚ΠΎ Π²Ρ‹ΠΊΠ»ΡŽΡ‡Π°Ρ‚Π΅Π»ΡŒ ΠΌΠΎΠΆΠ΅Ρ‚ ΡΡ€Π°Π±ΠΎΡ‚Π°Ρ‚ΡŒ ΠΏΡ€ΠΈ мСньшСм Π·Π½Π°Ρ‡Π΅Π½ΠΈΠΈ Ρ‚ΠΎΠΊΠ°.

Π£ΠΊΠ°Π·Π°Π½Π½Ρ‹ΠΉ Π½ΠΎΠΌΠΈΠ½Π°Π» – 32А. Π‘Π»Π΅Π΄ΠΎΠ²Π°Ρ‚Π΅Π»ΡŒΠ½ΠΎ, ΠΏΡ€ΠΈ благоприятных условиях Π°Π²Ρ‚ΠΎΠΌΠ°Ρ‚ Π½Π΅ Π²Ρ‹ΠΊΠ»ΡŽΡ‡ΠΈΡ‚ΡΡ, ΠΏΠΎΠΊΠ° Ρ‚ΠΎΠΊ Π½Π΅ прСвысит это Π·Π½Π°Ρ‡Π΅Π½ΠΈΠ΅. Но Ссли Ρ‚Π΅ΠΌΠΏΠ΅Ρ€Π°Ρ‚ΡƒΡ€Π° поднимСтся, ΠΎΠ½ ΠΌΠΎΠΆΠ΅Ρ‚ ΡΡ€Π°Π±ΠΎΡ‚Π°Ρ‚ΡŒ ΠΈ ΠΏΡ€ΠΈ 25…30А

Рассмотрим, Ρ‡Ρ‚ΠΎ происходит Π²ΠΎ врСмя срабатывания Π²Π½ΡƒΡ‚Ρ€ΠΈ устройства. Автомат Π²Ρ‹ΠΊΠ»ΡŽΡ‡Π°Π΅Ρ‚ΡΡ благодаря Ρ€Π°Π±ΠΎΡ‚Π΅ Π΄Π²ΡƒΡ… Π²ΠΈΠ΄ΠΎΠ² расцСпитСлСй Ρ†Π΅ΠΏΠΈ – Ρ‚Π΅ΠΏΠ»ΠΎΠ²ΠΎΠ³ΠΎ ΠΈ ΠΌΠ°Π³Π½ΠΈΡ‚Π½ΠΎΠ³ΠΎ.

ΠŸΠ΅Ρ€Π²Ρ‹ΠΉ Π²ΠΊΠ»ΡŽΡ‡Π°Π΅Ρ‚ΡΡ Π² Ρ€Π°Π±ΠΎΡ‚Ρƒ, Ссли Π² элСктросСти ΡΠ»ΡƒΡ‡ΠΈΠ»Π°ΡΡŒ ΠΏΠ΅Ρ€Π΅Π³Ρ€ΡƒΠ·ΠΊΠ°. Π—Π½Π°Ρ‡Π΅Π½ΠΈΠ΅ Ρ‚ΠΎΠΊΠ° Π²Ρ‹ΡˆΠ΅ номинального Π½Π°Π³Ρ€Π΅Π²Π°Π΅Ρ‚ Π±ΠΈΠΌΠ΅Ρ‚Π°Π»Π»ΠΈΡ‡Π΅ΡΠΊΡƒΡŽ пластину, ΠΎΠ½Π° изгибаСтся ΠΈ Ρ€Π°Π·Ρ€Ρ‹Π²Π°Π΅Ρ‚ Ρ†Π΅ΠΏΡŒ – Π°Π²Ρ‚ΠΎΠΌΠ°Ρ‚ ΠΎΡ‚ΠΊΠ»ΡŽΡ‡Π°Π΅Ρ‚ΡΡ. ΠŸΠΎΠ΄ΡΡ‡ΠΈΡ‚Π°Π½ΠΎ, Ρ‡Ρ‚ΠΎ Ρ‚ΠΎΠΊ Π½Π°Π³Ρ€ΡƒΠ·ΠΊΠΈ Π΄ΠΎΠ»ΠΆΠ΅Π½ ΠΏΡ€Π΅Π²Ρ‹ΡˆΠ°Ρ‚ΡŒ Π½ΠΎΠΌΠΈΠ½Π°Π» Π½Π° 15-55%, Ρ‡Ρ‚ΠΎΠ±Ρ‹ ΠΏΡ€ΠΎΠΈΠ·ΠΎΡˆΠ΅Π» Ρ€Π°Π·Ρ€Ρ‹Π².

Но ΠΊΡ€ΠΎΠΌΠ΅ ΠΏΠ΅Ρ€Π΅Π³Ρ€ΡƒΠ·ΠΊΠΈ Π² сСти Π²ΠΎΠ·Π½ΠΈΠΊΠ°Π΅Ρ‚ ΠΈ Ρ‚Π°ΠΊΠΎΠ΅ явлСниС, ΠΊΠ°ΠΊ свСрхток. ΠŸΡ€ΠΈΡ‡ΠΈΠ½ΠΎΠΉ Π΅Π³ΠΎ появлСния являСтся ΠΊΠΎΡ€ΠΎΡ‚ΠΊΠΎΠ΅ Π·Π°ΠΌΡ‹ΠΊΠ°Π½ΠΈΠ΅. На свСрхтоки Ρ€Π΅Π°Π³ΠΈΡ€ΡƒΠ΅Ρ‚ ΡƒΠΆΠ΅ Π½Π΅ Ρ‚Π΅ΠΏΠ»ΠΎΠ²ΠΎΠΉ, Π° элСктромагнитный Ρ€Π°ΡΡ†Π΅ΠΏΠΈΡ‚Π΅Π»ΡŒ.

Если ΠΏΡ€ΠΈΠ±ΠΎΡ€ находится Π² Ρ€Π°Π±ΠΎΡ‡Π΅ΠΌ состоянии, Ρ‚ΠΎ срабатываниС происходит ΠΌΠ³Π½ΠΎΠ²Π΅Π½Π½ΠΎ, максимум Ρ‡Π΅Ρ€Π΅Π· 0,02 сСкунды. Π—Π°Π΄Π΅Ρ€ΠΆΠΊΠ° Π² Π°Π²Π°Ρ€ΠΈΠΉΠ½ΠΎΠΌ ΠΎΡ‚ΠΊΠ»ΡŽΡ‡Π΅Π½ΠΈΠΈ ΠΏΡ€ΠΈΠ²ΠΎΠ΄ΠΈΡ‚ ΠΊ Π²Ρ‹Ρ…ΠΎΠ΄Ρƒ ΠΈΠ· строя ΠΏΡ€ΠΎΠ²ΠΎΠ΄ΠΎΠ². Π‘Π½Π°Ρ‡Π°Π»Π° плавится изоляционный слой, Π·Π°Ρ‚Π΅ΠΌ ΠΌΠΎΠΆΠ΅Ρ‚ ΠΏΡ€ΠΎΠΈΠ·ΠΎΠΉΡ‚ΠΈ Π²ΠΎΠ·Π³ΠΎΡ€Π°Π½ΠΈΠ΅.

Π§Ρ‚ΠΎΠ±Ρ‹ Π·Π°Ρ‰ΠΈΡ‚ΠΈΡ‚ΡŒ ΠΏΡ€ΠΎΠ²ΠΎΠ΄ΠΊΡƒ ΠΈ ΡΠΎΠ±ΡΡ‚Π²Π΅Π½Π½ΡƒΡŽ Тизнь ΠΎΡ‚ ΠΏΠ΅Ρ€Π΅Π³Ρ€ΡƒΠ·ΠΎΠΊ ΠΈ ΠΊΠΎΡ€ΠΎΡ‚ΠΊΠΈΡ… Π·Π°ΠΌΡ‹ΠΊΠ°Π½ΠΈΠΉ, ΠΈ рСкомСндуСтся ΠΏΡ€ΠΈΠΎΠ±Ρ€Π΅Ρ‚Π°Ρ‚ΡŒ Ρ‚ΠΎΠ»ΡŒΠΊΠΎ качСствСнныС устройства Π·Π°Ρ‰ΠΈΡ‚Ρ‹.

ΠœΠ°Ρ€ΠΊΠΈΡ€ΠΎΠ²ΠΊΠ° номинального напряТСния ΠΈ частоты

НиТС строкой ΡƒΠΊΠ°Π·Π°Π½ΠΎ Π·Π½Π°Ρ‡Π΅Π½ΠΈΠ΅ номинального напряТСния. Π•Π³ΠΎ Ρ‚Π°ΠΊΠΆΠ΅ Π½ΡƒΠΆΠ½ΠΎ ΡΠΎΠ±Π»ΡŽΠ΄Π°Ρ‚ΡŒ ΠΏΡ€ΠΈ Π²Ρ‹Π±ΠΎΡ€Π΅ устройства Π² ΠΎΠ±ΡΠ·Π°Ρ‚Π΅Π»ΡŒΠ½ΠΎΠΌ порядкС. ΠœΠ°Ρ€ΠΊΠΈΡ€ΠΎΠ²ΠΊΡƒ ΠΌΠΎΠΆΠ½ΠΎ ΠΎΠΏΡ€Π΅Π΄Π΅Π»ΠΈΡ‚ΡŒ ΠΏΠΎ Π΅Π΄ΠΈΠ½ΠΈΡ†Π°ΠΌ измСрСния – Π’ΠΎΠ»ΡŒΡ‚Π°ΠΌ, ΠΊΠΎΡ‚ΠΎΡ€Ρ‹Π΅ ΠΎΠ±ΠΎΠ·Π½Π°Ρ‡Π°ΡŽΡ‚ΡΡ Π±ΡƒΠΊΠ²Π°ΠΌΠΈ V ΠΈΠ»ΠΈ Π’. Для точности Ρ‚Π°ΠΊΠΆΠ΅ ΠΈΡΠΏΠΎΠ»ΡŒΠ·ΡƒΡŽΡ‚ΡΡ Π·Π½Π°Ρ‡ΠΊΠΈ: Β«-Β» β€” постоянноС напряТСниС, Β«~Β» β€” ΠΏΠ΅Ρ€Π΅ΠΌΠ΅Π½Π½ΠΎΠ΅.

Π’Π°Ρ€ΠΈΠ°Π½Ρ‚ обозначСния номинального напряТСния. Если ΡƒΠΊΠ°Π·Π°Π½Ρ‹ Π΄Π²Π΅ Ρ†ΠΈΡ„Ρ€Ρ‹, Ρ‚ΠΎ ΠΏΡ€ΠΈΠ±ΠΎΡ€ ΠΌΠΎΠΆΠ½ΠΎ ΠΏΡ€ΠΈΠΌΠ΅Π½ΡΡ‚ΡŒ для Π·Π°Ρ‰ΠΈΡ‚Ρ‹ 1-Ρ„Π°Π·Π½Ρ‹Ρ… ΠΈ 3-Ρ„Π°Π·Π½Ρ‹Ρ… сСтСй: 230Π’ – для ΠΎΠ΄Π½ΠΎΡ„Π°Π·Π½ΠΎΠΉ, 400Π’ – для Ρ‚Ρ€Π΅Ρ…Ρ„Π°Π·Π½ΠΎΠΉ

Частота опрСдСляСтся Π² Π“Π΅Ρ€Ρ†Π°Ρ… ΠΈ обозначаСтся Ρ‚Π°ΠΊ β€” 50 Hz. Но Π΅Π΅ ΠΌΠΎΠΆΠ½ΠΎ Π½Π΅ ΠΎΠ±Π½Π°Ρ€ΡƒΠΆΠΈΡ‚ΡŒ Π½Π° корпусС, ΠΏΠΎΡ‚ΠΎΠΌΡƒ Ρ‡Ρ‚ΠΎ практичСски всС Π±Ρ‹Ρ‚ΠΎΠ²Ρ‹Π΅ ΠΏΡ€ΠΈΠ±ΠΎΡ€Ρ‹ Ρ€Π°Π±ΠΎΡ‚Π°ΡŽΡ‚ Π² ΠΎΠ΄ΠΈΠ½Π°ΠΊΠΎΠ²ΠΎΠΌ Ρ€Π΅ΠΆΠΈΠΌΠ΅.

Если Π½Π΅ΠΎΠ±Ρ…ΠΎΠ΄ΠΈΠΌΠΎ Ρ‚ΠΎΡ‡Π½ΠΎ Π·Π½Π°Ρ‚ΡŒ ΠΊΠ°ΠΊΠΈΠ΅-Ρ‚ΠΎ характСристики Π°Π²Ρ‚ΠΎΠΌΠ°Ρ‚Π°, Π° ΠΈΡ… ΠΎΠ±ΠΎΠ·Π½Π°Ρ‡Π΅Π½ΠΈΠΉ Π½Π΅Ρ‚ Π½Π° ΠΏΠ°Π½Π΅Π»ΠΈ, слСдуСт Π·Π°Π³Π»ΡΠ½ΡƒΡ‚ΡŒ Π² ΠΈΠ½ΡΡ‚Ρ€ΡƒΠΊΡ†ΠΈΡŽ, Π³Π΄Π΅ пСрСчислСны всС тСхничСскиС Π΄Π°Π½Π½Ρ‹Π΅ ΠΎ ΠΏΡ€ΠΈΠ±ΠΎΡ€Π΅.

ΠŸΡ€Π΅Π΄Π΅Π»ΡŒΠ½Ρ‹ΠΉ Ρ‚ΠΎΠΊ ΠΎΡ‚ΠΊΠ»ΡŽΡ‡Π΅Π½ΠΈΡ

Π‘Π»Π΅Π΄ΡƒΡŽΡ‰Π°Ρ Π²Π΅Π»ΠΈΡ‡ΠΈΠ½Π°, указанная Π½Π° корпусС Π°Π²Ρ‚ΠΎΠΌΠ°Ρ‚Π°, – Ρ‚ΠΎΠΊ ΠΎΡ‚ΠΊΠ»ΡŽΡ‡Π΅Π½ΠΈΡ, ΠΊΠΎΡ‚ΠΎΡ€Ρ‹ΠΉ ΠΏΠΎ-Π΄Ρ€ΡƒΠ³ΠΎΠΌΡƒ ΠΈΠΌΠ΅Π½ΡƒΡŽΡ‚ ΠΎΡ‚ΠΊΠ»ΡŽΡ‡Π°ΡŽΡ‰Π΅ΠΉ ΡΠΏΠΎΡΠΎΠ±Π½ΠΎΡΡ‚ΡŒΡŽ устройства.

Если Π²Π΄Ρ€ΡƒΠ³ ΠΏΡ€ΠΎΠΈΠ·ΠΎΠΉΠ΄Π΅Ρ‚ ΠΊΠΎΡ€ΠΎΡ‚ΠΊΠΎΠ΅ Π·Π°ΠΌΡ‹ΠΊΠ°Π½ΠΈΠ΅ ΠΈ Π² ΠΊΠΎΠ½Ρ‚ΡƒΡ€Π΅ появится свСрхток, Ρ‚ΠΎ Π°Π²Ρ‚ΠΎΠΌΠ°Ρ‚ сработаСт Π² Π°Π²Π°Ρ€ΠΈΠΉΠ½ΠΎΠΌ Ρ€Π΅ΠΆΠΈΠΌΠ΅, Π½ΠΎ ΠΏΡ€ΠΈ этом ΠΏΠΎΠ»Π½ΠΎΡΡ‚ΡŒΡŽ сохранит свою Ρ„ΡƒΠ½ΠΊΡ†ΠΈΠΎΠ½Π°Π»ΡŒΠ½ΠΎΡΡ‚ΡŒ. МоТно Π·Π°ΠΌΠ΅Ρ‚ΠΈΡ‚ΡŒ, Ρ‡Ρ‚ΠΎ Ρ‚ΠΎΠΊ ΠΎΡ‚ΠΊΠ»ΡŽΡ‡Π΅Π½ΠΈΡ Π² Ρ€Π°Π·Ρ‹ ΠΏΡ€Π΅Π²Ρ‹ΡˆΠ°Π΅Ρ‚ Π½ΠΎΠΌΠΈΠ½Π°Π».

Π’ΠΎΠ·ΠΌΠΎΠΆΠ΅Π½ ΠΈ Ρ‚Π°ΠΊΠΎΠΉ Π²Π°Ρ€ΠΈΠ°Π½Ρ‚, Ρ‡Ρ‚ΠΎ Π·Π½Π°Ρ‡Π΅Π½ΠΈΠ΅ свСрхтока Π±ΡƒΠ΄Π΅Ρ‚ Π²Ρ‹ΡˆΠ΅ ΡƒΠΊΠ°Π·Π°Π½Π½ΠΎΠ³ΠΎ Π½Π° Π°Π²Ρ‚ΠΎΠΌΠ°Ρ‚Π΅. Π’ΠΎΠ³Π΄Π° Π½Π΅Ρ‚ Π½ΠΈΠΊΠ°ΠΊΠΈΡ… Π³Π°Ρ€Π°Π½Ρ‚ΠΈΠΉ, Ρ‡Ρ‚ΠΎ устройство сработаСт ΠΏΡ€Π°Π²ΠΈΠ»ΡŒΠ½ΠΎ ΠΈ само Π½Π΅ пострадаСт. Π‘ΠΊΠΎΡ€Π΅Π΅ всСго, ΠΌΠ°Π³Π½ΠΈΡ‚Π½Ρ‹ΠΉ Ρ€Π°ΡΡ†Π΅ΠΏΠΈΡ‚Π΅Π»ΡŒ просто Π½Π΅ справится с Π½Π°Π³Ρ€ΡƒΠ·ΠΊΠΎΠΉ.

ΠžΠ±Ρ€Π°Π·Π΅Ρ† обозначСния Ρ‚ΠΎΠΊΠ° ΠΎΡ‚ΠΊΠ»ΡŽΡ‡Π΅Π½ΠΈΡ – Ρ†ΠΈΡ„Ρ€Π° 4500 Π² Ρ‡Π΅Ρ€Π½ΠΎΠΉ Ρ€Π°ΠΌΠΎΡ‡ΠΊΠ΅, находится прямо ΠΏΠΎΠ΄ значСниями напряТСния ΠΈ частоты. На Π½Π΅ΠΊΠΎΡ‚ΠΎΡ€Ρ‹Ρ… модСлях этот ΠΏΠ°Ρ€Π°ΠΌΠ΅Ρ‚Ρ€ Π½Π΅ ΡƒΠΊΠ°Π·Π°Π½

ΠšΡ€ΠΎΠΌΠ΅ значСния 4500 А, ΠΊΠΎΡ‚ΠΎΡ€ΠΎΠ΅ Ρ…Π°Ρ€Π°ΠΊΡ‚Π΅Ρ€Π½ΠΎ для ΠΌΠ½ΠΎΠ³ΠΈΡ… Π°Π²Ρ‚ΠΎΠΌΠ°Ρ‚ΠΎΠ² Π±Ρ‹Ρ‚ΠΎΠ²ΠΎΠ³ΠΎ класса, ΠΌΠΎΠΆΠ½ΠΎ Π²ΡΡ‚Ρ€Π΅Ρ‚ΠΈΡ‚ΡŒ 6000 А ΠΈ 10000 А.

Π§Ρ‚ΠΎ Ρ‚Π°ΠΊΠΎΠ΅ класс токоограничСния

Π‘Ρ€Π°Π·Ρƒ ΠΏΠΎΠ΄ ΠΏΡ€Π΅Π΄Π΅Π»ΡŒΠ½Ρ‹ΠΌ Ρ‚ΠΎΠΊΠΎΠΌ ΠΎΡ‚ΠΊΠ»ΡŽΡ‡Π΅Π½ΠΈΡ находится класс токоограничСния. Π•Π³ΠΎ Π»Π΅Π³ΠΊΠΎ Π½Π°ΠΉΡ‚ΠΈ Π½Π° ΠΏΠ°Π½Π΅Π»ΠΈ – это Ρ†ΠΈΡ„Ρ€Π° 1,2 ΠΈΠ»ΠΈ 3, Π·Π°ΠΊΠ»ΡŽΡ‡Π΅Π½Π½Π°Ρ Π² Ρ‡Π΅Ρ€Π½Ρ‹ΠΉ ΠΊΠ²Π°Π΄Ρ€Π°Ρ‚. Π’ΠΎ врСмя ΠΊΠΎΡ€ΠΎΡ‚ΠΊΠΎΠ³ΠΎ замыкания ΠΈ появлСния Π² сСти свСрхтока систСма ΠΌΠΎΠΆΠ΅Ρ‚ ΠΏΠΎΡΡ‚Ρ€Π°Π΄Π°Ρ‚ΡŒ.

Π§Π΅ΠΌ быстрСС сработаСт Π°Π²Ρ‚ΠΎΠΌΠ°Ρ‚, Ρ‚Π΅ΠΌ Ρ€Π°Π½ΡŒΡˆΠ΅ ΠΏΡ€Π΅ΠΊΡ€Π°Ρ‚ΠΈΡ‚ΡŒΡΡ воздСйствиС Ρ‚Π΅ΠΏΠ»ΠΎΠ²ΠΎΠΉ энСргии, которая являСтся слСдствиСм возникновСния свСрхтока, Ρ‚Π΅ΠΌ быстрСС наступит ΡΡ‚Π°Π±ΠΈΠ»ΡŒΠ½ΠΎΡΡ‚ΡŒ.

Π’Π°ΠΊΠΈΠΌ ΠΎΠ±Ρ€Π°Π·ΠΎΠΌ, класс токоограничСния ΠΏΠΎΠΊΠ°Π·Ρ‹Π²Π°Π΅Ρ‚ Π²Ρ€Π΅ΠΌΠ΅Π½Π½ΠΎΠΉ ΠΈΠ½Ρ‚Π΅Ρ€Π²Π°Π», Π΄ΠΎ ΠΊΠΎΡ‚ΠΎΡ€ΠΎΠ³ΠΎ Π°Π²Ρ‚ΠΎΠΌΠ°Ρ‚ ΠΌΠΎΠΆΠ΅Ρ‚ ΠΎΠ³Ρ€Π°Π½ΠΈΡ‡ΠΈΡ‚ΡŒ врСмя ΠΊΠΎΡ€ΠΎΡ‚ΠΊΠΎΠ³ΠΎ замыкания.

Под Ρ†ΠΈΡ„Ρ€ΠΎΠΉ 6000 Ρ…ΠΎΡ€ΠΎΡˆΠΎ Π²ΠΈΠ΄Π΅Π½ класс токоограничСния – 3. Если ΠΌΠ°Ρ€ΠΊΠΈΡ€ΠΎΠ²ΠΊΠΈ Π½Π΅Ρ‚ (Π° это встрСчаСтся Ρƒ ΠΌΠ½ΠΎΠ³ΠΈΡ… ΠΌΠΎΠ΄Π΅Π»Π΅ΠΉ), Π·Π½Π°Ρ‡ΠΈΡ‚ Π΅Π΅ Π·Π½Π°Ρ‡Π΅Π½ΠΈΠ΅ Ρ€Π°Π²Π½ΠΎ 1

ДСлСния ΠΏΠΎ классам:

  • 1 класс – ΠΎΠ³Ρ€Π°Π½ΠΈΡ‡Π΅Π½ΠΈΠ΅ > 10 мс;
  • 2 класс – ΠΎΡ‚ 6 Π΄ΠΎ 10 мс;
  • 3 класс – ΠΎΡ‚ 2,5 Π΄ΠΎ 6 мс.

Π’Ρ€Π΅Ρ‚ΠΈΠΉ класс Π½Π°ΠΈΠ±ΠΎΠ»Π΅Π΅ «быстрый» ΠΈ ΠΏΡ€Π΅Π΄ΠΏΠΎΡ‡Ρ‚ΠΈΡ‚Π΅Π»ΡŒΠ½Ρ‹ΠΉ ΠΏΡ€ΠΈ Π²Ρ‹Π±ΠΎΡ€Π΅ Π°Π²Ρ‚ΠΎΠΌΠ°Ρ‚Π°.

Π‘Ρ…Π΅ΠΌΠ° ΠΏΠΎΠ΄ΠΊΠ»ΡŽΡ‡Π΅Π½ΠΈΡ ΠΏΡ€ΠΎΠ²ΠΎΠ΄ΠΎΠ²

На Π½Π΅ΠΊΠΎΡ‚ΠΎΡ€Ρ‹Ρ… автоматичСских Π²Ρ‹ΠΊΠ»ΡŽΡ‡Π°Ρ‚Π΅Π»ΡΡ… ΠΊΡ€ΠΎΠΌΠ΅ основных характСристик ΠΌΠΎΠΆΠ½ΠΎ ΠΎΠ±Π½Π°Ρ€ΡƒΠΆΠΈΡ‚ΡŒ схСму ΠΏΠΎΠ΄ΠΊΠ»ΡŽΡ‡Π΅Π½ΠΈΡ. ΠžΠ±Ρ‹Ρ‡Π½ΠΎ ΠΎΠ½Π° находится справа Π½Π° Π»ΠΈΡ†Π΅Π²ΠΎΠΉ ΠΏΠ°Π½Π΅Π»ΠΈ.

На схСмС условными обозначСниями ΠΈΠ·ΠΎΠ±Ρ€Π°ΠΆΠ΅Π½Π° ΡΠ»Π΅ΠΊΡ‚Ρ€ΠΎΡ†Π΅ΠΏΡŒ, Π²ΠΊΠ»ΡŽΡ‡Π°ΡŽΡ‰Π°Ρ расцСпитСли ΠΈ ΠΊΠΎΠ½Ρ‚Π°ΠΊΡ‚Ρ‹, ΠΊ ΠΊΠΎΡ‚ΠΎΡ€Ρ‹ΠΌ ΠΏΠΎΠ΄ΠΊΠ»ΡŽΡ‡Π°Ρ‚ΡΡ ΠΏΡ€ΠΎΠ²ΠΎΠ΄ΠΊΠ°. Для указания ΠΊΠΎΠ½Ρ‚Π°ΠΊΡ‚ΠΎΠ² ΠΈΡΠΏΠΎΠ»ΡŒΠ·ΡƒΡŽΡ‚ Ρ†ΠΈΡ„Ρ€Ρ‹

Π‘Ρ…Π΅ΠΌΡ‹ Π½Π° 1-ΠΏΠΎΠ»ΡŽΡΠ½Ρ‹Ρ… ΠΈ 2-ΠΏΠΎΠ»ΡŽΡΠ½Ρ‹Ρ… ΠΏΡ€ΠΈΠ±ΠΎΡ€Π°Ρ… ΠΎΡ‚Π»ΠΈΡ‡Π°ΡŽΡ‚ΡΡ. На Π²Ρ‚ΠΎΡ€Ρ‹Ρ… ΠΊΡ€ΠΎΠΌΠ΅ Ρ†Π΅ΠΏΠΈ с ΠΊΠΎΠ½Ρ‚Π°ΠΊΡ‚Π°ΠΌΠΈ присутствуСт ΠΌΠ°Ρ€ΠΊΠΈΡ€ΠΎΠ²ΠΊΠ° ΠΊΠ»Π΅ΠΌΠΌ, Π° Ρ‚Π°ΠΊΠΆΠ΅ Ρƒ Π½Π΅ΠΊΠΎΡ‚ΠΎΡ€Ρ‹Ρ… ΠΌΠΎΠ΄Π΅Π»Π΅ΠΉ Π·Π½Π°Ρ‡ΠΎΠΊ N, ΠΎΠ±ΠΎΠ·Π½Π°Ρ‡Π°ΡŽΡ‰ΠΈΠΉ ΠΏΠΎΠ΄ΠΊΠ»ΡŽΡ‡Π΅Π½ΠΈΠ΅ Π½ΡƒΠ»Π΅Π²ΠΎΠΉ ΠΆΠΈΠ»Ρ‹.

Π‘ΠΎΠ²Π΅Ρ‚Ρ‹ ΠΏΠΎ Π²Ρ‹Π±ΠΎΡ€Ρƒ автоматичСского Π²Ρ‹ΠΊΠ»ΡŽΡ‡Π°Ρ‚Π΅Π»Ρ

Автомат Π²Ρ‹Π±ΠΈΡ€Π°ΡŽΡ‚ Π½Π° основС ΠΎΠΏΡ€Π΅Π΄Π΅Π»Π΅Π½Π½Ρ‹Ρ… характСристик, ΠΌΠ½ΠΎΠ³ΠΈΠ΅ ΠΈΠ· ΠΊΠΎΡ‚ΠΎΡ€Ρ‹Ρ… ΠΌΠΎΠΆΠ½ΠΎ ΡƒΠ·Π½Π°Ρ‚ΡŒ ΠΏΠΎ ΠΌΠ°Ρ€ΠΊΠΈΡ€ΠΎΠ²ΠΊΠ΅ Π½Π° ΠΏΠ΅Ρ€Π΅Π΄Π½Π΅ΠΉ ΠΏΠ°Π½Π΅Π»ΠΈ.

Π¨ΠΏΠ°Ρ€Π³Π°Π»ΠΊΠ° ΠΏΠΎ Ρ‡Ρ‚Π΅Π½ΠΈΡŽ ΠΎΠ±ΠΎΠ·Π½Π°Ρ‡Π΅Π½ΠΈΠΉ. НС всС ΠΏΡ€ΠΎΠΈΠ·Π²ΠΎΠ΄ΠΈΡ‚Π΅Π»ΠΈ ΡƒΠΊΠ°Π·Ρ‹Π²Π°ΡŽΡ‚ Ρ‚Π΅Ρ…Π½ΠΈΡ‡Π΅ΡΠΊΡƒΡŽ ΠΈΠ½Ρ„ΠΎΡ€ΠΌΠ°Ρ†ΠΈΡŽ Π² ΠΏΠΎΠ»Π½ΠΎΠΌ объСмС, поэтому ΠΏΡ€Π΅Π΄Π²Π°Ρ€ΠΈΡ‚Π΅Π»ΡŒΠ½ΠΎ Π½ΡƒΠΆΠ½ΠΎ ΠΈΠ·ΡƒΡ‡ΠΈΡ‚ΡŒ ΠΈ Π΄ΠΎΠΊΡƒΠΌΠ΅Π½Ρ‚Π°Ρ†ΠΈΡŽ Π½Π° устройство (+)

ΠšΡ€ΠΎΠΌΠ΅ Ρ€Π°Π·ΠΎΠ±Ρ€Π°Π½Π½Ρ‹Ρ… характСристик, слСдуСт Π·Π½Π°Ρ‚ΡŒ ΠΈ Π΄Ρ€ΡƒΠ³ΠΈΠ΅ Π½ΡŽΠ°Π½ΡΡ‹ Π²Ρ‹Π±ΠΎΡ€Π°. НапримСр, ΠΏΠ΅Ρ€Π΅Π΄ ΠΏΠΎΠΊΡƒΠΏΠΊΠΎΠΉ Π°Π²Ρ‚ΠΎΠΌΠ°Ρ‚Π° ΠΎΠ±ΡΠ·Π°Ρ‚Π΅Π»ΡŒΠ½ΠΎ Ρ€Π°ΡΡΡ‡ΠΈΡ‚Ρ‹Π²Π°ΡŽΡ‚ Π΅Π³ΠΎ ΠΌΠΎΡ‰Π½ΠΎΡΡ‚ΡŒ ΠΈ Π²Ρ‹Π±ΠΈΡ€Π°ΡŽΡ‚ Π½ΡƒΠΆΠ½ΠΎΠ΅ количСство полюсов.

ΠŸΠΎΠ΄Ρ€ΠΎΠ±Π½Π΅Π΅ ΠΎ расчСтС ΠΈ ΠΏΠΎΠ΄Π±ΠΎΡ€Π΅ автоматичСского Π²Ρ‹ΠΊΠ»ΡŽΡ‡Π°Ρ‚Π΅Π»Ρ написано Π² .

Π’Π°ΠΆΠ½ΠΎΠ΅ Π·Π½Π°Ρ‡Π΅Π½ΠΈΠ΅ ΠΈΠΌΠ΅Π΅Ρ‚ Π±Ρ€Π΅Π½Π΄, Π° Ρ‚Π°ΠΊΠΆΠ΅ состояниС ΠΏΡ€ΠΎΠ²ΠΎΠ΄ΠΊΠΈ.

ГалСрСя ΠΈΠ·ΠΎΠ±Ρ€Π°ΠΆΠ΅Π½ΠΈΠΉ

Π€ΠΎΡ‚ΠΎ ΠΈΠ·

ΠžΠ±Ρ‹Ρ‡Π½ΠΎ Ρ€Π΅ΡˆΠ°ΡŽΡ‰ΠΈΠΌ Π·Π½Π°Ρ‡Π΅Π½ΠΈΠ΅ΠΌ являСтся Π½ΠΎΠΌΠΈΠ½Π°Π»ΡŒΠ½Ρ‹ΠΉ Ρ‚ΠΎΠΊ. Π§Ρ‚ΠΎΠ±Ρ‹ Π΅Π³ΠΎ Π²Ρ‹ΡΡ‡ΠΈΡ‚Π°Ρ‚ΡŒ, ΠΌΠΎΡ‰Π½ΠΎΡΡ‚ΡŒ всСх Π±Ρ‹Ρ‚ΠΎΠ²Ρ‹Ρ… ΠΏΡ€ΠΈΠ±ΠΎΡ€ΠΎΠ² пСрСводят ΠΈΠ· ΠΊΠ’Ρ‚ Π² Π’Ρ‚, ΡΠΊΠ»Π°Π΄Ρ‹Π²Π°ΡŽΡ‚ ΠΈ дСлят Π½Π° напряТСниС (стандарт – 220Π’)

Для ΠΎΡΠ²Π΅Ρ‚ΠΈΡ‚Π΅Π»ΡŒΠ½Ρ‹Ρ… ΠΈ Ρ€ΠΎΠ·Π΅Ρ‚ΠΎΡ‡Π½Ρ‹Ρ… ΠΊΠΎΠ½Ρ‚ΡƒΡ€ΠΎΠ² ΠΏΠΎΠ΄Ρ…ΠΎΠ΄ΠΈΡ‚ 1-полюсная модСль, для ΠΌΠΎΡ‰Π½Ρ‹Ρ… Π±Ρ‹Ρ‚ΠΎΠ²Ρ‹Ρ… ΠΏΡ€ΠΈΠ±ΠΎΡ€ΠΎΠ² ΠΈ Π°Π³Ρ€Π΅Π³Π°Ρ‚ΠΎΠ² – 2-полюсная, для насосов Π³Π΅Π½Π΅Ρ€Π°Ρ‚ΠΎΡ€ΠΎΠ² – 3-полюсная, Π° 4-ΠΏΠΎΠ»ΡŽΡΠ½ΡƒΡŽ ΠΈΡΠΏΠΎΠ»ΡŒΠ·ΡƒΡŽΡ‚ Ρ€Π΅ΠΆΠ΅, для сСти ΠΈΠ· 4 ΠΏΡ€ΠΎΠ²ΠΎΠ΄ΠΎΠ²

Π§Ρ‚ΠΎΠ±Ρ‹ Π·Π°Ρ‰ΠΈΡ‚Π° Π±Ρ‹Π»Π° ΠΏΠΎΠ»Π½ΠΎΡ†Π΅Π½Π½ΠΎΠΉ, вмСстС с автоматичСскими Π²Ρ‹ΠΊΠ»ΡŽΡ‡Π°Ρ‚Π΅Π»ΡΠΌΠΈ Π² элСктрощит ΡƒΡΡ‚Π°Π½Π°Π²Π»ΠΈΠ²Π°ΡŽΡ‚ Π£Π—Πž. ΠŸΡ€ΠΈΠ±ΠΎΡ€ Π·Π°Ρ‰ΠΈΡ‰Π°Π΅Ρ‚ ΠΎΡ‚ Ρ‚ΠΎΠΊΠΎΠ² ΡƒΡ‚Π΅Ρ‡ΠΊΠΈ, Ρ‚ΠΎ Π΅ΡΡ‚ΡŒ компСнсируСт нСдостатки Π°Π²Ρ‚ΠΎΠΌΠ°Ρ‚Π°

АлюминиСвая ΠΏΡ€ΠΎΠ²ΠΎΠ΄ΠΊΠ° – Ρ€Π΅Π΄ΠΊΠΎΡΡ‚ΡŒ, ΠΎΠ΄Π½Π°ΠΊΠΎ Π² старых Π΄ΠΎΠΌΠ°Ρ… ΠΎΠ½Π° встрСчаСтся. Для Π΅Π΅ ΠΏΠΎΠ΄ΠΊΠ»ΡŽΡ‡Π΅Π½ΠΈΡ ΠΏΡ€ΠΈΠΌΠ΅Π½ΡΡŽΡ‚ Π²Ρ‹ΠΊΠ»ΡŽΡ‡Π°Ρ‚Π΅Π»ΠΈ Π½Π΅ Π²Ρ‹ΡˆΠ΅ 16А. Но Π»ΡƒΡ‡ΡˆΠ΅ ΡΠ΅Ρ‚ΡŒ ΠΌΠΎΠ΄ΠΈΡ„ΠΈΡ†ΠΈΡ€ΠΎΠ²Π°Ρ‚ΡŒ ΠΈ алюминий ΠΏΠΎΠΌΠ΅Π½ΡΡ‚ΡŒ Π½Π° мСдь

Как Ρ€Π°ΡΡΡ‡ΠΈΡ‚Π°Ρ‚ΡŒ ΠΌΠΎΡ‰Π½ΠΎΡΡ‚ΡŒ ΠΏΡ€ΠΈΠ±ΠΎΡ€Π°

ΠšΠΎΠ»ΠΈΡ‡Π΅ΡΡ‚Π²ΠΎ полюсов Π±Ρ‹Ρ‚ΠΎΠ²ΠΎΠ³ΠΎ Π°Π²Ρ‚ΠΎΠΌΠ°Ρ‚Π°

ΠžΠ±ΡΠ·Π°Ρ‚Π΅Π»ΡŒΠ½ΠΎΠ΅ Π½Π°Π»ΠΈΡ‡ΠΈΠ΅ Π²Ρ‚ΠΎΡ€ΠΎΠ³ΠΎ ΠΊΠΎΠΌΠΌΡƒΡ‚Π°Ρ‚ΠΎΡ€Π° – Π£Π—Πž

ΠžΡΠΎΠ±Π΅Π½Π½ΠΎΡΡ‚ΠΈ ΠΏΠΎΠ΄ΠΊΠ»ΡŽΡ‡Π΅Π½ΠΈΡ Π°Π»ΡŽΠΌΠΈΠ½ΠΈΠ΅Π²Ρ‹Ρ… ΠΏΡ€ΠΎΠ²ΠΎΠ΄ΠΎΠ²

Π”Π΅Π»Π°Ρ‚ΡŒ ΠΏΠΎΠΊΡƒΠΏΠΊΡƒ Ρ€Π΅ΠΊΠΎΠΌΠ΅Π½Π΄ΡƒΡŽΡ‚ Π² спСциализированном ΠΌΠ°Π³Π°Π·ΠΈΠ½Π΅. Но Π² послСднСС врСмя стала распространСнной ΠΏΡ€Π°ΠΊΡ‚ΠΈΠΊΠ° приобрСтСния тСхничСских устройств Π½Π° коммСрчСских ΠΈΠ½Ρ‚Π΅Ρ€Π½Π΅Ρ‚-ΠΏΠ»ΠΎΡ‰Π°Π΄ΠΊΠ°Ρ…, ΠΌΠ½ΠΎΠ³ΠΈΠ΅ ΠΈΠ· ΠΊΠΎΡ‚ΠΎΡ€Ρ‹Ρ… находятся Π² ΠšΠΈΡ‚Π°Π΅.

ΠŸΡ€ΠΈ Π²Ρ‹Π±ΠΎΡ€Π΅ ΠΎΠ±Ρ€Π°Ρ‚ΠΈΡ‚Π΅ Π²Π½ΠΈΠΌΠ°Π½ΠΈΠ΅ Π½Π° Ρ†Π΅Π»ΠΎΡΡ‚Π½ΠΎΡΡ‚ΡŒ ΠΈ ΠΏΡ€ΠΎΡ‡Π½ΠΎΡΡ‚ΡŒ корпуса. МалСйший скол ΠΈΠ»ΠΈ Ρ‚Ρ€Π΅Ρ‰ΠΈΠ½Π° ΠΌΠΎΠΆΠ΅Ρ‚ ΡΡ‚Π°Ρ‚ΡŒ ΠΏΡ€ΠΈΡ‡ΠΈΠ½ΠΎΠΉ ΠΏΠΎΠ»ΠΎΠΌΠΊΠΈ, ΠΊ Ρ‚ΠΎΠΌΡƒ ΠΆΠ΅ мСханичСскиС поврСТдСния ΡΠ²Π»ΡΡŽΡ‚ΡΡ ΠΏΡ€ΠΈΠ·Π½Π°ΠΊΠ°ΠΌΠΈ нСкачСствСнного ΠΌΠ°Ρ‚Π΅Ρ€ΠΈΠ°Π»Π°.

Π’Ρ‹Π²ΠΎΠ΄Ρ‹ ΠΈ ΠΏΠΎΠ»Π΅Π·Π½ΠΎΠ΅ Π²ΠΈΠ΄Π΅ΠΎ ΠΏΠΎ Ρ‚Π΅ΠΌΠ΅

ΠžΠ±Ρ‰Π°Ρ информация ΠΎΠ± Π°Π²Ρ‚ΠΎΠΌΠ°Ρ‚Π°Ρ… раскрыта Π²Ρ‹ΡˆΠ΅, Π° ΠΈΠ· интСрСсных Π²ΠΈΠ΄Π΅ΠΎΡ€ΠΎΠ»ΠΈΠΊΠΎΠ² Π²Ρ‹ ΠΌΠΎΠΆΠ΅Ρ‚Π΅ ΡƒΠ·Π½Π°Ρ‚ΡŒ ΠΎ тонкостях, извСстных Ρ‚ΠΎΠ»ΡŒΠΊΠΎ профСссионалам.

Как устроСн ΠΈ Ρ€Π°Π±ΠΎΡ‚Π°Π΅Ρ‚ Π°Π²Ρ‚ΠΎΠΌΠ°Ρ‚:

ΠŸΠΎΠ΄Ρ€ΠΎΠ±Π½Π΅Π΅ ΠΎ Ρ‚Π΅ΠΏΠ»ΠΎΠ²Ρ‹Ρ… Π½ΠΎΠΌΠΈΠ½Π°Π»Π°Ρ… – Ρ€Π°Π·Π±ΠΎΡ€ Ρ‚Π°Π±Π»ΠΈΡ†Ρ‹:

Π§ΠΈΡ‚Π°Π΅ΠΌ ΠΌΠ°Ρ€ΠΊΠΈΡ€ΠΎΠ²ΠΊΡƒ со спСциалистом:

ΠŸΡ€Π°Π²ΠΈΠ»ΡŒΠ½ΠΎ Π²Ρ‹Π±Ρ€Π°Ρ‚ΡŒ ΠΈ ΠΏΠΎΠ΄ΠΊΠ»ΡŽΡ‡ΠΈΡ‚ΡŒ устройство Π·Π°Ρ‰ΠΈΡ‚Ρ‹ домашнСй элСктросСти ΠΏΠΎΠΌΠΎΠ³Π°Π΅Ρ‚ ΠΌΠ°Ρ€ΠΊΠΈΡ€ΠΎΠ²ΠΊΠ°, нанСсСнная прямо Π½Π° корпус ΠΏΡ€ΠΈΠ±ΠΎΡ€Π°. Π£ΠΌΠ΅Π½ΠΈΠ΅ Ρ€Π°ΡΡˆΠΈΡ„Ρ€ΠΎΠ²Ρ‹Π²Π°Ρ‚ΡŒ символы ΠΈ ΠΏΡ€Π°Π²ΠΈΠ»ΡŒΠ½ΠΎ ΠΎΠΏΡ€Π΅Π΄Π΅Π»ΡΡ‚ΡŒ характСристики ΠΏΠΎΠΌΠΎΠΆΠ΅Ρ‚ Π² дальнСйшСм ΠΏΡ€ΠΈ ΡΠ°ΠΌΠΎΡΡ‚ΠΎΡΡ‚Π΅Π»ΡŒΠ½ΠΎΠΌ ΠΌΠΎΠ½Ρ‚Π°ΠΆΠ΅ Π½ΠΎΠ²ΠΎΠ³ΠΎ ΠΊΠΎΠ½Ρ‚ΡƒΡ€Π°.

Π•ΡΡ‚ΡŒ, Ρ‡Ρ‚ΠΎ Π΄ΠΎΠΏΠΎΠ»Π½ΠΈΡ‚ΡŒ, ΠΈΠ»ΠΈ Π²ΠΎΠ·Π½ΠΈΠΊΠ»ΠΈ вопросы ΠΏΠΎ Ρ€Π°ΡΡˆΠΈΡ„Ρ€ΠΎΠ²ΠΊΠ΅ ΠΌΠ°Ρ€ΠΊΠΈΡ€ΠΎΠ²ΠΊΠΈ автоматичСских Π²Ρ‹ΠΊΠ»ΡŽΡ‡Π°Ρ‚Π΅Π»Π΅ΠΉ? ΠœΠΎΠΆΠ΅Ρ‚Π΅ ΠΎΡΡ‚Π°Π²Π»ΡΡ‚ΡŒ ΠΊΠΎΠΌΠΌΠ΅Π½Ρ‚Π°Ρ€ΠΈΠΈ ΠΊ ΠΏΡƒΠ±Π»ΠΈΠΊΠ°Ρ†ΠΈΠΈ ΠΈ ΡƒΡ‡Π°ΡΡ‚Π²ΠΎΠ²Π°Ρ‚ΡŒ Π² обсуТдСниях. Π€ΠΎΡ€ΠΌΠ° для связи находится Π² Π½ΠΈΠΆΠ½Π΅ΠΌ Π±Π»ΠΎΠΊΠ΅.

Π§Ρ‚ΠΎ ΠΎΠ·Π½Π°Ρ‡Π°ΡŽΡ‚ Ρ†ΠΈΡ„Ρ€Ρ‹ Π½Π° автоматичСском Π²Ρ‹ΠΊΠ»ΡŽΡ‡Π°Ρ‚Π΅Π»Π΅? ΠžΡ‚ΠΊΡ€ΠΎΠΉΡ‚Π΅ для сСбя здСсь!

Galvin Power поддСрТиваСтся считыватСлСм. Когда Π²Ρ‹ ΠΏΠΎΠΊΡƒΠΏΠ°Π΅Ρ‚Π΅ ΠΏΠΎ нашим ссылкам, ΠΌΡ‹ ΠΌΠΎΠΆΠ΅ΠΌ ΠΏΠΎΠ»ΡƒΡ‡Π°Ρ‚ΡŒ комиссию бСсплатно для вас. Π£Π·Π½Π°Ρ‚ΡŒ большС

Написано Π­Π΄Π²ΠΈΠ½ΠΎΠΌ ДТонсом Β / Π€Π°ΠΊΡ‚ ΠΏΡ€ΠΎΠ²Π΅Ρ€Π΅Π½ Π­Π½Π΄Ρ€ΡŽ Π Π°ΠΉΡ‚ΠΎΠΌ

Π—Π½Π°Π΅Ρ‚Π΅ Π»ΠΈ Π²Ρ‹, ΠΊΠ°ΠΊ ΠΎΠΏΡ€Π΅Π΄Π΅Π»ΠΈΡ‚ΡŒ ΠΌΠΎΡ‰Π½ΠΎΡΡ‚ΡŒ автоматичСского Π²Ρ‹ΠΊΠ»ΡŽΡ‡Π°Ρ‚Π΅Π»Ρ? Π’Ρ‹ Π·Π½Π°Π΅Ρ‚Π΅, Ρ‡Ρ‚ΠΎ ΠΎΠ·Π½Π°Ρ‡Π°ΡŽΡ‚ Ρ†ΠΈΡ„Ρ€Ρ‹ Π½Π° Π²Ρ‹ΠΊΠ»ΡŽΡ‡Π°Ρ‚Π΅Π»Π΅?

Как ΠΏΡ€Π°Π²ΠΈΠ»ΠΎ, число, ΠΊΠΎΡ‚ΠΎΡ€ΠΎΠ΅ Π²Ρ‹ Π²ΠΈΠ΄ΠΈΡ‚Π΅ Π½Π° своСм автоматичСском Π²Ρ‹ΠΊΠ»ΡŽΡ‡Π°Ρ‚Π΅Π»Π΅, Ρ‚Π°ΠΊΠΆΠ΅ являСтся Π½ΠΎΠΌΠΈΠ½Π°Π»ΡŒΠ½Ρ‹ΠΌ Ρ‚ΠΎΠΊΠΎΠΌ устройства. Однако Π½Π° этикСткС Π½Π΅ΠΊΠΎΡ‚ΠΎΡ€Ρ‹Ρ… автоматичСских Π²Ρ‹ΠΊΠ»ΡŽΡ‡Π°Ρ‚Π΅Π»Π΅ΠΉ ΡƒΠΊΠ°Π·Π°Π½Ρ‹ Π΄Ρ€ΡƒΠ³ΠΈΠ΅ Ρ†ΠΈΡ„Ρ€Ρ‹ ΠΈ Π±ΡƒΠΊΠ²Ρ‹.

Π’ΠΎΡ‚ ΠΏΠΎΠ΄Ρ€ΠΎΠ±Π½ΠΎΠ΅ объяснСниС, Ρ‡Ρ‚ΠΎΠ±Ρ‹ ΡƒΠ·Π½Π°Ρ‚ΡŒ большС ΠΎ Ρ†ΠΈΡ„Ρ€Π°Ρ… Π½Π° Π²Ρ‹ΠΊΠ»ΡŽΡ‡Π°Ρ‚Π΅Π»ΡΡ….

Π‘ΠΎΠ΄Π΅Ρ€ΠΆΠ°Π½ΠΈΠ΅

  • Π§Ρ‚ΠΎ ΠΎΠ·Π½Π°Ρ‡Π°ΡŽΡ‚ Ρ†ΠΈΡ„Ρ€Ρ‹ ΠΈ Π±ΡƒΠΊΠ²Ρ‹ Π½Π° автоматичСском Π²Ρ‹ΠΊΠ»ΡŽΡ‡Π°Ρ‚Π΅Π»Π΅?
  • Π—Π°ΠΊΠ»ΡŽΡ‡Π΅Π½ΠΈΠ΅

Π§Ρ‚ΠΎ ΠΎΠ·Π½Π°Ρ‡Π°ΡŽΡ‚ Ρ†ΠΈΡ„Ρ€Ρ‹ ΠΈ Π±ΡƒΠΊΠ²Ρ‹ Π½Π° автоматичСском Π²Ρ‹ΠΊΠ»ΡŽΡ‡Π°Ρ‚Π΅Π»Π΅?

Π’ΠΈΠΏΠΈΡ‡Π½Ρ‹ΠΉ автоматичСский Π²Ρ‹ΠΊΠ»ΡŽΡ‡Π°Ρ‚Π΅Π»ΡŒ Π² Π΄ΠΎΠΌΠ΅, ΠΊΠΎΡ‚ΠΎΡ€Ρ‹ΠΉ Π²Ρ‹ ΠΌΠΎΠΆΠ΅Ρ‚Π΅ Π½Π°ΠΉΡ‚ΠΈ, ΠΈΠΌΠ΅Π΅Ρ‚ Π²Ρ‹Π΄Π΅Π»Π΅Π½Π½ΡƒΡŽ Ρ‚Π°Π±Π»ΠΈΡ‡ΠΊΡƒ с Π½ΠΎΠΌΠ΅Ρ€ΠΎΠΌ. Π­Ρ‚ΠΈ Π½ΠΎΠΌΠ΅Ρ€Π° автоматичСских Π²Ρ‹ΠΊΠ»ΡŽΡ‡Π°Ρ‚Π΅Π»Π΅ΠΉ ΠΎΠ·Π½Π°Ρ‡Π°ΡŽΡ‚ Π½ΠΎΠΌΠΈΠ½Π°Π»ΡŒΠ½ΡƒΡŽ ΠΌΠΎΡ‰Π½ΠΎΡΡ‚ΡŒ ΠΊΠΎΠ½ΠΊΡ€Π΅Ρ‚Π½ΠΎΠ³ΠΎ автоматичСского Π²Ρ‹ΠΊΠ»ΡŽΡ‡Π°Ρ‚Π΅Π»Ρ. Π’Ρ‹ Ρ‚Π°ΠΊΠΆΠ΅ ΠΌΠΎΠΆΠ΅Ρ‚Π΅ Π½Π°ΠΉΡ‚ΠΈ эти этикСтки Π½Π° Π΄Ρ€ΡƒΠ³ΠΈΡ… коммСрчСских ΠΈΠ»ΠΈ ΠΏΡ€ΠΎΠΌΡ‹ΡˆΠ»Π΅Π½Π½Ρ‹Ρ… автоматичСских Π²Ρ‹ΠΊΠ»ΡŽΡ‡Π°Ρ‚Π΅Π»ΡΡ…, Π½Π°ΠΏΡ€ΠΈΠΌΠ΅Ρ€, Π½Π° Π΄Π²ΡƒΡ…ΠΏΠΎΠ»ΡŽΡΠ½ΠΎΠΌ Π²Ρ‹ΠΊΠ»ΡŽΡ‡Π°Ρ‚Π΅Π»Π΅.

Но ΠΏΠΎΠΌΠΈΠΌΠΎ Π²Ρ‹Π΄Π΅Π»Π΅Π½Π½ΠΎΠ³ΠΎ Π½ΠΎΠΌΠ΅Ρ€Π° ΠΈ Π»ΠΎΠ³ΠΎΡ‚ΠΈΠΏΠ°, Π²Ρ‹ Ρ‚Π°ΠΊΠΆΠ΅ ΠΌΠΎΠΆΠ΅Ρ‚Π΅ Π½Π°ΠΉΡ‚ΠΈ Π΄Ρ€ΡƒΠ³ΠΈΠ΅ ΠΊΠΎΠΌΠ±ΠΈΠ½Π°Ρ†ΠΈΠΈ Ρ†ΠΈΡ„Ρ€ ΠΈ Π±ΡƒΠΊΠ², Π½Π°ΠΏΠ΅Ρ‡Π°Ρ‚Π°Π½Π½Ρ‹Π΅ Π½Π° Π²Ρ‹ΠΊΠ»ΡŽΡ‡Π°Ρ‚Π΅Π»Π΅. К Π½ΠΈΠΌ относятся Π½ΠΎΠΌΠΈΠ½Π°Π» Π² ΠΊΠΈΠ»ΠΎΠ°ΠΌΠΏΠ΅Ρ€Π°Ρ…, Π½Π°ΠΏΡ€ΠΈΠΌΠ΅Ρ€ 5KA ΠΈΠ»ΠΈ 10KA, ΠΊΠΎΡ‚ΠΎΡ€Ρ‹ΠΉ ΡƒΠΊΠ°Π·Ρ‹Π²Π°Π΅Ρ‚ ΠΌΠ°ΠΊΡΠΈΠΌΠ°Π»ΡŒΠ½Ρ‹ΠΉ Ρ‚ΠΎΠΊ, ΠΊΠΎΡ‚ΠΎΡ€Ρ‹ΠΉ ΠΎΠ½ ΠΌΠΎΠΆΠ΅Ρ‚ ΠΎΡ‚ΠΊΠ»ΡŽΡ‡ΠΈΡ‚ΡŒ. Π’Ρ‹ Ρ‚Π°ΠΊΠΆΠ΅ ΠΌΠΎΠΆΠ΅Ρ‚Π΅ ΡƒΠ²ΠΈΠ΄Π΅Ρ‚ΡŒ 110 Π’ ΠΏΠ΅Ρ€Π΅ΠΌΠ΅Π½Π½ΠΎΠ³ΠΎ Ρ‚ΠΎΠΊΠ°, 220 Π’ ΠΏΠ΅Ρ€Π΅ΠΌΠ΅Π½Π½ΠΎΠ³ΠΎ Ρ‚ΠΎΠΊΠ° ΠΈΠ»ΠΈ 240 Π’ ΠΏΠ΅Ρ€Π΅ΠΌΠ΅Π½Π½ΠΎΠ³ΠΎ Ρ‚ΠΎΠΊΠ°, Π½Π°ΠΏΠ΅Ρ‡Π°Ρ‚Π°Π½Π½Ρ‹Π΅ Π½Π° устройствС, Ρ‡Ρ‚ΠΎ просто ΠΎΠ·Π½Π°Ρ‡Π°Π΅Ρ‚ Π΅Π³ΠΎ номинальноС напряТСниС.

Π•Ρ‰Π΅ ΠΎΠ΄Π½Π° Π²Π΅Ρ‰ΡŒ, ΠΊΠΎΡ‚ΠΎΡ€ΡƒΡŽ Π²Ρ‹ ΠΌΠΎΠΆΠ΅Ρ‚Π΅ Π½Π°ΠΉΡ‚ΠΈ Π½Π° этикСткС автоматичСского Π²Ρ‹ΠΊΠ»ΡŽΡ‡Π°Ρ‚Π΅Π»Ρ, β€” номинальная частота Π² Π“Ρ† β€” это частота Π»ΠΈΠ½ΠΈΠΈ, ΠΊΠΎΡ‚ΠΎΡ€ΡƒΡŽ ΠΎΠ½ ΠΌΠΎΠΆΠ΅Ρ‚ ΠΏΠ΅Ρ€Π΅Π΄Π°Π²Π°Ρ‚ΡŒ. Π’ Π±ΠΎΠ»ΡŒΡˆΠΈΠ½ΡΡ‚Π²Π΅ стран ΠΌΠΈΡ€Π° Π² качСствС стандартной частоты сСти ΠΈΡΠΏΠΎΠ»ΡŒΠ·ΡƒΠ΅Ρ‚ΡΡ 50 Π“Ρ†. Однако Π² АмСрикС ΠΈ Π½Π΅ΠΊΠΎΡ‚ΠΎΡ€Ρ‹Ρ… частях Азии ΠΈΡΠΏΠΎΠ»ΡŒΠ·ΡƒΠ΅Ρ‚ΡΡ частота 60 Π“Ρ†.

ВрСбуСмая номинальная частота зависит ΠΎΡ‚ вашСго мСстополоТСния, поэтому, Ссли Π²Ρ‹ Π½Π΅ ΡƒΠ²Π΅Ρ€Π΅Π½Ρ‹, Π²Π°ΠΌ слСдуСт ΠΎΠ±Ρ€Π°Ρ‚ΠΈΡ‚ΡŒΡΡ Π² ΠΌΠ΅ΡΡ‚Π½ΡƒΡŽ ΡΠ»Π΅ΠΊΡ‚Ρ€ΠΎΡΠ½Π΅Ρ€Π³Π΅Ρ‚ΠΈΡ‡Π΅ΡΠΊΡƒΡŽ компанию.

Помимо этой основной ΠΈΠ½Ρ„ΠΎΡ€ΠΌΠ°Ρ†ΠΈΠΈ, Π²Ρ‹ ΠΌΠΎΠΆΠ΅Ρ‚Π΅ Π½Π°ΠΉΡ‚ΠΈ Π΄ΠΎΠΏΠΎΠ»Π½ΠΈΡ‚Π΅Π»ΡŒΠ½Ρ‹Π΅ ΠΊΠ°Ρ‚Π°Π»ΠΎΠΆΠ½Ρ‹Π΅ ΠΊΠΎΠ΄Ρ‹ ΠΈΠ»ΠΈ Π½ΠΎΠΌΠ΅Ρ€Π° Π½Π° автоматичСских Π²Ρ‹ΠΊΠ»ΡŽΡ‡Π°Ρ‚Π΅Π»ΡΡ… ΠΈΠ»ΠΈ автоматичСских Π²Ρ‹ΠΊΠ»ΡŽΡ‡Π°Ρ‚Π΅Π»ΡΡ…, Π° Ρ‚Π°ΠΊΠΆΠ΅ Π½Π° автоматичСских Π²Ρ‹ΠΊΠ»ΡŽΡ‡Π°Ρ‚Π΅Π»ΡΡ… Π² Π»ΠΈΡ‚ΠΎΠΌ корпусС. Π­Ρ‚ΠΈ ΠΊΠΎΠ΄Ρ‹ ΠΌΠΎΠ³ΡƒΡ‚ Π½Π΅ΠΌΠ½ΠΎΠ³ΠΎ Π·Π°ΠΏΡƒΡ‚Π°Ρ‚ΡŒ вас, Π½ΠΎ ΠΈΡ… довольно просто ΠΏΠΎΠ½ΡΡ‚ΡŒ.

НапримСр, ΠΊΠΎΠ΄ FAL36020 Π½Π° Π½Π΅ΠΊΠΎΡ‚ΠΎΡ€Ρ‹Ρ… Π²Ρ‹ΠΊΠ»ΡŽΡ‡Π°Ρ‚Π΅Π»ΡΡ…, особСнно Π½Π° издСлиях Square D, ΠΎΠ·Π½Π°Ρ‡Π°Π΅Ρ‚ ΡΠ»Π΅Π΄ΡƒΡŽΡ‰Π΅Π΅:

  • ΠŸΠ΅Ρ€Π²Π°Ρ Π±ΡƒΠΊΠ²Π° ΠΎΠ±ΠΎΠ·Π½Π°Ρ‡Π°Π΅Ρ‚ Ρ‚ΠΈΠΏ Ρ€Π°ΠΌΡ‹ Π²Ρ‹ΠΊΠ»ΡŽΡ‡Π°Ρ‚Π΅Π»Ρ. Если это F, ΠΎΠ½ ΠΈΠΌΠ΅Π΅Ρ‚ Π½ΠΎΠΌΠΈΠ½Π°Π»ΡŒΠ½ΡƒΡŽ ΠΌΠΎΡ‰Π½ΠΎΡΡ‚ΡŒ ΠΎΡ‚ 15 Π΄ΠΎ 100 Π°ΠΌΠΏΠ΅Ρ€. Π”Ρ€ΡƒΠ³ΠΈΠ΅ Ρ‚ΠΈΠΏΡ‹ Ρ€Π°ΠΌ Π²ΠΊΠ»ΡŽΡ‡Π°ΡŽΡ‚ M (300–1000 А), L (125–400 А) ΠΈ K (70–250 А).
  • Вторая Π±ΡƒΠΊΠ²Π° ΠΎΠ±ΠΎΠ·Π½Π°Ρ‡Π°Π΅Ρ‚ Π½ΠΎΠΌΠΈΠ½Π°Π» ΠΎΡ‚ΠΊΠ»ΡŽΡ‡Π΅Π½ΠΈΡ, ΠΈΠ»ΠΈ сколько Π°ΠΌΠΏΠ΅Ρ€ ΠΎΠ½ ΠΌΠΎΠΆΠ΅Ρ‚ ΠΏΠΎΡ‚Ρ€Π΅Π±Π»ΡΡ‚ΡŒ Π΄ΠΎ срабатывания. A ΠΎΠ·Π½Π°Ρ‡Π°Π΅Ρ‚ стандартный Ρ€Π΅ΠΉΡ‚ΠΈΠ½Π³, C ΠΎΠ·Π½Π°Ρ‡Π°Π΅Ρ‚ свСрхвысокий Ρ€Π΅ΠΉΡ‚ΠΈΠ½Π³, H β€” высокий Ρ€Π΅ΠΉΡ‚ΠΈΠ½Π³, Π° I β€” Ρ€Π΅ΠΉΡ‚ΠΈΠ½Π³ ограничСния Ρ‚ΠΎΠΊΠ°.
  • Π’Ρ€Π΅Ρ‚ΡŒΡ Π±ΡƒΠΊΠ²Π° ΠΎΠ±ΠΎΠ·Π½Π°Ρ‡Π°Π΅Ρ‚ Ρ‚ΠΈΠΏ Π½Π°ΠΊΠΎΠ½Π΅Ρ‡Π½ΠΈΠΊΠ° Π²Ρ‹ΠΊΠ»ΡŽΡ‡Π°Ρ‚Π΅Π»Ρ. Π’ΠΎΠ·ΠΌΠΎΠΆΠ½Ρ‹ Ρ‚Ρ€ΠΈ Ρ‚ΠΈΠΏΠ°: L, Ρ‡Ρ‚ΠΎ ΠΎΠ·Π½Π°Ρ‡Π°Π΅Ρ‚, Ρ‡Ρ‚ΠΎ ΠΎΠ±Π° ΠΊΠΎΠ½Ρ†Π° ΠΈΠΌΠ΅ΡŽΡ‚ выступы; P, ΠΊΠΎΡ‚ΠΎΡ€Ρ‹ΠΉ ΠΎΠ±ΠΎΠ·Π½Π°Ρ‡Π°Π΅Ρ‚ выступы Π½Π° ΠΎΠ΄Π½ΠΎΠΌ ΠΊΠΎΠ½Ρ†Π΅; ΠΈ F, Ρ‡Ρ‚ΠΎ ΠΎΠ·Π½Π°Ρ‡Π°Π΅Ρ‚, Ρ‡Ρ‚ΠΎ Ρƒ Π²Ρ‹ΠΊΠ»ΡŽΡ‡Π°Ρ‚Π΅Π»Ρ Π½Π΅Ρ‚ выступов.
  • ПослС Π±ΡƒΠΊΠ² Π²Ρ‹ Π½Π°ΠΉΠ΄Π΅Ρ‚Π΅ Ρ†ΠΈΡ„Ρ€Ρ‹. ΠŸΠ΅Ρ€Π²Π°Ρ Ρ†ΠΈΡ„Ρ€Π° ΠΎΠ±ΠΎΠ·Π½Π°Ρ‡Π°Π΅Ρ‚ количСство полюсов Π²Ρ‹ΠΊΠ»ΡŽΡ‡Π°Ρ‚Π΅Π»Ρ. Он ΠΌΠΎΠΆΠ΅Ρ‚ Π²Π°Ρ€ΡŒΠΈΡ€ΠΎΠ²Π°Ρ‚ΡŒΡΡ ΠΎΡ‚ ΠΎΠ΄Π½ΠΎΠ³ΠΎ, Π΄Π²ΡƒΡ… ΠΈΠ»ΠΈ Ρ‚Ρ€Π΅Ρ…, Π² зависимости ΠΎΡ‚ фактичСских полюсов, ΠΊΠΎΡ‚ΠΎΡ€Ρ‹Π΅ Π²Ρ‹ ΠΌΠΎΠΆΠ΅Ρ‚Π΅ Π½Π°ΠΉΡ‚ΠΈ Π½Π° Π²Ρ‹ΠΊΠ»ΡŽΡ‡Π°Ρ‚Π΅Π»Π΅.
  • Вторая Ρ†ΠΈΡ„Ρ€Π° относится ΠΊ Π½ΠΎΠΌΠΈΠ½Π°Π»Ρƒ автоматичСского Π²Ρ‹ΠΊΠ»ΡŽΡ‡Π°Ρ‚Π΅Π»Ρ напряТСния. Π¨Π΅ΡΡ‚ΡŒ ΠΎΠ·Π½Π°Ρ‡Π°Π΅Ρ‚, Ρ‡Ρ‚ΠΎ ΠΎΠ½ ΠΈΠΌΠ΅Π΅Ρ‚ номинальноС напряТСниС 277-600 Π’ ΠΏΠ΅Ρ€Π΅ΠΌΠ΅Π½Π½ΠΎΠ³ΠΎ Ρ‚ΠΎΠΊΠ°. Если это Π΄Π²Π°, это ΠΎΠ·Π½Π°Ρ‡Π°Π΅Ρ‚, Ρ‡Ρ‚ΠΎ ΠΎΠ½ рассчитан Π½Π° 120–240 Π’ ΠΏΠ΅Ρ€Π΅ΠΌΠ΅Π½Π½ΠΎΠ³ΠΎ Ρ‚ΠΎΠΊΠ°, Π° Ρ€Π΅ΠΉΡ‚ΠΈΠ½Π³ составляСт ΠΎΡ‚ 277 Π΄ΠΎ 280 Π’ ΠΏΠ΅Ρ€Π΅ΠΌΠ΅Π½Π½ΠΎΠ³ΠΎ Ρ‚ΠΎΠΊΠ°, Ссли это Ρ‡Π΅Ρ‚Ρ‹Ρ€Π΅.
  • ПослСдниС Ρ‚Ρ€ΠΈ Ρ†ΠΈΡ„Ρ€Ρ‹ β€” фактичСский Π½ΠΎΠΌΠΈΠ½Π°Π» автоматичСского Π²Ρ‹ΠΊΠ»ΡŽΡ‡Π°Ρ‚Π΅Π»Ρ усилитСля. Если это 020, это просто ΠΎΠ·Π½Π°Ρ‡Π°Π΅Ρ‚, Ρ‡Ρ‚ΠΎ номинальная сила Ρ‚ΠΎΠΊΠ° прСрыватСля Ρ€Π°Π²Π½Π° 20. Π­Ρ‚Π° номинальная сила Ρ‚ΠΎΠΊΠ° ΠΌΠΎΠΆΠ΅Ρ‚ Π²Π°Ρ€ΡŒΠΈΡ€ΠΎΠ²Π°Ρ‚ΡŒΡΡ Π² зависимости ΠΎΡ‚ Ρ‚ΠΈΠΏΠ° ΠΈΡΠΏΠΎΠ»ΡŒΠ·ΡƒΠ΅ΠΌΠΎΠ³ΠΎ корпуса.

Π§Ρ‚ΠΎΠ±Ρ‹ Π»ΡƒΡ‡ΡˆΠ΅ ΠΏΠΎΠ½ΡΡ‚ΡŒ эти ΠΊΠΎΠ΄Ρ‹ ΠΈΠ»ΠΈ ΠΊΠ°Ρ‚Π°Π»ΠΎΠ³ΠΈ, я Ρ€Π΅ΠΊΠΎΠΌΠ΅Π½Π΄ΡƒΡŽ ΠΏΠΎΡΠΌΠΎΡ‚Ρ€Π΅Ρ‚ΡŒ ΠšΠ°Ρ‚Π°Π»ΠΎΠΆΠ½Ρ‹Π΅ Π½ΠΎΠΌΠ΅Ρ€Π° автоматичСских Π²Ρ‹ΠΊΠ»ΡŽΡ‡Π°Ρ‚Π΅Π»Π΅ΠΉ с пояснСниями ΠΏΠΎ ΡΠ»Π΅ΠΊΡ‚Ρ€ΠΎΠΏΠΈΡ‚Π°Π½ΠΈΡŽ ΠΈ ΡƒΠΏΡ€Π°Π²Π»Π΅Π½ΠΈΡŽ. Π’ΠΈΠ΄Π΅ΠΎ даст Π²Π°ΠΌ ΠΎΡ‚Π»ΠΈΡ‡Π½Ρ‹Π΅ знания ΠΎΠ± автоматичСских Π²Ρ‹ΠΊΠ»ΡŽΡ‡Π°Ρ‚Π΅Π»ΡΡ… Square D, ΠΏΠΎΡΠΊΠΎΠ»ΡŒΠΊΡƒ ΡΠΎΠ·Π΄Π°Ρ‚Π΅Π»ΡŒ ΠΊΡ€Π°Ρ‚ΠΊΠΎ ΠΎΠ±ΡŠΡΡΠ½ΡΠ΅Ρ‚ ΠΊΠΎΠ΄ ΠΊΠ°ΠΆΠ΄ΠΎΠ³ΠΎ Π²Ρ‹ΠΊΠ»ΡŽΡ‡Π°Ρ‚Π΅Π»Ρ.

Π—Π°ΠΊΠ»ΡŽΡ‡Π΅Π½ΠΈΠ΅

Π’Ρ‹ Π΄ΠΎΠ»ΠΆΠ½Ρ‹ Π·Π½Π°Ρ‚ΡŒ, Ρ‡Ρ‚ΠΎ ΠΎΠ·Π½Π°Ρ‡Π°ΡŽΡ‚ Ρ†ΠΈΡ„Ρ€Ρ‹ Π½Π° автоматичСском Π²Ρ‹ΠΊΠ»ΡŽΡ‡Π°Ρ‚Π΅Π»Π΅, особСнно ΠΊΠΎΠ³Π΄Π° Π²Π°ΠΌ Π½ΡƒΠΆΠ½ΠΎ ΠΊΡƒΠΏΠΈΡ‚ΡŒ Π½ΠΎΠ²Ρ‹ΠΉ автоматичСский Π²Ρ‹ΠΊΠ»ΡŽΡ‡Π°Ρ‚Π΅Π»ΡŒ для Π·Π°ΠΌΠ΅Π½Ρ‹. Π’Ρ‹ ΠΌΠΎΠΆΠ΅Ρ‚Π΅ ΡΡΠΊΠΎΠ½ΠΎΠΌΠΈΡ‚ΡŒ ΠΊΠ°ΠΊ дСньги, Ρ‚Π°ΠΊ ΠΈ врСмя, Ссли ΠΈΠ·Π±Π΅ΠΆΠΈΡ‚Π΅ ошибок ΠΏΡ€ΠΈ ΠΏΠΎΠΊΡƒΠΏΠΊΠ΅ Π²Ρ‹ΠΊΠ»ΡŽΡ‡Π°Ρ‚Π΅Π»Ρ Π½Π° Π·Π°ΠΌΠ΅Π½Ρƒ. Для получСния Π΄ΠΎΠΏΠΎΠ»Π½ΠΈΡ‚Π΅Π»ΡŒΠ½ΠΎΠΉ ΠΈΠ½Ρ„ΠΎΡ€ΠΌΠ°Ρ†ΠΈΠΈ, Π° Ρ‚Π°ΠΊΠΆΠ΅ ΠΏΠΎΠ΄Ρ€ΠΎΠ±Π½Ρ‹Ρ… инструкций ΠΏΠΎ Π·Π°ΠΌΠ΅Π½Π΅ автоматичСского Π²Ρ‹ΠΊΠ»ΡŽΡ‡Π°Ρ‚Π΅Π»Ρ Π²Ρ‹ ΠΌΠΎΠΆΠ΅Ρ‚Π΅ ΠΏΡ€ΠΎΡ‡ΠΈΡ‚Π°Ρ‚ΡŒ Π΄ΠΎΠΏΠΎΠ»Π½ΠΈΡ‚Π΅Π»ΡŒΠ½ΡƒΡŽ ΠΈΠ½Ρ„ΠΎΡ€ΠΌΠ°Ρ†ΠΈΡŽ Π² этой ΡΡ‚Π°Ρ‚ΡŒΠ΅ здСсь.

Π’Π΅ΠΏΠ΅Ρ€ΡŒ, ΠΊΠΎΠ³Π΄Π° Π²Ρ‹ Π·Π½Π°Π΅Ρ‚Π΅, Ρ‡Ρ‚ΠΎ ΠΎΠ·Π½Π°Ρ‡Π°ΡŽΡ‚ Π±ΡƒΠΊΠ²Ρ‹ ΠΈ Ρ†ΠΈΡ„Ρ€Ρ‹ Π½Π° этикСткС Π²Ρ‹ΠΊΠ»ΡŽΡ‡Π°Ρ‚Π΅Π»Ρ, ΠΌΠΎΠΆΠ΅Ρ‚Π΅ Π»ΠΈ Π²Ρ‹ ΠΎΠΏΡ€Π΅Π΄Π΅Π»ΠΈΡ‚ΡŒ, ΠΊΠ°ΠΊΠΎΠΉ Π²Ρ‹ΠΊΠ»ΡŽΡ‡Π°Ρ‚Π΅Π»ΡŒ Π²Π°ΠΌ Π½ΡƒΠΆΠ΅Π½ ΠΏΡ€ΠΈ ΠΏΠΎΠΊΡƒΠΏΠΊΠ΅ Π·Π°ΠΌΠ΅Π½Ρ‹? Π£ вас Π΅ΡΡ‚ΡŒ Π΄ΠΎΠΏΠΎΠ»Π½ΠΈΡ‚Π΅Π»ΡŒΠ½Ρ‹Π΅ вопросы ΠΎ Ρ†ΠΈΡ„Ρ€Π°Ρ… Π½Π° автоматичСском Π²Ρ‹ΠΊΠ»ΡŽΡ‡Π°Ρ‚Π΅Π»Π΅? ΠŸΠΎΠ΄Π΅Π»ΠΈΡ‚Π΅ΡΡŒ ΠΈΠΌΠΈ Π² Ρ€Π°Π·Π΄Π΅Π»Π΅ ΠΊΠΎΠΌΠΌΠ΅Π½Ρ‚Π°Ρ€ΠΈΠ΅Π² Π½ΠΈΠΆΠ΅.

Π­Π΄Π²ΠΈΠ½ ДТонс

МСня Π·ΠΎΠ²ΡƒΡ‚ Π­Π΄Π²ΠΈΠ½ ДТонс, я ΠΎΡ‚Π²Π΅Ρ‡Π°ΡŽ Π·Π° Ρ€Π°Π·Ρ€Π°Π±ΠΎΡ‚ΠΊΡƒ ΠΊΠΎΠ½Ρ‚Π΅Π½Ρ‚Π° для Galvinpower. Π― ΡΡ‚Ρ€Π΅ΠΌΠ»ΡŽΡΡŒ ΠΈΡΠΏΠΎΠ»ΡŒΠ·ΠΎΠ²Π°Ρ‚ΡŒ свой ΠΎΠΏΡ‹Ρ‚ Π² ΠΌΠ°Ρ€ΠΊΠ΅Ρ‚ΠΈΠ½Π³Π΅ для создания Π½Π°Π΄Π΅ΠΆΠ½ΠΎΠΉ ΠΈ Π½Π΅ΠΎΠ±Ρ…ΠΎΠ΄ΠΈΠΌΠΎΠΉ ΠΈΠ½Ρ„ΠΎΡ€ΠΌΠ°Ρ†ΠΈΠΈ, Ρ‡Ρ‚ΠΎΠ±Ρ‹ ΠΏΠΎΠΌΠΎΡ‡ΡŒ нашим читатСлям. Π‘Ρ‹Π»ΠΎ вСсСло Ρ€Π°Π±ΠΎΡ‚Π°Ρ‚ΡŒ с Π­Π½Π΄Ρ€ΡŽ ΠΈ ΠΏΡ€ΠΈΠΌΠ΅Π½ΡΡ‚ΡŒ Π΅Π³ΠΎ нСвСроятныС знания ΠΊ Π½Π°ΡˆΠ΅ΠΌΡƒ ΠΊΠΎΠ½Ρ‚Π΅Π½Ρ‚Ρƒ.

Знакомство с ΠΌΠ°Ρ€ΠΊΠΈΡ€ΠΎΠ²ΠΊΠΎΠΉ автоматичСских Π²Ρ‹ΠΊΠ»ΡŽΡ‡Π°Ρ‚Π΅Π»Π΅ΠΉ | EC&M

Π’ΠΎ, Ρ‡Ρ‚ΠΎ Π²Ρ‹ Π½Π΅ Π·Π½Π°Π΅Ρ‚Π΅ ΠΎ ΠΌΠ°Ρ€ΠΊΠΈΡ€ΠΎΠ²ΠΊΠ΅ автоматичСских Π²Ρ‹ΠΊΠ»ΡŽΡ‡Π°Ρ‚Π΅Π»Π΅ΠΉ, ΠΌΠΎΠΆΠ΅Ρ‚ вас ΡΠ±ΠΈΡ‚ΡŒ с Ρ‚ΠΎΠ»ΠΊΡƒ.

Π‘ΠΎΠ»ΡŒΡˆΠΈΠ½ΡΡ‚Π²ΠΎ ΠΈΠ· нас ΠΌΠ°Π»ΠΎ ΠΎΠ±Ρ€Π°Ρ‰Π°Π΅Ρ‚ внимания Π½Π° ΠΌΠ°Ρ€ΠΊΠΈΡ€ΠΎΠ²ΠΊΡƒ Π½Π° автоматичСских Π²Ρ‹ΠΊΠ»ΡŽΡ‡Π°Ρ‚Π΅Π»ΡΡ…. Π’Π΅ΠΌ Π½Π΅ ΠΌΠ΅Π½Π΅Π΅, эти ΠΌΠ°Ρ€ΠΊΠΈΡ€ΠΎΠ²ΠΊΠΈ ΠΌΠΎΠ³ΡƒΡ‚ Π±Ρ‹Ρ‚ΡŒ Ρ€Π°Π·Π½ΠΈΡ†Π΅ΠΉ ΠΌΠ΅ΠΆΠ΄Ρƒ бСзопасной установкой ΠΈ нСбСзопасной. Π’Π°ΠΊ Ρ‡Ρ‚ΠΎ ΠΆΠ΅ ΠΎΠ·Π½Π°Ρ‡Π°Π΅Ρ‚ информация Π½Π° этой этикСткС? Π”Π°Π²Π°ΠΉΡ‚Π΅ ΠΏΠΎΠ΄Ρ€ΠΎΠ±Π½ΠΎ рассмотрим ΠΊΠ°ΠΆΠ΄Ρ‹ΠΉ элСмСнт, Ρ‡Ρ‚ΠΎΠ±Ρ‹ ΡƒΠ±Π΅Π΄ΠΈΡ‚ΡŒΡΡ, Ρ‡Ρ‚ΠΎ ваша установка Π½Π°ΡΡ‚ΠΎΠ»ΡŒΠΊΠΎ бСзопасна, насколько это Π΄ΠΎΠ»ΠΆΠ½ΠΎ Π±Ρ‹Ρ‚ΡŒ.

ΠœΠ°ΠΊΡΠΈΠΌΠ°Π»ΡŒΠ½Ρ‹ΠΉ Ρ‚ΠΎΠΊ [сСк. 240,83(А)] *. Π­Ρ‚Π° информация ΡƒΠΊΠ°Π·Π°Π½Π° Π½Π° этикСткС, Π½ΠΎ Π±ΠΎΠ»ΡŒΡˆΠΈΠ½ΡΡ‚Π²ΠΎ людСй ΠΏΠΎΠ½ΠΈΠΌΠ°ΡŽΡ‚ ΠΌΠ°Ρ€ΠΊΠΈΡ€ΠΎΠ²ΠΊΡƒ Ρ‚ΠΎΠΊΠ° ΠΏΠ΅Ρ€Π΅Π³Ρ€ΡƒΠ·ΠΊΠΈ ΠΏΠΎ Ρ‚ΠΎΠΊΡƒ (Π½Π°ΠΏΡ€ΠΈΠΌΠ΅Ρ€, 20 А, 30 А ΠΈΠ»ΠΈ 100 А) для Π·Π°Ρ‰ΠΈΡ‚Ρ‹ ΠΏΡ€ΠΎΠ²ΠΎΠ΄Π½ΠΈΠΊΠΎΠ² ΠΈ оборудования Π² соотвСтствии с Π³Π». 240.4, поэтому ΠΌΡ‹ Π½Π΅ Π±ΡƒΠ΄Π΅ΠΌ ΠΈΡ… здСсь ΠΎΠ±ΡΡƒΠΆΠ΄Π°Ρ‚ΡŒ.

Π Π΅ΠΉΡ‚ΠΈΠ½Π³ прСрывания [Π Π°Π·Π΄. 240,83(Π‘)] . ΠΠΎΠΌΠΈΠ½Π°Π»ΡŒΠ½Ρ‹Π΅ значСния ΠΎΡ‚ΠΊΠ»ΡŽΡ‡Π΅Π½ΠΈΡ, Ρ‚Π°ΠΊΠΈΠ΅ ΠΊΠ°ΠΊ 10K, 22,5K ΠΈ 65K (срСднСквадратичноС Π·Π½Π°Ρ‡Π΅Π½ΠΈΠ΅), Π³Π°Ρ€Π°Π½Ρ‚ΠΈΡ€ΡƒΡŽΡ‚, Ρ‡Ρ‚ΠΎ автоматичСский Π²Ρ‹ΠΊΠ»ΡŽΡ‡Π°Ρ‚Π΅Π»ΡŒ ΠΈΠΌΠ΅Π΅Ρ‚ Π½ΠΎΠΌΠΈΠ½Π°Π» ΠΎΡ‚ΠΊΠ»ΡŽΡ‡Π΅Π½ΠΈΡ, достаточный для максимально Π²ΠΎΠ·ΠΌΠΎΠΆΠ½ΠΎΠ³ΠΎ Ρ‚ΠΎΠΊΠ° ΠΊΠΎΡ€ΠΎΡ‚ΠΊΠΎΠ³ΠΎ замыкания, доступного Π½Π° ΠΊΠ»Π΅ΠΌΠΌΠ°Ρ… оборудования со стороны Π»ΠΈΠ½ΠΈΠΈ. Если автоматичСский Π²Ρ‹ΠΊΠ»ΡŽΡ‡Π°Ρ‚Π΅Π»ΡŒ Π½Π΅ ΠΈΠΌΠ΅Π΅Ρ‚ подходящСй ΠΎΡ‚ΠΊΠ»ΡŽΡ‡Π°ΡŽΡ‰Π΅ΠΉ способности для ΠΈΠΌΠ΅ΡŽΡ‰Π΅Π³ΠΎΡΡ Ρ‚ΠΎΠΊΠ° ΠΊΠΎΡ€ΠΎΡ‚ΠΊΠΎΠ³ΠΎ замыкания, ΠΎΠ½ ΠΌΠΎΠΆΠ΅Ρ‚ Π²Π·ΠΎΡ€Π²Π°Ρ‚ΡŒΡΡ ΠΏΡ€ΠΈ ΠΏΠΎΠΏΡ‹Ρ‚ΠΊΠ΅ ΡƒΡΡ‚Ρ€Π°Π½ΠΈΡ‚ΡŒ Π½Π΅ΠΈΡΠΏΡ€Π°Π²Π½ΠΎΡΡ‚ΡŒ, ΠΈΠ»ΠΈ ΠΏΠΎΡΠ»Π΅Π΄ΡƒΡŽΡ‰Π΅Π΅ ΠΎΠ±ΠΎΡ€ΡƒΠ΄ΠΎΠ²Π°Π½ΠΈΠ΅ ΠΌΠΎΠΆΠ΅Ρ‚ ΠΏΠΎΠ»ΡƒΡ‡ΠΈΡ‚ΡŒ ΡΠ΅Ρ€ΡŒΠ΅Π·Π½Ρ‹Π΅ поврСТдСния ΠΈ ΠΏΠΎΠ΄Π²Π΅Ρ€Π³Π½ΡƒΡ‚ΡŒ опасности людСй.

НоминальноС напряТСниС [сСк. 240,83(Π•) ΠΈ 240,85]. Π’Ρ‹ΠΊΠ»ΡŽΡ‡Π°Ρ‚Π΅Π»ΠΈ ΠΌΠ°Ρ€ΠΊΠΈΡ€ΡƒΡŽΡ‚ΡΡ Π»ΠΈΠ±ΠΎ косой Ρ‡Π΅Ρ€Ρ‚ΠΎΠΉ, Π»ΠΈΠ±ΠΎ прямым Π½ΠΎΠΌΠΈΠ½Π°Π»ΡŒΠ½Ρ‹ΠΌ напряТСниСм систСмы, Ρ‡Ρ‚ΠΎ ΡƒΠΊΠ°Π·Ρ‹Π²Π°Π΅Ρ‚ Π½Π° ΠΈΡ… ΡΠΏΠΎΡΠΎΠ±Π½ΠΎΡΡ‚ΡŒ ΠΎΡ‚ΠΊΠ»ΡŽΡ‡Π°Ρ‚ΡŒ Ρ‚ΠΎΠΊΠΈ ΠΊΠΎΡ€ΠΎΡ‚ΠΊΠΎΠ³ΠΎ замыкания.

ΠœΠ°Ρ€ΠΊΠΈΡ€ΠΎΠ²ΠΊΠ° напряТСния для автоматичСских Π²Ρ‹ΠΊΠ»ΡŽΡ‡Π°Ρ‚Π΅Π»Π΅ΠΉ с косой Ρ‡Π΅Ρ€Ρ‚ΠΎΠΉ номинального напряТСния отдСляСтся косой Ρ‡Π΅Ρ€Ρ‚ΠΎΠΉ β€” Π½Π°ΠΏΡ€ΠΈΠΌΠ΅Ρ€, 208/120 Π’ ΠΈΠ»ΠΈ 480/277 Π’. ΠšΠ°ΠΆΠ΄Ρ‹ΠΉ полюс Π²Ρ‹ΠΊΠ»ΡŽΡ‡Π°Ρ‚Π΅Π»Ρ ΠΏΠΎΠ΄Ρ…ΠΎΠ΄ΠΈΡ‚, ΠΊΠΎΠ³Π΄Π° Π»ΠΈΠ½Π΅ΠΉΠ½ΠΎΠ΅ напряТСниС Π½Π΅ ΠΏΡ€Π΅Π²Ρ‹ΡˆΠ°Π΅Ρ‚ ΠΌΠ°Ρ€ΠΊΠΈΡ€ΠΎΠ²ΠΊΡƒ Π½ΠΈΠΆΠ½Π΅Π³ΠΎ напряТСния, Π² Ρ‚ΠΎ врСмя ΠΊΠ°ΠΊ ΠΌΠ°Ρ€ΠΊΠΈΡ€ΠΎΠ²ΠΊΠ° Π±ΠΎΠ»Π΅Π΅ высокого напряТСния соотвСтствуСт Π·Π½Π°Ρ‡Π΅Π½ΠΈΡŽ, ΠΊΠΎΡ‚ΠΎΡ€ΠΎΠ΅ Π½Π΅ ΠΌΠΎΠΆΠ΅Ρ‚ ΠΏΡ€Π΅Π²Ρ‹ΡˆΠ°Ρ‚ΡŒ Π»ΠΈΠ½Π΅ΠΉΠ½ΠΎΠ΅ напряТСниС. ΠžΠ΄Π½ΠΎΠΏΠΎΠ»ΡŽΡΠ½Ρ‹Π΅ Π²Ρ‹ΠΊΠ»ΡŽΡ‡Π°Ρ‚Π΅Π»ΠΈ всСгда ΠΈΠΌΠ΅ΡŽΡ‚ косой Π½ΠΎΠΌΠΈΠ½Π°Π».

НСсмотря Π½Π° Ρ‚ΠΎ, Ρ‡Ρ‚ΠΎ КодСкс Ρ€Π°Π·Ρ€Π΅ΡˆΠ°Π΅Ρ‚ Π²Π°ΠΌ ΡƒΡΡ‚Π°Π½Π°Π²Π»ΠΈΠ²Π°Ρ‚ΡŒ автоматичСский Π²Ρ‹ΠΊΠ»ΡŽΡ‡Π°Ρ‚Π΅Π»ΡŒ Π½Π° 120/240 Π’ Π² 3-Ρ„Π°Π·Π½ΠΎΠΉ систСмС с высокой Π²Π΅Ρ‚Π²ΡŒΡŽ Ρ‚Ρ€Π΅ΡƒΠ³ΠΎΠ»ΡŒΠ½ΠΈΠΊΠΎΠΌ 120/240 Π’, Π²Ρ‹ Π½Π΅ ΠΌΠΎΠΆΠ΅Ρ‚Π΅ ΡƒΡΡ‚Π°Π½ΠΎΠ²ΠΈΡ‚ΡŒ Π΅Π³ΠΎ Π½Π° Ρ„Π°Π·Ρƒ Β«Π’Β» (высокая Π²Π΅Ρ‚Π²ΡŒ), ΠΏΠΎΡ‚ΠΎΠΌΡƒ Ρ‡Ρ‚ΠΎ номинальноС Π»ΠΈΠ½Π΅ΠΉΠ½ΠΎΠ΅ напряТСниС Π²Ρ‹ΡΡˆΠ΅ΠΉ Π²Π΅Ρ‚Π²ΠΈ 208Π’. Π­Ρ‚ΠΎ ΠΏΡ€Π΅Π²Ρ‹ΡˆΠ°Π΅Ρ‚ номинальноС Π»ΠΈΠ½Π΅ΠΉΠ½ΠΎΠ΅ напряТСниС 120 Π’ для косого Π²Ρ‹ΠΊΠ»ΡŽΡ‡Π°Ρ‚Π΅Π»Ρ 120/240 Π’.

Π‘ΠΎΠ±Π»ΡŽΠ΄Π°ΠΉΡ‚Π΅ ΠΎΡΡ‚ΠΎΡ€ΠΎΠΆΠ½ΠΎΡΡ‚ΡŒ ΠΏΡ€ΠΈ установкС автоматичСских Π²Ρ‹ΠΊΠ»ΡŽΡ‡Π°Ρ‚Π΅Π»Π΅ΠΉ с косым Π½ΠΎΠΌΠΈΠ½Π°Π»ΠΎΠΌ Π½Π° Π½Π°Π΄Π΅ΠΆΠ½ΠΎ Π·Π°Π·Π΅ΠΌΠ»Π΅Π½Π½ΠΎΠΉ систСмС с высоким ΠΎΡ‚Π²Π΅Ρ‚Π²Π»Π΅Π½ΠΈΠ΅ΠΌ Ρ‚Ρ€Π΅ΡƒΠ³ΠΎΠ»ΡŒΠ½ΠΈΠΊΠ°. НС устанавливайтС ΠΈΡ… Π² систСмах с Π·Π°Π·Π΅ΠΌΠ»Π΅Π½ΠΈΠ΅ΠΌ Ρ‡Π΅Ρ€Π΅Π· ΡƒΠ³ΠΎΠ», с Π·Π°Π·Π΅ΠΌΠ»Π΅Π½ΠΈΠ΅ΠΌ Ρ‡Π΅Ρ€Π΅Π· сопротивлСниС ΠΈΠ»ΠΈ Π±Π΅Π· зазСмлСния.

Π’Ρ‹ Π½Π΅ ΠΌΠΎΠΆΠ΅Ρ‚Π΅ ΠΈΡΠΏΠΎΠ»ΡŒΠ·ΠΎΠ²Π°Ρ‚ΡŒ автоматичСский Π²Ρ‹ΠΊΠ»ΡŽΡ‡Π°Ρ‚Π΅Π»ΡŒ Π½Π° 480/277 Π’ Π² схСмС Ρ‚Ρ€Π΅ΡƒΠ³ΠΎΠ»ΡŒΠ½ΠΈΠΊΠ° с Π·Π°Π·Π΅ΠΌΠ»Π΅Π½ΠΈΠ΅ΠΌ Π½Π° 480 Π’, ΠΏΠΎΡΠΊΠΎΠ»ΡŒΠΊΡƒ Ρ„Π°Π·Π½ΠΎΠ΅ напряТСниС Π΄Π²ΡƒΡ… ΠΏΡ€ΠΎΠ²ΠΎΠ΄Π½ΠΈΠΊΠΎΠ² Π±ΡƒΠ΄Π΅Ρ‚ Π΄ΠΎΡΡ‚ΠΈΠ³Π°Ρ‚ΡŒ 480 Π’. Π­Ρ‚ΠΎ ΠΏΡ€Π΅Π²Ρ‹ΡˆΠ°Π΅Ρ‚ номинальноС Π»ΠΈΠ½Π΅ΠΉΠ½ΠΎΠ΅ напряТСниС Π²Ρ‹ΠΊΠ»ΡŽΡ‡Π°Ρ‚Π΅Π»Ρ 277 Π’ Π½Π° зСмлю.

Π”Π²ΡƒΡ…ΠΏΠΎΠ»ΡŽΡΠ½Ρ‹Π΅ Π²Ρ‹ΠΊΠ»ΡŽΡ‡Π°Ρ‚Π΅Π»ΠΈ ΠΌΠΎΠ³ΡƒΡ‚ ΠΈΠΌΠ΅Ρ‚ΡŒ прямоС ΠΈΠ»ΠΈ косоС номинальноС напряТСниС, Ρ‚ΠΎΠ³Π΄Π° ΠΊΠ°ΠΊ Ρ‚Ρ€Π΅Ρ…ΠΏΠΎΠ»ΡŽΡΠ½Ρ‹Π΅ Π²Ρ‹ΠΊΠ»ΡŽΡ‡Π°Ρ‚Π΅Π»ΠΈ ΠΈΠΌΠ΅ΡŽΡ‚ прямоС номинальноС напряТСниС.

Номинальная Ρ‚Π΅ΠΌΠΏΠ΅Ρ€Π°Ρ‚ΡƒΡ€Π° [сСк. 110,14(Π‘)] . Π’Ρ‹ Π΄ΠΎΠ»ΠΆΠ½Ρ‹ Π²Ρ‹Π±Ρ€Π°Ρ‚ΡŒ ΠΏΡ€ΠΎΠ²ΠΎΠ΄Π½ΠΈΠΊΠΈ Π² соотвСтствии с самой Π½ΠΈΠ·ΠΊΠΎΠΉ Ρ‚Π΅ΠΌΠΏΠ΅Ρ€Π°Ρ‚ΡƒΡ€Π½ΠΎΠΉ ΠΌΠ°Ρ€ΠΊΠΈΡ€ΠΎΠ²ΠΊΠΎΠΉ Π½Π° Π²Ρ‹ΠΊΠ»ΡŽΡ‡Π°Ρ‚Π΅Π»Π΅. Для всСх практичСских Ρ†Π΅Π»Π΅ΠΉ Ρ€Π°Π·ΠΌΠ΅Ρ€Ρ‹ ΠΏΡ€ΠΎΠ²ΠΎΠ΄Π½ΠΈΠΊΠΎΠ² для автоматичСских Π²Ρ‹ΠΊΠ»ΡŽΡ‡Π°Ρ‚Π΅Π»Π΅ΠΉ Π²Ρ‹Π±ΠΈΡ€Π°ΡŽΡ‚ΡΡ Π½Π° основС столбца 75Β°C Π’Π°Π±Π»ΠΈΡ†Ρ‹ 310.

Π§Ρ‚ΠΎ ΠΎΠ·Π½Π°Ρ‡Π°Π΅Ρ‚ Π±ΡƒΠΊΠ²Π° с Π½Π° автоматичСском Π²Ρ‹ΠΊΠ»ΡŽΡ‡Π°Ρ‚Π΅Π»Π΅: На автоматичСском Π²Ρ‹ΠΊΠ»ΡŽΡ‡Π°Ρ‚Π΅Π»Π΅ написано β€œΠ’25” ΠΈΠ»ΠΈ β€œΠ‘25”. Π§Ρ‚ΠΎ ΠΎΠ·Π½Π°Ρ‡Π°ΡŽΡ‚ эти Π±ΡƒΠΊΠ²Ρ‹?
