l n в электрике что означает; маркировка проводов, цвета проводов в электрике

Невозможно представить нашу жизнь без электричества. Оно сопровождает нас дома, на улице, в магазинах, транспорте. Повсюду нас окружают электроприборы: утюги, чайники, стиральные машины, телевизоры, люстры и т.д. И для того, чтобы они исправно работали, следует их правильно подключить. Тому, кто захочет сделать это самостоятельно, потребуется знать, какими буквами обозначаются различные клеммы. Обозначение фазы и нуля в электрике облегчает и может ускорить ремонтные работы и работы по монтажу.

Буквенная маркировка проводов

Если напряжение электрических устройств не достигает 1000В, то маркировка проводов регулируется определенным ГОСТом Р 50462-2009.

Фазный провод и его обозначение

Как известно, в электросети используется переменный ток, и под напряжением находится так называемая «фаза» или фазный кабель. Он маркируется английским символом «L», от слова «Line», обозначающего слово «линия».

Также этой буквой обозначаются клеммы, которыми присоединяется данный провод. Если фаза не одна, а их несколько, то добавляется порядковый номер L1, L2, L3 или же латинские буквы А, В, С.

Фазные провода всегда должны быть надежно изолированы, так как в оголенном состоянии они способны причинить серьезную опасность здоровью человека.

«Нейтраль», «нуль» или что такое «N»?

В английском языке есть слово «neutral», что переводится как «нейтральный». Именно поэтому для обозначения нейтрального кабеля используют букву N. В нашей стране нейтральный провод чаще всего именуют нулевым от слова «null».

Кроме того, стоит принять во внимание, что нейтраль – это провод, по которому напряжение отводится от электроприбора, и соответственно, он принимается за знак «минус».

Заземление

Что такое фаза и ноль, теперь понятно. Но встречается еще и такой знак – РЕ. Это так называемая «земля» или провод заземления. Аббревиатура опять-таки в переводе с английского – Protective Earthing. Клеммы заземления также обозначаются данными символами.

l и n в электрике – что следует знать?

CSM-1 – прибор контроля состояния изоляции сегодня используют чаще всего. Для безопасного подключения электрических приборов всегда следует проверять маркировку кабелей и клемм символами (l, n и РЕ), а также цвет изоляции проводов. В качестве проверочного оборудования можно использовать тестер – специальную отвертку-индикатор.

Если данного прибора нет под рукой, и вы не уверены в собственной компетенции, советуем обратиться к профессиональному электрику.

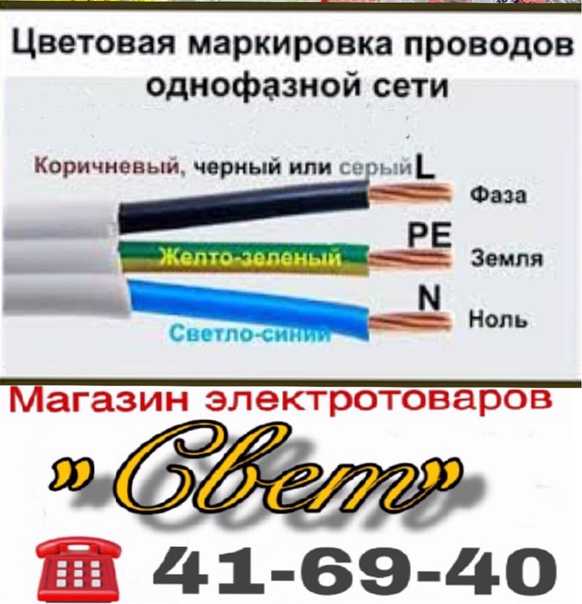

Цвет фазы, нуля и заземления

Помимо маркировок буквами, проводники различаются по цветам. Это требование нормативов ПУЭ и ГОСТ Р 50462-2009. Цветовое обозначение необходимо для безопасного и правильного электрического монтажа, устранение ошибок и неисправностей.

Цвет фазы

Что такое фаза в электричестве, мы разобрали выше. Это основной активный проводник, который всегда находится под напряжением. Поэтому он является самым опасным. Цветовая окраска фазы может быть красной, черной, коричневой или белой. Могут встретиться также розовые, фиолетовые, оранжевые, бирюзовые оттенки.

Важно – фазная жила обязательно должна быть яркой и привлекающей внимание!

Иногда возникает следующий вопрос: есть красный провод – а плюс это или минус? Давайте разбираться.

Символом «плюс» принято обозначать фазу, то есть провод, по которому к электроприбору подводится напряжение.

Цвет нейтрали

Для маркировки нулевых проводов используется синий цвет или его незначительные оттенки. Другие расцветки для нейтрали использовать запрещено.

Цвет заземления

Этот провод присутствует только в трехжильных кабелях. Он несёт защитную функцию от удара электрическим током, если изоляция повреждена или прибор неисправен. Согласно евростандарту МЭК 60446:2007, провод «земля» обязательно должен быть зелено-желтым. Например, он бывает желтым с зеленоватой полоской или наоборот. Все иные цвета запрещены.

В двухжильных кабелях жилы «земля» и «нуль» объединены. При этом изоляция такого провода будет синей с желто-зелеными концами.

Использование при монтаже информации о расцветки проводки

Представьте себе, если бы все кабели имели одинаковый цвет. Вы открываете распредщиток – и как отыскать требуемый провод? Только с помощью тестера – специальной индикаторной отвёртки. Прикоснувшись к концу неизолированного провода, посмотреть, загорелся ли индикатор – это значит, что жила фазная. Если индикатор не светится – нулевая.

Знание цветовых обозначений ускоряет время поисков нужного вам кабеля, а также обеспечивает безопасность при работе с электросетью.

Способы маркировки проводки при монтаже

Существуют различные способы маркировки кабелей. Это необходимо для корректного подключения и обеспечения безопасности, так как информации по цветовым оттенкам оболочки кабеля не всегда бывает достаточно. Поэтому на провода наносятся специальные символы, обозначающие марку кабеля, его назначение, связанный с ним объект; протяженность и др.

Виды маркеров:

  • Кембрики. Бывают нескольких видов: термоусадочные или из ПВХ. Кембрик – это трубка, надеваемая на провод в месте соединения или повреждения изоляции.
  • Термоусадочные трубки. Самые надежные и долговечные.
  • Самоламинирующиеся. Это клейкая пленка с прозрачной оболочкой. Обеспечивает защиту провода даже при сильном загрязнении.
  • Бирки. Изготовлены из полимеров в белом и желтом цветах.
  • Стяжки.
  • Флажки.
  • Ярлыки. Применяются для тонких проводов.
  • Гильзы и контейнеры.
  • Кольца, клипсы. Удобны при коротких маркировках.
  • Площадки PKH и POH.

Применение различных видов маркировок облегчает электрикам и простым людям работу с электросетью.

L и n где плюс и минус

В подавляющем большинстве кабелей разная расцветка изоляции жил. Сделано это в соответствие с ГОСТом Р , который устанавливает стандарт маркировки l n в электрике фазных и нулевых проводов в электроустановках. Соблюдения этого правила гарантирует быструю и безопасную работу мастера на большом промышленном объекте, а также позволяет избежать электротравм при самостоятельном ремонте. Цветовая маркировка проводов многообразна и сильно различается для заземления, фазных и нулевых жил. Чтобы не было путаницы, требования ПУЭ регламентируют какого цвета провод заземления использовать в щитке электропитания, какие расцветки обязательно надо использовать для нуля и фазы. Если монтажные работы проводились высококвалифицированным электриком, который знает современные стандарты работы с электропроводами, не придется прибегать к помощи индикаторной отвёртки или мультиметра.
