В чем отличие 4,5кА, 6кА, 10кА в модульной автоматике


← Звукоизоляционные электромонтажные коробки Kaiser   ||   Новые дифференциальные автоматические выключатели HAGER для 3-х фазной сети →

Повсеместно при защите электрической сети, особенно бытовой, применяется модульная автоматика. Такие приборы характеризуются сравнительно небольшими предельными токами (до 125А), стандартными (модульными) корпусами небольших размеров и устанавливаются на DIN-рейку.

Устройства этого типа отличаются простотой установки, подбора и эксплуатации. Их ассортимент очень широк – от простых автоматических выключателей до многофункциональных устройств автоматики. Стандартные размеры позволяют устанавливать самые различные приборы в унифицированные пластиковые и металлические боксы, которые различаются только по количеству устанавливаемых в них модулей.

Если модульная серия Eaton PL6 популярна в Беларуси более десяти лет, то ее младшая сестра, серия PL4 стала известна совсем недавно благодаря демократичной цене и надежности, сопоставимой с 6-й серией. В чем же все-таки их отличие? Автоматические выключатели, защищающие подключенную к ним электропроводку от перегрузки и коротких замыканий, которые могут привести к перегреву и возгоранию провода, имеют серийное обозначение PL. Автоматы PL4 имеют стандартную для Беларуси, но ниже стандартов в Европе выключающую способность – 4,5кА. Такие автоматы выпускаются на номинальные токи 6…63А. Автоматы серии PL6 обладают стандартной для Европы электрической прочностью 6кА и чаще всего применяются в настоящее время. Их выпускают на номинальные токи 2…63А. Если требуется обеспечить повышенный электрический запас прочности, используют автоматы PL7 (на 10кА). Их номинальный ток находится в пределах 0,16…63А.

Автоматические выключатели, предназначенные для защиты человека от поражения током при случайном касании оголенного провода, а также для предотвращения самовозгорания кабеля со старой изоляцией, выпускаются тоже в сериях PF4 (4,5кА), PF6 (6кА), PF7 (10кА) и носят название УЗО (устройств защитного отключения). УЗО, предназначенные для защиты человека, имеют номинальные токи утечки 10 и 30мА, для защиты от самовозгорания – 100 и 300мА. Последние, как правило, ставятся на ввод – сразу после вводного автомата.

Автоматические выключатели, конструктивно объединяющие УЗО и обычный автомат, носят название дифференциальных автоматов и выпускаются в серии PFL. Аналогично предыдущим модульным приборам они имеют отключающую способность 4,5кА (PFL4), 6кА (PFL6) и 10кА (PFL7). Приборы комплектуются дополнительными контактами, дистанционными расцепителями, и т.д.

Все вышеописанные серии модульной автоматики Eaton отличаются только одной важной характеристикой – выключающей способностью. В чем отличие характеристики 4,5кА, 6кА, 10кА? Выключающая способность, указывает на максимальный ток короткого замыкания, при котором автоматический выключатель не выгорит, а сработает на отключение. Производители изготавливают выключатели с одинаковым номинальным током, но с разной выключающей способностью. Например, у Eaton это автоматические выключатели PL4-C16 (4,5кА), PL6-C16 (6кА) и PL7-C16 (10кА). Необходимость установки той или иной серии зависит от места подключения их в цепи по отношению к источнику электроэнергии: электростанции, ТЭЦ и т.д. На трансформаторных подстанциях устанавливают выключатели с характеристикой 10кА, в электрощитовых многоквартирных домов и вводных щитах коттеджной постройки рекомендовано ставить автоматические выключатели не ниже 6кА. Уже в самих квартирах и коттеджах потребитель может устанавливать автоматы с любой характеристикой — 4,5кА, 6кА, 10кА, учитывая то, что чем выше выключающая способность, тем выше «запас прочности» автоматического выключателя, но, соответственно и выше его цена.

Эти модульные приборы, а также автоматические выключатели, УЗО, электротехнические щиты, реле, таймеры, розетки и выключатели вы сможете приобрести у нас по безналичному расчету и в розницу со склада в Минске. На нашем сайте www.eplan.by доступна услуга доставки во все регионы Республики Беларусь.


Более подробную информацию по системам электрооборудования можно получить в офисе компании «Электроплан ТНС» или оставить заявку и интересующие Вас вопросы по электронному адресу [email protected].


Звукоизоляционные электромонтажные коробки Kaiser

Уличные щиты учета электроэнергии Emiter на складе в Минске

Мини электрощиты Hager для контроля и защиты отдельных электрических линий

Новые мультимедийные (слаботочные) щиты Hager

Мультимедийные шкафы Golf компании Hager на складе в Минске

4,5кА, 6кА, 10кА. Что выбрать?

У модульных аппаратов (автоматических выключателей, диф. автоматов, УЗО) со схожими свойствами, даже у одного производителя, может значительно отличаться цена. Если внимательно сравнить устройства, то можно заметить одно отличие, которое указывается в прямоугольной рамке. Это отключающая способность.  Именно это значение может значительно увеличить стоимость аппарата.

Отключающая способность. Теория.

Отключающая способность – это максимальный ток КЗ (короткого замыкания), при котором аппарат способен отключить нагрузку и при этом остаться работоспособным (продолжить выполнять функции защиты). Если ток КЗ будет больше отсекающей способности, то аппарат наверняка выйдет из строя вплоть до полного разрушения, при этом НЕ выполнит свои защитные функции. Величина указывается в амперах (единица силы тока).  На белорусском рынке наиболее распространенные значения 4,5кА, 6кА, 10кА.

Данный параметр регулируется двумя международными стандартами:

IEC/EN 60898-1 — для бытовых серий.

IEC/EN 60947-2 — для промышленных серий.

Разницу между стандартами смотрите в таблице:

В указанных нормативах можно встретить следующие значения:

Icn – это номинальная сила тока КЗ, при которой автомат может отключиться многократно (не меньше 2 раз). Значение указывается в амперах в прямоугольной рамке на лицевой части аппарата. Это характеристика исключительно для бытовых серий (стандарт EN 60898-1)

Icu — Предельная (максимальная) отключающая способность. Согласно требованиям стандарта, ток с данной характеристикой должен отключиться дважды (трижды, уже не обязан). Если ток окажется выше указанного значения, то аппарат не сможет отключить контактную группу, создав при этом серьезную аварию. Это основная характеристика для промышленного стандарта EN 60947-2. На предельную отключающую способность может влиять количество полюсов автомата (у полноценного двухполюсного автомата (2P) отсекающая способность чуть больше, чем у однополюсного, но не у 1P+N).

Ics – рабочая (отключающая) способность. Ток, который обязан аппарат отключить трижды и при этом полностью сохранить все свои рабочие параметры. Чем выше значение Ics, тем более высокие значения токов КЗ выключатель может отключать. Часто Ics выражается в процентном соотношении Icu. Причем коммутационная способность зависит от напряжения сети, чем больше напряжение, тем меньше отключающая способность.

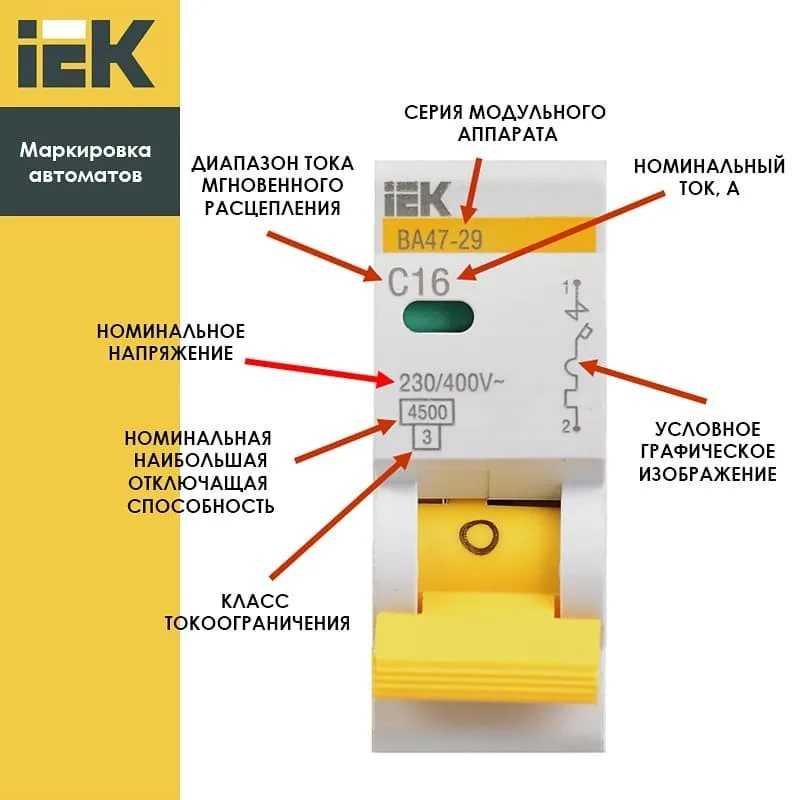

Для аппаратов 6кА и выше, производители часто указывают всю информацию на корпусе аппарата (стандарты, рабочее напряжение, подробные характеристики отключающей способности). В бюджетных версиях (4,5кА) подробная информация редкость, и всё обходится стандартным Icn.

Информация на корпусе автоматического выключателя

Рекомендую запомнить, изучить и понять выше указанные значения.

4,5кА, 6кА, 10кА. Что выбрать?

Что касается правильного выбора, если делать грамотно, то нужно знать (измерять) ток короткого замыкания.  Узнав данный параметр можно подобрать оптимальный вариант, с достаточным запасом прочности. При этом основное применяемое правило:

Отключающая способность аппарата должна быть НЕ ниже тока короткого замыкания (КЗ).

Очень часто можно столкнуться с отсутствием информации о токе короткого замыкания объекта (нет проекта или нет возможности измерить ток КЗ). В этом случае можно отталкиваться от следующего: чем лучше электропроводка (медный кабель, большие сечения жил) и ближе к источнику питания (трансформатору подстанции), тем выше отключающая способность должна быть (в пределах разумного конечно).

Следует учитывать, что КЗ всегда вещь относительная, и на 100% вам никто не скажет, каково реальное значение будет наверняка, можно только предположить. Поэтому, не смотря на то, что «в быту», в большинстве случаев, ток КЗ не превышает 3кА , нижний рекомендуемый порог для использования не ниже 4,5кА.

Существует ГОСТ 32396-2013, где указаны рекомендуемые значения отключающей способности для вводно распределительных устройств жилых и общественных зданий:

Для бытового применения распространены следующие значения:

4,5кА. Исключительно бюджетная «модулька». 80% рынка за китайскими производителями. Европейские заводы производят такие аппараты для третьих стран. Рынок ЕC, для такой продукции, закрыт (есть нюансы, но это не смысл данной темы). Если остановитесь на этом варианте, то рекомендую на вводе (в щите учёта или этажном щите) устанавливать автоматический автомат(ы) с отсекающей способностью 10кА. Этим вы серьезно перестрахуете всю установку, если с КЗ, что-то пойдёт не так.

6кА. Это основная линейка аппаратов у европейских производителей. Самый оптимальный вариант для бытового использования (квартира, загородный дом). Отличное соотношение ЦЕНА-КАЧЕСТВО. Этой характеристики достаточно для разных нештатных ситуаций и должно хватить на весь срок эксплуатации щита.

10кА. Это уже предельная величина для бытовой модульной автоматики, всё что выше, будет уже значительно дороже. Данный стандарт почти у всех производителей соответствует двум стандартам: EN 60898-1 и EN 60947-2. Применяется для бытового и для промышленного использования. Если хотите максимальную надёжность и позволяет бюджет, то можно использовать этот вариант.

На нашем рынке, можно встретить версии автоматических выключателей и УЗО с отключающей способностью 3кА, но это уже пережиток прошлого, даже для наших стандартов. 15кА и выше, это уже серьезные серии и в быту не используются.

Если исходить из моей практики, то очевидно, что 6кА это самый оптимальный вариант. 10кА — для тех, у кого не ограничен бюджет щита. Хотя у некоторых производителей не слишком высокая цена в этом сегменте (Eaton, Shrack). 4,5кА, я стараюсь не применять. Использую только в единичных (слишком бюджетных) случаях, где я уверен, что ток КЗ очень мал.

Чтобы прикинуть экономическую целесообразность, возьмите на заметку: у большинства аппаратов защиты срок эксплуатации составляет 10-15 лет. При штатной работе срок службы может быть больше, и достигать 25 лет. После 25 лет параметры защитной аппаратуры вряд-ли будут соответствовать техническим требованиям.

И напоследок, еще очень простое моё правило, которое возможно поможет определиться с выбором: чем дороже и выше значимость объекта  (участка цепи), тем выше отключающая способность должна быть. А уж насколько дорого ваше имущество, решать только вам.

Распределительное устройство VIKO 4,5 кА Отключающая способность Тип B-C между 1A-63A 1 полюс

ПРОДУКЦИЯ

Миниатюрный автоматический выключатель — это продукт, защищающий соответствующую электрическую установку от коротких замыканий и перегрузок по току, помимо управления системой.
Номинальный ток: 2 А, 4 А, 6 А, 10 А, 16 А, 20 А, 25 А, 32 А, 40 А, 50 А, 63 А
Отключающая способность при коротком замыкании: 4,5 кА + Технические документы

+ Другие виды продукции

Другие виды продукции


1 полюс

2 полюса

3 полюса

4 полюса


4,5 кА Отключающая способность Тип B-C между 1A-63A

ТЕХНИЧЕСКИЕ ДАННЫЕ И ДОКУМЕНТЫ

ГИД ПОЛЬЗОВАТЕЛЯ

КАТАЛОГ ПРОДУКЦИИ

ПУНКТЫ ПРОДАЖИ

ПРАЙС
СПИСОК

ДЛЯ УСТОЙЧИВОГО БУДУЩЕГО
технологии нового поколения

КАТАЛОГ

ДИЗАЙН, ДОБАВЛЯЮЩИЙ ЗНАЧЕНИЕ ПРОСТРАНСТВАМ
решения, облегчающие жизнь

ДРУГАЯ ПРОДУКЦИЯ СЕРИИ

Предыдущая

Следующая

ВИКО

6kA DPN Typei Nötr Kesmeli Otomatik Sigortalar

СМОТРЕТЬ ДЕТАЛИ

ВИКО

Линия S 3 кА Отключающая способность DPN Тип MCB Тип B-C между 6-32A

СМОТРЕТЬ ДЕТАЛИ

ВИКО

Линия S 4,5 кА Отключающая способность Тип B-C от 6 до 63 А

СМОТРЕТЬ ДЕТАЛИ

ВИКО

3 кА Отключающая способность Тип B-C между 1A-63A

СМОТРЕТЬ ДЕТАЛИ

ВИКО

4,5 кА Отключающая способность Тип B-C от 1A до 63A

СМОТРЕТЬ ДЕТАЛИ

ВИКО

6 кА Отключающая способность Тип B-C между 1A-63A

СМОТРЕТЬ ДЕТАЛИ

ВИКО

10 кА Отключающая способность Тип B-C между 1A-63A

СМОТРЕТЬ ДЕТАЛИ

ВИКО

10 кА Отключающая способность Тип C от 80 до 125 А

СМОТРЕТЬ ДЕТАЛИ

ВИКО

6 кА Отключающая способность Тип C от 80 до 125 А

СМОТРЕТЬ ДЕТАЛИ

ВИКО

Аксессуары для миниатюрных автоматических выключателей

СМОТРЕТЬ ДЕТАЛИ

КАТАЛОГ ПРОДУКЦИИ

Щелкните для просмотра каталога продукции.

КАТАЛОГ ПРОДУКЦИИ

Пункты продаж

Пожалуйста, нажмите, чтобы увидеть ближайшие точки продажи.

ДИЛЕРЫ

ПРОДУКЦИЯ
  • ВЫКЛЮЧАТЕЛЬ И РОЗЕТКА СЕРИИ
  • ГРУППОВОЙ РАЗЪЕМ
  • КОРОБКИ ПРЕДОХРАНИТЕЛЕЙ
  • ПРИНАДЛЕЖНОСТИ
  • ГРУППА ПЕРЕКЛЮЧАТЕЛЕЙ
  • СЧЕТЧИКИ

Отдел обслуживания клиентов

Panasonic Electric Works Elektrik Sanayi ve Ticaret A.Ş.

Абдуррахмангази Мах. Эбубекир CD. №: 44 34887 Санджактепе / СТАМБУЛ
Тел.: 0 216 564 55 55 Факс: 0 216 564 55 44

Для получения дополнительной информации

Поддержка продукта

Горячая линия для клиентов 444 8456

Для получения дополнительной информации

Как рассчитать отключающую способность автоматического выключателя?

Выберите отключающую способность автоматического выключателя, которая зависит от мощности короткого замыкания энергосистемы.

Номинальная мощность и полное сопротивление, внутреннее сопротивление системы распределения напряжения ЛЭП, коэффициент мощности короткого замыкания зависит от трансформатора.

Вы сказали TCL для миниатюрных автоматических выключателей, в двух словах: для построения электрических 6 кА обычно достаточно, если распределительная коробка и центральное распределительное помещение слишком близко, выберите 10 кА; если вы находитесь в центре распределительной комнаты, рекомендуется выбрать 15 кА.

Поскольку разница между освещением и линиями электропередач не в размере отключающей способности, а в кривых отключения: кривая C выбрана автоматическим выключателем освещения, таким как TIB1-63 / 3P C20A; Силовые автоматические выключатели Д выбраны для отмены, как ТИБ1-63/3П Д20А.

Обычно разделенная предельная отключающая способность Icu отключающая способность и рабочая Ics (независимо от множества микроотключений), если Icu = 60 кА, то при токе короткого замыкания в линии 60 кА автоматический выключатель может безопасно отключить цепь без возникновения контактная сварка, взрыв или другие ненормальные условия. Обратите внимание, что окончательное отключение автоматического выключателя не позволяет повторно использовать его (часто неэффективно), его необходимо заменить. Если Ics = 60 кА, после отключения тока можно повторно использовать замыкание выключателя, а также заменить аварийный выключатель. Теперь много хорошего можно сделать прерывателем Icu = Ics. Конечно, для Icu и Ics страны имеют строгое определение соответствующего теста, а не просто разговоры.

Некоторые большие системы тока короткого замыкания имеют тенденцию быть большими, многие выключатели Icu имеют мощность более 100 кА.

Предельная отключающая способность выключателя короткого замыкания, отключающая способность короткого замыкания и номинальный кратковременный выдерживаемый ток

Предельная отключающая способность при коротком замыкании (Icu), она относится к определенным экспериментальным параметрам (напряжение, ток короткого замыкания, коэффициент мощности), условия, после некоторой программы испытаний могут быть подключены, отключая ток короткого замыкания, этот проход проходит через заднюю часть, не продолжать нести номинальную токовую отключающую способность. Процедура испытания заключается в его 0-t (онлайн) СО («О» — разрыв, t — временной интервал, обычно 3 мин, «СО» — сразу после изготовления и разрыва). После испытания и осмотра проверить выдерживаемое напряжение характеристики частоты срабатывания. Номинальная отключающая способность при коротком замыкании (Ics) относится к определенным экспериментальным параметрам (напряжению, току короткого замыкания и коэффициенту мощности) условиям, после определенных процедур испытаний может быть подключена, отключив ток короткого замыкания, после этого через заднюю часть, но также продолжать нести номинальную отключающую способность по току, которая является процедурой испытаний O-t (online) CO-T (online) CO.

Кратковременный выдерживаемый ток (Icw) относится к определенному напряжению, току короткого замыкания, коэффициенту мощности и способности выдерживать 0,05, 0,1, 0,25, 0,5 1 с или отключать автоматический выключатель не допускается, короткая задержка деацетилируется Icw, когда пряжка, индекс оценки электрической и термической стабильности автоматического выключателя, это для автоматического выключателя класса B, минимум обычно Icw: когда In≤2500A, или это 5kA 12In, и in> 2500A, когда это 30kA ( DW45_2000 Icw — 400 В, 50 кА, DW45_3200 Icw — 400 В, 65 кА).

Испытание на отключающую способность при коротком замыкании в чрезвычайно суровых условиях (время отключения, второе включение-выключение), так как оно будет продолжать нести испытательный номинальный ток (число которого составляет 5% от числа жизни 25), так что это не только для проверки характеристики отключения, частоты напряжения, но также для проверки повышения температуры. IEC947_2 (а также новый 1997 IEC60947_2) и национальные стандарты GB140482 наши требования, Ics могут ограничивать отключающую способность при коротком замыкании значениями Icu 25, 50%, 25%, 25%, 25, 75, 25 и 100% ( 50 % для автоматического выключателя класса В 25, 25 75 25 и 100 %, В 25 % нет 25 ввиду того, что он используется таким образом, что основная защита линии).

Важным принципом вышеупомянутого выбора автоматического выключателя является отключающая способность автоматического выключателя при коротком замыкании ≥ линии предполагаемого тока короткого замыкания, отключающая способность автоматического выключателя при коротком замыкании обычно относится к его предельной отключающей способности.

Будь то автоматический выключатель класса A или класса B, их отключающая способность при коротком замыкании меньше, чем большая часть его предельной отключающей способности Icu. Класс A: серия DZ20 Ics = 50% 25 ~ 77% 25Icu, серия CM1 Ics = 58% 25 ~ 72% 25Icu, серия TM30 Ics = 50% 25 ~ 75% 25Icu (отдельные продукты Ics = Icu). Класс B: серия DW15 Ics = около 60% 25 Icu (например, отдельные 630AIcs = Icu, но только при отключающей способности при коротком замыкании 400 В 30 кА), серия DW45 Ics = 62,5% 25 ~ 80% 25Icu. Автоматический выключатель класса A или класса B, процентное значение Icu Ics, если оно соответствует IEC9Стандарт 47_2 (или GB14048.2) соответствует продуктуПродукты. Следует отметить, что вся отключающая способность автоматического выключателя при коротком замыкании (Icu или Ics) представляет собой периодическую составляющую действующее значение. Ток «C0» теста на короткое замыкание в C (замыкание ВКЛ) является пиковым током Ich. Когда проведены испытания на отключение при коротком замыкании, напряжение, ток короткого замыкания (среднеквадратичное значение) и коэффициент мощности (COS) были отрегулированы на испытательной станции, они будут определяться по току.
