Что такое шурфовка тепловых сетей: Найти и обезвредить, или что такое шурфовка трубопровода

Содержание

Найти и обезвредить, или что такое шурфовка трубопровода

Первое — параметры

Диспетчерская служба Межрегиональной теплосетевой компании СГК в Новокузнецке с помощью специальной программы мониторит расход теплоносителя, подаваемого от Кузнецкой ТЭЦ в город:

давление, температура, количество.

Как только меняется один или сразу несколько параметров, например, растет объем воды, значит, где-то что-то пошло не так…
Но как понять — где конкретно? Для этого анализируют данные, поступающие с контрольных точек.

Первая точка — Кузнецкая ТЭЦ, теплоисточник.

Вторая — подкачивающая насосная станция (она увеличивает давление в трубах, чтобы тепло и горячая вода дошли до каждого дома).

И третья — центральные тепловые пункты, расположенные на внутриквартальных сетях, в которых также находится насосное оборудование.

Скачать

Сопоставляя эти данные, энергетики практически сразу получают информацию, на каком именно участке города произошло повреждение. Но участок трубопровода может растянуться на десятки и даже сотни километров. А чтобы определить точную локализацию повреждения, на место отправляется аварийная бригада.

Бригада — в действии

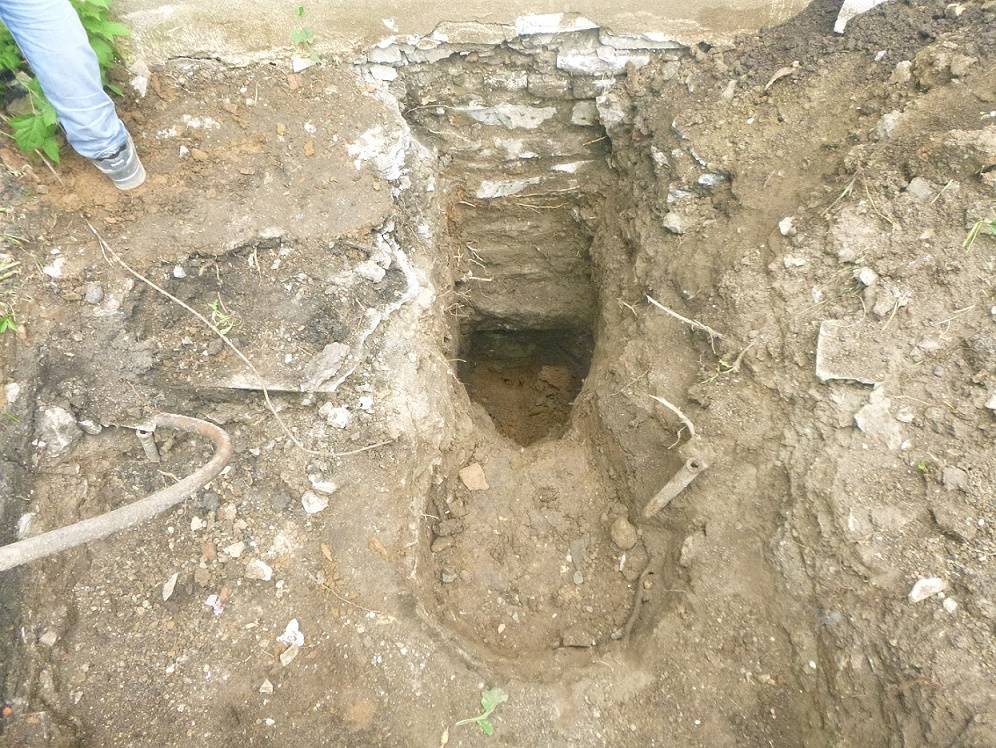

Шурфовка трубопровода — так в целом именуется процесс поиска повреждения на тепловой сети. С самого начала обозначенного участка спецбригада начинает объезд или обход трубы. Есть ли парение, видна ли утечка воды? Но если на надземной теплотрассе все видно, то с подземной — сложнее. Тогда трубопровод «прослушивают» электронным прибором «Каскад-3». На трубу устанавливаются специальные датчики, которые передают друг другу сигнал. Из характеристик звуковой волны, поступающей от датчиков, прибор определяет, где именно находится повреждение.

Минимальный срок обнаружения повреждения — в течение двадцати минут. В сложных случаях — до 3-4 часов.

Найден и обезврежен

Если из-за повреждения на трубе затапливается тепловая камера — специальное железобетонное сооружение в углублении, частично скрытое под землей, в котором находятся компенсатор, затворы, шаровые краны, оперативно начинается откачка воды, чтобы добраться до запорной арматуры, перекрыть её, прекратив утечку, и начать работы по устранению повреждения.

Параллельно потребители (через УК, социальные сети СГК) получают информацию об отключении тепла на время ремонта. Аварийные бригады в это время тоже не теряют времени — огораживают участок будущих работ, вскрывают асфальт или грунт, убираю плиты перекрытий и полностью оценивают масштаб повреждения.

Время его устранения, в зависимости от диаметра трубопровода, тоже может варьироваться — от 2 до 12 часов. И еще несколько часов (от 1 до 4 — зависит от протяженности) требуется на процессы отключения поврежденного участка, а затем на заполнение и включение его в работу.
Скачать

Если есть возможность, бригады работаю ночью, чтобы к утру потребители были с теплом и горячей водой. Еще одно ограничение — сильный мороз. При минус 35-40 градусов, во-первых, происходит сильное парение, во-вторых, снижается качество сварки. Если есть возможность — ждут относительного потепления. Но в крайних случаях работы проводятся и в таких экстремальных условиях.

Менять, не дожидаясь апокалипсиса

Любое повреждение на теплотрассе, особенно зимой, — повод для более тщательной оценки состояния того или иного участка трубы. И при необходимости включения в список тех, что будут ремонтироваться летом капитально.

Понравилась наша статья? Поделитесь!

Следующая статья

Тип контента

Эксплуатация тепловых сетей | Правила технической эксплуатации теплоиспользующих установок

Подробности: Категория: Правила

эксплуатация
нормы
персонал
температура

Содержание материала

Правила технической эксплуатации теплоиспользующих установок
Задачи персонала
Подготовка персонала
Обязанности дежурного персонала
Технико-экономические показатели
Ремонт теплоиспользующих установок
Техническая документация
Допуск в эксплуатацию
Тепловые сети
Эксплуатация тепловых сетей
Ремонт тепловых сетей
Тепловые пункты
Водоподогревательные установки
Системы сбора и возврата конденсата
Использование тепловой энергии
Паровые молоты
Сушильные установки
Выпарные установки
Ректификационные установки
Установки для термовлажностной обработки железобетонных изделий
Системы отопления и горячего водоснабжения
Агрегаты воздушного отопления и системы вентиляции
Теплоизмерительные приборы и автоматические регуляторы
Приложения

Страница 10 из 24

Б. Эксплуатация

Э2-1-32. Пуск тепловых сетей после монтажа, ремонта или временной остановки производится по заранее составленной программе, согласованной с энергоснабжающей организацией (цехом).
Э2-1-33. Пуск паровых сетей заключается в проведении следующих основных операций:

а) прогрев и продувка паропроводов;
б) заполнение и промывка конденсатопроводов;

в) включение потребителей и пусковая регулировка сети. Перед началом прогрева все задвижки на ответвлении от прогреваемого участка должны быть плотно закрыты.
Вначале должна быть прогрета основная магистраль, а затем поочередно ее ответвления. Для паропроводов небольшой протяженности (не свыше 200 м) прогрев основного паропровода и ответвлений от него может производиться одновременно.
Э2-1-34. Пуск водяных сетей заключается в проведении следующих основных операций:

а) заполнение сети водой;
6) промывка сети;

в) установление циркуляции;
г) проверка плотности сети;

д) включение потребителей и пусковая регулировка сети.
При пуске водяной сети после монтажа промывка ее произ водится через временные грязевики, устанавливаемые в концах подающего и обратного теплопроводов (по ходу воды). Грязевики удаляются через год после второй промывки.

Э2-1-35. Регулирование расхода теплоносителя запорной арматурой не допускается.
Э2-1-36. Ежегодно после окончания отопительного сезона должна производиться гидравлическая опрессовка тепловых сетей и вводов для выявления дефектов, подлежащих устранению при капитальном ремонте.

После ремонта тепловые сети вновь подвергаются гидравлической опрессовке *.
Э2-1-37. Тепловые сети должны испытываться .на расчетную температуру не реже 1 раза в 2 года. При этом должно проверяться все оборудование тепловых сетей и вводов.
Э2-1-38. Для надзора за состоянием подземных теплопроводов в местах наиболее опасных в отношении наружной коррозии и увлажнения теплоизоляции не реже 1 раза в 2 года должна производиться шурфовка тепловой сети (вскрытие грунта), строительной конструкции и тепловой изоляции из расчета не менее одного шурфа на 2 километра трассы и не менее одного шурфа в три года при меньшей протяженности трассы. Все работы по проведению шурфовки ведутся с третьего года эксплуатации тепловых сетей,

На каждое вскрытие должен быть составлен акт, в котором отмечается состояние грунта, строительных конструкций, изоляции труб и метод восстановления конструкций.
Э2-1-39. За внутренней коррозией водяных тепловых сетей и конденсатопроводов должен вестись систематический контроль путем анализов сетевой воды и конденсата, а также установки индикаторов коррозии в наиболее характерных точках.
Э2-1-40. Для контроля за внешней коррозией трубопроводов от блуждающих токов тепловая сеть не реже 1 раза в 3 года должна быть проверена электроразведкой; при обнаружении электрокоррозии должны быть приняты меры по защите от блуждающих токов. Контрольная проверка участков, на которых обнаружена коррозия, должна производиться не реже 1 раза в год.
Э2-1-41. Среднегодовая утечка теплоносителя в тепловых сетях не должна превышать 0,25% от объема воды в работающей сети и присоединенных к ней местных систем.

В пределах этой нормы для каждой тепловой сети сезонная норма утечки теплоносителя устанавливается энергоснабжающей организацией.
Э2-1-42. Для подпитки тепловых сетей и систем на тепловых пунктах устанавливаются подпиточные устройства (насосы, баки). Производительность подпиточных устройств и водоподготовки в закрытой системе теплоснабжения должна компенсировать утечку воды в размере 0,5’4 объема тепловой сети и систем. При непосредственном водоразборе на горячее водоснабжение производительность подпиточных, устройств и водоподготовки должна обеспечивать дополнительную подачу воды по среднечасовому расходу – при наличии баков аккумуляторов и по максимальному расходу – при их отсутствии.

________________________________
* При воздушной прокладке тепловых сетей по согласованию с органами Госэнергонадзора допускается гидравлическое испытание производить по мере необходимости (ремонт, связанный со сваркой; при спуске трубопроводов после нахождения их в состояниях консервации свыше 2-х лет), но не реже одного раза в пять лет.

Э2-1-43. Для контроля за состоянием тепловых сетей должен производиться систематический обход всех сетей, камер, проходных каналов, тепловыхвводов эксплуатационным персоналом предприятия. Обход производится по графику, утвержденному главным энергетиком (механиком), начальником цеха предприятия, но не реже одного раза в неделю.

При обходе должны проверяться состояние оборудования, режим работы, плотность сетей, вводов и местных систем. Результаты осмотров должны записываться в журнал обходов.
Выявленные дефекты должны устраняться немедленно или при ближайшей возможности.

Назад
Вперёд

Назад
Вперёд

Вы здесь:
Главная
Книги
org/ListItem»> Правила
Правила безопасной работы с инструментом и приспособлениями

Еще по теме:

Правила безопасной эксплуатации теплоиспользующих установок
Правила будови, виготовлення, монтажу, ремонту і безпечної експлуатації вибухозахищених вентиляторів
Нормы испытаний электродвигателей переменного тока
Объём и нормы испытаний электроустановок
Системи вентиляції виробничих об’єктів ДК «Укртрансгаз»

Что нужно знать о термическом расширении и сжатии трубопроводов

Все материалы трубопроводов расширяются и сжимаются в результате изменения температуры. При повышении температуры трубы расширяются. При понижении температуры трубы сжимаются. Если не учитывать тепловое расширение при проектировании системы противопожарной защиты, это может привести к преждевременному выходу системы из строя, что приведет к ненужному ремонту и проблемам с надежностью.

Например, если труба в системе противопожарной защиты ограничена с обоих концов, по мере расширения трубы начнет нарастать напряжение. Если напряжение станет слишком большим, то труба порвется, и система может не подавать воду, необходимую для тушения пожара.

К счастью, разрушительные последствия теплового расширения и сжатия можно легко предотвратить, если понять, как изменение температуры влияет на трубопровод и как отклонить нагрузку на трубопроводную систему.

Как определить тепловое расширение или сжатие

Чтобы определить степень расширения или сжатия трубы, рассмотрите следующие три переменные:

Коэффициент теплового расширения (дюймы/дюймы °F) : Каждый материал имеет коэффициент линейного теплового расширения. Он показывает, как каждый градус изменения температуры приводит к определенному линейному расширению.
Длина участка трубы (дюймы) : Чем длиннее труба, тем больше она будет расширяться или сужаться.
Изменение температуры : Это разница между максимальной и минимальной температурой, которой будет подвергаться труба (°F), с момента установки до срока службы. Чтобы определить изменение температуры вашей трубы, рассмотрите температуру внутренней жидкости, а также внешнюю температуру, воздействию которой подвергается труба.

Подставьте указанные выше переменные в следующее уравнение, чтобы определить расширение или сжатие трубы.

Уравнение: ∆L = Lp C ∆T

∆L = Изменение длины из-за изменения температуры (дюймы)
Lp = длина участка трубы (дюймы)
C= Коэффициент теплового расширения (дюймы/дюймы °F)
∆T = Изменение температуры ( ° F)

Факторы материала, выдерживающего напряжение

Длина, на которую труба будет расширяться и сжиматься, — не единственный важный аспект при проектировании с учетом повреждений, вызванных расширением и сжатием. Вы также должны понимать еще несколько качеств системы и материала.

Рабочее напряжение : Максимальное напряжение, которое может выдержать материал при использовании
Модуль упругости : Мера жесткости трубы
Наружный диаметр трубы : Внешний диаметр трубы, влияющий на способность трубы выдерживать напряжение

Термопласты расширяются и сжимаются больше, чем металлы. Но именно вышеупомянутые качества позволяют термопластам отражать напряжение лучше, чем металлы.

Для более подробного ознакомления с установкой ХПВХ и явными преимуществами ХПВХ BlazeMaster® по сравнению со сталью загрузите документ

Как спроектировать систему расширения и сжатия

Для большинства систем противопожарной защиты и условия установки, расширение и сужение можно компенсировать, изменив направление участка трубы. Однако в некоторых случаях могут потребоваться компенсационные петли или смещения при установке длинных прямых участков трубы.

Изменение направления

В конце участка трубы угловое колено и прилегающая к нему труба могут допускать некоторое перемещение. Если примыкающая труба достаточно длинная, тепловое расширение и сжатие можно учесть, поместив подвеску или направляющую на определенном расстоянии от колена.

Компенсационная петля

Компенсационные петли размещаются посередине участка трубы. Труба выполнена в форме буквы «U», а ее центр закреплен скобой. Каждая сторона участка трубы, входящего в U, подвешена с помощью подвески или направляющей, что позволяет трубе двигаться вперед и назад. Для расширения отверстие U сужается. При сокращении U-образное отверстие расширяется.

Смещение расширения

Этот отклоняющий механизм используется, когда трубе необходимо обойти неподвижные конструкции.

Отступы расширения размещаются в центре участка трубы. Каждое колено, а также вертикальная длина трубы допускают некоторую степень отклонения. Подвески или направляющие используются для установки каждого участка трубы. По мере расширения трубы верхние и нижние колена будут вдавливаться внутрь, в результате чего вертикальная длина отклоняется вправо. При сжатии вертикальная труба наклоняется влево.

Расчет длины петли

Расчет указанных механизмов отклонения зависит от длины трубы, рабочего напряжения, модуля упругости и наружного диаметра трубы. Чтобы рассчитать длину цикла, используйте переменные в уравнении.

Уравнение: L = (3 ED ( Δ L))/2S

L = длина петли (дюймы или см)
E = Модуль упругости при максимальной температуре (psi или кПа)
D = Внешний диаметр трубы (дюймы или см)
ΔL = Изменение длины из-за изменения температуры (дюймы или см)
S = Рабочее напряжение при максимальной температуре (psi или кПа)

Узнайте о преимуществах системы противопожарной защиты BlazeMaster® из ХПВХ

Узнайте, как ХПВХ может сэкономить ваше время и деньги, где его использовать, а также об истории ХПВХ в Руководство по CPVC Fire Sprinkler Systems или загрузку калькулятора теплового расширения :

Тепловые трубы для теплового управления

Все, что вам нужно знать о тепло. наиболее эффективные способы перемещения тепла или тепловой энергии из одной точки в другую. Эти двухфазные системы обычно используются для охлаждения помещений или материалов даже в открытом космосе.

Тепловые трубы были впервые разработаны для использования Лос-Аламосской национальной лабораторией для подачи тепла и отвода отработанного тепла из систем преобразования энергии.

Сегодня тепловые трубки используются в самых разных системах охлаждения: от космоса до медицинских устройств, охлаждения силовой электроники, самолетов и многого другого! Если вы не уверены, являются ли тепловые трубы идеальным тепловым решением для вашего проекта, свяжитесь с нами, чтобы обсудить ваше применение, и наши инженеры смогут определить наилучший путь вперед.

Ответы на все вопросы по практическому использованию тепловых трубок

Что такое тепловые трубки?
Как работает тепловая трубка
Когда используются тепловые трубки?
Примеры использования тепловых трубок
Каковы преимущества тепловой трубки?
Существуют ли рекомендации по проектированию тепловых трубок?

Тепловая трубка — это простой инструмент, но принцип ее работы весьма изобретателен:

Готовы снизить затраты, повысить срок службы и надежность вашего оборудования?

Часто задаваемые вопросы о тепловых трубках:

Что такое тепловые трубки?

Это герметичный сосуд, который вакуумируется и заполняется рабочей жидкостью, как правило, в небольшом количестве. В трубе используется сочетание испарения и конденсации этой рабочей жидкости для чрезвычайно эффективной передачи тепла.

Наиболее распространенная тепловая трубка имеет цилиндрическое поперечное сечение с фитилем на внутреннем диаметре. Холодная рабочая жидкость движется по фитилю от более холодной стороны (конденсатор) к более горячей стороне (испаритель), где испаряется. Затем этот пар движется к радиатору конденсатора, принося с собой тепловую энергию. Рабочее тело конденсируется, выделяя скрытую теплоту в конденсаторе, а затем цикл повторяется, непрерывно отводя тепло от части системы.

Падение температуры в системе минимально благодаря очень высоким коэффициентам теплопередачи при кипении и конденсации. Эффективная теплопроводность может достигать от 10 000 до 100 000 Вт/м·К для длинных тепловых труб по сравнению с примерно 400 Вт/м·К для меди. Выбор материала зависит от применения и привел к таким сочетаниям, как калий с нержавеющей сталью, вода с медью и аммиак с алюминием, сталью и никелем.

Преимущества включают пассивную работу и очень долгий срок службы при минимальном техническом обслуживании или вообще без него.

Как работает тепловая трубка?

Тепловая трубка состоит из рабочего тела, фитильной конструкции и герметичной защитной оболочки (оболочки). Подводимая теплота испаряет рабочую жидкость в жидком виде на поверхности фитиля в испарительной секции.

Пар и связанная с ним скрытая теплота перетекают в более холодную секцию конденсатора, где они конденсируются, отдавая скрытую теплоту. Капиллярное действие затем перемещает сконденсированную жидкость обратно в испаритель через структуру фитиля. По сути, это работает так же, как губка впитывает воду.

Процессы фазового перехода и циркуляция двухфазного потока в тепловой трубе будут продолжаться до тех пор, пока существует достаточно большая разница температур между секциями испарителя и конденсатора. Жидкость перестает двигаться, если общая температура однородна, но снова начинает двигаться, как только возникает разница температур. Источник питания (кроме тепла) не требуется.

В некоторых случаях, когда нагретая секция находится ниже охлаждаемой секции, для возврата жидкости в испаритель используется сила тяжести. Однако фитиль необходим, когда испаритель находится над конденсатором на земле. Фитиль также используется для возврата жидкости при отсутствии гравитации, например, в приложениях НАСА для микрогравитации.

Когда используются тепловые трубки?

Когда вы спросите, что такое тепловые трубки, вы лучше поймете, когда узнаете, когда они используются. Вы найдете множество простых и сложных систем, которые используют эти трубы в различных вариантах развертывания, основанных на различных принципах работы, требованиях к тепловым характеристикам, требованиях к проводимости, пространственных ограничениях, общей прочности и стоимости.

Наши инженеры-теплотехники согласны с тем, что тепловые трубы — это разумное вложение, если у вас есть устройство или платформа, для которых требуется одно из следующих действий:

Перенос тепла из одного места в другое. Например, многие электронные устройства используют это для передачи тепла от микросхемы к удаленному радиатору.
Преобразование тепла с высоким тепловым потоком в испарителе в меньший тепловой поток в конденсаторе, что упрощает отвод всего тепла с помощью традиционных методов, таких как жидкостное или воздушное охлаждение. Тепловые потоки до 1000 Вт/см ² можно преобразовать с помощью специально изготовленных испарительных камер.
Обеспечьте изотермическую поверхность. Примеры включают в себя работу нескольких лазерных диодов при одинаковой температуре и создание очень изотермических поверхностей для калибровки температуры.

Несколько стандартных примеров использования тепловых трубок

Наиболее распространенным применением является система медных тепловых трубок, использующая воду внутри медной оболочки для охлаждения электроники, работающая в диапазоне температур от 20°C до 150°C .

Одним из преимуществ системы медь/вода является то, что ее легко комбинировать с уже существующими в электронике элементами. Радиаторы с тепловыми трубками присутствуют почти в каждом вычислительном устройстве, и их возможности охлаждения улучшаются в сочетании с тепловыми трубками.

Системы отопления, вентиляции и кондиционирования воздуха часто используют тепловые трубы для рекуперации энергии, поскольку они не требуют энергии.

Они также используются для контроля температуры спутников и космических аппаратов. Системы обеспечивают эффективный метод распределения тепла. Эти системы космических кораблей используют чрезвычайно чистые жидкости и построены в соответствии с самыми строгими стандартами, чтобы обеспечить работу в течение 30+ лет. Каждая проблема в космосе имеет решающее значение, и небольшие сбои могут разрушить многомиллионное оборудование.

Высокая эффективная теплопроводность. Передача тепла на большие расстояния с минимальным падением температуры.
Пассивная работа. Без движущихся частей и для работы не требует подвода энергии, кроме тепла.
Изотермический режим. Очень изотермические поверхности с колебаниями температуры до ± 5 мК.
Долгий срок службы без обслуживания. Нет движущихся частей, которые могут изнашиваться. Вакуумное уплотнение предотвращает потери жидкости, а защитные покрытия обеспечивают длительную защиту каждого устройства от коррозии.
Снижение затрат. За счет снижения рабочей температуры эти устройства могут увеличить среднее время наработки на отказ (MTBF) электронных узлов. В свою очередь, это снижает потребность в техническом обслуживании и затраты на замену. В системах HVAC они могут снизить потребление энергии для отопления и кондиционирования воздуха со сроком окупаемости в несколько лет.

Есть несколько универсальных преимуществ работы тепловых трубок практически во всех областях применения.

Существуют ли рекомендации по проектированию тепловых трубок?

Общая тепловая нагрузка, которую может нести тепловая труба, зависит от общей длины, длины испарителя и конденсатора, диаметра и ориентации по отношению к силе тяжести. Есть несколько ограничений, которые регулируют теорию тепловых трубок, однако в наземных приложениях предел капиллярности является наиболее ограничивающим фактором. Это происходит, когда способность капиллярного насоса неэффективна для подачи достаточного количества жидкости в испаритель из конденсатора. Это приведет к пересыханию испарителя. Высыхание препятствует продолжению термодинамического цикла, и тепловая трубка больше не работает должным образом.

Тепловые трубы наиболее эффективны, когда испаритель находится ниже конденсатора, создавая обратный путь жидкости, который поддерживается гравитацией, а максимальная мощность уменьшается по мере увеличения неблагоприятной высоты испарителя.

Узнайте больше о рекомендациях по проектированию тепловых труб для стандартных размеров, изгибов и сплющивания…

Ответы на все ваши вопросы по практическому использованию тепловых трубок

Теперь, когда вы знаете основы, мы уверены, что у вас есть более сложные вопросы. Хотя некоторые ответы относятся к вашим потребностям и системным требованиям, эти ответы на стандартные вопросы помогут вам лучше понять, как работают эти устройства:

На каком расстоянии может работать тепловая трубка?

Наземные тепловые трубы, работающие против силы тяжести, относительно короткие — обычно не более 2 футов (60 см) в длину и максимальная высота против силы тяжести примерно один фут (30 см).

Тепловые трубы космического корабля обычно имеют длину менее 10 футов (3 м), и допускается дополнительная длина, поскольку они работают в условиях невесомости.

Когда тепловая трубка работает под действием силы тяжести, называемой термосифоном, длина может быть практически неограниченной, и многие из них имеют длину до сотен футов (м).

Может ли тепловая трубка работать против силы тяжести?

Могут работать , даже когда испаритель расположен над конденсатором, двигаясь против силы тяжести. Это означает, что капиллярное действие должно возвращать жидкость против перепадов давления жидкости, а также гравитационного напора. Эта установка уменьшит общую максимальную мощность, доступную для перемещения рабочей жидкости. Используйте калькулятор тепловых труб ACT, чтобы точно определить требования и возможности.

Каков диапазон температур для тепловой трубки?

Отдельные двухфазные системы могут переносить по крайней мере некоторое количество тепла между тройной точкой и критической точкой рабочей жидкости, но мощность, передаваемая как вблизи тройной точки, так и вблизи критической точки, очень мала. Существует меньший практический диапазон температур, который показывает индивидуальные возможности и ограничения, например, медно-водяные тепловые трубы обычно работают при температуре от 25°C до 150°C.

Какие материалы используются для оболочек тепловых труб, фитилей и рабочих жидкостей?

Нас часто спрашивают, из каких материалов изготавливаются оболочки и фитили, и что можно использовать в качестве рабочих жидкостей. Существует значительное количество материалов, которые можно использовать для каждого из них, но важным требованием является то, что жидкость и материалы должны быть совместимы. Мы составили этот список совместимых материалов, но наиболее распространенными комбинациями оболочка/фитиль и рабочая жидкость являются медь/вода для охлаждения электроники, алюминий/аммиак для терморегулирования космического корабля, медь/фреон и сталь/фреон для систем рекуперации энергии. , а также суперсплавные/щелочные жидкости для металлообработки для высокотемпературных применений.

Процесс выбора материала начинается с согласования рабочей температуры с подходящей рабочей жидкостью. Правильный выбор оболочки, фитиля и рабочих жидкостей позволяет компании ACT построить для вас систему, которая не требует технического обслуживания.

Может ли работать водяная тепловая труба после замерзания?

Водяные тепловые трубы передают очень мало энергии при температурах ниже ~ 25°C из-за очень низкой плотности пара, ограничивающей количество передаваемой мощности. При температурах ниже точки замерзания передача тепла происходит только за счет теплопроводности через стенку и фитиль.

Обратите внимание, что правильно спроектированные медно-водяные тепловые трубы могут выдерживать тысячи циклов замораживания/оттаивания без повреждения несущей способности после того, как вода станет жидкой. Это достигается за счет строгого контроля запасов жидкости, чтобы вся жидкость находилась в фитиле. Это предотвращает образование жидкого мостика и повреждение устройства за счет расширения при замерзании.

Свяжитесь с ACT для правильного использования тепловых трубок

Теперь, когда вы узнали, что такое тепловые трубки и как они используются, пришло время связаться с ACT для получения дополнительной информации и расценок на установку тепловой трубки в ваше оборудование. Мы поможем вам решить, как наилучшим образом удовлетворить ваши потребности с помощью оборудования, в том числе:
