Защитное отключение | это… Что такое Защитное отключение?
75 Защитное отключение

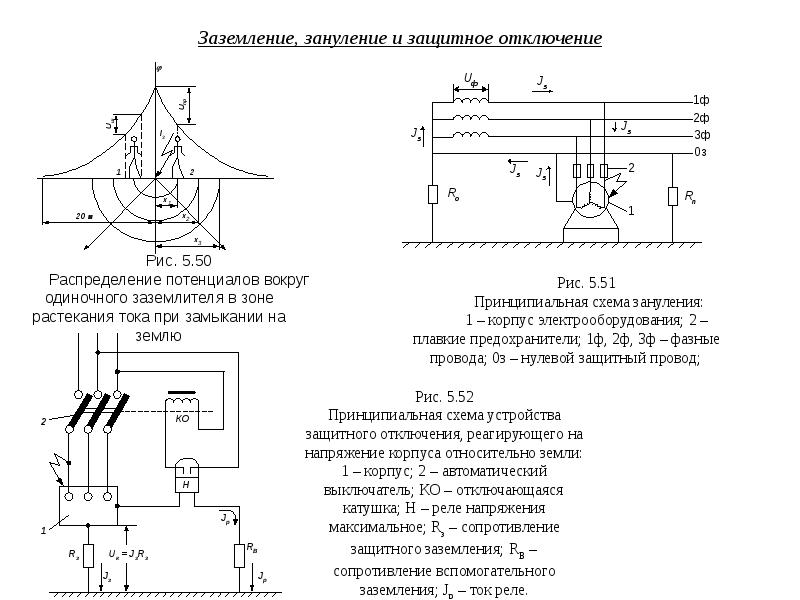

Быстродействующая защита, обеспечивающая автоматическое отключение электроустановки при возникновении в ней опасности поражения током, а также при аварийном режиме
Источник: ГОСТ Р 12.1.009-2009: Система стандартов безопасности труда. Электробезопасность. Термины и определения оригинал документа
защитное отключение: Быстродействующая защита, обеспечивающая автоматическое отключение электроустановки при возникновении в ней опасности поражения током.
[ГОСТ 12.1.009-76, пункт 26]
Источник: ГОСТ Р 12.1.019-2009: Система стандартов безопасности труда. Электробезопасность. Общие требования и номенклатура видов защиты оригинал документа
5.2. Защитное отключение — быстродействующая защита, обеспечивающая автоматическое отключение электроустановки при возникновении в ней опасности поражения током.
Источник: НПБ 179-99: Пожарная техника.
Устройства защитного отключения для пожарных машин. Общие технические требования. Методы испытаний
2.11. Защитное отключение — быстродействующая защита, обеспечивающая автоматическое выключение электроустановки при возникновении в ней опасности поражения током.
Источник: НПБ 192-2000: Техника пожарная. Автомобиль связи и освещения. Общие технические требования. Методы испытаний
2.3.6 Защитное отключение — функция, состоящая в переводе исполнительного органа УЗО — Д из положения «Включ.» в положение «Отключ.».
Источник: ГОСТ Р 50807-95: Устройства защитные, управляемые дифференциальным (остаточным) током. Общие требования и методы испытаний оригинал документа
26. Защитное отключение
Быстродействующая защита, обеспечивающая автоматическое отключение электроустановки при возникновении в ней опасности поражения током
Источник: ГОСТ 12.1.009-76: Система стандартов безопасности труда. Электробезопасность. Термины и определения оригинал документа
1.
3.4.10 защитное отключение: Процесс, начинающийся в ответ на сигнал от термостата или датчика, в результате которого прекращается подача газа к горелке и котел возвращается в состояние запуска.
Источник: ГОСТ Р 51733-2001: Котлы газовые центрального отопления, оснащенные атмосферными горелками, номинальной тепловой мощностью до 70 кВт. Требования безопасности и методы испытаний оригинал документа
3.3.19 защитное отключение: Процесс, который осуществляется по сигналу ограничительного устройства или чувствительного элемента и отключает основную горелку, также как и в случае контролируемого отключения.
Источник: ГОСТ Р 53635-2009: Газовые воздухонагреватели с принудительной конвекцией для отопления (обогрева) помещений теплопроизводительностью до 100 кВт. Общие технические требования и методы испытаний оригинал документа
3.3.9 защитное отключение: Процесс, начинающийся в ответ на сигнал от термостата или датчика, в результате которого прекращается подача газа к горелке и котел возвращается в состояние запуска.
Источник: ГОСТ Р 53634-2009: Котлы газовые центрального отопления, котлы типа В, номинальной тепловой мощностью свыше 70 кВт, но не более 300 кВт. Общие технические требования и методы испытаний оригинал документа
3.3.9 защитное отключение: Процесс, начинающийся в ответ на сигнал от термостата или датчика, в результате которого прекращается подача газа к горелке и котел возвращается в состояние запуска.
Источник: ГОСТ Р 54439-2011: Котлы газовые для центрального отопления. Котлы типа В с номинальной тепловой мощностью свыше 300 кВт, но не более 1000 кВт оригинал документа
Смотри также родственные термины:
Защитное отключение в электроустановках до 1 кВ
Автоматическое отключение всех фаз (полюсов) участка сети, обеспечивающее безопасные для человека сочетания тока и времени его прохождения при замыканиях на корпус или снижении уровня изоляции ниже определенного значения
Определения термина из разных документов: Защитное отключение в электроустановках до 1 кВ
Источник: РМ 4-249-91: Системы автоматизации технологических процессов.
Устройство сетей заземления. Пособие к ВСН 205-84/ММСС СССР
Словарь-справочник терминов нормативно-технической документации.
academic.ru.
2015.
Принцип действия устройства защитного отключения
Главная
Обзоры и советы
Статьи
Принцип действия устройства защитного отключения
Устройство защитного отключения — это электрический аппарат, предназначенный для защиты человека от поражения электрическим током, а также от возникновения пожара по причине возникновения утечки тока из-за нарушения изоляции элементов электрической цепи, в частности электропроводки и бытовых электроприборов, которые включены в сеть.
Следовательно, использование устройства защитного отключения в схеме электропроводки квартиры или дома особенно актуально. Для того чтобы осуществить правильный выбор устройства защитного отключения, необходимо знать его принцип действия.
Принцип действия УЗО основан на измерении значения дифференциального тока.
Данную функцию в аппарате выполняет дифференциальный трансформатор тока. При включении в сеть бытового электроприбора по цепи идет ток нагрузки. УЗО осуществляет замер токов, которые идут по нулевому и фазному (фазных) проводниках. В нормальном режиме данные токи равны по значению, но противоположны по направлению. Простыми словами — соблюдается баланс, так как сумма токов равна нулю.
При повреждении изоляции и возникновении тока утечки, баланс токов нарушается – исходящий и входящий ток не равны. В дифференциальном трансформаторе тока устройства защитного отключения возникает ток небаланса – дифференциальный ток. При достижении установленного значения дифференциального тока УЗО размыкает электрическую цепь.
Принцип действия УЗО
Значение дифференциального тока устройства защитного отключения выбирается в соответствии с назначением данного аппарата. Для защиты человека от поражения электрическим током выбирается, как правило, УЗО с дифференциальным током срабатывания не более 10 мА.
Это обусловлено тем, что ток большего значения оказывает негативное воздействие на организм человека. К примеру, ток величиной 15 мА вызывает у человека ярко выраженные судороги мышц, сопровождающие сильной болью, а ток в 25 мА приводит к тому, что человек начинает задыхаться. Дальнейшее увеличение тока приводит к необратимым изменениям в организме человека, а ток величиной около 100 мА является смертельным.
Если УЗО планируется использовать исключительно для защиты электрического оборудования, то значение дифференциального тока, при котором устройство будет размыкать цепь, может быть большего значения, например, 30 мА.
В некоторых случаях, например, для защиты больших участков сети, используются аппараты с уставкой дифференциального тока 100 мА. Это обусловлено тем, что использование аппарата с меньшим значением тока уставки приведет к ложным срабатываниям. Следует учесть, что в данном случае цепь будет защищена только от возникновения пожара. Человек при этом не будет в полной мере защищен от поражения электрическим током, так как УЗО не отключится при токе утечки менее 100 мА, а такой ток, как и упоминалось выше, может привести к возникновению необратимых последствий в организме человека, вплоть до летального исхода.
На лицевой части корпуса устройства защитного отключения есть рычаг управления, предназначенный для включения и отключения устройства в ручном режиме. Кроме того, на корпусе есть кнопка «TEST», предназначенная для осуществления проверки работоспособности данного защитного аппарата. При нажатии на эту кнопку создается искусственный дифференциальный ток и УЗО должно отключиться и разомкнуть электрическую цепь. Если при нажатии на кнопку цепь не размыкается, то это свидетельствует о неисправности данного защитного аппарата. В данном случае вышедшее из строя устройство защитного отключения необходимо заменить. Рекомендуется периодически производить проверку работоспособности всех устройств защитного отключения, установленных в электрическом распределительном щитке.
При проектировке схемы электропроводки квартиры (дома) следует учитывать тот факт, что устройство защитного отключения не защищает цепь от сверхтоков. Поэтому, помимо данных защитных аппаратов, следует использовать автоматические выключатели, осуществляющие защиту конструктивных элементов электропроводки от повреждения в результате перегрузки или короткого замыкания.
Возможно также использование комплексных защитных аппаратов – дифавтоматов, которые выполняют функции обоих аппаратов – автоматического выключателя и устройства защитного отключения. Это особенно актуально при необходимости использования большого количества защитных аппаратов. Использование дифавтоматов значительно сокращает количество используемых модульных мест в распределительном квартирном щитке.
Что такое система аварийного отключения?
Добро пожаловать в очередную статью от RealPars! Сегодня мы узнаем, что такое система аварийного отключения или ПАЗ.
Аварийное отключение и аварийный останов
Итак, что такое система аварийного отключения? Рассмотрим небольшую систему управления сборкой игрушечной машинки.
У нас есть несколько частей, которые нужно отправить в определенное место.
У нас есть два комплекта колес, основание, к которому крепятся колеса, и корпус автомобиля, который находится на завершенном основании. Звучит просто, правда?
Ну, а что будет, если с системой управления возникнут проблемы и детали будут собраны не в том порядке?
В этом случае, чтобы предотвратить повреждение машины, оператор может выбрать аварийную остановку, чтобы иметь возможность быстро остановить машину и обеспечить безопасный вход.
Это предпосылка того, что используется практически в любой системе управления, о которой вы только можете подумать, во всем мире.
В примере с игрушечным автомобилем демонстрируется функция аварийной остановки, тогда как в этой статье мы узнаем о функции аварийной остановки, которая немного отличается от стандартной функции аварийной остановки.
Что аварийный останов делает, а аварийный останов не делает, так это способность обнаруживать потенциально опасные условия и реагировать на них, отключая систему для защиты персонала, объектов и даже окружающей среды.
Как работает система аварийного отключения
Теперь мы рассмотрим аварийное отключение в реальных условиях в нефтегазовой отрасли.
В нефтяной и газовой промышленности аварийное отключение представляет собой систему безопасности, предназначенную для сведения к минимуму последствий аварийной ситуации, такой как отказ, снижение вероятности затопления, выброса опасных материалов или возникновения пожара.
Обычно это делается путем мониторинга состояния установленных на месте датчиков, клапанов, отключающих реле и входов в систему управления в качестве аварийных сигналов.
Система управления способна проводить анализ типа причины и следствия, которые предназначены для защиты объекта.
Аварийный останов не обязательно должен полностью останавливать всю установку. Иногда это может быть более опасно.
Система минимизирует последствия. Это может быть сокращение количества доступных элементов установки или отключение части систем.
В случае пожара система управления противопожарной заслонкой может блокировать существующие средства управления, открывая или закрывая вентиляционные отверстия по мере необходимости и закрывая противопожарные двери.
Применение систем аварийного отключения
Существует множество примеров того, для чего может использоваться система аварийного отключения. Итак, давайте рассмотрим некоторые из них.
1. Система изоляции запасов углеводородов
В системе, которая изолирует запасы углеводородов, очень важно, чтобы система аварийного отключения была эффективной, чтобы ничего не выбрасывалось в атмосферу.
2. Система аварийной вентиляции
Еще одним важным применением аварийного отключения является система аварийной вентиляции.
При обнаружении проблемы, требующей быстрого сброса давления, очень важно, чтобы система безопасности могла обнаруживать проблему и реагировать на нее или даже обнаруживать ее до того, как она станет таковой.
Примером системы аварийной вентиляции может быть система обнаружения дыма.
При обнаружении пожара система, скорее всего, отключит все оборудование предприятия для сдерживания пожара, не позволяя кислороду поступать, чтобы оно могло гореть, но при обнаружении дыма они могут захотеть выпустить дым, поэтому включение установки оборудование для этого.
В этой статье вы можете узнать больше о системах обнаружения дыма и пожарной сигнализации.
Системы аварийного отключения обычно имеют собственный логический контроллер, который реагирует на сбои намного быстрее, чем обычная система ПЛК.
Миллисекунды считаются и могут быть разницей между проблемой и катастрофическим сбоем.
Что такое уровень полноты безопасности?
Системы безопасности используют классификацию, основанную на риске и вероятности. Это называется уровнем полноты безопасности или сокращенно SIL. Существует 4 уровня SIL;
1. Полнота безопасности, уровень 1 (SIL 1)
Уровень SIL 1 представляет собой целостность, необходимую для предотвращения относительно незначительных инцидентов, и может быть обеспечена определенной степенью отказоустойчивости конструкции с использованием руководящих принципов, соответствующих надлежащей практике.
2. Уровень полноты безопасности 2 (SIL 2)
Уровень SIL 2 представляет целостность, позволяющую избежать более серьезных, но ограниченных происшествий, некоторые из которых могут привести к серьезной травме или смерти одного или нескольких человек.
3. Уровень полноты безопасности 3 (SIL 3)
Уровень SIL 3 представляет целостность, необходимую для предотвращения серьезных инцидентов, связанных с рядом смертельных случаев и/или серьезных травм.
4. Уровень полноты безопасности 4 (SIL 4)
Уровень полноты безопасности 4 представляет собой уровень целостности, необходимый для предотвращения катастрофических аварий.
При проектировании системы безопасности требуемый уровень и связанный с ним риск учитываются с помощью матрицы безопасности.
При этом будет рассмотрен каждый из рисков, и к ним будет привязана вероятность и последствия, чтобы достичь требуемого уровня полноты безопасности, необходимого для системы безопасности.
Вау! Это много, чтобы понять, и мы понимаем, что вам нужно прочитать эту статью еще раз, чтобы снова все это понять!
Резюме
Системы безопасности представляют собой, по существу, отдельные системы управления, которые прерывают основные контроллеры ПЛК в аварийных условиях, таких как сценарий аварийного отключения.
В отличие от кнопки аварийного останова на панели или внутри машинного отсека, система аварийного останова может обнаруживать потенциальные отказы на основе полевых датчиков, клапанов и реле отключения и реагировать быстрее, чем мы, люди, чтобы остановить эскалацию небольшого проблема превращается в катастрофу!
Каждому аварийному сигналу в системе присваивается рейтинг, основанный на вероятности его возникновения и последствиях в случае его возникновения.
Чем выше потенциальные последствия, тем выше должен быть рейтинг целостности системы безопасности.
Конечно, могут быть задействованы и другие факторы, но они разрабатываются и реализуются в каждом конкретном случае.
У вас есть друг, клиент или коллега, которым может пригодиться эта информация? Пожалуйста, поделитесь этой статьей.
The RealPars Team
Поиск:
Инженер по автоматизации
Опубликовано 2 сентября 2019 г.
Автор James Jowett
Инженер по автоматизации
Опубликовано 2 сентября 2019 г.
Пять способов безопасного и правильного останова предприятия | Канадская охрана труда
Безопасность – это не шутки, а уж тем более при остановке завода
По
Джим Уилсон
28 фев. 2020
Останов завода, также известный как капитальный ремонт, является одним из наиболее важных моментов в работе завода. Они могут повлиять на общие финансовые показатели предприятий. При этом безопасность сотрудников может оказаться под угрозой. Поскольку такие работодатели, проходящие через эту часть бизнеса, должны убедиться, что весь процесс выполнен правильно.
Однако эта задача никогда не бывает легкой. Есть много вещей, которые следует учитывать, поэтому работодатели должны проявлять осторожность. Вот несколько способов гарантировать, что остановка предприятия пройдет в соответствии с планом.
1. Планирование и оценка рисков
Поскольку капитальные ремонты завода очень важны, их нельзя делать в спешке. Работодатели должны планировать заранее. В авторской статье для COS Элдин Позня, зарегистрированный канадский специалист по безопасности, пишет, что владельцы предприятий должны планировать как минимум четыре месяца до остановки.
В ходе этого процесса необходимо пересмотреть план останова и учесть все вопросы безопасности во всех его аспектах. Это идет от определения оборудования и инструментов на заводе и перечисления проектов, которые должны быть выполнены для рабочих, до четкого указания процедур. Также необходимо учитывать все риски безопасности.
2. Сообщите о плане
По данным Craft Force, остановка производства может быть опасной, особенно если вовлеченные люди не общаются. Чтобы быть в безопасности, работодатели должны информировать всех лиц, вовлеченных в процесс, на одной странице.
Это можно сделать, повесив бирки на оборудование или раздав всем портативные рации, через которые они могут общаться. По словам Craft Force, работодатели также должны следить за тем, чтобы общение было четким, чтобы избежать любых потенциально вредных недоразумений.
3. Повышение внимания к обучению сотрудников технике безопасности
Делайте это до тех пор, пока не будете уверены, что передали сообщение. Безопасность — это не шутки, тем более при остановке предприятия, когда все может быть чрезвычайно опасно. Если сотрудники, работающие на остановке завода, хорошо осведомлены о вопросах безопасности и знают, как действовать в случае чрезвычайной ситуации, работодатели лучше подготовлены к вопросам безопасности.
4. Отключите оборудование от сети и заблокируйте его
Чтобы гарантировать, что оборудование не начнет работать во время остановки предприятия, оно должно быть отключено от источника питания.
Это также относится к высвобождению всех возможных источников энергии для машин, включая, среди прочего, пружины и расширительные баки.
И в качестве меры предосторожности второй степени заприте ключи от оборудования в сейфе, недоступном для всех, кроме одного человека. Лицо, охраняющее оборудование, должно быть последним, кто получит ключ перед помещением на хранение.
5. Безопасное хранение оборудования и химикатов
Перемещение оборудования и химикатов является важной частью капитального ремонта завода. Это может быть опасно для тех, кто перемещает предметы, и для всех, кто находится на сайте. Установите необходимые инструменты и убедитесь, что работники знают, как правильно ими пользоваться. Работодатели также должны определить, где разместить оборудование и химикаты для безопасного хранения, и разместить их там.
