что значат эти буквы, какой буквой обозначается заземление
При самостоятельном подключении электрического оборудования – светильников, вентиляции, автомата пользователи могут обнаружить буквенные обозначения клемм. L, N в электрике – это фаза и земля, к которым проводят соответствующие кабели.
Содержание
- Буквенная маркировка проводов
- L – обозначение фазы
- N – буквенный символ нуля
- PE – индекс заземления
- Расцветка изоляционного покрытия проводников
- Цвет жилы заземления
- Цветовое обозначение нулевых рабочих контактов
- Расцветка фазного провода
- Зачем использовать цветовую маркировку
- Нюансы ручной цветовой разметки
- Специфика разметки двухжильного провода
- Разметка трехжильного провода
- Порядок разметки пятипроводной системы
- Как маркировать совмещенные провода
- Расцветка проводки как способ ускорения монтажа
- Требования к расцветке проводки при монтаже
Буквенная маркировка проводов
Стандарты буквенной и цветовой маркировки проводов
Для бытовых и промышленных электролиний применяются изолированные провода с внутренними токопроводящими жилами.
Изделия отличаются в зависимости от цвета изоляционного покрытия и маркировки. Обозначение фазы и нуля в электрике ускоряет ремонтные и монтажные работы.
Маркировка кабелей в электрических установках под напряжением до 1000 В регулируется ГОСТ Р 50462-2009:
- в п. 6. 2.1 указывается, что нулевой проводник маркируется как N;
- пункт 6.2.2. гласит, что провод защиты с заземлением обозначается PE;
- в п. 6.2.12 сказано, что в электрике L является фазой.
Понимание маркировки упрощает монтажные работы в хозяйственных, жилых и административных зданиях.
L – обозначение фазы
Обозначение L и N в электрике
В сети переменного тока под напряжением находится фазный провод. В переводе с английского слово Line имеет значение активный проводник, линия, поэтому маркируется буквой L. Фазные проводники обязательно покрываются цветной изоляцией, поскольку, находясь в оголенном состоянии, могут стать причиной ожогов, травм человека, возгорания или выхода из строя различного оборудования.
N – буквенный символ нуля
Знак нулевого или нейтрального рабочего кабеля – N, от сокращения терминов neutral или Null. При составлении схемы так маркируются клеммы коммутации нуля в однофазной или трехфазной сети.
Слово «ноль» используется только на территории стран СНГ, во всем мире жила называется нейтраль.
PE – индекс заземления
Маркировка заземления
Если проводка заземлена, применяется буквенный маркер PE. С английского значение Protective Earthing переводится как провод заземления. Аналогично будут обозначаться зажимы и контакты для коммутации с заземляющим нулем.

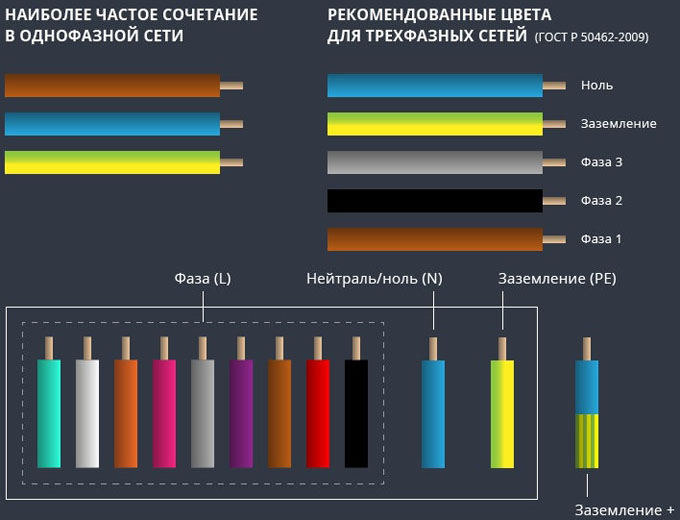

Расцветка изоляционного покрытия проводников
Обозначать по цветам кабели заземления, фазы и нуля необходимо в соответствии с требованиями ПУЭ. В документе установлены различия расцветки для заземления в электрощитке, а также для нуля и фазы. Понимание цветового обозначения изоляции исключает необходимость расшифровки буквенных маркеров.
Цвет жилы заземления
На территории РФ с 1 января 2011 года действует европейский стандарт МЭК 60446:2007.
В нем отмечено, что заземление имеет только желто-зеленую изоляцию. Если составляется электросхема, земля должна обозначаться как РЕ.
Жила заземления есть только в кабелях от 3-х жил.
В проводниках PEN, используемых в старых постройках, совмещены жилы земли и нуля. Изоляционное покрытие в данном случае имеет синий цвет заземления и желто-зеленые кембрики на точках соединения и концах провода. В некоторых случаях использовалась обратная маркировка – зануление желто-зеленого цвета с синими наконечниками.
Жилы земли и нуля PEN-кабелей тоньше, чем фазные.
Организация защитного заземления – обязательное условие создания электросети в жилом и промышленном строении. Его необходимость указана в ПУЭ и ГОСТ 18714-81. Стандарты гласят, что нулевое заземление должно иметь наименьший показатель сопротивления. Чтобы не запутаться, используют цветовую разметку кабелей.
Цветовое обозначение нулевых рабочих контактов
Цвет проводов в электропроводке
Чтобы не перепутать, где фаза, а где ноль, вместо букв L и N ориентируются на цвета кабелей.
Электрические стандарты отмечают, что нейтраль бывает синего, голубого, сине-белого оттенка вне зависимости от количества жил.
Обозначить ноль можно латинской литерой N, который на схеме читается как минус. Причина прочтения – участие нуля в замыкании электроцепи.
Расцветка фазного провода
Фаза – это токоведущая линия, которая при неосторожном касании может привести к поражению током. У мастеров-новичков часто возникают сложности с поиском кабеля. Обозначается фаза черным, коричневым, кремовым, красным, оранжевым, розовым, фиолетовым, серым и белым оттенком.
Буквенный индекс фазы – L. Он используется там, где провода не размечены цветом. При подключении кабеля к нескольким фазам рядом с литерой L ставится порядковый номер или латинские буквы А, В, С. Фазу также часто маркируют как плюс.
Фазный провод не может быть синим, голубым, зеленым или желтым.
Зачем использовать цветовую маркировку
Определить L и N в электрике можно при помощи индикаторной отвертки.
Понадобится прикоснуться кончиком к части изделия без изоляционного покрытия. Свечение индикатора свидетельствует о наличии фазы. Если светодиод не загорелся, жила нулевая.
Цветовое обозначение сокращает время на поиски нужного провода, устранение неисправности. Знание цветов проводников также исключает риски токового поражения.
Нюансы ручной цветовой разметки
Цветовая маркировка проводов с помощью кембрика
Ручная разметка применяется в момент использования проводов одинакового цвета в домах старой застройки. Перед началом работ составляется схема с цветовыми значениями проводников. В процессе укладки помечать токоведущие жилы можно:
- стандартными кембриками;
- кембриками с термоусадкой;
- изоляционной лентой.
Правила допускают использование специальных наборов для маркировки. Точки установки маркеров для обозначения нуля и фазы указаны в ПУЭ и ГОСТе. Это концы провода и места его присоединения к шине.
Специфика разметки двухжильного провода
Термоусадочная трубка для проводов
Если подключение кабеля к сети уже сделано, можно использовать индикаторную отвертку.
Сложность использования инструмента заключается в невозможности определения нескольких фаз. Их понадобится прозванивать мультиметром. Для предотвращения путаницы можно пометить электрический проводник цветом:
- выбрать трубки с термоусадкой или изоленты для обозначения нуля и фазы;
- работать с проводниками не по всей длине, а только на местах соединений и стыков.
Количество цветов определяется схемой. Главное при ее создании – не запутаться, не использовать желтые, зеленые или синие маркеры для фазы. Ее допускается размечать красным или оранжевым цветом.
Разметка трехжильного провода
При помощи мультиметра можно определить расположение фазы, ноля, и заземления
Для поиска фазы, заземления и нуля в трехжильном проводе целесообразно применять мультиметр. Его ставят на режим переменного напряжения и аккуратно щупами касаются фазы, потом – оставшихся жил. Показатели тестера следует записать и сравнить. В комбинации «фаза-земля» напряжение будет меньшим, чем в комбинации «фаза-ноль».
После уточнения линий можно делать маркировку. Понять, фаза – L или N, поможет соответствующая расцветка. У нуля она будет голубой или синей, у плюса – любой другой.
Порядок разметки пятипроводной системы
Электропроводка с трехфазной сети выполняется только пятижильным кабелем. Три проводника будут фазным, один – нейтральным, один – защитным заземлением. Цветовая маркировка применяется согласно нормативным требованиям. Для защиты используется желто-зеленая оплетка, для нуля – синяя или голубая, для фазы – из перечня разрешенных оттенков.
Как маркировать совмещенные провода
Для упрощения процесса монтажа проводки используются кабели с двумя или четырьмя жилами. Линия защиты тут соединяется с нейтралью. Буквенный индекс провода – PEN, где PE обозначает заземляющий, а N – нулевой проводник.
Согласно ГОСТу, используется особая цветовая маркировка. По длине совмещенный кабель будет желто-зеленым, а кончики и точки соединения – синими.
Выделяйте основные точки проблемных мест кембриками или изолентой.
Расцветка проводки как способ ускорения монтажа
Правильная расцветка проводки ускоряет монтаж электропроводки
До начала действия ГОСТ Р 50462-2009 кабели маркировались белым или черным цветом. Определение фазы и нуля производилось при расключении контролькой в момент подачи питания.
Использование цветовых маркеров упрощает ремонтные работы, обеспечивает их безопасность и удобство. Ориентируясь по оттенку кабелей, мастер не потратит много времени, чтобы провести электричество в дом или квартиру.
Рассмотреть значение цветовой маркировки можно на примере светильника. Если меняется лампа, а ноль и фаза перепутаны, имеются риски травм или летального исхода от поражения током. Когда в электрике обозначение L и N выполнено по цвету, фаза выйдет на выключатель, а ноль – на источник света. Напряжение нейтрализуется, и можно будет касаться даже включенной лампочки.
Требования к расцветке проводки при монтаже
Расключение распредкоробки
От распредкороба на выключатель протягивается медный провод с одной или двумя жилами.
Количество жил зависит от количества клавиш прибора. Разрываться должна фаза, а не ноль. В процессе работы допускается использовать для запитки проводник белого цвета, делая пометку на схеме.
Розетка подключается с учетом полярности. Рабочий ноль будет слева, фаза – с правой стороны. Заземление располагается посередине устройства и зажимается клеммой.
При наличии двух кабелей одинаковой расцветки можно найти фазу и нейтраль при помощи контрольки, индикаторной отвертки, мультиметра.
На электросхеме стоит указывать, что означает L и N, но в электрике их используется несколько. На однолинейной отображена силовая часть – тип питания, количество фаз на потребителя. Здесь целесообразно начертить одну засечку на однофазной сети, три – на трехфазной и указать провода цветом. Коммутационное и защитное оборудование помечается специальными символами.
Правильная маркировка и цветовая разметка проводов обеспечивает качество монтажа и обслуживания линии. Нанесение обозначений согласно международным требованиям позволяет электрикам и домашним мастерам сориентироваться в схеме.
Обозначение фазы и нуля L и N в электрике
В процессе самостоятельной установки и подключения электрооборудования (этом могут быть различные светильники, вентиляция, электроплитка и т.п.) можно заметить, что коммутационные клеммы обозначены буквами L, N, PE. Особое значение здесь имеет маркировка L и N. Кроме обозначения проводов в электрике по буквам, их помещают в изоляцию различного цвета.
Это значительно упрощает процедуру определения, где находится фаза, земля или нулевой провод. Чтобы устанавливаемый прибор смог работать в нормальном режиме, каждый из этих проводов должен быть подключен на соответствующую клемму.
Обозначение проводов в электрике по буквам
Электрические коммуникации в бытовой и промышленной сфере организовываются посредством изолированных кабелей, внутри которых находятся проводящие жилы.
Они отличаются друг от друга цветом изоляции и маркировкой. Обозначение l и n в электрике дает возможность на порядок ускорить реализацию монтажных и ремонтных мероприятий.
Нанесение данной маркировки регулирует специальный ГОСТ Р 50462: это относится к тем электроустановкам, где используется напряжение до 1000 В.
Как правило, они комплектуются глухозаземленной нейтралью. Зачастую электрическое оборудование данного типа имеют жилые, административные и хозяйственные объекты. Во время монтажа электрических сетей в зданиях этого типа необходимо хорошо разбираться в цветовых и буквенных указаниях.
Обозначение фазы — L
Сеть переменного тока включает в себя провода, находящиеся под напряжением. Правильное их название – «фазные». Это слово имеет английские корни, и переводится как «линия» или «активный провод». Фазные жилы несут особенную опасность для здоровья человека и имущества. Для безопасной эксплуатации их покрывают надежной изоляцией.
Использование оголенных проводов под напряжением чревато следующими последствиями:
- 1. Поражение током людей. Это могут быть ожоги, травмы и даже смерть.
- 2. Возникновение пожаров.
- 3. Порча оборудования.
При обозначении проводов в электрике фазные жилы маркируются буквой «L». Это сокращение английского термина «Line», или «линия» (другое название фазных проводов).
Есть и другие версии происхождения этой маркировки. Некоторые специалисты считают, что прообразом стали слова «Lead» (подводящая жила) и Live (указание на напряжение). Подобная маркировка используется также для указания на зажимы и клеммы, на которые должны коммутироваться линейные провода. К примеру, в трехфазных сетях каждая из линий маркируется еще и соответствующей цифрой (L1, L2 и L3).
Действующие отечественные нормативы, регулирующие обозначение фазы и нуля в электрике (ГОСТ Р 50462-2009), предписывают помещать линейные жилы в коричневую или черную изоляцию.
Хотя на практике фазные провода могут быть белыми, розовыми, серыми и т.п. В таком случае все зависит от производителя и изолирующего материала.
Обозначение нуля — N
Для маркировки нейтральной или нулевой рабочей жилы сети используют букву «N». Это сокращение термина neutral (в переводе – нейтральный). Так во всем мире принято называть нулевой проводник. У нас в стране в основном используют слово «Ноль».
Скорее всего, за основу здесь взято слово Null. Буква «N» в схеме указывает на контакты или клеммы, предназначенной для коммутации нулевой жилы. Подобное обозначение принято и для однофазных, и для трехфазных схем. В качестве цветового обозначения нулевого провода применяют синюю или бело-синюю (бело-голубую) изоляцию.
Обозначение заземления — PE
Кроме обозначения фазы и нуля, в электрике также применяется специальное буквенное указание PE (Protective Earthing) для провода заземления. Как правило, они всегда входят в состав кабеля, наряду с нулевыми и фазными жилами.
Подобным образом маркируются также контакты и зажимы, предназначенные для коммутации с заземляющим нулевым проводом.
Для удобства монтажа жилы для заземления помещены в желто-зеленую изоляцию. Домашний мастер должен уяснить, что эти цвета всегда указывают только на заземляющие провода. Для обозначения фазы и нуля в электрике желтый и зеленый цвет никогда не используется.
Как показывает практика, при организации электрических сетей в зданиях жилого сектора иногда допускаются нарушения общепринятых нормативов использования цвета изоляции и соответствующей буквенно-цифровой маркировки. В таком случае не всегда достаточно обладать умением расшифровывать обозначения L, N или РЕ.
Чтобы подключение электрооборудования было действительно безопасным, необходимо проверять соответствие маркировки реальному положению вещей. Для этого используют специальные приборы (тестеры) или подручные приспособления. При отсутствии опыта подобных работ для собственной безопасности лучше пригласить опытного электрика с соответствующим допуском.
Обозначение l и n в электрике
Обозначение фазы и нуля в электрике введено для того, чтобы электрические сети были безопасными и удобными в использовании. Для этого используется специальная буквенная маркировка (l и n) и изоляция соответствующего цвета. Также могут встречаться жилы с маркировкой РЕ желто-зеленого цвета: таким образом обозначены заземляющие провода.
Кроме того, эти же буквенные обозначения применяются на соединительных контактах и клеммах. Все, что потребуется сделать во время установки электроприбора – подвести каждый из проводов на клемму. Для перестраховки каждый из проводов желательно проверить тестером.
На фото ниже хороший пример как обозначаются L и N в электрике на оборудовании. В частности на фото промаркированы клеммы УЗМ (устройства защиты многофункциональное) для правильного подключения проводов.
Похожие материалы на сайте:
- Отделка стен и электромонтаж
- Перевод сечения кабеля из AWG в мм2
- Где применяют кабель NYM
Что означают L и N в электропроводке? L & N Wire
Если вы новичок в электромонтаже, вам может быть интересно, что означают буквы «L» и «N».
Эти буквы обозначают два полюса электрической цепи. Буква «L» всегда подключается к проводу под напряжением, а «N» всегда подключается к нейтральному проводу . В этой статье мы обсудим, что означает каждый из этих терминов и как они используются в электропроводке.
Что означают L и N в электропроводке?
Если вы новичок в электромонтаже, вам может быть интересно, что означают буквы «L» и «N». Эти буквы обозначают два полюса электрической цепи. Буква «L» всегда подключается к проводу под напряжением, а «N» всегда подключается к нейтральному проводу . В этой статье мы обсудим, что означает каждый из этих терминов и как они используются в электропроводке.
Разница между L и N
В электропроводке есть напряжение. L для низкого напряжения, а N для высокого напряжения. Другое различие между ними заключается в том, что провода L всегда заземлены, а провода N — нет.
Поэтому важно знать, какой провод, чтобы избежать возможных поражений электрическим током. Например, если вы дотронетесь до провода под напряжением, ваше тело замкнет цепь, и вы получите удар током. Поэтому важно знать, какие провода какие, и по возможности не прикасаться к ним.
Что обозначает каждая буква в электропроводке?
L — линия, N — нейтраль. Линейный провод в электрической цепи несет напряжение, а нейтральный провод возвращает ток обратно к источнику. Вместе эти два провода образуют полную цепь, которая обеспечивает питание вашего дома или офиса. Однако, если какой-либо из этих проводов будет поврежден, это может быть опасно. Вот почему важно знать разницу между L и N и всегда обращаться к квалифицированному электрику при внесении любых изменений или ремонте вашей электропроводки.
Если вы когда-либо сомневались в правильности подключения цепи, лучше вызвать профессионального электрика. Они смогут осмотреть вашу проводку и произвести необходимый ремонт.
Разница между «L» и «N» в электропроводке может иметь решающее значение по соображениям безопасности . Поэтому важно знать, какой провод какой, особенно если вы когда-либо не уверены, правильно ли подключена цепь.
Как определить, какой провод находится в вашей системе электропроводки.
В системе электропроводки есть два типа проводов — нейтральные и находящиеся под напряжением (или горячие). Нейтральным всегда является белый провод, а провод под напряжением или горячим проводом может быть любого цвета, например, черный провод, кроме белого. Вы можете использовать простой трюк, чтобы определить, что есть что: посмотрите на букву рядом с номером провода. Если буква «L», это провод под напряжением. Если буква «N», это нейтральный провод.
Важно знать, что есть что, особенно при работе с электропроводкой. Например, если вы заменяете выключатель света, вам нужно убедиться, что новый выключатель подключен правильно: провод под напряжением идет к латунному винту, а нейтральный провод — к серебряному винту. Если вы перепутаете эти провода, вы можете получить удар током!
Итак, теперь, когда вы знаете , что означают «L» и «N» в электропроводке , обязательно используйте эту информацию при работе над своим следующим проектом.
Советы по безопасности электропроводки:
Если вы когда-либо сомневались в правильности подключения цепи, лучше вызвать профессионального электрика. Они смогут осмотреть вашу проводку и произвести необходимый ремонт.
Также важно соблюдать все меры предосторожности при работе с электропроводкой. Вот несколько советов, которые помогут вам обезопасить себя:
- – Перед началом любых электромонтажных работ убедитесь, что питание отключено.
- – Всегда используйте изолированные инструменты при работе с электропроводкой.
- — Будьте осторожны, не прикасайтесь к проводам под напряжением.
- — Никогда не перегружайте цепь.
Следуйте этим советам, чтобы обезопасить себя при работе с электропроводкой:
- Всегда привлекайте квалифицированного электрика для выполнения любых электромонтажных работ в вашем доме или офисе.
- Никогда не перегружайте электрическую цепь.
- Убедитесь, что вся электропроводка в вашем доме соответствует нормам.
- Помните о потенциальной опасности электричества и всегда соблюдайте меры предосторожности при работе с ним.
Если вы новичок в электромонтаже, важно знать разницу между L и N. Зная, какой провод имеет решающее значение с точки зрения безопасности, убедитесь, что вы знаете, как его идентифицировать.
Часто задаваемые вопросы
Какого цвета провод L?
Провод под напряжением обычно представляет собой красный или черный провод .
Какого цвета провод N?
Нейтральный провод обычно белый или зеленый .
Можно ли поменять провода L и N?
Нет, лучше доверить эту работу профессиональному электрику.
Замена электропроводки вашей электрической системы может быть опасной, если она не будет выполнена должным образом.
В чем разница между L и N?
L — это сокращение от «Live», а N — «Neutral». Под напряжением подразумевается фазный или активный провод, по которому подается питание в электропроводке, а нейтральный относится к обратному пути или неактивному проводу. Два провода обычно различаются по цвету: черный (под напряжением) и белый (нейтральный). Важно помнить, что в то время как нейтраль всегда находится на уровне 0 вольт, напряжение в режиме реального времени может варьироваться в зависимости от используемого устройства или устройства. По этой причине важно никогда не прикасаться ни к одному из проводов, если вы не уверены, какой из них какой.
Буква «L» всегда подключается к
Нейтральному проводу в вашей электрической системе, а буква «N» всегда подключается к проводу под напряжением или к проводу под напряжением .
Это гарантирует, что электричество проходит по проводам только при правильном подключении к прибору или светильнику. Если вам когда-нибудь понадобится поработать с проводкой в вашем доме, важно знать, какие буквы соответствуют каждому проводу, чтобы избежать удара током. Соблюдая эти простые рекомендации, вы сможете обезопасить себя и свою семью, проводя электропроводку в доме.
Как подключены дома в США?
Есть несколько способов определить домов США, какой провод является проводом под напряжением, а какой — нейтральным проводом . Один из способов — посмотреть на схему электрической цепи. Буква «L» всегда будет подключена к проводу под напряжением, а «N» всегда будет подключена к нейтральному проводу.
Еще один способ определить, какой именно провод, посмотрев на саму проводку. Провод под напряжением обычно бывает красным или черным, а нейтральный провод — белым или зеленым.
Вывод:
Термины «L» и «N» используются в электропроводке для обозначения токоведущих и нулевых проводов.
Эти буквы обычно появляются на вилках, розетках и распределительных коробках; зная, какой провод какой, вы можете избежать ударов током и безопасно подключать приборы и другую электронику к электрической системе вашего дома.
Провод N и L — Как обсудить
Что означают буквы L и N на проводах?
N & L означает нейтральный и фискальный. Вместе со шнуром питания у вас должно быть три кабеля. Нейтраль, заряд и земля. Если ваши провода имеют цветовую маркировку для США, черный провод — нагрузка или тепло, белый — нейтраль, а зеленый — заземление.
Что здесь означает электричество?
L или Линия — проводник под напряжением. Иногда их больше одного. L1, L2 или даже L3. Линия предназначена для подачи электроэнергии к электрической нагрузке. N является нейтральным и возвращает ток туда, где он исходит из коробки, которая является главной панелью или блоком предохранителей.
Точно так же, как вы распознаете нить?
знать, какой цвет провода в цепи для
- Черный провод — это горячий провод, который передает электричество от электрического щита к выключателю или источнику света.
- Белый провод — это нейтральный проводник, который принимает неиспользованную мощность и ток и возвращает их на панель управления.
Вы также знаете, что означают L и N в Electric Australia?
Нейтральная (N) Земля или линия нулевого среднего и линия Бэрестрема (L).
L положительный или отрицательный?
В сети переменного тока нет положительных или отрицательных соединений, кроме линии или фазы (L) или (P) и нейтрали (N). Они важны и одной из причин является безопасность человека.
Какого цвета N в электричестве?
Цветовые коды главы 2
Что означает L?
Значение (L) (L) означает Love Heart (MSN)
Синий активный или коричневый?
Активный (высокопотенциальный) провод коричневого цвета (ранее красный). Нейтральный проводник (низкий потенциал) — синий (ранее черный). Заземляющий провод имеет зелено-желтую полоску (раньше был только зеленый).
Что такое AC в L?
На входе переменного тока есть два разных названия: L (активный) и N (нейтральный).
Клемма L должна быть подключена к незаземленной проводящей части источника питания переменного тока, а клемма N должна быть подключена к заземленной проводящей части источника переменного тока, чтобы это было одобрено органами безопасности.
Почему катушка индуктивности называется L?
Что такое L и N в British Electricity?
Линия (L впереди, под напряжением или в фазе) Жила / провод под напряжением в обычном доме или в низковольтной установке с цветовой маркировкой. коричневый (до 2004 г.: красный). Нейтральный (N) жила/провод под напряжением в типичной низковольтной или бытовой установке, обычно подключенная к напряжению заземления от поставщика, с цветовой маркировкой.
Красный или черный жив?
3-жильный кабель изменен с ярко-красного на тепло-коричневый, с нейтрально-синего на нейтрально-серый, добавлен с желтого на черный с шиной заземления или зеленый/желтый.
Какого цвета заземляющий провод?
зеленый
какие старые цвета кабеля?
Старые цвета проводов, используемые в Великобритании для бытовой техники и электроприборов, ранее были трех цветов — черный, красный и зеленый с желтыми полосами.
Черный. Черный электрический провод был цвета нейтрального проводника.
Как я узнаю, является ли поток положительным или отрицательным?
Что такое символ заземления?
Символ заземления (символ IEC 5017) указывает на клемму заземления. Его можно использовать в качестве беспотенциальной опорной точки для измерения тока. Он также используется для защиты от поражения электрическим током.
Для чего нужна общая нить?
Красный электрический провод обозначает вторичные силовые провода в цепи 220 В, используемые в некоторых типах выключателей и в соединении между датчиками дыма, подключенными к электрической системе. Вы можете подключить красный провод к другому красному проводу или к черному проводу.
Что означает заземление?
Символ земли, к сожалению, используется во многих приложениях электроники и электротехники и часто означает разные вещи для разных людей, поэтому некоторых новичков это может немного сбить с толку. Например, символ земли также используется как обычный базовый символ или как ссылка 0 В.
