Содержание

Датчики уровня воды в резервуаре

Датчики уровня воды в резервуаре бывают для непрерывного измерения и контроля уровня воды, а также измерение предельного уровня воды.

На правильный выбор датчика уровня влияет множество факторов, например таких как: тип импользуемой загрузки емкости и тип её выгрузки, наличие мешалки, а также геометрические размеры емкости и многое другое.

Для непрерывного контроля и измерения уровня воды в резервуаре, можно применять следующие датчики уровня воды в резервуаре. Уровнемеры в резервуаре будут непрерывно контролировать уровень воды и с помощью выходного сигнала 4-20 мА передавать его на контроллер АСУТП или на любой вторичный прибор, на котором будет отображаться уровень воды в резервуаре в режиме реального времени. Для отображения данной информации можно использовать щитовой индикатор или видеографический регистратор.

Радарный уровнемер Pilotrek

В основе принципа работы преобразователя уровня лежит измерение времени, за которое микроволновый импульс с высокой частотой проходит от излучателя преобразователя уровня до поверхности воды, и отразившись, вернется обратно. Для данного вида измерения важна диэлектрическая проницаемость продукта измерения. Прибор применяется для измерения уровня различных жидких веществ.



Ультразвуковой уровнемер Easytrek

Принцип работы ультразвукового преобразователя уровня основан на измерении времени, необходимого для пролета акустического сигнала генерируемого излучателем прибора и отраженного от поверхности воды и принятого все тем же излучателем преобразователя уровня. Преобразователь уровня фактически измеряет время пролета с генерируемого акустического сигнала, необходимое для пролета его до поверхности воды и обратно. Для данного вида измерения важно, чтобы излучатель и вода были перпендикулярны.

Микроволновый уровнемер Microtrek

Принцип работы микроволнового преобразователя уровня основано на на генерации преобразователем уровня высокочастотных электромагнитных импульсов, распространяясь по зонду или волноводу отражаться от поверхности раздела фаз (измеряемый продукт — газовая среда), где происходит значительное и резкое изменение диэлектрической постоянной. Это изменение и считается электроникой прибора как уровень воды. Излучаемые прибором электромагнитные импульсы имеют, низкую мощность и распространяются вдоль металлической направляющей, что позволяет избежать потерь энергии импульса. Это позволят допустить что амплитуда распространяемого и отражаемого импульса одинаковая и не зависит от применяемого типа зонда и его длины. Для данного вида измерения важна диэлектрическая проницаемость продукта измерения.

Емкостной уровнемер Nivocap

Работа емкостного преобразователя уровня основана на принципе изменения емкости конденсатора, который образуется с одной стороны измерительным зондом (прибора), с другой стороны опорным зондом, которым обычно является проводящая стенка емкости или дополнительно установленный опорный зонд. Изолятор-диэлектриком конденсатора в таком случае будет являться вода. В зависимости от уровня воды, емкостные датчики уровня будут изменять емкость конденсатора, значение которого оборудование преобразует в аналоговый выходной сигнал 4-20мА. Стенка емкости, в которую установлен прибор, должна быть из легко проводящего материала (металлическая) и должна располагаться строго параллельно зонду прибора. При не соблюдении этих требований, необходимо использовать прибор с ответным зондом. При первом применении уровнемера необходимо провести его калибровку на пустой емкости и на полностью заполненной емкости для определения преобразователем уровня необходимых параметров измерения уровня.

Гидростатический уровнемер Nivopress D

Преобразователи уровня гидростатического принципа действия используются для непрерывного контроля за уровнем гидростатического столба воды, находящегося в емкости. Следует учитывать, что зная заранее плотность среды, электроника прибора позволяет пересчитывать измеренное значение давления в высоту измеряемого в емкости столба жидкости. Конструкция датчика имеет в своем составе мембрану, которая соединена с сенсорным элементом, работающим в зависимости от модификации датчика либо на полупроводниковомпринципе действия, либо на емкостном принципе действия. Вам необходимо принять к сведению, что размещать преобразователь уровня необходимо максимально ближе ко дну резервуара, для уменьшения зоны не чувствительности уровнемера и увеличения рабочего диапазона измерения датчиком уровня.

Скважинный уровнемер Nivopress N

Скважинный преобразователь уровня разработан и используется для измерения параметра гидростатического давления столба измеряемой жидкости различной высоты, который не должен превышать заводскую калибровку прибора. Имея измеренное значение давления контролируемого столба жидкости, и зная ее плотность, электроника скважинного преобразователя уровня позволяет пересчитывать измеренное давление в измеряемую высоту этого столба жидкости (плотность применяется равной 1000 кг/м3). Конструктивно, данные датчики имеют в своем составе мембрану, которая соединена с сенсорным элементом, работающим либо на емкостном, либо на полупроводниковом принципе. Так как принцип работы прибора позволяет измерять уровень продукта только выше мембраны преобразователя уровня, то для уменьшения значения «мертвой», не измеряемой зоны, гидростатический датчик уровня желательно размещать максимально ближе от дна емкости.

Магнитострикционный уровнемер Nivotrack

Принцип действия магнитострикционного преобразователя уровня следующий: внутри полой направляющей находится волновод, который образует катушку и по которой проходят импульсы тока. Поплавок передвигается по направляющей и в нем размещен магнит. Перемещающийся по волноводу магнит и возникающие магнитные токовые поля генерируют импульсы продольной деформации, которые распространяются по волноводу и измеряемые пьезоэлементом, конструктивно расположенным в центре. Электроника датчика анализирует измеренные значения, измеряет время распространения этих импульсов и позволяет преобразовывать эти измеренные значения в выходной токовый сигнал 4-20 мА.

Поплавковый магнитный указатель уровня с байпасной камерой Nivoflip

Использование этого преобразователя уровня позволяет непрерывно и визуально следить за уровнем воды в закрытых или открытых резервуарах, в емкостях с избыточным давлением. Установка байпасной (измерительной) камеры вплотную к емкости осуществляется по принципу сообщающихся сосудов, при этом создаются одинаковые условия и в измерительной камере и в емкости с измеряемым продуктом. Конструктивно поплавок оснащается системой с постоянным магнитом, по средством которого осуществляется передача измеренных значений уровня на размещенный на корпусе сигнализатора локальный индикатор. Используемая система магнитов в поплавке зависит от выбранного способа индикации, указываемого при заказе прибора. Индикация может либо активизировать флажковые магнитные пластины, которые соответствуют уровню измеряемой жидкости, либо осуществляют взаимодействие с магнитный удаленным цифровым указателем. Снимать показания можно визуально в соответствии от положения вертикально расположенных флажков, или при заказе такой модификации, снимать информацию с локального индикатора.



Для сигнализации о переполнении или опустошении в резервуаре, можно использовать следующие датчики предельного уровня воды в резервуаре. Сигнализатор уровня воды при достижении определенной точки срабатывания, будет замыкать или размыкать реле, которое будет заведено на механизм, который будет отключать или включать подачу воды в резервуар, или предупреждать звуковым сигналом.

Магнитный поплавковый сигнализатор уровня Nivopoint

В основе метода поплавкового измерения, как видно из названия, является поплавок (или несколько поплавков). Внутри поплавка, перемещаемого по направляющей, расположен магнит который переключает микропереключатели, меняя свое состояние. Одной из важных характеристик поплавкового сигнализатора предельного уровня является высокая точность срабатывания по измерению уровня ± 1 мм. Количество точек может быть не более 5 шт на одной направляющей и с удлинением не более 3 метров. Область применения описываемого метода широкая. Но к недостаткам метода поплавкового измерения уровня можно отнести его невозможность работы в средах с образованием налипания, отложений осадка и примесей на поплавке и направляющей, не возможность надежной работы средах вызывающих коррозию поплавка и коррозию направляющей (необходимость применения версии прибора с покрытием). Поплавковый метод сигнализации уровня может также успешно использоваться для контролирования уровня сильно пенящихся продуктов.

Магнитный сигнализатор уровня Nivomag

Измерение предельного уровня воды в емкости с использованием поплавковый метода измерения уровня является одним из наиболее простым и дешевым методом измерения предельного уровня продукта. Металлический поплавок размещается на одном конце штанги датчика, на другом его конце установлен магнит, перемещение поплавка в воде вызывает перемещение магнита, который через герметичную стенку датчика управляет герконовым релейным выходом с памятью положения. Шарнирный механизм с частью штанги с магнитом может быть предварительно защищен от агрессивного воздействия воды дополнительно устанавливаемым силиконовым колпачком.

Главным преимуществом использования датчика является его простота в использовании, отсутствия питания и высокую надежность. Релейный выход прибора работает в режиме переключающегося типа.

Поплавковый сигнализатор уровня Nivofloat

Поплавковый выключатель NivoFLOAT является наиболее простым прибором для сигнализации о переливе. Наиболее распространенное применение данного прибора это защита насоса от сухого хода, а также управление его работой (отключение при достижении верхнего уровня и его включение при достижении верхнего положения)

Поплавковый выключатель Nivofloat бывает двух видов:

  • круглой формы — для применения в продуктах без возможности налипания на корпус прибора

  • грушевидной формы — для применения в сточных водах, где возможно налипание продукта измерения на корпус прибора.

Емкостной сигнализатор уровня Nivocap CK

В основе принципа работы датчика уровня емкостного принципа лежит так называемый принцип изменения ёмкости образовываемого проводимой стенкой или опорным зондом и измерительным зондом конденсатора. В качестве диэлектрика изолятора в этом конденсаторе выступает непосредственно вода. В зависимости от уровня воды, будет изменяться емкость конденсатора. На основе измеренного значения электроника прибора осуществляет управление дискретным релейным выходом.



Вибрационный сигнализатор уровня Nivoswitch

Принцип действия датчика основывается на изменении среды, в которой происходит колебание вибрирующей части вилки, которая вызывает изменение подсоединенной массы колебательной системы, это в свою очередь изменяет собственную резонансную частоту колебания. Излучатель датчика генерирует колебания, а приемник датчика их воспринимает. При размещении вилки в воду собственная резонансная частота колебания вилки изменяется, это изменение отслеживается приемником.

Кондуктивный сигнализатор уровня Nivocont K

Работа сигнализатора уровня основана на принципе электропроводности жидкости с допустимой проводимостью не менее 10 мкСм/см. Для контроля уровня электроды сигнализатора погружаются в ёмкость, которые вместе с его стенкой, если она сделана из проводящего материала или дополнительного опорного электрода являются контактами в общей электрической цепи.

Для консультации связывайтесь с нашими специалистами по телефону 8(495) 960-28-32 или отправляйте запрос на электронную почту [email protected]

Датчики уровня воды, топлива, жидкости

Датчики уровня

Статус: В наличии

Датчики уровня воды, топлива и другой жидкости

Для поиска необходимого прибора перейдите в раздел ДАТЧИКИ УРОВНЯ

Назначение датчиков уровня воды, топлива и другой жидкости

Датчики уровня применяются в различных отраслях промышленности, сельском хозяйстве, ЖКХ, строительстве, транспорте для контроля наличия жидкости и контроля уровня жидкости в емкостях. Для различных задач и различных типов жидкости могут использоваться датчики определения и контроля уровня различной конструкции и принципа действия.

Классификация датчиков уровня

По типу конструкции датчики определения уровня жидкости можно разделить на следующие типы:

  • Стержневые кондуктометрические датчики уровня воды, топлива, жидкости;
  • Поплавковые датчики уровня воды, топлива, жидкости;
  • ультразвуковые датчики уровня воды, топлива, жидкости;
  • гидростатические датчики уровня воды, топлива, жидкости;
  • лазерные датчики уровня воды, топлива, жидкости.

Многообразие типов датчиков измерения уровня, объясняется тем, что различные контролируемые жидкости имеют различные свойства, и для измерения их уровня в уровнемерах используются принципы действия, основанные также на различных физических методах, в зависимости от контролируемой жидкости. Выпускаются датчики определения уровня воды, уровня топлива, уровня других жидкостей.

Стержневые кондуктометрические датчики уровня

Стержневые датчики уровня предназначены для контроля двух и более уровней жидкости (воды. топлива, другой жидкости) в резервуарах открытого типа со стенками, выполненными из изоляционного материала:
3-х электродный датчик контролирует два уровня; 4-х электродный датчик контролирует три уровня жидкости в резервуарах со стенками, выполненными из изоляционного материала; 5-ти электродный датчик контролирует четыре уровня жидкости.

Поплавковые датчики уровня

Поплавковые датчики уровня – надежные устройства для измерения уровня жидкостей. Поплавковые датчики уровня могут применяться для контроля уровня самых разных продуктов, например сточных вод, химически агрессивных жидкостей или пищевых продуктов. Поплавковые датчики уровня устойчивы к пене и пузырькам в жидкости и могут работать с вязкими жидкостями. Датчики уровня применяются для измерения как текущего, так и предельного (максимального или минимального) уровня жидкости.

Погружные датчики уровня жидкости

Погружные датчики уровня предназначены для непрерывного измерения уровня жидкостей, не агрессивных к материалу корпуса PVC (поливинилхлорид) и нержавеющей стали. Благодаря открытой мембране датчики могут применяться для измерения уровня вязких субстанциях.

Для измерения уровня жидкости или воды используются датчики механического (поплавковые, вибрационные, байпасные), гидростатического, электрического (кондуктивные, емкостные), магнитного, оптического принципа работы, а также уровнемеры использующие принципы эхолокации и радиолокации. Датчики функционально делятся на сигнализаторы предельного уровня и уровнемеры. Измерение уровня воды и жидкости может быть выполнено контактным и бесконтактным методом.

Датчики уровня жидкости имеют следующие преимущества:

  • высокую надежность;
  • могут использоваться для определения уровня воды. топлива, химических соединений, других жидкостей;
  • длительный срок эксплуатации датчика;
  • простой способ установки и монтажа;
  • длительный гарантийный срок;
  • возможность установки нескольких датчиков, подключенных к одному контроллеру;
  • выгодное соотношение цены и качества.

Ультразвуковые датчики уровня жидкости

В ультразвуковых датчиках главными элементами являются электронные схемы. Они вырабатывают ультразвуковой импульс, проходящий через воздух в резервуаре и отражающийся к сенсору от границы жидкость / воздух. Время, в течение которого возвращается отраженный сигнал, служит основным критерием для измерения уровня жидкости. Могут использоваться для определения уровня воды. топлива, других жидкостей.

Лазерные датчики измерения уровня жидкости

Лазерные датчики подходят не для каждой жидкости. Он должен использоваться только для непрозрачной среды, чтобы она смогла отразить лазерный луч. Основное его применение – дистанционное измерение уровня среды. Конструктивно этот датчик представляет собой лазерный дальномер, который очень точно показывает уровень жидкости. Могут использоваться для определения уровня воды. топлива, других жидкостей.

Гидростатические датчики измерения уровня жидкости

Гидростатический датчик – это устройство, которое помещается на дно резервуара для измерения давления воды. Оно прямо пропорционально её уровню. Преимущество такого датчика в том, что он может измерять уровень не только чистой, но и сточной воды. Могут использоваться для определения уровня воды. топлива, других жидкостей.

Области применения датчиков уровня жидкости

Датчики уровня жидкости имеют широкие возможности применения в промышленности и народном хозяйстве:

  • в сельском хозяйстве для работы с системами полива, жидкими удобрениями, горюче-смазочными материалами для спецтехники,
  • в отраслях пищевой промышленности для контроля всех видов жидкостей: молока, напитков, минеральной и питьевой воды, пива, алкоголя и других,
  • в нефтехимической промышленности для контроля уровня нефти, нефтепродуктов, бензина, масла, ГСМ,
  • в фармацевтической отрасли для контроля производства различных жидких препаратов,
  • в теплоэнергетике, металлургии, горнодобывающей отрасли для контроля уровня воды, в том числе подземных вод, жидких материалов,
  • в системах производства, хранения воды, в системах водоснабжения, водоотведения, канализации различных предприятий.

Купить датчики уровня жидкости по выгодной цене

Купить по низкой цене датчики определения уровня воды. топлива, жидкости в Ростове-на-Дону, Ростовской области, в Краснодаре и Краснодарском Крае, Ставрополе и Ставропольском Крае, Волгограде и Волгоградской области, в городах: Нальчик, Владикавказ, Грозный, Махачкала и других городах Юга России можно в нашей компании. Все покупатели могут получить бонусы и подарки!

Доставка датчиков уровня по РФ

Мы доставим датчики уровня в течении одного — двух дней в города: Ростов, Таганрог, Новочеркасск, Азов, Шахты, Волгодонск, Сальск, Краснодар, Сочи, Новороссийск, Анапа, Тихорецк, Тимашевск, Туапсе, Геленджик, Ейск, Черкесск, Нальчик, Владикавказ, Грозный, Майкоп, Армавир, Волгоград, Элиста, Астрахань, Ставрополь, Невинномысск, Минеральные Воды, Кисловодск, Пятигорск, Железноводск, Махачкала по выгодной цене.

Техническая документация и гарантии на датчики уровня

На все виды датчиков уровня воды, топлива, жидкости наша компания представляет полный пакет сопроводительных документов и технической документации. Все приборы имеют длительный срок эксплуатации и обеспечиваются заводской гарантией и сервисным обслуживанием. Инженеры нашей компании готовы предоставить самую подробную информацию о датчиках уровня и способах их установки.

Электродный датчик уровня воды

Сингапур

*** Прокрутите страницу вниз, чтобы узнать о покупке
этого датчика уровня воды и его металлических стержней.

Электродный датчик уровня воды также известен как «датчик уровня проводимости».

Электродный датчик обычно требует физического контакта с водой для определения уровня воды. Вода действует как сопротивление. Небольшой электронный ток будет проходить через воду, что помогает датчику определять уровень воды. По этой причине не все жидкости могут использовать этот датчик для обнаружения. Одним из примеров является масло, которое по своей природе обладает изолирующими свойствами. Если вам нужно измерить уровень непроводящей жидкости, рассмотрите возможность использования ультразвукового датчика уровня воды.

Для типичного определения уровня воды в резервуаре или дождевой воды электродный датчик является доступным и широко используемым методом определения количества воды в резервуаре по сравнению с другими методами определения уровня воды.

Электродный датчик для определения уровня воды

Для работы электродного датчика требуется не менее двух точек контакта. Для электрода только с одним датчиком другой конец провода датчика будет подключен к металлическому резервуару (обычно из нержавеющей стали). Металлический резервуар будет действовать как второй зонд. Если резервуар не металлический или вы не хотите подключать провод датчика к резервуару, вы можете использовать двухзондовый электрод.

Для обнаружения нескольких уровней воды вам потребуется больше датчиков. Вы можете разместить до 5-кратного зонда для определения уровня воды 3-4 раза. Если вам нужно различать большее количество уровней воды, вы можете рассмотреть возможность использования ультразвукового датчика уровня воды, который может обеспечить более высокое разрешение определения уровня воды.

Иллюстрация с сайта.

Ссылка:

  • https://www.ia.omron.com/support/guide/33/introduction.html
  • http://www.omron-ap.com/service_support/technical_guide/level_switch/further_information.asp

Держатель электрода (PS-5S)


Иллюстрация с веб-сайта.

Доступны модели с разным количеством датчиков.

  • ПС-5С (на 5 стержней)
  • ПС-4С (на 4 стержня)
  • ПС-3С (на 3 стержня)

Диаметр монтажного отверстия для выреза электрододержателя: Ø 65 мм
(Запасная модель, полный рупор 3/4″ MB7052XL, корпус 3/4″ NPS WR)

Сменная модель от Panasonic

В зависимости от наличия на складе мы может заменить запасы моделями Panasonic. Это совместимые детали.

  • PS-5R
  • PS-4R
  • PS-3R

Проверьте ниже, чтобы заказать сегодня.

Купить Электрод Датчик уровня воды

  • Держатель электрода
  • Стержень электрода
  • Большая гайка держателя (диаметр 54 мм)
  • Крышка держателя

*** Детали продаются отдельно по отдельности.



Артикул:

  • Технический паспорт OMRON
  • Технический паспорт Panasonic
  • https://www.ia.omron.com/products/family/255/feature.html

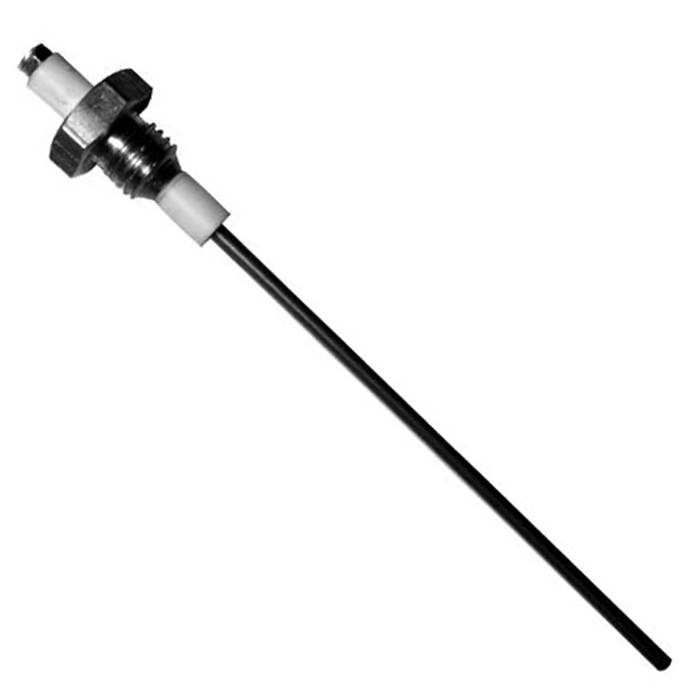

Электрод-зонд или стержень

Иллюстрация с веб-сайта.

Ссылка:

  • http://www.omron-ap.com/service_support/FAQ/FAQ00743/index.asp
  • https://www.ia.omron.com/products/family/257/lineup.html

Контроллер датчика уровня воды

Датчик уровня воды работает вместе с контроллером 61F-GP-N , образуя сеть переключающих реле. Эти реле могут быть активированы, когда уровень воды достигает определенного уровня.

Ниже приведена схема подключения от OMRON, на которой показано, как можно подключить конфигурацию электродов с 4 стержнями для измерения уровня воды при критическом уровне воды 3.

Схема подключения контроллера датчика уровня воды.

Информация по установке

Ссылка:

  • https://www.ia.omron.com/support/guide/33/further_information.html

Замена стержня датчика электрода

Стержень датчика электрода может изнашиваться через определенное время операции. Электрод можно заменить. Вы можете отправить фотографии своего электрода и его держателя для получения предложения по замене. Пожалуйста, сообщите нам размер/длину электрода, а также тип жидкости, для которой вы используете электрод.

Учтите также, что если ваш датчик-электрод не работает, также может быть вероятность того, что электронная система датчиков неисправна. Прежде чем приступить к замене электрода, проверьте, находится ли электронная система датчика в хорошем рабочем состоянии.

Отправьте нам свой запрос сегодня.

Другие технологии измерения уровня воды

Щелкните здесь, чтобы просмотреть другие технологии измерения уровня воды на этой странице, или на этой странице, чтобы сравнить другие технологии измерения уровня воды.

Обзор

Обзор переключателей уровня | Промышленная автоматизация OMRON

Ведущий контент

Эти устройства снабжены электродами для определения уровня жидкости. Они нашли широкое применение в водопроводных и канализационных сооружениях зданий и жилых комплексов, промышленных объектах и ​​оборудовании, водоочистных сооружениях и очистных сооружениях, а также во многих других областях применения.

Основное содержание



Что такое регулятор уровня?

Кондуктивный контроллер уровня электрически определяет уровень жидкости. Кондуктивные контроллеры уровня (61F) представляют собой электронные датчики уровня жидкости, используемые в широком диапазоне применений, таких как водоснабжение и канализация для офисных и жилых зданий, промышленные применения для металлургической, пищевой, химической, фармацевтической и полупроводниковой промышленности, а также для измерения уровня жидкости. контроль за сельскохозяйственной водой, водоочистными сооружениями и очистными сооружениями. Когда электроды находятся в контакте с жидкостью, цепь замыкается (жидкость завершает путь для прохождения электричества), и электрический ток, протекающий в этой цепи, используется для определения уровня жидкости. С помощью этого метода можно контролировать различные проводящие жидкости. Определение сопротивления между электродами и его сравнение, чтобы увидеть, больше оно или меньше эталонного сопротивления, используется для обнаружения поверхности жидкости.

  • Верх страницы

Принципы

Принцип работы поясняется на примере подачи воды из водопровода.

Офисные и многоквартирные дома обычно имеют наземный резервуар и надземный резервуар. Вода подается из водопровода в наземный резервуар, перекачивается в надземный резервуар, затем распределяется по этажам.
Когда уровень воды в надземном резервуаре низкий, вода закачивается из наземного резервуара, чтобы пополнить его. Когда уровень воды достигает определенного уровня, насос останавливается. (См. рис. 1.)
Надземные резервуары контролируются таким образом, чтобы поддерживать уровень воды в пределах верхнего и нижнего пределов, как показано ниже.

Рис. 1. Управление подачей воды

Управление насосом по уровню воды (двухполюсный метод)

(1) Когда электрод E 1 не находится в контакте с проводящей жидкостью, как показано на рис. 2, электрическая цепь разомкнута, и между электродами не протекает ток E 1 и Е 3 .
Следовательно, реле X не срабатывает и контакт остается на стороне b.

(2) Когда электрод E 1 находится в контакте с проводящей жидкостью, как показано на рис. 3, цепь замыкается, так как проводящая жидкость замыкает цепь между E 1 и E 3 .
Реле X срабатывает и переключается на сторону а.
Подключив контакты реле к контактору, насос можно включать и выключать.
Однако на практике при наличии только двух электродов рябь на поверхности жидкости вызывает быстрое срабатывание реле.
Эту проблему можно решить, создав самоудерживающуюся цепь. (Конфигурация, показанная на рисунках 2 и 3, может использоваться в качестве сигнализатора уровня воды.)

Рисунок 2. Низкий уровень воды

Рисунок 3. Высокий уровень воды

Контроль уровня жидкости с самоподдерживающейся схемой (трехполюсный метод)

Дополнительный электрод E 2 , а E 1 и E 2 подключаются через контакт a2, как показано на рис. 4. Когда электрод E 1 находится в контакте с проводящей жидкостью (как в пункте 2 предыдущего раздела), реле Х срабатывает и переключается на сторону а. Даже если уровень жидкости падает ниже E 1 , электрическая цепь, образованная через жидкость и электроды, сохраняется E 2 и E 3 , пока контакт a2 замкнут.
Такая схема из электрода Е 2 , а контакт называется самоудерживающейся цепью.
Когда уровень жидкости падает ниже E 2 , цепь через электродную цепь размыкается, что обесточивает реле X, тем самым замыкая размыкающий контакт X. Это позволяет включать и выключать управление реле X между E 1 и Е 2 .
На рис. 5 показана временная диаграмма этого механизма.
Работая так же просто, как и другие возможные применения кондуктивного контроллера уровня, помимо контроля уровня жидкости, включают такие приложения, как обнаружение утечек и различение размеров объектов.

Рис. 4. Цепь самоблокировки

Рис. 5. Временная диаграмма

Примечание: Непроводящие жидкости, такие как масло, нельзя контролировать с помощью этого метода.

  • Верх страницы

Пример конфигурации
Кондуктивные регуляторы уровня

в основном состоят из трех компонентов: регулятора уровня, держателя электрода и электродов.
При выборе продукта выберите каждый из этих компонентов для своего приложения.

Контроль уровня жидкости осуществляется с помощью контроллера уровня 61F, держателя электрода и электродов.

Контроллер уровня 61F
Выберите контроллер уровня в соответствии с методом управления, методом монтажа, обнаруживаемой жидкостью и длиной проводки.

Держатель электрода
Выберите держатель электрода в соответствии с условиями в резервуаре для воды и условиями установки резервуара для воды.
