Cхема подключения ДГУ с АВР к ВРУ / АВР на 3 ввода

24.03.202026.03.2020 от ProKTP

Подключение ДГУ (дизельной генераторной установки) – это совокупность действий, которые должны обеспечивать отсутствие аварийности коммутации электрической подстанции, в основном за счет АВР (автомата ввода резерва). Данные действия являются неотъемлемыми для запуска электростанции и ее дальнейшей бесперебойной работы.

Перед тем, как перейти к подключению ДГУ к сетевому устройству необходимо проверить, что:

Монтажные работы полностью завершены, а дизельный генератор прочно прикреплен к фундаментальной опоре;
Все устройства коммутации находятся на механической блокировке;
Подготовлены кабели соответствующей гибкости и сечений.

Если в наличии имеется инструкция по эксплуатации электростанции, то соответственно там находится схема подключения ДГУ, с помощью которой достаточно произвести грамотное соединение определенных кабелей и клемм (Рис. 1).

В процессе подключения генератора следует произвести подсоединение силового, контрольно-измерительного кабелей, а так же кабеля собственных нужд. Иногда бывают случаи, когда достаточно подключить только силовые кабели, которые являются основными проводами для питания потребителей электрическим током. В однофазной подстанции присутствуют только два силовых кабеля, а в трехфазной их четыре.

Чтобы подключить все четыре провода к трехфазной подстанции, следует выполнить следующие действия:

Каждый из четырех кабелей протягивается к АВР и подсоединяются к определенной шине. Данный метод подключения применим в случае использования четырехполюсной АВР, который потребители берут в эксплуатацию гораздо реже, чем трехполюсный АВР.
При использовании трехполюсного АВР три силовых кабеля подсоединяются к шинам автомата ввода резерва с соответствующими разъемами, а нулевой кабель протягивается внутрь АВР, чтобы объединиться с общим нулем. Этот метод применяется, если в АВР присутствует специальная шина для нуля.
При отсутствии шины для объединения нуля, производится подключение трех силовых провода, а объединение нуля происходит на шине общего назначения, находящейся снаружи автомата ввода резерва, в ГРЩ оборудования (Рис. 2).

Использование контрольно-измерительных кабелей производится, когда ДГУ может запускаться и осуществлять работу автоматически, как только в нее попадает напряжение. При ручном управлении электростанцией необходимость использования этих кабелей отпадает. Существует два способа их подключения для ДГУ с АВР, которые зависят от места нахождения блока контроля сети:

Когда устанавливается обычный АВР, где отсутствует блок контроля сети, то контроль за сетью происходит за счет специальной проверочной панели дизель — генератора, которая обрабатывает сетевое напряжение и способно принимать решение о запуске или остановке генераторной установки, а также распоряжается переключением контакторов в АВР. Данный вариант подключения применяется в основном для стационарных подстанций. Здесь важно предусмотреть некоторые нюансы подключения контрольных кабелей, которые тянутся от панели управления. С помощью этих проводов на панель управления поступает информация о качестве сетевого электроснабжения. Также надо еще произвести подключение сигнального кабеля от контрольной панели к автомату ввода резерва. За счет этого провода панель управления дает команду на переключение контакторов АВР. Схема АВР с ДГУ стационарного типа (Рис. 3).

Когда устанавливается АВР с простой контрольной панелью с внутренним расположением блока контроля сети, то контрольно-измерительные кабели здесь не нужны. В данном случае достаточно лишь подключить два управляющих кабеля от АВР к генераторной установке. После этого блок контроля сети отдаст сигнал для запуска или остановки генератора. Данный способ применяется в основном во всех портативных ДГУ. Схема АВР с ДГУ передвижного типа (Рис. 4).

Что бы ДГУ работала слаженно и корректно необходимо использовать питание собственных нужд, который содержит аккумуляторную батарею для постоянной подзарядки и подогрев охлаждающей жидкости. Подключение провода собственных нужд осуществляется от самостоятельного автоматического устройства ГРЩ потребителя до отдельной колодки генератора, находящейся под управляющей панелью. Иногда бывают индивидуальные решения, где собственные нужды могут иметь дополняющие устройства:

для подогрева масла, а так же для подогрева воздуха внутри специального защитного от разных погодных условий кожуха, которым накрывают генератор;
отдельный щит собственных нужд.

Согласно пункту 1.2.18 ПУЭ существует особая категория электроприемников (ЭП), которые осуществляют бесперебойную работу, считаются безаварийными и могут предотвращать любые угрозы для потребителей электроэнергии. В эту категорию входит АВР на 3 ввода, который питается благодаря трем независимым друг от друга источникам. Но третий источник чаще всего используется только, если происходит исчезновения напряжения на каком-то из двух основных источников. Хотя некоторые потребители, подстраховываясь постоянно содержат его включенным. Таким вариантом энергоснабжения пользуются в основном нефтеперерабатывающие предприятия.

В случае, если третий независимый источник отсутствует, то применяют аккумуляторные батареи, а так же ДЭС или АБП. Если частота в энергосистеме снижается, то что бы обеспечить оптимальный поток электрического снабжения, не следует отключать независимый источник питания автоматическим устройством частотной нагрузки. Электроприемники, относящиеся к особой группе, должны быть оснащены самозапуском и технологическим резервом, подключенным к АВР.

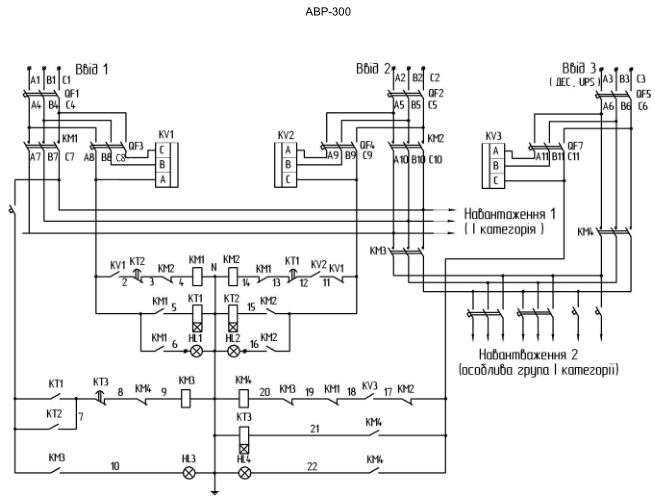

Схема АВР на три ввода, которая имеется в инструкции по эксплуатации ДГУ, наглядно показывает места соединения данных источников питания (Рис. 5).

Находясь в обычном рабочем состоянии, первый и второй независимые источники осуществляют питание первой секции щита, а третий источник питает вторую секцию. Если исчезает напряжение на первом источнике питания, то происходит возвращение якоря пускателя 1КМ1, затем запускается реле времени 1КТ1 и следом 1КL2. Как только замкнулся контакт 1КL2, сразу идет замыкание цепи включения пускателя 1КМ2.

Если напряжение исчезает на третьем источнике питания, то происходит возвращение якоря пускателя 2КМ1, затем запускается реле 2КТ1 и следом 2КL2. Как только замыкается контакт 2КL2, сразу следует замыкание цепи включения пускателя 2КМ2. После этого во второй секции срабатывает переключение на второй источник питания.

Бывает, что в одно и то же время случается исчезновение напряжения на первом и третьем источниках питания. В таком случае первая и вторая секции через 0,5 секунд подключаются ко второму источнику питания. При этом срабатывает пускатель 1КМ2, а затем 2КМ2.

При исчезновении напряжения на первом или втором источниках питания, а также в случае несрабатывания АВР вводов происходит возвращение якорей пускателей 1КМ1 и 1КМ2. Их контактные проводы, соединенные между собой в определенной последовательности замыкают цепь реле времени КТ1. Спустя одну секунду включается реле KL1. После того, как контакт KL1 замкнулся, следует замыкание цепи включения пускателя КМ1. Первая секция автоматически подсоединяется к третьему источнику питания.

Когда исчезает напряжение сразу на двух источниках питания (первом и втором), то электроприемники автоматически подлежат отключению. Но питание особой группы ЭП, которое подключено к третьему независимому источнику остается включенным.

Когда оптимальная подача напряжения восстановлена, то на первой секции сразу же срабатывает включение пускателя 1КМ1, а спустя одну секунду следует отключение 1КМ2 или КМ1. На второй секции сразу после восстановления идет включение пускателя 2КМ1, а через секунду отключение 2КМ2 или КМ1.

Также более наглядным примером является схема АВР с ДГУ, где имеет место подача напряжения 380 В от трех независимых источников питания. В данном случае третьим источником питания является дизель генераторная установка (Рис. 6).

Важным нюансом этой схемы является то, что если два ввода отключаются вручную или при аварийной ситуации, в любом случае автоматически осуществляется запуск ДГУ вместе с одновременным подключением нагрузки. Когда восстанавливается напряжение хотя бы на одном из вводов, также автоматически производится переключение в исходный режим работы.

Автоматический ввод резерва (АВР) и автозапуск дизельного генератора

АВР — автоматический ввод резервного питания для восстановления электроснабжения потребителей. Также часто встречается наименование — Automatic Transfer Switch, ATS (не путать с AVR — Automatic Voltage Requlator — автоматический регулятор напряжения дизель-генератора). Задача АВР — наблюдение за параметрами электрической сети, и для этого могут использоваться реле контроля напряжения или блоки с микропроцессорами).

Конструкция представляет собой шкаф или щит АВР с контакторами, а также рубильниками, либо автоматами с моторным приводом. Внутри вмонтированы панели, на которых установлены силовые и управляющие устройства. Шкафы обычно имеют три кабельных входа: вводные – сетевой и от ДГУ и отходящая линия на нагрузку. В силовую часть входят шины (клеммы) вводов, выводные шины (клеммы), соединенные с соответствующими автоматами, контакторы (рубильники, либо автоматы с моторным приводом). Автоматическое управление силовой частью осуществляется при помощи трансформаторов (реле) напряжения, реле времени, контроллеров ДГУ, а также ПЛК – программируемых логических контроллеров. Щит АВР на 2 ввода на автоматах с моторным приводом подходит для использования при номинальных токах 250-6300 А. Когда ток на основном вводе пропадает, специальные электромоторы получают сигнал и взводят пружины нужного выключателя, переключая нагрузку на другой ввод. На всех АВР, как правило, устанавливается лицевая панель с лампами или мнемосхемами, на которой можно отслеживать состояние электроснабжения объекта.

АВР (автомат ввода резерва) для дизельных электростанций

Щиты АВР при токе 60 — 160 А изготавливаются в навесном исполнении, при токе 160 — 400 А – напольном. Шкафы АВР состоят из корпуса и монтажной панели. Конструкция корпуса шкафа обеспечивает ввод питающих и вывод отходящих линий сверху и снизу.

АВР можно реализовать на контакторах, рубильниках с моторным приводом, либо автоматических выключателях с моторным приводом. В состав АВР входят:

Контроллер, трансформаторы напряжения.
Реле контроля напряжения (реле контроля фаз), реле времени.
Контакторы, пускатели.
Автоматические выключатели (QF, SF) с моторным приводом.
Рубильники с моторным приводом.

Основным элементом контроля входного напряжения в схемах АВР является реле контроля напряжения РКН (реле контроля фаз РКФ, монитор контроля напряжения). Реле контролирует величину напряжения, чередование, обрыв фаз, обрыв нулевого провода, перепутывание при подключении фаз и нулевого провода. Варианты реле контроля фаз:

— ABB CM-PVE, SQZ3
— Schneider Electric RM17, RM35
— Siemens 5TT3, 3UG35, 3ug46

Основным коммутирующим элементом являются контакторы (пускатели) или автоматы. На небольшие токи (до 400А) дешевле применить контактор и автоматический выключатель, на большие токи от 1000 ампер — автомат. Если применить в схеме АВР на 630 А контактор, то обмотка контактора при таком большом токе будет находиться все время под напряжением.

Серия ATyS от Socomec – это моторизированные рубильники, имеющие электрическую и механическую блокировки до 3200 А. Электрические команды выполняются моторизированным модулем, который управляется двумя типами логических схем:

Дистанционное управление: переключатель ATyS управляется сухими контактами, переводящими его в положения 1, 0 или 2. Сигналы этих контактов могут поступать от внешних схем управления.
Автоматическое управление: переключатель ATyS 6 выполняет все функции контроля, имеет таймеры и реле для нормального/аварийного переключения.

Переключатели версий ATyS 6e и 6m имеют также возможность дистанционного управления. Моторизированный и управляющий модули могут легко заменяться без отключения питающих кабелей.

Заказ устройств АВР оформляется в виде опросного листа: Скачать опросный лист на АВР

ИБП для контроллеров

При построении схем с использованием логических контроллеров обязательным элементом является ИБП, особенно при работе с ДЭС для I категории электроснабжения. Не рекомендуется использовать для работы контроллера АВР тот же ИБП, что и для нагрузки (в случае неполадок шкаф АВР становится неработоспособным).

Удаленное управление АВР

АВР с возможностью диспетчеризации — удаленный контроль параметров АВР, сетевого напряжения и управление (включение и отключение АВР, переключение на другой ввод) — осуществляется с применением контроллера с RS-232/RS по протоколу обмена данными ModBus/RTU.

Контроллер для запуска АВР

Автоматический ввод резерва с ДГУ можно построить с применением специального контроллера (например, ComAp InteliATS или DSE 335) и шкафа АВР (ЩАВР). Пример работы АВР с двумя вводами (или одним вводом) и ДЭС:

При пропадании напряжения на вводах 1 и 2, реле контроля напряжения отключаются и контакты исполнительного встроенного реле становятся в исходное положение, через время задержки 5 с с выхода контроллера подается периодически сигнал запуска ДГУ длительностью 10 с. Если ДЭС не запустится в течение 52 с, контроллер выдает сигнал «АВАРИЯ ДЭС», пусковой цикл прекращается. Питание контроллера ДГУ при отсутствии напряжения 220 осуществляется от ИБП.

При восстановлении напряжения на вводе, контактор питания ВРУ от ДГУ отключается, сигнал «СТОП» подается с задержкой на ДГУ, он будет работать 15 с. на холостом ходу для охлаждения.

Типовые варианты исполнения АВР:

2 ввода и 1 нагрузка;
2 ввода и 2 нагрузки с секционированием;
2 ввода с приоритетом первого ввода;
2 ввода и ввод от ДЭС, с секционированием или без него;
1 ввод и ввод от ДЭС.

Шкафы АВР на 3 ввода являются одними из самых надежных источников питания и используются для потребителей первой категории надежности электроснабжения. Щиты АВР на 3 ввода работают по двум схемам:

1 — Одна секция потребителей питается от трех независимых линий. Нагрузка будет подключена туда, где нормализовано напряжение.

2 — Две секции потребителей работают от двух линий, которые независимы друг от друга. Третий ввод подключается к запасному источнику питания, который в случае аварийной ситуации подключается к одной из секций.

Вводно-распределительное устройство (ВРУ) с АВР используется для приема и учета электричества, а также для защиты зданий от короткого замыкания или перегрузки. Шкафы ВРУ с АВР состоят из блока введения и вывода кабеля, АВР и блока учета потребляемого электричества.

Запросить коммерческое предложение

Щит АВР для запуска дизельного генератора может работать в автоматическом или в ручном режиме (в зависимости от степени автоматизации ДГУ и панели управления). Когда на вводе 1 прекращается подача электричества, АВР отправит сигнал для запуска генератора. После того как генератор начнет нормально функционировать, и напряжение на втором вводе достигнет нужного уровня, механизм переключится на резервный источник. Благодаря установленному реле времени второй ввод не будет подключен к генератору, пока он не начнет работать в штатном режиме. Как только на основном источнике будет восстановлена подача электроэнергии, генератор будет отключен, а питание переключится на ввод 1.

Типовые схемы АВР + подключение ДЭС: Скачать буклет

В главных распределительных щитах (ГРЩ) АВР переключает нагрузку между вводными автоматами от сети и резервным питанием от дизель-генераторных установок (дает команды на запуск и остановку). Даже если переключение будет моментальным, пройдет время, пока запустится ДГУ, поэтому выставляются задержки (уставки от 10 секунд и более обезопасят систему от ложного срабатывания АВР в случае просадки напряжения).

Цены на шкафы АВР для дизель-генераторов производства Техэкспо

Запросите коммерческое предложение — напишите на [email protected]

Видео: АВР на рубильнике с моторным приводом фирмы Socomec, ток 400 А: перекидной рубильник, модуль питания и управление. Предварительно вводятся величина напряжения контроля, время задержки, приоритет ввода. Переключение контактов всегда происходит через нулевое значение. При подаче напряжения питания на Ввод 1 и Ввод 2, питание подается от 1-го ввода на нагрузку. В случае пропадания напряжения на основном вводе, происходит переключение на 2-й рабочий ввод. При восстановлении нормального напряжения на основном вводе, щит переключается на 1-й ввод.
