Руководство по видеокабелям и входам на компьютерных мониторах

Подробный обзор интерфейсов видеовходов, используемых в ЖК-мониторах. С появлением нового поколения интерфейсов все большее число ЖК-мониторов имеют несколько разных интерфейсов. Качество изображения и простота использования, вероятно, будут зависеть от того, насколько хорошо пользователь знает и использует уникальные характеристики каждого интерфейса при подключении соответствующих устройств.

Примечание. Ниже представлен перевод с японского «Курса IT Media LCD Display II, часть 2», опубликованного 16 декабря 2008 г. Copyright 2011 ITmedia Inc. К английскому переводу добавлена ​​информация о Mini DisplayPort.

ЖК-мониторы оснащены широким набором входных видеоинтерфейсов

В связи со спросом на мониторы с более высоким разрешением и распространением устройств высокой четкости типы входных видеоинтерфейсов (далее — «интерфейсы»), используемые в ЖК-мониторах, продолжают распространяться. Более чем вероятно, что значительное число пользователей, столкнувшихся с ЖК-мониторами, включающими несколько систем ввода, задались вопросом, что к какому терминалу подключать. В этой статье мы обсудим один за другим основные интерфейсы, используемые сегодня. Но сначала давайте дадим обзор доступных типов интерфейсов.

Интерфейсы для ЖК-мониторов, предназначенные для использования с ПК, можно разделить на две категории: аналоговые интерфейсы, оставшиеся со времен ЭЛТ-мониторов, и цифровые интерфейсы, разработанные совсем недавно. Аналоговый интерфейс включает в себя дополнительные этапы преобразования цифровых сигналов внутри ПК в аналоговые сигналы для вывода и преобразования этих аналоговых сигналов обратно в цифровую форму с помощью ЖК-монитора, принимающего сигнал. Эта серия действий может ухудшить качество изображения. (Качество изображения также зависит от качества пути, используемого при преобразовании аналогового сигнала в цифровой.) Цифровой интерфейс обеспечивает превосходное качество изображения, поскольку он передает цифровые сигналы без преобразования или модификации.

Интерфейсы LCD-мониторов также можно сгруппировать по различиям в подключаемых устройствах. Основными категориями здесь являются входы с ПК и входы с аудио-видео (AV) устройств. Вход ПК обычно включает один из следующих пяти типов интерфейса: D-Sub для аналоговых соединений; DVI-D для цифровых соединений; DVI-I, совместимый как с аналоговыми, так и с цифровыми соединениями; а также HDMI и DisplayPort, представляющие новое поколение интерфейсов для цифровых соединений. Другие более современные адаптеры вводят и выводят RGB-сигналы ПК и ЖК-мониторы, используя USB в качестве интерфейса видеовхода.

Основными входными AV-интерфейсами являются композитное видео, S-Video, компонентное видео, D1–5 и HDMI. Все они, кроме нового стандарта HDMI, используют аналоговые соединения. Как и в случае с компьютерным входом, цифровое соединение HDMI обычно обеспечивает лучшее качество изображения для входа AV, чем различные аналоговые интерфейсы соединения.

Стоит отметить, что, хотя HDMI был разработан для использования с AV-входом и выходом, стандарт также поддерживает вход и выход ПК. Среди ЖК-мониторов, оснащенных портами HDMI, некоторые из них официально поддерживают ввод с ПК, а другие, независимо от того, могут ли они отображать ввод с ПК, официально не поддерживают ввод с ПК.

Начало страницы

D-Sub и DVI: стандартные интерфейсы для ПК

D-Sub и DVI являются текущими стандартными интерфейсами в средах ПК.

Официально известный как D-Sub miniature, D-Sub используется не только для дисплеев. Он также используется для последовательного порта, параллельного порта, SCSI и других разъемов, причем количество контактов разъема зависит от цели использования. Однако эти стандарты разъемов редко, если вообще когда-либо, встречаются в ПК для общего личного использования, поскольку большинство таких приложений перенесено на USB.

При использовании в качестве интерфейса монитора порт D-Sub также известен как порт VGA, стандарт аналогового соединения, который существует уже некоторое время. Разъем представляет собой разъем DE-15 с 15 контактами в трех рядах, часто называемый «15-контактным разъемом mini-D-Sub» или «15-контактным разъемом D-Sub». (В некоторых разъемах не используются неиспользуемые контакты.) D-Sub в настоящее время является наиболее широко используемым интерфейсом монитора, совместимым с очень большим количеством ПК и ЖК-мониторов.

Стандарт цифрового визуального интерфейса (DVI) использует один из трех типов разъемов: DVI-D для цифрового подключения; DVI-A для аналогового подключения; и DVI-I, совместимые как с цифровыми, так и с аналоговыми соединениями. Разъем DVI-A для аналогового использования обычно не используется, и им можно пренебречь при выборе мониторов.

Имейте в виду, что существует два основных типа цифровых подключений DVI-D: одноканальное и двухканальное. Для одноканального соединения DVI-D максимальное отображаемое разрешение составляет 1920 × 1200 пикселей (WUXGA). Для более высоких разрешений (например, 2560 × 1600 пикселей) требуется двухканальное соединение DVI-D, обеспечивающее удвоенную пропускную способность одноканального DVI-D (7,4 Гбит/с или выше). Чтобы использовать двухканальное соединение DVI-D, вход DVI-D на стороне ЖК-монитора, выход DVI-D на стороне ПК и кабель DVI-D должны быть совместимы с двухканальным соединением DVI-D. стандарт.

DVI-I, другой стандарт DVI, может использоваться как с цифровыми, так и с аналоговыми соединениями, в зависимости от используемого кабеля монитора. Поскольку аналоговый сигнал DVI-I совместим со стандартом D-Sub, аналоговое соединение может быть выполнено с помощью кабеля монитора с разъемом D-Sub на одном конце и разъемом DVI-I на другом. В зависимости от кабеля и разъемов на стороне ПК и на стороне ЖК-монитора также можно использовать переходник для соединения разъема DVI-I с разъемом D-Sub.

Кабели монитора с разъемами DVI-I на обоих концах были доступны в одно время. Сегодня это редкость, поскольку эта конфигурация затрудняла определение того, было ли соединение цифровым или аналоговым, и часто вызывала проблемы с подключением. Наличие разъемов DVI-I как на стороне ПК, так и на стороне ЖК-монитора может привести к путанице. В таких случаях идеальной конфигурацией является цифровое соединение с помощью кабеля DVI-D.

Начало страницы

Три примера цифровых интерфейсов нового поколения

Как новейшие цифровые интерфейсы, мультимедийный интерфейс высокой четкости (HDMI), DisplayPort и Mini DisplayPort привлекли значительное внимание. Все стандарты позволяют передавать как аудио-, так и видеосигналы в цифровом виде по одному кабелю; все предлагают легкое подключение и удаление кабеля.

Форма разъемов HDMI, DisplayPort и Mini DisplayPort напоминает разъем USB серии A (со стороны USB-хоста, например ПК). В разъемах отсутствуют винты, что позволяет легко вставлять и снимать кабели. (Недостаток: это облегчает смещение кабельного соединения, если рука или нога зацепится за кабель.)

Слева — гнездовой разъем HDMI (тип A); посередине — гнездовой разъем DisplayPort; справа — гнездовой разъем Mini DisplayPort. Разъем HDMI имеет 19 контактов. Разъемы DisplayPort и Mini DisplayPort имеют 20 контактов и асимметричный (слева направо) разъем. (Стандарт HDMI также определяет 29-контактный разъем типа B, совместимый с разрешением выше 1080p.)

Стандарты HDMI, DisplayPort и Mini DisplayPort также совместимы с системой защиты широкополосного цифрового контента (HDCP). Технология, предназначенная для защиты авторских прав на цифровой контент, HDCP позволяет авторизовать как устройства вывода, так и устройства ввода до отображения видео.

Еще одна особенность заключается в том, что видеосигналы HDMI, DisplayPort и Mini DisplayPort могут преобразовываться туда и обратно с помощью стандарта DVI-D, цифрового интерфейса ПК. Используя соответствующий адаптер или кабель-переходник, мы можем выводить видео через разъемы DVI-D, HDMI, DisplayPort и Mini DisplayPort и вводить любой из этих вариантов. Однако в настоящее время эта реализация кажется несовершенной: в некоторых случаях устройства ввода и вывода не полностью совместимы (т. е. видео не отображается).

В то время как HDMI, DisplayPort и Mini DisplayPort могут передавать как аудио, так и видео по одному кабелю, DVI-D может передавать только видео и требует отдельных входных/выходных портов и кабелей для аудио. По этой причине при преобразовании между стандартами DVI-D и HDMI, DisplayPort или Mini DisplayPort по одному кабелю можно передавать только видео. (Некоторые продукты могут передавать звук со стороны DVI через адаптер преобразования.)

Давайте более подробно рассмотрим технологии HDMI и DisplayPort.

Начало страницы

HDMI, новый стандарт цифровых интерфейсов, совместимый с видео высокой четкости

В настоящее время стандартный интерфейс для устройств (в первую очередь телевизоров и записывающих устройств) HDMI был создан в декабре 2002 года Sony, Toshiba, Thomson Multimedia, Panasonic (ранее Matsushita), Hitachi и Philips во главе с Silicon Image. Видеосигналы HDMI основаны на стандарте DVI-D, цифровом интерфейсе RGB, используемом в ПК, к которому были добавлены функции передачи звука и управления цифровыми правами (DRM). HDMI предназначался в основном для использования в качестве цифрового видео- и аудиоинтерфейса для бытовой электроники и аудио-видео оборудования.

В дискуссиях о HDMI неизбежен вопрос функциональных различий между версиями стандарта HDMI. В таблице ниже приведены основные различия. Существуют значительные различия в функциях, реализованных между версиями HDMI до версии 1. 2a и версиями HDMI 1.3 и выше.

Поскольку версии HDMI обратно совместимы, мы по-прежнему можем вводить и выводить видео и аудио, если выходная сторона совместима с версией 1.3 или выше, а входная сторона — с версией 1.2a или ниже. Однако если устройство вывода использует функции, реализованные в версии 1.3 или более поздней, эти функции будут отменены на устройствах ввода, соответствующих версии 1.2a или более ранней.

Между прочим, в то время как HDMI 1.3 включает в себя такие стандарты, как стандарт широкой цветовой гаммы xvYCC и Deep Color, которые могут обрабатывать данные о цвете с разрядностью более 24 бит, эти спецификации являются факультативными. Номер версии, такой как 1.3, — это просто номер применимых технических спецификаций; производители могут выбирать, какие функции включать, в зависимости от конкретного продукта. По этой причине даже продукт, рекламируемый как совместимый с HDMI 1.3a, может не иметь всех функций, поддерживаемых HDMI 1.3a.

Начало страницы

DisplayPort, новейший интерфейс и конкурент HDMI в качестве преемника DVI

Стандарт DisplayPort, официально одобренный в мае 2006 года, представляет собой новый стандарт, выпущенный в мае 2005 года Ассоциацией стандартов видеоэлектроники (VESA) США, отраслевой организацией, которая устанавливает стандарты для интерфейсов, связанных с ПК. В качестве видеоинтерфейса, продвигаемого VESA, группой, состоящей в основном из производителей ПК и мониторов, он призван заменить стандарты DVI и D-Sub в качестве интерфейса для ПК. Тем не менее, нет никаких причин, по которым его нельзя использовать в аудио-видео оборудовании.

Благодаря максимальной скорости передачи 10,8 Гбит/с, совместимости с разрешениями до 2560 × 2048 пикселей или выше, глубине цвета 48 бит (16 бит на цвет RGB) и максимальной частоте обновления 120 Гц (120 кадров в секунду), Характеристики видеоинтерфейса близки к характеристикам HDMI. Однако, в отличие от HDMI, который передает данные для видеосигналов RGB и тактовых сигналов отдельно, он отправляет все видео и аудио на целевое устройство через последовательное соединение, разбитое на микропакеты, называемые единицами передачи.

Поскольку DisplayPort представляет собой последовательный интерфейс, такой как PCI Express, который генерирует тактовый сигнал из данных вместо использования внешних тактовых сигналов, скорость передачи данных и функциональность легко улучшаются. Кроме того, поскольку DisplayPort использует конфигурацию, в которой ЖК-монитор управляется напрямую, это позволяет уменьшить количество компонентов. Еще одним преимуществом является его способность передавать сигналы на расстояние до 15 метров.

В стандарте DisplayPort сторона вывода определяется как исходное устройство, а сторона ввода — как устройство синхронизации. В этой конфигурации исходное и синхронизирующее устройства взаимодействуют друг с другом, что позволяет автоматически настраивать передачу на оптимальное разрешение, глубину цвета и частоту обновления. Аудио- и видеоданные могут передаваться через комбинацию одиночных, двойных или четырехкратных каналов, называемых дорожками, и двух скоростей передачи данных (1,62 Гбит/с и 2,7 Гбит/с). Минимальная конфигурация — одна полоса со скоростью 1,62 Гбит/с; максимум — четыре полосы по 2,7 Гбит/с каждая, всего 10,8 Гбит/с.

Поддерживаемые аудиоформаты и другие атрибуты являются важными элементами устройств синхронизации. Для аудио требуется совместимость с 16-битной линейной ИКМ (32/44,1/48 кГц). Другие форматы являются необязательными. Тем не менее, стандарт совместим с форматами вплоть до аудио высокой четкости, такими как Dolby TrueHD и DTS HD. Для информации о цвете требуется совместимость с RGB, YCbCr (4:2:2) и YCbCr (4:4:4).

Начало страницы

D-терминал и компонентное видео, аналоговые видеоинтерфейсы, совместимые с видео высокой четкости

Давайте обсудим интерфейсы видеовхода, начиная со стандартов D-Terminal и компонентного видео. Сами видеосигналы идентичны для обоих из них. Видеосигнал состоит из следующих трех типов сигналов: сигнал яркости/синхронизации Y; сигнал Pb (Cb) для разницы между синим и Y; и сигнал Pr (Cr), несущий разницу между красным и желтым. В целом они называются компонентным видеосигналом. Характерной чертой этой технологии является ее способность вводить и выводить высококачественные аналоговые видеосигналы, исключая процесс разделения и объединения видеосигналов.

Порт компонентного видео имеет отдельные разъемы для каждого из трех типов видеосигнала: зеленый разъем для сигнала Y, синий разъем для сигнала Pb (Cb) и красный разъем для сигнала Pr (Cr). В большинстве случаев совместимыми видеоформатами являются 480i, 480p, 720p и 1080i, с разъемами, помеченными Y, Cb и Cr, совместимыми с видео 480i, и разъемами, помеченными Y, Pb и Pr, с видеоформатами более высокого качества.

Хотя компонентные видеопорты обеспечивают более высокое качество и большие преимущества, чем большинство других типов аналоговых видеовходов, они также влекут за собой неудобства, в том числе более сложные соединения (поскольку они используют три разъема) и большие требования к пространству на устройствах, оснащенных такими портами. Кроме того, они не способны передавать управляющие сигналы. В Японии широкое распространение получил стандарт D-терминала, сформулированный Японской ассоциацией электронной и информационной промышленности (JEITA, известная в то время как Японская ассоциация электронной промышленности или EIAJ), в котором представлены собственные усовершенствования по этим вопросам. использовать.

Разъем D-Terminal объединяет три типа компонентных видеосигналов в один кабель и упрощает подключение. Он также включает управляющий сигнал для определения строк сканирования, метода сканирования и соотношения сторон. (Между прочим, он называется D-терминалом только потому, что его разъем имеет форму буквы «D»; буква «D» не означает «цифровой». Сигналы, проходящие через D-терминал и соединительный кабель, являются аналоговыми.) В таблице ниже приведены типы D-терминалов (D1 – 5) и соответствующие видеоформаты. Хотя многие продукты оснащены терминалами D5, совместимыми с видео 1080p, это не указано в официальном стандарте JEITA.

Сравнение качества изображения между компонентным видео и стандартами D-терминала показывает, что компонентное видео с тремя отдельными разъемами обеспечивает более высокое качество изображения благодаря конструктивным характеристикам кабеля и разъема. Многие считают, что эта разница становится еще более заметной с более длинными кабелями.

Начало страницы

S-Video и композитное видео, аналоговые видеоинтерфейсы стандартной четкости

Рассмотрим S-Video и композитные видеопорты. Видео состоит из сигнала яркости и сигнала цвета, объединенных для создания композитного видеосигнала. Композитный видеопорт передает композитный видеосигнал как есть; порт S-Video передает композитный сигнал, разделенный на сигнал яркости и сигнал цвета. Поскольку для объединения и разделения сигналов яркости и цвета требуется меньше обработки, порт S-Video обеспечивает более высокое качество изображения, чем порт композитного видео.

На разъеме RCA с тремя одиночными контактами в ряд желтый контакт представляет собой композитный гнездовой разъем (фото слева). Большинство композитных кабелей имеют форму единого кабеля, который разделяется на три разъема: желтый разъем используется для видео, а красный и белый — для стереоаудио (центральное фото). Гнездовой разъем S-Video (фото справа) с четырьмя контактами.

Кроме того, имеется два типа портов S-Video: S1, который может идентифицировать видео с соотношением сторон 4:3 и 16:9; и S2, который может идентифицировать видео «почтовый ящик» с черными полосами вверху и внизу, для отображения видео с соотношением сторон 16: 9 на мониторах с соотношением сторон 4: 3. Устройство отображения, принимающее видео с соотношением сторон 16:9 или видео в виде почтового ящика, выполняет соответствующее масштабирование для отображения правильного соотношения сторон.

S-Video и композитные порты способны обрабатывать видео до стандартного разрешения NTSC (480i). Скорее всего, в будущем они будут постепенно выводиться из эксплуатации, за исключением приложений, требующих подключения старого видеооборудования, такого как видеодеки VHS или DV-камеры.

Аналоговые видеоинтерфейсы, включая D-терминал и компонентное видео, можно резюмировать следующим образом в порядке убывания общего восприятия качества изображения: компонентное видео, D-терминал, S-видео и композитное видео.

Начало страницы

Некоторые продукты даже используют USB в качестве интерфейса ввода/вывода видео

В заключение вернемся к теме окружения ПК. Некоторые последние продукты используют порты USB для вывода на дисплей ПК. Хотя USB изначально не предназначался для использования в качестве интерфейса дисплея, возникла потребность в более простом способе (более простом, чем использование кабеля D-Sub) для настройки сред с несколькими мониторами, особенно для ноутбуков и недорогих нетбуков.

Большинство таких продуктов представляют собой адаптеры, которые подключаются к ПК с помощью USB и имеют разъемы DVI-D или DVI-I на выходной стороне. Затем они подключаются к ЖК-мониторам. После того как пользователь установит драйвер устройства, ПК распознает адаптер как адаптер монитора. Пользователи могут создать среду с несколькими мониторами в Windows, активировав дополнительный монитор, подключенный к адаптеру, в свойствах дисплея. С точки зрения производительности дисплея эти адаптеры не очень подходят для приложений, требующих высокой скорости отклика; они связаны с небольшими задержками в отражении операций мыши или клавиатуры.

Небольшое количество ЖК-мониторов на рынке использует USB в качестве интерфейса видеовхода, что позволяет выводить и отображать экран ПК через USB-соединение между ПК и ЖК-дисплеем. Они также идеально подходят для ноутбуков и нетбуков, поскольку позволяют пользователям использовать ноутбуки, подключенные к широкоэкранным ЖК-мониторам, на своих офисных столах или дома, а затем использовать ноутбуки для мобильного использования, просто отключив один USB-порт. кабель.

Полное руководство по типам кабелей для мониторинга

Предыдущий пост

Следующий пост

Типы кабелей мониторов, используемых для подключения дисплеев к настольным и портативным ПК, сильно изменились за последние годы. Были улучшены пропускная способность и уменьшена задержка, а также введено множество новых функций. Там, где старые кабели могли передавать только аналоговое видео низкого разрешения, более современные кабели могут передавать цифровое видео и аудио. Некоторые из них также могут работать с питанием, в то время как другие позволяют выполнять расширенное последовательное подключение нескольких мониторов к одной цепочке кабелей.

Собираетесь ли вы купить новый дисплей с определенным разъемом или хотите идентифицировать их на старом экране, вот полное руководство по типам кабелей для мониторинга и тому, что они могут делать.

Какие существуют типы кабелей монитора?

Наиболее распространенные типы кабелей для мониторов, с которыми вы можете столкнуться:

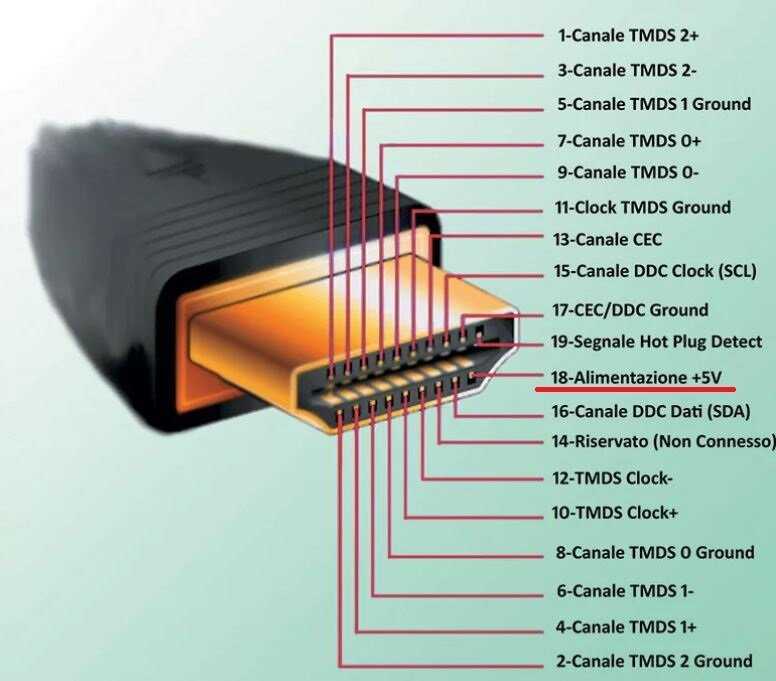

HDMI — основной кабель для передачи аудио и видео, который уже более десяти лет в основном используется в бытовых телевизорах и мониторах, игровых консолях, проигрывателях DVD и Blu-Ray. В некоторых редких случаях он доступен в мини-форме.

DisplayPort — еще один кабель для передачи аудио и видео, который чаще всего используется в настольных мониторах. Кабели DisplayPort традиционно предлагают большую пропускную способность, чем HDMI, хотя это не всегда так. Вы также найдете тип кабеля Mini DisplayPort, который представляет собой миниатюрную версию полноразмерного порта, обычно встречающегося на ноутбуках.

DVI — тип кабеля только для видео, который обычно используется в старых мониторах, видеокартах для настольных ПК и ноутбуках. Обычно встречающийся в форматах DVI-D и DVI-I, некоторое время он также был доступен как Mini-DVI и Micro-DVI.

VGA — более старый аналоговый стандарт кабеля только для видео, получивший известность в начале 90-х.0 с. Поскольку его заменили DVI, HDMI и DisplayPort, его обычно можно найти только на старых мониторах.

USB-C — самый универсальный тип кабеля для монитора. USB-C может одновременно передавать аудио, видео и данные благодаря поддержке протокола DisplayPort Alt Mode. В некоторых случаях мониторы USB-C могут также передавать питание на подключенные ноутбуки, в то время как портативные мониторы USB-C могут полностью питаться от одного USB-C от хост-устройства.

Thunderbolt — запатентованный тип кабеля монитора, который до недавнего времени был ограничен системами на базе Intel, в разных версиях Thunderbolt использовались разные разъемы. Thunderbolt 1 и 2 использовали Mini DisplayPort, а Thunderbolt 3 и 4 — USB-C. Он может поддерживать аудио, видео и данные и имеет одну из самых высоких пропускных способностей среди всех типов кабелей для мониторов.

Компонент — эти красные, зеленые и синие разъемы иногда включаются в мониторы, чтобы предложить тип подключения аналогового видео, который более эффективен, чем VGA. Это может быть полезно для подключения старых DVD-плееров или кабельных телеприставок.

Композитный — более старая альтернатива компонентному кабелю с более низким разрешением (хотя он может передавать как аудио, так и видео). телеприставки.

Другие типы кабелей монитора, которые вы можете увидеть в комплекте с некоторыми дисплеями, включают устаревший оптический аудиоразъем или традиционные порты USB-A для использования монитора в качестве USB-концентратора.

Какой кабель монитора мне нужен?

В зависимости от выбранного вами типа кабеля для монитора вам также потребуется приобрести кабель для монитора. Cable Matters предлагает большой выбор кабелей почти всех форматов, упомянутых до сих пор. Для более новых стандартов, таких как Thunderbolt, HDMI и DisplayPort, лучше всего выбирать новейшие и наиболее подходящие кабели для максимальной защиты в будущем.

Кабель имеет значение Кабель DisplayPort 1.4

Кабель имеет значение Кабель HDMI 2.1

Кабель имеет значение Кабель Thunderbolt 4

Кабель имеет значение Кабель DVI

Кабель имеет значение Кабель VGA

Почему тип кабеля имеет значение для монитора

Существует ряд факторов, влияющих на выбор наилучшего типа кабеля монитора для подключения к дисплею. Вы будете ограничены параметрами физического порта на вашем дисплее и исходном устройстве, будь то игровая консоль, настольный ПК, ноутбук или что-то еще. Также необходимо учитывать ограничения пропускной способности, которые могут повлиять на максимальное разрешение и частоту обновления, с которыми может работать ваш монитор, и дополнительные функции, такие как ARC HDMI и eARC, могут быть еще одним фактором, который следует учитывать.

Хотя все ранее перечисленные типы кабелей монитора могут передавать видео на совместимые мониторы, все они имеют совершенно разные возможности, поэтому важно выбрать правильный кабель для того, что вы хотите смотреть или воспроизводить, и для чего вы смотрите или воспроизводите это. .

Лучший тип кабеля монитора для работы и игр

Лучший тип кабеля для игрового монитора

Для игр лучший тип кабеля для монитора — тот, который совместим как с вашим монитором, так и с игровой системой (будь то консоль, ноутбук или настольный ПК) и обеспечивает максимально возможную пропускную способность. Это особенно верно, если вы нацелены на высокую частоту кадров (более 100 кадров в секунду) и сверхвысокие разрешения, такие как 4K.

Для игровых консолей нового поколения, таких как Xbox Series S/X и PlayStation 5, необходимо использовать кабель HDMI 2.1, подключенный к игровому монитору или телевизору HDMI 2.1. Это дает вам всю необходимую полосу пропускания и открывает возможность использования eARC для уменьшения количества кабелей в настройках динамиков объемного звучания. Для геймеров на настольных компьютерах и ноутбуках HDMI 2.1 по-прежнему является отличным выбором, предоставляя вам всю пропускную способность, необходимую для игр 4K с частотой до 144 Гц (или даже 240 Гц с использованием сжатия Display Stream Compression) .

Тем не менее, только графические карты последнего поколения имеют поддержку HDMI 2.1, поэтому вам, скорее всего, будет лучше использовать кабель DisplayPort, поскольку он предлагает достаточную пропускную способность для работы с разрешением до 4K при частоте до 120 Гц и может быть найден на гораздо более широкий выбор видеокарт.

Если вы пытаетесь играть на более старом ПК и у вас есть выбор между VGA и DVI, выберите последний, так как он может передавать цифровой сигнал и поддерживает более высокое разрешение.

Лучший тип кабеля для монитора производительности

Требования к работе не такие, как к играм, поэтому вы можете выбрать более широкий выбор типов кабелей для монитора. Однако это не означает, что нет никакой выгоды от использования современных кабелей более высокого класса, которые поддерживают более высокие частоты обновления и разрешения. Работа с разрешением 1440p или 4K может означать больше места на экране и лучшее качество изображения и видео, поэтому использование кабеля HDMI или DisplayPort последнего поколения может быть хорошей идеей.

В качестве альтернативы, для компактного рабочего стола с меньшим количеством кабелей и высокой пропускной способностью лучшим вариантом могут быть кабели USB-C и Thunderbolt. Вы будете более ограничены в выборе монитора, но эти кабели могут отлично помочь сократить беспорядок на столе, особенно если вы подключаете современный ноутбук к внешнему дисплею, где возможности вывода видео ограничены.

Современные и старые типы кабелей монитора

Старые типы кабелей монитора, такие как VGA, передают только аналоговые, а не цифровые сигналы, что требует преобразования до и после передачи. Они также ограничены в разрешении и частоте обновления, которые они поддерживают. Это относится и к более старым типам цифровых кабелей, таким как DVI и компонентный, которые ограничены максимум 1080p (1920 x 1080). Большинство из них также ограничиваются передачей только видеосигнала, и им требуется дополнительный кабель для обработки звука.

Для сравнения, современные разъемы, такие как HDMI 2.1 и DisplayPort, могут выйти далеко за рамки этого, передавая как аудио, так и видео по одному соединению. Они также поддерживают высокую частоту кадров при разрешении 4K или более низкую частоту кадров даже при разрешении до 16K при использовании сжатия потока отображения. Они также могут поддерживать современные стандарты изображения, такие как HDR, и современные аудиофункции, такие как Dolby Atmos.

USB-C и Thunderbolt 3 и 4 не обладают такой же пропускной способностью, как новейшие стандарты HDMI и DisplayPort, но они невероятно универсальны благодаря своей способности обрабатывать аудио, видео и высокоскоростную передачу данных, а в некоторых случаях Корпуса также передают питание на подключенные портативные устройства — и все это по одному кабелю.
