Два выключателя один вентилятор: Как правильно подключить вентилятор в двух комнатах с двухклавишного выключателя?

Содержание

лучшие схемы и пошаговый инструктаж

Вентиляция в ванной – не просто желательное, но и необходимое условие комфортного проживания. Она обеспечивает сухость, препятствует размножению очагов плесени, устраняет неприятные запахи, если речь идет о совмещенном санузле.

Внутридомовые вентиляционные шахты не всегда справляются с обменными процессами, поэтому циркуляция воздуха затрудняется. Принудительную вытяжку можно организовать, установив вентилятор в помещении.

Нередко практикуется подключение вытяжки в ванной к выключателю света – так можно объединить использование освещения и вентилятора. Рассмотрим лучшие схемы, подходящие для самостоятельного монтажа, и остановимся более подробно на процессе выбора и установки электрооборудования.

Содержание статьи:

  • Схемы подключения вытяжки к выключателю
    • Вариант #1 — через одноклавишный выключатель
    • Вариант #2 — через двухклавишный выключатель
    • Вариант #3 — установка дополнительного выключателя
  • Общая монтажная инструкция
    • 1 этап — выполнение «черновых» работ
    • 2 этап — подготовка инструментов и материалов
    • 3 этап — выполнение процесса подключения
  • Что советуют не делать опытные электрики?
  • Выводы и полезное видео по теме

Схемы подключения вытяжки к выключателю

После покупки возникает вопрос о его монтаже и подключении в домашнюю электросеть. Так, существует множество способов включения вентилятора, но целесообразными признаны две схемы: подключение вытяжного вентилятора через одноклавишный выключатель и сопряжение его с двухклавишным устройством. Каждая из схем может выполняться в двух вариантах, которые зависят от типа вытяжного прибора – с таймером или без него.

В качестве альтернативного способа представляем автономную регулировку, выполняемую с помощью отдельного выключателя. Его применяют реже, так как 2-клавишным регулятором пользоваться намного удобнее, чем двумя 1-клавишными, да и монтаж производится легче и быстрее.

Вариант #1 — через одноклавишный выключатель

Сначала поговорим, как можно подключить вытяжку в ванной комнате одновременно с выключателем. Предлагаем два простых решения, подходящих для устройства принудительной — как в отдельной, так и в совмещенном санузле.

В первом случае будем использовать обыкновенный вентилятор, встраиваемый в стенное отверстие вентиляционной шахты, во втором – более усовершенствованную модель с таймером.

Вентилятор и свет подключаем к общему выключателю

Плюс этого способа – в экономии места, более простом и быстром монтаже и таком же простом использовании. Перед входом в ванную комнату устанавливают один выключатель, к которому присоединяют провода, идущие от светильников и вентилятора. При нажатии на клавишу одновременно включаются все приборы, выключаются, соответственно, тоже одновременно.

Схема подключения вытяжного прибора и светильников к одноклавишному выключателю. Заземляющий контур от лампочки присоединен к шине заземления. Вместо одного осветительного прибора можно использовать несколько

Если требуется, к светильникам дополнительно подключают понижающий трансформатор и блок питания. Защитное заземление необходимо, если корпусы светильников выполнены из металла или имеют металлические элементы – особенно это важно во влажной среде.

Недостаток схемы очевиден – вентилятор будет вращаться только при включенных лампочках. Если проветривание нужно продлить, придется оставить включенным и освещение, а это лишние затраты на оплату электроэнергии.

Схема для системы освещения санузла с несколькими светильниками. Осветительный контур N в распределительной коробке разветвляется: один провод идет к шине N, второй – к вентилятору

Но для кого-то и этот способ будет наиболее удобным. Например, для дачников, живущих в доме только в теплый период и редко посещающих санузел. Если семья большая, уровень влажности в ванной всегда высокий, поэтому лучше использовать двухклавишный выключатель.

Вентилятор с таймером и свет подключаем к выключателю

Отличие этого варианта в том, что используем не простую модель, а с таймером, регулирующим время включения/выключения вытяжки. Больше информации о видах вентиляторов мы изложили в .

Если вы не хотите переплачивать и покупать прибор с множеством бесполезных функций, рекомендуем простую модель с электронным таймером. Дизайн – классический, уровень шума – низкий

Плюс этого решения в том, что не придется оставлять освещение включенным, чтобы хорошенько проветрить помещение. При нажатии клавиши приводится в действие и освещение, и вентилятор, но при повторном нажатии выключаются только светильники.

Вентилятор же будет работать столько времени, насколько вы запрограммируете его, а затем произойдет автоматическое выключение.

Схема подключения вытяжного устройства со встроенным таймером и осветительной системы к одноклавишному выключателю. Контур N от светильника и вентилятора соединяется в распредкоробке и направляется на шину N

Схема работает почти безупречно, но и она имеет небольшой недостаток – вентилятор начинает вращаться даже тогда, когда в этом нет необходимости. Например, если вы заглянули в ванную на минутку, чтобы включить стиральную машину или воспользоваться какими-то косметическими средствами.

Для особо требовательных пользователей на рынке представлены модели с двумя режимами, которые можно переключать путем выбора установки джампера – небольшой перемычки, элемента электронной платы.

Джампер представляет собой очень мелкую деталь, перемычку из пластика и металла, замыкающую нужные контакты. Он устанавливается в выбранную позицию перед монтажом вентилятора на место, для смены режима прибор придется снимать

Благодаря мелкой, но важной детали вытяжка работает в двух режимах, которые условно можно назвать «Туалет» и «Ванная».

В режиме «Туалет» перемычку нужно закрепить на двух верхних контактах, в режиме «Ванная» – на двух нижних. Время работы вентилятора задается заранее при помощи регулятора, который также находится на электронной плате

Рассмотрим, в чем отличие двух режимов:

  • «Туалет» – после выхода из санузла и нажатия на клавишу выключателя прибор будет работать на протяжении запрограммированного периода, например, 3 или 5 минут.
  • «Ванная» – вентилятор включается только через 90 секунд после первого нажатия на клавишу. Если вы находитесь в помещении меньше полутора минут, он не включится. Время работы прибора программируется так же, как и в режиме «Туалет».

Второй вариант удобен, если в ванной невысокая влажность. Когда вы заходите просто ополоснуть руки и быстро выходите, вентилятор никак не реагирует.

Как видите, даже при использовании 1-клавишного выключателя есть несколько вариантов подключения. Применение вытяжки с таймером заметно увеличивает ее возможности.

Вариант #2 — через двухклавишный выключатель

А сейчас рассмотрим вариант, который чуть сложнее в подключении, но гораздо проще в использовании – с 2-клавишным выключателем. В продаже можно найти электроустановочные изделия, которые изготовлены именно для этой цели – объединения контуров вентиляции и освещения.

Подключаем вентилятор и освещение

Главное отличие схемы заключается в использовании двухклавишного выключателя. Его монтируют в разрыв «фазы» так, чтобы один контур шел на освещение, второй – на вытяжку.

Схема подключения 2-клавишного выключателя к светильникам и вентилятору. «Нуль» от шины N идет на все осветительные приборы и вытяжку, «земля» защищает осветительный контур

Преимущество схемы состоит в автономном включении двух различных по функциям систем – вентиляционной и осветительной.

Если не нужно проветривать помещение, нажимают на одну клавишу. При желании можно задействовать обе клавиши, и тогда вентилятор будет работать, пока вы находитесь в ванной.

Есть возможность проветривания и без присутствия пользователя – это очень удобно, когда ванная или душевая используется в качестве помещения для сушки белья, а также в совмещенных санузлах

Недостатки зависят только от забывчивости жильцов. У некоторых пользователей есть привычка нажимать сразу на все клавиши – чтобы уже наверняка включить нужную. В таком случае можно обойтись и одноклавишной моделью.

Если , можно просто забыть его выключить – и он проработает без особой надобности всю ночь. В такой ситуации можем посоветовать вытяжку с таймером, которая ограничит работу в разумных пределах.

Подключаем вентилятор с таймером и свет

Эту схему следует рассмотреть отдельно, так как от предыдущей она отличается одним важным нюансом. Если в осветительном контуре остается все по-старому – к светильникам идет фазный провод от одной из клавиш выключателя, то присоединение вентилятора происходит иначе.

Схема подключения к 2-клавишному выключателю двух контуров – осветительного и вентиляционного. Серым цветом выделен участок «фазного» провода, соединяющий выключатель с осветительными приборами

При подключении вентилятора и «нуль», и «фаза» из распределительной коробки следуют на клеммы вентилятора без разрыва. А с выключателем прибор связан другой «фазой». Именно эту фазу нужно соединить с клеммой LT – «фазным» контактом таймера.

Если взять трехжильный провод (что рекомендуется), то в качестве управляющей «фазы» можно использовать желто-зеленую «земля». Если у осветительного контура она применяется по своему прямому назначению, то тут абсолютно свободна и может подключаться к таймеру.

Преимущества схемы – независимая работа приборов, причем вентилятор будет вращаться в четко заданный временной промежуток.

Вариант #3 — установка дополнительного выключателя

Что делать, если провода проложены глубоко в штробах и уже установлен красивый дорогой выключатель на осветительный контур, и вдруг потребовалась принудительная вентиляция?

Рядом с уже вмонтированным выключателем или в другое место можно , предназначенный специально для вентилятора.

Простая схема подключения вытяжки к отдельному выключателю: 1 – общий автоматический выключатель на щите; 2 – автомат на выделенный контур; 3 – «нулевая» шина; 4 – распределительная (распаечная) коробка; 5 – 1-клавишный выключатель; 6 – вентилятор

Если в других схемах применяют исключительно 3-жильные провода, то тут «земля» не требуется, так как бытовые осевые вентиляторы накладного типа изготавливают из пластика. Все соединения выполняются «фазным» и «нулевым» проводами.

Вместо распределительной коробки часто используют углубленный подрозетник. Глубина необходима, чтобы свободно разместить соединительные и рабочую часть выключателя.

Общая монтажная инструкция

Какую бы схему вы ни предпочли, монтаж устройств и соединение проводов происходят одинаково. Для работы нужно заранее выбрать подходящие приборы, подготовить инструменты, а если необходимо, то и проштробить стены. Предлагаем поэтапную монтажную инструкцию.

1 этап — выполнение «черновых» работ

Вопрос о принудительной вентиляции встает, когда жильцы замечают, что она не справляется со своими задачами. Проверяется это простым способом: если пламя спички наклоняется в сторону шахты – вытяжка работает, если направлено вертикально верх и не колеблется – то .

Перед установкой вентилятора необходимо очистить вентиляционный канал. Самостоятельно это делать не рекомендуем, особенно, если за содержание дома отвечает управляющая компания или обслуживающая организация. Нужно вызвать специалистов, которые и проведут необходимые мероприятия.

Ванную комнату, согласно ПУЭ (п.1.1.13), относят к помещениям повышенной опасности, так как степень влажности достигает 60% и более. Это значит, что все электроприборы должны обладать особой , а провода и контакты нужно спрятать от прямого попадания водяных брызг.

По правилам, выключатели устанавливают за пределами ванной комнаты – около двери снаружи. Однако в современных квартирах бывают просторные совмещенные санузлы, включающие безопасные для установки зоны

Для маскировки проводов в стенах, еще перед финишной отделкой, прокладывают штробы – каналы для электропроводки. Если планируете заняться ремонтом, то и монтаж вентилятора лучше выполнять одновременно с установкой других электроприборов.

Итак, «черновые» работы заключаются в очистке шахты и штроблении стен под проводку. Дополнительно нужно подготовить отверстие в стене для установки вентилятора и проделать углубления для подрозетников и распределительных коробок (если нужно).

2 этап — подготовка инструментов и материалов

Электромонтажные работы обычно не требуют привлечения какого-то специального инструмента – обычно все необходимое находится даже у любителей.

Галерея изображений

Фото из

Перед началом любых монтажных работ следует точно определить места установок, отмерить нужное количество проводов, проверить еще раз, подходят ли по размерам приборы – для этого и используют рулетку, угольник, линейку и карандаш

Установка выключателя и вентилятора производится на саморезы, реже применяют герметик, чтобы сохранить облицовку – например, уже уложенную плитку в ванной. Регулировка таймера выполняется также плоской отверткой

Электроинструменты чаще требуются, если необходимо прокладывать каналы под провода, делать углубления в бетонных стенах. Если нет личного инструмента, его можно взять напрокат в строительной компании или ремонтной организации

Жилы можно коммутировать различными способами: паять, соединять клеммами типа Ваго, заключать в гильзы. Для качественного соединения существует специальный обжимной инструмент – клещи

Разметочный материал: рулетка, карандаш или маркер

Набор крестовых и шлицевых отверток

Штроборез или ударная дрель

Обжимной инструмент для соединения проводов

К подбору материалов следует отнестись очень серьезно – после электромонтажных работ производится отделка ванной комнаты, чаще всего дорогостоящая, нарушать которую вам не захочется ближайшие 10-15 лет. Все провода, электроустановочные изделия, приборы и расходные материалы должны быть качественными, заводского изготовления, с гарантией.

Минимум, который необходим для устройства вытяжки:

Галерея изображений

Фото из

Рекомендуем выбирать модель, соответствующую следующим требованиям: производительность – не менее 25 м³/ч, уровень шума – до 40 дБ, степень защиты – IP34 и выше. По размерам он должен подходить отверстию в вентиляционный канал

Тип выключателя подбирается в зависимости от выбранной схемы, теоретически подходят обе разновидности. Обратите внимание также на марку, степень защиты, способ монтажа. Важен и дизайн – прибор будет находиться на видном месте

Лучший вариант – кабель ВВГ трехжильный с сечением 2,5 мм для надежности, хотя достаточно и 1,5 мм. Не рекомендуем покупать провода без условных обозначений от неизвестного производителя, так как на первом месте всегда безопасность

Для подключения слаботочных осветительных систем или вентилятора можно смело использовать пластиковые самозажимные клеммы в прозрачном корпусе. Модели Wago серий 2273 или 773 невелики по размеру и умещаются даже в подрозетнике

Осевой бытовой вентилятор с таймером или без него

Одноклавишный или двухклавишный выключатель

Трехжильные провода с водонепроницаемой изоляцией

Клеммы Wago для соединения жил

Если вы решили обжимать жилы гильзами, то заранее подготовьте и клещи, и гильзы. А вот пайку проводов используют все реже из-за сложности и продолжительности самого процесса.

Также из техники может потребоваться строительный пылесос, а из материалов – герметик.

3 этап — выполнение процесса подключения

Начать следует с установки вентилятора. Заранее протягиваем провода по каналам – от выключателя к вытяжке и местам установки светильников. Для защиты все кабеля, расположенные в пространстве санузла, можно заключить в гофрированные изоляционные трубы.

Чтобы не экспериментировать с различными способами установки, предлагаем выбрать модель вентилятора, соответствующую по размерам отверстию в вентиляционную шахту или чуть больше его – для накладных моделей

Вентилятор или «садят» на саморезы (дюбеля), или фиксируют на герметик. В первом случае его легче демонтировать, но при установке можно повредить облицовку, если она уже сделана.

Порядок работ:

  1. Откручиваем у прибора декоративную панель, снимаем ее вместе с антимоскитной сеткой.
  2. Располагаем кабель в шахте так, чтобы он не препятствовал циркуляции воздуха, удаляем гофру с концов проводов.
  3. Выводим питающий кабель в специально предназначенное отверстие.
  4. Устанавливаем вентилятор на место, закручиваем саморезы.

Перед креплением декоративной панели производим подключение.

Вариант присоединения жил к клеммнику вентилятора «Эра». На клеммы L и N подается напряжение 220 В, а клемма T необходима для управления таймера – «фаза» соединяет ее с выключателем

Финишный шаг – монтаж декоративной крышки путем закручивания крепежного винта. В результате все провода должны быть замаскированы в приборе или в стене.

Жилы выключателя присоединяем согласно выбранной схеме, обозначения на схемах традиционны.

В вентиляторе расклад жил следующий:

  • красная — клемма L;
  • синяя — клемма N;
  • желто-зеленая — Т или LT.

Рекомендуем детальнее ознакомиться с в электрике.

Что советуют не делать опытные электрики?

Во-первых, не подключать вентилятор в ванной напрямую к лампочке. Тогда вы лишите себя комфорта – вентилятор будет работать всегда только при включенном свете, в том числе, и когда вы принимаете ванну.

Во-вторых, не рекомендуют все-таки устанавливать выключатель внутри помещения. Если проект потребует подтверждения в соответствующей инстанции, вы его просто не получите.

В-третьих, не советуют применять сложные электроустройства и всевозможные датчики. Они часто ломаются по причине высокой влажности, занимают место на стенах и выглядят не очень эстетично. Чем проще приборы и подключение – тем меньше с ними проблем.

Выводы и полезное видео по теме

Подробно о монтаже вытяжки простым языком:

Нюансы установки на кафельную плитку:

Инструктаж по применению клемм Ваго:

Рекомендации по выбору вентилятора, тестирование:

Если вы запланировали произвести ремонт в ванной комнате своими силами, включая обновление осветительной системы, то установка вентилятора покажется вам делом несложным и быстрым. Главное – на старте определиться с режимом работы вытяжки, выбрать надежную модель и правильно произвести подключение к одно- или двухклавишному выключателю.

Помните: какую бы схему вы ни предпочли, монтаж следует выполнить согласно общепринятым требованиям и правилам безопасности.

Вентилятор Era 5S-02 с сеткой и выключателем

Вентилятор Era 5S-02 с сеткой и выключателем используется для вытяжной вентиляции помещений туалета, ванной комнаты или кухни. Устанавливается патрубком внутрь существующей вытяжной шахты, к поверхности стены крепится с помощью четырех шурупов. Допускается потолочный монтаж, в этом случае патрубок вентилятора и шахта соединяется с помощью небольшого воздуховода.

Данная модель оборудована тяговым выключателем и антимоскитной сеткой от насекомых. Может удалять воздух с максимальной производительностью 183 м3. Диаметр патрубка 125 мм.

Основные свойства

  • Антимоскитная сетка
  • Цепочка-выключатель
  • Световая индикация работы
  • Монтаж четырьмя шурупами
  • Защита от перегрева двигателя
  • Изготовлен из АБС-пластика
  • Может работать постоянно или включаться периодически
  • Простое обслуживание
  • Класс защиты IP24 для вентиляции ванной
  • Гарантия 5 лет

Технические характеристики








Напряжение, В:220
Потребляемая мощность, Вт:16
Производительность, м3/ч:183
Уровень шума на расстоянии 3 метра, дБ(А):36
Диаметр подключения, мм:125
Длина патрубка, мм:61
Масса, кг:0,5

Чертеж и размеры





AXE⌀dCF*
175160611252310

*толщина обратного клапана (у моделей с такой опцией)

Схема подключения

S1 — автомат защиты

S3 — встроенный выключатель

М — вентилятор

Как установить

Вентилятор устанавливается напрямую в вытяжную шахту, если это настенный монтаж. Для удаленного монтажа необходимо использовать небольшой гибкий или жесткий воздуховод, который соединит патрубок вентилятора и вытяжную шахту.

Длина воздуховода должна быть не более 0,5 метра. Чем больше длина воздуховода, тем выше уровень шума и ниже производительность.

Все соединения рекомендуется герметизировать для предотвращения потерь воздуха и сохранения мощности вытяжки.

Порядок подключения

  • снимите лицевую панель
  • установите выключатель S3 в корпус
  • подсоедините провода, вставив штыревые наконечники 3 к выключателю S3
  • снимите с проводов изоляцию на длину 7 мм
  • проведите провод питания через отверстие 1 на корпусе вентилятора
  • вставьте провод в клеммную коробку X и зажмите провода винтами
  • закрепите провод с помощью зажима для кабеля 2
  • поставьте на место клеммник и прикрепите лицевую крышку к корпусу с помощью винта.

Гарантия

Производитель гарантирует нормальную работу вентилятора в течение 5 лет со дня продажи в розничной торговой сети при условии выполнения правил транспортирования, хранения, монтажа, эксплуатации и других требований настоящей инструкции.

Документация

Инструкция в формате pdf, при клике на изображение паспорт откроется в новой вкладке.

Производительность

Максимальная производительность вентилятора

:

183 м³/ч

Диаметр:

  • 125 мм

Шнурковый выключатель

К лицевой панели вентилятора прикреплен шнурковый выключатель. Выключателем можно включать и выключать вентилятор

:

есть

electric — Как подключить потолочный вентилятор к двум выключателям (один для освещения, другой для вентилятора)?

спросил

Изменено
3 года, 7 месяцев назад

Просмотрено
9к раз

Итак, я заменяю потолочный вентилятор в спальне. Накосячил и забыл сфоткать проводку. Я знаю, что облажался, но теперь это возможность для обучения. Я уверен, что электрические стандарты различаются в зависимости от того, где я нахожусь в Соединенных Штатах, особенно в Мичигане. Ниже вся информация, которая у меня есть.

Потолочная коробка:

Итак, у меня есть два комплекта проводов, идущих к потолочной коробке. Я проверил их тестером напряжения. Я также проверил, как они щелкают переключателями. Это не имело никакого эффекта. Не уверен, что это нормально или нет.

В одном наборе

  • Белый
  • Черный — ГОРЯЧИЙ
  • Земля

Другой

  • Белый
  • Черный
  • Красный
  • Медь

Переключатели:

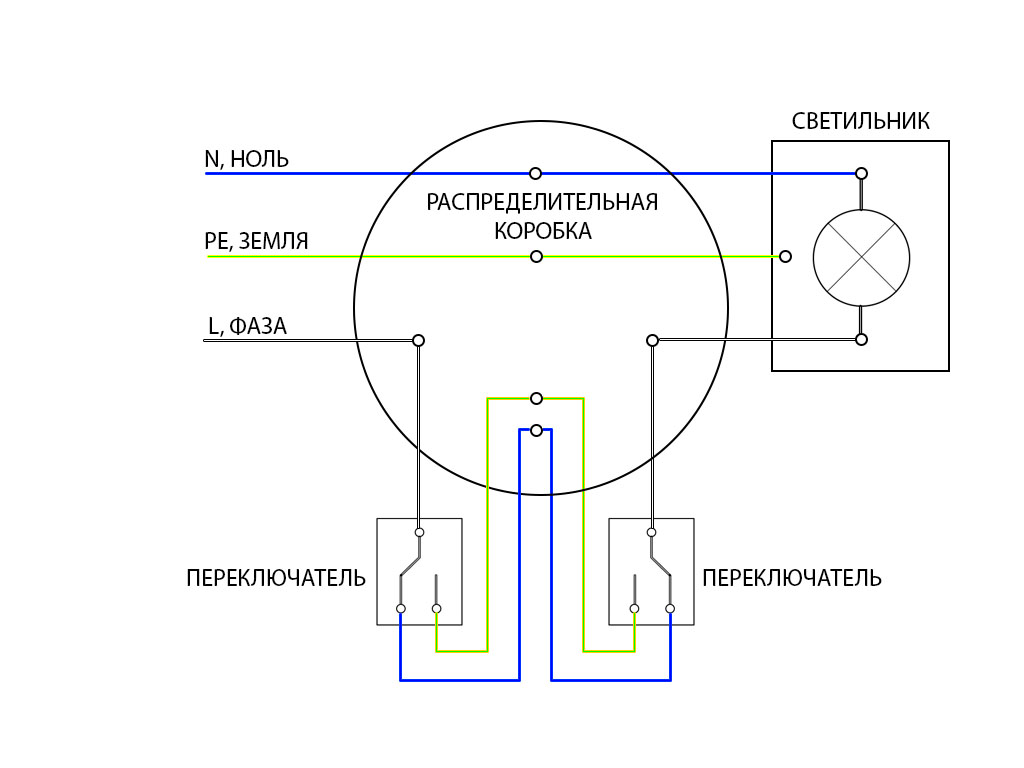

Есть два отдельных выключателя освещения (они не расположены рядом, как можно было бы ожидать, а расположены сверху и снизу на расстоянии около шести дюймов или около того. Верхний переключатель управляет вентилятором и Нижний переключатель управляет освещением

Верх имеет набор проводов, идущих в распределительную коробку сверху и снизу:

Верх коробки:

  • Белый — Подсоединяется к Белому снизу И к верхней части переключателя
  • Черный — Крепится к нижней части переключателя.
  • Красный — Крепится к черному днищу
  • Медь — Подсоединяется к меди снизу

Нижняя часть коробки:

  • Белый — Подсоединяется к белому сверху И к верхней части переключателя
  • Черный — Подсоединяется к красному сверху
  • Медь — Подсоединяется к меди сверху

Нижний переключатель имеет набор проводов, идущих сверху:

Верх коробки:

  • Белый — Провода к нижней части переключателя
  • Черный — Подключается к верхней части переключателя
  • Медь — Только в коробке

Вентилятор:

Новый вентилятор имеет четыре провода, и я знаю, что синий это свет:

  • Белый —
  • Черный —
  • Синий —
  • Зеленый — Медный провод заземления

Вопрос какие провода от потолочной коробки к каким проводам на потолочном вентиляторе цепляются?

  • электрика
  • проводка
  • потолочный вентилятор

1

Две жилы плюс земля – это входной сигнал к осветительному прибору. При одиночной нагрузке, как правило, еще два сердечника будут использоваться для подвода напряжения к выключателю и обратно путем соединения двух проводов вместе (или использования запасной клеммы на осветительном приборе, а также коммутируемого возврата и белой нейтрали). затем пойдет к свету. Когда для перехода к выключателю используются обычные двухжильные провода, белый должен быть обернут черным, чтобы указать, что он также горячий.0005

Для этого белый в трех жилах используется для подачи питания к двум переключателям, а красный и черный несут два переключаемых канала обратно, которые затем будут подключены к живым каналам в вентиляторе (они обычно черный и синий, и должны иметь теги, указывающие, что есть что). Белый цвет двухжильного кабеля в потолке снова идет на белый свет вентилятора. Есть длина двух сердечников, которые переносят напряжение от верхнего переключателя к нижнему и обратно к тому месту, где он подключен к красному.

Чтобы коммутация была на действующей стороне, черный входящий будет подключен к белому из трех жил — который опять же должен быть заизолирован (или обмотан черной изолентой).

Я предлагаю пометить провода цветной лентой, чтобы указать их назначение.

  • Черный=всегда горячий
  • Красный = горячий (вентилятор)
  • Синий = горит (лампа)

В вашей установке белый провод в /3 будет иметь черную маркировку на обоих концах. Так же как и белый провод между выключателями. Красный пигтейл верхнего переключателя также нуждается в черной маркировке; всегда-горячо.

В кабеле /3 пометьте оба конца черного цвета синим цветом.

В кабеле /2 между коммутаторами черный провод обмотан красной лентой с обоих концов.

Теперь, учитывая, что цвет ленты превалирует над цветом провода, вы просто сопоставляете цвета!

Зарегистрируйтесь или войдите в систему

Зарегистрируйтесь с помощью Google

Зарегистрироваться через Facebook

Зарегистрируйтесь, используя адрес электронной почты и пароль

Опубликовать как гость

Электронная почта

Обязательно, но не отображается

Опубликовать как гость

Электронная почта

Требуется, но не отображается

Нажимая «Опубликовать свой ответ», вы соглашаетесь с нашими условиями обслуживания, политикой конфиденциальности и политикой использования файлов cookie

Справка по проводке Замена потолочного вентилятора с двумя выключателями и светильника только одним светильником — см.

фотографии

спросил

Изменено
1 год, 6 месяцев назад

Просмотрено
1к раз

В потолочном ящике, где есть потолочный вентилятор/свет:
Белый провод
Черный провод
Красный провод
Заземляющий провод

2 настенных выключателя.
Левый переключатель включал вентилятор.
Правый выключатель включал свет.

Я устанавливаю один светильник с черным, белым и заземляющим проводами.

Как переподключить выключатели? Что мне нужно сделать, чтобы включить новый светильник от одного из настенных выключателей? Как правильно/безопасно отключить неиспользуемый переключатель?

Также оба настенных выключателя в черном пластиковом корпусе довольно сильно потрескались. Какие типы переключателей, чтобы я мог заменить? Особенно тот, который будет реально использоваться.

  • проводка
  • потолок
  • свет

2

Убираем выключатель с красным проводом. Отсоедините два черных провода от красного переключателя, один от винтовой клеммы, а другой от заднего стержня, и соедините их вместе проволочной гайкой. Снимите красный провод и наденьте на него гайку.

Теперь возьмите новый однополюсный однонаправленный стандартный тумблер, так как вы сказали, что оба переключателя сломаны. Снимите петлю черного провода с винтовой клеммы выключателя и провод с заднего упора рядом с ним. Свяжите их с небольшим куском черного провода и подключите его к новому выключателю. Снимите другой черный провод с задней пластины на другом конце переключателя, согните пастуший крючок на зачищенном проводе и прикрутите его к другой клемме нового переключателя. Заземлите выключатель куском провода №14. Теперь установите переключатель и получите крышку, подобную той, что показана ниже.

Два выключателя один вентилятор: Как правильно подключить вентилятор в двух комнатах с двухклавишного выключателя?
