Двойная розетка фото: Двойная розетка — 85 фото, схема подключения и инструкция по установке

подключение с соблюдением всех правил

В любой квартире электроприборы подключаются к электросети через розетки. Розетки размещены в разных точках квартиры, вот они вместе с соединительными проводами и образуют внутреннюю квартирную электросеть. На лестничной площадке находится квартирный электрощиток, в нём смонтированы автоматические выключатели и электросчётчик. Этот щиток подключён к общедомовой электросети, а от выключателей идут провода в квартиру, от каждого к своей группе розеток. В любой момент любой электроприбор можно безопасно подключить к электросети и отключить от неё. Как правило, розеток в квартире всегда не хватает, или они находятся не там, где это удобно жильцам. Приходится ставить новые в новом месте. Любые работы с электричеством следует выполнять, строго придерживаясь правил.

Часто удобно ставить розетки не одинарные, а групповые – двойные, тройные и т. п. На примере двойной розетки удобно проиллюстрировать правила подключения.

Содержание статьи

• 1 Типы двойных розеток
• 2 Основные правила подключения
  • 2.1 Двухпроводная сеть
  • 2.2 Трехпроводная сеть
• 3 Пошаговый процесс установки двойной розетки своими руками
  • 3.1 Инструменты и материалы
  • 3.2 Подготовительные работы
  • 3.3 Схема соединения
  • 3.4 Монтаж
  • 3.5 Как подключить провода к блоку
• 4 Особенности подключения двойных розеток разных видов
  • 4.1 Открытые и закрытые модификации
  • 4.2 Модели с заземлением и без него
  • 4.3 Наружные и скрытые варианты
  • 4.4 Подпружиненные и программируемые модели
• 5 Как подключить двойную розетку из двух одинарных
• 6 Заключение

Типы двойных розеток

Многоместные розетки, и двойные в том числе, имеют разные конструктивные и дизайнерские исполнения. Во-первых, современные многоместные розетки отличаются от тех, что применялись 10 или 20 лет назад. Они рассчитаны на бóльшую силу тока (16А вместо 10А). У них разные шины к разным рабочим точкам, и по ним идут разные токи к разным потребителям.

Розетки бывают открытого и закрытого исполнения. Второй вариант пригодится в квартирах с маленькими детьми. Контактные отверстия закрыты шторками, которые можно открыть, лишь вставляя вилку одновременно в два гнезда. Засунуть гвоздь в одно отверстие не получится.

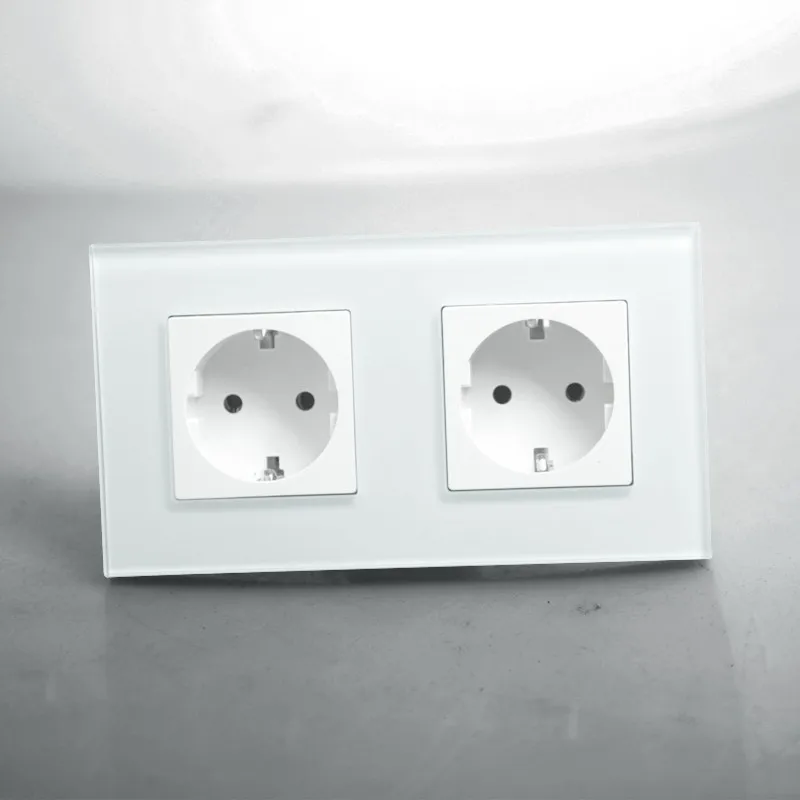

ФОТО: avatars.mds.yandex.netДвойная розетка для скрытого монтажа

Розетки имеют исполнения с заземляющими контактами и без них. Возможность подключения заземления повышает степень безопасности каждого электроприбора.

Существуют розетки для помещений с повышенной влажностью и для установки вне помещений, на открытом воздухе. Они имеют обозначение (маркировку) IP-44 и IP-55.

Существуют розетки со встроенным программным устройством. Они подключаются к электросети и отключаются от неё в соответствии с заданной временнóй программой.

ФОТО: sovet-ingenera.comПрограммируемая розетка

Современные розетки выполняются в защитных корпусах из термостойкой небьющейся пластмассы.

ФОТО: sovet-ingenera.comРозетка в декоративном корпусе

Основные правила подключения

Все домашние работы с электротехникой необходимо выполнять только по Правилам устройства электроустановок (ПУЭ). Если самому их выполнять затруднительно, тогда необходимо приглашать аттестованного электрика. Все подключения следует вести в обесточенной сети. На штепсельных розетках должен быть защитный контакт для подключения отдельным проводом заземления. Розетки на кухне и в жилых комнатах должны группироваться по территориальноому принципу и запитываться отдельно. Силовые розетки следует устанавливать подальше от заземлённых металлических поверхностей – ванн, раковин, трубопроводов. Розетки нужно устанавливать не выше 1 м от пола и не ближе, чем 0,5 м от газопровода и газовых приборов. От двери душевой кабины расстояние должно быть не менее 0,6 м.

Двухпроводная сеть

Если к розетке подходят два провода, то сеть называется двухпроводной. В двухпроводной сети один провод является нулевым, другой – фазным. Подключать их на розетке можно в любом порядке. Но лучше соблюдать общепринятый у электриков порядок. К правой клемме обычно подключается фаза, к левой – нулевой провод, а в центре – земля. Провода различают по цвету их изоляции – коричневый цвет обозначает фазу, голубой цвет присваивается нулю, а жёлтый с зелёным обозначает земельный провод.

Трехпроводная сеть

Земля появляется в трёхпроводной сети. Для этой сети существуют розетки с заземлением.

Статья по теме:

Вы найдете в доме много мест для применения двухклавишного выключателя. Схема подключения такого прибора довольно проста, но, тем не менее, может вызвать некоторые затруднения у новичков. В данном материале мы разберемся во всех нюансах монтажа.

Пошаговый процесс установки двойной розетки своими руками

Процесс установки любых розеток начинается с планировки их размещения. Двойные розетки – это не излишество, а разумное резервирование точек подключения на будущее. Розеток много не бывает, при их недостатке придётся по комнатам таскать удлинители. Нужно определиться с типом розеток, с их конструкцией и дизайном. При планировании нужно попытаться предусмотреть возможные перемены в планировке мебели и электроприборов в квартире.

Инструменты и материалы

Для работы потребуется обычный набор инструментов электрика – кусачки, плоскогубцы, отвёртки разных размеров крестовые и плоские, щипцы для снятия изоляции с проводов. Нужна изоляционная лента, желательны трубочки из термоусадки разных цветов.

Для выполнения работы нужно приобрести кабель нужной длины и нужного сечения. Для квартирных работ годится кабель с тремя медными жилами и с сечением каждого проводника 2,5 мм², марки ВВГнг. Нужны ещё подрозетники, распределительные коробки.

Подготовительные работы

К подготовительным работам относятся разметка мест установки розеток, штробление гнёзд для установки скрытых розеток, разметка линий прокладки кабелей, штробление каналов для прокладки кабелей, прокладка кабелей, подготовка концов проводников. Если кабель прокладывать в самом низу стены, то можно обойтись без трудоёмкого штробления, а проложить кабель в плинтусе. Там же установить подрозетники.

Схема соединения

Разработку схемы соединений можно тоже отнести к подготовительным работам. Без схемы нельзя вести монтаж, а впоследствии без схемы нельзя будет определить, почему система не работает.

ФОТО: cdn.optipic.ioСхема установки одиночной розетки

При разработке электрической схемы подключения розеток за основу берётся схема подключения одинарной розетки. С увеличением числа розеток схема не меняется.

Конструктивно розетка и выключатель были изготовлены в одном корпусе.

ФОТО: asutpp.ruСхема подключения выключателя и розетки в одном корпусе

Монтаж

Монтаж начинается с разбора розетки. Надо снять декоративную крышку. Провода кабеля надо обрезать так, чтобы оставался запас по длине – 10-12 см. У проводов должны быть подготовлены рабочие концы – изоляция удалена, многожильный кабель плотно скручен. Теперь можно ослабить кабельные зажимы на самой розетке, а затем провода вставить в гнёзда и крепко зажать их винтами.

ФОТО: cdn.optipic.ioУстановка группы розеток

Если сама розетка двойная или тройная, то в ней уже металлическими шинами выполнены все необходимые соединения. Внешнее подключение выполняется как для одинарной розетки.

Как подключить провода к блоку

В розетках устанавливаются контакты, к которым подключаются провода. Зачищенный от изоляции и плотно скрученный конец провода вставляется в отверстие контакта и крепко прижимается винтом или плоской пружинкой. Первый вариант чуть сложнее, но значительно надёжней.

Особенности подключения двойных розеток разных видов

Все розетки имеют контакты с винтовыми зажимами для подключения проводов. При подключении внешних проводов нужно внимательно смотреть на находящиеся в розетке контакты, чтобы не подключить ноль и фазу к одной электрической точке. Если это случится, то произойдёт короткое замыкание. При необходимости подключить еще одну розетку нужно на одинаковых контактах двух розеток сделать перемычку.   Двойная розетка может быть изготовлена в заводских условиях, а может быть собрана из двух одинарных розеток самостоятельно, главное, на одинаковые контакты не подключить разноимённые провода.

Открытые и закрытые модификации

Розетки изготавливаются для открытого и скрытого монтажа. Первые называются встроенные, вторая группа – накладные. Первые больше нравятся современным дизайнерам, представители второй модификации чаще встречаются в старых домах и на деревянных стенах на дачах.

ФОТО: srbu.ruРозетки накладные и встраиваемые

Модели с заземлением и без него

Сложная бытовая электротехника с металлическими корпусами – стиральные машины, холодильники и т. п. – требует для обеспечения безопасности подключения заземления. Этот термин обозначает наличие постоянного хорошего электрического контакта электроприбора с землёй, с грунтом планеты Земля. Повреждение изоляции внутри домашнего электроприбора при одновременном прикосновении руками к его корпусу и к другой электропроводящей поверхности – к трубе, радиатору отопления и т. п. – обеспечит неосторожному хороший удар током.

Заземление может быть выполнено одним проводом – нулевой рабочий и нулевой защитный являются физически одним проводом. Это самый ненадёжный вариант. Самым надёжным является разделение функций защиты и нуля по двум проводам по всей длине электросети. Для дачных домов обычно делается собственный контур заземления.

Современные розетки – трёхконтактные, для фазы, нуля и земли. Приборы с железными корпусами для безопасности необходимо заземлять, с пластмассовыми корпусами необязательно.

Наружные и скрытые варианты

Электропроводка в доме может быть скрытая, проложена внутри проштробированных каналов. При этом провод нужно пропускать в гофрированную трубу. Розетки при этом тоже желательно устанавливать скрытого монтажа. Если проводка открытая, то и розетки должны быть открытого исполнения.

Подпружиненные и программируемые модели

Провода в розетке вставляются в зажимы, которые могут быть винтовыми или пружинными. Первый вариант более надёжный, провод крепче зажимается прижимным винтом. В пружинные контакты провод вставлять удобней, но качество и надёжность контакта значительно ниже. Решение остаётся за хозяином дома.

Как подключить двойную розетку из двух одинарных

Двойную розетку из двух одинарных сначала нужно собрать на одном подрозетнике. Затем одинаковые контакты соединить одинаковыми проводами, не перепутав фазу и ноль.

Заключение

Работы с домашней электротехникой требуют такого же внимания и соблюдения правил, как и на промышленном предприятии. Смонтированную систему нужно проверить и опробовать. Проверку следует провести с помощью тестера и только потом подключать к сети. В электротехнике существует только два вида неисправностей – есть контакт, где не надо, и нет контакта, где надо.  Эти две неисправности нужно выявить и исправить при проверке.

Обсудить0

Предыдущая

ИнженерияОбратный клапан на вентиляцию

Следующая

ИнженерияРучной насос для воды из скважины

подключение для новичков, и стоит ли так заморачиваться

Двойная розетка нужна для подключения нескольких приборов одновременно. Тут вроде как всё понятно, только вот почему-то многие предпочитают таскать удлинители или покупать различного рода разветвляющие приспособления. Почему? Потому что они не умеют или не считают нужным обеспечить нормальное и безопасное подключение. Между тем сделать это довольно легко. Есть очень простые рекомендации по монтажным работам, которые помогут вам самостоятельно установить двойную розетку.

Читайте в статье

• 1 Что такое сдвоенная розетка и как она устроена
• 2 Разновидности розеток и их особенности
  • 2.1 По частоте и напряжению
  • 2.2 По способу монтажа
  • 2.3 По функциональности
• 3 Как выбрать двойную розетку
• 4 Специфика установки двойной розетки

Что такое сдвоенная розетка и как она устроена

На самом деле есть мнение, что сдвоенная розетка – это вынужденная мера. И считается, что лучше поставить две одинарные розетки, чем одну двухместную. Это мнение имеет право на жизнь, но давайте разберёмся подробно в этом вопросе.

Любые розетки, обычные или сдвоенные, монтируются на так называемый подрозетник. Подрозетник – это монтажная коробка стандартного размера: диаметр 68 мм и глубина 40. В этом «стаканчике» нужно поместить все детали соединения. Подрозетники изготавливают из негорючего пластика, и в них есть перфорация для ввода проводки.

ФОТО: el-one.ruНекоторые коробки могут быть оснащены так называемыми ушами – небольшими выступами, позволяющими крепить несколько коробок вместе. Как раз при установке двойников это актуально

А теперь стоит отдельно обсудить два разных термина. Есть розетки двойные, а есть сдвоенные. И это не одно и то же. Если монтаж контактов происходит в двух коробках с соединительными «ушами» и сверху накрывается рамкой, то это сдвоенная розетка, в которой по сути два отдельных блока. А если все контакты находятся в одном «стакане» и просто к ним подключается основной механизм розетки с двумя входами, то это сдвоенная розетка.

ФОТО: odstroy.ruСама розетка по схеме состоит из корпуса, который изготавливают из тугоплавкого пластика. Для крепления на корпусе есть суппорт и отверстия для фиксации коробки при помощи саморезов

Сам механизм штепсельной розетки – это шина из латуни и лепестки, которые непосредственно соприкасаются со штырями вилки. Для поддержания плотности соединений в качественных моделях устанавливают пружины. Как видите, розетка – не такой уж и примитивный механизм, к нему нужно отнестись с должным уважением, чтобы избежать больших проблем.

Разновидности розеток и их особенности

Это только так кажется, что розетки – они, как говорят, и в Африке розетки. На самом деле даже у самой обычной с виду точки подключения есть масса разновидностей.

По частоте и напряжению

Итак, прежде всего розетки могут различаться по напряжению. Если они предназначены для подключения обычных бытовых приборов, то это 220 В, а вот если вам нужно подключить, к примеру, электроплиту, то тут потребуется более мощная точка – 380 В. Такие промышленные розетки подводят обязательно отдельной линией и замыкают на отдельный автомат в щитке. Как поставить такую розетку грамотно – проконсультируйтесь у специалистов.

ФОТО: 74.мкэлектро.рфПомимо напряжения, нужно при покупке обратить внимание на частоту переменного тока, указанную в паспорте изделия. Могут быть два варианта: 60 и 50 Гц. Для наших широт подходит второй вариант, европейский

По способу монтажа

Точки подключения электроэнергии различаются по способу установки. Есть несколько вариантов, которые можно рассматривать:

1. Встроенные точки подключения – это как раз вариант с одним подрозетником, который монтируется в толще стены, а снаружи ставится только рамка с механизмом подачи электроэнергии. Такая установка более эстетична, так как почти не выступает на стене.
2. Накладная розетка – это коробка со встроенным подрозетником, которая монтируется на стену. Выглядит она более выпуклой, так как внутри неё самой должны поместиться все контакты.
3. Плинтусные розетки – это новинка на нашем рынке, потому что ранее было принято поднимать точки подключения как минимум на полметра от пола, а в детских учреждениях – и вообще на высоту человеческого роста.

   ФОТО: glavorgstroy.ruНо сейчас в продаже появись плинтусы со специальными каналами для проведения проводки, и логично, что к ним в комплекте идут плинтусные розетки, незаметные, не требующие монтажа на стену, но пока не особо популярные в наших местах

4. Переносные розетки – это не совсем то же самое, что удлинители. Удлинитель предполагает подключение к розетке, а переносная розетка – это удлинённый кабель, имеющий на своём конце защищённый со всех сторон корпус розетки. Но обычно такие точки подключения не делают двойными.

По функциональности

Точки подключения могут отличаться по дополнительным функциям, которые придают им детали с механическим или электрическим назначением:

1. Встроенное УЗО позволяет подключить к розетке прибор повышенной мощности. Такие приборы чаще всего ставят в помещениях с высокой влажностью, где присутствует риск поражения током, но требуется подключение, к примеру, стиральной машины. Если возникает какая-то нештатная ситуация, срабатывает разъём защитного механизма и прибор обесточивается.
2. Шторки или дополнительная защита от случайного проникновения помогут предотвратить несчастный случай, если у вас дома есть маленькие любопытные дети.

   ФОТО: goodmag.ruПолучить контакт в таком устройстве можно, только используя вилку. Запихнуть в отверстия для контакта что-то другое невозможно

3. Крышки – это ещё один защитный механизм для розетки, который поможет предотвратить попадание влаги в контактную группу. Такие розетки ставятся в санузлах и на кухне, и благодаря дополнительной защите предотвращают попадание пыли, жира, влаги.
4. Таймер – удобное приспособление, которое позволяет контролировать включение и выключение приборов без участия владельца. Точки подключения могут иметь механический или электрический таймер. Такие устройства по достоинству оценили дачники, которые могут, к примеру, контролировать полив даже в своё отсутствие на участке. О том, как подключить таймер, мы уже писали.
5. Небольшой электросчётчик, встроенный прямо в розетку, позволяет контролировать расходы на конкретный подключённый прибор. Это удобный вариант. Если вы стремитесь сократить свои расходы и ратуете за разумную экономию.
6. Выталкиватель вилки – необычное приспособление, которое позволяет аккуратно вынимать вилку из розетки. Такие модели лучше выбирать тем, у кого стены изготовлены из мягкого и довольно рыхлого материала, например арболита или самана.

   ФОТО: ozon.ruОбычно при выдёргивании вилки происходит механическая нагрузка, которая расшатывает крепежи в стене. А с таким выталкивателем нагрузка сводится к минимальной

7. Подсветка – удобное приспособление, которое позволяет найти розетку в полной темноте при отключении приборов освещения. Подсвеченные светодиодом розетки дают возможность сориентироваться, свет очень мягкий и приглушённый, не вызывает раздражения и не привлекает лишнего внимания.
8. Wi-Fi-модуль в розетке позволяет не просто подключить прибор, но и управлять подключением дистанционно – через компьютер или смартфон. Ещё один удобный гаджет для тех, кто вынужден часто отлучаться из дома по разным причинам.

Как выбрать двойную розетку

Разумеется, выбор в любом случае будет полностью зависеть от специфики вашего дома и ваших собственных предпочтений. По части способа монтажа есть два фактора: специфика стен и ваше решение по способу проводки. Если вы просто меняете розетку и в вашем доме были установлены встроенные точки подключения, нет смысла выбирать какие-то другие. Но вот если вы решили, к примеру, полностью заменить проводку и хотите обойтись минимальными разрушениями, то вряд ли вам захочется штробить стены. Скорее всего, вы обойдётесь наружными кабель каналами, а к ним логично подключать накладные розетки.

Что касается дополнительных функций, тут тоже нужно следовать целесообразности. Каждая дополнительная функция прибавляет к стоимости точки подключения внушительную сумму, но есть ситуации, в которых не стоит экономить. Это касается защиты в помещениях с повышенной влажностью и детских комнатах. Также  не стоит экономить на приобретении точек подключения с дополнительной защитой для мощных и дорогостоящих устройств.

ФОТО: vs82.ruРозетка с УЗО защитит ваш холодильник при резком скачке напряжения – вы это оцените непременно

Специфика установки двойной розетки

Есть одно непререкаемое правило, от которого в буквальном смысле слова зависит ваша жизнь. Все работы с розетками, ремонт, установка и подключение должны производиться только на обесточенной линии! И даже если вы отключили щиток, перед тем как прикасаться к проводам, проверьте контакты индикаторной отвёрткой.

ФОТО: autosaratov.ruВ многоквартирных домах происходят разные чудеса: например, ваша розетка может быть запитана от щитка соседа, поэтому лучше не рисковать

Из инструмента для монтажа розетки вам потребуются кусачки и строительный нож для зачистки проводки, перфоратор – если нужно штробить стену, ну и комплект для установки розетки – подрозетник, сам прибор, саморезы для крепления.

Поставить двойную розетку в старый подрозетник вполне реально даже без демонтажа. Старые розетки могут выйти из строя по разным причинам, они могут подгореть из-за плохого контакта или не справиться с коротким замыканием. Так что, если у вас есть необходимость заменить старую розетку, нужно обязательно проанализировать причины её поломки, чтобы не наступить на те же грабли.

Начинают с демонтажа старого устройства. Для этого извлекают из стены крепежи, снимают наружную часть и отсоединяют провода от контактов устройства.

Если старый внутренний подрозетник нужно заменить, корпус извлекают и меняют на новый. Если нужно установить новый, перфоратором по размерам коробки делают нишу размером чуть больше стакана подрозетника.

ФОТО: gnkelektro.ruСиловой кабель перед установкой коробки заводят внутрь, затем ставится коробка на распорках для надёжного крепления в углублении

Чтобы со временем от механической нагрузки коробка не расшаталась, пространство вокруг стакана лучше заполнить раствором алебастра или гипса, можно использовать обычную цементную смесь. Концы кабеля зачищают примерно на сантиметр-полтора и подсоединяют их к контактам на розетке.

Обратите внимание: заземление в кабеле обозначается жёлто-зелёным проводом, фаза – коричневая или красная, ноль – синий. Ноль и фазу подключают к боковым контактам розетки, а заземление фиксируется по центру, там производители обычно ставят особый значок. Не перепутайте порядок подключения, иначе при включении питания вас ждёт короткое замыкание.

После фиксации всех контактов проверьте прочность затяжки и осторожно уложите провода в стаканчик подрозетника таким образом, чтобы они не соприкасались с крепежом. После рамка розетки фиксируется в стене саморезами. Чтобы не было криво, проверьте её положение строительным уровнем, перед тем как окончательно фиксировать.

Если вы по какой-то причине не устанавливаете заземление, то порядок тот же, за исключением подключения заземляющего контакта. Но лучше всё-таки не пренебрегать этим, так как установка с заземлением решает очень многие проблемы, особенно при нестабильном напряжении в сети.

О том, как установить двойную розетку с двумя одиночными подключениями – в этом видеоматериале:

Watch this video on YouTube

Как видите, задача не такая уж и сложная. При определённой аккуратности и внимании к мелочам непременно всё получится. А вам приходилось пользоваться двойными или тройными розетками? Как, по-вашему, имеет смысл их устанавливать? Поделитесь своим мнением в комментариях!
