Двойная розетка подключение: Как поставить и подключить двойную розетку в один подрозетник

Как подключить двойную розетку? Основные методы подключения

Монтаж простых электрических приборов не требует специальной подготовки. Но элементарные знания по технике электробезопасности и навыки владения отверткой, плоскогубцами и другими инструментами необходимы. Сегодня нередко возникают ситуации, когда увеличение количества бытовой техники требует ее подключения в разных комнатах. А свободные точки отсутствуют. Поэтому приходится снимать одинарные и устанавливать двойные, тройные системы, а иногда и комбинированные.

Правила подключения двойной розетки

Существуют разные варианты подсоединения конструкций, включающих группы розеток, выключателей или совмещенных изделий. Но основой всегда являются одинарные приборы для единственного потребителя, которым может быть что угодно, например, светильник, телевизор, утюг или компьютер.

Самым насыщенным по количеству потребителей помещением в стандартной квартире является кухня. Особенно, если это малогабаритная «хрущевка» или «брежневка». Здесь находится место даже для стиральной машины, которая не помещается в совмещенном санитарном узле. Сейчас диапазон используемой техники настолько широк, что 2-3 розетками никак не обойтись.

Современные кухонные гарнитуры скрывают за своими сверкающими панелями самые уникальные изобретения, помогающие облегчить труд хозяйки:
• электронные или газовые варочные панели;
• посудомоечные машины;
• вытяжные системы;
• холодильники, рефрижераторные комплексы и камеры.

Это не считая микроволновок, электрочайников, кофеварок и прочей мелочи. И все они требуют своего места включения. Система включения при этом имеет двухэтажную планировку. Первый план располагается на уровне пола, второй – на высоте человека среднего роста.

Важно! Перед началом подключения двойной розетки к одному кабелю нужно отключить соответствующий автомат на щитке питания, если их там несколько. При отсутствии такового – отключается общий.

Подключение проводов к двойной розетке выполняется следующим образом. Для проверки их принадлежности к фазе или нулю нужен простой тестер в виде отвертки с индикатором на ручке. Если при касании отверткой провода индикатор засветился, значит это фаза, если нет – провод нейтральный. Согласно правилам, разная расцветка проводов говорит о принадлежности. Обычно коричневый – это фаза, голубой – ноль, а желтый с зеленым – заземление. Еще одно правило подключение проводки. К правой клемме подключается фаза, к левой – ноль, к центральной, со скобой – земля.

Заметка! Сдвоенные розетки имеют общую клемму питания. Ток на каждое устройство поступает через распределительную планку. При одинаковом напряжении в сети (220 В) сила тока на каждый прибор будет зависеть от мощности подключаемой техники. Розетка хоть и двойная, но нагрузочная мощность не увеличится в два раза. Обязательно, чтобы подходящий к розетке кабель имел сечение не меньше, чем общий по дому (оптимальный вариант – одинаковое). Материал жил также должен совпадать. Если вся разводка медная, то и к устройству подводится медный кабель.

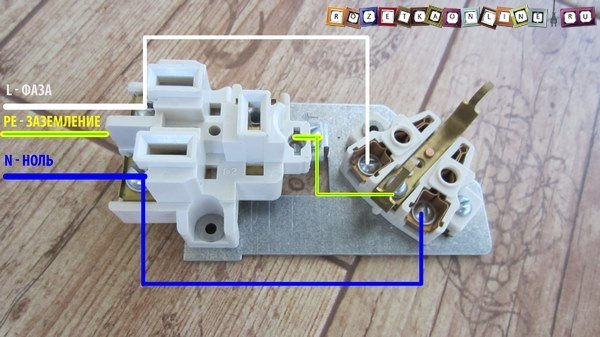

Схема подключения двойной розетки с заземлением

При использовании маломощных устройств, типа ноутбука, светильника для их питания пригодится моноблок двойной розетки. Она вставляется в имеющийся подрозетник и подключается по старой схеме. В этом случае не нужно прокладывать новые кабели, сверлить в бетонной стене место рядом для другого подрозетника и крепить его.

Для демонтажа старой розетки снимается лицевая панель откручиванием двух винтов. Если после снятия отслужившей свой срок розетки остались провода достаточной длины (10-12 см), то они подключаются к контактам нового прибора. Для этого нужно ослабить зажимающие винты на клеммах, вставить туда оголенные концы фазы и нуля, каждый в свою нишу и плотно снова затянуть винты. Провод с заземлением подсоединяется к центральной клемме, на которой находятся скобы.

Важно! К какому контакту подключать фазу и нуль не принципиально. Главное – не к одному контакту, чтобы не произошло короткого замыкания.

После подключения проводов приступают к укладке суппорта в подрозетник. При этом нельзя допустить, чтобы под распорные лапки попала проводка. Их металл при затягивании винтов может повредить изоляцию. После установки в подрозетнике корпус розетки фиксируется распорными лапками и саморезами. Сверху монтируется декоративная накладка, которая при правильном монтаже подрозетника в стене или под гипсокартоном ложится четко на их поверхность вплотную и без зазора.

Подключение двойной розетки без заземления отличается только лишь тем, что третий провод «земля» отсутствует. В конструкции прибора не предусмотрен контакт для его использования. Такие розетки можно устанавливать в сухих помещениях. От них могут запитываться самые маломощные приборы, не требующие заземления.

Заметка! Современные вилки бытового оборудования не удобны для включения в сдвоенные евророзетки. Приходится их поворачивать. Поэтому, чтобы устранить этот дискомфорт можно воспользоваться двумя одинарными гнездами.

Подключение двойного выключателя и розетки

Блок, управляющий работой розетки и двухклавишного выключателя, монтируется перед входной дверью в ванную комнату или туалет. Благодаря устройству пользователь может включать свет в двух комнатах.
Сначала прокладываются пять проводов от щитка электроснабжения. Два из них – нуль и заземление идут на розетку. Фаза соединяется с розеткой и через перемычку подается на выключатель. Две фазные жилы от выключателя идут на приборы освещения. Нуль, идущий к розетке, в распределительном блоке соединяется с нулем, идущим на патроны освещения.

Иногда приходится менять порядок включения кнопок. Чтобы это сделать, нужно две жилы, идущие после разрыва на контактах коммутации выключателя к лампам, поменять местами. Для освещения одной комнаты применяют однокнопочный коммутатор и четыре провода.

Как подключить двойную внешнюю розетку?

Распределительный кабель прокладывается открытым методом или закрытым в стенах. Для монтажа наружных устройств проводка выполняется открытым способом. Она может находиться в гофре, в коробах или просто лежать на стене, зафиксированная клипсами. Работа происходит в несколько этапов:
1. Обесточивается сеть питания на электрощитке. После чего с помощью указателя напряжения проверяется отсутствие напряжения на самих приборах.
2. Открывается верхняя панель гнезда для освобождения доступа к фиксаторам, удерживающим панель.
3. Отжиманием крепежа отделяется верхняя часть прибора от суппорта.
4. Разбирается устройство. Оно состоит из корпуса, панели с крышкой, гнезд.

5. Отмечается место крепежных отверстий.
6. Фиксируется основание прибора с помощью дюбелей типа гвозди.
7. Вырезается заглушка в месте ввода кабеля в середину устройства. Если кабель проложен в гофрированной трубе, то её заводят прямо в середину розетки.
8. Кабель освобождается от изоляции и зачищаются концы жил на 10-15 мм.
9. Производится подсоединение жил к контактам – коричневый к фазе (крайняя справа клемма), голубой – к нулю (крайняя слева клемма), желто-зеленый – к земле (центральный контакт со скобой).
10. Питание гнезд второй розетки в корпусе производится с помощью перемычек или шлейфов.
11. Затем восстанавливается корпус наружной розетки в обратном порядке.

Как последовательно подключить двойные компьютерные розетки?

Для уменьшения нагрузки электромагнитного излучения в квартирах вместо Wi-Fi роутера устанавливают компьютерные розетки. Их монтаж производится в соответствии с правилами электробезопасности. Выпускаются изделия под скрытую и открытую проводку.

Как и силовые розетки, интернет-аналоги вставляются в гнезда. Приборы RJ-45 обеспечивают подключение компьютера к интернет- и местной сети. Наличие разъемов под витую пару –обязательное условие для нормального функционирования комнат серверного назначения. Использование только беспроводной системы передачи данных опасно с точки зрения перехвата связи. Через проводку украсть информацию можно только, подключившись к ней.

RJ-45 – это универсальный способ соединения компьютерной техники с применением 8-жильного защищенного кабеля, который и называется «витая пара». Розетки классифицируются по числу разъемов на:
• одинарные;
• двойные;
• терминальные;
• комбинированные.

По аналогии с силовыми компьютерные розетки бывают внутренними и наружными. Скрытое в стене устройство находится в защитном пластиковом стакане с клеммником. Наружная установка фиксируется с использованием накладной панели.

Для сокращения времени монтажа розеток применяются монтажные короба. Для квартиры достаточно провести одну или две розетки. Для подключения интернет-розетки главное – это правильная распиновка. Она заключается в четком понимании, куда и какой расцветки провода вставлять. Существует два типа распиновки – прямой и перекрестный. В первом случае применяется провод для соединения конечного техустройства с роутером. Второй – для подключения одинаковых по назначению систем между собой. Все провода соединяются согласно с цветовой маркировкой.

Каждая пара определенного цвета садится в свой паз соответственно цветовой распиновки в клеммник розеточного устройства. Затем утапливаются прижимные коннекторы и фиксируются все жилы контактной группы. Запрещается наличие в розетке перегнутых или выступающих концов проводки. Если клеммник не входит в паз стены, то подрезают внутреннюю плоскость монтажного подрозетника.

Посмотрите видео «Как подключить двойную розетку»

установка и подключение внутренних и наружных моделей

Без многочисленных видов электрических приборов не достичь современного уюта и комфорта. Вследствие чего в помещении требуется достаточное количество электрических точек. Старые модели уже не такие эффективные, поэтому их заменили новыми вариантами. Они обладают неоспоримыми достоинствами и имеют несколько мест для подключения вилок. Розетка двойная с заземлением может крепиться к открытой или скрытой проводке с переменным напряжением тока.

• Схема подключения
  • Извлечение старой точки
  • Установка подрозетника и работа с проводами
  • Подсоединение кабелей
  • Монтаж всех запчастей
• Сдвоенная розетка из одинарных моделей
• Финальная часть

Схема подключения

Некоторые люди до сих пор не имеют понятия о таких устройствах. Они полагают, что двойная с заземлением розетка состоит из нескольких коробок, которые расположены вблизи друг к другу. Но это значительно портит внешний вид помещения, к тому же вероятнее всего понадобится изготовить дополнительное отверстие для установки подрозетника. Это существенно усложняет работу.

А новые модели моноблочного типа легко заменяют старые прототипы без проделывания ниши для дополнительной точки. Однако можно полностью заменить всю ненужную конструкцию на новую вплоть до установочной коробки, но есть вероятность, что придется в этой рабочей зоне заняться масштабным переклеиванием обоев или покраской. Можно обойти такую проблему и аккуратно монтировать устройство в существующий подрозетник.

Извлечение старой точки

Установка сдвоенной розетки считается мелким ремонтом, соответственно, с такой задачей может справиться практически любой мужчина. Чтобы не портить интерьер помещения и не заниматься прокладкой нового электропровода, достаточно монтировать устройство в имеющуюся коробку. Однако эти манипуляции потребуют легкого косметического ремонта. Устанавливаемая двойная розетка в один подрозетник предполагает следующие шаги по демонтажу:

1. Сначала в квартире или доме отключают электроэнергию. Это первое правило техники безопасности. В распределительном щитке находятся переключатели, которые смещаются в вертикальном или горизонтальном положении. Все зависит от конфигурации автомата. После проделанной работы надо убедиться в отсутствии напряжения в сети, проверив проводку индикаторной отверткой.
2. Далее демонтируют старую точку, откручивая крепежные винты или шурупы, удерживающие розетку. Затем крышку снимают, а провода отсоединяют. Потом фиксирующие лапки самого устройства откручивают непосредственно в коробе.

Таким же способом разбирают новое изделие, снимая внешнюю панель, отделяя от основной части.

Установка подрозетника и работа с проводами

Если возникло желание установить новую коробку под розетку, многие отдают предпочтение фирме Schneider Electric. Ее диаметр изнутри составляет 6,8 см. Эти изделия качественные, надежные и пользуются большим спросом. Их преимущество заключается в том, что крепежи располагаются с внешней стороны устройства, поэтому суппорт розетки зафиксировать несложно.

Сейчас тяжело подобрать новые модели двойных точек, чтобы они максимально плотно установились в старый подрозетник. Соответственно, возникает риск постоянной неустойчивости конструкции в коробе. Лучше установить новый вариант, прочно закрепляющий изделие. Обычно основной короб, удерживающий само устройство, фиксируют на алебастр или подобный быстросохнущий раствор. Желательно деталь монтировать ровно, поскольку потом ее сложно будет выровнять. Придется заново все демонтировать и снова устанавливать элемент. Пошаговая разделка кабеля:

1. Для устранения внешней защиты провода применяют обыкновенный острый нож. Отрезают изоляцию всегда вдоль и маленькими кусками. В таком случае риск ранения снижается.
2. Неопытные люди полагают, что чем больше останется запасного кабеля, тем лучше. Это не так. Поскольку лицевая панель при большом пучке проводов может не установиться плотно. Достаточно длины примерно 10 см. Но если они короткие, то их придется удлинить. Чтобы это сделать, надо зачистить края на 1 см и прикрепить аналогичные кабели, закрутив места соединения пассатижами. Потом эти оголенные участки обрабатывают изоляционной лентой.

Если края электропровода с разломами или окисленные, то дефектную часть лучше удалить.

Подсоединение кабелей

После подготовки проводов их надо подключить к контактам. Отталкиваясь от стандарта, в распределительном щитке находится 3 проводка, которые обозначаются так: желто-зеленый (заземление), коричневый (фаза) и синий (ноль). Процесс работы:

1. Сначала, чтобы подсоединить электропровода, необходимо от клемм открутить шурупы отверткой с плоским или острым наконечником. Все зависит от вида винтов. Потом туда устанавливают кабели и обратно закручивают.
2. Если на правый контакт прикрепить ноль или наоборот, поменяв их местами с фазой, то ничего страшного в этом нет. Но обычно фазный кабель подсоединяют к правой клемме. Важно не допустить их подключения на одном контакте (шине), потому что замыкание будет неизбежным.
3. Посередине закрепляют заземляющий провод. Вблизи соответствующей клеммы расположен специальный знак.

Чтобы избежать выпадения кабелей из контактов, все шурупы надо прикручивать максимально плотно.

Монтаж всех запчастей

После подключения устройства к проводам от распределительной коробки последует укладка оставшихся механизмов. Двойная внутренняя розетка с заземлением крепится следующим образом:

1. Для установки двойной розетки в основную коробку надо аккуратно поместить кабели в изделие. Недопустимо, чтобы провода находились под фиксаторными лапками, в противном случае нарушится изоляция. Достаточно сложить материал в виде гармошки и закрепить в подрозетнике.
2. Далее к стенкам основного короба монтируют розетку с неким заглублением вовнутрь. Вся конструкция прикрепляется винтами или шурупами. Второй вариант более надежный. После выравнивания детали приступают к фиксированию саморезами суппорта к коробке.
3. После прочного укрепления необходимых элементов монтируют декоративную накладку. Если предыдущая работа сделана правильно, а углы розетки симметричны коробке, то панель установится плотно, без щелей между стенкой и деталью.

Надо не забывать, что мощность сдвоенной розетки не увеличивается в 2 раза, поскольку кабель подсоединяется только один. Поэтому не стоит перегружать точку, рабочее напряжение которой 16 Ампер и включать в нее более одного электрического прибора свыше 2 кВт.

Сдвоенная розетка из одинарных моделей

Не все современные вилки европейского стандарта удобны в эксплуатации для двойных точек, находящихся в цельном корпусе. Их нередко приходится переворачивать, подключая одновременно 2 штуки. Хотя внешний вид конструкции привлекательный, но все же такие мероприятия доставляют дискомфорт.

Проблема решается путем монтажа одного электрического блока, состоящего из двух и более одинарных моделей. Для этих целей потребуется 2 розетки и 2 подрозетника (допустимо применить двойной короб), также надо приобрести накладку на 2 отверстия. По такой схеме можно установить даже тройные и четверные устройства. Розетка внутренняя двойная устанавливается по такому принципу:

1. Вначале в стене проделывают отверстия для основных коробок. Применяют перфоратор с коронкой нужного диаметра. Но перед сверлением по одной линии делают метки, чтобы расположение углублений было симметрично. Если специальной насадки по бетону не имеется, то подойдет обычное сверло. Создается карандашом окружность, по которой необходимо изготовить множество дыр и удалить внутреннюю часть зубилом и молотком.
2. Надо знать, что розетки могут мешать друг другу, накладываясь или упираясь между собой. Поэтому промежуток от одного отверстия к другому составляет 7,1 см. Есть модели подрозетников, оснащенные специальными крепежами для надежной стыковки к блоку. Поэтому в процессе их установки расстояние контролируется автоматически.
3. После чего последует разделка провода по стандартной технологии. Желательно использовать кабель сечением минимум 2,5 мм². Он выдержит достаточное напряжение.

Перед работой с электрикой ток в распределительном щитке надо отключить.

Финальная часть

В первом варианте сдвоенной розетки все предельно ясно с подключением кабелей к 3 контактам: заземлению, фазе и нолю. Но в этом случае изделие имеет немного другую конструкцию. Нужно знать нюансы, к примеру, правилами ПУЭ по пункту 1.7.144 запрещается последовательное подсоединение проводов заземления. Инструкция по сборке:

1. Ноль и фазу подсоединяют шлейфом, а заземление разделяют на отдельные ответвления. Опрессовкой в коробе изготавливают необходимое их количество исходя из числа подключаемых розеток.
2. После манипуляций с заземляющими ответвлениями предстоит замотать гильзу изоляционной лентой или термоусадочной трубкой. Затем нужно подключить саму розетку.
3. К контакту первого изделия подсоединяют 2 фазы. Первый провод идет от основного кабеля, а второй закрепляется на другой розетке. На следующую клемму монтируют аналогичным способом ноль. Питающий провод и подсоединенные куски подбирают одинакового сечения. После чего к точкам фиксируют отдельные заземления.
4. Далее приступают к укреплению устройств в основных коробках. Затем берут розетки и крепят их на своих позициях в подрозетниках. После устанавливают накладку.

Подобные изделия рассчитаны на эксплуатацию ноутбуков, зарядных устройств, светильников и телефонов. По идентичной схеме монтируется розетка двойная наружная, но без изготовления углубления в стене для подрозетника.

Как подключить двойной розетка

обычно в квартире достаточно свободных гнезда, но часто оказывается, что по крайней мере два устройства должны быть подключены к одному из них. Решение проблемы очень просто, если вы позаботитесь о том, как заранее подключить двойную розетку. Это один из наиболее надежных способов раз и навсегда решить проблему падения футболок, которая параллельно ослабить контакты отдельных розеток.

Контент

• Что такое двойные или тройные розетки
• Зачем двойной розетку
  • Что предназначена средняя выходы?
  • Домохозяйственные электрические приборы Power
• Установка двойных и тройных гнезда
• Double и Triple Sockets, завербованные из обычных
• , что лучше выбрать

Что такое двойные или тройные розетки

Типичный розетка изготовлен из металлических контактов, закрепленных в диэлектрическом корпусе. Провода прикреплены к каждому из них. Двойной розетка, установленная в одном гнезде, состоит из одних и тех же контактов, только они сделаны вдоль краев пластины, и каждый из них имеет крепеж для болта для фазы или нейтрального провода. Поскольку медная или латунная пластина в любом случае имеет более высокую пропускную способность, чем проволока, именно он является потенциальным «слабым звеном», поэтому при подключении двойной розетки необходимо привлечь контакты со всем вниманием.

Принципиальная схема подключения тройной розетки ничем не отличается от двойной одиночной – фаза и ноль подводятся к контактам, которые находятся на медных или латунных пластинах. Между собой тройные розетки конструктивно различают треугольными или ленточными. Вторая их версия такая же двойная, но с дополнительным гнездом для третьего штекера — все контакты на сплошных пластинах. Треугольные, в свою очередь, придется делать из нескольких кусков, соединяя их между собой заклепками. Теоретически это несколько снижает надежность контактов, но если не нарушать правила эксплуатации, то треугольная тройная розетка, установленная в одну розетку, будет без нареканий работать долгие годы.

Почему двойная розетка

Недостатки решения по установке двойной розетки найти очень сложно. Наверное, единственный аргумент против, он скорее всего выражается просто «из вредности» и говорит о том, что его подключение к сети увеличивает риск перегрузок — кроме семей, в которых есть электрики, никто даже не подумает «тянуть» ли один точка — два мощных электроприбора.

На практике для подключения таких устройств, постоянно потребляющих ток большой силы тока, делают отдельные розетки, поэтому в нормальных условиях для возникновения длительной опасной перегрузки должны сойтись несколько факторов, сочетание которых представляется весьма и весьма маловероятным.

Для чего предназначена средняя розетка?

розетка

Первый момент — это сила тока, которую может выдержать розетка — обычно этот параметр указывается на ее крышке, реже на внутренней стороне. Старые советские приборы, которые сейчас встречаются все реже (их заменяют почти в первую очередь из-за необходимости подключения современных евровилок), в своей массе рассчитаны на ток 6 Ампер. Современные, даже посредственного качества, имеют маркировку уже 10 (если без заземления) или 16 Ампер.

Что означают эти цифры, поможет узнать школьная формула расчета мощности электрического тока — ее должны понимать даже гуманитарии. P (мощность) = I (ток) * U (напряжение), а учитывая, что напряжение в бытовой сети всегда постоянное и равное 220 Вольтам, достаточно просто рассчитать, на что указывает маркировка по силе тока.

• 220 Вольт * 6 Ампер = 1320 Вт = 1,3 кВт
• 220 Вольт * 10 Ампер = 2200 Вт = 2,2 кВт
• 220 Вольт * 16 Ампер = 3520 Вт = 3,5 кВт

Силовые бытовые электроприборы

Можно наглядно представить, где можно безопасно подключить двойную розетку, сравнив наиболее часто используемые электроприборы:

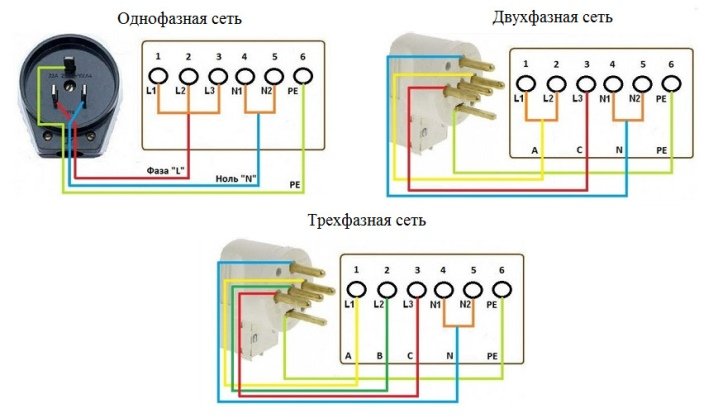

Учитывая рекомендации ПУЭ: как правильно подключить мощную кухонную технику, бойлеры и кондиционеры — к ним всегда подведена отдельная линия, очень сложно представить, в какой ситуации установка двойной розетки повлечет за собой одновременное включение из двух устройств суммарной мощностью более 2,2 кВт. Пользоваться утюгом одновременно с пылесосом или феном достаточно проблематично — остается только микроволновая печь с электрочайником, но вместе они работают максимум 5-8 минут, да и запас прочности в электротехнике не пустой звук. Плюс к таким электроприборам обычно ставят хорошие розетки на 16 Ампер.

Установка двойных и тройных розеток

Нет никакой разницы, как подключить тройную розетку, двойную или одинарную — все действия абсолютно одинаковы. Разумеется, все работы нужно производить при отключенном электричестве:

• В стене сверлится отверстие, куда будут устанавливаться розетка и штроба, через которые будет подведен провод (если установка выполняется с нуля).
• Готовится гипсовый или цементный раствор – немного, чтобы хватило на закрепление розетки в стене.
• Вровень со стеной устанавливается подрозетник (внутри него заводятся провода, а перед этим их концы необходимо обмотать изолентой, чтобы гипсовый раствор не попал на жилы). Затем нужно дождаться отведенного времени для полного застывания раствора – в зависимости от состава на это может уйти от 15 минут до суток.
• Далее с концов проводов снимается изолента, при необходимости необходимое количество изоляции, проводники вставляются в контактные крепления и затягиваются. Вопреки некоторым мнениям, нет никакой разницы, как подключить тройную розетку (это касается и двойной, и одинарной) – фазный провод можно зажимать как на правый контакт, так и на левый. Главное, чтобы между жилой и выводом был хороший контакт, для увеличения его площади жилу можно немного расплющить пассатижами.
• Затем в подрозетник устанавливается внутренняя часть — здесь ничего выставлять не надо, так как она имеет ограничитель, который прижимает ее к стене. Когда гнездо полностью выровнено, распорные выступы затягиваются, и стопор навинчивается на гнездо.
• Последний шаг — закрепить крышку — она ​​прикручена к внутренней части винтами.

На каком шаге нужно включать электричество зависит исключительно от степени любопытства — правильное подключение или нет. Проверить напряжение можно сразу после подключения проводов, после установки салона в подрозетник или после полного завершения монтажа.

Процесс установки двойной розетки показан в этом видео:

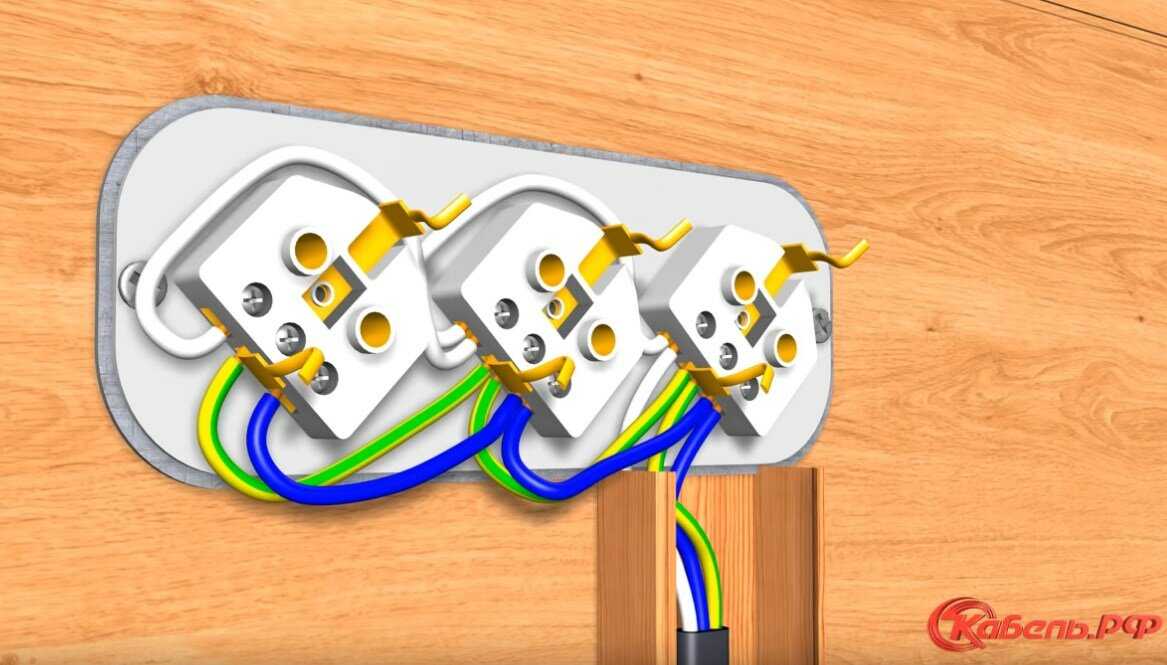

Розетки двойные и тройные, набранные из рядовых

Смысл такого подключения в том, что фазный и нулевой провода подходят от распределительной коробки к одной из розеток, а третий подключается от его клемм соседним проводом и так далее. По сути, получаются не двойные, а двойные (тройные) розетки, которые подключаются к отдельному блоку, питающемуся по-прежнему от одного провода.

Ряд розеток, соединенных таким образом, легко ремонтировать — если какая-либо его часть выйдет из строя, то замене придется только сломанная часть.

Провод, соединяющий блоки розеток, подбирается такого же сечения, как и тот, что подходит к первому из них. Если такого же нет, то без особых проблем можно взять провода с жилой большего сечения, но ни в коем случае нельзя наоборот — при нагрузке большей, чем пологая, провод, подключенный к такие контакты вскоре начнут нагреваться и окисляться. Блоки розеток обычно устанавливаются в местах, где не предполагается использование большого количества мощных устройств, хотя при наличии питающих и соединительных проводов достаточного сечения и контактов розетки хорошо зажимаются, тогда они свободно выдержат работу отопителя в паре с еще несколькими приборами.

Есть еще один нюанс при установке подрозетников — можно устанавливать их по одному, либо найти целый блок, который сразу вставляется в просверленные в стене отверстия. В остальном все делается так же, как и с обычной розеткой.

Подробный рассказ о подключении блока розеток в этом видео:

Что лучше выбрать

В результате использование двойных и тройных розеток является прекрасной альтернативой необходимости подключения к обычным носителям, тройникам и другим устройствам, позволяющим работать сразу нескольким устройствам из одной точки.

Единственное правило, которое нужно запомнить, не утруждая себя подсчетом киловатт, — не включать в одну розетку или группу их несколько мощных приборов, например обогревателей. В бытовых условиях очень сложно представить ситуацию, когда это может понадобиться, но если такая необходимость возникает, то розетки лучше выбирать на разных, а лучше напротив, стенах.

Французская двойная розетка 16А 250В~ с защитным устройством и винтовым зажимом красная Simon 500 Cima

Переменные de unidades de obras —> -false-false

Серии:
Саймон 500 Чима

Версия:
Двойной

Интенсивность:
16 ТОПОР

Вольтаж:
250 В~

Количество розеток:
2

Количество модулей:
2

Заканчивать:
Красный

Формат:
Франческа

Моноблок:
Нет

Доступно в:
Немецкий и французский формат

Тип терминального соединения:
Винт

Количество терминалов:
3 входа и 3 выхода

Количество соединений на терминал:
2 соединения на терминал

Тип механизма:
Вставка

Функция индикатора:
Нет

Можно связать:
Да, используя аксессуар 50000996-039

Наличие КОМПЛЕКТА:
Нет

Совместимость:
Корпуса Simon 500 Cima

Содержимое упаковки:
Двойная розетка с крышкой и инструкцией по установке

Габаритные размеры:
100 х 50 мм

Глубина:
46 мм

Допустимое сечение кабеля:
От 1,5 до 2,5 мм

Необходимость зачистки кабеля:
12 мм

Термостойкость:
+125 ºC (в соответствии со стандартом IEC 60695-10-2)

Тушение:
+850 ºC / 30 секунд (GWFI в соответствии со стандартом IEC 60695-10-2)

Изоляционное сопротивление:
>5МОм при 500В

Диэлектрическая прочность:
Без отверстий и контуров, с 2000 В при 50 Гц в течение 1 минуты

IP-рейтинг:
20

РАЛ:
3002

Материал изготовления:
Металлические компоненты с изоляцией из самозатухающего термопласта, не содержащего галогенов, что гарантирует отсутствие распространения пламени в случае пожара и низкую токсичность в случае дымовыделения.

Тип продукта:
Стандарт

Доступный рынок:
CE

Нормативные документы:
Директива 2011/65/UE RoHS + EN 50581:2012 + IEC 60884-1 Ред. 3.2

Тип установки:
Подходит для поверхностного и скрытого монтажа

Направление установки:
Вертикальное и горизонтальное

Устанавливается в распределительную коробку скрытого монтажа:
Конкретный Simon 500 Cima

Снятие розетки:
Только с инструментом

Снятие крышки:
Только с инструментом

Диапазон температур при установке:
от -25 до 60 ºC

Максимум. темп. во время строительных работ:
+60 ºС

Обслуживание:
Протрите мягкой сухой тканью.
Не используйте абразивные ткани или чистящие средства, содержащие хлор.

Доступно в коробке дисплея:
Да

Количество в упаковке:
10

Высота:
0,000

Широкий:
0,000

Глубина:
0,000

Объем коробки:
0,000

Вес нетто коробки:
10. 700

Общий вес ящика:
0,000

Удельный вес коробки:
КГМ

Код EAN:
8421053112748

Доступно в нескольких коробках:
Нет

В наличии на поддоне:
Нет
