Экран кабеля это: Назначение экранирования кабелей и используемые для этого материалы | Полезные статьи

Для чего кабелю экран? — ООО ТД ОптКабель

Так как электрокабеля проводят электрический ток, то он образует электромагнитные излучения. Такие излучения создают радиопомехи, телепомехи и шумы. Если расположить рядом несколько проводов и пропустить по ним электрический ток, то они будут создавать наводки, действующие друг на друга.

Содержание

Электропровод не только производит такое излучение, но и принимает его. Естественно, что это влияет на подключенное оборудование. С целью защиты от помех и применяется экранирование. Таким образом, изоляция защищает от механических повреждений, а экранировка  – от шумов, наводок.



Экран окружает электрический провод и отражает излучение или перенаправляет его на землю. На 100% защитить провод не удается, но та малая часть паразитной энергии, которая создается, негативно не влияет на текущие процессы.

В зависимости от назначения электрического провода, количества, типа проводников в нем, отличается и способ экранирования. Цена на экранированное изделие несколько выше, за счет использования дополнительных материалов и оборудования для производства.

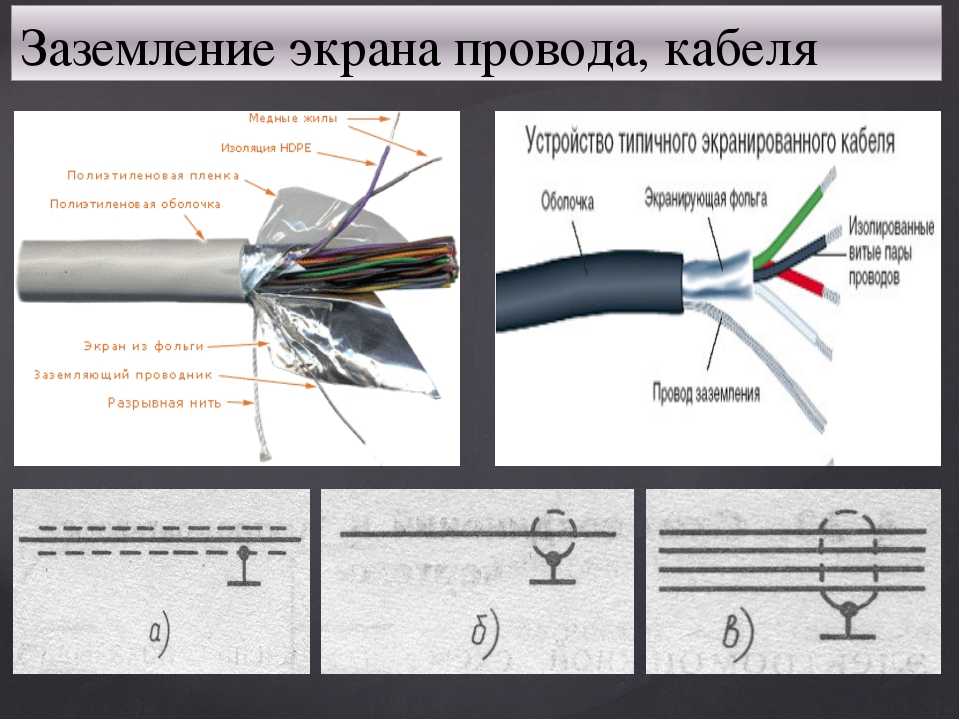

Одной из основных характеристик экранов, является перевод наводок на землю. Это осуществляется при концевой заделке.

Выбрать и купить экранированный кабель можно на нашем сайте с быстрой доставкой по Москве и России.



Конструкция экрана кабеля

Экранирован может быть не только кабель целиком, но и отдельные его составные. Чаще, экранируют пары проводов, чтобы уменьшить влияние помех внутри электрокабеля. Внешняя же часть кабеля защищается от помех двумя способами: фольгированием алюмополимерной пленкой (Foiled)и фольгой с луженной проволочной оплеткой (Shielded).

Такие экраны существенно отличаются между собой. Пленка может ложиться внахлест или с продольным швом. Этот шов часто заклеивают. Как правило, такая конструкция дополняется дренажной проволокой. Она служит дополнительным шунтом, на случай повреждения фольгированного покрытия.

От толщины пленки также много зависит. Слишком толстый материал увеличивает кабельное изделие в объеме и повышает его стоимость. Слишком тонкий – приводит к уменьшению прочности и эффективности экрана. Изготовители стараются не превышать показатель толщины пленки в 100 мкм.

Оплеточная защита также имеет свои особенности. Но, наилучшие показатели при комбинированном использовании двух средств защиты.
Стоит отметить, что экранирование пленкой полноценно используется при токах до 50 мА. При средних токах используют комбинированный способ. В силовых кабелях используют оплетку из меди или алюминия.



Оплеточное покрытие не может защитить всю площадь проводниковых линий. Этот показатель колеблется от 70% до 95% всей площади покрытия. Более эффективной считается оплетка из меди, но изделие с ней стоит дороже.



Заключение

Комбинированный способ экранировки набирает популярности, за счет использования большого числа компьютерной техники, локальных сетей. Только такие кабеля кладутся в сильно зашумленных условиях.

Защита от наводок и статических помех успешно применяется и в других проводниковых изделиях во всём мире.

Экраны кабелей

Подробности
Категория: Кабельная арматура
  • кабель

Экраны применяют для защиты внешних цепей от влияния электромагнитных полей токов, проходящих по кабелю и для обеспечения симметрии электрического поля вокруг жил кабеля. Экраны выполняют из полупроводящей бумаги и алюминиевой или медной фольги.

Экранирование определяется техническими условиями на кабели и зависит от особенности испытания конструкции и номинального напряжения. Экран на кабеле увеличивает прочность изоляции жил на его оболочку, снижая влияние воздушных включений, а в муфте способствует ограничению появления разрядов у краев оболочки. Экраны изготовляют из металлизированной бумаги (фольга, наклеенная на бумагу), металлических лент (медные или алюминиевые), полупроводящих пластмасс, резины и бумаги (сажевой).
Места наложения экранов и их толщины приведены в табл.

Экраны из медной или алюминиевой ленты кабелей с пластмассовой оболочкой рассчитаны на ток не более 50 А.
При заказе кабеля для сетей с большим током замыкания на землю необходимо требовать увеличения сечения металлических экранов.

Для выравнивания электрического поля силовых кабелей напряжением 6-10 кВ применяют электропроводящие экраны.
В кабелях с бумажной изоляцией напряжением 6-10 кВ экраны располагаются на поясной изоляции. В качестве экранов применяют электропроводящую кабельную бумагу марок КПУ-80 и КПУ-120. Электропроводящая однослойная и двухслойная кабельная бумага содержит ацетиленовую сажу. Удельное объемное сопротивление равно 1 • 103 * 104 Ом-м. Допускается выполнять экран на поясной изоляции из металлизированной полупроводящей бумаги, поверх которой наложена алюминиевая фольга (ГОСТ 618-73) или медная фольга (ГОСТ 5638-75).

Экранирование воздушных включений в кабелях

Кабель

Номинальное напряжение, кВ

Место наложения экрана

Материал экрана

Толщина экрана, мм

С бумажной изоляцией в общей свинцовой оболочке То же, но в алюминиевой оболочке

То же, но отдельно освинцованными жилами То же

6 и 10 6 и 10 6 и 10 20 и 35

Поверх поясной изоляции То же
Поверх изоляции жил Поверх жилы Поверх изоляции жил

Полупроводяшая бумага То же
Полупроводящая или металлизированная бумага Полупроводящая бумага То же

0. 12
0,44

0,12
0,36 0,24

С пластмассовой изоляцией в пластмассовой оболочке

6 10

То же
Поверх изоляции жил

Полупроводящая пластмасса Металлическая лента Графитовый слой

0,25
Медная — 0,06 или алюминиевая — 0,1

То же

20 и 35

Поверх жилы
Поверх изоляции жил

Поверх жилы

Полупроводяший полиэтилен Металлическая лента
Полупроводящая пластмасса в зависимости от материала изоляции Графитовый слой

Полупроводящий полиэтилен Металлическая лента
Полупроводящая пластмасса в зависимости от материала изоляции

0,25
Медная — 0,06 или алюминиевая — 0,1 0,25

0,5
Медная — 0,06 или алюминиевая — 0,1 0. 25

С резиновой изоляцией с любыми нормированными оболочками

6

Поверх изоляции жил

Полупроводящая резина

0,4


В кабелях с пластмассовой изоляцией напряжением 6 кВ экраны накладывают на жилы и на поясную изоляцию. Электропроводящий полиэтилен или поливинилхлоридный пластикат накладывают на каждую жилу, при этом материал экрана и изоляции жил должен быть одинаковым. Это необходимо для того, чтобы у экрана и изоляции были равные или близкие по значению температурные коэффициенты расширения. При несоблюдении этого условия между экраном и изоляцией могут образоваться пустоты, которые являются очагами ионизации в изоляции кабеля.

Поверх поясной изоляции накладывают электропроводящий экран толщиной не менее 0,2 мм. Экран, наложенный обмоткой, представляет собой ленту, изготовленную из электропроводящей прорезиненной ткани толщиной 0,3 мм с 20%-м перекрытием, или состоит из двух лент кабельной бумаги толщиной 0,12 мм каждая.
У кабелей с пластмассовой изоляцией без алюминиевой оболочки поверх указанного электропроводящего экрана накладывают металлический экран из двух медных лент или медной фольги толщиной не менее 0,06 мм, или двух алюминиевых лент, или алюминиевой фольги толщиной не менее 0,1 мм.

  • Назад
  • Вперёд
  • Вы здесь:
  • Главная
  • Оборудование
  • Кабели
  • Кабельная арматура
  • Кабельные заделки ПКВЭ и ПКВЭО

Еще по теме:

  • Прокладка кабельных линий 1-35 кВ
  • Xlinks планирует построить подводный кабель между Марокко и Великобританией
  • Допустимая перегрузка кабельных линий 6—10кВ
  • Технологичность проектных решений монтируемых кабельных трасс
  • Активное сопротивление трехжильных кабелей с поясной изоляцией

Кабели

  • Силовые кабели
  • Шнуры и провода
  • Кабельная арматура

Электрические кабели и экранирование

Детали
Категория: Вопросы и ответы

org/AggregateRating»> Рейтинг пользователей: 4 / 5 конце, чтобы избежать контуров заземления. Мы обнаружили, что это успешно работает на многих установках по всему миру. В некоторых случаях может потребоваться заделка на обоих концах, и объяснение этого можно найти в тексте ниже.



Цитата с веб-сайта Ofcom (EMC Awareness).

Экранированные кабели используются для уменьшения связи внутренних проводников кабеля с окружающей средой, через которую они проходят, но следует учитывать, что экран работает по-разному на высоких и низких частотах, а также оказывает различное влияние на электрическое поле и магнитное поле. полевая муфта.

Как используется этот метод

Для низких частот общий экран, заземленный только с одного конца, обеспечивает хорошее экранирование от помех с емкостной связью, но не от магнитных полей, поскольку это может произойти только в том случае, если через экран протекает ток. Для защиты от магнитного поля оба конца экрана должны быть заземлены. Это позволяет индуцированному току (IS) течь в экране, который будет противодействовать току, индуцированному в центральном проводнике. Тот же принцип применяется при экранировании проводника для предотвращения эмиссии магнитного поля.



Чтобы свести к минимуму наводку низкочастотного магнитного поля, один конец цепи должен быть изолирован от земли, площадь контура цепи должна быть небольшой, а экран не должен являться частью цепи. Лучше всего этого можно добиться, используя экранированную витую пару с заземлением экрана только на одном конце. Скручивание минимизирует магнитную связь, а экран уменьшает внешнюю емкостную связь.



Когда длина кабеля приближается к четверти длины волны на интересующей частоте, экранные токи из-за внешних полей становятся неизбежными. Разомкнутая цепь на одном конце кабеля превращается в короткое замыкание на расстоянии четверти длины волны, и экранные токи текут по схеме стоячей волны, несмотря на отсутствие внешнего соединения. Даже ниже резонансных частот паразитная емкость может пропускать экранные токи. Чтобы экран работал успешно, он должен быть заземлен на обоих концах, чтобы отводить эти токи от внутренней цепи.

Ключевые проблемы при использовании этого метода

Заземление обоих концов экрана

Частой причиной заземления экрана только с одного конца является то, что если существует значительная разница в напряжении между точками подключения на каждом конце экрана, ток будет течь в экране, если оба конца подключены. Этого может быть достаточно, чтобы повредить кабель. Такие перепады напряжения не являются чем-то необычным на больших объектах или между зданиями. Предпочтительным решением является прокладка кабеля в ячеистой наземной сети с использованием параллельных заземляющих проводников (PECs), и, безусловно, для новых телекоммуникационных установок следует настаивать на этом подходе. Этот тип установки предотвращает значительные разности потенциалов земли.

Качество экрана

На высоких частотах внутренняя и внешняя части экрана изолированы за счет скин-эффекта, что препятствует прохождению поверхностных токов в толщу проводника. Поэтому сигнальные токи внутри экрана не связаны с интерференционными токами снаружи, а многократное заземление экрана не вносит напряжения помех внутри в той степени, как при НЧ. Этот желательный эффект нарушается плетеным экраном из-за его неполного оптического покрытия и из-за того, что нити непрерывно переплетаются изнутри наружу и обратно. Экраны из фольги не проявляют этого эффекта, но вносят другие компромиссы из-за их более высокого сопротивления; оптимальным экраном является сочетание фольги и тесьмы. Разделение также серьезно ухудшается из-за качества заземления экрана на обоих концах.

Соединение заземления экрана

Соединение косички — это соединение, при котором экран сводится к одному проводу и протягивается через штырь разъема к точке заземления. Из-за простоты сборки он очень часто используется для соединения экранов кабелей передачи данных. К сожалению, это может быть почти так же плохо, как и отсутствие связи на высоких частотах из-за индуктивности косички, которая появляется последовательно с экраном кабеля и создает напряжение, когда токи помех текут по экрану к заземлению. Затем это напряжение легко передается от конца экрана к внутренним проводникам. Процесс сопряжения выбросов является взаимным. Полное сопротивление такого соединения быстро возрастает с увеличением частоты и фактически сводит на нет ценность хорошего экранированного ВЧ-кабеля.



Наилучшее соединение — это соединение, при котором экран расширяется и образует прочное соединение на 360° с заземляющей пластиной или шасси. Лучше всего это достигается с помощью жесткой кабельной заделки с использованием токопроводящего сальника и наконечника, которые зажимают экран кабеля. Разъемы в стиле милитари позволяют использовать эту конструкцию.



Из имеющихся в продаже соединителей подходят только те, у которых оболочка соединителя предназначена для обеспечения положительного 360-градусного контакта с ответной частью. Примером может служить сверхминиатюрная линейка D с лужеными корпусами с ямочками. Экран кабеля должен контактировать на 360° с экранированной проводящей задней оболочкой, которая сама должна быть жестко соединена с корпусом разъема.



Если вы не можете обойтись без пигтейла, сделайте его как можно короче, а лучше всего двойным и проведите через два контакта на противоположных концах разъема, чтобы его индуктивность уменьшилась вдвое. Эффективная длина пигтейла простирается от конца экрана кабеля через разъем до точки заземления или соединения шасси. Экраны кабелей всегда должны располагаться в точке с минимальным шумом по отношению к заземлению системы. Если есть токопроводящий корпус, то экран должен быть прикреплен к нему, а не к цепи на печатной плате, такой как 0V.

Поверхностное передаточное сопротивление

Эффективность экранирования экранированных кабелей лучше всего выражается через поверхностное передаточное сопротивление (STI). Это мера напряжения, наведенного на единицу длины внутреннего проводника (проводников) кабеля из-за тока помех, протекающего по внешнему экрану кабеля. Его можно использовать для обозначения кабеля как такового или кабеля/разъема в сборе.



Идеальный экран не допускал бы индуцирования напряжения на внутренних проводниках и имел бы нулевой STI. Практичные экраны соединит некоторую энергию с внутренней. STI зависит от частоты и обычно выражается в миллиомах на метр длины. На низких частотах оно равно сопротивлению экрана постоянному току, но на более высоких частотах в ПТИ преобладает эффект взаимной индуктивной и емкостной связи между экраном и внутренним проводником.

Экранированный кабель: 6 вещей, которые вы должны знать

Введение

Электрический кабель является важным элементом оборудования в современном мире. Он играет жизненно важную роль в передаче данных или электроэнергии на большие расстояния. По этой причине непрерывные инновации на протяжении многих лет привели к изобретению экранированных кабелей.

Как и другие современные изобретения кабельной промышленности, экранированный кабель обладает уникальными возможностями. Его безопасность и эффективная работа сделали его предпочтительным выбором во многих электрических установках. Он также широко используется в различных конструкциях и электрических устройствах.

1. Что такое экранированный кабель?

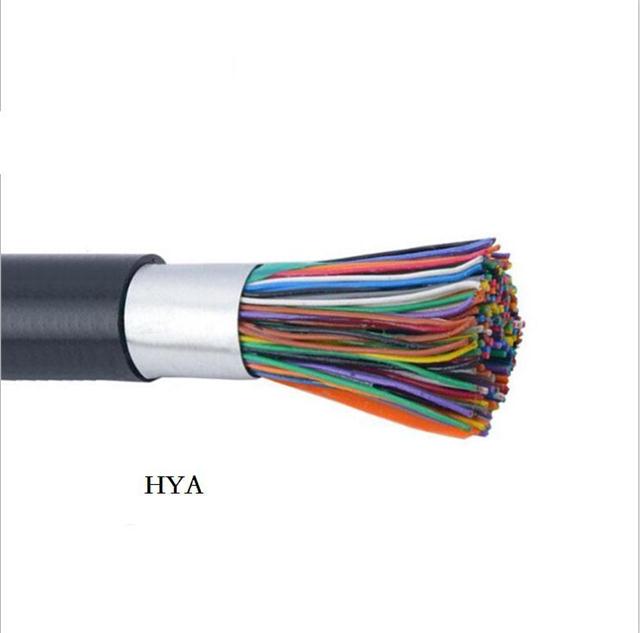

Рисунок 1: Экранный кабель

. слой. Этот слой в основном состоит из плетеных медных или алюминиевых нитей. Можно также использовать проводящий полимер или медную ленту без оплетки.

Обычно этот слой покрыт пластиковой оболочкой. Экранированные кабели также называют экранированными кабелями. Они используются для минимизации соединения внутренних кабелей в местах установки. Эти кабели чрезвычайно эффективны для защиты данных от электромагнитных помех при передаче по проводам.

2. В чем разница между экранированным и неэкранированным кабелем?

При установке дома или на рабочем месте необходимо решить, какой тип кабеля будет использоваться. Ваше решение определяется уровнем безопасности и эффективности, которого вы хотите достичь. Основной выбор у вас есть между экранированными и неэкранированными кабелями. Вот основные различия между двумя кабелями.

Экранированные кабели обычно состоят из тех же частей, что и неэкранированные кабели, но они излучают гораздо меньше электромагнитного излучения, которое может мешать сигналам в соседних кабелях из-за способности экрана поглощать и отклонять их.

С другой стороны, неэкранированные кабели просты в изготовлении и недороги, поскольку оболочка/экран обычно состоят из чистого алюминия или меди, что снижает стоимость провода. В неэкранированных проводах присутствуют только витые пары с первичной внешней оболочкой/изоляцией.

Рисунок 2 Экранно -кабельный кабель и нерешенное кабель

3. Что есть типы.

На рынке доступны различные типы экранированных кабелей. Они включают экранированные кабели и неэкранированные кабели следующим образом.

Экранированные экранированные кабели



  • Экранированные кабели из фольги – Экранирование из фольги выполнено из тонкого листа алюминия или меди. Для повышения прочности троса эту «фольгу» обычно прикрепляют к полиэстеровой несущей. Эта форма экранированного кабеля, часто называемая «ленточным» экранированием, обеспечивает 100 % защиту проводника, вокруг которого он обмотан.

Обычно 4-жильный экранированный кабель 0,75 мм, 6-жильный экранированный кабель, 4-жильный экранированный кабель 0,5 мм, 3-жильный экранированный кабель, 8-жильный экранированный кабель сигнализации, 4-жильный экранированный кабель управления, одножильный экранный кабель и двухжильный экран кабели экранированы фольгой для предотвращения механических повреждений токопроводящих жил.

  • Кабели со спиральным экраном – Недорогой спиральный экран, состоящий из медных жил, проходящих параллельно друг другу. Поскольку концы кабеля не нужно распутывать, его можно быстро собрать. Растягиваться проще, так как пряди закручены по спирали.

Многие виды кабелей, такие как экранированные медные провода, 4-парный экранированный кабель, двухжильный экранированный кабель, двухжильный экранированный кабель и бронированный экранированный кабель.

  • Кабели с комбинированным экраном – Состоят из нескольких изоляционных экранов. Они могут включать 4-парный экранированный кабель, одножильный экранированный кабель, двухжильный экранированный кабель, 6-жильный экранированный кабель и 4-жильный экранированный кабель 0,75 мм.

Рис.0081



  • Metallic braid shielded screen cables – The shields are generally made of copper strands that are bare, tinned, or silver plated. Физическая защита может быть обеспечена сталью и другими металлами. Они плетутся поверх проводника или проводников подобно тому, как текстильная оплетка плетется по проводнику или проводникам. Например, экранные кабели из медных проволок могут быть изолированы с помощью экранов из металлической оплетки.
4. Что такое экранированная экранированная витая пара?

Кабель с экранированной витой парой представляет собой тип проводки, в котором два проводника в одной цепи соединены. В основном это делается для улучшения его электромагнитной совместимости и уменьшения помех от радиочастот.

Эти кабели обычно называют экранированной витой парой, фольгированной витой парой или экранированной витой парой. Кабели также снижают уровень шума.

Это происходит, когда помехи/шумы, создаваемые одним проводом, успешно нейтрализуются помехами/шумами, создаваемыми другим проводом, путем скручивания проводов, по которым проходит равный и противоположный ток.

В отрасли передачи данных экранированная экранированная витая пара способна поддерживать более высокие скорости передачи на большие расстояния.

Рис. 4: Типичные кабели с экранированной витой парой


5. Какова текущая рыночная цена экранированного кабеля?

Цены на экранные кабели варьируются от 1 до 5 долларов. Однако стоимость кабелей зависит от характера или формы, в которой они существуют.

Например, одножильный экранированный кабель может быть менее дорогим, чем двухжильный экранированный кабель или любой другой, такой как 3-жильный экранированный кабель, 4-жильный экранированный кабель 0,5 мм, 4-жильный экранированный кабель управления, 6-жильный экранированный кабель, и 8-жильный экранированный сигнальный кабель.

6. Каково использование кабеля питания экрана?

Экранированные силовые кабели используются в различных условиях. Чаще всего кабели используются для подключения компьютера, монитора, принтера или корпуса жесткого диска.

 Кабель питания экрана предназначен для подключения к 3-контактному защищенному разъему питания, используемому во многих мониторах, сканерах, корпусах жестких дисков, принтерах и других устройствах. Эти кабели существуют в нескольких длинах, подходящих для большинства применений.

Кроме того, производители систем безопасности используют экранированные силовые кабели, так как они обеспечивают защиту от радиопомех и помех промышленной частоты.
