Экранирование провода: Назначение экранирования кабелей и используемые для этого материалы | Полезные статьи

Для чего кабелю экран? — статьи по кабельной продукции

Проблема применения экранированных кабелей все еще не имеет однозначного решения.

Ответ на поставленный в заголовке вопрос вроде бы ясен: для защиты от помех. Но тщательный анализ показывает, что этот ответ — неоднозначный. От внешних помех или от переходных помех внутри кабеля? А как защищает экран от помех, излучаемых самим кабелем? Есть ли другие, эффективные и недорогие приемы защиты от помех? Как связаны параметры кабеля с присутствием экрана? Некоторые из поставленных вопросов мы и рассмотрим.

В одних стандартах на кабельные системы экранированные кабели поддерживаются, в других они служат альтернативой неэкранированным. Самая общая рекомендация такая: сначала выжать максимум из неэкранированных кабелей, а уж если это окажется недостаточным, то тогда применять более дорогие и сложные экранированные системы.

Известны две стадии защиты кабеля от помех:

а. симметрирование и подбор шагов скрутки;

б. экранирование, внешнее и внутреннее.

Симметрирование

В скрученной (витой) паре провода меняются местами — этим достигаются симметричные условия возбуждения помехи в проводах пары, т. е. баланс. В идеально симметричной паре помехи, наведенные в проводах пары, взаимоуничтожаются. На практике полного баланса, конечно, не бывает, и некая результирующая помеха остается. То же самое можно сказать и относительно излученной помехи: чем лучше баланс пары, тем меньше витая пара излучает наружу, в окружающую среду.

В многопарном кабеле витые пары влияют друг на друга. Если пары скрутить с одинаковым шагом, то влияние их друг на друга будет почти таким, как если бы они не были скручены вовсе. Поэтому стараются скручивать пары с разными шагами, расчет взаимного соотношения которых представляет довольно сложную задачу. Окончательный подбор шагов скрутки делают экспериментальным путем.

Для достижения максимальной симметрии (баланса) пары требуется:

1. прецизионное изготовление проводов, входящих в пару, достижение их идентичности;




2. скрутка проводов в пару с точным и равномерным по длине шагом;




3. математически вычисленное и максимально соблюденное соотношение шагов скрутки всех четырех пар.

Рассмотрим эти условия более детально.

Прецизионное изготовление проводов пары. На стабильность элементарной ячейки (шага скрутки) пары влияет точность, с которой выполнены провода, входящие в пару. Так как размеры провода по длине (в основном — диаметр изоляции) меняются, на такую же мизерную величину изменяются и размеры элементарной ячейки. Поскольку таких ячеек очень много, то суммарная помеха оказывается весьма существенной. Следовательно, нужно точно выдерживать диаметр и эксцентриситет изоляции провода, ее диэлектрические характеристики при изготовлении.

Точно выдерживаемый шаг скрутки. Здесь — то же самое: нестабильный шаг приводит к разбросу размеров элементарной ячейки по длине. Данный фактор также крайне слабый, но интегральный эффект от огромного числа шагов существенен. Поэтому важно использовать такой метод скрутки проводов, который дает наибольшую точность шага скрутки, даже ценой уменьшения производительности технологического оборудования.

Оптимальное соотношение шагов скрутки. В многопарном кабеле степень влияния между парами зависит еще и от выбора соотношения шагов скрутки соседних пар. Этой проблемой в кабельной технике занимались самые светлые головы; результатами их работы мы и пользуемся. Здесь не место обсуждать соответствующие труды, но замечу, что существует математически рассчитанное соотношение шагов скрутки соседних пар многопарного кабеля. Исследования этого вопроса ведутся до сих пор, так что процесс еще не завершен. На практике, во-первых, точно выдержать это соотношение невозможно — не бывает такого технологического оборудования; во-вторых, реальные размеры проводов и пар не точно соответствуют заложенным в расчет. Приходится шаги скрутки пар подбирать опытным путем, экспериментируя с большим количеством образцов кабеля. Результатом является то, что у различных изготовителей шаги скрутки пар разные.

Экранирование

Если симметрирования пар недостаточно, приходится применять еще и экранирование. В случае, когда необходима защита от внешних помех, окружают экраном весь сердечник кабеля. Ежели требуется перекрыть путь помехам внутри кабеля, между его парами, то следует заэкранировать каждую пару. Для решения обеих задач экранируют каждую пару в отдельности, а потом еще накладывают и общий экран. В связи с этими особенностями вводятся специальные обозначения кабеля. Об этом несколько раз приходилось уже писать, но до сих пор нет однозначности в определениях и обозначениях конструкций кабелей.

Компании-изготовители вносят немалую путаницу, используя для одних и тех же конструкций разные аббревиатуры. Поэтому стоит вернуться к обозначениям и ввести последовательную классификацию четырехпарных (и не только) кабелей, в зависимости от количества и состава экранов. Более или менее стройная система изложена в Таблице 1.

Надо заметить, что рассмотренная классификация не представляет ничего нового для кабельной промышленности. Тем не менее понадобилось несколько лет, чтобы она стала достоянием смежной отрасли — структурированных кабельных систем. При заказе кабеля следует в тексте применять термин «экранированный», чтобы избежать ошибки, так как существует путаница с терминами Screened и Shielded. Предлагается термин Shielded использовать только для тех случаев, когда экран имеет сложную конструкцию (фольга + оплетка).

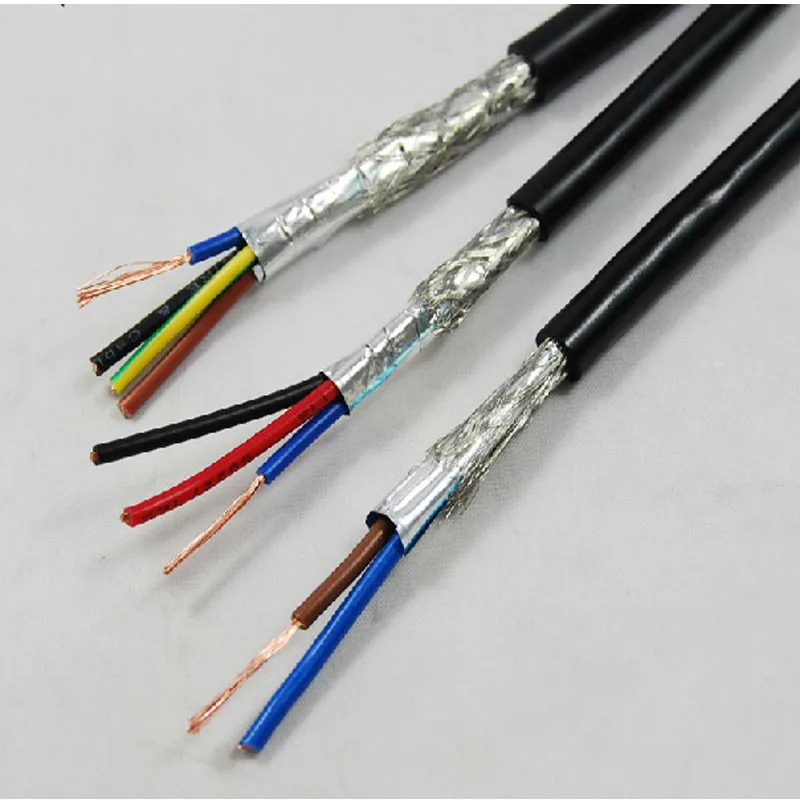

Внешний экран кабеля бывает двух видов: одинарный — из алюмополимерной пленки, и двойной — из фольги и оплетки медной луженой проволокой. В первом случае экрану часто присваивают букву F (Foiled), во втором — S (Shielded). Пары в кабеле обычно окружены одинарными экранами из фольги или алюмополимерной пленки. В кабельной технике встречаются и двойные экраны витых пар, но в компьютерных сетях они почти не используются.

Конструкции общих кабельных экранов имеют существенные отличия. Если экран выполнен из продольно наложенной фольгированной пленки, то она лежит обычно алюминиевой стороной внутрь, к сердечнику кабеля, и по этой же стороне прокладывают дренажный проводник. Если же поверх фольгированной пленки наложена еще оплетка, то в этом случае слой алюминия часто повернут наружу, и оплетка соприкасается с ним.

Экран из фольгированной полимерной пленки может выполняться с нахлестом или с продольным швом типа кровельного. Иногда такой шов герметизируют путем склейки полимерной пленки. Как правило, в конструкцию экрана входит дренажная проволока, проложенная для шунтирования порывов фольги, которые могут возникнуть при производстве работ.

Оплетка проволоками также имеет свои особенности: от ее плотности и других параметров зависят экранирующие свойства, по частотным характеристикам отличающиеся от фольгового экрана. По этой причине эффективно именно совместное использование фольги и оплетки. Наилучшим современным кабельным экраном можно считать сочетание наложенной вдоль кабеля фольгированной пленки и оплетки проволоками поверх нее.

Большую роль играет толщина фольги, используемой для экранирования витых пар. Если фольга толстовата, то и кабель станет слишком толстым, грубым, негибким. Если же фольга тонковата, то эффективность и прочность экрана снижаются. Различные компании-изготовители, оптимизируя экран, применяют фольгу толщиной от 20 до 100 мкм.

Экран, наложенный на витую пару, уменьшает ее волновое сопротивление (impedance). По этой причине изоляция (диэлектрическое покрытие) проводов витой пары делается или более толстой, или пористой. Это нужно для того, чтобы довести импеданс до 100 Ом — стандартного значения для компьютерной проводки. Оба фактора (и экран, и утолщение изоляции) увеличивают диаметр кабеля, что нежелательно: число кабелей, которое можно проложить в монтажном коробе или желобе, уменьшается. Использование пористой изоляции также нежелательно: требуется специализированное оборудование для изготовления таких кабелей, из-за чего производство их удорожается. Кроме того, пористая изоляция неустойчива, легко сминается и плохо держит форму. Из-за указанных недостатков пористая изоляция применяется намного реже, чем сплошная.

Промышленные образцы

В Таблицах 2 и 3 приведены результаты разборки имеющихся у автора образцов экранированных кабелей, предназначенных для локальных компьютерных сетей (LAN-кабелей). Образцы делятся на две группы: кабели с некранированными витыми парами и общим экраном (см. Таблицу 2) и дважды экранированные кабели — с общим экраном и витыми парами, экранированными фольгой (см. Таблицу 3).

Данные, приведенные в Таблицах 2 и 3, списаны с оболочек кабелей. Обращает на себя внимание (см. Таблицу 2), что проверка технических характеристик кабелей выполнялась различными испытательными лабораториями, как американскими (UL, ETL), так и европейскими (EC DELTA). Некоторые изделия не имеют отметок о проверке, но содержат ссылки на соответствие стандартам (EIA/TIA 568A; ISO/IEC 11801; CSA PCC FT1). Экран чаще всего обозначен словом SHIELDED, но иногда указывают и тип экрана (FTP).

В Таблице 3 следует обратить внимание на разницу в конструкции экранов отдельных пар: обмотка фольгированной пленкой — у европейских отделений компаний Siemens и AMP, а продольно наложенная фольгированная пленка (с нахлестом) — у израильской компании Teldor.

Какой кабель выбрать?

В литературе очень мало сопоставлений экранированных и неэкранированных кабелей. Опубликованные материалы касаются по отдельности тех и других, а сравнения двух видов кабелей, как правило, не содержат. Авторы статей как будто сговорились не помещать в одной и той же публикации результаты по экранированным и неэкранированным кабелям. По существу, не удается найти и практических рекомендаций, хотя они так необходимы. Все сказанное очень странно: дискуссии о том, какие кабели следует применять, идут в России во множестве и непрерывно.

Более того — и распространенность обоих типов кабеля в различных странах Европы также вызывает недоумение (см. Таблицу 4). Например, в Германии и Франции большинство проложенных кабелей — экранированные (в Германии больше STP, во Франции — FTP). В Великобритании же намного больше проложено неэкранированных кабелей (86%!). Как следует из опубликованных данных, подобная картина и в США. Возникает мысль, что использование тех или иных кабелей зависит не от их технических характеристик, а от решений государственных органов. Для России, насколько известно, такие решения только готовятся.

В связи с последним замечанием надо сказать следующее. К настоящему времени, на мой взгляд, совершенно недостаточно накопленных научных и технических знаний, чтобы сделать соответствующий выбор. Более семи лет мне приходилось отвечать на вопросы о кабелях для компьютерных сетей. Много раз меня спрашивали: какой выбрать кабель — экранированный или нет? Но ни разу не была поставлена задача о критериях такого выбора, о научном подходе. Вместе с тем есть возможность относительно небольшими усилиями внести ясность в эту проблему, проведя соответствующие исследования, например, в ОКБ кабельной промышленности или МТУСИ. Задуманная ассоциация поставщиков структурированных кабельных систем могла бы взять это дело под свое покровительство. Хотелось бы надеяться, что важность поставленной проблемы ни у кого не вызывает сомнений.

Обозначение	Определение
UTP	Неэкранированный кабель с неэкранированными витыми парами.
F/UTP	Экранированный фольгой кабель с неэкранированными витыми парами.
S/UTP	Защищенный (дважды экранированный, фольгой и оплеткой) кабель с неэкранированными витыми парами.
S/FTP	Защищенный (дважды экранированный, фольгой и оплеткой) кабель с экранированными фольгой витыми парами.
S/STP	Защищенный (дважды экранированный, фольгой и оплеткой) кабель с защищенными (дважды экранированными, фольгой и оплеткой) витыми парами.

Экранирование кабеля фольгой

Акустические экранированные провода будут затронуты в этой статье. Мы попытаемся подробно описать всю информацию, касающуюся этих проводов. Экранированные акустические провода отлично подходят для бытовых и профессиональных нужд. Прежде, чем перейти к основной теме, рассмотрим подробно тему акустического кабеля. Сегодня покупателям предлагается море ассортимента, выбор в котором осуществить не так-то просто.

Поиск данных по Вашему запросу:

Экранирование кабеля фольгой

Схемы, справочники, даташиты:

Прайс-листы, цены:

Обсуждения, статьи, мануалы:

Дождитесь окончания поиска во всех базах.

По завершению появится ссылка для доступа к найденным материалам.

Содержание:

• Полный гайд по микрофонным кабелям XLR для сцены и студии
• Это интересно!
• Самодельный экран???
• Изоляция проводов от помех: экранирование
• Экранировать провода
• Защита от электромагнитных помех в сервостистемах
• Экранированный кабель.
• Экранирование провода с помощью фольги
• (UTP) КПВ-ВП 4х2х0,48 ок ОДЕСКАБЕЛЬ 49555 (Украина)
• Как экранировать провод своими руками?

ПОСМОТРИТЕ ВИДЕО ПО ТЕМЕ: Мешают помехи? Нужно экранировать? Медная лента всему голова! Banggood

Полный гайд по микрофонным кабелям XLR для сцены и студии

Человечество оказалось для Земли страшнее астероида, убившего динозавров. Электронное устройство можно выводить на рынок, только если оно сертифицировано на соответствие международным стандартам по электробезопасности и электромагнитной совместимости ЭМС. В статье обсуждаются особенности аттестации электронной продукции, в частности приборов для медицины, рассмотрены основные международные стандарты по электробезопасности и ЭМС. Учитывая, что во многих случаях российские ГОСТы, по сути, повторяют международные стандары, статья будет полезна российским разработчикам.

В статье обсуждаются вопросы проектирования системы светодиодной подсветки для LCD-дисплеев большого размера. Рассмотрены усовершенствованные методы регулировки яркости светодиодов, особенности построения системы питания и управления тепловыми режимами, а также выбор оптимальной конфигурации блока светодиодной подсветки, которая обеспечивает высокий уровень качества изображения и низкое энергопотребление LCD-панели.

Статья представляет собой перевод [1]. По вопросам размещения рекламы обращайтесь в отдел рекламы. Электрические шумы в виде наводок по цепям питания и помех от паразитных излучений, относящиеся к электромагнитным помехам EMI , могут серьезно нарушить работу всего оборудования.

Изоляционное покрытие механически защищает кабель от сколов и износа, а также от сырости и пролитой жидкости. Однако такое покрытие прозрачно для электромагнитных излучений и поэтому не обеспечивает от них защиту. Для борьбы с электромагнитными шумами необходимо экранирование. Кабели могут быть как основным источником, так и приемником электромагнитных помех.

Как источник кабель либо передает шумы на другое оборудование, либо действует как антенна, излучающая помехи. Как приемник кабель улавливает электромагнитные помехи, излучаемые другими источниками. Экранирование помогает в обоих случаях. В таблице 1 даны общие принципы классификации уровня шума на площадях, подвергающихся его воздействию.

Следует отметить, что в случаях переключения мощной нагрузки, эксплуатации индукционных нагревателей и больших трансформаторов возникают большие помехи в результате наводок по цепям питания или от паразитных излучений.

Электролитические процессы, мощные двигатели, генераторы, трансформаторы, индукционные нагреватели, релейные блоки управления, силовые линии и провода цепи управления, расположенные в непосредственной близости.

Провода, расположенные рядом с двигателями среднего размера, релейные блоки управления. Провода, расположенные на сравнительно большом расстоянии от силовых линий; двигатели менее 5 л.

Размещение сигнальных линий рядом с силовыми кабелями может также стать причиной появления сетевых наводок в сигнальных цепях. Основным способом борьбы с электромагнитными помехами в кабелях является экранирование см.

Экран окружает внутренний сигнальный или силовой проводник, воздействуя на электромагнитные помехи двумя способами. Во-первых, экран отражает излучение. Во-вторых, он улавливает шумы и перенаправляет их на земляную шину. Всегда часть паразитной энергии проходит через экран, но она настолько невелика, что не приводит к существенным наводкам. Кабели обеспечивают разную степень экранирования и уровень эффективности защиты. Требуемая степень экранирования зависит от нескольких факторов: электрического окружения, в котором используется кабель, стоимости кабеля, а также от таких характеристик как диаметр кабеля, его вес и гибкость.

Неэкранированный кабель в промышленном оборудовании, как правило, проходит внутри металлических шкафов или металлических труб, защищающих от внешних электромагнитных излучений. Для изготовления фольгированного экрана применяется тонкий слой алюминия, крепящийся на основу, например из полиэстера, для придания прочности и износоустойчивости. Однако он очень тонкий, что затрудняет работу с ним, особенно когда используются разъемы.

Обычно вместо заземления всего экрана применяется отводящий провод для соединения конца экрана с землей. Оплетка представляет собой сетку из оголенной или луженой медной проволоки. Оплетка обеспечивает низкоомное заземление и легче крепится к разъему методом обжатия или пайки. На практике трудно заметить увеличение эффективности экранирования при использовании оплетки с более высоким процентом покрытия.

Поскольку медь имеет более высокую электропроводность, чем алюминий, а оплетка лучше защищает от наводок по цепям питания, медная оплетка более эффективна как экран. Однако при этом увеличиваются размеры и стоимость кабеля. В очень зашумленных окружающих условиях часто используются многослойные экраны. Наиболее распространенной комбинацией является экран из фольги и оплетки. В многожильных кабелях отдельные пары проводов иногда экранируются фольгой для защиты от перекрестных наводок между соседними парами, в то время как весь кабель экранируется либо фольгой, либо оплеткой, либо их комбинацией.

Кабели могут использовать два слоя или фольги, или оплетки. Метод экранирования SupraShield, предложенный компанией Alpha Wire, объединяет в защитном покрытии кабеля как фольгированные, так и оплеточные экраны см. Каждый из экранов поддерживает другой, что позволяет преодолеть прочностные ограничения каждого из них. Такой подход позволяет добиться наибольшей эффективности экранирования по сравнению с использованием каждого из экранов по отдельности см.

Улучшение эксплуатационных характеристик кабелей SupraShield достигается за счет применения уникальной трехслойной фольгированной ленты из алюминия-полиэстера-алюминия. Такая лента повышает эффективность экранирования за счет уменьшения сопротивления экрана и отводящего провода, облегчающего быстрое и надежное заземление. На практике назначение экрана заключается в передаче любых наведенных помех на землю.

Важность экранирования нельзя недооценивать, а непонимание этого вопроса может привести к использованию неэффективных экранов. Экран кабеля и его концевая заделка должны обеспечивать низкоомное заземление. Незаземленный экранированный кабель работает неэффективно. Любые повреждения экрана могут увеличить импеданс и снизить эффективность экранирования.

Убедитесь, что используемый кабель имеет достаточную для приложения степень экранирования. В умеренно зашумленной среде адекватную защиту обеспечивает применение фольгированного экрана. В более зашумленной обстановке требуется использовать экран из оплетки или комбинированный экран из оплетки и фольги.

Используйте кабель, пригодный для приложения. В кабелях, подвергающихся регулярным изгибам, вместо оплетки, как правило, используется спирально навитая экранировка. Избегайте применения гибких кабелей с экраном из фольги, поскольку их регулярное сгибание вызывает износ фольги. Убедитесь, что оборудование, к которому подсоединен кабель, правильно заземлено. Используйте заземление там, где это возможно, и проверяйте соединение между точкой заземления и оборудованием.

Степень устранения помех зависит от величины сопротивления проводника, идущего на землю чем меньше, тем лучше. Убедитесь, что эффективности экранирования разъема и кабеля одинаковы. Например, многие широко распространенные разъемы предлагаются с кожухом из металлизированного пластика с покрытием из цинка или алюминия.

Избегайте как переплаты за кабель, в котором отсутствует необходимость, так и его недооценки, в результате которой эффективность экранирования оказывается недостаточной. Заземляйте кабель только на одном конце.

Это устраняет возможность возникновения шумов в заземляющем контуре. Эффективность экранирования определяется качеством наиболее слабого компонента. Высококачественный кабель не обеспечит должного экранирования при использовании низкокачественного разъема.

И, наоборот, самый хороший разъем не защитит систему от помех, если кабель плох. Huawei начала производство 5-нанометровых процессоров [1]. Авторы закона о «суверенном Интернете» предлагают обязать идентифицировать всех пользователей e-mail [1]. Huawei начала производство 5-нанометровых процессоров. Список всех журналов. Вторник, 8 октября Производителям. Это интересно! Новости Человечество оказалось для Земли страшнее астероида, убившего динозавров Обзоры, аналитика Интервью, презентации.

Системный подход позволяет оптимизировать светодиодную подсветку В статье обсуждаются вопросы проектирования системы светодиодной подсветки для LCD-дисплеев большого размера. Реклама По вопросам размещения рекламы обращайтесь в отдел рекламы. Производителям Обзоры, аналитика Разработка и конструирование. Распечатать Отложить Рекомендовать.

Горячие темы Huawei начала производство 5-нанометровых процессоров все комментарии. Оформить покупку. Производителям Руководителям Разработчикам Снабженцам. Производителям Обзоры, аналитика Разработка и конструирование 14 марта Назначение экранированных кабелей П ромышленные объекты, например производственные помещения, обычно отличаются электрически зашумленными условиями работы. Таблица 1. Принципы классификации уровня шумов Уровень шума. Большие производства, такие как сталепрокатные и литейные цеха.

Экран отражает часть излучения, передает часть энергии в землю и пропускает незначительную долю энергии.

Это интересно!

Надежные кабели с экраном из медной фольги имеют серьезное значение в случаях, когда в одной области будь то колодец, желоб либо кабель-канал пролегают сразу несколько кабелей, имеющих различное назначение. А идущие по ним токи оказывают взаимное воздействие с помощью электромагнитных полей. В такой ситуации экран блокирует воздействие внешних полей на внутреннее электромагнитное поле. Кроме того, он выполняет такие дополнительные задачи как снижение вероятности появления на поверхности кабеля электрических потенциалов, защита от воздействия внешней среды, заземление кабеля, а также повышение прочности изоляции. При эксплуатации экрана в муфте он существенно снизит вероятность образования на поверхности кабеля электрических потенциалов. Экранированные кабели могут изготавливаться из разных составляющих.

Рассмотрим вопрос экранирования кабеля (проводов) в рамках Экранирование проводов фольгой не такое эффективное из-за.

Самодельный экран???

Но тщательный анализ показывает, что этот ответ — неоднозначный. От внешних помех или от переходных помех внутри кабеля? А как защищает экран от помех, излучаемых самим кабелем? Есть ли другие, эффективные и недорогие приемы защиты от помех? Как связаны параметры кабеля с присутствием экрана? Некоторые из поставленных вопросов мы и рассмотрим. В одних стандартах на кабельные системы экранированные кабели поддерживаются, в других они служат альтернативой неэкранированным. Самая общая рекомендация такая: сначала выжать максимум из неэкранированных кабелей, а уж если это окажется недостаточным, то тогда применять более дорогие и сложные экранированные системы. В скрученной витой паре провода меняются местами — этим достигаются симметричные условия возбуждения помехи в проводах пары, т. В идеально симметричной паре помехи, наведенные в проводах пары, взаимоуничтожаются см.

Изоляция проводов от помех: экранирование

Экранировка кабелей защищает сигналы в жилах от внешних источников электромагнитных помех, а также уменьшает излучение самого кабеля, которое может оказывать влияние на оборудование и проводку рядом с кабелем. Чтобы понять принципы экранирования, необходимо сначала понять принципы передачи электромагнитных помех через соединения, так как экранировка, предназначенная для одних типов соединений, может оказаться совершенно неэффективной для других. Более того, неправильная привязка заземление экрана может привести даже к худшим результатам, чем отсутствие самой экранировки. Четыре типа помех в цепях могут привести к ухудшению качества сигнала:.

Экранированный кабель — основной способ борьбы с электромагнитными помехами.

Экранировать провода

Как сделать экранированный кабель для датчика коленвала или датчика детонации? Вопрос «зачем экранировать» не рассматриваем. Почитайте профильную литературу. Купить готовый, термо- масло- бензостойкий. Это решение проверено лично и работает на нескольких машинах. Также я видел фольгированный провод датчика коленвала или детонации в штатной проводке одного из современных автомобилей.

Защита от электромагнитных помех в сервостистемах

Везде, где есть кабели, есть и электричество, а значит и электромагнитные шумы и помехи. Они появляются из-за побочных излучений при передаче токов в кабеле, а также наводок по цепям электропитания. Помехи нарушают работу кабеля, поэтому для снижения воздействия в процессе производства на кабель накладывают экран, барьер для шумов. Однако польза экрана не исчерпывается одной лишь функцией защиты от внешнего воздействия, ниже полный перечень назначений:. Чтобы убрать статическое электричество и увеличить эффективность экранирования, экран нужно заземлить. Если этого не сделать, статический заряд будет создавать свои помехи или может возникнуть искра, что критично во взрывоопасных зонах. Для экранированных фольгой кабелей используется контактная жила. Она удобна для заземления и собирает заряд со всей длины фольги, даже если она где-то порвалась.

Надежные кабели с экраном из медной фольги имеют серьезное значение в случаях, когда в одной области (будь то колодец, желоб либо.

Экранированный кабель.

Экранирование кабеля фольгой

Контрольный кабель , используемый для передачи и преобразования электрических сигналов специальным оборудованием микрофоном, колонками , должен соответствовать определенным требованиям. Главным требованием к такому кабелю является наличие экранирования. При прохождении тока по цепи окружающие электромагнитные поля могут создавать помехи и искажать сигнал, снижая качество передачи.

Экранирование провода с помощью фольги

Содержание 1 Экранированный кабель 1. Как экранировать провод своими руками 3. Экранированный кабель. Во время работы вокруг проводника возникает электромагнитное поле, которое может повлиять на функционирование других кабелей. Особенно опасно такое явление для линий, передающих сигналы, — телефонных проводов, трасс соединения средств охранной и пожарной безопасности, видеонаблюдения. Обычная оболочка не защищает от помех.

Витая пара— это особенный вид кабельно-проводниковой продукции для современных линий связи. Витая пара состоит из одной или нескольких пар полностью изолированных между собой проводников, при этом они обвиваются между собой небольшим количеством витков на указанную единицу длины и покрыты пластиковой оболочкой.

(UTP) КПВ-ВП 4х2х0,48 ок ОДЕСКАБЕЛЬ 49555 (Украина)

Хорошо спроектированный кабель состоит из множества важных независимых элементов. В последнее время экранирование стало таким же важным, как и любой другой элемент дизайна. Растущая сложность современных систем связи и управления в сочетании с увеличением расстояний, необходимых для передачи сигналов и управления, экспоненциально увеличивают отказы, связанные с электрическими помехами. Сама по себе изоляция не защищает от помех сигнала, поэтому для борьбы с эффектами помех сигнала необходимо надлежащее экранирование. Штутгарт из наличия на складе в Киеве и под заказ по каталогу завода! Пожалуйста, разместите заказ через корзину или перешлите запрос на е-майл,.

Как экранировать провод своими руками?

Логин: Пароль: Запомнить меня Регистрация Забыли пароль? Страницы: 1. Алексей Иванов.

Экранирование кабеля

: когда? Почему? | New England Wire Technologies

Почему в электрических кабелях используются экраны?

В дополнение к преимуществу защиты компонентов кабеля от повреждения в результате движения и использования кабеля, для многих приложений необходимо надлежащее экранирование, поскольку оно может предотвратить нежелательные внешние помехи. Во многих приложениях электромагнитные помехи (EMI) представляют собой угрозу целостности сигнала. Качество экрана имеет особое значение в приложениях со слабым сигналом или высокой частотой, где небольшое изменение может иметь значительное влияние. Все электрические кабели будут излучать энергию и получать энергию из окружающей среды. Таким образом, экранирование также можно использовать для сдерживания электромагнитной энергии, излучаемой кабелем, что может защитить близлежащие чувствительные компоненты.

Типы экранов, используемых New England Wire

Три наиболее распространенных типа экранов, используемых New England Wire для многожильных кабелей, — это оплетка, спираль и фольга. Плетеный экран выполнен из переплетенной токопроводящей проволоки. Оплетка может быть изготовлена ​​с использованием самых разных материалов и размеров проволоки и может применяться в широком диапазоне диаметров кабеля. Спиральный экран выполнен из токопроводящей проволоки, спирально навитой на сердечник. Как и в случае с оплеткой, можно использовать различные материалы и размеры проводов, однако спиральные экраны обычно ограничиваются кабелями малого или среднего размера для достижения высокого покрытия. Экран из фольги представляет собой металлическую фольгу, спирально обернутую вокруг кабеля внахлест. Можно использовать различные варианты фольги, однако наиболее распространенным является ламинированный алюминий с полиэфирной подложкой. Варианты или комбинации стандартных типов часто используются для предоставления индивидуального решения для конкретного приложения.

В дополнение к вариантам экранирования на основе проволоки и фольги, мы также можем производить с полупроводниковыми лентами, покрытиями или экструдированными слоями. Обычно они используются в сочетании с проволочными экранами для обеспечения дополнительного экранирования, но, что более важно, они используются для малошумных или устойчивых к коронному разряду высоковольтных кабелей.

Итак, какой тип щита лучше?

Идеальный метод экранирования для любого применения зависит от конкретного применения, для которого он будет использоваться. Например, эффективность экранирования на низких частотах во многом зависит от сопротивления. Поэтому идеально подходят проволочные экраны, такие как спирали и оплетки. На высоких частотах покрытие становится основным фактором, что делает экраны из фольги со 100-процентным покрытием наиболее эффективным вариантом. На средних частотах важны как сопротивление, так и покрытие, поэтому обычно используется оплетка с высоким покрытием.

Хотя эффективность экранирования часто является одной из основных проблем для большинства приложений, следует учитывать и другие последствия экранирования. Конструктивные ограничения, такие как гибкость, срок службы при изгибе, диаметр, вес и стоимость, могут повлиять на выбор экрана. Кроме того, чтобы получить все преимущества экранирования, экран должен быть правильно заземлен, следовательно, средства подключения могут играть роль при выборе экрана.

Варианты или комбинации стандартных типов экранов часто используются для обеспечения максимальной эффективности экранирования для данного приложения. Например, наложение фольги и оплетки обеспечит экран со 100% покрытием и низким сопротивлением, что делает его эффективным от низких до высоких частот.

Варианты стандартного экрана	Оплетка	Спираль	Фольга
Описание	• Металлическая проволока, переплетенная с трубчатой ​​структурой • Может также иметь прямоугольное поперечное сечение	• Металлическая проволока, спирально навитая вокруг сердечника сердечник с перекрытием
Размер втулки	0,012″ и больше	0,004″ — 0,450″	0,025″ и больше
Односторонняя серия AWG	30-46 AWG	36-52 AWG	Н/Д
Гибкость	Хорошо	Очень хорошо	Плохо
Срок службы при изгибе — непрерывное изгибание	Хорошее	Плохое	Плохое
Стандартное покрытие	90%	90-95%	100%
Типовой диапазон частот	Низкие и средние частоты (до 100 МГц)	Низкие частоты (приблизительно до 1 МГц)	Высокие частоты (более 100 МГц)
Простота подключения	• Плетеный провод можно разделить и заделывать • Может быть сложно, поэтому иногда используется заземляющий провод	• Не переплетается, поэтому его легко заделывать с помощью отдельных экранирующих проводов или нескольких жил, скрученных вместе	•Сложно •Заземляющий провод часто полезен
Преимущества	•Обеспечивает структурную целостность, сохраняя при этом хорошую гибкость и срок службы при постоянном изгибании •Самое низкое сопротивление •Обеспечивает другие механические преимущества (сопротивление порезам/раздавливанию)	•Наиболее гибкий вариант •Меньший объем, чем оплетка •Может быть легко изготавливается с 9Покрытие 5 % • Меньший вес	• Обеспечивает 100 % покрытие, что позволяет эффективно работать на высоких частотах • Если используется алюминиевая фольга, этот вариант обеспечивает малый вес и стоимость
Опасения	• Наибольшее увеличение OD • Структура мозга ограничивает максимальное покрытие до 95%, пробелы в оплетке ограничивают эффективность на высоких частотах	• При сгибании или сгибании во время использования спираль может открываться, ограничивая эффективность на более низких частотах • Индуктивный эффект в результате спирального наматывания экранирующих проводов вокруг сердечника	• Высокое сопротивление ограничивает эффективность на низких частотах • Не рекомендуется для приложений с постоянным изгибом • Варианты подключения ограничены

В рубрике: Wire and Cable 101 С тегами: Advanced Topics

Помехи сигналам и экранирование кабеля

Качественно спроектированный кабель состоит из множества важных независимых элементов. В последнее время экранирование стало столь же важным, как и любой другой элемент дизайна. Растущая сложность современных систем связи и управления в сочетании с увеличением расстояний, на которые необходимо передавать сигналы и средства управления, привела к экспоненциальному увеличению отказов, связанных с электрическими помехами (шумом). В зависимости от применения на кабели могут отрицательно воздействовать электромагнитные/радиочастотные помехи/ESI (электромагнитные помехи, радиочастотные помехи, электростатические помехи), также известные как «сигнальные помехи». помехи сигнала, надлежащее экранирование жизненно важно.

Помехи сигналам

В соответствии с отраслевыми техническими данными существует четыре основных источника помех сигнала.

• Статический шум: Возникает, когда электрическое поле искажает сигнал, и его можно уменьшить с помощью непрерывных экранов из фольги, обеспечивающих 100%-ную эффективность экранирования, и соответствующих методов заземления.
• Магнитный шум: Возникает от больших двигателей переменного тока, трансформаторов и рубильников и может создавать потоки тока, противодействующие прибору. Самый простой и лучший способ устранения магнитных помех — использование сигнальной проводки по витой паре.
• Синфазный шум: Возникает в результате протекания тока между различными потенциальными заземлениями, расположенными в различных точках системы. Для решения этой проблемы требуется тщательно спроектированная и правильно установленная система питания и заземления.
• Перекрёстные помехи: Относится к наложению импульсных сигналов постоянного или стандартного переменного тока между двумя или более близлежащими проводами или кабелями. Наиболее эффективным средством ослабления помех являются индивидуально экранированные витые пары.

Если обнаруживается, что шум представляет проблему, необходимо определить, является ли уровень шума низким, средним или высоким.

В таблице ниже представлены обобщенные уровни шума:

Уровень шума	Источники шума	Типичные местоположения
Высокий	Электротехнические процессы, большие двигатели, генераторы, трансформаторы, индукционный нагрев, релейное управление, линии электропередач	Заводы тяжелой обработки, такие как сталелитейные и литейные заводы
Средний	Двигатели-генераторы, трансформаторы средней мощности Релейные устройства управления	Средние производственные предприятия
Низкий	Малые двигатели, генераторы, трансформаторы	Складские помещения, лаборатории, офисы и легкие сборочные операции

После определения типа/уровня шума можно лучше выбрать наиболее подходящий тип экранирования.

Экран кабеля

Экранирование окружает силовые жилы кабеля и защищает их, (1) отражая помехи сигнала, а также (2) улавливая шум и проводя его на землю. Multi/Cable предлагает различные варианты экранирования и разную степень эффективности экранирования. При принятии решения о требуемом типе/количестве экранирования учитывайте следующие факторы:

• Тип помех сигнала – EMI, RFI или ESI
• Уровень шума
• Конфигурация системы
• Стоимость кабеля – нужно ли дополнительное экранирование?
• Диаметр кабеля, вес и гибкость

Multi/Cable обычно использует либо фольгу, либо оплетку, либо и фольгу, и оплетку для экранирования кабелей.

Экран из фольги:

Хороший

• Защита на частотах выше 15 кГц
• 100%-ное покрытие основных проводников
• Легкий
• Низкая стоимость

В экранировании из фольги используется экран из алюминиевой/полиэфирной или алюминиевой/каптоновой фольги (обращенной внутрь) со 100% покрытием и непрерывным контактом со спирально расположенным луженым медным дренажным проводом (на один размер AWG меньше, чем у изолированных проводников). Заземляющий провод используется для создания электрического соединения между экраном и заземлением цепи. Экранирование фольгой может быть применено к отдельным проводникам, витым парам или тройкам, или как общий экран из фольги.

Плетеный экран:

Better

• Защита на низких частотах (до 15 кГц)
• Сопротивление электромагнитным и радиопомехам в приложениях питания, управления и передачи данных
• Высокая физическая сила

Экранирующая оплетка представляет собой плетеную сетку из голых, луженых, посеребренных или никелированных медных проволок. Экранирующая оплетка Multi/Cable обеспечивает не менее 85% покрытия. Плетеные экраны обеспечивают путь к земле с низким сопротивлением, и их гораздо легче заделывать при подключении к разъему. Поскольку медь имеет более высокую проводимость, чем алюминий, а плетение обеспечивает большую массу для проведения шума, оплетка более эффективна в качестве экрана.

MultiShield (Foil & Braid):

Best

• Защита во всем диапазоне частот
• Высокая физическая сила
• Простота завершения

Для очень шумных сред и там, где важна физическая прочность, рекомендуется использовать несколько экранирующих слоев (фольга/оплетка).
