Электрическая розетка. Виды и типы. Характеристики и стандарты

Электрическая розетка – это разъем для подключения электрических приборов с помощью вилки. Она является частью штепсельного соединения, и состоит из керамической или пластиковой части, не проводящей ток, с зафиксированными пружинными контактами, предназначенными для подсоединения к штырям вилки. Устройство может иметь от 2 до 5 отверстий, каждый из которых отвечает за присоединение отдельной токопроводящей жилы. Согласно стандарту, действующему в России и европейских странах, в бытовых розетках имеется два круглых отверстия под фазу и ноль.

Разъемы электророзеток в разных странах имеют свои стандарты. Они существенно отличаются между собой. В одних предусматривается только два отверстия, в то время как у других их три. Два отвечают за фазу и ноль, а третье выступает в качестве заземления. Штепсели могут быть круглыми или прямоугольными в форме полос. Применяемый в России стандарт является самым распространенным. Он также используется в странах бывшего Советского Союза и Европе.

Отличие разъемов электророзеток существенны, поэтому электрическое оборудование для внутреннего рынка одних стран подходит для других только при использовании переходников. Об этом не понаслышке знают покупатели китайских товаров, которые пользуются мобильными телефонами Поднебесной. У них зарядное устройство имеет разъем типа A, в то время как в России применяется тип F и С.

Электрическая розетка с типом F является современной европейской. Она имеет заземление. Тип С предусматривает только штепсель без подключения провода заземления. Также на территории России и стран СНГ используются силовые электророзетки, которые могут иметь от 3 до 5 разъемов. Их используют для подключения мощного промышленного оборудования.

Технические характеристики

В России применяется стандарт напряжения сети 220 и 380В. Бытовые розетки рассчитаны на 220В, силовые промышленные на 380В. В других странах мира, к примеру, США и Японии применяется напряжение 100-127В. Их электрофурнитура полностью несовместима с мощными сетями.

Бытовые электророзетки рассчитаны на потребителей с мощностью 3,5 кВт и током до 16А. Этих параметров более чем достаточно для приборов начиная от телевизора и заканчивая стиральной машиной и холодильником. Для включения мощных потребителей, таких как электрические нагревательные котлы и бойлеры, требуется использование силовых розеток. Промышленный вариант этих устройств рассчитан на ток 32А. Зачастую их используют и в быту даже в сетях 220В, осуществляя подключение котлов, закрепляя только стандартные жилы – фазу и ноль, а также заземления при его наличии. Это связано с тем, что на рынке зачастую сложно найти электророзетку в бытовом исполнении рассчитанную на мощные токи.

Отличие розеток по способу установки

По способу установки электрическая розетка может быть:
  • Наружной.
  • Внутренней.

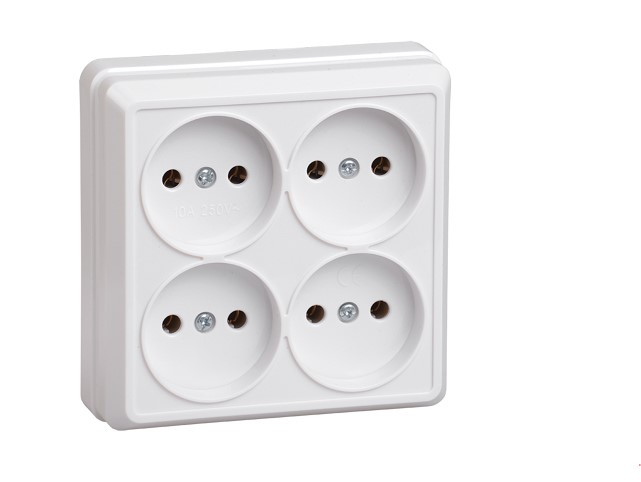

Наружная электрическая розетка подразумевает самый простой монтаж, поскольку предназначена для соединения кабеля уложенного по поверхности стены. Она не требует штробления стен и скрытой прокладки провода. При подсоединении такой фурнитуры к специфической рыхлой поверхности, к примеру, газобетона или глиняной стены, прямое крепление не допускается, поскольку конструкция может вырваться вместе с крепежом. В связи с этим зачастую осуществляется монтаж к стене деревянной дощечки, к которой уже присоединяется непосредственно сама электророзетка. Наличие проставки в виде доски позволяет увеличить площадь фиксации со стеной и использовать больше крепежных элементов.

Более сложными в установке, но эстетически привлекательными, являются внутренние розетки. Они используются при проведении скрытой прокладки провода, который замуровывают в стену. В этом случае электророзетка устанавливается в специальные коробы – подрозетники. Такой монтаж сложнее, но в дальнейшем обеспечивает более надежную фиксацию и привлекательность конструкции.

Модернизированные розетки типа F и С

С развитием технологий появились модернизированные конструкции розеток, относящиеся к стандартному европейскому типу F и С. Они стоят существенно дороже, но при этом обладают дополнительными функциями, обеспечивающими более комфортное применение в определенных условиях.

Электрическая розетка с удлинителем

Такая розетка имеет вмонтированный в подрозетник скрученный электрический кабель. Конструкция позволяет осуществлять вытягивание центральной части с разъемом и проводом, что дает возможность подключать потребителей, вилка которых не достает до стены. Такие розетки относятся к встраиваемому типу, но подразумевают еще более сложный монтаж, поскольку требуют подготовки большого пространства в стене для скрытия массивного механизма, осуществляющего намотку провода. Кабель с легкостью вытягивается и при необходимости заправляется обратно благодаря встроенной пружине. Механизм его сворачивания похож на тот, что применяется в пылесосах.

Влагозащищенные розетки

Для установки на фасады зданий, а также во влажных помещениях используются розетки с влагозащитой. К ним относятся устройства со степенью защиты ip44 и выше. У них имеется специальная герметичная крышка с эластичного материала, которая позволяет плотно закрыть разъем от проникновения воды. Это исключает короткое замыкание между фазой и нулем через поверхностное натяжение влаги.

Розетки с совмещенным выключателем

В продаже встречаются электрическая розетка с встроенным выключателем. Такая электрофурнитура позволяет обесточивать разъем при необходимости. Это может понадобиться в случае преломления и оголения кабеля возле вилки, что делает прикасание к нему опасным. В этом случае обесточив розетку, можно безопасно вытянуть штепсель, не получив удар электрического разряда.

Устройство с таймером

Позволяет настроить время, в которое осуществляется подача напряжения. Это дает возможность подключать бытовое оборудование и настраивать его автоматическое включение и отключение, без дальнейшего участия человека. Такие розетки используются аквариумистами, для управления подсветкой. Также электрофурнитура с таймером пригодится при использовании электронагревательного оборудования без данной функции.

Устройство механического типа имеет расположенные по кругу розетки сегменты, каждый из которых обычно отвечает за 15 минут подачи электричества. При нажатии на сегмент программируется время, при котором розетка будет работать. Если прижать все элементы, то подача электричества будет осуществляться на протяжении 24 часов, как в обычной розетке. Перед осуществлением настройки необходимо сначала выставить текущее время. При временных перебоях с электропитанием регулировка времени нарушается, поэтому устройство нуждается в калибровке.

Розетки с ваттметром

Довольно редкой является электрическая розетка с ваттметром. На ее поверхности имеется дисплей, который показывает какое количество энергии потребляет подключенный прибор. Это довольно удобная функция, с помощью которой можно проверять насколько соответствуют реальные параметры мощности различного электрооборудования информации указанной производителем.

Устройство с выталкивателем штепселя

При установке в розетку плотной вилки в случае вытягивания последней наблюдается вырывание всей конструкции со стены. Для решения данной проблемы были разработаны особенные розетки, в корпусе которых предусматривается специальная механическая кнопка. При нажатии на нее внутренний рычаг надавливает на вилку, выталкивая ее наружу.

Такой вариант будет полезен в том случае, если материал из которого изготовлена стена рыхлый. При тянущем воздействии на розетку она сможет вырваться вместе с крепежом. При наличии выталкивающего механизма, дергать за вилку не потребуется, поэтому вырывание розетки из подрозетника исключается.

Электророзетки с подсветкой

Электрическая розетка может оснащаться световым индикатором, что позволяет находить ее в темноте. Это полезная функция для фурнитуры устанавливаемой в домашнем помещении. При наличии такой розетки можно включить зарядку телефона или любое другое оборудование не зажигая свет. Подобное устройство пригодится в том случае, если в доме есть маленькие дети, что исключит необходимость их будить включением люстры.

Устройство с USB выходом

Также бывают розетки, в корпусе которых имеется блок питания понижающий параметры электросети. У него имеется наружный выход в виде USB разъема. Такая электрофурнитура позволяет подключаться с помощью USB кабеля для подзарядки телефонов, планшетов, фотоаппаратов и камер. Это действительно удобно, особенно если стандартный блок питания сломался или потерялся.

Розетки с дистанционным управлением

Одними из последних появились розетки с дистанционным управлением. Обычно они используют технологию wi-fi, для их регулировки применяется смартфон со специальным установленным приложением. Подобное устройство является недорогой альтернативой системы «умный дом». Можно подключать различное электрическое оборудование, и в последующем выключать его без необходимости подходить и вытягивать вилку. Можно лежа на диване обесточить вентилятор или другое оборудование, у которого не имеется собственного пульта дистанционного управления.

Похожие темы:
  • Удлинитель(Переноска). Виды и применение. Выбрать и особенности

Розетки, назначение, характеристики, устройство

  • Главная
  • Инженерные системы
  • Электрика
  • Расчет домашней сети, определение мощности


Розетка — это электротехническое устройство, предназначенное для подключения к электрической сети различных приборов и агрегатов. Основной характеристикой розетки является номинальный ток, при котором она должна сохранять работоспособность в течение всего срока эксплуатации. Обычные розетки рассчитаны на ток 10, 16 А, т. е. предназначены для обеспечения энергией приборов мощностью не более 2—3 кВт. Превышение этих значений может привести к перегрузке контактной пары («вилка—розетка») и аварийной ситуации. Розетки бывают с заземлением или без него.


Защитное заземление обеспечивает защиту электроустановки и оборудования, а также защиту людей от воздействия тока. В каждом доме есть достаточное количество приборов, заземление которых обязательно. Как правило, это устройства с большой потребляемой мощностью — электроплиты, стиральные машины и т. д.


Обычная розетка имеет два контакта (фаза и рабочий ноль). Розетка с заземлением имеет третий контакт, соединенный с заземляющим проводом. Через него в землю отводится статическое электричество, а также опасные напряжения и токи, возникающие в приборах в результате пробоя на корпус. Специально для детских комнат разработаны розетки с защитными крышками или шторками, открывающимися только при установке вилки.


Розетка для внутреннего монтажа не имеет своего корпуса и устанавливается в монтажную коробку.


Надежное соединение контактов розетки с проводкой обеспечивается винтовыми зажимами, требующими определенного усилия при затяжке.


Наружные розетки заключены в корпус, который может иметь различное исполнение. Такие розетки монтируются поверх установочной поверхности из негорючего материала.


Непременным условием безаварийной работы розетки является надежность контакта штепсельного соединения пары «вилка—розетка», т. е. штырьки вилки должны плотно соединяться с гнездами розетки. При этом сначала происходит соприкосновение заземляющих контактов, а затем — контактов, проводящих электрический ток.


При современном разнообразии электрических приборов различного назначения и различной мощности следует помнить, что они могут комплектоваться разными по конструкции и внешнему виду вилками и поэтому им должны соответствовать и розетки (как по конструкции, так и по электрическим характеристикам).


Розетки (вилки) с тремя плоскими контактами предназначены для подключения мощного оборудования (электрических плит, духовок и т. д). Третий контакт (желто-зеленый провод) обеспечивает надежное защитное заземление. Кроме того, вилки могут дополнительно оснащаться плавким предохранителем.


Некоторые производители предлагают розетки со встроенным реле напряжения, которое разрывает электрическую цепь при изменении напряжения в сети ниже или выше допустимых пределов. После восстановления параметров реле включается автоматически.


Существуют розетки, нейтрализующие замыкание проводника на корпус прибора (например, стиральной машины). Они оснащены устройством защитного отключения (УЗО), и при соприкосновении тела человека с находящимся под напряжением корпусом розетка автоматически отключает прибор от сети.


Очень удобным дополнением к обычной розетке является встроенный в блок выключатель, позволяющий отключить прибор от сети, не вытаскивая вилку.


Используемые в настоящее время виды розеток могут выпускаться в различных исполнениях, отличающихся степенью пыле- и влагозащищенности этих изделий. Для размещения внутри закрытого помещения, например, используются изделия со степенью защищенности IP20, для туалета и ванной комнаты — IP44.


Уличные розетки изготавливаются со степенью влагозащищенности IP65 и выше и с защитными крышками для безопасности. Они имеют также и повышенную механическую прочность.


Некоторые модели розеток оснащены «ката¬пультой», которая срабатывает при нажатии специальной кнопочки и выталкивает вилку. Такая конструкция предохраняет элементы крепления розетки от разрушения и позволяет сохранить надежность электрического контакта.


В одном блоке с обычной розеткой могут устанавливаться и специальные разъемы для подключения к телефонным и компьютерным сетям и сетям кабельного телевидения.

Смотрите также:


Посмотрите видео

{slider title=»Розетки» open=»true»}


{youtube}https://www.youtube.com/watch?v=9WmmoP5A9UQ{/youtube}

{/sliders}

Метки: Электрика, Розетки, Наружные розетки, Розетка для внутреннего монтажа

Различные типы электрических розеток и принципы их работы

МАТЕРИАЛ, СОДЕРЖАЩИЙСЯ В ЭТОЙ СТАТЬЕ, ПРЕДОСТАВЛЯЕТСЯ ТОЛЬКО ДЛЯ ОБЩЕГО ИНФОРМИРОВАНИЯ И НЕ ЯВЛЯЕТСЯ ПРОФЕССИОНАЛЬНЫМ КОНСУЛЬТАЦИЕЙ. , И ВЫ ДОЛЖНЫ ПРОВЕСТИ СОБСТВЕННОЕ ИССЛЕДОВАНИЕ И/ИЛИ ОБРАЩАТЬСЯ ЗА КОНСУЛЬТАЦИЕЙ К СПЕЦИАЛИСТАМ СООТВЕТСТВУЮЩЕЙ КВАЛИФИКАЦИИ В ОТНОШЕНИИ ВАШИХ КОНКРЕТНЫХ ОБСТОЯТЕЛЬСТВ, ПРЕЖДЕ ЧЕМ ПРИНИМАТЬ ДЕЙСТВИЯ. LANDMARK HOME WARRANTY НЕ НЕСЕТ НИКАКОЙ ОТВЕТСТВЕННОСТИ И, В частности, ОТКАЗЫВАЕТСЯ ОТ ЛЮБОЙ ОТВЕТСТВЕННОСТИ ЗА ИСПОЛЬЗОВАНИЕ ВАМИ ЛЮБОЙ ИНФОРМАЦИИ, СОДЕРЖАЩЕЙСЯ ЗДЕСЬ.




Включение лампы, включение микроволновой печи или включение телевизора — такие повседневные задачи, что вы вряд ли задумываетесь о том, что должно произойти в стенах вашего дома, чтобы эти предметы работали. Электричество является важной частью систем в вашем доме, и понимание того, как оно работает, жизненно важно для выполнения простых действий, таких как переустановка автоматического выключателя или проверка розетки.

В этой статье вы узнаете, как работает обычная электрическая розетка, а также о нескольких различных типах розеток, которые могут быть у вас дома.

Как работает электрическая розетка

Чтобы электричество работало, необходимо создать цепь. Электрическая розетка — это источник электроэнергии, который вы используете для подключения многих ваших приборов, и именно так вы создаете эту цепь в своем доме. Вот как работает электрическая розетка:

Во-первых, электричество в ваш дом подается электростанцией и линиями электропередач. Эта мощность поступает в ваш дом и распределяется автоматическим выключателем.

Автоматический выключатель подключен к каждой из ваших розеток проводкой.

Выход имеет три отверстия. Первое отверстие, или левое отверстие, называется «нейтральным». Второе отверстие, или правое отверстие, называется «горячим». Третье отверстие – это земляное отверстие. Горячее отверстие соединено с проводом, по которому подается электрический ток. Нейтральное отверстие соединено с проводом, который возвращает электрический ток в коробку выключателя. Когда вы включаете лампу и включаете ее, горячая часть розетки позволяет электричеству течь в лампу, включая лампочку. Цепь замыкается, когда ток возвращается в розетку через нейтральный слот и обратно в автоматический выключатель. Когда вы отключаете лампу, цепь размыкается, и лампа не работает.

Автоматический выключатель — это один из уровней защиты дома. Он называется автоматическим выключателем, потому что он «размыкает» или «размыкает» цепь (останавливает протекание электрического тока), если электрический ток слишком высок. Еще один уровень безопасности для электрической системы вашего дома — наличие заземленного провода и заземленных розеток.

В чем разница между двухконтактной и трехконтактной/заземленной розеткой?

Если вы живете в старом доме, у вас могут быть розетки без третьего или «заземляющего» отверстия. Эти розетки не имеют заземляющего провода в электрической системе. Поскольку наличие заземляющего провода и заземленных (трехконтактных) розеток повышает уровень безопасности, новые дома и здания должны иметь трехштырьковые розетки с заземляющими проводами. Заземляющий провод подключается отдельно к каждой розетке, а затем соединяется с нижней частью коробки выключателя. Этот заземляющий провод нейтрализует любой опасный электрический ток в землю.

Линия заземления используется для защиты ваших приборов от скачков напряжения или проблем с перенапряжением. Он также стабилизирует напряжение и защищает людей, имущество и оборудование от поражения электрическим током.

Например, скажите, что что-то случилось с горячим проводом в вилке. Когда вы подключаете что-то к двухконтактной розетке, вы, скорее всего, получите удар током. Прибор, который вы пытаетесь подключить, также может получить сильный электрический ток, что может привести к его поломке.

Если то же самое произошло с трехконтактной розеткой, и вы подключили что-то (с тремя контактами) к розетке, заземляющий провод поглотит удар и отведет ток в землю, где его можно будет безопасно нейтрализовать. Конечно, вилка по-прежнему не будет работать, но она также не испортит вашу технику… или вас.

Что делать, если у вас двухштырьковая розетка и трехштырьковые приборы (как у многих людей)? Ну, вы можете использовать так называемый «читерский» штекер. Вилка вставляется в розетку с двумя контактами, но имеет три контакта. Однако это не защитит вашу электрическую розетку, стены, изоляцию или ваши приборы от поражения электрическим током. Вам нужен заземляющий провод в вашей электрической установке, чтобы обеспечить вашу безопасность.

Если в вашем доме нет вилок с заземлением или провода с заземлением, вы можете обратиться к квалифицированному электрику, чтобы подключить провод с заземлением к электрической системе вашего дома.

Что такое розетка GFCI?

Другой тип вилки, который может быть у вас дома, — это розетка GFCI или розетка прерывателя цепи замыкания на землю. Этот тип розетки обычно находится в любом месте вашего дома, где розетка (или предметы, подключенные к розетке) потенциально могут контактировать с водой. Он защищает вас от поражения электрическим током и является отличным средством безопасности для кухонь или ванных комнат.

Розетка GFCI является чрезвычайно чувствительной розеткой, которая контролирует ток, проходящий через нее. Если есть небольшое изменение тока, поступающего от оборудования, подключенного к розетке, GFCI автоматически отключит цепь, чтобы электрический ток больше не текал.

Например, если вы используете радио или фен, и он падает в ванну или раковину, полную воды, электричество пропустит нулевой провод и попадет в воду… а затем в вас, давая вам потенциально жизнь- конечный шок. С розеткой GFCI розетка автоматически отключала электрический ток в тот момент, когда электрический ток не возвращался через нейтральный провод, тем самым спасая вашу жизнь.

9Розетки 0002 GFCI также легко проверяются, чтобы убедиться, что они работают правильно. У них есть кнопка «тест» и «сброс», которые могут отключить розетку, чтобы гарантировать, что, если розетка действительно покажет отклонение в токе, она отключит питание.

Розетки

GFCI следует устанавливать везде, где есть вероятность контакта воды с розеткой или с тем, что подключено к розетке. Это означает, что такие места, как ваша кухня, ванная комната, водонагреватель, печь и за пределами вашего дома, должны иметь розетки GFCI. Если в вашем доме нет розеток GFCI в этих местах, рассмотрите возможность замены их электриком или сделайте это самостоятельно.

Landmark Home Warranty защищает электрическую систему в вашем доме даже с нашими самыми простыми планами, потому что мы знаем, насколько неотъемлемой частью жизни наших домовладельцев является электричество. Если у вас не работают торговые точки, звоните нам и открывайте претензию. Ремонтируем или заменяем все вышедшие из строя розетки за небольшую плату за вызов! Вы можете отремонтировать или заменить неисправную электрическую розетку у квалифицированного электрика, позвонив нам.

Если вы заинтересованы в том, чтобы ваша электрическая система (или ряд других домашних систем и устройств) была защищена домашней гарантией, ознакомьтесь с нашими планами и ценами и получите бесплатное персональное предложение по домашней гарантии для вашего дома, здесь, сегодня !

Электрическая розетка — Energy Education

Energy Education

Меню навигации

ИСТОЧНИКИ ЭНЕРГИИ

ИСПОЛЬЗОВАНИЕ ЭНЕРГИИ

ЭНЕРГЕТИЧЕСКОЕ ВОЗДЕЙСТВИЕ

ИНДЕКС

Поиск

Электрические розетки (также известные как розетки , электрические розетки , вилки и настенные вилки ) позволяют электрическому оборудованию подключаться к электрической сети. Электрическая сеть обеспечивает подачу переменного тока в розетку. Существует два основных типа розеток: бытовые и промышленные. Хотя это и не очевидно с первого взгляда, две стороны электрической розетки представляют собой часть «проводной петли», и подключение электрического устройства к этой розетке замыкает эту петлю, что позволяет электричеству проходить через устройство, чтобы оно могло работать. Другими словами, каждая сторона электрической розетки действует как клемма.

Бытовые розетки

Рис. 1. Расположение розеток по всему миру. [1]

Бытовые электрические розетки обеспечивают напряжение 120 вольт в Северной Америке и 220-240 вольт в Европе, при этом в большинстве стран розетки имеют напряжение, соответствующее одному из этих двух значений. Размер и форма розетки сильно различаются от страны к стране (см. рис. 1), и для получения дополнительной информации о различных розетках и вилках, используемых во всем мире, посетите сайт World Wanders. Эти различия не меняют базовую схему создания схемы для получения электроэнергии из сети. Во всех этих различных конструкциях некоторые основные компоненты остаются одинаковыми для большинства типов розеток.

Поляризация

Рис. 2. Маркированная схема поляризованной двухконтактной розетки. [2]

Большинство розеток поляризованы в целях безопасности. Поляризованные вилки можно вставлять в них только одним способом (что кажется раздражающим, но на самом деле является важной функцией безопасности). В Северной Америке это достигается наличием двух слотов разного размера в дополнение к закругленному слоту заземления, больший из которых называется нейтральной линией, а меньший называется горячей линией (см. рис. 2). Нейтраль соединена проводом с землей, поэтому ее напряжение равно 0 В. Вместо этого горячий слот подает напряжение, необходимое для получения тока, и когда вилка вставляется в розетку, энергия поступает из горячего слота через цепи и заканчивается на нейтрали, которая рассеивает энергию в землю. [3] Конечно, чтобы замкнуть цепь на всем пути до генератора, нейтраль также подключается обратно к исходной системе распределения в дополнение к заземлению в нескольких местах. [4]

Преимущество поляризации заключается в том, что поляризованные вилки можно вставлять только в одном положении, поэтому переключатель для включения или выключения любого устройства, подключенного к розетке, может быть встроен в горячий провод. В неполяризованной вилке переключатель может размыкать цепь только на нейтральном выводе, а это означает, что большая часть внутренних цепей устройства по-прежнему считается «горячей» и может привести к поражению электрическим током. [5]

Заземление

Рис. 3. Трехконтактная розетка с маркировкой. [6]

Большинство современных розеток в Северной Америке имеют заземляющий разъем в дополнение к горячему и нейтральному (см. рис. 3). Заземляющий провод подключается так же, как и нейтраль, поскольку он также соединяется с заземляющей нейтралью. [4] Гнездо для заземления важно для устройств с металлическим корпусом или блока питания в металлическом корпусе, таких как компьютеры. Если горячий провод во внутренней схеме электронного устройства изнашивается или каким-либо образом соприкасается с металлическим корпусом, все устройство становится серьезной опасностью поражения электрическим током. Тем не менее, заземляющий провод напрямую подключен к корпусу устройства и нейтрализует риск поражения электрическим током, отводя ток на землю, что приводит к срабатыванию автоматического выключателя и прекращению подачи тока на устройство. [3] Кроме того, контакт заземления будет длиннее, чем нейтральный и горячий контакты, поэтому устройство будет заземлено до того, как оно станет «горячим» или «под напряжением».
