Сопротивление изоляции электрокабелей
Сегодня на рынке представлены разные электрические кабели, каждый из которых имеет уникальный набор технических и эксплуатационных характеристик. Электрическое сопротивление изоляции кабеля – очень важный параметр, от которого зависит безопасность использования электросистемы.
В процессе подготовки электропроекта квартиры или дома специалисты должны подобрать наиболее подходящие провода для электросети, которые могли бы полностью выполнять все свои функции и не подвергать опасности пользователей.
Правильный изначальный выбор электрических кабелей – очень важная задача для проектировщиков электросетей, однако даже идеально подобранная проводка имеет запас прочности, может стареть, ломаться из-за различных внешних негативных воздействий. Хоть изоляцию и изготавливают из долговечных материалов, из-за воздействия температуры и влаги, пыли и грязи, а также механических повреждений изоляция может выходить из строя, что нередко становится причиной возникновения опасных аварий на электрифицированных объектах.
Изоляция и типы кабелей
Чтобы увеличить параметры сопротивления изоляции, продлить сроки эксплуатации электросетей, производители электрических кабелей используют надежные диэлектрические материалы. В зависимости от типа и назначения провода в виде изоляции может использоваться резина, пластик, бумага и другие материалы.
По назначению все провода разделяются на несколько типов, для производственных предприятий, кабельных линий и частных домов могут использоваться различные виды проводки. Но даже в одном электрифицированном помещении сегодня могут применяться провода разного диаметра сечения и с разными изолирующими материалами. Для разных кабелей характерны различные технические параметры, сроки эксплуатации, защищенность и другие характеристики. Все эти свойства указываются в технической документации изделия, но актуальны они только в том случае, если использоваться электрическая система будет в идеальных условиях, что на практике практически не встречается.
Каждый собственник хочет, чтобы его электросеть прослужила максимально долго, чтобы с ней не возникало никаких проблемных ситуаций, чтобы не было аварий и травм. Но достичь такой безопасности лишь своими усилиями невозможно. К сожалению, хоть собственник и хочет обезопасить себя и свое имущество от возможных аварий, сделать это без помощи специалистов невозможно.
Испытания проводов
Так как обеспечить идеальные условия эксплуатации проводки невозможно и кабель в процессе эксплуатации будет испытывать различные воздействия, единственной возможностью снизить вероятность аварийных ситуаций является периодический заказ услуг профессиональной электролаборатории, специалисты которой будут проводить грамотные исследования сети в поисках неисправностей и уязвимых участков проводки.
В любых профессиональных исследованиях электросистем специалисты всегда особое внимание уделяют проводам и их характеристикам. Сотрудникам энергетических предприятий прекрасно известны все неприятности, которые могут быть вызваны проблемами с изоляцией. Состояние изоляции лучше всего отображается ее параметрами сопротивления электрическому току. Если изоляция находится в хорошем состоянии и не представляет никакой угрозы электрифицированному объекту, ее параметры сопротивления будут полностью соответствовать всем установленным нормам. Если же уровень сопротивления недостаточно высок, то в электросети могут возникать самые разнообразные проблемы, включая пожары, короткие замыкания и выход из строя дорогих электрических приборов.

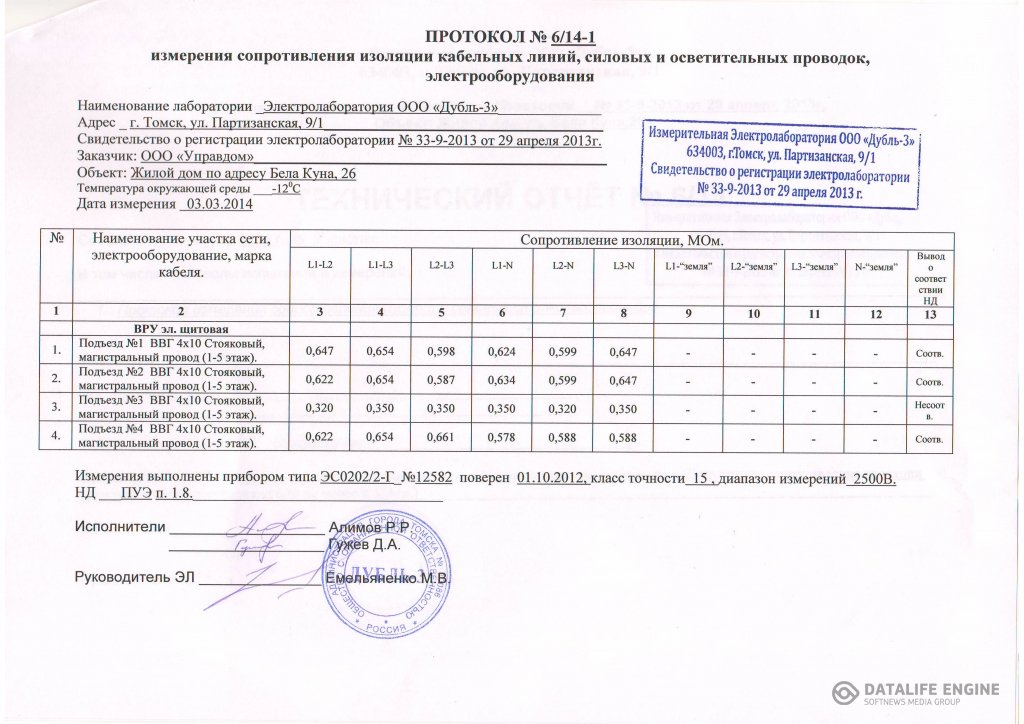

Правильно и точно провести измерение сопротивления изоляции кабеля можно с помощью мегаомметра – специального измерительного средства, которое позволяет проверять состояние электрической сети через воздействие на проводку повышенным электрическим напряжением.
Работать с мегаомметрами разрешено только опытным, квалифицированным специалистам, которым известны возможные риски из-за неправильных измерений. Мастера должны прекрасно разбираться во всех действующих ныне законах, которые контролируют процесс выполнения измерительных работ на различных объектах. Согласно этим нормативам, участвовать в измерениях разрешено только сотрудникам электролабораторий, имеющим необходимую теоретическую подготовку и практический опыт исследований. Из-за ошибок в процессе измерений опасности могут подвергаться не только рабочие, но также жильцы дома.
Ниже вы можете воспользоваться онлайн-калькулятором для расчёта стоимости услуг электролаборатории.
Онлайн расчет стоимости проектирования
1 | Электроиспытания по кол-ву линий (от 7500р) | шт. | 500 р. | ||
2 | Электролаборатория до 200 кв.м. (от 7500 р.) | кв. м. | 80 р. | ||
3 | Электролаборатория от 200 до 500 кв.м. | кв.м. | 80 р. | ||
4 | Электролаборатория от 500 кв.м. | кв.м. | 65 р. | ||
5 | Электролаборатория от 1000 кв. м. | кв.м. | 50 р. | ||
6 | Одна-двухкомнатная квартира (с выездом и техническим отчетом) | шт. | 7500 р. | ||
7 | Трехкомнатная квартира (с выездом и техническим отчетом) | шт. | 9000 р. | ||
8 | Свыше трех комнат (с выездом и техническим отчетом) от; | шт. | 10000 р. | ||
9 | Испытание автоматических выключателей, 3-полюсный автомат свыше 1000 А | шт. | 450 р. | ||
10 | Испытание автоматических выключателей, 3-полюсный автомат до 50 А | шт. | 150 р. | ||
11 | Испытание автоматических выключателей, 1-полюсный автомат | шт. | 90 р. | ||
12 | Проверка автоматических выключателей (2-полюсное УЗО) | шт. | 120 р. | ||
13 | Проверка автоматических выключателей (4-полюсное УЗО) | шт. | 180 р. | ||
14 | Замер полного сопротивления цепи «Фаза-нуль», 1 токоприемник | шт. | 120 р. | ||
15 | Проверка наличия цепи между заземленными элементами установки и заземлителями (металлосвязь) | точка | 35 р. | ||
16 | Проверка сопротивлений заземлителей и заземляющих устройств | точка | 500 р. | ||
17 | Замер сопротивления изоляции мегаомметром 3 жил | линия | 150 р. | ||
18 | Замер сопротивления изоляции мегаомметром 5 жил | линия | 180 р. | ||
19 | Испытание повышенным напряжением кабельных линий после ремонта | линия | 5000 р. | ||
20 | Испытание автоматических выключателей, 3-полюсный автомат до 200 А | шт. | 180 р. | ||
21 | Испытание автоматических выключателей, 3-полюсный автомат до 1000 А | шт. | 350 р. | ||
22 | Технический паспорт на заземлитель | шт. | 10000 р. | ||
23 | Составление КП для госучреждений, от | шт. | 500 р. |
Итого:
руб
Нажимая кнопку заказать, вы соглашаетесь на обработку персональных данных.
Электрическое сопротивление — изоляция — Большая Энциклопедия Нефти и Газа, статья, страница 2
Cтраница 2
Электрическое сопротивление изоляции жил, пересчитанное на 1 км длины и температуру 20 С, на период эксплуатации и хранения для кабелей с резиновой изоляцией — не менее 10 Ом, с поливинилхлоридной изоляцией — не менее 0 5 — 105 Ом. Электрическое сопротивление изоляции определяют на строительной длине или образце кабеля длиной не менее 10 м при напряжении от 100 до 1000 В с помощью стандартных измерительных схем и приборов. Для одножильных кабелей измерение проводят между жилой и экраном, а при отсутствии экрана — между жилой и водой или металлическим стержнем, на который навивают образец кабеля или изолированной жилы плотными витками с натяжением не менее 20 Н на 1 м2 номинального сечения жилы. Для многожильных кабелей измерение проводят между каждой жилой и остальными жилами, соединенными между собой, и с экраном при его наличии.
[16]
Схематичные поперечные разрезы кабелей для электродуговой сварки.
[17] |
Электрическое сопротивление изоляции жил и изоляционно-защитной оболочки, пересчитанное на 1 км длины и температуру 20 С, не менее: при приемке и поставке — 50 МОм; на период эксплуатации и хранения — 1 Мом.
[18]
Электрическое сопротивление изоляции проводов, пересчитанное на 1 км длины и измеренное при температуре ( 20 5) С, МОм, не менее: 1 — для проводов марок ПНСВ, ПНСП, ПННП; 10 — для проводов ПНСФЭ, ПНМФЭ; 200 — для остальных проводов.
[19]
Электрическое сопротивление изоляции приемников должно быть: в нормальных условиях не менее 20 МОм; в условиях повышенной температуры не менее 5 МОм; в условиях повышенной влажности не менее 1 Мом.
[20]
Электрическое сопротивление изоляции термопары измеряется между термоэлектродами термопары и корпусом с помощью мегаомметра на 500 В. Сопротивление изоляции должно быть не менее: 5 МОм при температуре 20 5 С и относительной влажности до 80 % для всех термопар; 0 5 Мои при температуре 35 С и относительной влажности 95 3 % Для влаго-и водозащищенных термопар.
[21]
Электрическое сопротивление изоляции кабеля, измеренное между жилой и внешним проводом и экраном, должно составлять: при 120 С после 5 суток пребывания в воде с температурой 50 С — не менее 10 МОм — км, при 240 С — не менее 1 МОм-км и при 350 С — не менее 0 1 МОм-км.
[22]
Электрическое сопротивление изоляции основных жил и готового кабеля, пересчитанное на длину 1км и температуру 20 С, должно быть не менее: 2500 МОм — для кабелей с пластмассовой изоляцией или из термопластов; 500 МОм — для кабелей с резиновой изоляцией.
[23]
Барабаны для намотки кабеля.
[24] |
Электрическое сопротивление изоляции кабельной линии должно быть не менее 1200 МОм-км.
[25]
Электрическим сопротивлением изоляции ( балласта) рельсовой линии называется сопротивление току утечки из одной рельсовой нити в другую через балласт и шпалы. Величина его зависит от типа и состояния балласта и шпал, арматуры крепления рельсов к шпалам, зазоров между подошвой рельсов и балластом, температуры и влажности воздуха и др., а также во многом от типа и состояния ( степени загрязнения) балласта.
[26]
Проверку электрического сопротивления изоляции следует проводить омметром по ГОСТ 23706 — 79 со встроенным генератором на номинальное напряжение 500 В.
[27]
Проверка электрического сопротивления изоляции монтажа производится для каждого шкафа при отключенных внешних соединениях.
[28]
Проверку электрического сопротивления изоляции силовых моточных элементов между обмотками и между обмотками и корпусом, а также токоведущими — цепями выпрямительного устройства и корпусом производят мегометром постоянного тока напряжением 500 В. Сопротивление изоляции силовых моточных элементов между обмотками и между обмотками и ( корпусом не должно быть менее 50 МОм, а сопротивление изоляции между токоведущими цепями выпрямительного устройства и корпусом не менее 3 МОм при температуре 25 10 С.
[29]
Пароструйный двухступенчатый эжектор.
[30] |
Страницы:
1
2
3
4
Insulation Resistance Test > Chroma
949.600.6400
Get a Quote
Insulation Resistance Test
Insulation Resistance Test Equipment
Electrical Safety Analyzer
Chroma 19032
The test-to — любой стандартный анализатор электробезопасности. Простое и точное тестирование. Обязательно для тестирования медицинских устройств и соответствия требованиям IQOQ.
Тестер Guardian Hipot AC/DC/IR/SCAN
Chroma 19050
Усовершенствованные цифровые тестеры Hipot с регулировкой нагрузки и линии, которые помогают обеспечить достоверность измерений, а также многоступенчатая функция, позволяющая пользователям выполнять несколько тестов последовательно
Chroma 19501-K
Специально разработан для тестирования высоковольтных полупроводниковых компонентов и материалов с высокими изоляционными свойствами.
Тестер Sentry Hipot AC/DC/IR
Chroma 19070
Компактные, легкие и недорогие тестеры безопасности для электронных компонентов
Тест сопротивления изоляции (IR) измеряет общее сопротивление между любыми двумя точками, разделенными электрической изоляцией.
Таким образом, испытание определяет, насколько эффективен диэлектрик (изоляция) в сопротивлении потоку электрического тока. Такие тесты полезны для проверки качества изоляции не только при первом изготовлении продукта, но и во время его использования.
Выполнение таких проверок через регулярные промежутки времени может выявить потенциальные повреждения изоляции до того, как они произойдут, и предотвратить несчастные случаи с пользователем или дорогостоящий ремонт изделия.
Как показано на рис. 15, 2-проводное незаземленное соединение рекомендуется для тестирования незаземленных компонентов. Это наиболее распространенная конфигурация для тестирования устройств с двумя выводами, таких как конденсаторы, резисторы и другие дискретные компоненты.
Как видно из рис. 16, двухпроводное измерение с заземлением является рекомендуемым соединением для проверки заземленных компонентов. Заземленный компонент — это компонент, в котором одно из его соединений подключено к заземлению, тогда как незаземленный компонент — это компонент, в котором ни одно соединение не подключено к заземлению. Измерение сопротивления изоляции кабеля в водяной бане является типичным применением двухпроводного соединения с заземлением.
Процедура измерения
Проверка сопротивления изоляции обычно состоит из четырех этапов: зарядка, выдержка, измерение и разрядка. Во время фазы заряда напряжение линейно изменяется от нуля до выбранного напряжения, что обеспечивает время стабилизации и ограничивает пусковой ток на ИУ. Как только напряжение достигает выбранного значения, напряжение
может оставаться на этом напряжении до начала измерений.
После измерения сопротивления в течение выбранного времени ИУ снова разряжается до 0 В на заключительном этапе.
Тестер сопротивления изоляции обычно имеет 4 выходных разъема – заземление, экран, (+) и (-) – для широкого спектра применений. Выходное напряжение обычно находится в диапазоне от 50 до 1000 вольт постоянного тока. При выполнении теста оператор сначала подключает ИУ, как показано на рисунках 15 или 16.
Прибор измеряет и отображает измеренное сопротивление. При подаче напряжения через изоляцию сразу начинает протекать некоторый ток. Этот ток состоит из трех компонентов: тока «диэлектрического поглощения», зарядного тока и тока утечки.
Диэлектрическое поглощение
Диэлектрическое поглощение — это физическое явление, при котором изоляция медленно «поглощает» и сохраняет электрический заряд с течением времени. Это демонстрируется приложением напряжения к конденсатору в течение длительного периода времени, а затем его быстрой разрядкой до нулевого напряжения. Если конденсатор оставить разомкнутым в течение длительного времени, а затем подключить к вольтметру, метр покажет небольшое напряжение. Это остаточное напряжение вызвано «диэлектрической абсорбцией». Это явление обычно связано с электролитическими конденсаторами.
При измерении IR различных пластиковых материалов это явление вызывает увеличение значения IR со временем. Завышенное значение IR вызвано тем, что материал медленно поглощает заряд с течением времени. Этот поглощенный заряд выглядит как утечка.
Зарядный ток
Поскольку любое изделие с изоляцией обладает основными характеристиками конденсатора, двух проводников, разделенных диэлектриком, приложение напряжения к изоляции вызывает протекание тока при зарядке конденсатора. В зависимости от емкости продукта этот ток мгновенно возрастает до высокого значения при подаче напряжения, а затем быстро экспоненциально спадает до нуля, когда продукт становится полностью заряженным. Зарядный ток спадает до нуля гораздо быстрее, чем ток диэлектрического поглощения.
Ток утечки
Установившийся ток, протекающий через изоляцию, называется током утечки. Оно равно приложенному напряжению, деленному на сопротивление изоляции. Целью испытания является измерение сопротивления изоляции. Чтобы рассчитать значение IR, подайте напряжение, измерьте ток утечки в установившемся режиме (после того, как токи диэлектрической абсорбции и заряда упадут до нуля), а затем разделите напряжение на ток. Если сопротивление изоляции соответствует требуемому значению или превышает его, испытание считается успешным. Если нет, то тест провален.
Основы измерения сопротивления изоляции
Насколько важно измерение сопротивления изоляции? Поскольку 80 % работ по техническому обслуживанию и испытаниям электрооборудования связаны с оценкой целостности изоляции, ответ — «очень важно». Электрическая изоляция начинает стареть, как только она сделана. И, старение ухудшает его производительность. Суровые условия установки, особенно с экстремальными температурами и/или химическими загрязнениями, вызывают дальнейшее ухудшение качества. В результате могут пострадать безопасность персонала и надежность электроснабжения. Очевидно, что важно как можно быстрее определить это ухудшение, чтобы можно было принять необходимые корректирующие меры.
Что такое проверка сопротивления изоляции?
По сути, вы прикладываете напряжение (в частности, строго регулируемое стабилизированное напряжение постоянного тока) к диэлектрику, измеряете величину тока, протекающего через этот диэлектрик, а затем вычисляете (используя закон Ома) измерение сопротивления. Давайте проясним наше использование термина «текущий». Мы говорим о токе утечки. Измерение сопротивления в мегаомах. Это измерение сопротивления используется для оценки целостности изоляции.
Прохождение тока через диэлектрик может показаться несколько противоречивым, но помните, идеальная электрическая изоляция невозможна. Значит, будет течь какой-то ток.
Какова цель измерения сопротивления изоляции?
Вы можете использовать его как:
- Мера контроля качества во время производства единицы электрооборудования;
- Требование к установке, чтобы помочь обеспечить соответствие спецификациям и проверить правильность подключения;
- периодическое профилактическое обслуживание; и
- Инструмент устранения неполадок.
Как вы проводите испытание сопротивления изоляции?
Как правило, вы подключаете два провода (положительный и отрицательный) через изоляционный барьер. Третий вывод, который подключается к защитному терминалу, может быть доступен или отсутствовать в вашем тестере. Если это так, вы можете или не можете использовать его. Эта защитная клемма действует как шунт для исключения подключенного элемента из измерения. Другими словами, это позволяет вам избирательно оценивать определенные компоненты крупного электрооборудования.
Очевидно, неплохо иметь базовые знания о предмете, который вы тестируете. В принципе, вы должны знать, что предполагается изолировать от чего. Оборудование, которое вы тестируете, определит, как вы подключите свой мегомметр.
После выполнения подключений подается испытательное напряжение на 1 мин. (Это стандартный отраслевой параметр, который позволяет относительно точно сравнивать показания предыдущих тестов, проведенных другими техниками.)
В течение этого интервала показания сопротивления должны снижаться или оставаться относительно стабильными. Более крупные изоляционные системы будут демонстрировать устойчивое снижение; меньшие системы останутся стабильными, потому что емкостные токи и токи поглощения падают до нуля быстрее, чем в больших системах. Через 1 мин вы должны прочитать и записать значение сопротивления.
При проведении проверки сопротивления изоляции необходимо соблюдать последовательность. Почему? Поскольку электрическая изоляция будет демонстрировать динамическое поведение в ходе вашего испытания; является ли диэлектрик «хорошим» или «плохим». Чтобы оценить ряд результатов испытаний на одном и том же оборудовании, вы должны каждый раз проводить испытания одинаковым образом и при относительно одинаковых параметрах окружающей среды.
Ваши показания измерения сопротивления также будут меняться со временем. Это связано с тем, что электроизоляционные материалы обладают емкостью и будут заряжаться в ходе испытания. Новичка это может немного смутить. Тем не менее, это становится полезным инструментом для опытного техника.
По мере приобретения новых навыков вы познакомитесь с этим поведением и сможете максимально использовать его при оценке результатов теста. Это один из факторов, обуславливающих неизменную популярность аналоговых тестеров.
Что влияет на показания сопротивления изоляции?
Сопротивление изоляции чувствительно к температуре. При повышении температуры сопротивление изоляции уменьшается, и наоборот. Общепринятым эмпирическим правилом является изменение сопротивления изоляции в два раза на каждые 10 градусов C.
