Старая электропроводка — в чем опасность
Мне, как электрику, очень часто приходится слышать выражение — «старая электропроводка». И сразу же в памяти всплывает хрущёвская пятиэтажка или домик в деревне, в котором живёт старушка, алюминиевый провод с двумя жилами — ноль и фаза, провод имеющий неприглядный серо-желтоватый цвет, трескающаяся от малейшего прикосновения изоляция и электрощиток с одним автоматическим выключателем старого образца.
Между прочим такой алюминиевый провод до сих пор встречается в продаже, хотя по всем правилам его запрещено использовать при монтаже электропроводки. ПУЭ (Правила устройства электроустановок) категорически запрещают на сегодняшний день применять алюминиевые провода сечением менее 16мм². Хотя и раньше было известно, что данные электрические провода образуют на своей поверхности плёнку, которая не проводит электричество, а это в свою очередь является причиной нагрева контактов. Кроме того алюминий по своим механическим характеристикам хрупкий металл, а после нагрева данное его свойство усиливается.
Из-за этого в старой проводке может произойти разрыв электрической цепи в любой момент.
Для того чтобы как-то снизить риски, связанные с устаревшим материалом — алюминием, применяют специальную кварце-вазелиновую смазку. Ей смазывают соединения алюминиевых проводов — это защищает их от окисления. Также при использовании данных проводов в электропроводке необходимо постоянно проверять все соединения. Но давайте будем честными — этого мало кто делает, кто-то из-за нехватки времени, кто-то из-за незнания основ электрики.
Вот и получается, что владельцам квартир и домов со старой алюминиевой проводкой приходится терпеть искрение контактов в розетках, выключателях, распределительных коробках. Всё это будет происходить до тех пор, пока они не поменяют электропроводку на новую медную.
Что касается распределительных коробок в старой электропроводке, то это отдельная тема. Эти самые коробки очень часто и становятся источниками неприятностей. Ведь именно в них происходит соединение алюминиевых проводов старой проводки.
Данные соединения зачастую представляли из себя обычные скрутки, специальные зажимы в те времена не применялись совсем или применялись крайне редко. Провода скручивались при помощи пассатижей и обматывались изолентой.
Теоретически электропроводка должна переодически осматриваться, а в распределительных коробках скрутки необходимо систематически подтягивать, чтобы они не нагревались от плохого контакта. Но после того, как в квартире или частном доме за длительное время существования происходили кап.ремонты, месторасположения этих самых распределительных коробок терялись. Определить под толстым слоем штукатурки, где именно находится коробка уже не представлялось возможным. Ещё один момент — где гарантия, что под штукатуркой нет скруток, расположенных вне всяких распределительных коробок? А плохая и старая скрутка — это повод для короткого замыкания, что часто приводит к пожару.
Ничем не лучше, что касается электробезопасности, старые распределительные щитки, с установленными в них автоматическими выключателями старого образца.
Здесь поводов для опасности масса — плохие подгоревшие контакты, алюминиевые провода с рассыпающейся изоляцией, автоматы, которые если и сработают, то только после того, как всё сгорит.
Ещё одна опасность, которую таит в себе старая электропроводка — это большая вероятность появления в ней токов утечки. Они появляются там, где изоляция теряет свои защитные свойства. Кстати, определяют старая проводка или нет именно износом изоляции — производится замер сопротивления изоляции электропроводки. Если изоляции плохая, то происходит утечка токов, а защиты от них в старой проводке нет (например, УЗО). Как следствие, электрический потенциал (разряд) может оказаться на любой металлической поверхности — корпуса электроприёмников, трубы водоснабжения, мойки и т.д. Вероятнее всего это не будут 220В, но электрический удар вы ощутите, а это малоприятно, да и опасно для здоровья. Надеяться в данном случае на заземление не приходится, так как при устаревшей электропроводке оно либо отсутствует, либо в плачевном состоянии.
Сейчас всё это защищается дифференциальными автоматами на входе и на каждой линии проводки (например, линия розеток) в отдельности.
В заключении ещё о печальном. В старой электропроводке отсутствует защитный проводник РЕ, который является гарантом безопасности от поражения электрическим током и возникновении пожара (отключает автоматы при коротком замыкании). Проложить его дополнительно к проводке практически нереально — уж лучше сразу провести новую трёхпроводную.
Заключение: если у вас дома старая электропроводка, то по возможности замените её на новую, не ходите по острию ножа!
Статья вторая. Старая проводка и новая нагрузка. Риски при эксплуатации электропроводки.
Здравствуйте!
С вами опять я – Дмитрий Омётов. Сегодня мы поговорим о старой проводке и новой нагрузке. Еще раз напоминаю, что предлагаемая информация для людей не особо разбирающихся в электричестве, и предназначена помочь ориентироваться в этой сфере.
Старую проводку я условно разделю на три вида:
— ветхая – это когда изоляция имеет разрушения, потрескалась и, при малейшем шевелении провода, осыпается.
С этим все понятно – такую проводку надо срочно менять;
— старая по сроку, т.е. когда проводке более 30 лет. Выполнена она еще в советские времена и, как правило, алюминиевым проводов в резиновой изоляции.
— старая по проектному решению, а именно выполненная двумя проводами и(или) не рассчитанная на возросшее количество электроприборов.
С ветхой все и так понятно. Поговорим о старой советской.

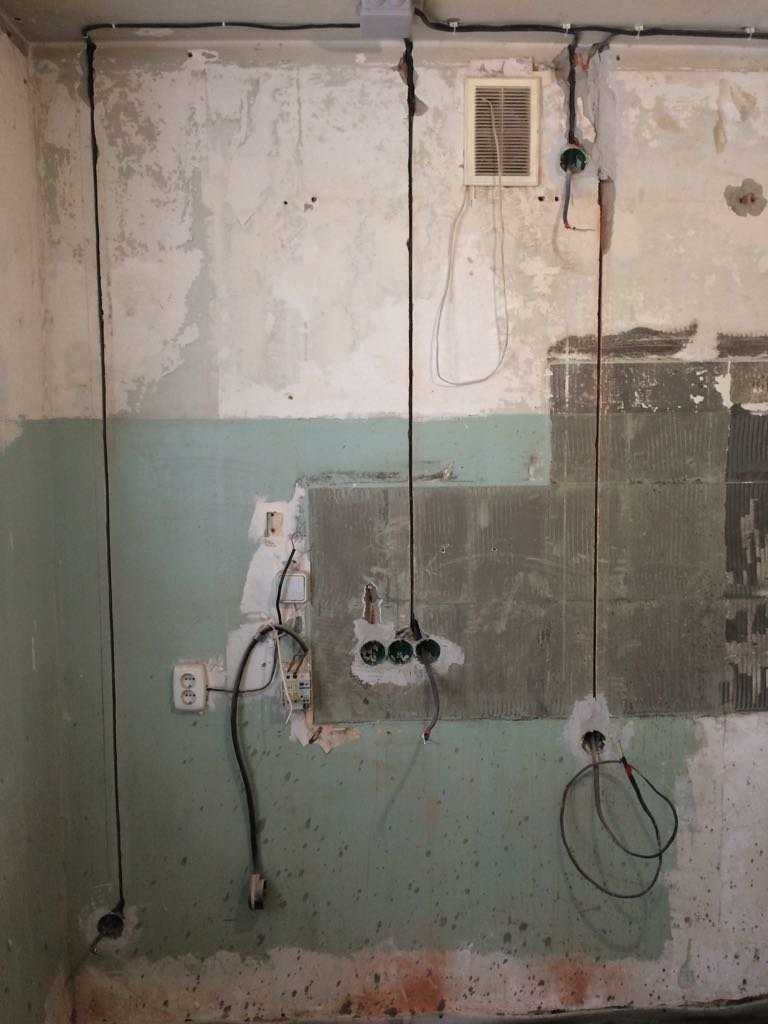

Провода в «сталинках» и «хрущевках» проложены под штукатуркой. При проведении ремонта или замены проводки в таких домах самыми плохими с точки зрения состояния изоляции являются участки в распаячных коробках и в местах протечек воды. За 50 и более лет, наверное, каждую квартиру хоть раз да заливали. Резина в таких местах практически превратилась в труху. Иногда можно наблюдать даже потемнение штукатурки. В распаячных коробках также наблюдается потемнение и разрушение изоляции. Это еще связано с возросшей нагрузкой в домах по сравнению с той, под которую проектировалась и закладывалась проводка 50 лет назад.
Алюминиевый провод сечением 2,5 мм² (как раз такой в наших старых квартирах) способен выдерживать около 3,5 кВт. Нет смысла объяснять, что сейчас мы используем гораздо больше бытовой техники, чем раньше. Чтобы прояснить себе этот вопрос, достаточно посчитать какая у вас в доме может быть максимальная нагрузка. Это не сложно. Нужно просто сложить мощности ваших приборов. Их значения можно посмотреть в паспортах либо руководствах по эксплуатации на эти приборы, или на шильдиках, наклеенных на корпуса. Наиболее энергоемкие – это нагревательные устройства, такие как: электрокамины, утюги, духовки, хлебопечки, тостеры, микроволновки, стиральные машины, фены, кондиционеры, мультиварки. Как правило, их мощность колеблется от 1 до 2,2 кВт. Немного меньше потребляют телевизоры, компьютеры, миксеры и т.д. Прибавьте сюда освещение с люстрами на 3-5 ламп, которое в старом исполнении объединено с розетками. Вот и выходит, что уложиться в 3,5 кВт довольно сложно. При повышенном потреблении возрастает ток.
Это может привести к нагреву проводов, разрушению изоляции и возгоранию.
Для предотвращения такого развития событий применяется автоматический выключатель. Другими словами, при возникновении перегрузки, он должен отключиться. Но, что иногда делают наши граждане, когда у них периодически «вышибает» автомат? Меняют его на другой, более мощный, выдерживающий больший ток. Это категорически делать нельзя! Автоматический выключатель как раз не должен «выдерживать», его задача защищать проводку. Иначе в нем просто нет смысла. О правилах выбора «автоматов» обязательно поговорим в следующих статьях.
Еще чем плоха старая проводка – это отсутствием третьего провода, а именно провода заземления. У трехпроводной системы более функциональная защита от поражения человека электрическим током. К тому же, при ремонте или монтаже вновь, этого требуют современные нормативы. Но здесь тоже есть «подводный камень». Мне попадаются квартиры, в которых при замене проводки проложена линия из трех проводов, но третий провод в вводном щитке ни к чему не подключен.
Т.е. заземления как такового нет! Это связано с тем, что в старых многоквартирных домах линии заземления от ввода в дом до квартирных щитков раньше не прокладывали, и подключиться просто не к чему.
На основании выше изложенного настоятельно рекомендую жителям таких домов (а также управляющим компаниям и ТСЖ) предпринять шаги по приведению электроснабжения дома в соответствие с современными требованиями электробезопасности. Для этого сначала необходимо выполнить диагностику всей системы с проведением замеров, а затем, на основании полученных данных, разработать мероприятия по улучшению. И не стоит этого пугаться. Совершенно необязательно потребуется замена всей проводки со всеми вытекающими последствиями в виде больших затрат. Чаще можно обойтись выявлением и устранением «узких» мест, и приведением в соответствие автоматической защиты.
Удачного выбора!
А в следующий раз мы поговорим об автоматических выключателях и как их правильно выбирать.
Надежна ли электропроводка в моем старом доме?
По
Тимоти Тиле
Тимоти Тиле
Тимоти Тиле является местным электриком № 176 IBEW с более чем 30-летним опытом работы в жилых, коммерческих и промышленных электросетях.
Он имеет степень младшего специалиста в области электроники и прошел четырехлетнее обучение. Он писал для The Spruce о проектах электропроводки и домашней установки более восьми лет.
Узнайте больше о The Spruce’s
Редакционный процесс
Обновлено 22.11.21
Рассмотрено
Ларри Кэмпбелл
Рассмотрено
Ларри Кэмпбелл
Ларри Кэмпбелл — подрядчик-электрик с 36-летним опытом работы в области электропроводки в жилых и коммерческих помещениях. Он работал техником-электронщиком, а затем инженером в IBM Corp., является членом Наблюдательного совета Spruce Home Improvement Review Board.
Узнайте больше о The Spruce’s
Наблюдательный совет
Факт проверен
Джессика Врубель
Факт проверен
Джессика Врубель
Джессика Врубель имеет богатый опыт работы писателем и редактором, работая в различных изданиях, газетах и публичных библиотеках, помогая со справками, исследованиями и специальными проектами.
В дополнение к своему опыту журналистики, она более 15 лет занимается просветительской деятельностью на темы здоровья и хорошего самочувствия как в классе, так и за его пределами.
Узнайте больше о The Spruce’s
Редакционный процесс
Дуглас Саша / Getty Images
Электропроводка в вашем доме — это магистраль питания, питающая все электричество в доме. Со временем его части могут быть повреждены или изношены, что может представлять серьезную опасность возгорания или поражения электрическим током. Но сам по себе возраст не означает, что проводка по своей природе небезопасна, и старая проводка не требует автоматической замены. Требуется опытный профессионал, чтобы правильно оценить состояние старой проводки и ее способность выдерживать электрические нагрузки вашего дома, но есть несколько вещей, которые вы можете проверить, что может дать вам раннее представление о том, где она находится.
Идентификация старой проводки
Самый старый тип системы электропроводки, встречающийся в домах, называется с ручкой и трубкой , названный в честь изолирующих ручек и трубок, которые используются для прокладки проводки вдоль каркаса дома и через него.
Электропроводка с ручкой и трубкой была проложена по всему дому отдельными проводами — одним черным горячим проводом и одним белым нейтральным проводом. Керамические изоляторы не позволяют проводам соприкасаться друг с другом, а также с деревом и другими горючими материалами. Для соединения и сращивания проводов электрики спаивали провода, затем обматывали их резиновой изолентой под названием 9.0039 фрикционная лента . Соединения обычно не производились в распределительных коробках, как сегодня. Учитывая возраст этих систем проводки (большинство из них датируется до 1940 года), обычно трудно идентифицировать горячий и нейтральный провода, потому что оба они по существу черные от грязи и пыли. Изоляция нейтральных проводов также может быть темного цвета с белой линией или дорожкой, а не полностью белой.
Нет заземления
Будучи двухпроводной системой, проводка с ручкой и трубкой не имеет системы заземления для обеспечения безопасности. Это не обязательно делает проводку небезопасной в использовании, но исключает важную функцию безопасности, присутствующую в современных системах проводки.
Это также означает, что нет заземления для защиты приборов и чувствительной электроники, что делает их уязвимыми к повреждениям от скачков напряжения.
Невозможно добавить заземление к проводке с ручкой и трубкой, поэтому, если вам нужно реальное заземление для каких-либо цепей в вашем доме, вам придется заменить проводку. Системы с ручками и трубками могут быть оснащены розетками GFCI для повышения их безопасности при условии, что провода подключены с соблюдением полярности (горячий провод к горячему терминалу, нейтральный провод к нейтральному терминалу). Розетки GFCI не создают настоящий путь заземления, но они обнаруживают замыкания на землю и отключают питание.
Можно ли оставить старую проводку?
В соответствии с Национальным электротехническим кодексом (NEC) и большинством местных норм, которые следуют NEC, существующая проводка с ручкой и трубкой может оставаться в доме. Также может быть разрешено добавлять удлинители к системам с ручкой и трубкой при условии, что используются соответствующие материалы и методы.
Историческим домам может быть предоставлено специальное разрешение на различные реставрационные работы в системах электропроводки с ручкой и трубкой. В ситуациях, когда требуется ремонт проводки с ручкой и трубкой, можно соединить старую проводку с новым неметаллическим (NM) кабелем, используя распределительные коробки для защиты всех соединений. Тем не менее, эта и любая другая работа, выполняемая с проводкой с ручкой и трубкой, должна соответствовать требованиям местных норм.
Распространенные проблемы, на которые следует обратить внимание
Проводка с ручкой и трубкой становится опасной, когда изоляция провода изнашивается, когда методы установки или изменения были неправильными, или когда он покрыт строительной изоляцией, что может привести к перегреву проводки и потенциальному пожару. Вот некоторые типичные проблемы со старой проводкой, которые могут представлять опасность и указывать на необходимость замены проводки:
- Трещины, отсутствие или повреждение изоляции проводов: Открытые части металлического провода — очень распространенная проблема, и провода с поврежденной изоляцией должны решаться профессионалом.
- Электропроводка, окруженная строительной изоляцией любого типа: Будьте очень осторожны при изоляции чердака, чтобы убедиться, что вы не окружаете активную трубчатую проводку, проложенную в полостях балок, с рыхлым наполнителем или ватной изоляцией.
- Открытые соединения: Открытые соединения (не в электрической коробке), обмотанные современной пластиковой изоляционной лентой, обычно указывают на то, что провода не припаяны, хотя должны быть.
- Предохранители в блоке предохранителей номиналом более 15 или 20 ампер: Старая проводка не рассчитана на современные крупные электроприборы, которым может потребоваться обслуживание на 30, 40 или 50 ампер. Предохранитель на 30 ампер или больше, используемый в системе с ручкой и трубкой, указывает на «перегруженную» цепь, что очень опасно. Как правило, старые цепи электропроводки должны быть защищены предохранителями не более чем на 15 ампер.
Замена двухпроводных (двухгнездовых) розеток
Поскольку проводка с ручкой и трубкой не имеет пути заземления, они обычно подключаются к розеткам с двумя гнездами, у которых нет круглого гнезда для заземления.
Когда вы заменяете поврежденную розетку, люди очень часто совершают ошибку, заменяя розетку с двумя гнездами заземленной розеткой с тремя гнездами, что является стандартом для большинства установок. Однако это серьезная ошибка, так как наличие трехгнездовой розетки подразумевает наличие системы заземления, которой нет при проводке с ручкой и трубкой.
NEC допускает два решения: замена старой двухгнездовой розетки новой двухгнездовой розеткой; или, заменив розетку розеткой GFCI с пометкой «Нет заземления оборудования», чтобы обозначить тот факт, что у нее нет пути заземления. Это решение позволит использовать современные трехштырьковые вилки.
Статья Источники
The Spruce использует только высококачественные источники, в том числе рецензируемые исследования, для подтверждения фактов в наших статьях. Прочтите наш редакционный процесс, чтобы узнать больше о том, как мы проверяем факты и делаем наш контент точным, надежным и заслуживающим доверия.
Хартвелл, Фредерик П.
«Скрытая проводка с ручкой и трубкой. Глава, 4, статья 394». Справочник McGraw Hill’s National Electrical Code 2020, 30-е издание. Макгроу Хилл, 2020.Проводка с ручкой и трубкой. Международная ассоциация сертифицированных домашних инспекторов.
Глава 11: Электричество — Справочное руководство по здоровому жилью. Центры по контролю и профилактике заболеваний. 2006
«Скрытая проводка с ручкой и трубкой. Глава, 4, статья 394». Справочник McGraw Hill’s National Electrical Code 2020, 30-е издание. Макгроу Хилл, 2020.Насколько опасна старая электропроводка?
Может ли старая проводка вызвать пожар в этом доме? — часто задаваемый вопрос, когда мы проверяем старые дома в Ванкувере. Электрические пожары всегда вызывают беспокойство, когда речь идет о старой проводке и устаревших электрических системах.
Что может быть хуже, если представить, что в вашем доме вспыхивает пожар.
Мало того, что такое бедствие может представлять серьезную угрозу для вас и жизни членов вашей семьи, материальные последствия могут быть катастрофически крутыми.
То же самое, конечно, относится к вашему бизнесу и безопасности сотрудников.
И все же, почему часто игнорируются опасности, связанные с проводкой?
Ну, это в основном благодаря фактору «вне поля зрения, вне разума». Признайтесь, в нашу технологически продвинутую эпоху: задумывались ли вы когда-нибудь об энергии и связанной с ней инфраструктуре, которая лежит в основе того, что мы делаем и чем наслаждаемся на работе и дома?
Многие из нас регулярно обслуживают свои автомобили, потому что это повышает нашу повседневную безопасность. Точно так же подтверждение того, что электрическая система вашего дома находится в оптимальном состоянии, разумно и рентабельно.
Электропроводка Список опасностей пожарной безопасности
Этот список призван помочь вам научиться заранее следить за состоянием электробезопасности вашего помещения. Если ваш дом/бизнес совсем недавно построен, скорее всего, некоторые из этих опасностей пожара скрываются.
Если вы не уверены в какой-либо из приведенных ниже возможностей, мы думаем, вы увидите, что стоит проконсультироваться с электриком, имеющим лицензию .
·
Проводка ручки и трубки
Если вы владеете историческим домом или старым зданием, вы можете жить с электрической древностью, известной как проводка «ручка и трубка». В этой старомодной системе медные проводники проходят внутри стен и/или потолков, поддерживаемые по всей длине изоляторами с выступами, и проходят через просверленные отверстия, снабженные фарфоровыми трубками. Поскольку он имеет одинарную изоляцию, этот тип проводки может быть легко скомпрометирован или стать опасным из-за старения.
·
Старая изоляция провода
Что касается изоляции, то это касается не только систем с ручками и трубками. Электропроводка, как и все мы, со временем изнашивается и повреждается. Будь то погрызенные мышами, поврежденные гвоздями, случайно забитыми в стены, или простое разрушение, отсутствие изоляции означает, что оголенные провода прячутся, что может привести к искрам и возгоранию.
·
Плохо модифицированная проводка
Сегодняшние правила выполнения электромонтажных работ стали более строгими, чем когда-либо. К сожалению, электрическое здоровье многих старых зданий и домов страдает от десятилетий самостоятельной работы. Довольно часто в проводке обнаруживаются признаки того, что на протяжении многих лет ее модифицировали разные люди, которые пытались выполнить быстрое устранение неполадок и/или не имели надлежащей подготовки по электрике. Чем старше здание, тем выше риск того, что где-то в здании пробралась неисправная проводка или плохо выполненные соединения. Никогда не игнорируйте жужжание, мерцание или затемнение света и следы прогара вокруг розеток.
·
Слабоамперная проводка
Подумайте о том, как быстро развиваются технологии, заполняя наши дома гораздо большим количеством приборов и устройств, чем когда-либо прежде. Тем не менее, наша проводка была в исправном состоянии? Фактически, старая проводка часто рассчитана на меньшую силу тока, чем требуется современным приборам.
Это может привести к перегрузке цепей, что может привести к пожару.
·
Устаревшая электрическая схема
Старые здания, мы любим вас, но вы просто не идете в ногу со временем. Помимо любительских лоскутных модификаций и других специфических опасностей, связанных с возрастом, общая конструкция старых электрических систем может быть причиной пожароопасности. Электрические нормы и стандарты сильно продвинулись за эти годы, и, если бы они прошли проверку сегодня, ваш дом или бизнес, вероятно, не соответствовали бы текущим требованиям безопасности.
Решения
Замените удлинители везде, где они постоянно используются, и профессиональный электрик проложите проводку к дополнительным новым розеткам.
Замените все поврежденные выключатели и розетки. Кроме того, замените любую незакрепленную розетку. Чаще всего это происходит в местах, где шнуры постоянно подключены и отключены, например, на кухонном столе.
Ненадежное соединение между розеткой и шнуром может вызвать искрение. Любая розетка, из которой можно без сопротивления вытащить электрический шнур, должна быть заменена.
Замените электрощит на новый на 200 ампер.
Если у вас нет средств на замену электрического щита, замена автоматических выключателей дуговыми прерывателями является еще одной мерой предосторожности. Они обнаруживают опасные электрические дуги — аномальные искры — и останавливают их до того, как они успеют вызвать пожар.
Поручите проверку электрической системы опытному электрику .
Позвоните электрику по номеру , если вы заметили какие-либо признаки проблемы с электричеством, такие как мигание света, нерегулярная работа приборов, постоянно срабатывающие выключатели или запах гари при коротком замыкании.
Не позволяйте заботам о старой проводке отпугнуть вас от покупки старого дома. Обычно они расположены в очень привлекательных районах. Закажите комплексную проверку электрооборудования у одного из наших лицензированных электриков в Ванкувере, особенно если в доме есть проводка с ручками и трубками или алюминиевая проводка, чтобы получить наиболее информативный отчет о состоянии электрической системы.
И не забудьте сделать все рекомендуемые улучшения электробезопасности после покупки дома.
