Формула активная мощность переменного тока: как найти, формула расчёта, в чем измеряется

Мощности в цепях переменного тока

Расчетные формулы для цепей однофазного тока

1. Мгновенное значение мощности в цепи с активным сопротивлением r, Вт:

Среднее значение активной мощности в цепи с активным сопротивлением г, Вт:

2. Цепи с чисто индуктивным сопротивлением: ток в цепи i=Im sinωt, тогда ЭДС самоиндукции

Средняя за период мощность идеальной катушки:

Это означает, что в течение периода идеальная катушка дважды получает от источника энергию, преобразуя ее в магнитное поле, и дважды возвращает ее. .

ействующее значение тока, А,

Мгновенная мощность

Средняя мощность

В течение периода конденсатор дважды получает от ис­точника энергию для заряда (создания электрического поля в диэлектрике) и дважды возвращает ее источнику (разряжа­ется).

Реактивная мощность конденсатора, вар,

Из изложенного следует важный для практики вывод: токи индуктивности и емкости в цепи переменного тока в каждый момент времени направлены в противоположные стороны. Другими словами, в каждый момент времени, когда катушка получает от источника электромагнитную энергию, конденсатор возвращает ее источнику и наоборот.

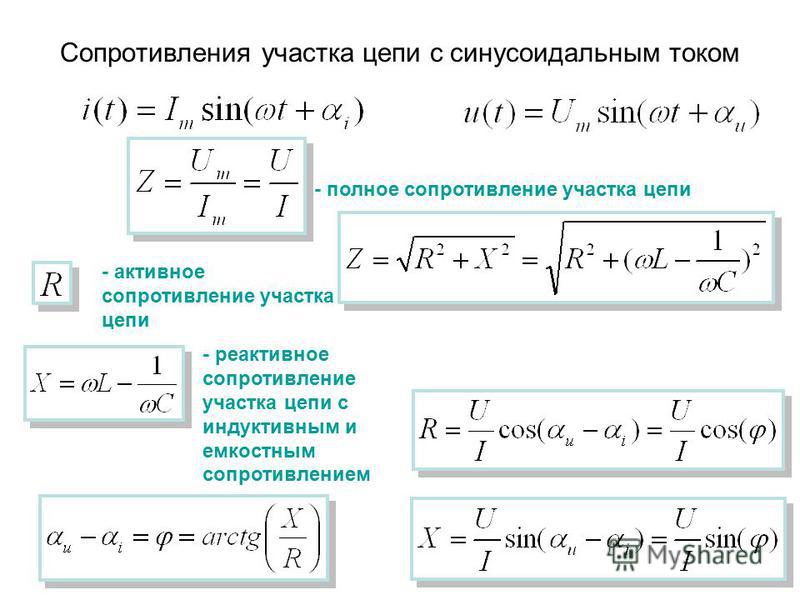

4. Цепь, содержащая последовательно включенные ак­тивное, индуктивное и емкостное сопротивления (рис. 1.9).

Реактивное сопротивление цепи, Ом,

Полное сопротивление цепи, Ом,

Угол сдвига фаз между векторами напряжения и тока

Коэффициент мощности цепи

Мгновенное значение приложенного напряжения равно сум­ме мгновенных значений падений напряжений на участках цепи:

Мгновенное значение мощности для этой цепи, Вт,

Среднее значение мощности равно активной мощности, Вт:

Реактивная мощность, вар,

Полная мощность, В-А,

При xL = xc имеет место резонанс напряжения, цепь ведет себя как чисто активная, а ток имеет наибольшее (при U = const) значение.

5. Цепь, содержащая параллельно включенные активное, индуктивное и емкостное сопротивления (рис. 1.10).

В такой цепи все элементы находятся под одинаковым напряжением источника

Проводимости элементов цепи:

активная, См,

емкостная,См,

индуктивная, См,

Полная проводимость цепи, содержащей элементы R, L, С, См:

Значения мощностей рассчитываются по приведенным выше формулам.

При вс= Bl имеет место резонанс токов. Общий ток в цепи имеет минимальное значение и активный характер.

На практике параллельное включение конденсаторов в однофазной и трехфазной цепях широко используется для разгрузки питающих линий (проводов, кабелей, шин) от реактивной (индуктивной) составляющей тока. Это позволяет уменьшить потери электроэнергии в передающих линиях, и тем самым экономить ее, выбирать меньшие сечения про­водов и кабелей для питания тех же самых электроприем­ников.

← Предыдущая |
Следующая →
… содержание …

| Мощность переменного тока | Fiziku5

(1.18)

Энергия в катушке индуктивности не расходуется. В первую чет­верть периода она запасается в ее магнитном поле, а во вторую — отдается источнику тока. Произведение напряжения UL на величи­ну силы тока I в цепи называется реактивной мощностью.

В рассмотренной цепи активная мощность равна нулю, так как энергия в ней не расходуется, сдвиг по фазе между векторами тока I и напряжением U равен 90 ° и cos φ = 0.

Переменный ток в цепи с последовательными активным и индук­тивным сопротивлениями. Теперь рассмотрим цепь с реальной ка­тушкой, которую можно представить как цепь с последовательно включенными индуктивностью L и активным сопротивлением R (рис. 1.7). Если в цепи с последовательными активным и индуктив­ным сопротивлениями протекает переменный синусоидальный ток, то напряжение на индуктивности, как было установлено ранее, опережает ток на 90°, а напряжение на активном сопротивлении совпадает с ним по фазе.

Так как напряжения UL, UR по фазе не совпа­дают, то напряжение, приложенное ко всей цепи, равно их геомет­рической сумме. Сложив векторы UL и UR, нахо­дим величину вектора U, который сдвинут по фазе относительно вектора тока I на угол φ < 90°, опережая его. Таким об­разом, в цепи переменно­го тока с последователь­но соединенным активным сопротивлением и катушкой индуктивно­сти ток отстает по фазе от напряжения.

Построив векторную диаграмму, рассмотрим треугольник со сто­ронами UL, UR, U. Этот треугольник называется треугольником напря­жений. Так как он прямоугольный, то

(1.19)

Из треугольника напряжений можно получить подобный ему треугольник сопротивлений со сторонами R, XL и Z Из этого треу­гольника полное сопротивление цепи равно:

(1.20)

Так как сдвиг по фазе между током и напряжением меньше 90°, то энергия в такой цепи расходуется лишь на активном со­противлении R.

Активная мощность при этом равна:

(1.21)

Цепь переменного тока с емкостью. Если к источнику перемен­ного тока подключить конденсатор, то в цепи появится ток. Спо­собность конденсатора пропускать переменный ток объясняется тем, что под действием переменного синусоидального напряже­ния конденсатор периодически заряжается и разряжается, вслед­ствие чего происходит перемещение электрических зарядов в про­водниках, соединяющих конденсатор с источником тока. Соотно­шение фаз тока и напряжения представлено на рис. 1.8. В и, епи с емкостью ток опережает по фазе напряжение на 90°. Закон Ома для цепи переменного тока с емкостью определяет действующее зна­чение силы тока:

(1.22)

Величина называется емкостным сопротивлением. Она обратно пропорциональна частоте тока в цепи и емкости конден­сатора. Измеряется в омах (Ом).

1.9.  Мощность переменного тока

Для цепей переменного тока различают активную, полную и реактивную мощности.

Активная мощность представляет собой действительную мощ­ность переменного тока, аналогичную мощности, развиваемой постоянным током. Она производит полезную работу; может быть преобразована с помощью электродвигателей в механическую мощ­ность, механическую энергию; измеряется в ваттах (Вт) и опреде­ляется по формуле

(1.23)

Полной мощностью называют максимально возможную величи­ну активной мощности, развиваемую переменным током при за­данных значениях напряжения и силы тока и при наиболее благо­приятных условиях, а именно, когда cos φ = 1. Полная мощность обозначается латинской буквой S и измеряется в вольт-амперах (В-А). Из определения полной мощности следует выражение

(1.24)

Сравнивая между собой формулы (1.23) и (1.24), находим со­отношение между активной и полной мощностями:

(1.25)

(1.26)

Полной мощностью (кВ А) принято измерять мощность гене­раторов переменного тока, машин, производящих электроэнер­гию, и трансформаторов, аппаратов, предназначенных для преоб­разования электрической энергии одного напряжения в электри­ческую энергию другого напряжения. Полная мощность этих ма­шин определяется произведением номинальных (нормальных) ве­личин их напряжения и силы тока (т. е. величин этих параметров, на которые рассчитаны машины). А активная их мощность зависит от коэффициента мощности, при котором они работают (Р= Scosφ). В свою очередь этот коэффициент мощности зависит от соотноше­ния величин активного и реактивного сопротивления, включен­ных в цепь, иными словами, от характера электроприемников, питаемых данным генератором или трансформатором.

Реактивная мощность. Для рассмотрения реактивной мощнос­ти необходимо иметь представление об активной и реактивной со­ставляющих переменного тока. Сравнивая между собой формулы для определения мощности переменного и постоянного тока, мож­но видеть, что на месте полной величины силы тока I в формуле мощности стоит выражение I cos φ, где cos φ — величина, меньше единицы (и только в отдельных случаях равная ей). Отсюда следу­ет, что в цепях переменного тока не весь ток создает полезную, активную мощность, а только некоторая его часть, которая на­зывается активной составляющей тока.

Проекция вектора тока на горизонталь­ное направление, перпендикулярное вектору напряжения, равная /sin<p, называется ре­активной составляющей переменного тока. Реактивная составляющая тока не участвует в создании активной мощности.

Произведение действующего в цепи на­пряжения на реактивную составляющую тока носит название реактивной мощности и обо­значается латинской буквой Q. Реактивная мощность измеряется в единицах, называе­мых «вар». Из приведенного определения ре­активной мощности вытекает соотношение

(1.27)

где Q — реактивная мощность, вар; U — напряжение, В; I — сила тока, A; sin φ — числовой коэффициент, зависящий от угла сдвига фаз в данной цепи.

Реактивная мощность, так же как и реактивная составляющая тока, характеризует собой ту энергию, которая идет на создание магнит­ного поля индуктивности или электрического поля конденсатора (если последний включен в данную цепь). Эта энергия в процессе протека­ния переменного тока в цепях со сдвигом фаз совершает непрерыв­ные колебания между источником энергии и ее потребителем.

Активная, реактивная и полная мощности переменного тока связаны между собой соотношением

(1.28)

Это соотношение можно представить как векторную диаграм­му, получаемую на основании диаграммы напряжений или токов, носящую название «треугольника мощностей» (рис. 1.9). Два катета этого треугольника представляют собой в том или ином масштабе активную и реактивную мощности (соответственно в кВт и квар), а гипотенуза — полную мощность (в кВ-А). Угол ср численно равен углу сдвига фаз тока и напряжения в цепи. Значение косинуса это­го угла называют коэффициентом мощности.

1.10.  Понятие о трехфазном токе и его получении

Трехфазной системой называется совокупность трех однофаз­ных цепей, в которых действуют три ЭДС одинаковой частоты, сдвинутые по фазе одна относительно другой на 120°. Такая систе­ма получила наиболее широкое распространение, ибо она позво­ляет при передаче одной и той же мощности получить экономию металла в проводах, уменьшить потери энергии и создать простые и удобные в эксплуатации трехфазные двигатели переменного тока.

На рис. 1.10 показана система, состоящая из трех отдельных генераторов (рис. 1.10, б), и упрощенная схема генератора трех­фазного тока (рис. 1.10, а). Трехфазный генератор имеет три об­мотки, в которых индуктируются три ЭДС, сдвинутые по фазе на 120°. Каждая обмотка называется фазой, а напряжение на фазе — фазным напряжением (£/ф). Нагрузка подключается к обмоткам ге­нератора линейными проводами и нулевым проводом, который в некоторых случаях может отсутствовать.

Напряжение между линейными проводами называется линейным напряжением (Un). Ток в фазе генератора или нагрузки называется фазным током, а ток в линейном проводе — линейным током. Обмот­ки генератора и нагрузка могут включаться в «звезду» или в «треу­гольник». На рис. 1.11 показано соединение в «звезду»: начало или

концы обмоток генератора соединяют в одну точку. К оставшимся концам обмоток подключают линейные провода, а к общей точке — нулевой провод. Если нагрузка равномерная, то нулевой провод не нужен, ибо он обеспечивает независимость работы фаз при неравно­мерной нагрузке, когда по нему текут уравнительные токи.

Линейное напряжение при соединении в «звезду» в — Д раз боль­ше фазного, линейные и фазные токи одинаковы:

(1. 29)

Чтобы соединить обмотки генератора в «треугольник», необхо­димо конец первой обмотки соединить с началом второй; конец второй — с началом третьей; конец третьей — с началом первой. Линейные провода подключают к точкам соединения фаз (рис. 1.12).

При соединении в «треугольник» линейные и фазные напряже­ния равны, а линейный ток в 7з раз больше фазного:

(1.30)

Мощность трехфазной системы складывается из мощностей каждой фазы. Чтобы найти общую мощность, надо по формуле Р=IФUФcosφ определить мощность в каждой фазе и все три мощ­ности сложить. Так поступают при любых нагрузках.

Общая мощность может быть определена по формуле

(1.31)

если нагрузка равномерная, т. е. если сопротивление и характер нагрузки всех трех фаз одинаковы.

1.11. Электроизмерительные приборы

Электроизмерительными приборами называются приборы, слу­жащие для измерения электрических величин. Они классифициру­ются по следующим признакам:

по роду измеряемой величины: амперметры, вольтметры, оммет­ры, ваттметры и комбинированные;

по роду тока: приборы постоянного тока, переменного тока и комбинированные;

по принципу действия: магнитоэлектрические, электромагнит­ные, электродинамические, индукционные, термоэлектрические, электростатические, электронные и др.;

по погрешностям измерений: на восемь классов — 0,05; 0,1; 0,2; 0,5; 1; 1,5; 2,5 и 4. Цифры показывают максимальную погрешность в процентах, которая возможна у прибора данного класса. Напри­мер, погрешность показаний амперметра класса 1,5 не превышает ±1,5%.

Существует два основных метода электрических измерений: метод непосредственной оценки; метод сравнения.

В методе непосредственной оценки измеряемая величина от­считывается непосредственно по шкале прибора. Достоинство ме­тода — удобство отсчета показаний прибора и малая затрата вре­мени на операцию измерения. Недостаток — сравнительно невы­сокая точность измерений.

В методе сравнения измеряемая величина сравнивается непос­редственно с эталоном. Метод сравнения используется в лабора­торных условиях.

Кроме обычных показывающих приборов, которые указывают то или иное измерение на данный момент времени (обычно стрелкой на шкале прибора) существуют самопишущие измерительные приборы, записывающие непрерывно на движущейся ленте свои показания.

Условные обозначения, определяющие основные характерис­тики прибора, выносятся на шкалу электроизмерительного при­бора (табл. 1.1).

Таблица 1.1

Основные условные обозначения, выносимые на шкалу электроизмерительного при­бора

Пример. На шкале прибора имеются следующие условные обозначе­ния: 2,5; ;;;; Б. Это значит, что погрешность при из­ мерении — 2,5%; род тока — постоянный и переменный; электромагнит­ная измерительная система; вертикальная установка; изоляция испытана при напряжении 2 кВ; прибор предназначен для установки в закрытых неотапливаемых помещениях.

ГЛАВА 2. ЭЛЕКТРИЧЕСКИЕ МАШИНЫ

2.1.  Общие сведения

Электрические машины, действия которых основаны на элект­ромагнитных явлениях и которые служат для преобразования ме­ханической энергии в электрическую, называют электромашинными генераторами, а преобразующие электрическую энергию в механическую — электродвигателями. Применяют также электри­ческие машины для преобразования электрической энергии одних параметров в другие, которые называют преобразователями. Пре­образовываться могут: род тока, частота, напряжение, число фаз и другие параметры электроэнергии.

Электрические генераторы приводятся во вращение паровыми и водяными турбинами, двигателями внутреннего сгорания и др. Электродвигатели служат для приведения в действие станков, раз­личных машин, транспортного оборудования и др.

К электрическим машинам относят трансформаторы — стати­ческие аппараты, не имеющие движущихся частей, но по своему устройству и принципу действия имеющие много общего с элект­рическими машинами.

Электрические машины обладают свойством обратимости, т. е. могут работать генератором. Если их вращать каким-либо двигате­лем или подводить к ним электроэнергию, они могут использо­ваться как электродвигатели. Однако при проектировании элект­ромашин учитывают требования, предъявляемые особенностями их работы генератором или электродвигателем.

Электрические машины подразделяются на машины перемен­ного и постоянного тока.

Электрические машины переменного тока разделяют на синх­ронные, асинхронные, коллекторные.

Наибольшее применение имеют синхронные генераторы пере­менного трехфазного тока и трехфазные асинхронные электродви­гатели. Коллекторные электродвигатели переменного тока имеют ограниченное применение вследствие сложности устройства, об­служивания и более высокой стоимости. Основным их преимуще­ством является возможность регулирования скорости вращения в широких пределах, что затруднительно в асинхронных двигателях.

Формула силы

| Формула электроэнергии в цепях постоянного и переменного тока

Мы используем электроэнергию, предоставляемую нашей коммунальной компанией, для обеспечения нас светом, теплом, работающими приборами и т. д. Поскольку электрический потенциал (напряжение) и ток являются двумя величинами, доступными нам, когда коммунальная служба поставляет электрическую энергию, эти два параметра являются основными параметрами, определяющими электрическую мощность. В этом руководстве давайте подробно рассмотрим электрическую мощность, формулу электрической мощности в цепях переменного и постоянного тока.

Краткое описание

Что такое электроэнергия?

Электрическая энергия является одной из широко используемых форм энергии в нашей повседневной жизни, будь то питание от сети переменного тока или батареи. Наша коммунальная компания поставляет эту электрическую энергию в виде электрического потенциала и тока, а скорость, с которой электрическая энергия передается в электрической цепи, называется электрической мощностью.

С точки зрения физики, Энергия — это способность выполнять Работу, а скорость выполнения этой Работы известна как Сила.

Итак, если P — мощность, W — работа, а t — время, то

Power P = работа, выполненная в единицу времени = W/t

Единицами мощности являются ватты.

Мы знаем, что электрический потенциал — это количество работы, совершаемой при перемещении единичного заряда, а ток — это скорость движения заряда.

Используя приведенное выше утверждение, мы можем переписать предыдущее уравнение мощности как:

P = Вт/t = (Вт/Q) × (Q/t) Вт

Первый член (Вт/Q) представляет электрический потенциал (V), а второй член (Q/t) представляет ток (I).

Итак, электрическая мощность P = V × I.

Формула электрической мощности в цепях переменного и постоянного тока

В зависимости от типа тока в цепи, т. е. переменного тока или постоянного тока, электрическая мощность может быть дополнительно классифицирована на переменный ток Мощность и мощность постоянного тока.

Теперь посмотрим на различные формулы электроэнергии в цепях постоянного и переменного тока.

Формулы мощности в цепях постоянного тока

В простых цепях постоянного тока, т. е. электрических цепях с источником питания постоянного тока, формула мощности приведена ниже:

P = V × I

Мощность в резистивных цепях постоянного тока — это просто произведение напряжения и тока.

Мы можем вывести дальнейшие формулы мощности, применяя закон Ома. Согласно закону Ома, напряжение в цепи (или компоненте) является произведением сопротивления и тока.

V = I × R

Итак, если мы используем это уравнение в приведенной выше формуле мощности, мы получим

P = V × (V/R) = V ² /R

P = (I×R ) × I = I ² R

В зависимости от имеющихся величин можно использовать одну из трех формул мощности для расчета мощности постоянного тока.

Формулы мощности в цепях переменного тока

Измерение мощности в цепях постоянного тока очень просто, так как вам нужно всего лишь умножить напряжение и силу тока. Но то же самое невозможно в цепях переменного тока, поскольку значения напряжения и тока постоянно меняются как по величине, так и по направлению (знаку).

Значения переменного напряжения и тока обычно записываются как

В _{Переменный ток} = В _P × sin(ωt) и I _{Переменный ток} = I _P × sin(ωt)

Чтобы рассчитать мощность переменного тока, мы должны каким-то образом рассчитать средние значения напряжения и тока. Математически мы используем среднеквадратичное значение или среднеквадратичное значение для определения средних значений синусоидальных функций.

Если V _RMS — среднеквадратичное значение напряжения переменного тока, а I _RMS — среднеквадратичное значение переменного тока, тогда средняя мощность переменного тока равна

P _AC (среднее) = V _RMS × I _RMS

Если f(t) является функцией времени t, то ее среднеквадратичное значение равно

Применение вышеуказанной формулы к нашей чередующемуся напряжению и синусоидальным значениям, мы получаем:

V _{среднеквадратичных средств} = v _P /√2 и I _{ОБЛЮЧЕЙ} = I _P /√2 и I _{Обратитесь} = I _P /√2 и I _{ОБ. 2}

Мощность, которую мы рассчитали ранее (P _AC (Average)) на самом деле известна как полная мощность. Это не что иное, как произведение среднего (или эффективного) напряжения и тока, т. Е. Это максимальная средняя мощность, подаваемая на чисто резистивную нагрузку.

Но катушки индуктивности и конденсаторы имеют фазовые сдвиги и реактивное сопротивление. Итак, с катушками индуктивности и конденсаторами есть еще два способа определить мощность в цепях переменного тока. Это реальная мощность (активная мощность) и реактивная мощность.

Реальная мощность, также известная как активная мощность, представляет собой мощность, рассеиваемую в цепи из-за ее резистивных элементов.

Активная мощность = В _СКЗ × I _СКЗ × cos(θ), где θ — фазовый угол, на который напряжение опережает ток.

Реактивная мощность — это мощность, рассеиваемая в цепи за счет индуктивности и емкости (или реактивного сопротивления).

Задается как реактивная мощность = V _RMS × I _RMS × sin(θ)

Таким образом, мы можем сказать, что (полная мощность) ² = (активная мощность) ² + (реактивная мощность ) ²

Формулы мощности постоянного и переменного тока

В следующей таблице перечислены все формулы мощности для цепей переменного и постоянного тока.

Заключение

Простое руководство по изучению электроэнергии. Мы узнали, что такое электрическая мощность, как рассчитать мощность в цепях постоянного и переменного тока, используя соответствующие формулы мощности, реальную, реактивную и полную мощность в цепях переменного тока, а также формулу мощности как для однофазных, так и для трехфазных цепей переменного тока.

Трехфазный калькулятор — расчет мощности переменного тока

Создано Mehjabin Abdurrazaque

Проверено Wojciech Sas, PhD и Rijk de Wet

Последнее обновление: 23 октября 2022 г.

Содержание:

• фазовая цепь?
• Как рассчитать полную мощность, используя линейное напряжение и силу тока?
• Что такое активная или реальная мощность?
• Что такое реактивная мощность?
• В чем разница между энергопотреблением при соединении по схеме «звезда» и «треугольник»?
• Как рассчитать трехфазный ток?
• Как использовать трехфазный калькулятор для расчета мощности переменного тока?
• Часто задаваемые вопросы

Добро пожаловать в трехфазный калькулятор , который поможет вам:

• Расчет трехфазной мощности по напряжению, току, фазовому углу или коэффициенту мощности;
• Оценка других видов мощности по заданному типу мощности и фазовому углу или коэффициенту мощности; и
• Определение количества фаз и других значений фаз по количеству фаз, одному типу мощности и фазовому углу или коэффициенту мощности.

Наш 3-фазный калькулятор представляет собой комплексный инструмент — он может определить значение тока, напряжения и мощности в вашей 3-фазной цепи!

Кроме того, мы объясняем , как вывести уравнения трехфазной мощности в терминах линейных величин для звездообразных и треугольных систем.

Не только это, наш калькулятор также полезен для понимания:

• три типа питания в цепи переменного тока;
• различия между активной и полной мощностью ;
• Как кажущаяся мощность относится к электрической мощности; и
• Что вызывает реактивную мощность в цепи переменного тока, а преимущества прилагаются.

Готов? Поехали!

🙋 В этом трехфазном калькуляторе мы имеем дело только с симметричными трехфазными цепями . Сбалансированная трехфазная цепь имеет одинаковые напряжения, токи и коэффициенты мощности во всех трех фазах. Если один из этих параметров отличается для каждой фазы, это несимметричная трехфазная цепь .

Что такое полная мощность в трехфазной цепи?

Полная мощность – это полная электрическая мощность в трехфазной цепи. Рассчитываем полную мощность трехфазной цепи через фазный ток и фазное напряжение как:

• S = 3 × V _Ph × I _Ph ,

где:

• S – полная мощность;
• В _Ph – фазное напряжение; и
• I _Ph – фазный ток.

💡 Полная мощность измеряется в вольт-ампер ( ВА ). Чтобы узнать больше о ВА и почему он используется вместо ватт ( Вт ), взгляните на наш калькулятор кВА.

Как рассчитать полную мощность, используя линейное напряжение и силу тока?

В пересчете на линейное напряжение и линейный ток , полная мощность трехфазной цепи:

• S = √3 × V _линия × I _линия ,

где:

• В _линия линейное напряжение; и
• I _линия — ток линии.

Что такое активная или реальная мощность?

Активная мощность – это фактическая мощность, которая действительно передается в нагрузку и рассеивается в цепи. Мы рассчитываем активную мощность как произведение полной мощности и коэффициента мощности.

• P = S × PF,

где:

• P – активная мощность; и
• PF — коэффициент мощности, равный cos φ . Здесь φ — фазовый угол , — угол опережения или угол отставания фазы тока по отношению к фазе напряжения.

Таким образом, мы можем рассчитать активную мощность, используя две фазы, как:

• P = V _ф × I _ф × PF

Или, с точки зрения линейного напряжения и линейного тока:

• P = √3 × V _линия × I _линия × PF

💡 Активная мощность измеряется в Вт ( Вт ), так как указывает на полезную работу, проделанную в цепи.

Что такое реактивная мощность?

Резисторы поглощают электроэнергию и рассеивают ее в виде тепла или света, в то время как конденсаторы и катушки индуктивности возвращают мощность, полученную в одной половине цикла, в источник питания в следующей половине. Электрическая мощность, которая течет в цепь и из нее благодаря конденсаторам и катушкам индуктивности, представляет собой реактивную мощность или безваттную мощность ( Q ).

Рассчитаем реактивную мощность для трехфазной цепи как мощность, обусловленную синусоидальной составляющей фазного тока, т. е. произведение полной мощности ( S ) на синус фазового угла:

• Q = S × sin φ

Таким образом, реактивная мощность в пересчете на фазы равна:

• Q = 3 × V _Ph × I _Ph × sin φ

Формула реактивной мощности с точки зрения количества линий:

💡 Реактивная мощность измеряется в реактивных вольт-ампер ( вар ).

В чем разница между потребляемой мощностью при соединении звездой и треугольником?

При соединении звездой линейный ток и фазный ток одинаковы, а линейное напряжение равно √3 фазному напряжению.

• I _строка = I _фот
• В _линия = √3 × В _фаза

Линейное напряжение и фазное напряжение одинаковы при соединении треугольником , а линейный ток в √3 раза превышает фазный ток.

• I _строка = √3 × I _фот
• В _линия = В _фот

Следовательно, как для соединения треугольником, так и для соединения звездой полная мощность составляет:

• S = √3 × V _строка × I _строка

Таким образом, формула активной мощности при соединении по схеме «звезда» и «треугольник» будет следующей:

и формула реактивной мощности в обоих соединениях:

⚠️ Хотя мы можем использовать одни и те же уравнения мощности для обеих трехфазных систем, параметры линии не совпадают.

Например, если фазное напряжение 400 В, фазный ток 10 А и фазовый угол 30 градусов:

• Соединение звездой:
  • В _L = √3 В _фазы = 693 В
  • I _L = I _ф = 10 А
  • S = √3 В _L I _L = 12 кВА
  • P = √3 В _L I _L cos φ = 10,4 кВт
  • Q = √3 В _L I _L sin φ = 6 кВАр
• Соединение треугольником:
  • В _L = В _ф. = 400 В
  • I _L = √3 I _ф = 17,3 A
  • S = √3 В _L I _L = 12 кВА
  • P = √3 В _L I _L cos φ = 10,4 кВт
  • Q = √3 В _L I _L sin φ = 6 кВАр

Следовательно, соединения треугольником и звездой с одним и тем же фазным током, напряжением и углом имеют одинаковую мощность в своих цепях, хотя количество их линий различно.

Как рассчитать трехфазный ток?

Как использовать трехфазный калькулятор для расчета мощности переменного тока?

❓ Пример: Фактическая мощность трехфазного двигателя переменного тока 5 кВт . Если напряжение и ток двигателя составляют 400 В и 8,6 А соответственно, определите коэффициент мощности системы треугольник.

Провести правильный расчет трехфазной мощности по приведенной выше задаче:

1. Определить заданные параметры — активную мощность = 5 кВт , фазное напряжение = 400 В и линейный ток = 8,6 А .
2. Выберите тип подключения. По умолчанию тип трехфазного подключения трехфазного калькулятора Omni — Delta (D) . Поскольку в задаче не указан тип соединения, вы можете оставить этот вариант как есть.
3. Выберите соответствующую единицу измерения из раскрывающегося списка рядом с каждым параметром.
4. Введите значения заданных параметров в соответствующие поля ввода.

Готово! Трехфазный калькулятор показывает значения других параметров:

• Фазный ток =5 A ;
• Напряжение сети = 400 В ;
• Фазовый угол = 33 градуса ;
• Коэффициент мощности = 0,84 ;
• Полная мощность = 5,96 кВА ; и
• Реактивная мощность = 3,24 кВАр .

Подробнее об этом конкретном примере можно узнать из калькулятора силы тока трехфазного двигателя. Кроме того, преобразователь треугольника в звезду может помочь вам расширить свои знания о трехфазных системах.

Часто задаваемые вопросы

В чем разница между активной мощностью и полной мощностью?

Существует много различий между активной и полной мощностью. Вот некоторые из них, перечисленные рядом в таблице для удобства сравнения.

Что вызывает реактивная мощность в цепи переменного тока?

В любой цепи переменного тока реактивная мощность вызывает фазовый сдвиг между кривыми напряжения и тока и уменьшает перекрытие между двумя кривыми.
