Ремонт — дело необходимое, но проблематичное. Многие владельцы домов или квартир, когда затевают ремонтные работы, часто сталкиваются с проблемой поиска распределительной коробки.

Искать ее под слоем штукатурки, обоев или вовсе гипсокартонна задача не из легких. Хорошо, когда владелец дома или квартиры сам проводил монтаж электрической проводки или хотя бы присутствовал при данном моменте.

Что же делать тем людям, которые въехали в квартиру, где проводка была проведена до них? На самом деле, есть несколько эффективных способов поиска распределительной коробки, рассмотрим их более подробно.

Распределительные коробки в квартирах старого образца

• Хрущевка . В 60-е годы прошлого века распределительные коробки в хрущевках были из металла и закрывались они весьма громоздкой крышкой, замаскировать которую под отделочными материалами было затруднительно. Найти такую металлическую коробку можно визуально и невооруженным глазом. Как правило, в хрущевках они монтировались на расстоянии 15 см от потолочного уровня. Также железо имеет свойство ржаветь, окисление обязательно проявит себя на поверхности отделочного материала;
• Брежневка . В многоэтажных домах этого типа технология и методика монтирования распределительных коробок иная. Монтаж осуществлялся на стыке между стеной и потолком и закрывался оцинкованным листом металла, образовывая пустоту. Казалось бы, найти такую конструкцию не составит проблем, но вся дилемма заключается в том, что такой лист изрядно замазывался штукатуркой, что создает проблему поиска. Для успешного обнаружения можно использовать специальные детекторы-сигнализаторы или же вести от розетки индикаторную отвертку, ориентируясь по свету индикаторной лампы;

• Сталинки . В таких домах поиск распределительной коробки будет основываться на простукивании стены на высоте 2,5-2,9 метра, так как в случае успешного обнаружения будет слышен характерный глухой звук.

Поиск распределительной коробки в квартирах современного типа

В домах, построенных в 2000-х годах и современных постройках, используются распределительные коробки из пластика. Они уже не маскируются толстым слоем штукатурки, а попросту оклеиваются аккуратно обоями или другими отделочными материалами.

Наиболее сложной ситуацией является поиск коробки под гипсокартоном. Вся проблема в том, что листы гипсакартона крепятся на металлическом профиле, и использовать магнит для поиска проводки не получится. Единственный выход — использование детектора-сигнализатора.

Если необходимо найти коробку от розетки, то подключаем к ней сетевой фильтр, к которому также следует подключить несколько мощных бытовых приборов. Включаем сетевой фильтр, затем приборы и при помощи использования обычной индикаторной отвертки идем от розетки вверх, по мере интенсивности свечения индикатора получаем точное местонахождение коробки.

Есть еще один способ определения распределительной коробки, но он не предоставляет 100% гарантии. В этом случае надеемся на то, что ее монтаж был осуществлён исходя из требований по электромонтажным работам, в соответствии с которым, коробка устанавливается на 15 см ниже от потолочного уровня (см. рисунок ниже).

Как устроена проводка в хрущевке.

Электропроводка в хрущевке

Зачем вообще нужно менять проводку в хрущевке, тем более, если она нормально функционирует? Для ответа на этот вопрос, вспомните время, когда строились эти самые хрущевки. Последние дома воздвигались в далеком 1985 году, то есть практически 30 лет назад. Электропроводка в этих домах устанавливалась тогда же. В те времена все, что ни делалось, то делалось, как говорится, на века.

Сеть также была установлена с приличным зазором, в доказательство этому является тот факт, что большая часть электропроводки в хрущевках до сих пор не менялась, но тем не менее до сих пор функционирует.

Строителям и инженерам прошлого за создание подобных проектов надо отдать должное. Но как ни крути, с момента последних работ попрошло от 30 до 60 лет (хрущевки строились в период с 50-х по 80-е года прошлого столетия), за это время чудо советской инженерии – электропроводка в хрущевках все же значительно поизносилась. Не стоит забывать, что на момент монтажа советские инженеры никак не могли предугадать появления мощных стиральных машин, кондиционеров, компьютеров и т. д. Проводка в те времена рассчитывалась на стандартный набор потребителей того времени, а именно свет, радио, возможно, телевизор и дверной звонок. Количество электроприборов, в то время, в среднестатистической квартире, можно было пересчитать на пальцах одной руки.

Отдельно нужно сказать о способах защиты. Счетчики и керамические пробки того

времени, в которых использовались одноразовые жучки, уже давно канули в Лету, но тем не менее во многих квартирах все еще установлены все те же счетчики, правда более поздних конструкций с теми же керамическими пробками, но уже без одноразовых предохранителей. Такие электроприборы уже давно неэффективны и несопоставимы с нынешними реалиями, а потому менять их нужно незамедлительно.

Эксплуатация той советской электропроводки несет в себе вполне реальную угрозу. Прикиньте ее возраст и добавьте к нему увеличившиеся количество электропотребителей, на выходе получите вполне реальную угрозу не только сбоя работы сети, но и короткого замыкания, что может привести к пожару.

План электропроводки

Итак, мы уже точно определились, что менять поводку в хрущевке – это не просто один из этапов ремонта квартиры, а принципиальная жизненно важная необходимость.

Если у вас нормальный ремонт и вы не собирались нечего менять, то пора бы задуматься. В случае возникновения пожара из-за неисправности электрической сети убытки могут быть гораздо больше, чем от незапланированного ремонта. Если вы ремонт уже планируете или уже начали подготовительные работы, но в ваши планы не входил электромонтаж – вам будет гораздо легче, ведь проводка делается на завершающих стадиях ремонтных работ.

На самом деле электропроводка, при всей своей важности не такая уж и сложная задача, чем может показаться на первый взгляд.

Пример проекта электропроводки квартиры

Для начала составьте подробный план вашей квартиры, учитывая масштаб (подробнее об этом написано в нашей предыдущей статье:). В плане, помимо точных размеров комнат, укажите точное месторасположение окон и дверей. После составления чертежа сделайте с десяток копий. Копии делать обязательно, при дальнейших этапах планирования электропроводки они вам пригодятся.

Теперь возьмите один из планов и постарайтесь отметить на нем расположение мебели.

Если вы еще точно не определились или планируете в будущем сделать перестановку, сделайте несколько эскизов с возможным расположением мебели в квартете (на этом этапе вам уже пригодятся заранее сделанные копии плана квартиры). Не ленитесь подключать родственников, которые будут приживать с вами в квартире, даже детей. Поврете, мозговым штурмом всего вашего семейства вы сможете предугадать возможное наибольшее количество вариантов, а это очень важно и мнение даже самых маленьких членов семейства (ясное дело, что ребенку пяти лет такие вопросы можно не задавать, но десяти — вполне возможно), может быть весьма разумно. Делается это для того, чтобы определить месторасположение будущих электроточек – выключателей, розеток. Суть заключается в том, чтобы их месторасположение не конфликтовало с расположением мебели в квартире, даже если вы затеете перестановку. Пусть какая-то розетка окажется за шкафом, но если вы вздумаете передвинуть мебель, она как раз пригодится для компьютерного стола или гладильной доски.

Электросхема в панельном доме. Планирование домашней электрики

Чтобы в процессе эксплуатации электронной техники и подключения ее из различных электрических точек не приводило к постоянным перезакладкам элементов сетей, чтобы не приходилось постоянно штробить стены квартиры, специалисты рекомендуют работы по обустройству электросети начинать с составления схемы электроснабжения. Пример схемы разводки и подключения электрооборудования можно увидеть на рисунке 1.

Рис. 1. Пример схемы электроснабжения квартиры

Такой чертеж, схему формируют «обратным порядком»: первоначально на план квартиры наносят всю используемую осветительную аппаратуру, силовую технику; далее, на основании мощностных расчетов, выбирают схему разводки проводников, сечение проводов, защитные устройства.

Силовая часть

Силовая часть электросети включает в себя мощное оборудование, применяемое в квартире: духовые шкафы, печи, нагревательные баки, кондиционеры. Для их подключения выделяют отдельные мощные линии, защищаемые отдельными защитными автоматами (УЗО). Такой способ проектирования позволит более безопасно эксплуатировать технику в квартире и более эффективно производить ремонтные работы в сетях электропроводки.

Осветительная часть

Следующий блок электрической схемы квартиры – осветительная часть. Здесь есть два варианта проектирования:

• одна группа;
• несколько групп осветительной техники.

Первый тип схемы используют в небольших по площади помещениях, оснащаемых относительно малым количеством приборов освещения. Второй метод цепи освещения более распространен. Пример такого подключения приведен на рисунке 2.

Рис. 2. Схема проектирования нескольких групп освещения в квартире

Если в комнате, кроме элементов освещения, есть необходимость использования блоков питания, трансформаторов, их также рекомендуют включать отдельным электрическим контуром с отдельным УЗО.

Крупная бытовая техника

В любой квартире место, где сконцентрировано большое количество бытовых приборов, это кухня. Большинство из них продолжают работать тогда, когда человек непосредственно не использует их. Это холодильник, электрическая плита, хлебопечь, другое. Для корректной работы техники и постоянной защиты сети от перегрузок и короткого замыкания специалисты при разработке схемы электросети квартиры рекомендуют выделять отдельную линию. Такие подключения выполняют прокладкой электропроводки увеличенного сечения и установкой УЗО высокой степени нагрузки.

Электропроводка в старых домах. Типовые схемы электропроводки в квартире

Здравствуйте, уважаемые читатели и гости сайта «Заметки электрика».

В предыдущей статье я рассказывал Вам про подготовку к замене электропроводки в квартире. Вот ссылочка на  эту статью . Итак, приступим к дальнейшему изучению материала.

Но прежде, чем начать изучение новых схем, нужно хорошо познакомиться с существующими типовыми схемами и проектами.

Я еще раз повторю Вам, что для замены электропроводки в квартире необходимо разработать проект, и по-другому быть не может. Потому как возникает много немаловажных вопросов, которым необходимо уделить достаточного внимания:

• расчет мощности устанавливаемого оборудования
• выбор сечения проводов и кабелей
• выбор аппаратов защиты (автоматы, УЗО, дифавтоматы)
• выбор счетчика электрической энергии
• место установки квартирного щитка
• место установки розеток и выключателей
• др.

Вот несколько примеров для наглядности: проект электроснабжения офиса и проект схемы электропроводки магазина «Промтовары» .

В старых домах и квартирах существует несколько типовых схем.

1. Схема старой электропроводки в квартире с электрическими плитами

В этой схеме защитный проводник PE применяется только для электрической плиты. Для групповых линий он не используется.

Чаще всего питание электроплиты осуществляется трехжильным алюминиевым проводом сечением 4 кв. мм, например, АППВ (2х4), а питание  групповых линий — двухжильным алюминиевым проводом сечением 2,5 кв. мм, например, АППВ (2х2,5).

Читайте статью о том, как  подключить электроплиту по современным нормам и требованиям.

2. Схема старой электропроводки в квартире с газовыми плитами

В квартирах с газовыми плитами защитный проводник PE вообще отсутствовал, а вводной кабель и групповые линии выполнялись двухжильным алюминиевым проводом сечением 2,5 кв. мм, например, все тем же АППВ (2х2,5).

Рекомендую почитать Вам следующие статьи:

• схема этажного щита
• аварийное состояние подъездного щита (разбираем причины)

Недостатки старой электропроводки

В наших квартирах, построенных еще лет 20-40 назад, нормы и требования к электропроводке были другие, поэтому электропроводка выполнялась по старым требованиям:

• алюминиевыми проводами, рассчитанная не небольшие электрические мощности и нагрузки
• с системой заземления TN-C , т.е. отсутствие защитного проводника РЕ
• отсутствие защиты от поражения человека электрическим током ( дифференциальные автоматы , УЗО )

Эксплуатация старой электропроводки ОЧЕНЬ опасна для жизни человека. Не редки пожары из за коротких замыканий .

Если это Вам не безразлично на свою безопасность, то необходимо периодически проверять качество своей электропроводки. Вам в этом поможет любая электротехническая лаборатория  (ЭТЛ) по месту Вашего проживания. У нее для этого имеется ряд специальных приборов. Также необходимо в обязательном порядке переходить на систему заземления TN-C-S. Об этом читайте здесь .

Приведу наглядный пример: Вы  купили себе в квартиру ванну джакузи, стиральную машину или посудомоечную машину. Прочитали паспорт и инструкцию по эксплуатации, в которой говорится, что питание ванны должно осуществляться от сети 380/220 (В) с системой заземления TN-C-S (3-х проводная сеть — фаза, ноль и земля) и в линии обязательно должно быть установлено устройство защитного отключения (УЗО) или дифавтомат.

В следующей статье « Схема электропроводки в квартире » мы рассмотрим схемы электроснабжения квартир и домов, согласно современным нормам.

Замена проводки в панельном доме

У многих людей в Москве есть квартира в доме панельного типа. Возведение таких зданий не отнимало много времени, что позволило обеспечить жильем большую часть населения российской столицы. Однако все с течением времени приходит в негодность, в том числе и инженерные коммуникации в старой постройке. Неудивительно, что замена проводки в панельном доме сегодня интересует многих людей. Поменять электропроводку в квартире можно даже своими руками, если придерживаться некоторых рекомендаций.

Почему нужно менять электропроводку квартире?

Полная замена электропроводки в старой квартире может понадобиться в различных ситуациях. Со временем у выключателей и розеток истекает эксплуатационный срок. Помимо того, может использоваться мощная техника, поэтому старая проводка в панельном доме или хрущевке может не выдержать такой нагрузки. Она начнет плавиться и искрить. Задумывая капитальный ремонт в частном доме или квартире, необходимо хорошо подумать о проведении электротехнических работ.

Электропроводку нужно поменять, если:

• оголилась старая изоляция
• используется техника, которая требует высокую мощность электропроводки (алюминиевые провода не выдержат нагрузки)
• провода потрескались или потеряли свойства
• в коробке щитка часто выбивает пробки
• мигает и гаснет свет в комнатах
• искрятся розетки
• невозможно подключение нескольких приборов сразу (например, кондиционера и плиты)
• устанавливаются теплые полы, подвесной потолок

Электромонтажные работы, выполненные своими руками, позволяют перейти с однопроводной электропроводки в панельном доме на трех- и пятипроводную.

Как проходит проводка в панельном многоэтажном здании?

Чтобы демонтаж/монтаж проводки был более простым процессом, при возведении построек такого типа делали специальные каналы. Специалистам нужно было лишь протянуть через них кабель для обустройства электрической сети в помещении.

Безусловно, последовательность расположения каналов является разной для домов различных серий. К сожалению, на схемах она обычно не указывается. Именно поэтому найти их размещение трудно.

Каналы пролегают не только в стенах, но и по потолку. Кроме того, старая электропроводка может пролегать в местах соединения потолочной и стеновой панели. Зачастую здесь со временем образуется полость, которую заполняют штукатуркой. Еще одним местом, где мастера могли «спрятать» электропровод, становится межпанельный шов.

Обычно в качестве проводки в панельных домах использовался алюминиевый провод. Максимальный срок его эксплуатации –

25

лет. Это еще раз подтверждает необходимость замены старой проводки и установки новой.

Помимо этого необходимо сказать, что раньше разводку делали двумя линиями: для энергоснабжения розеток и для питания осветительных приборов (люстры, светильники и др.). Отдельный электрокабель вел к плите. В наше время так делать не стоит.

Замена электропроводки в панельном доме: подготовка

Прежде чем менять в квартире электропроводку, необходимо тщательно подготовиться. Нужно достаточно большое количество специального инструмента:

• перфоратор с комплектом сверл, коронкой. При помощи сверл можно сделать отверстия для дюбелей, а коронка необходима для высверливания подрозетников
• отвертка (минусовая/плюсовая)
• рулетка для проведения измерений
• бокорезы и пассатижи
• зубило и молоток
• нож
• шпатель для крепления электропроводов и коробок
• паяльник
• индикатор

Также необходимо купить материалы: монтажные коробки, дюбели, розетки и выключатели, изоленту, алебастр, клеммники, проволоку с сечением 1,5 мм.

Не важно, панельный дом или кирпичный, трудозатраты по замене проводки своими руками будут примерно одинаковы. Однако если нет свободного времени, лучше сразу отказаться от затеи и отдать предпочтение компании или частному мастеру, которые проводят электромонтажные работы. Квалифицированный электрик сможет выполнить работу более оперативно. Хотя, если хочется все сделать своими руками и позже гордиться результатом, можно выполнить демонтаж и монтаж внутренней электросети самостоятельно.

Особенности замены проводки в панельном доме

Первое, что следует запомнить: для штробления не подходят несущие стены. Этого не следует делать не только в панельном доме, но и в хрущевке. Хотя это касается только штробления в горизонтальном направлении. Такие штробы могут существенно ослабить конструкцию панели, ее способность выдерживать большие нагрузки.

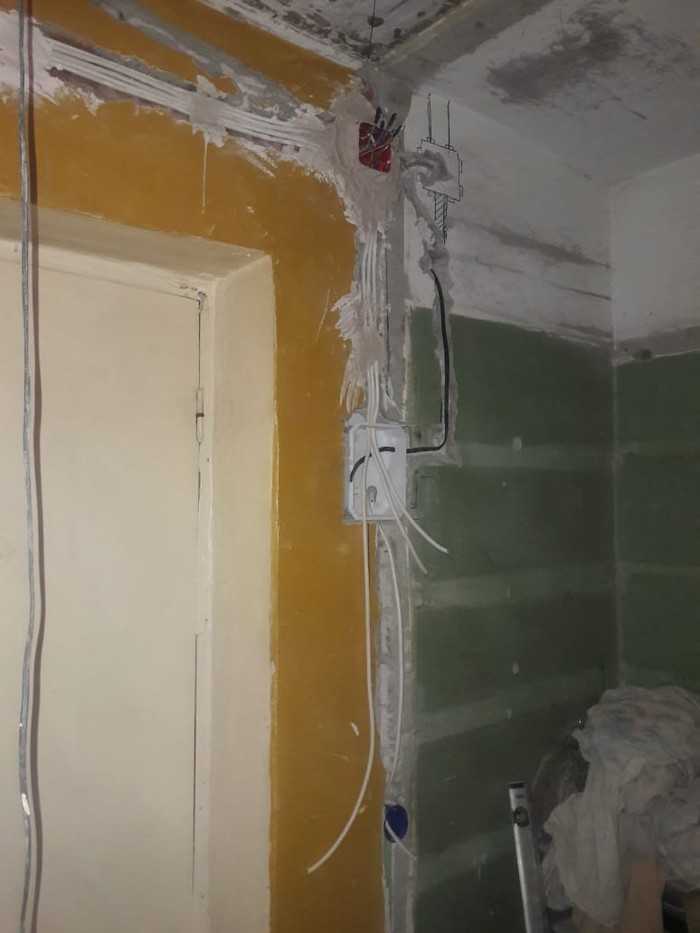

Монтаж новой электропроводки в жилых помещениях должен производиться в старые штробы. Если количество штроб недостаточное, или нужно выполнить монтаж светильников в новых местах, проводку необходимо вести поверх стен, а затем зашить гипсокартоновыми листами. Безусловно, площадь квартиры от этого станет меньше, но в противном случае придется оставлять проводку открытой.

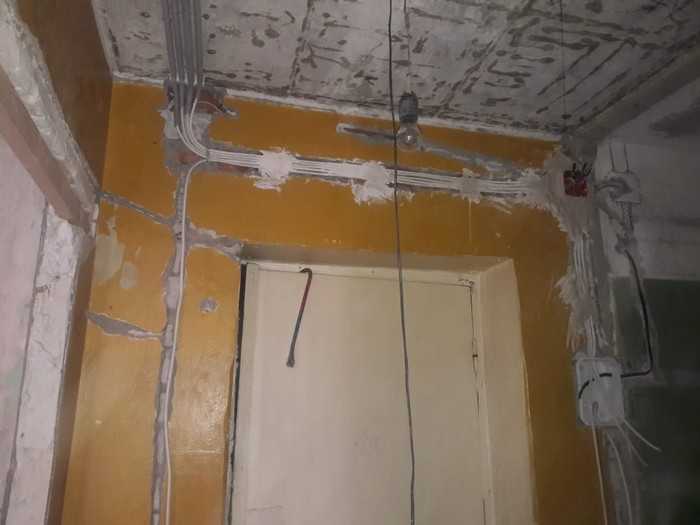

В процессе монтажа обшивки, уже после штробления стены, используются установочные и распределительные коробки. Проще менять открытую электропроводку, чем скрытую. Чтобы сделать штробу, необходимо просверлить канал, используя штроборез или перфоратор, глубиной около 10 мм. С использованием дюбелей или алебастра там закрепляется проводка. Углубления для подрозетников не должны превышать 45 мм.

Замена проводки своими руками поэтапно

Есть несколько основных этапов, которые придется пройти при полной или частичной замене электропроводки:

• обесточивание – несмотря на кажущуюся простоту, является одним из важнейших этапов. Необходимо заглянуть в щиток и последовательно выключить все автоматы. После следует проверить – крутится ли электрический счетчик, померить напряжение в розетках
• демонтаж. Удалить своими руками изношенные провода, предварительно сняв люстры и светильники, коробки и розетки.
• составить план размещения новой сети для каждой комнаты, включая ванную комнату, кухню, туалет
• подготовить поверхность и выполнить монтаж, фиксируя провода по кабель-каналам и устанавливая коробки
• последний этап – проверка полученной сети и отделочные работы. Только убедившись в исправности электросети, можно замуровывать провода в стены, выполнять отделку и клеить обои.

Кроме того, при осуществлении электромонтажных работ в жилом доме следует учитывать некоторые правила, регламентированные противопожарными нормами и ГОСТ:

• разделительные коробки, счетчики и розетки нужно установить в доступном месте
• высота крепления розеток – 30 см, выключателей – 90 см.
• если рядом находится металлический элемент (радиатор, труба и т. д.), розетки размещают на расстоянии 50 см от него
• в туалете возможна лишь установка электрических розеток с защитой от воды
• в кухне необходимо иметь минимум три розетки, по квартире из расчета – одна розетка на шесть кв. м.

Кроме того, необходимо составить схему, как будет прокладываться кабель по горизонтальным либо вертикальным линиям. Это не только сделает работу проще, но и позволит правильно установить внутреннюю сеть.

Способов прокладки кабелей для квартирной электросети есть множество. Монтаж можно осуществлять в старых каналах, что является самым безопасным вариантом, в стяжке (с деревянным полом дело обстоит сложнее), в штукатурке или же под потолком, если планируется сделать натяжной потолок. Все зависит от предпочтений владельцев жилья и технических особенностей помещения.

В любом случае, необходимо соблюдать безопасность выполнения работы и противопожарные, строительные нормы. Это позволит установить нужное количество проводов и выполнить разводку максимально качественно.

Электрическая система в зданиях — Archtoolbox

В этой статье рассматриваются электрические системы в зданиях (включая распределительные) на самом базовом уровне. Мы обсудим общие принципы того, как электричество перемещается от инженерных сетей к удобной розетке в комнате. Компоненты системы различаются в зависимости от размера здания, поэтому мы рассмотрим системы для малых и больших зданий.

Электроэнергия от энергетической компании

Электроэнергетические предприятия наиболее эффективно передают энергию от электростанции при очень высоком напряжении. В Соединенных Штатах энергетические компании обеспечивают электричеством средние и большие здания напряжением 13 800 вольт (13,8 кВ). Для небольших коммерческих зданий или бытовых потребителей энергетические компании снижают напряжение с помощью трансформатора на опоре или на земле. Оттуда электричество по счетчику подается в здание.

Распределение электроэнергии в малых зданиях

Небольшие коммерческие или жилые здания имеют очень простую систему распределения электроэнергии. Коммунальное предприятие будет владеть трансформатором, который будет установлен на площадке снаружи здания или прикреплен к опоре. Трансформатор снижает напряжение с 13,8 кВ до 120/240 или 120/208 вольт, а затем подает электроэнергию на счетчик, который принадлежит коммунальному предприятию и ведет учет энергопотребления.

Распределение электроэнергии в небольшом здании

После выхода из счетчика электроэнергия передается в здание, после чего вся проводка, панели и устройства являются собственностью владельца здания. Провода передают электричество от счетчика на щит, который обычно находится в подвале или гараже дома. В небольших коммерческих зданиях панель может располагаться в подсобном помещении. Панель управления будет иметь главный выключатель и ряд автоматических выключателей, которые контролируют подачу электроэнергии к различным цепям в здании. Каждая ответвленная цепь будет обслуживать одно устройство (некоторые приборы требуют большой нагрузки) или несколько устройств, таких как розетки или освещение.

Распределение электроэнергии в больших зданиях

Большие здания имеют гораздо более высокую электрическую нагрузку, чем небольшие здания; поэтому электрооборудование должно быть больше и надежнее. Владельцы крупных зданий также будут покупать электроэнергию высокого напряжения (в США 13,8 кВ), потому что она дешевле. В этом случае владелец предоставит и будет обслуживать собственный понижающий трансформатор, который снижает напряжение до более приемлемого уровня (в США 480/277 вольт). Этот трансформатор может быть установлен на площадке снаружи здания или в трансформаторной комнате внутри здания.

Затем электричество передается на распределительное устройство. Роль распределительного устройства заключается в безопасном и эффективном распределении электроэнергии по различным электрическим шкафам по всему зданию. Оборудование имеет множество функций безопасности, включая автоматические выключатели, которые позволяют прерывать подачу электроэнергии ниже по течению — это может произойти из-за неисправности или проблемы, но это также может быть сделано намеренно, чтобы позволить техническим специалистам работать с определенными ветвями энергосистемы.

Следует отметить, что очень большие здания или здания со сложными электрическими системами могут иметь несколько трансформаторов, которые могут питать несколько распределительных устройств. Мы делаем эту статью простой, делясь основными понятиями.

Распределение электроэнергии в большом здании

Электричество будет покидать распределительное устройство и проходить по первичному фидеру или шине. Шина или фидер представляет собой проводник большого сечения, способный безопасно и эффективно передавать ток большой силы по всему зданию. Шина или фидер подключаются по мере необходимости и проводится проводник к электрощитку, который обслуживает зону или этаж здания.

В каждом электрическом щитке будет еще один понижающий трансформатор — в США это снизит напряжение с 480/277 вольт до 120 вольт для удобных розеток. Этот трансформатор будет питать ответвительную панель, которая управляет серией ответвленных цепей, покрывающих часть здания. Каждая ответвленная цепь покрывает подмножество электрических потребностей области, например: освещение, удобные розетки для ряда комнат или электричество для части оборудования.

Системы аварийного электроснабжения

Одним из компонентов системы распределения электроэнергии в здании является аварийная или резервная система, которая обеспечивает электропитание при отключении электроэнергии на уровне сети. Мы не освещали это на диаграммах выше, но у нас есть статья, посвященная аварийным и резервным системам электроснабжения зданий.

Статья обновлена: 6 марта 2021 г.

Помогите сделать Archtoolbox лучше для всех. Если вы обнаружили ошибку или устаревшую информацию в этой статье (даже если это всего лишь незначительная опечатка), сообщите нам об этом.

Полезные инструменты для архитекторов и проектировщиков зданий

Проблемы с электричеством: 10 самых распространенных решенных проблем

Устарела не только национальная энергосистема. Электропроводка во многих домах также устарела и не может обеспечить нашу постоянно растущую коллекцию энергоемких приборов, осветительных приборов и электроники.

«Схемы в этих старых домах не были предназначены для питания многих гаджетов современной жизни», — говорит электрик Аллен Галлант, который подключил шесть Этот старый дом дома телепроекта.

Признаки напряжения могут быть очевидными — клубок удлинителей и разветвителей, торчащих из одной розетки, — или скрываться незамеченными за стенами, потолками и крышками.

Защита блока предохранителей

Блоки предохранителей, подобные приведенному выше, в наши дни менее распространены, чем панели автоматических выключателей, но они прекрасно работают, если только кто-то не установит предохранители с большей силой тока, чем могут безопасно выдержать провода. Это может привести к перегреву проводов, повреждению их защитной изоляции и увеличению риска возгорания.

Если изоляция была повреждена, опасность остается, даже если неисправный предохранитель заменить на предохранитель соответствующего номинала. Чтобы исправить это, старую цепь необходимо перемонтировать.

Наймите профессионала и избегайте опасности возгорания

Некоторые проблемы с проводкой просто доставляют неудобства. Но другие могут представлять серьезную опасность пожара или поражения электрическим током. Если вы покупаете дом (особенно тот, которому более 50 лет) или если вы никогда не проверяли электропроводку, рекомендуется нанять лицензированного электрика, чтобы он провел тщательный осмотр вашего дома.

«Он посмотрит изоляцию на проводах, чтобы убедиться, что она не высохла и не обтрепалась, он посмотрит на наличие коррозии в сервисной панели, и он посмотрит, не сделал ли предыдущий владелец ничего небезопасного», Галант говорит. После этого он рекомендует каждые пять лет проходить быстрое контрольное обследование.

Не пугайтесь, если проверка обнаружит нарушения кодекса. Каждый раз, когда электрические нормы и правила пересматриваются, старая проводка «устаревает» при условии, что она была установлена ​​правильно. Код требует, чтобы вы обновили проводку только в комнатах, где проводится капитальный ремонт.

Чтобы помочь вам оценить состояние вашей собственной электрической системы, мы попросили Галланта назвать 10 наиболее распространенных проблем с проводкой, которые он видит, опасности, которые они представляют, и рекомендуемые им решения.

Помните: Каждый раз, когда вы работаете с проводкой, обязательно отключите цепь на панели главного выключателя.

Общие проблемы с электричеством

1. Переоснащение

Иллюстрация Яна Варпола

Что это означает: Светильник имеет лампочку с большей мощностью, чем рассчитано на светильник.

Нарушение кода? Да.

Уровень опасности: Высокий. Сильный нагрев лампочки может обжечь или расплавить патрон и изоляцию проводов светильника, что увеличивает риск возникновения дуги — искр, которые перескакивают через воздух с одного провода на другой — основной причины возгорания электричества. Повреждение розетки и проводов остается даже после того, как лампочка была удалена.

Решение: Оставайтесь в пределах мощности, указанной на всех светильниках, выпущенных с 19 года.85. Для старых светильников без маркировки используйте только лампочки мощностью 60 Вт или меньше.

2. Открытые распределительные коробки

Иллюстрация Яна Варпола

Что это означает: Поскольку в распределительной коробке находятся места, где провода соединяются друг с другом, человек может непреднамеренно повредить провода или получить удар током.

Нарушение кодекса? Да.

Уровень опасности: Минимальный, пока провода не находятся в пределах досягаемости.

Решение: Потратьте несколько центов на покупку новой крышки и установите ее с помощью прилагаемых винтов.

3. Мерцающие огни при ветре

Иллюстрация Яна Варпола

Что это означает: Изношенная проводка в флюгере (наружная арматура, где воздушные кабели от линии электропередач входят в дом) вызывает короткое замыкание всякий раз, когда кабели перемещаются.

Нарушение кодекса? №

Уровень опасности: Высокий. Помимо раздражения, изношенная проводка может вызвать дугу и вызвать пожар.

Решение: Обратитесь в электроэнергетическую службу, которая может бесплатно заменить флюгер.

4. Слишком мало торговых точек

Иллюстрация Яна Варпола

Что это значит: Сильная зависимость от удлинителей и удлинителей.

Нарушение кодекса? Нет;

Уровень опасности: Минимальный, если вы используете сверхмощные удлинители калибра 14 или толще. (Чем толще провод, тем меньше номер калибра.) Удлинители меньшего размера (калибра 16 или меньше) могут перегреться и привести к возгоранию, если нагрузка слишком велика.

Решение: Добавьте больше розеток. Ожидайте платить электрику около 100 долларов за розетку на первом этаже и вдвое больше за работу на втором этаже. (Скорее всего, будет взиматься минимальная плата.) Эта работа требует вырезания отверстий в стенах и потолках для прокладки проводов. Некоторые электрики залатают дыры; другие оставляют исправление вам.

5. Без GFCI

Иллюстрация Яна Варпола

Что это означает: Повышенный риск поражения электрическим током во влажных помещениях, таких как ванны и кухни. GFCI (прерыватели цепи замыкания на землю) отключают цепи за 4 миллисекунды, прежде чем ток может вызвать смертельный удар.

Нарушение кода? Нет; (Сегодня нормы требуют установки УЗО в пределах 4 футов от любой раковины и во всех гаражах, подвалах и на улице.)

Уровень опасности: Высокий.

Решение: Замените старые емкости на GFCI (около 12 долларов каждая). Это несложная работа, которую многие домовладельцы выполняют сами. Электрики берут около 20 долларов за розетку. (Скорее всего, будет взиматься минимальная плата за работу.) Примечание. В качестве альтернативы на главный электрический щит можно установить выключатели GFCI (25 долларов США). Но потом каждый раз, когда он срабатывает, вам приходится спускаться в подвал, чтобы сбросить его.

6. ​​Панель с кабелем

Ян Варпол

Что это означает: Панель содержит больше цепей, чем рассчитано, потому что слишком много однополюсных выключателей (одна цепь) было заменено тандемными выключателями (две цепи) в одном слоте. (Тандемные выключатели — это не то же самое, что двухполюсные выключатели большой силы тока, которые занимают два слота с одной цепью.) Наклейка на каждой панели указывает, сколько цепей может разместить панель.

Нарушение кода? Да.

Уровень опасности: Минимальный. Это может стать проблемой, когда дом продается и инспектор заглядывает внутрь панели.

Решение: Добавьте дополнительную панель с несколькими дополнительными слотами (250 долларов США) или, если вы планируете капитальный ремонт дома, замените существующую панель более крупной моделью (500–800 долларов США).

7. Алюминиевая проводка

Ян Варпол

Что это значит: У вас тип проводки, используемый в 1960-х и 70-х годов как дешевый заменитель меди, который больше не считается безопасным.

Нарушение кодекса? Нет;

Уровень опасности: Высокий. Алюминий подвергается коррозии при контакте с медью, поэтому соединения ослабевают, что может привести к искрению и возгоранию.

Решение: Модернизируйте гайку из диэлектрического провода, одобренную для алюминиевого провода (пара продается менее чем за 1 доллар США), на каждое медно-алюминиевое соединение в светильниках. Эти гайки имеют специальную смазку, которая останавливает коррозию, сохраняя проводимость. Убедитесь, что все сменные выключатели и розетки помечены как совместимые с AL.

8. Проволока с ударом в спину

Иллюстрация Яна Варпола

Что это означает: В новых выключателях и розетках провода, вставленные сзади, с большей вероятностью ослабнут, чем провода, закрепленные на винтовых клеммах.

Нарушение кодекса? Нет. Такая практика разрешена даже для новостроек.

Уровень опасности: Это зависит. Как минимум, ослабленные провода могут привести к тому, что розетка или выключатель перестанут работать. В худшем случае они могут вызвать пожар.

Решение: Проверьте соединения в обратном направлении, вынув выключатель или розетку из розетки. Если один получит удар в спину, скорее всего, их будет больше. Освободите провода и подсоедините их к соответствующим винтовым клеммам на розетке.

9. Незаземленные (двухконтактные) розетки

Иллюстрация Яна Варпола

Что это означает: Электропроводка вашего дома не может безопасно отводить блуждающие токи, выходящие за пределы проводов.

Нарушение кода? Нет; (Современные правила требуют заземления цепей и розеток.) ​​

Уровень опасности: Минимальный, если вы не используете переходник для подключения трехконтактной вилки к двухконтактной розетке. Это может разрушить устройство, которое вы подключаете, и увеличить вероятность поражения электрическим током.

Решение: Замените двухштырьковые розетки правильно заземленными трехштырьковыми, если это позволяет проводка (также проверьте все существующие трехштырьковые розетки с помощью тестера цепи GFCI, чтобы убедиться, что они заземлены. т.

10. Вилка выпадает из розетки

Иллюстрация Яна Варпола

Что это означает: Изношенные контакты в розетке больше не крепко держат штыри.

Нарушение кодекса? №

Уровень опасности: Высокий. Ослабленные контакты могут вызвать искрение, которое может воспламенить сухую древесину и пыль.

Решение: Замените старые емкости как можно скорее. (Новый стоит около 2 долларов.) Многие домовладельцы чувствуют себя комфортно, делая это самостоятельно. Электрики будут брать около 8 или 10 долларов за розетку, хотя, вероятно, будет минимальная плата за небольшие работы.

Старая электропроводка: безопасно ли это?

Сегодняшняя стандартная бытовая электропроводка представляет собой изолированный трехжильный кабель с пластмассовой оболочкой, широко известный под торговой маркой Romex. Но старинная медная проводка во многих старых домах работает так же хорошо, как и новая, если она находится в хорошем состоянии и не подвергалась изменениям, нарушающим правила. Вот некоторые системы электропроводки, которые вы найдете в старых домах.

Ручка и трубка

Самая ранняя система электропроводки в жилых домах состояла из покрытого тканью провода под напряжением и нейтрального провода, которые проходят параллельно примерно в футе друг от друга. Керамические ручки прикрепляют провода к каркасу дома; керамические трубки используются там, где провода пересекаются или проникают в каркас.

Предупреждения: Нельзя заземлять или соединять с заземленной цепью. Его паяные соединения могут расплавиться, если через них протекает слишком большой ток. Замените или отключите любые цепи, покрытые строительной изоляцией; это приводит к перегреву этой проводки.

Бронированный трос (Bx)

Преемник ручки и трубки. Гибкая стальная оболочка покрывает горячие и нулевые провода, которые изолированы тканевой резиной. Оболочка обеспечивает заземление, поэтому заземленные розетки легко модернизировать.
