Генератор прямоугольных импульсов с регулируемой скважностью

На просторах интернета очень много схем посвящено данной тематике и подобным конструкциям. Как правило они не лишены одного своего серьёзного недостатка: все они не имеют системы защиты от обратного напряжения.

В большинстве случаев это приводит к печальным последствиям: выгоранию выходных транзисторов и пробою таймера NE Испытывая одну из подобных конструкций я сам спалил пару микросхем NE и несколько выходных ключей.

Тогда и возникла идея доработки данной схемы и добавления простейшей, но надежной защиты. После проведённой доработки больше при работе не возникало никаких проблем и не сгорело ни одного элемента. Итак, рассмотрим работу устройства подробнее. Основу данной схемы составляет генератор прямоугольных импульсов на интегральном таймере NE отечественный аналог КРВИ1.

Частота генератора задаётся цепочкой R1-R2-C1. При данных номиналах частота генератора составляет приблизительно 30 килогерц. С выхода генератора через токоограничительный резистор R3 выходной сигнал поступает на вход составного транзистора Т1-Т2.

В коллектор транзистора Т2 включена первичная обмотка повышающего выходного трансформатора. Диод VD1 служит для защиты устройства от броска обратного напряжения при закрытии транзистора. Супрессорный диод VD2 защищает транзистор Т2 от пробоя и выбирается по максимальному напряжению коллектор-эмиттер Т2.

Супрессорный диод VD3 защищает микросхему DD1 от пробоя. Так как максимальное напряжение питания микросхемы составляет 15 вольт, супрессорный диод следует выбрать на напряжение открывания не более этого значения или немного превышающим. При работе на вторичной обмотке трансформатора напряжение приблизительно киловольт. С выхода данного умножителя и снимается высокое напряжение. Несмотря на всю простоту защиты, она дала отличные результаты и надёжную защиту схемы от бросков обратного напряжения.

Следует отметить интересный факт, что генератор собранный по данной схеме имеет так называемый электронный ветер — поток отрицательно заряженных электронов у высоковольтного провода.

Его можно обнаружить по холодку при приближении руки к высоковольтному проводу. Поэтому данная схема и используется очень часто при построении ионизаторов воздуха. Кроме того замечен ещё один интересный факт: высокое напряжение с данной установки способно растекаться по поверхности диэлектрических материалов стеклу, дереву, бумаге, фарфору, пластмассе Ни с одной другой схемой без умножителя, то есть с переменным напряжением на выходе таких эффектов не было обнаружено.

Не проводите подобные опыты не имея достаточного опыта!!! Соблюдайте строго технику безопасности! Запомните: Электрический ток — это хороший слуга, но плохой хозяин!!! Трансформатор Tr1 — это переделанный строчный трансформатор от старого лампового телевизора. Для его переделки снимаем первичную обмотку и мотаем свою. Первичная обмотка содержит 8 витков провода ПЭЛ Вторичная обмотка высоковольтная, залитая пластмассой остается штатной, после чего трансформатор собирается.

При сборке следует между половинок сердечника следует сделать зазор около 1 мм из тонкого гетинакса или стеклотекстолита. В радиолюбительской литературе много написано о задающих генераторах их модернизации и улучшении характеристик.

Предлагаю вниманию читателей простой задающий генератор с возможностью регулирования параметров выходных импульсов в широких пределах, то есть генератор универсального назначения, который при небольшой доработке выходного каскада об этом рассказано ниже может эффективно использоваться как высокочастотный преобразователь напряжения. Задающий генератор для различных электронных устройств удобно реализовать на широко распространенной микросхеме-таймере КРВИ1 зарубежный аналог LM На рис.

Рассмотрим ее подробнее. Микросхема включена по классической схеме. Времязадающие резисторы R2 и R3 своими сопротивлениями определяют параметры импульсов генератора и его частоту в широких пределах.

Причем сопротивление резистора R2 определяет частоту, a R3 — соответственно ширину импульсов генератора. Кроме удобства регулировки параметров выходных импульсов генератора, такое устройство можно применять универсально, в любых электронных узлах и «самоделках», где требуется задающий генератор с периодом длительности выходных импульсов 10… мкс, а периода следования в диапазоне 50… мкс.

Эти параметры также зависят и от емкости конденсатора С1. Оксидный конденсатор СЗ сглаживает пульсации напряжения от источника питания.

Если вместо источника питания применяют батареи или аккумулятор, этот конденсатор можно исключить из схемы. Напряжение источника питания в диапазоне 6… 15 В. Следует учитывать, что амплитуда выходных импульсов задающего генератора пропорциональна напряжению источника питания. Практическое применение генератор находит в высокочастотных устройствах ЭПРА электронных пускорегулирующих аппаратов , управляющих лампами дневного света , преобразователей напряжения, в охранных и других устройствах бытового предназначения.

Выходной ток генератора на микросхеме КРВИ1 вывод 3 DA1 не превышает мА, что для многих радиолюбительских конструкций вполне достаточно. Однако, для управления более мощной нагрузкой, необходим усилитель тока выходного каскада, электрическая схема которого представлена на рис.

Здесь наиболее оптимальным решением является применение мощного полевого транзистора, не имеющего тока утечки и требующего малого управляющего напряжения в отличие от биполярных транзисторов.

Резистор R5 в данной схеме представляет эквивалент нагрузки, которой может быть спираль нагревательного прибора, лампа накаливания и тому подобные устройства. В другом варианте выходное напряжение снимают с резистора R5 и подают на последующие каскады. Для устройств преобразователей и умножителей напряжения лучше подходит выходной каскад на полевом транзисторе, электрическая схема которого представлен на рис. Здесь, как видно из схемы, в цепи нагрузки полевого транзистора включена обмотка повышающего трансформатора Т1.

Выходное напряжение преобразователя снимается с вторичной обмотки Т1 и может быть без изменений и дополнений схемы управлять лампой дневного света ЛДС с максимальной мощностью до 40 Вт. Принципиальная электрическая схема генератора прямоугольных импульсов показана на рисунке. При этом можно использовать две независимых схемы коммутации с применением схемы с общим эмиттером или общим коллектором до мА и 32 В , или параллельное включение до мА.

Если вывод 13 переключить с «земляного» на й стабилизированное 5 В , то выходы будут включаться попеременно. Согласно документации, КАВ должна работать при напряжении от 7 до 42 В и токе на каждом выходе до мА. Однако у автора при напряжении выше 35 В микросхемы «стреляли». По току микросхемы на верхних пределах не проверялись из-за боязни сжечь их. Имевшиеся экземпляры микросхем работали и в диапазоне частот от долей герц до Сопротивление резистора на входе генератора должно быть в пределах от 1 кОм до МОм, но изменение частоты нелинейное.

А вот изменение частоты от емкости на входе линейное, по крайней мере, до 10 мкФ большие значения автор не пробовал. Точность установки или больший диапазон от долей герц до Для комментирования материалов с сайта и получения полного доступа к нашему форуму Вам необходимо зарегистрироваться. Генератор импульсов используется для лабораторных исследований при разработке и наладке электронных устройств.

Генератор работает в диапазоне напряжений от 7 до 41 вольта ивысокой нагрузочной способностью зависящей от выходного транзистора. Его основа — известная всем , часто используемая в. Конденсаторы С1-С4 времязадающей цепи выбираются под необходимый частотный диапазон и емкость их может быть от 10 микрофарад для инфранизкого поддиапазона до пикофарад — для наиболее высокочастотного.

При ограничении среднего тока в мА схема способна достаточно быстро зарядить затвор, но разрядить его выключенным транзистором невозможно. Разряжать затвор с помощью заземленного резистора — также неудовлетворительно медленно. Для этих целей применяется независимый комплементарный повторитель.

Не так давно мне потребовалось собрать генератор прямоугольных импульсов со сравнительно мощным выходом и плавным ручным регулированием частоты и скважности. Её выпускают не один десяток лет, она дёшева, надежна, имеет отличные характеристики и легко согласуется с логическими микросхемами структуры КМОП и ТТЛ. Напряжение питания таймера может лежать в пределах от 5 до 15 В, а выход выдерживает ток нагрузки до мА. К сожалению, поиск в Интернете подходящей схемы генератора не дал результата.

Все найденные страдали одним и тем же недостатком — при изменении частоты менялась и скважность выходных импульсов. Или же регулировка скважности плавная, а частота — ступенчатая, с помощью переключателя. В результате нужный генератор был разработан самостоятельно. Как известно, в таймере NE имеются два компаратора напряжения. Напряжение на времязадающем конденсаторе при работе генератора колеблется между этими порогами.

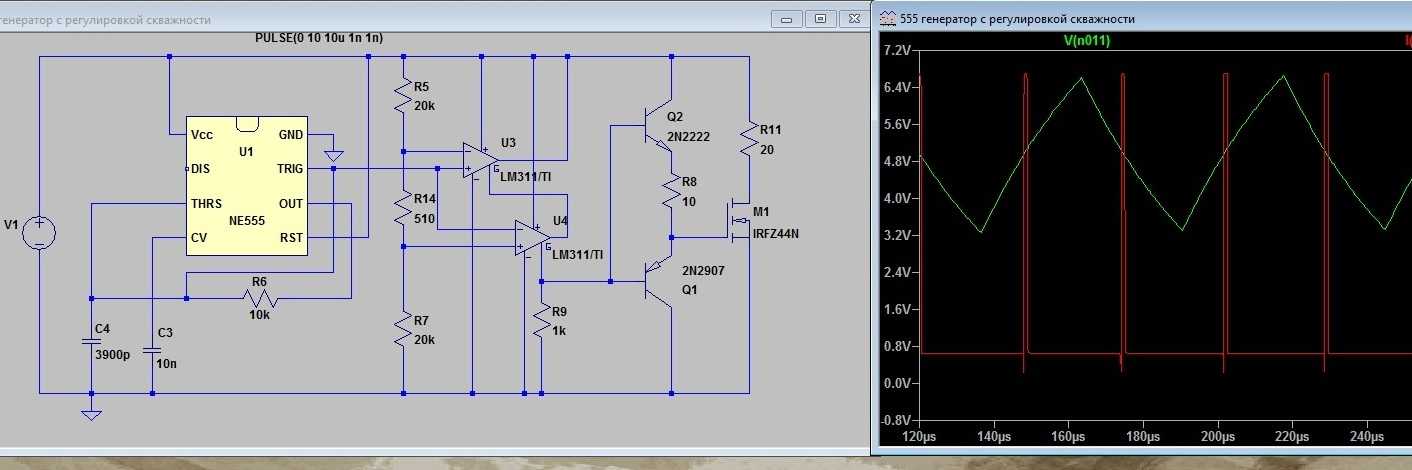

Для изменения скважности известен классический приём — подать напряжение с выхода микросхемы через разнонаправленные диоды на крайние выводы переменного резистора, регулирующего скважность, а его движок соединить с времязадающим конденсатором. При такой регулировке частота импульсов не изменяется, так как сумма сопротивлений резисторов, через которые заряжается и разряжается конденсатор, остаётся постоянной. Но как плавно регулировать частоту, не изменяя скважность?

Я решил делать это, управляя разностью порогов срабатывания компараторов. Чем она меньше, тем меньше при прочих равных условиях уходит времени на перезарядку конденсатора от одного порога до другого и обратно, тем выше становится частота импульсов. В микросхеме NE верхнее пороговое напряжение выведено на вывод 5, а для нижнего внешний вывод, к сожалению, не предусмотрен.

Если подключить между выводом 5 и общим проводом переменный резистор, он будет одновременно регулировать оба порособрать генератор прямоугольных импульсов со сравнительно мощным выходом и плавным ручным регулированием частоты и скважности. Её выпускают не один десяток лет, она дё-.

Однако нижний останется равным половине верхнего, «отдаляясь» от плюса напряжения питания генератора медленнее, чем верхний порог «приближается» к его минусу. Это сказывается на относительной скорости нарастания и спада напряжения на конденсаторе и приводит к изменению скважности импульсов при регулировке частоты.

Проблему удаётся решить, собрав генератор по схеме, изображённой на рисунке. Здесь внутренний нижний компаратор таймера DA2 заменён внешним, собранным на отдельной микросхеме DA1. Его неинвертирую-щий вход соединён с времязадающим конденсатором С1, а к инвертирующему входу подключён делитель напряжения из резисторов R2, R3, R6-R8, задающий порог срабатывания. Этого равенства добиваются подстроенным резистором R3. Уменьшая сопротивление переменного резистора R7, симметрично относительно половины напряжения питания сближают пороги верхнего компаратора таймера DA2 и внешнего компаратора DA1.

В результате частота импульсов растёт, а их скважность, установленная переменным резистором R4, остаётся неизменной. Нужно сказать, что в первом варианте генератора, схему которого я опубликовал на форуме интернет-портала KAZUS.

Генератор на 555

Разработаны перчатки, помогающие в обучении шрифту Брайля. Усилитель звука на микросхеме HA Иногда в радиолюбительском деле нужен генератор с изменяемым коэффициентом заполнения КЗ для проверки различных схем, силовых выходных каскадов ИИП и тп. А также для проверки самой микросхемы ШИМ.

[СКАЧАТЬ] Генератор регулировка скважности схема на PDF бесплатно или читать онлайн на планшете и смартфоне. Электрическая схема.

Генератор прямоугольных импульсов на NE555

Продолжение начатой темы применения таймера NE В момент включения схемы, конденсатор C1 разряжен и на выходе 3 таймера NE находится высокий уровень. Затем конденсатор C1 через резистор R1 начинает постепенно заряжаться. Теперь конденсатор через сопротивление R1 начинает разряжаться. И процесс повторится снова. Если к выходу добавить еще RC-цепь выделено красным цветом , то выходной сигнал по форме будет приближен к синусоиде. Для таймера NE — частота в кГц является максимальной, поскольку при увеличении ее, работа схемы становится нестабильной. Генератор низкой частоты по сути своей являются таймером времени.

Генераторы на интегральном таймере

Требования к нему невелики, нужны лишь: регулировка частоты периода следования импульсов регулировка скважности коэффициент заполнения, длина импульсов широкий диапазон Этим требованиям вполне удовлетворяет схема генератора на известной и распространённой микросхеме TL Её и многие другие детали для этой схемы можно найти в ненужном компьютерном блоке питания. Генератор имеет силовой выход и возможность раздельного питания логической и силовой частей. Логическую часть схемы можно запитать и от силовой, также её можно питать от переменного напряжения на схеме имеется выпрямитель.

E-mail: Кол-во:. Уведомить о поступлении товара.

Применение таймера NE555. Часть 2 — генератор прямоугольных импульсов на NE555

Выврды таймера. Структура таймера NE Резистором R1 регулируется частота следования импульсов. Резистором R2 регулируется длительность импульсов. Конденсатором С3 задается частотный диапазон. Принцип работы схемы генератора Пока конденсатор С3 заряжается через резистор R2 диод VD1, на выходе 3 микросхемы высокий уровень напряжения на пол Вольта меньше по отношению к источнику питания.

ГЕНЕРАТОР ИМПУЛЬСОВ С РЕГУЛИРОВКОЙ ЧАСТОТЫ

Новости Статьи База знаний. Губки из опилок помогут в очистке водоемов от нефтяных загрязнений. Новые губки демонстрируют одновременно олефильные и гидрофобные свойства. Компьютеры Радиолюбителю. Генераторы электрических сигналов составляют довольно многочисленную группу устройств, входящих в состав медицинских приборов и аппаратов. Прежде всего, это генераторы стимулирующих сигналов для различных типов электрофизиологической аппаратуры, воздействующей на биологические объекты колебаниями различной формы и интенсивности.

Генератор прямоугольных импульсов собран на таймере NE, с потенциометром для регулировки частоты сигнала. Регулировка скважности.

Хвостик Радиоаматор, 7, Принципиальная электрическая схема генератора прямоугольных импульсов показана на рисунке. При этом можно использовать две независимых схемы коммутации с применением схемы с общим эмиттером или общим коллектором до мА и 32 В , или параллельное включение до мА. Если вывод 13 переключить с «земляного» на й стабилизированное 5 В , то выходы будут включаться попеременно.

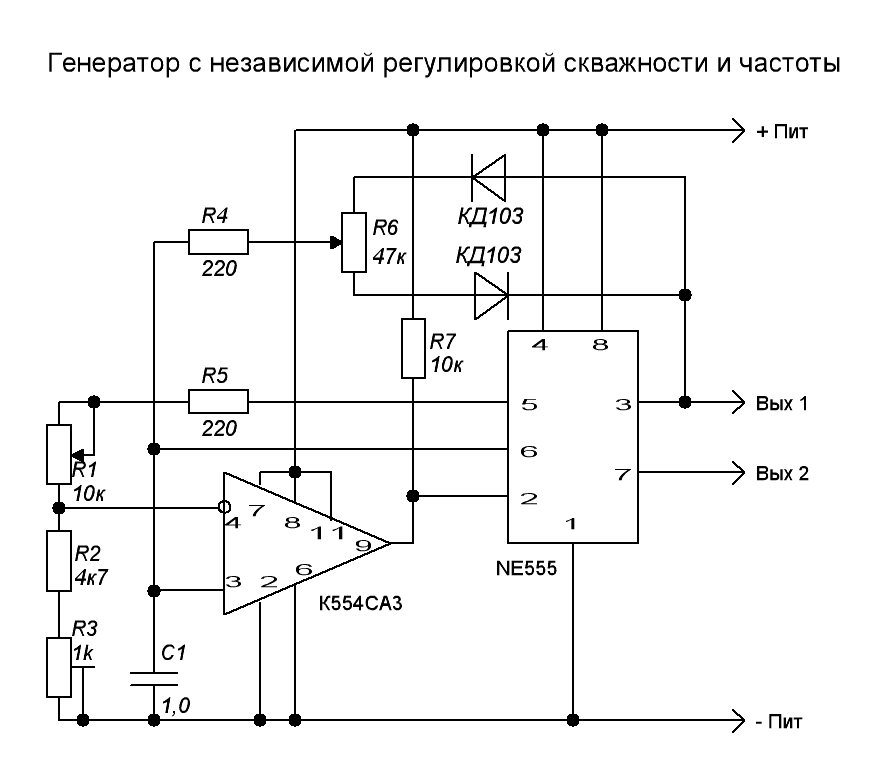

Запросить склады. Перейти к новому. Генератор c независимой регулировкой частоты и скважнсти. Когда у меня возникла необходимость собрать генератор с независимой регулировкой скважности и частоты на микросхеме NE, я долго искал подходящую схему, но, к своему удивлению, так ее и не нашел. Все предлагаемые схемы страдали одним и тем же недостатком — при изменении частоты менялась скважность выходных импульсов. Или же они позволяли регулировать скважность плавно, а частоту ступенчато — с помощью переключателя.

Я собираюсь представить вам наиболее удачную среди всех выпускаемых микросхем — это таймер Рис. Поскольку в Интернете вы можете найти большое количество руководств, в которых рассматривается это устройство, и, следовательно, можете спросить, зачем же нам нужно здесь его обсуждать, то у меня для этого есть, по меньшей мере, три причины:.

Существует довольно много схем генераторов импульсов. Многие радиолюбители их переделывают с целью улучшения характеристик. Для тех, кому нужна простая, но функциональная схема генератора прямоугольных импульсов с регулировкой частоты и скважности в довольно широких пределах схема представлена ниже. Кроме того эту схему можно использовать как ШИМ для регулировки мощности нагрузки или регулятор оборотов двигателя, увеличив мощность выходного каскада. У меня такая схема применяется для регулировки оборотов лодочного электромотора, который потребляет 30 ампер.

На просторах интернета очень много схем посвящено данной тематике и подобным конструкциям. Как правило они не лишены одного своего серьёзного недостатка: все они не имеют системы защиты от обратного напряжения. В большинстве случаев это приводит к печальным последствиям: выгоранию выходных транзисторов и пробою таймера NE Испытывая одну из подобных конструкций я сам спалил пару микросхем NE и несколько выходных ключей.
