Горизонтальная штроба: Штробление несущих стен — почему нельзя штробить?

Штробление несущих стен — почему нельзя штробить?

Вопреки тому, что любые повреждения несущих конструкций находятся под запретом, в процессе квартирных ремонтов многие пренебрегают этими требованиями. И все ради того, чтобы изменить интерьер жилого помещения под свой вкус. Чем грозит штробление несущих стен под скрытую электропроводку или трубы канализации? Почему нельзя нарушать целостность несущих конструкций здания? Как штробить стены правильно?

Пренебрежительное отношение к строительным нормам часто объясняется банальной неосведомленностью о последствиях, которые способны вызвать повреждения несущих стен, колонн и плит перекрытий.

Законодательство РБ устанавливает запрет на проведение перепланировки с нарушением целостности стен, плит перекрытий и конструкций панельных домов, штробление несущих стен регламентировано ТКП 45-1.04-14-2005 и СНиП 3.05.06-85.

На первый взгляд, нарезка нескольких борозд вряд причинит вред зданию. Однако за такие вольности полагается вполне серьезный административный штраф. Причем отвечать, возможно, придется спустя много лет после ремонтных работ.

Другое дело межкомнатные перегородки, которые можно штробить на свое усмотрение в любых направлениях, поскольку они не обладают несущими свойствами.

Почему запрещено штробление несущих стен и плит перекрытия

Любое нарушение структуры при штроблении стен, особенно несущих, или плит перекрытий уменьшает их толщину, снижает прочностные характеристики и устойчивость к нагрузкам. Особенно это опасно в панельных домах, где толщина бетонных плит всего 20 см и вырезанная штроба глубиной, например, 5 см для труб канализации уменьшит устойчивость конструкции на 25%. Особенно опасно нарушение целостности в конструкциях нижних этажей, так как на них приходится нагрузка всего здания. Пренебрежение правилами способно повлечь самые серьезные последствия вплоть до разрушения здания частично или полностью. И не стоит успокаивать себя, что небольшие углубления в несущей стене под электропроводку никак не повлияют на прочность конструкции. Одна штроба в стене может быть, но если все жильцы многоквартирного дома небрежно отнесутся к установленным запретам, то беды вряд ли получится избежать. Причем деформации несущих конструкций могут проявиться спустя многие годы, в самый неожиданный момент.

Чтобы быть уверенным в безопасности всех ремонтных работ, особенно затрагивающих изменение целостности конструкций, лучше обратиться к профессионалам, имеющим необходимый инструмент и опыт сверления отверстий и прокладки штроб.

В несущих стенах панельных и монолитных высотных зданий в толще бетона на расстоянии 2-3 см от поверхности проложена стальная арматура. Когда в стенах прорезают штробы, есть вероятность того, что она будет повреждена. В итоге пострадает прочность всей конструкции. В зданиях с кирпичными стенами такой арматуры нет, но запрет на штробление несущих стен под проводку или трубы канализации остается в силе. Потому что и в этом случае снижается несущая способность.

Поверх арматуры в панельных стенах идет защитный слой бетона толщиной до 30 мм. На первый взгляд этого достаточно для прокладки штроб. Однако гарантировать точность работ без повреждения вертикальной арматуры сложно. Поэтому такие работы в любом случае — вне закона. Как же штробить стены правильно?

Что делать, чтобы не нарушить закон?

Электропроводку лучше прокладывать внутри межкомнатных перегородок, подвесных потолков, внутренних каналах панелей или в кабель-каналах на поверхности несущих стен или плит перекрытий, сантехнические трубы — в коробах. Чтобы скрыть поверхностные кабель-каналы и короба, наращивают стены слоем штукатурки или зашивают листами гипсокартона. Правда, в этом случае «съедается» площадь помещений, как минимум на 2 -3 см слоя. Также значительно возрастает стоимость работ на приобретение и монтаж гипсокартона и оштукатуривание, однако устойчивость здания и безопасность жильцов важнее.

Больше о штроблении стен под электропроводку можно прочитать в статье.

Последствия незаконного штробления несущих стен, на которые приходится значительная нагрузка:

  • трещины в бетоне;

  • утрата прежней прочности бетонной конструкции;

  • риск разрушения конструкции, а то и всего многоэтажного здания;

  • устойчивости здания грозит даже малейшее сотрясение почвы в результате землетрясений, взрывных работ поблизости;

  • угроза здоровью и жизни жильцов других квартир.

Что еще следует знать?

Чтобы выполнить штробление стен правильно и безопасно, следует учесть массу фактов и ограничений.

  • Стены, граничащие с лестничными клетками и лифтовыми шахтами, обычно являются несущими. Штробить в них каналы под проводку нельзя в любом случае.



  • При штроблении стен (не несущих панельных, кирпичных, перегородок) действуют следующие ограничения и правила:

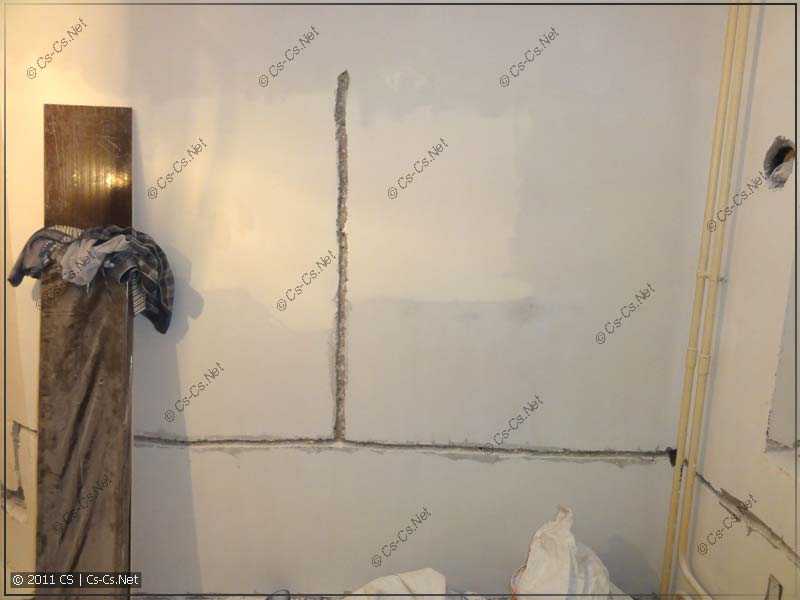

  1. Штробы могут быть строго вертикальные или горизонтальные. Диагональное штробление запрещено. На наклонных стенах возможно выполнение небольших наклонных штраб, строго параллельных стенам.

  2. Горизонтальная штроба должна быть глубиной менее 2,5 см, шириной — менее 2 см

  3. Прокладка каналов для электропроводки или труб — по горизонтали возможна не ближе 15 см до плит перекрытия, 10 см – до потолков.

  4. Запрещено штробление плит межэтажных перекрытий и в швах между плит.

  5. Вертикальные штробы должны не должны быть ближе 10 см от углов, дверных и оконных проемов, расстояние до газовых труб — минимум 40 см, до трубопроводов отопления и водоснабжения – не менее 5 см.

  6. Длина непрерывной горизонтальной борозды не может быть более 3 м.

  7. Разрешается лишь один угол поворота штробы от разветвительной коробки до розетки или выключателя.

  8. При условии согласования в контролирующих организациях частичное штробление несущих стен (все условия приводятся в СНИП), прокладывать штробы следут максимально короткими путями.



Читайте другие популярные статьи:

Вентиляционные продухи в фунламете — как сделать правильно

Алмазная резка фундамента

Разрешен ли снос стен — как сделать проем правильно?

ВЕРНУТЬСЯ В БЛОГ

16.7 Пробита штроба в бетонной стене.

Насколько это опасно? — Книга Инженера



16.7   Пробита штроба в бетонной стене. Насколько это опасно?

ВОПРОС:

      Здравствуйте!

    До последнего я сопротивлялся со своими мыслями, но так и не получается((. Помогите мне избавиться от этих мучений. Дело в том, что 2 месяца назад, после приобретения квартиры, у меня не удачно пошел ремонт. Мастер, которого я нанял, сделал мне широкие и глубокие горизонтальные штробы под кондиционер, в несущей стене. Это было сделано без моего предварительного согласия. Когда я пришел, я не был в восторге от этих штроб, но раз уже сделано, то я решил закончить, стену уже не вернешь. В итоге мастера я выгнал, по другим причинам, а трасса кондиционера была сделана не правильно. Я в тот момент, начал сильно переживать, мало того, что это несущая стена, так и результат не годится. Спустя неделю, приехала другая бригада, я их попросил переделать трассу, но предупредил, что бы стены глубоко не резали, и тем более не задевали арматуру. На следующий день после начала работ, я был в ужасе, мне они штробу вывели не туда…  я им долго объяснял куда надо вывести, и в итоге еще сильней расширили штробу.

     Сейчас у меня все под штукатуркой, и виден только вывод. Но мучительные мысли не покидают. На сколько все критично? не обрушиться ли стена или потолок или не пойдет ли трещина. Как мне поступить в этой ситуации? Во всех штробах вертикальные арматуры не резались, но часть горизонтальной оголена. По глубине, примерно 4 см, по ширине около 10. Сейчас скину фото.

      Дом панельный П-44М, стены несущие.





















































































 ОТВЕТ:

      Любое уменьшение сечения несущего элемента, естественно, ведет к снижению его прочности. Поэтому штробить несущие стены и плиты под скрытую проводку, тем самым уменьшая площадь сечения конструктивного элемента — запрещается.

Например, по Москве, это отражено в п.п. 10.10 и 10.11 приложения 1 Постановления Правительства Москвы от 25.10.2011 г. №508-ПП (редакция 2018 года):























     Прокладку проводки рекомендуется  выполнять в настенных коробах, электротехнических плинтусах, в конструкциях легких перегородок, подвесных потолков и т.п.

      На практике же часто приходилось сталкиваться с ситуацией, аналогичной Вашей. И, если штроба была выполнена в «защитном слое» бетона (это слой бетона до арматуры, его толщина обычно 2-3 см), без повреждения несущей арматуры (очень важно!!), то после прокладки скрытой проводки, с последующей тщательной заделкой штробы раствором или пескобетоном марки не ниже М150, никаких негативных последствий, для конструкций здания, за 40 лет своей  практической деятельности я не встречал. Тщательная заделка штроб цементно-песчаным раствором (пескобетоном),  практически полностью восстановит несущую способность стены.
