Градирня — что это такое

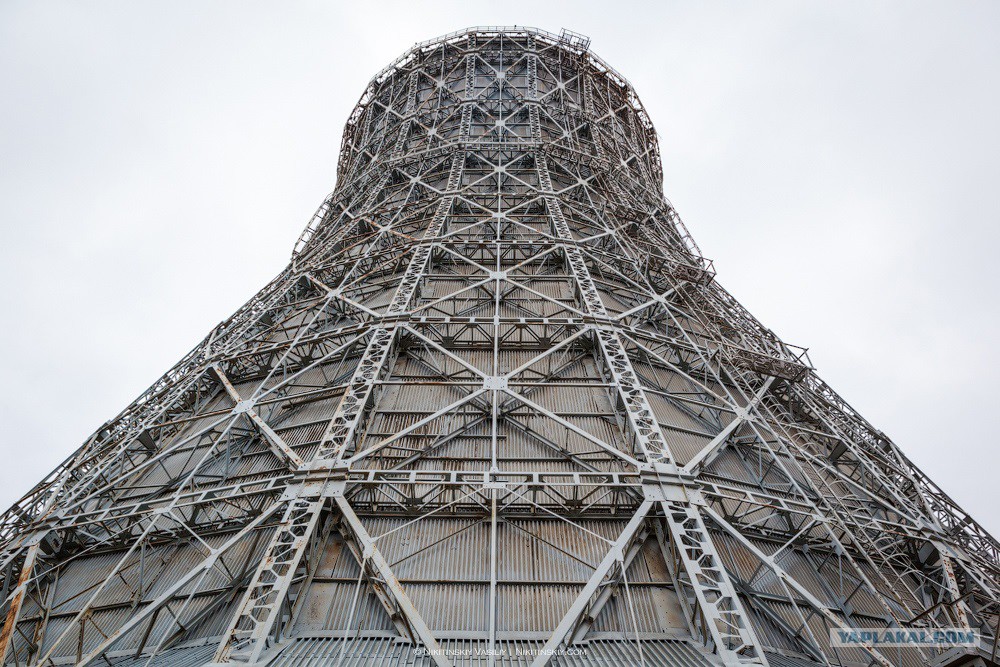

ГРАДИРНЯ (от нем. gradieren — сгущать соляной раствор; первоначально градирни служили для получения соли выпариванием), сооружение для охлаждения воды при испарении ее в атмосферный воздух. Применяется главным образом в системах циркуляционного (оборотного) водоснабжения промышленных предприятий.

В сегодняшнем энергонасыщенном производстве, когда практически любые производственные процессы требуют значительных затрат энергии, отвод низкопотенциального тепла в окружающую среду стоит особенно остро.

Охлаждение оборудования водой из системы водоканала или водой из рек, озер или артезианских скважин становится невозможным из-за высокой стоимости, как подготовки такой воды, так и обусловлен серьезными проблемами ее утилизации в канализационных сетях. В этих условиях осуществимыми остаются два варианта охлаждения оборудования окружающим воздухом или создание водооборотных систем, использующих градирни.

Воздушное охлаждение при всей кажущейся простоте, имеет серьезные недостатки, а именно: высокую стоимость теплообменного оборудования, большие габаритные размеры устройств, значительные колебания температуры воздуха в зависимости от времени года и недостаточную глубину охлаждения в летнее время. Температура охлажденной среды не может быть ниже температуры окружающего воздуха.

Оборотная система охлаждения воды, оборудованная градирней позволяет охладить воду в системе ниже температуры окружающего воздуха и это является неоспоримым достоинством испарительных охладителей — градирен.

Здесь необходимо сделать небольшое отступление и объяснить физический смысл этого процесса. Окружающий нас воздух способен вбирать в себя водяные пары. Теплота, используемая для испарения, отбирается от охлаждаемой массы воды. При испарении части воды температура основного количества снижается и при достижении равновесного состояния системы вода — влажный воздух, вода будет иметь температуру на 5-7 С ниже, чем температура окружающего воздуха. Эта равновесная температура получила собственное название — «температура мокрого термометра». Это природное явление и используется в градирнях при охлаждении оборотной воды.

Минусом такого способа охлаждения является необходимость производить добавление воды в водооборотный цикл, чтобы компенсировать затраты воды на испарение — обычно эта величина составляет 0,8-1 % от общего расхода воды в системе оборотного водоснабжения.

За последние годы усилился интерес к вентиляторным градирням малой производительности от 4 до 500 м3/час в одной установке. Это, по всей видимости, связано с децентрализацией промышленных производств и их «рваным» графиком работы, а так же созданием большого количества новых малых производств в пищевой отрасли.

Градирни этого сегмента рынка в нашей стране производят не менее 30 предприятий, распространяют же это оборудование в десятки раз большее количество фирм.

Современные компактные вентиляторные градирни представляют собой, как правило, устройства полной заводской готовности, не требующие специальных строительных работ при монтаже. Использующие современные стандартные осевые и радиальные вентиляторы и высоко эффективные оросители и каплеотделители из полимерных материалов, надежно работающие форсунки.

Ороситель или насадок, используемый в градирне, является ее основной частью и от правильного его выбора зависит насколько эффективно будет происходить процесс охлаждения воды в такой градирне. Существует достаточно много различных типов оросителей пленочного, где охлаждение воды происходит в пленке воды, образующейся на поверхности листов оросителя, капельного, когда вода проходя через сетчатую структуру оросителя многократно дробится на мелкие капли на поверхности, которых происходят процессы испарения и охлаждения воды или комбинированные капельно- пленочного типа. По некотором литературным источникам в нашей стране используется около тридцати различных типов оросителей. На сегодня эффективность охлаждения воды в градирнях использующих эти оросители приблизительно одинакова. При выборе градирни имеет смысл обращать внимание так же и на такие свойства оросителя как пожаробезопасность и долговечность.

Каплеотделитель (элименатор) или водоуловитель является одной из немаловажных частей градирни, так как обеспечивает возврат капельной влаги из потока воздуха, выходящего из градирни. Отсутствие или неправильная укладка каплеотделителя на градирне ведет к необратимым потерям воды из оборотного цикла, причем это величина может составлять до 5% от общего объема воды, проходящей через градирню. Современные каплеотделители, изготавливаемые из полимерных материалов, обеспечивают высокую степень отделения капель из потока воздуха. Отношение величины капельного уноса к общему объему проходящей через градирню воды считается нормальным, если не превышает 0,2%, но уже существуют современные конструкции каплеотделителей, обеспечивающие вдвое лучшее показатели.

Не маловажно, что таких показателей добиваются без существенного увеличения сопротивления каплеоделителя, которое обычно составляет 10-20 Па.

Распределить воду по поверхности оросителя, что бы равномерно образованная пленка омывалась потоками воздуха — такая задача ставится перед разбрызгивающими устройствами — форсунками. Типы форсунок разнообразны, но их условно можно разделить в три класса:

• ударные
• тангенциальные (центробежные)
• струйно-винтовые.

Все типы форсунок обеспечивают надежное образование капель при сравнительно невысоких напорах воды в системе до 0,06 Мпа. При этом форсунки обеспечивают большие углы раскрытия факела, что позволяет сократить высоту градирни. Наиболее распространены форсунки, изготавливаемые из полимерных материалов, что обеспечивает их долговечность, простоту изготовления — высокую повторяемость формы и как следствие однообразность гидродинамических характеристик.

В компактных вентиляторных градирнях, как правило, используют две схемы подачи воздуха:

• с нагнетающим свежий воздух вентилятором, расположенным в нижней части градирни под оросителем;
• с вентилятором, удаляющим влажный воздух, расположенным в верхней части градирни над оросителем.

Обе схемы имеют свои положительные и отрицательные стороны:

Вентилятор, нагнетающий воздух:

• «+» подает свежий менее влажный (более тяжелый) воздух при этом электродвигатель вентилятора не подвергается воздействию капельной влаги и паров воды.
• «-» градирня с нижним расположением вентилятора имеет больше ограничений по размещению и взаиморасположению на площадке, так как при неправильной установке такие градирни более склонны к рециркуляции воздуха.

Вентилятор, удаляющий воздух:

• «+» поток воздуха выбрасывается с большой скоростью «фонтаном» из градирни при этом влажный воздух хорошо рассеивается в окружающем воздухе.
• «-» электродвигатель вентилятора постоянно находится в потоке воздуха с относительной влажность 95-100% и обеспечение надежной герметизации его весьма проблематично.
• «-» влажный воздух имеет меньшую плотность и соответственно подача вентилятора будет ниже по сравнению с нагнетающим вентилятором.

Таким образом, в современных конструкциях компактных вентиляторных градирен используются оба эти варианта, причем однозначно определить какой из вариантов предпочтительней бывает довольно сложно. Можно сказать, что применение того или другого типа градирни зависит от местных факторов: расположение градирни на площадке предприятия, периодичность и время ее работы и т.п.

Сами же вентиляторы применяемые в компактных градирнях представляют собой в основном общепромышленные осевые вентиляторы, обеспечивающие подачу больших количеств воздуха до 35 м3/сек при сравнительно высоких к. п.д вентилятора до 76%. Значительно реже в градирнях применяются радиальные вентиляторы низкого давления. Все больше находят применение вентиляторы с лопастями из полимерных материалов, обеспечивающих высокое аэродинамическое качество и значительно меньший шум. Одно из существенных преимуществ таких вентиляторов перед обычными, с металлическими лопастями — это меньшая склонность к обледенению.

Расширение возможностей регулирования производительности градирен и обеспечение их безаварийной работы особенно в зимнее время года позволяет достичь применение многоскоростных электодвигателей, выпуск которых освоен российскими производителями. Альтернативой этому может служить применение преобразователей частоты, хотя такой путь на сегодня значительно дороже, нежели предыдущее решение. Применение этих устройств позволяет не только экономить электроэнергию, но привести производительность градирни к необходимой величине в зависимости от внешних условий. Градирня обычно подбирается по самым неблагоприятным внешним условиям — летний период, самая высокая температура воздуха в течении одного дня. Естественно, что градирня, подобранная для таких условий внешней среды, при других погодных условиях будет избыточна и это будет еще более очевидно при работе градирни в зимних условиях. Расчеты показывают, что градирня, корректно подобранная для работы в летних условиях, в зимний период может отвести в окружающую среду тепловой поток в 2,5 раза большей, чем летом. Можно было бы предположить, что это положительное качество градирни, но так как градирня работает в паре с охлаждаемым устройством, которое и в зимний период времени имеет тот же тепловой поток, что и летом, такое увеличение эффективности отвода теплоты в окружающую среду на градирни приводит лишь к снижению средней температуры воды в оборотном цикле. Такое снижение температуры воды, в определённом смысле, положительно, но когда температура охлажденной воды становится ниже 10 -12 С это приводит к обмерзанию градирни. Обмерзание же процесс, происходящий лавинообразно, и обычно следствием его является обрушение оросителя, выход из строя вентилятора и разрушение деталей корпуса. Избежать всего выше перечисленного можно используя несколько градирен с не регулируемыми вентиляторами: например три или пять штук. Но более правильным решением будет установка одной или двух градирен с регулируемыми приводами вентиляторов.

Использование современных достижений в области производства охлажденной воды позволяет создавать градирни, не уступающие по своим показателям зарубежным образцам, правда, один показатель для российских градирен всегда ниже зарубежных — цена.

к.т.н., Цимбалист А.О. (baltenergomash.pro)

особенность, назначение и область применения

Услуги

• Окраска металлоизделий
• Металлообработка
• Ковка стали и металлических сплавов
• Расчет и проектирование сварных конструкций
• Транспортные услуги
• Демонтаж и монтаж металлоконструкций

Документы

Все документы

Статьи
НОВОСТИ

Механическая обработка металла любой сложности в Санкт-Петербурге

Сверление отверстий

Цветные металлы, их особенности и свойства при обработке.

Все статьи

• Главная
• Градирня: особенность, назначение и область применения

Градирня является неотъемлемой частью большого производственного предприятия, где имеется место горячим жидкостям. Чтобы оснастить новый цех данным оборудованием иди заменить его на более совершенный механизм, стоит воспользоваться продукцией ООО «МПК». Завод занимается производством градирен любого типа и размера. Все собранные оборудования соответствуют требованиям ГОСТ и имеют гарантию и долгий срок эксплуатации.

Градирня – это специальное оборудование, предназначенное для охлаждения большого объема воды с помощью направленного интенсивного потока воздуха. Назначение данного устройства состоит в том, что при поступлении в него горячей воды в нем осуществляется ее охлаждение до заданной температуры.

Градирня, как специфичное устройство, имеет широкую область применения. Используется в системах оборотного водоснабжения с целью охладить теплообменные аппараты (АЭС, ТЭЦ). Находят применение в гражданском строительстве: в системах холодильных установок для охлаждения конденсатов. Особую популярность оборудование обрело в кондиционировании, системах охлаждения аварийных электрогенераторов. Незаменима градирня в промышленности, например при химической очистке веществ. Является обязательным элементом в структуре судов, авиатранспорта, автомобилях.

Подбор градирни осуществляется исходя из следующих факторов:

• расход жидкости;
• количество теплоэнергии, которую нужно снизить;
• физико-химические показатели жидкости;
• условия окружающей среды;
• вид площадки, где будет установлена градирня.

Совокупность данных факторов влияет на то, каким должен быть тип градирни. Существует несколько видов специального оборудования:

1. Испарительное (башенное, вентиляторное, открытого/закрытого типа). В конструкциях данных градирен предполагается 2 теплообменника, а также коллекторы устройства для разбрызгивания. Особенность: длительный срок эксплуатации, минимум обслуживания.
2. Сухие. Градирни данного типа охлаждают жидкость посредством интенсивного воздушного потока. Особенность: отсутствует расход воды, не требуется большой мощности для работы вентиляторов.
3. Гибридные. Комбинация сухого и испарительного типа градирни. Конструкция более сложная с технической точки зрения, но более эффективная.

Вернуться к списку статей

x

Заказать звонок

Наверх

Что такое градирня?

Градирня представляет собой устройство для отвода тепла, использующее воду для передачи отработанного тепла в атмосферу. Точно так же промышленная градирня работает по принципу отвода тепла от воды путем испарения небольшой части воды, которая рециркулирует через установку. Смешивание теплой воды и более холодного воздуха высвобождает скрытую теплоту парообразования, в результате чего вода охлаждается. Если вы когда-либо смотрели вниз с высотного здания, вы могли заметить квадратную единицу с вентиляторами наверху на зданиях внизу. Это водяная градирня.

Никто не хочет оставаться в здании с плохим кондиционером — по крайней мере, ненадолго. С другой стороны, здания с отличным охлаждением вызывают желание вернуться, хотя бы просто насладиться воздухом. Это во многом благодаря постоянной модернизации и инновациям коммерческой системы градирен.

Для чего нужна градирня?

Градирня используется для охлаждения воды и представляет собой огромный теплообменник, отводящий тепло здания в атмосферу и возвращающий более холодную воду в чиллер. Градирня получает теплую воду от чиллера. Эта теплая вода известна как вода конденсатора, потому что она нагревается в конденсаторе чиллера. Чиллер обычно находится на более низком уровне, например, в подвале. Роль градирни заключается в охлаждении воды, чтобы она могла вернуться в чиллер для получения большего количества тепла.

Как работает градирня?

Оборудование для кондиционирования воздуха и промышленные процессы могут генерировать тепло в виде тонн горячей воды, которую необходимо охладить. Вот где на помощь приходит промышленная градирня. Перегретая вода проходит через градирню, где она рециркулирует и подвергается воздействию прохладного сухого воздуха. Тепло уходит из оборотной воды градирни за счет испарения. Затем более холодная вода снова поступает в оборудование или процесс кондиционирования воздуха, чтобы охладить это оборудование, и цикл охлаждения повторяется снова и снова. Когда теплый конденсатор поступает в градирню, вода проходит через несколько форсунок, которые разбрызгивают воду в виде мелких капель по всему заполнителю, что увеличивает площадь поверхности воды и обеспечивает лучшую потерю тепла за счет большего испарения. Целью вентилятора наверху градирни является подача воздуха из нижней части градирни и перемещение его вверх и наружу в направлении, противоположном направлению теплой воды конденсатора в верхней части градирни. Воздух будет уносить тепло через испаряющуюся воду из градирни в атмосферу.

Зачем нужна промышленная градирня?

Промышленная градирня является важнейшим компонентом многих систем охлаждения и может использоваться в таких отраслях, как электростанции, химическая обработка, сталелитейные заводы и многие производственные компании, где необходимо технологическое охлаждение. Кроме того, коммерческие градирни можно использовать для обеспечения комфортного охлаждения больших коммерческих зданий, таких как аэропорты, школы, больницы или гостиницы.

Промышленная градирня может быть больше, чем система HVAC, и используется для отвода тепла, поглощаемого в системах циркуляции охлаждающей воды, используемых на электростанциях, нефтеперерабатывающих заводах, нефтехимических заводах, заводах по переработке природного газа, предприятиях пищевой промышленности и других промышленных предприятиях. удобства.

С увеличением численности населения во всем мире произошел огромный рост потребностей и потребностей мира в промышленных продуктах. Это вынуждает промышленный сектор производить все больше и больше продукции с каждым днем, что приводит к большему выделению тепла в процессе производства. Машины и процессы в промышленности, которые производят огромное количество тепла, должны постоянно охлаждаться, чтобы эти машины могли продолжать работать эффективно. Наиболее эффективным, действенным и наименее затратным решением для отвода этого тепла является установка градирни.

Типы градирен

Системы градирен часто необходимы для промышленных процессов. Эти высокие цилиндрические конструкции с открытым верхом отвечают за охлаждение воды, создаваемой промышленным потоком воздуха или потоком воздуха для комфортного охлаждения HVAC. Различные типы градирен идентифицируются по классификации тяги (естественная или механическая) и по направлению воздушного потока (встречный или перекрестный).

Градирни с естественной тягой

обычно используются для крупных электростанций и промышленных предприятий с бесконечным потоком охлаждающей воды. Башня работает за счет отвода отработанного тепла путем подъема горячего воздуха, который затем выбрасывается в атмосферу. Эти башни высокие и имеют гиперболическую форму для создания надлежащего воздушного потока.

В системах градирни с принудительной тягой

воздух нагнетается через конструкцию с помощью вентилятора, который прогоняет воздух через градирню. Обычные вентиляторы, используемые в этих башнях, включают пропеллерные вентиляторы и центробежные вентиляторы. Хотя градирни с механической тягой более эффективны, чем градирни с естественной тягой, они потребляют больше энергии и, как следствие, обходятся дороже в эксплуатации.

Градирни с поперечным потоком

имеют конструкцию, которая позволяет воздуху проходить горизонтально через наполнитель и конструкцию градирни в открытое пространство. Горячая вода течет вниз из распределительных бассейнов. Однако вентиляторы и моторный привод требуют защиты от атмосферных воздействий и влаги, что может привести к замерзанию и снижению эффективности.

Противоточные градирни

имеют конструкцию, в которой воздух движется вверх, а противоток с горячей водой падает вниз для охлаждения воздуха. Это позволяет добиться максимальной производительности в каждой области плана и помогает свести к минимуму требования к напору насоса. Кроме того, система противоточной градирни с меньшей вероятностью обледеневает в холодных погодных условиях и может экономить энергию в долгосрочной перспективе. Все градирни Delta имеют противоток и обладают этими преимуществами.

Градирни с принудительной тягой

обычно монтируются с вентилятором в верхней части градирни, который выпускает горячий воздух и нагнетает воздух повсюду. Высокая скорость выходящего воздуха снижает вероятность рециркуляции. Чтобы избежать захвата капель воды в выходящем потоке воздуха, используются каплеуловители. Градирни с принудительной тягой более эффективны, поскольку они потребляют на 30-75% меньше энергии по сравнению с конструкциями с принудительной тягой.

Системы градирни с принудительной тягой

Эта система градирни аналогична системе с принудительной тягой, но основное отличие состоит в том, что вентилятор, движущийся по воздуху, размещается в основании градирни, что позволяет воздуху проходить снизу. Их использование ограничено из-за проблем с водораспределением, вентиляторов высокой мощности и возможности рециркуляции.

Какой материал лучше всего подходит для градирни?

Системы с водяным охлаждением в основном изготавливаются из трех материалов: металла, стекловолокна и пластика. Как известно, металл может ржаветь и подвергаться коррозии, и все, что находится внутри, со временем может начать протекать. Неудивительно, что средний срок годности металлической градирни составляет всего 15 лет, и для ее обслуживания требуется эпоксидная краска, герметики и многое другое. Это обслуживание может привести к простою вашего бизнеса. Вот почему металл сейчас заменяется более совершенными технологиями. Производители градирен из стеклопластика, хотя и предлагают лучшую альтернативу металлу, по-прежнему подвержены трещинам и износу, что может привести к увеличению затрат на техническое обслуживание в долгосрочной перспективе.

Каковы преимущества использования искусственного пластика?

Градирня из инженерного пластика сконструирована таким образом, чтобы противостоять износу. Он не ржавеет и не скалывается, а также может выдерживать суровые условия окружающей среды. Кроме того, он практически не требует обслуживания. Полиэтилен высокой плотности (HDPE), лучший в своем классе искусственный пластик, используемый Delta Cooling Systems, является бесшовным и устойчивым к коррозии, вызванной окружающей средой, в отличие от градирен из металла или стекловолокна. С ожидаемым сроком службы более 20 лет вы можете установить его один раз, зная, что вам не придется беспокоиться об этом впоследствии.

Достижения в производстве и проектировании сегодняшних градирен из инженерного пластика изменили использование градирен из ценного вспомогательного инструмента в средство повышения производительности и экономии затрат на градирни. Коммерческие градирни заводской сборки стали популярными в то же время, когда инженерные формованные пластмассы стали более желанными по сравнению с моделями из оцинкованного металла, которые когда-то доминировали в отрасли. Есть много причин, по которым вы можете захотеть рассмотреть градирню из инженерного пластика, чтобы снизить затраты и лучше удовлетворить ваши технологические потребности:

• Ожидаемый срок службы —  Стандартная металлическая градирня имеет кожух из тонких листов оцинкованной стали. Эти листы обычно имеют сварные швы, которые могут испортиться в течение года и потребуют повторной сварки, исправления или покрытия для предотвращения утечки. Кроме того, обработанная вода имеет тенденцию воздействовать на гальванизированный металл, по существу изнашивая его за чрезвычайно короткое время. Условия окружающей среды, такие как солнечный свет, загрязнение, соленый воздух и агрессивные химические вещества, также способствуют раннему выходу из строя оцинкованной стали. Даже загрязнение окружающего воздуха может повлиять на оцинкованную сталь, что приведет к ее преждевременному выходу из строя. Поскольку металл расширяется и сжимается в зависимости от температуры, повторяющиеся циклы вызывают напряжение, которое также может ускорить коррозию, ржавчину и утечку. Даже низкокачественные варианты корпуса из нержавеющей стали серии 300 подвергаются воздействию химикатов для обработки воды и факторов окружающей среды и изнашиваются.
• Гибкая модульная конструкция —  В прошлом пластиковые градирни были слишком малы для многих промышленных процессов. По этой причине градирни из оцинкованного металла традиционно использовались для большинства применений свыше 250 тонн, но ситуация резко изменилась. Компания Delta, например, представила серию пластиковых градирен заводской сборки TM Series®, которые можно комбинировать для обеспечения охлаждения до 2500 тонн в одном модульном блоке. Модульные градирни также облегчают использование дополнительного запаса холодопроизводительности, который может быть полезен при адаптации к рабочей тепловой нагрузке или изменениям расхода или при модернизации для удовлетворения будущих требований к охлаждению.
• Непрерывная, более экономичная эксплуатация —  Специализированный пластик также может уменьшить ожидаемые и неудобные последствия эксплуатации градирни, в том числе: потребление электроэнергии, химикаты для очистки воды, рабочую силу и материалы для технического обслуживания, а также незапланированные технологические простои градирни. ремонт. Техническое обслуживание и ремонт обычно означают прерывание процесса, что является самой дорогостоящей из всех проблем, связанных с градирнями.
• Простая установка —  К основным конструктивным преимуществам новейших пластиковых градирен также относится более легкая установка, особенно на крышах, поскольку легкий пластиковый корпус весит на 40% меньше, чем стальная градирня, при этом будучи в 5-10 раз толще. Когда модульные градирни объединены в кластер, установка зачастую выполняется быстрее и проще.

Какая связь между системами градирен и болезнью легионеров?

По данным Центров по контролю и профилактике заболеваний (CDC), градирни могут быть рассадником бактерий Legionella, микробов, вызывающих болезнь легионеров. И вот почему: бактерии процветают в теплых и влажных условиях, что делает градирни идеальной средой. В результате люди могут заболеть болезнью легионеров, которая может вызвать пневмонию, когда они вдыхают капли воды, выбрасываемые из систем HVAC, которые содержат бактерии Legionella. Фактически, исследование, проведенное CDC в 2017 году, выявило шесть вспышек легионеров в Нью-Йорке, которые привели к 213 случаям заболевания и 18 смертельным исходам. Три из этих вспышек были связаны с градирнями.

Чтобы решить эту проблему общественного здравоохранения и решить эту проблему, компании обрабатывают воду внутри своих промышленных градирен противомикробными веществами, которые убивают бактерии. Для других целей водоподготовки часто используется воздушный десорбер. В качестве еще одной меры предосторожности пластиковые системы градирен могут быть изготовлены с использованием противомикробных смол, встроенных в материалы и компоненты устройства, чтобы обеспечить дополнительный уровень защиты от легионеллы. Узнайте больше о технологии противомикробных продуктов в градирнях Delta.

Является ли градирня экологически чистой?

В связи с растущим беспокойством по поводу соблюдения экологических стандартов и повышения рентабельности капиталовложений в оборудование необходимо учитывать некоторые стандарты. Системный подход к экологизации градирен повысит устойчивость, повысит энергоэффективность, добавит экономии воды и уменьшит углеродный след; при этом улучшая некоторые последствия затрат, связанные с достижением таких экологических целей. Предприятия могут сэкономить до 40 процентов на затратах на электроэнергию. В то время как обычные градирни, часто изготавливаемые с облицовкой из листового металла, неблагоприятны для окружающей среды и требуют интенсивного обслуживания, альтернатива использованию градирен с формованным бесшовным пластиком сразу выгодна как для окружающей среды, так и для прибыли.

Традиционные металлические градирни, срок службы которых во многих случаях составляет всего несколько лет, сталкиваются с экологическими и экономическими проблемами, включая увеличение использования химикатов, более высокие затраты на техническое обслуживание, затраты на замену и требования по утилизации. Градирни из инженерного полиэтилена высокой плотности с пластиковой конструкцией позволяют использовать самые агрессивные доступные варианты очистки воды. Это может позволить пользователям работать с более высокими циклами концентрации, тем самым экономя воду для подпитки. Это может сэкономить десятки тысяч галлонов воды в год. Эта экономия воды и химикатов может быть значительной и помочь решить проблемы с водой, а также сэкономить на эксплуатационных расходах. Градирни этой конструкции с противотоком также сохраняют воду полностью закрытой и защищенной от солнечного света, тем самым уменьшая возможность биологического роста, для которого требуются менее агрессивные химикаты для обработки воды. Получите более подробную информацию об экологичных технологиях и продуктах Delta здесь.

Как системы градирни могут помочь предприятиям сэкономить деньги?

Подумайте об этом так: системы градирен необходимы многим предприятиям, а это означает, что стремление к эффективности операций и продуктов может помочь повлиять на конечный результат. Потребление воды может быть основной статьей эксплуатационных расходов, а градирни могут повторно использовать около 98 % воды, используемой для технологического охлаждения или кондиционирования воздуха. Если устройство изготовлено из пластика и использует воду вместо воздуха в качестве метода охлаждения, владельцы бизнеса могут рассчитывать на снижение затрат на электроэнергию, минимальное техническое обслуживание или его отсутствие и более длительный срок службы продукта по сравнению со старыми металлическими системами. Это очень желательный сценарий для любого бизнеса, чтобы сократить расходы. Кроме того, многим клиентам нравится знать, что предприятия и отрасли, поддерживающие сообщества, заботятся об окружающей среде и работают над устойчивыми методами. Возможно, это не является фактором экономии денег, но может повысить доверие потребителей. И это тоже хорошо для бизнеса.

Как видите, о системах градирен можно многое узнать. Мало того, что они выполняют функцию, без которой многие из нас не могут жить (конечно, это кондиционер), они высокотехнологичны и, да, круты. Возможно, зная больше о градирнях, вы лучше оцените прохладный воздух.

Основы градирни: каковы общие термины системы охлаждения?

Подход – это разница между температурой холодной воды, выходящей из градирни, и температурой воздуха по влажному термометру. Установление подхода фиксирует рабочую температуру градирни и является наиболее важным параметром при определении размера градирни и ее стоимости.

Отвод:  это циркулирующая вода в градирне, которая сбрасывается в отходы, чтобы поддерживать концентрацию растворенных твердых веществ в воде ниже максимально допустимого предела. В результате испарения концентрация растворенных твердых веществ будет постоянно увеличиваться, если только не будет снижена за счет слива.

Биоцид:  химическое вещество, предназначенное для контроля популяции вредных микробов путем их уничтожения.

Продувка:  – вода, специально сбрасываемая из системы для контроля концентрации солей или других примесей в оборотной воде. Единицы % расхода оборотной воды или GPM.

Британская тепловая единица (БТЕ) ​​: тепловая энергия, необходимая для повышения температуры одного фунта воды на один градус Фаренгейта в диапазоне от 32°F до 212°F

Диапазон охлаждения: разница в температура между горячей водой, поступающей в градирню, и холодной водой, выходящей из градирни.

Циклы концентрирования: сравнивает растворенные твердые вещества в подпиточной воде с твердыми веществами, сконцентрированными в результате испарения в циркулирующей воде. Например, хлориды растворимы в воде, поэтому циклы концентрирования равны соотношению хлоридов в оборотной воде и хлоридов в подпиточной воде.

Растворенные твердые вещества : общее количество твердых веществ, растворенных в жидкости. Они могут быть ионными и/или полярными по своей природе.

Дрейф: – это вода, увлекаемая воздушным потоком и выбрасываемая в атмосферу. Потери на дрейф не включают потери воды в результате испарения. Правильная конструкция градирни может свести к минимуму потери на дрейф.

Теплообменник: — это устройство для передачи тепла от одного вещества к другому. Теплопередача может быть прямой контактной, как в градирне, или косвенной, как в кожухотрубном конденсаторе. Также могут быть трубные или ребристые пучки труб в мокрой/сухой градирне.

Тепловая нагрузка: Количество тепла, которое необходимо удалить из циркулирующей воды в градирне. Тепловая нагрузка равна скорости циркуляции воды (GPM), умноженной на диапазон охлаждения, умноженному на 500, и выражается в БТЕ/ч. Тепловая нагрузка также является важным параметром при определении размера и стоимости градирни.

Подпитка: – это количество воды, необходимое для возмещения обычных потерь, вызванных стеканием, дрейфом и испарением.

Напор насоса: Давление, необходимое для перекачки воды из бассейна градирни через всю систему и возврата на вершину градирни.

Тонна: Тонна испарительного охлаждения составляет 15 000 БТЕ в час.

Влажный термометр: — это самая низкая температура, которую теоретически может достичь вода при испарении. Температура по влажному термометру является чрезвычайно важным параметром при выборе и конструкции градирни и должна измеряться психрометром.

Чтобы получить предложение, посетите нашу простую форму.

Что нужно знать о градирнях

Когда вы слышите термин «градирня», вам на ум приходит высокая цилиндрическая градирня с широким основанием, которая используется на атомных электростанциях. Однако градирни встречаются не только на атомных станциях, но и в различных отраслях промышленности как часть системы охлаждения. Это специализированное устройство обеспечивает правильную работу системы, предотвращая возможный перегрев, который может привести к остановке всей системы.

Как работает градирня

Как следует из названия, градирня используется для охлаждения воды, циркулирующей в системе. Ряд вентиляторов втягивает большие объемы воздуха в градирню. Затем воздух вступает в непосредственный контакт с нагретой водой из конденсатора. Небольшое количество воды испаряется при контакте с воздухом, создавая охлаждающее действие. Затем градирня перекачивает охлажденную воду к технологическому оборудованию или конденсатору.

Типы градирен

Градирни с естественной тягой

Этот тип градирен зависит от естественной конвекции, обеспечивающей циркуляцию воздуха внутри градирни и охлаждение воды. Градирни с естественной тягой основаны на идее, согласно которой теплый влажный воздух поднимается над сухим, более холодным воздухом, создавая таким образом постоянный поток воздуха.

Градирни с механической тягой

Градирни с механической тягой, в отличие от градирен с естественной тягой, используют механические методы для циркуляции воздуха внутри градирни. Это достигается за счет использования пропеллерных или центробежных вентиляторов. По сравнению с градирнями с естественной тягой, градирни с механической тягой могут быть размещены внутри здания и более выгодны, поскольку поток воздуха можно регулировать. Однако они более затратны в эксплуатации.

Общие области применения градирен

1.     Системы кондиционирования воздуха с водяным охлаждением в отелях, больницах, государственных учреждениях, коммерческих комплексах и жилых районах.
2.    Электростанции
3.    Кислородные установки
4.    Холодильные установки
5.    Молоко и молочные заводы
6.    Индукционные нагревательные сталеплавильные печи
7.    Охладители гидравлического масла
8.    Биогазовые установки и установки на возобновляемых источниках энергии
9. Инъекционные. формовочные машины

Отрасли, использующие градирни

1.    Металлургические заводы/заводы литья металлов
2.    Нефтеперерабатывающие и обрабатывающие производства
3.    Пищевая и пищевая промышленность
4.    Автомобилестроение и автомобилестроение
5.
Молочная промышленность 6.    Химическая и нефтехимическая промышленность
7.    Установка экстракции растворителем
8.    Солнечная электростанция

Конструкции градирен

. Эти две системы работают с одинаковым эффектом, поэтому вам важно понять, как они работают и чем они отличаются.

Градирни с открытым контуром

Эта конструкция предусматривает распределение теплой воды в засыпку. В этот момент наполнитель обеспечивает увеличенную площадь контакта воздух-вода и, таким образом, обеспечивает максимальное испарение. После испарения холодная вода собирается в резервуар и возвращается в конденсатор, где процесс повторяется снова и снова. Затем нагретый воздух выбрасывается в атмосферу таким образом, чтобы предотвратить его попадание обратно в градирню.

Градирни замкнутого цикла

В этой конструкции нет прямого контакта между воздухом и используемой жидкостью, которая может представлять собой смесь воды или гликоля. Система имеет два жидкостных контура, один из которых используется для подачи теплой воды, а другой представляет собой пучок труб. Вода, проходящая через пучок труб, охлаждается вентилятором, обдувающим трубы воздухом, что облегчает теплообмен.
