Почему нельзя использовать компьютерный ИБП для газового котла

17 июля 2020


Многие владельцы частных домов для обеспечения резервного электроснабжения электроники газового котла приобретают так называемые компьютерные ИБП, но через некоторое время обнаруживают, что автономное питание от подобного источника приводит к нестабильной работе или вообще остановке котла отопления с индикацией аварии.


Разберем в нашей статье причины, по которым лучше отказаться от использования компьютерных ИБП для автономного питания котла.

Содержание

Какой тип ИБП оптимально подходит для питания газового котла?


В любом магазине можно увидеть несколько типов источников бесперебойного питания (резервные, линейно-интерактивные, онлайн), отличающиеся значениями параметров и ценой. Большой выбор разнообразных моделей способен завести в тупик любого неспециалиста. Остановимся на особенностях каждого типа подробнее.


Резервные ИБП – являются простейшими приборами без функции стабилизации входного напряжения. К их недостаткам относят длительное время переключения на питание от батарей (до 15 мс), несинусоидальность выходного сигнала, переход в аварийный режим при небольших перепадах напряжения на входе, малую величину тока заряда АКБ, отсутствие возможности подключения внешних аккумуляторов.


Так называемые компьютерные ИБП относятся именно к резервному типу, недостатки которого особенно критичны при совместной работе с газовым котлом. Несмотря на привлекательную низкую стоимость, такое оборудование рекомендуется применять только для электропитания нетребовательной к качеству входного напряжения техники, например, компьютеров.


Линейно-интерактивные ИБП – более совершенное оборудование, оснащенное встроенным стабилизатором напряжения, исключающим сбои при колебаниях сетевого напряжения. Время переключения на работу от батарей – до 4 мс. Основной недостаток: ступенчатая регулировка выходного сигнала, ведущая к искажению его формы. Линейно-интерактивные ИБП также не рекомендуются для питания газовых котлов.


Онлайн ИБП – лучшие на сегодня источники питания с непрерывным (двойным) преобразованием входного переменного напряжения в постоянное и нулевым временем перехода в автономный режим. Онлайн ИБП отличаются высоким качеством выходного сигнала и его идеальной синусоидальной формой, справляются с критическими перепадами напряжения сети переменного тока, поддерживают подключение массива внешних аккумуляторных батарей любой необходимой емкости. Оборудование данного типа отлично подойдет для электропитания газового котла.


Сравним характеристики компьютерных и онлайн ИБП и разберем более детально, почему именно онлайн оборудование целесообразно использовать для электропитания газового отопительного оборудования.

Какие параметры ИБП влияют на работу газового котла?


Рассмотрим основные параметры ИБП, оказывающие влияние на безаварийное функционирование газового котла. В процессе рассмотрения станут понятны причины проблем с работой котла после подключения к нему компьютерного источника питания.

Форма выходного напряжения


Газовый котел очень чувствителен к форме питающего напряжения. Идеальным вариантом является чистая синусоида без каких либо отклонений. Дело в том, что в состав котла входит циркуляционный насос с асинхронным двигателем, критичным к форме входного сигнала. При низком качестве напряжения наблюдаются толчки в работе ротора, приводящие к биениям двигателя и его перегреву. Кроме того, возникает громкий гул, издаваемый циркуляционным насосом, пытающимся выполнить свою основную функцию. Как результат – быстрый выход насоса из строя и аварийный останов котла.


Компьютерные ИБП выдают сигналы в форме меандра или ступенчатого синуса, что абсолютно не подходит для питания котла. Только онлайн источники бесперебойного электропитания обеспечивают идеальную синусоидальную форму напряжения.

Правильная фазировка


Газовые котлы с автоматическим поджигом и ионизационным датчиком пламени требуют точной фазировки для корректной работы. Это связано с тем, что ток ионизации датчика протекает от «фазы» к «земле». При нарушении фазировки автоматический поджиг не сработает. В отличие от онлайн ИБП, компьютерный источник бесперебойного электропитания не выдает напряжения с выраженной фазой.

Время работы в автономном режиме


Компьютерные ИБП со встроенными аккумуляторами способны поддерживать функционирование домашнего или офисного компьютера в течение 10-15 мин. Этого времени вполне достаточно, чтобы правильно отключить устройство. Но для резервирования питания котельного оборудования необходим значительно больший временной запас, поскольку отключения электроэнергии могут длиться несколько часов и неоднократно повторяться в течение суток.


Соответственно, требуются специализированные ИБП, рассчитанные на работу в аварийном режиме не менее 5-10 ч, с мощностью 250-3000 ВА и соответствующей емкостью аккумуляторных батарей. Увеличение периода автономного функционирования можно добиться за счет использования внешнего массива аккумуляторов, размещаемых на отдельном стеллаже.

Сравнение характеристик компьютерных и онлайн ИБП









Параметры
Значения, необходимые для корректной работы котла
Компьютерный ИБП
Онлайн ИБП

Форма выходного сигнала
чистая синусоида
меандр
чистый синус

Время переключения в аварийный режим
0 мс
15 мс
0 мс

Время работы в автономном режиме
до 10 ч
до 15 мин
более 10 ч

Стабилизация выходного напряжения
в диапазоне не менее 100-250 В
отсутствует
90-295 В

Возможность подключения внешних батарей
любое количество для обеспечения нужной суммарной ёмкости
отсутствует
да

Фазировка
фазировка входной сети должна соответствовать фазировке нагрузки
отсутствует
да


На основании сравнения компьютерного и онлайн ИБП и рассмотрения их характеристик абсолютно понятно, что компьютерные источники питания нельзя использовать для электропитания газового котла. Для этой цели лучше всего подойдут ИБП с двойным преобразованием.

Дополнительные критерии выбора модели ИБП для котла


При покупке ИБП для электропитания газового котла необходимо обратить внимание на несколько важных моментов:

  • выбирайте источник питания на основе максимальной (пусковой) мощности, которая может превышать номинальную примерно в 3 раза;

  • учитывайте, что встроенные аккумуляторы обеспечивают автономную работу не более 4 часов. При необходимости большего времени резервирования лучше выбрать модель, предназначенную для работы с внешними АКБ;

  • попросите специалиста рассчитать суммарную емкость аккумуляторных батарей, необходимую для поддержки нагрузки в течение требуемого периода;

  • обратите внимание на поддержку ИБП функции «холодный» старт, дающей возможность запустить котел отопления при отсутствии напряжения в электросети.

Что предлагает ГК «Штиль»?


Компания «Штиль» предлагает линейку однофазных настенных ИБП серии SW, предназначенную специально для бесперебойного электропитания газовых котлов и циркуляционных насосов. Оборудование имеет мощность 250 ВА, 500 ВА и 1000 ВА, позволяющую обеспечить работу любых моделей котельных систем. ИБП изготавливаются по передовой онлайн технологии с двойным преобразованием энергии.


Устройства мгновенно переключают нагрузку на питание от аккумуляторных батарей, выдают напряжение идеальной синусоидальной формы с высокой точностью стабилизации. Использование уникальных алгоритмов цифрового управления, разработанных инженерами компании, позволило поднять КПД до 95% и поддерживать стабильную работу нагрузки при отклонениях сетевого напряжения в пределах 90-295 В.


ИБП крепятся на стену в удобном месте помещения, занимая минимум места. На все модели установлен комплект малошумных вентиляторов. Возможны локальный и удаленный мониторинг, настройка параметров источника питания через интерфейсы RS-232 и USB, а также с помощью WEB-браузера с поддержкой протоколов SNMP/SMTP. Поддерживается функция «холодного» старта.


Покупатели могут подобрать оптимальный вариант источника бесперебойного электропитания, рассмотрев особенности предлагаемых решений:

  • модельный ряд серии SW-SL – отличается встроенными аккумуляторными батареями емкостью 9 Ач и зарядным устройством с током заряда 1 А;

  • модель SW250 – без встроенных АБ, но с зарядным устройством (ток 3 А) и возможностью установки в специальный отсек внутренней батареи емкостью от 17 до 40 Ач;

  • модельный ряд серии SW-L и SW-LD – выпускается без встроенных батарей, с зарядным устройством увеличенной мощности (ток 5 А или 6 А). Можно масштабировать время работы ИБП в автономном режиме, благодаря выбору необходимого количества внешних аккумуляторов с требуемой суммарной емкостью.


Более подробно о моделях можно узнать в специальном разделе нашего сайта – ИБП для газового котла.


Предлагаем также заполнить опросный лист по однофазным ИБП для максимально корректного подбора источника бесперебойного питания именно для вашего газового котла.

Как правильно выбрать ИБП для газового котла

Головной болью каждого владельца загородного дома является вопрос бесперебойного электроснабжения котла и другого оборудования.

К сожалению, проблема постоянного отключения электричества, причем в любой период времени, для многих является чуть ли не нормой.

В первую очередь это касается частных домов и коттеджей. Если летом это еще можно как-то пережить, то зимой в период отопления, исчезновение напряжения может оказаться критичным для вашей отопительной системы.

ИБП или генератор

Данная проблема решается установкой источника бесперебойного питания. По простому его называют ИБП, бесперебойник или инвертор для котла.

Те, кто хочет сделать выбор в пользу генератора задумайтесь, а что будет при отключении света когда вас нет дома? Как в этом случае перевести котел на резервное питание?

Понадобятся модели с системой автозапуска и другой автоматикой, а они стоят совсем других денег.

Кроме того, часто ведь свет отключают не надолго, а максимум на полчаса. Генератор пока вытащишь, зальешь бензин, подключишь, заведешь, и все это в лютый мороз.

Да и по качеству выходного напряжения (частота, синусоида) генераторы заметно уступают инверторам.

Поэтому выбор здесь для многих очевиден.

ИБП от компьютера для газового котла

Только не путайте данный бесперебойник с ИБП для компьютера. В компьютерном варианте используются встроенные аккумуляторы.

Они не дают той полной автономной работы, которая требуется. Поэтому, если вы думаете ”куплю летом помощнее UPS для компа, а зимой через него буду подключать котел”, это заблуждение и ошибка.

Даже если кто-то вам посоветует собрать схему компьютерного УПС с подключением от внешних аккумуляторов, не делайте этого. У компьютерных моделей аппроксимированная синусоида, что плохо скажется на работе оборудования. Но об этом подробнее чуть позже.

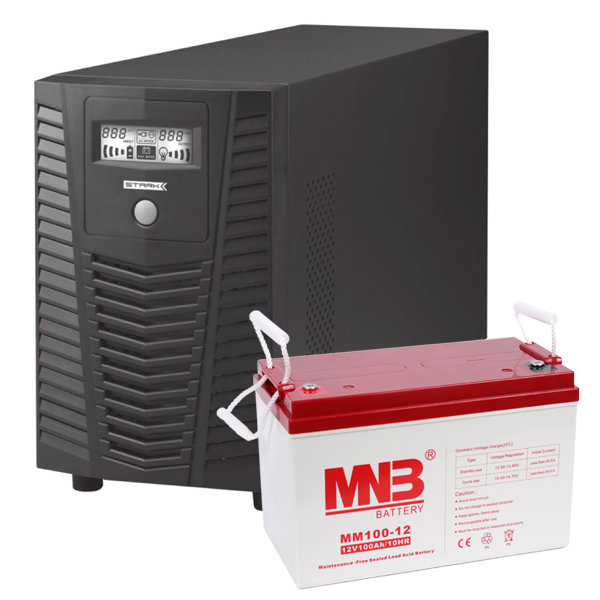

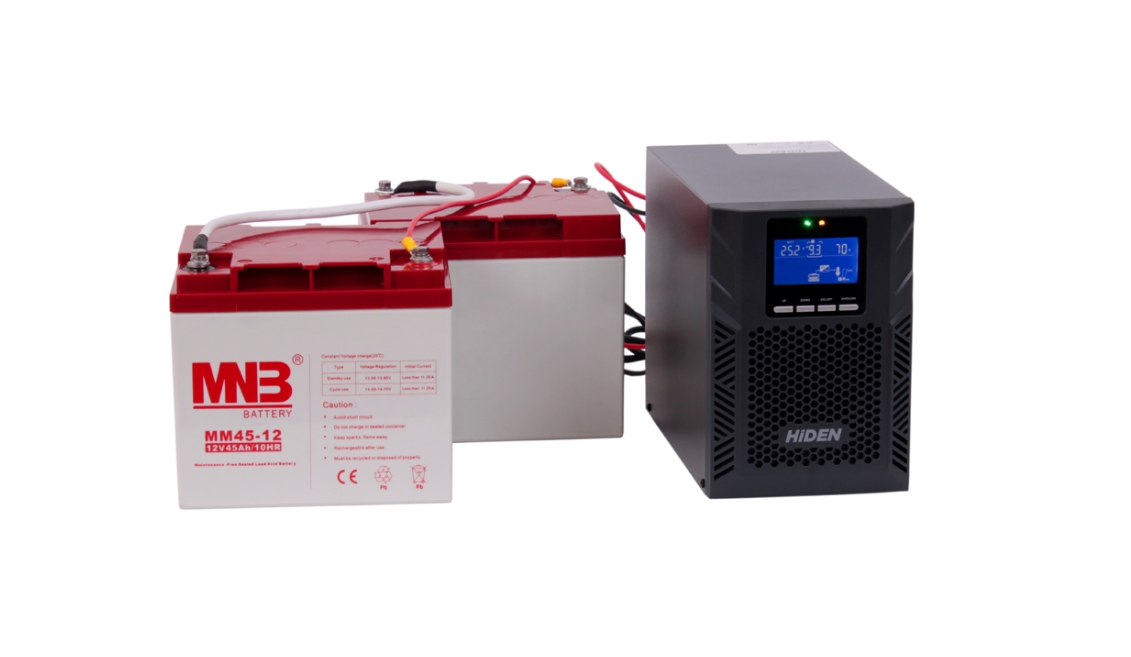

Для котельного оборудования требуется источник питания именно с внешними аккумуляторами. При этом, с возможностью увеличения мощности.

Они будут давать достаточное время автономной работы.

В чем заключается принцип работы ИБП? Он преобразует постоянное напряжения от аккумуляторов в переменное. В случае отключения эл.энергии, все потребители, без задержек времени, мгновенно переходят на работу от АКБ.

А при подаче напряжения от сети обратно, инвертор самостоятельно возвращается на нормальный режим питания. При этом происходит заряд разряженных батарей.

Чистый синус и его влияние на котел

В первую очередь при выборе ИБП для котла обращайте внимание на форму выходного напряжения.

Существует 2 типа выходного напряжения:

  • чистый синус
  • квазисинус (меандровый сигнал)

При выборе всегда делайте акцент на модели с чистым синусом. Почему это важно?

Котлы и его оборудование не любят как перепады напряжения, так и изменение частоты выходного сигнала. Если вы купите ИБП с квазисинусом, котел может определить данное напряжение как ошибку, и будет уходить в аварию.

Электронике конечно неправильный синус не страшен. А вот насосы отопительного оборудования, типа RS или UPS начинают гудеть.

Двигатель в насосах асинхронный и этот псевдосинус дает много гармоник, которые значительно понижают КПД и вызывают нагрев и гудение.

Кроме того, в самом котле имеется свой встроенный циркуляционный насос, а иногда и не один, отсюда и такие жесткие требования.

Всегда обращайте внимание на способность ИБП выдерживать большие пусковые токи (двух-трехкратные). Кроме самого котла, есть же еще и другое оборудование которое нужно запитать, например погружной насос.

Расчет мощности и времени автономной работы

Какой мощности следует выбрать ИБП для котельной? Расчет здесь не замысловатый.

Просто сложите мощности всех электроприборов, которые будут подключаться через него, и умножьте на два. Если есть глубинный насос, то на три — с учетом его пусковых токов.

Данные можно взять из паспорта или инструкции по эксплуатации, либо посмотреть непосредственно на корпусах изделий.

Например, для котельной где установлено 3 насоса по 90Вт и сам котел в 135Вт подойдет инвертор от 0,8 до 1,0кВт. При меньшей мощности будут перегреваться полевые ключи (транзисторы).

Если сумма всех электроприборов превышает мощность выбранной вами модели, вдруг вы захотите запитать какие либо бытовые приборы, лампочки, то изначально учитывайте и их, а не только котельное оборудование.

Здесь уже мощность может варьироваться от 1 до 5кВт.

А как долго будет работать выбранный ИБП в автономном режиме? Здесь все зависит от аккумуляторов. Вот таблица с характеристиками емкости батарей и подключаемой нагрузки:

Из нее наглядно видно в часах и минутах, насколько времени хватит вашего бесперебойника, для независимой работы от сети.

Место установки

Размещать ИБП лучше возле существующих розеток. Если он не габаритный, то вовсе не обязательно его вешать на стену, достаточно размесить на ближайшей полке. Главное не закрывать вентиляционные отверстия.

При этом не забывайте о соблюдении правил ПУЭ. Минимальные расстояния от газовых труб до розеток, в том числе и до ИБП, должно быть не менее 0,5м.

По поводу размещения аккумуляторов. Модные AGM модели боятся повышенных температур более 30 градусов. А возле котла температура явно не будет комнатной.

Поэтому размещайте АКБ как можно дальше от труб отопления и горячего котельного оборудования.

Автомобильные аккумуляторы или AGM, гелевые

Многие потребители часто используют для бесперебойника автомобильные аккумуляторные батареи, что делать категорически нельзя. Данные аккумуляторы пожаро и взрывоопасны.

Они рассчитаны на пусковые стартерные токи, и соответственно не дают той автономной работы, которая от них требуется. Поэтому здесь нужно применять специализированные аккумуляторы по технологии AGM или GEL-гелевые.

AGM имеют срок службы от 6 до 10 лет, а гелевые от 10 до 15 лет.

Также гелевые не боятся глубокого разряда.

Кроме того, обе модели пожаро и взрывобезопасны для любых помещений и не выделяют никаких газов. Стоят они конечно дороже, но если раньше цены отличались в разы, то сегодня можно найти модели с разницей всего в пару тысяч.

Автомобильные виды не рассчитаны на большое количество циклов заряда-разряда, а специализированные при регулярном разряде в 30% можно безболезненно подзаряжать до 700 раз!

То есть, обычного от машины, вам хватит максимум на полгода или один отопительный сезон, а AGM или гелевые, по идее должны прослужить не менее 10 лет.

Более того, в качественных ИБП изначально встроена защита от глубокого разряда. Соответственно это еще больше увеличит срок службы аккумулятора и обеспечит долговечность работы всей системы.

Только будьте внимательны и заранее, еще в магазине проверяйте дату выпуска АКБ. Она может быть явно не указана цифрами, и продавцы скромно умолчав об этом моменте, продадут вам старую залежавшуюся модель.

Вот например, таблица расшифровки даты выпуска батарей марки Ventura. Код GF11PJB6VVK3EA и его расшифровка по первым символам. Другие марки могут отличаться. Получается день выпуска: 2017-июнь-11.

Виды ИБП

Всегда стремитесь покупать те инверторы, в которых изначально встроен стабилизатор напряжения.

По данному параметру ИБП можно разделить на 3 вида:

  • off line – какое напряжение в них подается, такое и выходит

Переменное 200В подали, такое же переменное 200В и получили на выходе. При отклонении параметров сети за минимальные или максимальные диапазоны, он просто включит инвертор и начнет забирать энергию с аккумулятора.

Некоторые удивляются, почему их АКБ так быстро разряжаются. Хотя никаких отключений вроде бы и не было. Просто проверьте входное напряжение и все станет ясным.

  • on-line – в них переменное напряжение сначала преобразуется в постоянное, исправляется, а затем опять выдается переменное

То есть, все плохие параметры сети (синусоида, перепады напряжения, частота) выравниваются и сглаживаются до номинальных значений.

  • линейно-интерактивные – в них не преобразуется частота, а есть только встроенный стабилизатор

Самые лучшие и совершенные модели на сегодняшний день это онлайн.

Их обязательно нужно устанавливать в том случае, если у вас возможно временное или длительное питание от генератора.

Там зачастую наблюдаются проблемы с частотой отличной от 50Гц.

Нужен ли стабилизатор, если есть ИБП

Электроснабжение загородных домов характерно не только частыми перебоями, но и низким качеством входного напряжения. Однако не стоит считать ИБП панацеей от этих бед.

Не все модели могут ”вытягивать” слишком низкое напряжение (менее 170-180В).

При такой просадке, прибор будет уходить в ошибку, отключаться и пищать. Соответственно вместе с ним будет отключаться и котел, либо сразу переключаться на АКБ.

При этом, на самом UPS может быть указано, что он рассчитан на работу при напряжении 180В. В чем же дело, обманули в магазине?

Дело в том, что для первоначального запуска таким экземплярам требуется минимум 190В, а уже затем, в случае дальнейшей просадки, они могут вытягивать как 180В так и 170В, а может и ниже.

Поэтому, если у вас действительно есть серьезные и постоянные проблемы с входным U<200В, то все-таки придется на вход установить нормальный инверторный стабилизатор.

Иначе питание котла будет постоянно осуществляться только от аккумуляторов. А это срока службы им не прибавит.

Инверторный стабилизатор спокойно выравнивает параметры до нормы, начиная с просадок до 90В.

Частые ошибки при выборе

Подводя итог всему вышесказанному, можно сделать краткий обзор самых частых ошибок, которых вы должны избежать при покупке и выборе источника бесперебойного питания в магазине.

1Неправильный тип бесперебойника.

Для газовых котлов вам нужны онлайн модели. Никаких оффлайн или линейно-интерактивных, если у вас конечно нет дополнительного стабилизатора перед ними.

2Неправильные аккумуляторы.

Устанавливайте только изготовленные по технологии AGM или гелевые, забудьте про автомобильные.

3Применение вместо нормального ИБП для котла UPS от компьютера.

Здесь ждите проблем с автономностью и чистотой синуса.

4Отсутствие стабилизатора при стабильно низких просадках напряжения в течение продолжительного периода работы.

Как следствие, быстрый разряд батарей, либо вообще отказ в работе из-за программных ошибок электроники котла.

5Неправильный выбор мощности без учета пусковых токов.
