Испытание кабеля силового длиной до 500 м напряжением до 1 кв: до 110 кВ

Содержание

до 110 кВ — испытание

ФГИС ЦС

Вход/Регистрация

Утверждены
Приказом Министерства строительства
и жилищно-коммунального хозяйства
Российской Федерации
от 26 декабря 2019 г. № 876/пр

Ресурсы:

Код	Наименование	К-во	Ед.
2-100-04	Рабочий 4 разряда	4.21	чел.-ч
3-200-03	Инженер III категории	6.32	чел.-ч

Добавьте в избранное

Номер расценки	Наименование и характеристика работ и конструкций	чел./ч
ФЕРп01-12-027-01	Испытание кабеля силового длиной до 500 м напряжением: до 10 кВ — испытание	4. 86
ФЕРп01-12-027-02	Испытание кабеля силового длиной до 500 м напряжением: до 35 кВ — испытание	7.29
ФЕРп01-12-027-03	Испытание кабеля силового длиной до 500 м напряжением: до 110 кВ — испытание	10.53
ФЕРп01-12-027-04	За каждые последующие 500 м испытания силового кабеля напряжением: до 10 кВ добавлять к расценке 01-12-027-01 — 500 м кабеля	1.45
ФЕРп01-12-027-05	За каждые последующие 500 м испытания силового кабеля напряжением: до 35 кВ добавлять к расценке 01-12-027-02 — 500 м кабеля	2.18
ФЕРп01-12-027-06	За каждые последующие 500 м испытания силового кабеля напряжением: до 110 кВ добавлять к расценке 01-12-027-03 — 500 м кабеля	3.16
ФЕРп01-12-027-07	Испытание кабеля силового длиной до 500 м напряжением до 1 кВ — испытание	2. 43
ФЕРп01-12-027-08	За каждые последующие 500 м испытания силового кабеля напряжением до 1 кВ добавлять к расценке 01-12-027-07 — 500 м кабеля	0.73

91.14.02-001	Автомобили бортовые, грузоподъемность до 5 т
91.05.05-015	Краны на автомобильном ходу, грузоподъемность 16 т
91.05.01-017	Краны башенные, грузоподъемность 8 т
91.01.01-035	Бульдозеры, мощность 79 кВт (108 л.с.)
91.06.06-048	Подъемники одномачтовые, грузоподъемность до 500 кг, высота подъема 45 м

01.7.04.01-0001	Доводчик дверной DS 73 BC «Серия Premium», усилие закрывания EN2-5
20.3.03.07-0093	Светильник потолочный GM: A40-16-31-CM-40-V с декоративной накладкой
01.7.03.01-0001	Вода
04.3.01.12-0111	Раствор готовый отделочный тяжелый, цементно-известковый, состав 1:1:6
14. 5.01.10-0001	Пена для изоляции № 4 (для изоляции 63-110 мм)

… диафрагмы оголовков железобетонные ([…]Группа 05.1.08.11 Стенки откосные водопропускных … ….ru/fsscm/05.1.08.11/#:~:text=%D0%B2%D0%BE%D0%B4%D0%BE%D0%BF%D1%80%D0%BE%D0%BF%D1%83%D1%81%D0%BA%D0%BD%D1%8B%D1%85%20%D0%BF%D1%80%D1%8F%D0%BC%D0%BE%D1%83%D0%B3%D0%BE%D0%BB%D1%8C%D0%BD%D1%8B%D1%85%20%D1%82%D1%80%D1%83%D0%B1-,%D0%93%D1%80%D1%83%D0%BF%D0%BF%D0%B0%2005. …

… В новой ничего, а в Постановлении 519 указано о корректировке….. Правда в новой (421) есть вот что: Прил.№2 2. В графе 2 (file:///C:/Users/hp/Documents/%D0%93%D0%B0%D0%B7%D0%BF%D1%80%D0%BE%D0%BC/%D0%A0%D0%B0%D0%B1%D0%BE%D1%87%D0%B8%D0%B9%20%D1%81%D1%82%D0%BE%D0%BB/%D0%A1%D0%BF%D1%80%D0%B0%D0%B2%D0%BE%D1%87%D0%BD%D1%8B%D0%B5%20%D0%B4%D0%BE%D0%BA%D1%83%D0%BC%D0%B5%D0%BD%D1%82%D1%8B/%D0%9C%D0%B5%D1%82%D0%BE%D0%B4%D0%B8%D1%87%D0%BA%D0%B8/%D0%9C%D0%94%D0%A1%20421/%D0%9C%D0%B5%D1%82%D0%BE%D0%B4%D0%B8%D0%BA%D0%B0%20421. rtf#Par790) указываются шифры единичных расценок,…

….grandsmeta.ru/rabota-s-lokalnoj-smetoj/podvedenie-itogov-po-smete/kak-vydelit-v-sostave-smety-materialy-zakazchika#:~:text=%D1%81%D0%BC%D0%B5%D1%82%20%D0%BD%D0%B0%20%D0%9F%D0%98%D0%A0-,%D0%9A%D0%B0%D0%BA%20%D0%B2%D1%8B%D0%B4%D0%B5%D0%BB%D0%B8%D1%82%D1%8C%20%D0%B2%20%D1%81%D0%BE%D1%81%D1%82%D0%B0%D0%B2%D0%B5%20%D1%81%D0%BC%D0%B5%D1%82%D1%8B%20%D0%BC%D0%B0%D1%82%D0%B5%D1%80%D0%B8%D0%B0%D0%BB%D1%8B%20%D0%B7%D0%B0%D0%BA%D0%B0%D0%B7%D1%87%D0%B8%D0%BA%D0%B0%3F,. .. … поставки заказчика ([…]

… Электротехнические установки ([…]сказано: 2.1. Перемещение электрооборудования … ….ru/standards/tsn-2001/collectors-tsn-2001/tsn-2001-4/%D0%A2%D0%A1%D0%9D-2001.4-0%20%D0%A1%D0%B1%D0%BE%D1%80%D0%BD%D0%B8%D0%BA%200.%20%D0%94%D0%BE%D0%BF%D0%BE%D0%BB%D0%BD%D0%B8%D1%82%D0%B5%D0%BB%D1%8C%D0%BD%D0%BE%D0%B5%20%D0%BF%D0%B5%D1%80%D0%B5%D0%BC%D0%B5%D1%89%D0%B5%D0%BD%D0%B8%D0%B5%20%D0%BE%D0%B1%D0%BE%D1%80%D1%83%D0%B4%D0%BE%D0%B2%D0%B0%D0%BD%D0%B8%D1%8F%20%D0%B8%20%D0%BC%D0%B0%D1%82%D0%B5%D1%80%D0%B8%D0%B0%D0%BB%D1%8C%D0%BD%D1%8B%D1%85%20%D1%80%D0%B5%D1%81%D1%83%D1%80%D1%81%D0%BE%D0%B2%20%D1%81%D0%B2%D0%B5%D1%80%D1%85%20%D0%BF%D1%80%D0%B5%D0%B4%D1%83%D1%81%D0%BC%D0%BE%D1%82%D1%80%D0%B5%D0%BD%D0%BD%D0%BE%D0%B3%D0%BE%20%D0%B2%20%D1%81%D0%B1%D0%BE%D1%80%D0%BD%D0%B8%D0%BA%D0%B0%D1%85. …

Для контурных систем низкого напряжения испытание на непрерывность должно проводиться на каждой цепи НН, чтобы убедиться, что все болтовые соединения выполнены в полном объеме и соответствуют требованиям. Испытание проводится следующим образом:
(2) Проведите тест на непрерывность в каждой точке, где есть предоставление услуг или открытая точка. В опоре с предохранителями нижний ряд оснований предохранителей должен быть точкой, в которой проводится испытание, поскольку это самая дальняя часть сети.
Разница между показаниями каждого фазного проводника и нейтрали для каждого отдельного испытания не должна превышать 10 % друг от друга. Любая разница, превышающая указанную, может указывать на ослабленное или грязное соединение и потребует дальнейшего изучения.

Это испытание должно проводиться с помощью прибора, предназначенного для этой цели. Частота сети 240 В не подходит для проведения этого испытания. Испытание может проводиться либо на проволочных экранах, либо на алюминиевых проводниках.

Значения ниже 0,5 МОм (500 кОм) могут указывать на повреждение оболочки. Значения от 1,0 до 10 МОм могут не указывать на повреждение в одном месте. Поиск неисправности часто может быть очень трудным. В новых кабелях требуются значения более 100 МОм.

5 кВ не считается «Испытанием постоянным током высокого напряжения». Испытательное напряжение для испытаний кабелей из сшитого полиэтилена теперь ограничено 5 кВ после ремонта в процессе эксплуатации и 10 кВ для новых установок.

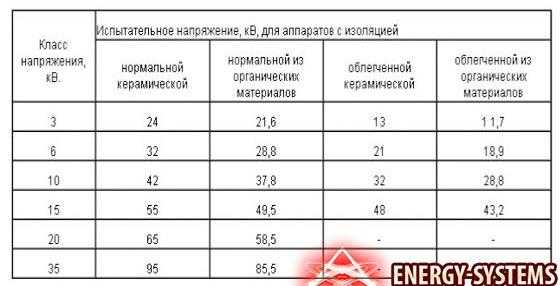

Заявка	Испытательное напряжение	Критерии
После ремонта – Оболочка	1 кВ мегомметр 1 минута	10 МОм мин.
После ремонта – Изоляция	5 кВ мегомметр 1 минута	1000 МОм мин.
После ремонта – Изоляция	5 кВ постоянного тока 1 минута	5,0 мкА (микроампер) макс.

Заявка	Испытательное напряжение	Критерии
Новые кабели – оболочка	1 кВ мегомметр 1 минута	100 МОм мин.
Новые кабели – Изоляция	10 кВ постоянного тока, 15 минут	1,0 мкА (микроампер) макс.
Новые кабели – Изоляция	10 кВ постоянного тока, 15 минут	1000 МОм мин.

Если проведение высоковольтных испытаний нецелесообразно, требования к испытаниям изоляции (между жилой и экраном) могут быть ограничены испытанием на состояние «безопасной заряжать энергией». Следующий список обстоятельств и условий должен быть выполнен в качестве минимального требования:

Испытание сопротивления изоляции должно проводиться с помощью мегомметра на 1000 Вольт. Результаты испытаний на сопротивлении 10 МОм на старых кабельных цепях являются обычным явлением и поэтому считаются безопасными для энергии.

Заявка	Испытательное напряжение	Критерии
Новые кабели 11 кВ	5 кВ мегомметр 1 минута	100 МОм.
11кВ после ремонта	5 кВ мегомметр 1 минута	100 МОм.
33кВ – ТП не подключены	5 кВ мегомметр 1 минута	1000 МОм.
33кВ – с подключенными ТП	5 кВ мегомметр 1 минута	15 МОм.

Испытательное напряжение, подаваемое в течение 1 минуты, должно составлять 5 кВ постоянного тока, подаваемого либо с помощью высоковольтного испытательного комплекта, либо с помощью тестера сопротивления изоляции (мегомметра).

О Jignesh.Parmar (BE, Mtech, MIE, FIE, CEng)
Jignesh Parmar закончил M.Tech (управление энергосистемой), BE (электрика). Он является членом Института инженеров (MIE) и CEng, Индия. Членский номер: M-1473586. Он имеет более чем 16-летний опыт работы в области передачи-распределения-обнаружения хищения электроэнергии-электротехнического обслуживания-электрических проектов (планирование-проектирование-технический анализ-координация-выполнение). В настоящее время он работает в одной из ведущих бизнес-групп в качестве заместителя менеджера в Ахмадабаде, Индия. Он опубликовал ряд технических статей в журналах «Electrical Mirror», «Electrical India», «Lighting India», «Smart Energy», «Industrial Electrix» (Australian Power Publications). Он является внештатным программистом Advance Excel и разрабатывает полезные электрические программы на основе Excel в соответствии с кодами IS, NEC, IEC, IEEE. Он технический блоггер и знаком с английским, хинди, гуджарати и французским языками. Он хочет поделиться своим опытом и знаниями и помочь техническим энтузиастам найти подходящие решения и обновить себя по различным инженерным темам.

Существует множество способов проверки изоляции электрооборудования с использованием различных напряжений, частот и методов испытаний. Группа Megger поставляет широкий спектр тестеров для таких приложений, от тестеров сопротивления изоляции от 50 В до 15 кВ, от наборов для испытаний СНЧ и переменного тока Tan Delta до диагностических приборов для измерения диэлектрической частоты и HiPot или контрольных тестеров, использующих переменный или постоянный ток до 80 Ом. 800 кВ.

Эта статья посвящена устранению путаницы, которая иногда возникает в отношении допустимых уровней напряжения для тестирования кабелей и того, что подразумевается под «тестированием постоянного тока» кабелей в различных контекстах.

При использовании в конкретном контексте многие инженерные термины имеют четкое, четко определенное значение. Однако когда они вырваны из контекста или используются небрежно, те же самые термины могут стать двусмысленными и запутанными. Хорошим примером является «высокое напряжение».

Многие национальные и международные стандарты недвусмысленно определяют напряжения, которые могут быть правильно обозначены как ELV (сверхнизкое напряжение), EHV (сверхвысокое напряжение) и все, что между ними. Однако в обычном употреблении фраза «высокое напряжение» означает совершенно разные вещи для инженера коммерческого HVAC, привыкшего работать на 110 или 230 В, инженера по распределению, работающего с системами 11 кВ, и инженера по передаче, чья работа связана с 132 кВ или 765 кВ. линии передачи. Испытательное оборудование часто используется вне этих дисциплинарных границ, и отчасти, по крайней мере, из-за свободного использования терминологии, может возникнуть путаница в отношении того, какие испытательные напряжения и методы являются подходящими, а какие потенциально опасными для конкретных приложений.

Опасения по поводу высоковольтных испытаний возникли в результате поведения кабелей из сшитого полиэтилена, когда они подвергались такому же режиму технического обслуживания, который ранее применялся к многослойным кабелям. В начале 1990-х бесценные исследования факторов, влияющих на старение кабелей из сшитого полиэтилена, были проведены доктором Н. Н. Шринивасом из EPRI (Исследовательский институт электроэнергетики) и другими, такими как доктор М. Машикян из Университета Коннектикута и проф. . Ф. Х. Крюгер в Делфтском университете.

Испытание постоянным током по сравнению с испытанием на перенапряжение это слово еще раз), относительно рабочего напряжения системы, прикладывают к кабелям, чтобы увидеть, не произойдет ли пробой во время испытания. Например, испытательное напряжение 40 кВ можно использовать для проверки системного кабеля 15 кВ. В контексте этих режимов тестирования кабелей в документах также упоминается «тестирование постоянным током», чтобы отличить его от тестирования переменным током при аналогичных напряжениях. Однако исследователи не говорят обо всех тестах постоянного тока, независимо от используемого напряжения — в конце концов, мультиметр использует постоянное напряжение от 0,5 до 2,5 В для проверки непрерывности, но это, конечно, не будет включено! Исследователей интересуют только «высокие» напряжения постоянного тока, но что означает «высокий» в этом контексте?

В ходе исследований рассматривались три класса кабелей из сшитого полиэтилена: новые, состарившиеся естественным образом и подвергнутые ускоренному старению в лаборатории путем прогона при почти вдвое большем рабочем напряжении при высокой температуре.

Затем образцы были разделены на две группы, одна группа подвергалась испытанию на перенапряжение постоянного тока, а другая – нет. Испытательные напряжения постоянного тока, применяемые к кабелям, в 3,8–5,2 раза превышали расчетное напряжение переменного тока кабелей, обычно от 40 кВ до 68 кВ. Оба набора образцов затем подвергались дальнейшему испытанию при «ускоренном старении» напряжения переменного тока, и сравнивалось окончательное время отказа образцов.

При некоторых испытаниях образцы, которые подвергались испытанию на перенапряжение постоянного тока, выходили из строя раньше, чем непроверенные образцы. Например, два из протестированных кабелей вышли из строя через 346 и 887 дней, в то время как их непроверенные аналоги продержались более 928 дней. Однако результаты ни в коем случае не были однозначными, так как 32 других кабеля в исследовании не показали статистически значимой разницы между протестированными и непроверенными образцами.

Тем не менее, в свете более ранней лабораторной работы по микроскопическому анализу образования водяных деревьев и принимая во внимание ограниченную способность перенапряжения постоянного тока вызывать отказ во время испытаний, исследователи пришли к выводу, что, хотя испытания нового кабеля на перенапряжение постоянного тока проводились отсутствие риска деградации кабеля, существует потенциальный риск ускоренного старения уже состарившегося кабеля из сшитого полиэтилена.

Исследование показало, что проблема с испытаниями на перенапряжение связана с индукцией электрического поля в изоляции порядка 230 В на тысячную долю дюйма («ты» на британском языке или « мил по-американски). В метрическом мире это эквивалентно 9050 В/мм. Это электрическое поле представляет собой проблему для значительно состарившейся изоляции из сшитого полиэтилена, поскольку диэлектрическая прочность такого кабеля может упасть ниже 300 В на тысячную дюйма (12 000 В / мм). С этого момента перенапряжение может значительно повредить изоляцию.

новая, ее диэлектрическая прочность составляет порядка 1100 В на тысячную дюйма (44 000 В/мм). Это примерно в четыре раза превышает напряженность поля, создаваемого во время испытаний постоянным током, и, следовательно, не повлияет на новую изоляцию.

Принимая во внимание вышеизложенное, важно понимать, что перенапряжения, возникающие в кабеле, являются не просто результатом приложения постоянного напряжения – перенапряжение переменного тока также ускоряет старение – но в первую очередь высокое напряжение, используемое в испытаниях на перенапряжение.

Не все испытания изоляции кабелей проводятся при высоких напряжениях. На самом деле, многие испытания постоянным током обычно проводятся при напряжении 2,5 или 5 кВ. Эти электрические напряжения, возникающие в результате таких испытаний, составляют лишь от одной восьмой до одной шестнадцатой диэлектрической прочности даже сильно состарившегося кабеля из сшитого полиэтилена. Нет никаких доказательств того, что это вызывает какие-либо проблемы с изоляцией. Эти значения на самом деле значительно меньше, чем отношение напряжения к диэлектрической прочности, которое, как было доказано, не создает проблем для новых кабелей из сшитого полиэтилена.

Таким образом, испытания изоляции постоянным током при пониженном напряжении можно использовать как часть процедур ввода в эксплуатацию и технического обслуживания, не беспокоясь о повреждении кабелей из сшитого полиэтилена. Действительно, он часто используется коммунальными службами, например, с 10-минутным временем тестирования между каждой фазой и экраном и уровнем прохождения 10 ГОм. Другие утилиты используют эту форму тестирования в сочетании с другими тестами для проверки согласованности между фазами.

Хотя перенапряжения как постоянного, так и переменного тока могут ускорить старение, при типичной продолжительности испытаний, например, 30 минут, проблема для сшитого полиэтилена намного хуже при постоянном токе, чем при переменном. Это связано с тем, что электрическое поле, сохраняемое в одном и том же направлении в течение всего времени испытания, может создавать нежелательные пространственные заряды внутри изоляции из сшитого полиэтилена; при последующем повторном включении кабеля эти заряды остаются, вызывая очень высокие локальные напряжения. Нормальное напряжение переменного тока плюс объемный заряд могут вызвать электрическое дерево в изоляции, которое может перерасти в неисправность и сократить срок службы. После испытания на перенапряжение постоянного тока может пройти до 24 часов, прежде чем объемные заряды рассеются, и в большинстве случаев оставлять кабель в нерабочем состоянии так долго нецелесообразно.

Разумно утверждать, что любое испытание, предназначенное для определения состояния изоляции, должно оценивать испытуемую систему способом, максимально приближенным к ее нормальным условиям эксплуатации. Таким образом, для кабельной системы, предназначенной для работы на частоте сети переменного тока, испытание на перенапряжение переменного тока на частоте 50/60 Гц может считаться наиболее репрезентативным испытанием, особенно потому, что инверсия поля позволяет избежать образования постоянных объемных зарядов.

Однако на частоте сети кабель представляет собой большую емкостную нагрузку с типичными значениями 300 пФ/м. Таким образом, кабель 66 кВ длиной 500 м, испытываемый при переменном напряжении 100 кВ, будет иметь емкостную нагрузку 470 кВА. Ясно, что для обеспечения такой нагрузки потребуется большая, тяжелая и очень дорогая тестовая система. А если бы такая тестовая система питалась от однофазного источника 400 В, то требуемый входной ток превышал бы 1 кА! Даже если бы использовалась последовательная резонансная тестовая установка, которая снижает требования к входной мощности, она все равно была бы большой и дорогой. Однако иногда альтернативы нет, и доступ к такому специализированному оборудованию время от времени требуется некоторым коммунальным службам и многим производителям оборудования и кабелей.

Однако в обычных полевых условиях тестеры СНЧ (очень низкой частоты) часто являются приемлемым и гораздо более удобным вариантом, но они по-прежнему требуют тщательного рассмотрения уровней напряжения и методов тестирования.

Очевидно, что уменьшение эффекта емкостной нагрузки кабеля поможет облегчить практические испытания, поэтому испытания СНЧ проводятся на частотах ниже 1 Гц. Снижение тестовой частоты до 0,1 Гц, частоты, наиболее часто используемой для тестирования СНЧ, означает, что выходная мощность, необходимая от тестера, уменьшается в 500 раз, что делает его гораздо более практичным предложением для полевых испытаний.

Руководство IEEE по полевым испытаниям кабелей с использованием СНЧ (IEEE 400.2, таблица 1) суммирует испытательные напряжения СНЧ, применимые к различным типам кабелей, с разделением каждого на категории для испытаний при установке, приемке и техническом обслуживании.

Продолжительность испытаний для СНЧ значительно больше, чем для испытаний 5/10 кВ постоянного тока. Рекомендуемая продолжительность обычно составляет 30 или 60 минут на тест, что может сделать процесс длительным, когда необходимо тестировать каждую фазу отдельно.

Проведены полевые исследования отказов, связанных с испытаниями, в поддержку первоначальных лабораторных исследований, которые привели к разработке испытаний ОНЧ. Это показало, что «тесты СНЧ в IEEE Std. Уровни 400.2 не наносят значительного ущерба кабельным системам».

Обратите внимание, однако, что это исследование также предостерегает от повышения рекомендуемых значений напряжения СНЧ для кабелей, подвергшихся эксплуатации в полевых условиях, в попытке сократить время испытаний (скажем, 15 минут на фазу), поскольку это может вызвать проблемы с множественными отказами.

Новые кабели, напротив, могут выдерживать более высокие напряжения, как определено, например, в IEC605202-2, который включает испытательное напряжение для новых кабелей 3Uo при 0,1 Гц в течение 15 минут. Так что это еще один случай, когда необходимо четко понимать, какая высота является достаточно высокой, а какая — слишком высокой!

Можно подумать, что очень низкие используемые частоты могут неадекватно отражать напряжения в кабеле, когда он работает на частоте сети. По этой причине адаптированная форма волны, известная как «косинусно-прямоугольная», часто используется в испытательных установках СНЧ. Этот сигнал представляет собой прямоугольную волну с передним и задним фронтами, которые точно соответствуют наклону синусоиды промышленной частоты. Это означает, что напряжения, возникающие в кабеле при испытании косинусно-прямоугольным сигналом, более репрезентативны по сравнению с теми, которые кабель испытывает при нормальной эксплуатации.

и IEEE400. В документе СИГРЭ об опыте испытаний кабелей в США не было обнаружено существенной разницы в диагностических возможностях синусоидальной и косинусно-прямоугольной формы волны, но косинусно-прямоугольное оборудование позволяет проводить испытания на нагрузках с более высокой емкостью, что делает можно тестировать более длинные кабели, чем те, которые можно протестировать с помощью сравнимого синусоидального испытательного комплекта.

Практические советы по полевым испытаниям кабелей можно резюмировать следующим образом: Оборудование среднего напряжения, включая кабели с сшитым полиэтиленом, не опасаясь возникновения неисправностей, либо в качестве недорогого теста «годен-нет», либо, на некотором оборудовании, в качестве диагностического теста изоляции с использованием таких методов, как шаговое напряжение, индекс поляризации или диэлектрический разряд. При обычно используемых напряжениях и длительности нет признаков ухудшения изоляции кабелей из сшитого полиэтилена.

Не следует проводить испытания состарившихся кабелей из сшитого полиэтилена или других кабелей с твердым диэлектриком во время цикла технического обслуживания, но их можно проводить для многослойных кабелей.
