Нейтральный (нулевой рабочий) провод — провод, соединяющий между собой нейтрали электроустановок в трёхфазных электрических сетях.

Содержание

Назначение [ править | править код ]

При соединении обмоток генератора и приёмника электроэнергии по схеме «звезда» фазное напряжение зависит от подключаемой к каждой фазе нагрузки. В случае подключения, например, трёхфазного двигателя, нагрузка будет симметричной, и напряжение между нейтральными точками генератора и двигателя будет равно нулю. Однако, в случае, если к каждой фазе подключается разная нагрузка, в системе возникнет так называемое напряжение смещения нейтрали, которое вызовет несимметрию напряжений нагрузки. На практике это может привести к тому, что часть потребителей будет иметь пониженное напряжение, а часть повышенное. Пониженное напряжение приводит к некорректной работе подключённых электроустановок, а повышенное может, кроме этого, привести к повреждению электрооборудования или возникновению пожара.
Соединение нейтральных точек генератора и приёмника электроэнергии нейтральным проводом позволяет снизить напряжение смещения нейтрали практически до нуля и выровнять фазные напряжения на приёмнике электроэнергии. Небольшое напряжение будет обусловлено только сопротивлением нулевого провода.

Обозначение [ править | править код ]

Нулевой рабочий провод обозначается буквой N. Если нулевой рабочий провод одновременно выполняет функцию нулевого защитного провода (в системе заземления TN-C), то он обозначается как PEN. Согласно ПУЭ цвет нулевого рабочего провода должен быть голубым или бело-голубым [1] . Такая же расцветка принята в Европе. В США цвет нулевого рабочего провода может быть серым или белым.

Нейтраль в ЛЭП [ править | править код ]

В линиях электропередач разных классов применяются различные виды нейтралей. Это связано с целевым назначением и различной аппаратурой защиты линии от короткого замыкания и утечек. Нейтраль бывает глухозаземлённая, изолированная и эффективно-заземленная.

Глухозаземлённая нейтраль [ править | править код ]

Применяется в линиях напряжением от 0,4 кВ и до 35 кВ, при небольшой длине ЛЭП и большом количестве точек подключения потребителей. Потребителю приходят 3 фазы и ноль, подключение однофазной нагрузки осуществляется между фазой и нулевым проводом (нейтралью). Нулевой провод генератора также заземлён.

Изолированная нейтраль [ править | править код ]

Применяется в линиях с напряжением свыше 2 кВ до 35 кВ, такие линии имеют среднюю протяжённость и сравнительно небольшое число точек подключения потребителей, которыми обычно являются ТП в жилых районах и мощные машины фабрик и заводов.
В линиях на 50 кВ может применяться как изолированная, так и эффективно-заземлённая нейтраль.

Эффективно заземленная нейтраль [ править | править код ]

Применяется на протяжённых линиях с напряжением от 110 кВ до 220 кВ (п. 1.2.16 ПУЭ) Работа электрических сетей напряжением 110 кВ может предусматриваться как с глухозаземленной, так с эффективно заземленной нейтралью. Электрические сети напряжением 220 кВ и выше должны работать только с глухозаземленной нейтралью.

Электроэнергетика – это сложный промышленный комплекс, который состоит из множества составных частей. Чтобы каждый элемент работал правильно и выполнял поставленные задачи, необходимо точное знание и понимание физических процессов, которые протекают в силовом оборудовании. Некоторые из них легко объяснить, поэтому предлагаем познакомиться с таким понятием, как «нейтраль».

Общее назначение нулевого провода в обмотках трансформатора

Нейтраль – это общая, нулевая точка соединение проводника в трехфазных трансформаторах или генераторах. На текущий момент существует 4 основных разновидности присоединения нулевой точки:

  1. Изолированная. Этот тип характеризуется отсутствием нейтрали. Основной схемой соединения для представленной сети является треугольник. При однофазных замыканиях на землю на рабочих фазах не чувствуют изменений в энергопотреблении. Подобная разновидность применяется в распределительных сетях 6-35 кВ.
  2. Резонансно-заземленная. Указанный вариант предполагает использование заземления нулевой точки обмоток трансформатора или генератора через дугогасящие катушки или реакторы (ДГК, ДГР). Наличие специализированного оборудования компенсирует повышающийся уровень тока, позволяя избежать более сложных, межфазных повреждений.
  3. Глухозаземленная. Самый распространенный тип нейтрали, который используется в сетях бытового потребления. Обмотка трансформаторов по низкой стороне выполняется соединением разомкнутая звезда, а нулевая точка заземляется через контур заземления трансформатора или трансформаторной подстанции. При повреждениях на линии или возникновении однофазного замыкания создается потенциал относительно земли, что приводит в действие защиту, отключающую линию.
  4. Эффективно-заземленная. Разновидность заземленной нейтрали, которая используется в высоковольтных сетях 110 кВ и выше. Нулевая точка силовых трансформаторов и потенциал замыкания выносится на землю. Для повышения эффективности работы защит используется дополнительное оборудование заземлитель нейтрали одноколонковый (ЗОН). Положение коммутационного аппарата определяется режимными указаниями. Для распределительных сетей 6-35 кВ используется заземление через низкоомный резистор.

Типы соединения обмоток силовых трансформаторов

Как отмечалось выше, нейтраль – это соединение нулевого проводника трехфазного силового трансформатора или генератора. Чтобы определить тип заземления, достаточно посмотреть на схему энергетического оборудования. Для изолированной нейтрали принципиальная схема – это треугольник.

Остальные варианты реализованы через заземление нулевого проводника на землю, ДГК, низкоомный резистор. Последние в основном используются на подстанциях, которые преобразуют электрическую энергию высокого напряжения на низкое, потребительское. Принципиальная схема – звезда.

Изолированная нейтраль в электрических сетях

Применяется в распределительных сетях 6-35 кВ. Что касается физических проявлений изолированной нейтрали, напряжение возрастает до линейного. Основное назначение подобного типа связывается со следующими моментам:

  1. Сеть не отключается, продолжает работать. Потребители на фазах без замыкания используют однофазные бытовые приборы до отключения линии. Перекос по напряжению в сетях 0,4 кВ отсутствует, в сетях 6-35 увеличивается до линейного.
  2. Реализация таких сетей в разы дешевле в обслуживании, что позволяет экономить значительные средства на распределение электрической энергии.
  3. Высокая надежность работы, особенно на воздушных линиях электропередач. Падение ветки не отключит фидер и обеспечит его работоспособность.

Главными недостатками изолированных сетей считаются:

  1. При однофазном замыкании сеть продолжает работать, защиты не срабатывают, что иногда приводит к несчастным случаям с населением.
  2. Наличие феррорезонансных процессов и возникновение реактивной мощности, которая ухудшает качество электрической энергии.

Резистор и напряжение 110 кВ и выше: как исполнена нулевая точка?

Эффективное заземление – это особый вид нулевого проводника, присоединенного к специализированному оборудования, который применяется в электроустановках выше 1 кВ. Для распределительных сетей используется вариант с заземлением через низкоомные резисторы, которые обеспечивают отключение линии при однофазном замыкании на землю без выдержки времени.

Линии высокого напряжения 110 кВ и выше также используют представленный тип нейтрали, что обеспечивает быстроту срабатывания защит. Для повышения чувствительности работы «релейки» у каждого силового трансформатора имеется специальное оборудование ЗОН. Одноколонковый заземлитель нейтрали обеспечивает также защиту от перегруза.

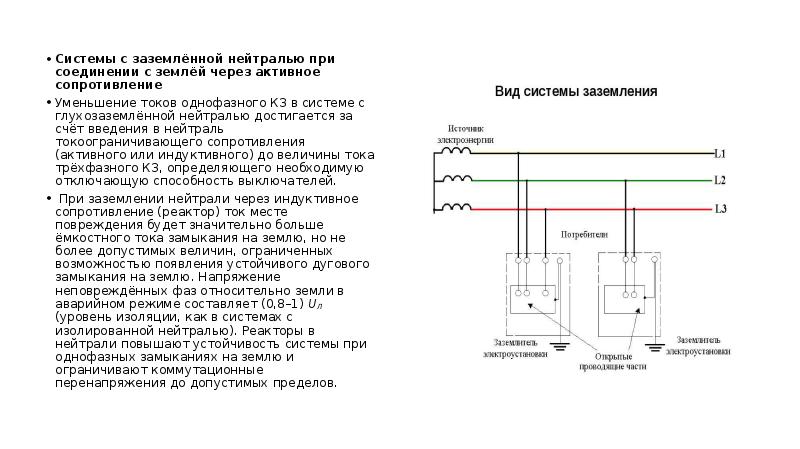

Заземление через низкоомные резисторы

Использование низкоомных резисторов считается идеальным решением в плане безопасности людей в распределительных сетях, а также в вопросах сохранения изоляции кабельных линий. Реализация защит предполагает выведение нулевой точки на специализированное оборудование, которое обладает меньшим омическим сопротивлением и дает сигнал на отключение линии. Фидер отключается с минимальной выдержкой времени, что является одним из достоинств. К прочим необходимо отнести:

  • Первое, это нейтраль, которая при появление «земли» точно определяет поврежденное направление и отключает требуемую линию.
  • Второе: нет необходимости в дополнительных расчетах и составлении режимных карт при ограниченных возможностях кольцевания распределительных сетей.

Важными недостатками такого типа заземления:

  1. Не эффективен при больших токах замыкания на землю, так как появляются проблемы на подстанциях, где установлены низкоомные резисторы.
  2. Низкая эффективность на ВЛ, а также на линиях большой протяженности. В первом случае малейшее приближение веток деревьев станет причиной отключения фидера. Особенно актуально с потребителями 1 особой, 1 и 2 категории.
  3. Лишние отключения, которые возникают из-за неправильного срабатывания защит (отсутствие АПВ), предполагает простои в потреблении, материальные потери энергоснабжающей организации.

Глухое заземление силовых трансформаторов на землю

Все, что связано с распределительной сетью 0,4 кВ – это нейтраль с глухим заземлением на землю. Представленному типу отводится особое место и роль в плане безопасности. При появлении короткого замыкания на землю срабатывает защита, в частности, перегорают ПН-2 или отключается автомат. Относительно такой сети разрабатываются и защиты для проводки в домах и квартирах. Ярким примером является действие УЗО, обеспечивающее выявление токов утечки.

Основными преимуществами такого типа нейтрали считаются:

  1. Идеально подходит для распределения электрической энергии, обеспечивает работоспособность бытового и специализированного однофазного/трехфазного оборудования.
  2. Схема защиты не требует специализированного и дорогого оборудования. Технические средства по типу предохранителей или автоматов легко справляются с глухим замыканием на землю.

К недостаткам относится:

  1. Защиты нечувствительны при дальнем КЗ. Необходимо точный расчет омического сопротивления петли фазы-нуль и правильный выбор автоматов или предохранителей.
  2. Срабатывания не возникает при отсутствии замыкания на землю. Это представляет опасность для человека, что корректируется через использование изолированных проводов.

Резонансно-заземленные или компенсированные нейтрали

Резонансно-заземленные нейтрали применяются в основном в распределительных сетях напряжением 6-35 кВ, где схема подключения выполняется кабельными линиями. Присоединение нулевой точки осуществляется через специальные плунжерные или регулируемые трансформаторы РУОМ. Подобная система позволяет определить индуктивность в сети при однофазном замыкании, что обеспечивает компенсацию уровня тока.

Нейтраль такого типа снижает риск развития аварии, переход однофазного замыкания в межфазное. Достоинствами для напряжения 6-35 кВ являются:

  1. Основное преимущество связывается с назначением оборудования. Высокая степень защиты изоляции кабельных линий при правильной подстройке.

Недостатками сети с таким типом нейтрали считаются:

  1. Трудность настройки. Может возникнуть недокомпенсация или перекомпенсация, что не позволит правильно использовать оборудование. Для выстраивания необходим расчет индуктивности токов в зависимости от длины линии, мощности трансформаторов. В случае изменения схемы или добавления энергооборудования, плунжерные трансформаторы не всегда справляются с поставленными задачами.
  2. Неправильно настроенное оборудование и высокий износ кабельных линий приводит к цепной реакции, которая предполагает выход из строя нескольких слабых участков сети.
  3. Повышение технических потерь, которые возникают во время работы, а также проблемы безопасности. Компенсация тока на подстанции реализовывается относительно земли.
  4. Невозможность определения линии, где произошло замыкание. Процесс выбора фидера с «землей» осуществляется через сравнение токов гармоник, что не всегда считается эффективным средством получения достоверной информации.

Нулевой проводник и дугогасящая катушка, реактор

Разница резонансно-заземленной нейтрали связывается с используемым оборудованием. Как отмечалось выше, нулевая точка может располагаться на дугогасящей катушке плунжерного типа или на регулируемом реакторе. Основные отличия связываются со следующими моментами:

  1. ДГК предполагает компенсацию через отстроенную систему плунжерных трансформаторов. Настройка реализована через расчеты реальной сети службой релейной защиты. При возникновении замыкания на землю происходит компенсация токов, основанная на индуктивности. Процесс не регулируется и не подстраивается, что является неприятным моментом в случае появления «земли» в нескольких точках разных линий.
  2. ДГР – более современное оборудование, которое предполагает использование автоматических систем определения индуктивности сети. Среди популярных вариантов считаются реакторы типа «РУОМ» с подстройкой «САМУР». Реализация опроса выполняется в реальном времени, что обеспечивает работоспособность даже при нескольких повреждениях с замыканием на землю.

Неважно глухозаземлена нейтраль или изолирована, применение каждого типа найдет место в современной электроэнергетике. А знание особенностей позволит разобраться с физической сущностью вопроса.

В подавляющем большинстве электросетей (до 1 кВ) применяется глухозаземленная нейтраль, поскольку такое исполнение наиболее оптимально для действующих требований электробезопасности. Учитывая распространенность этой схемы заземления нейтрали, имеет смысл подробно ознакомиться с ее устройством, принципом работы и техническими особенностями, а также основными требованиями ПУЭ к электроустановкам до 1 кВ.

Что такое глухозаземленная нейтраль?

Начнем с определения нейтрали, в электротехнике под этим термином подразумевается точка в месте соединения всех фазных обмоток трансформаторов и генераторов, когда применяется тип подключения «Звезда». Соответственно, при включении «Треугольником» нейтрали быть не может.

Включение обмоток: а) «звездой»; б) «треугольником»

Если нейтраль обмоток генератора или трансформатора заземлить, то такая система получит название глухозаземленной, с ее организацией можно ознакомиться ниже.

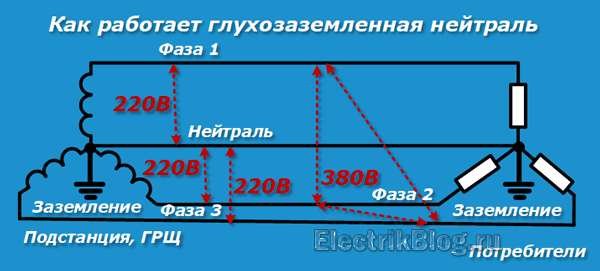

Рис. 2. Сеть с глухозаземленной нейтралью

Устройство сетей с голухозаземленной нейтралью

Как видно из рисунка 2, характерной особенностью электросетей TN типа является заземление нейтрали. Заметим, что в данном случае речь идет не о защитном заземлении, а о рабочем соединении между нейтралью и заземляющим контуром. Согласно действующим нормам, максимальное сопротивление такого соединения — 4-е Ома (для сетей 0,4 кВ). При этом нулевой провод, идущий от глухозаземленной средней точки, должен сохранять свою целостность, то есть, не коммутироваться и не оборудоваться защитными устройствами, например, предохранителями или автоматическими выключателями.

В ВЛ до 1-го кВ, используемых в системах с глухозаземленной нейтралью, нулевые провода прокладываются на опорах, как и фазные. В местах, где делается отвод от ЛЭП, а также через каждые 200,0 метров магистрали, положено повторно заземлять нулевые линии.

Пример устройства сети TN-C-S

Если от трансформаторных подстанций отводятся кабели к потребителю, то при использовании схемы с глухозаземленной нейтралью, длина такой магистрали не может превышать 200,0 метров. На вводных РУ также следует подключать шину РЕ к контуру заземления, что касается нулевого провода, то необходимость в его подключении к «земле» зависит от схемы исполнения.

Технические особенности

В данной системе, где используется общая средняя точка, помимо межфазного присутствует и фазное напряжение. Последнее образуется между рабочим нулем и линейными проводами. Наглядно отличие первого от второго продемонстрировано ниже.

Разница между фазным и линейным напряжением

Разность потенциалов UF1, UF2 и UF3 принято называть фазными, а величины UL1, UL2 и UL3 – линейными или межфазными. Характерно, что UL превышает UF примерно в 1,72 раза.

В идеально сбалансированной сети трехфазного электрического тока должны выполняться поддерживаться следующие соотношения:

На практике добиться такого результата невозможно по ряду причин, например из-за неравномерной нагрузки, токов утечки, плохой изоляции фазных проводников и т.д. Когда нейтраль заземлена, дисбаланс линейных и фазных характеристик энергосистемы существенно снижается, то есть, рабочий ноль позволяет выравнивать потенциалы.

Обрыв нулевого провода считается серьезной аварией, которая с большой вероятностью приведет к нарушению симметрии нагрузки, более известной под термином «перекос фаз». В таких случаях в сетях однофазных потребителей произойдет резкое увеличение амплитуды электрического тока, что с большой вероятностью выведет из строя оборудование, рассчитанное на напряжение 220 В. Получить более подробную информацию о перекосе фаз и способах защиты от него, можно на страницах нашего сайта.

Принцип действия сетей с глухозаземленной нейтралью

Теперь рассмотрим подробно, с какой целью заземляется нейтраль и как подобная реализация обеспечивает должный уровень электробезопасности, для этого перечислим обстоятельства, которые могут привести к поражению электротоком:

  • Непосредственное прикосновение к токоведущим элементам. В данном случае никакое заземление не поможет. Необходимо ограничивать доступ к таким участкам и быть внимательным при приближении к ним.
  • Образование зон с шаговым напряжением в результате аварий на ВЛ или других видах электрохозяйства.
  • Повреждения внутренней изоляции может привести к «пробою» на корпус электроустановки, то есть, на нем появляется опасное для жизни напряжение.
  • В результате нарушения электроизоляции токоведущих линий под напряжением могут оказаться кабельные каналы, короба и другие металлические конструкции, используемые при трассировке.

В идеале между нейтралью и землей разность потенциалов должна стремиться к нулю. Подключение к заземляющему контуру на вводе потребителя существенно способствует выполнению этого условия, в тех случаях, когда ТП находится на значительном удалении. При правильной организации заземления такая особенность может спасти человеческую жизнь, как минимум, в двух последних случаях из указанного выше списка.

Чтобы избежать пагубного воздействия электротока необходимо заземлять корпуса электроприборов, а также и других металлических частей электроустановок зданий. Это приведет к тому, что при «пробое» возникнет замыкание фазы на землю. В результате произойдет автоматическое отключение снабжения питанием электроприемников, вызванное срабатыванием устройства защиты от токов КЗ.

Даже если защита не сработает, а кто-либо прикоснется к металлическому элементу, все равно ток будет течь по заземляющему проводнику, поскольку в этой цепи будет меньшее сопротивление.

Движение тока при КЗ на корпус

Говоря о принципе работы защиты заземленной нейтрали нельзя не отметить быстрый выход в аварийный режим, когда один из фазных проводов замыкается на шину PEN. По сути, это КЗ на нейтраль, следствием которого является резкое возрастание тока, приводящее к защитному отключению энергоустановки или проблемного участка цепи.

При определенных условиях можно даже организовать защиту от образования опасных зон с шаговым напряжением. Для этого на пол в потенциально опасном помещении стелют (если необходимо, то замуровывают в бетон) металлическую сеть, подключенную к общему заземляющему контуру.

Отличия глухозаземленной нейтрали от изолированной

Чтобы дать объяснить различие необходимо, кратко рассказать об основных особенностях изолированной нейтрали, пример такого исполнения приведен ниже.

Рис. 6. Электроустановка с изолированной нейтралью

Как видно из рисунка при данном способе нейтраль изолирована от контура заземления (в случае соединения обмоток «треугольником» она вообще отсутствует), поэтому открытые проводящие части (далее по тексту ОПЧ) электроустановок заземляются независимо от сети. Основное преимущество такой системы заключается в том, что при первом однофазном замыкании можно не производить защитное отключение. Это несомненный плюс для высоковольтных линий, поскольку обеспечивается более высокая надежность электроснабжения. К сожалению, такой режим заземления не удовлетворяет требования электробезопасности для сетей конечных потребителей.

Низкий уровень электробезопасности основной, но не единственный недостаток изолированной нейтрали, с их полным списком, а также другими особенностями этой схемы электроснабжения, можно ознакомиться на нашем сайте.

Системы TN и её подсистемы

Начнем с аббревиатуры. Первые две буквы характеризуют вариант исполнения заземления для нейтрали и ОПЧ соответственно. Варианты для первой литеры:

  • T (от англ. terra — земля) — обозначает глухозаземленную нейтраль.
  • I (от англ. isolate — изолировать) – указывает, что соединение с «землей» отсутствует.

Варианты вторых литер говорят об исполнении заземления ОПЧ: N или Т, используется глухозаземленная нейтраль или независимый контур, соответственно.

Сейчас практикуется три схемы нейтрали:

  1. Эффективное заземление обозначается, как ТТ. Особенность такой схемы заключается в том, что глухозаземленный вывод (N)считается рабочим проводом, а для защиты используется собственный заземляющий проводник (РЕ). Схема заземления ТТ
  2. Изолированная нейтраль (принятое обозначение IT), схема системы была представлена выше на рис. 6.
  3. Вариант TN (глухозаземленное исполнение).

У последнего варианта исполнения есть три подвида:

  • Совмещенный вариант, принятое обозначение TN-С. У данного подвида защитный нуль соединен с нейтральным проводом, что не обеспечивает должного уровня электробезопасности. При обрыве РЕ+N защитное зануление становится бесполезным. Это основная причина, по которой от системы TN-C постепенно отказываются. Схема заземления TN-С
  • Вариант TN-S, нулевой и защитный проводники проложены раздельно. Такая схема наиболее безопасна, но для нее требуется использовать не 4-х, а 5-ти жильный кабель, что повышает стоимость реализации. Схема заземления TN-S
  • Подсистема, совмещающая в себе два предыдущих варианта – TN-C-S. От подстанции до ввода потребителя идет один провод, в РУ он подключается к шинам PE, N и заземляющему контуру. Такая подсистема заземленной нейтрали сейчас наиболее распространена. Схема заземления TN-C-S

Требования ПУЭ

В Правилах нормам и требованиям к глухозаземленной посвящена глава 1.7, приведем наиболее значимые выдержки из нее:

  • Для подключения нейтрали к контуру заземления необходимо использовать специальный проводник.
  • При выборе места под заземляющее устройство следует исходить из минимально допустимого расстояния между ним и нейтралью.
  • Если в качестве заземления используется жб конструкция фундамента, то к его армирующему основанию следует подключаться не менее чем в 2-х точках, это гарантирует наиболее эффективную защиту.
  • Сопротивление заземляющего проводника для трехфазной цепи электрической сети 0,4 кВ имеет ограничение 4-е Ома. В исключительных случаях эта норма может быть пересмотрена исходя из характеристик грунта.
  • В линии глухозаземленной нейтрали запрещено устанавливать предохранители, защитные устройства и другие элементы, способные нарушить целостность проводника.
  • Правилами предписывается обеспечить заземляющему проводнику надежную защиту от механических повреждений.
  • ВЛ должна быть оборудована дублирующими заземлителями, они устанавливаются в начале и конце линии, на отводах, а также через каждые 200 м.
  • Дублирующее заземление должно выполняться и на вводе потребителя и обязательно указываться в схеме щитка ВРУ.
  • При организации бытовых однофазных сетей от ВРУ должна выполняться разводка тремя проводами, один из которых фаза, второй – ноль (N) и третий – защитный (РЕ).
  • Скорость срабатывания защитных автоматов, установленных в однофазных сетях с глухозаземленной нейтралью, не должна быть продолжительней 0,40 сек.

изолированная нейтраль | это.

.. Что такое изолированная нейтраль?

3.23 изолированная нейтраль: Нейтраль сети, которая не имеет соединений с землей, за исключением приборов сигнализации, измерения и защиты, имеющих весьма высокое сопротивление, или которая соединена с землей через дугогасящий реактор, индуктивность которого такова, что при однофазном замыкании на землю ток реактора в основном компенсирует емкостную составляющую тока замыкания на землю.

Источник: ГОСТ Р 52726-2007: Разъединители и заземлители переменного тока на напряжение свыше 1 кВ и приводы к ним. Общие технические условия оригинал документа

62 Изолированная нейтраль

[ГОСТ Р 52726-2007, пункт 3.23]

Нейтраль сети, которая не имеет соединений с землей, за исключением приборов сигнализации, измерения и защиты, имеющих весьма высокое сопротивление, или которая соединена с землей через дугогасящий реактор, индуктивность которого такова, что при однофазном замыкании на землю ток реактора в основном компенсирует емкостную составляющую тока замыкания на землю

Источник: ГОСТ Р 12. 1.009-2009: Система стандартов безопасности труда. Электробезопасность. Термины и определения оригинал документа

изолированная нейтраль: Нейтраль сети, которая не имеет соединений с землей, за исключением приборов сигнализации, измерения и защиты, имеющих весьма высокое сопротивление, или которая соединена с землей через дугогасящий реактор, индуктивность которого такова, что при однофазном замыкании на землю ток реактора в основном компенсирует емкостную составляющую тока замыкания на землю.

[ГОСТ Р 52726-2007, пункт 3.23]

Источник: ГОСТ Р 12.1.019-2009: Система стандартов безопасности труда. Электробезопасность. Общие требования и номенклатура видов защиты оригинал документа

5.3. Изолированная нейтраль — нейтраль генератора, не присоединенная к заземляющему устройству или присоединенная к нему через приборы регулирования, измерения, защиты, сигнализации и другие аппараты, имеющие большое сопротивление.

Источник: НПБ 179-99: Пожарная техника. Устройства защитного отключения для пожарных машин. Общие технические требования. Методы испытаний

2.10. Изолированная нейтраль — нейтраль генератора или трансформатора, не присоединенная к заземляющему устройству или присоединенная к нему через приборы регулирования, измерения, защиты, сигнализации и другие аппараты, имеющие большое сопротивление.

Источник: НПБ 192-2000: Техника пожарная. Автомобиль связи и освещения. Общие технические требования. Методы испытаний

3.3.75 изолированная нейтраль : Нейтраль трансформатора или генератора, не присоединенная к заземляющему устройству или присоединенная к нему через большое сопротивление приборов сигнализации, измерения, защиты и других аналогичных им устройств.

[ title=»Правила технической эксплуатации электроустановок потребителей»] [3]

Источник: СТО Газпром 2-2.3-141-2007: Энергохозяйство ОАО «Газпром». Термины и определения

Изолированная нейтраль

Нейтраль трансформатора или генератора, не присоединенная к заземляющему устройству или присоединенная к нему через приборы сигнализации, измерения, защиты и другие устройства, имеющие большое сопротивление

Источник: ПОТ Р О-45-003-2002: Правила по охране труда при работах на станциях проводного вещания

6. 4.23. ИЗОЛИРОВАННАЯ НЕЙТРАЛЬ

Нейтраль трансформатора или генератора, не присоединенная к заземляющему устройству или присоединенная к нему через приборы сигнализации, измерения, защиты, заземляющие дугогасящие реакторы и подобные им устройства, имеющие большое сопротивление

title=»Правила устройства электроустановок»

Источник: РМ 4-239-91: Системы автоматизации. Словарь-справочник по терминам. Пособие к СНиП 3.05.07-85

Изолированная нейтраль

Нейтраль трансформатора или генератора, не присоединенная к заземляющему устройству или присоединенная к нему через приборы сигнализации измерения, защиты, заземляющие дугогасящие реакторы и подобные им устройства, имеющие большое сопротивление

Источник: РМ 4-249-91: Системы автоматизации технологических процессов. Устройство сетей заземления. Пособие к ВСН 205-84/ММСС СССР

7. Изолированная нейтраль

Нейтраль генератора (трансформатора), не присоединенная к заземляющему устройству или присоединенная к нему через большое сопротивление

Источник: ГОСТ 12. 1.030-81: Система стандартов безопасности труда. Электробезопасность. Защитное заземление, зануление оригинал документа

Словарь-справочник терминов нормативно-технической документации.
academic.ru.
2015.

electric — Как проверить правильность подключения заземления и нейтрали моей розетки?

Нейтраль не является землей

Это совершенно разные провода с совершенно разным назначением. Нейтраль — это нормальный повседневный путь для обратного тока. Земля — это улавливатель неисправностей, по ней протекает ток только тогда, когда происходит какая-либо неисправность (и останавливается, как только ток отключает автоматический выключатель или УЗО / УЗО).

О прокладке активного суточного тока на землю не может быть и речи .

Я вижу, что вы используете «GND» для описания «земли», как вы это называете, что говорит мне о том, что вы нарезали зубы в мелкой электронике. Это совершенно другой мир. В электронике нет правильного заземления , а «GND» — это просто отрицательный / Vss / объединительная плата / общий провод, который подключен ко всему как общий обратный контур . .. что сделало бы его более похожим на «нейтральную» сеть переменного тока.

Насколько я понимаю, вы из евросистемы электропроводки, что означает, что вы называете эту штуку ЗЕМЛЯ. Это облегчение: в Северной Америке мы называем это «землей», что значительно усложняет переобучение электронщиков. Так что продолжайте называть это ЗАЗЕМЛЕНИЕМ или, по крайней мере, «защитным заземлением», а не ЗЕМЛЕЙ.

Я никогда не называю это GND, и я янки.

Также в отличие от электроники, нейтральный тоже не «обычный» . В сетях переменного тока мы постоянно используем провода с жесткими ограничениями по току, а это означает, что каждый провод питания под напряжением ДОЛЖЕН иметь выделенный нейтральный провод, который возвращает только свой ток. Мы не можем быть небрежными и относиться к нейтрали как к общей / объединительной плате, потому что тогда 1 нейтраль может в конечном итоге возвращать ток для 2-3 проводов под напряжением, и это будет перегружено! Нейтрали не имеют автоматических выключателей — им не нужны выключатели , если они подключены правильно. (даже на АВДТ нейтраль проходит через АВДТ для обнаружения УЗО, но не имеет собственного детектора перегрузки по току).

Земля желто-зеленая

Или прямо зеленая, или голая. Это мировой стандарт, и он в значительной степени эффективен за пределами старого советского блока. С этим согласны даже янки!

В отличие от нейтрали, все провода заземления должны быть связаны вместе во всех местах. Поскольку земля не проводит ток, за исключением случаев неисправности, нам не нужно так сильно беспокоиться о тепловых перегрузках из-за постоянного прохождения большого тока. Служебный ток никогда не бывает на земле.

Узнайте о местных

наследственных нейтральных и землистых цветах

Я никогда не слышал о стране, где они используют один и тот же цвет для нейтрального и землистого одновременно . Однако произошли изменения.

  • Современный стандарт Евро/3 континента: Голубой для нейтрального, коричневый для живого
  • Австралийский, новозеландский и старый стандарт Великобритании: черный для нейтрального, красный для живого
  • Американский стандарт: белый для нейтрального, черный для живого

Так что вам нужно спросить местных экспертов о старых цветах проводов и посмотреть, объясняет ли это то, что вы видите.

Приготовьтесь к тому, что ваша старая работа была сделана до того, как заземление стало стандартом, и земли может не быть вовсе. Кроме того, в некоторых местах для проводов использовался металлический кабелепровод, и в этом случае металлический кабелепровод обычно является действительным заземлением!

Проверьте нейтраль, изолировав ее

Нейтраль имеет эквипотенциальную связь с землей либо на панели/потребителе, либо на стороне энергокомпании. Это необходимо для поддержания напряжения на приемлемом уровне и для подавления утечек трансформатора, молний и т. д. Это также обеспечивает путь тока для замыкания цепи. Не рассматривайте это как разрешение обращаться с ними как с равными или связывать их где-то еще!

Как только вы узнаете, с какой цепью вы имеете дело, и сможете определить автоматический выключатель, который ее отключает… если вы имеете соответствующую квалификацию, вы можете войти в панель выключателя (потребительский блок). По автоматическому выключателю вы можете определить провод цепи под напряжением, а затем определить нейтраль цепи. При выключенном выключателе вы можете отсоединить нейтраль от выключателя или нейтральной шины.

Теперь не должно быть соединения между нейтралью и землей.
При выключенном автоматическом выключателе фаза + нейтраль (вместе) должны быть изолированы от земли.

Вы также можете попробовать подать питание на цепь с отключенной нейтралью. В этом случае в должным образом изолированной цепи нейтраль

  • будет изолирована, если все нагрузки отключены (цифровой вольтметр покажет фантомное напряжение, составляющее часть нормального напряжения).
  • , если какие-либо нагрузки включены, нейтраль переключится на линейное напряжение (например, 230 В) во всех местах. Это одна из причин, по которой нейтральный провод изолирован.
  • Все нагрузки должны быть нерабочими. Если вы найдете нагрузку, которая работает, это бутлегерство нейтрально с земли.

Если вы обнаружите, что заземляющий провод имеет нечеткую маркировку (например, он неправильного цвета, или прежний цвет заземления стал нейтральным и т. д.), обмотайте его зеленой или желто-зеленой изоляционной лентой на наименее. Это не разрешено электрическими нормами, но это прояснит, для чего он используется. Тщательно идентифицируйте провод и всегда маркируйте оба конца провода одновременно.

электрика — Должен ли я изолировать землю и нейтраль в блоке защитного выключателя на 30 А или оставить их соединенными до тех пор, пока вспомогательная панель не будет питаться (как сервисное отключение)?

Моя панель заполнена. Как добавить цепи? — один из самых популярных вопросов. Основная причина в том, что кто-то пытался сэкономить пару долларов при выборе панели. Другими словами, что вы делаете прямо сейчас . Таким образом, мы очень умоляем вас радикально увеличить размер панели. это дешево теперь .

Наличие выключателя на пристройке обязательно. Большинство людей выбирают панель главного выключателя и используют главный выключатель в качестве выключателя. Ваш путь тоже хорош, и вы сэкономите время на обратном пути до дома. Я менее взволнован тем, что оборудование находится снаружи. Мне нравится оборудование внутри.

Однако этот переключатель сводит меня с ума. Судя по обширному поиску в Интернете, переключатель выглядит как как 3-полюсный переключатель, но весь текст говорит, что это 2-полюсный переключатель. Если у него 3 полюса, это лучше для переключения нейтрали. Однако нейтраль всегда должна быть переключена с горячими , потому что, если только нейтраль разорвана, это создает еще большие проблемы ! Это означает, что групповой выключатель в порядке, 3-полюсный выключатель с общим расцеплением в порядке, , но предохранители не . Если вы используете предохранители, не предохраняйте нейтраль. На этом выключателе действительно нет смысла что-либо предохранять, выключатель в доме защищает.

Вам также понадобится заземляющий стержень. Однако вам нужно два заземляющих стержней, если вы не проведете действительно странный тест, чтобы подтвердить, что одного будет достаточно. Народный совет — просто установите другой заземляющий стержень. Действительно, если молния рядом, заземляющих стержней может и не хватить.

Нейтраль никогда не бывает заземленной

Многие люди борются с отношениями нейтральной земли и когда/почему они должны быть связаны. Это не случайно/что угодно. У него очень специфические цели и я попаду в две из них.

  • К держать все провода рядом потенциал земли , т.е. ваши горячие точки 120В от земли вместо 2400В от земли. Было бы штрафом использовать 2-вольтовый трансформатор 5 кВА в качестве соединения нейтрали с землей, при котором нейтраль будет преднамеренно смещена на 2 вольта переменного тока от земли. Вы можете использовать автомобильный аккумулятор для связи NG — в этом случае нейтраль будет смещена на 12 вольт постоянного тока от земли. Мы используем только медную полоску для смещения 0,0 вольт, потому что это дешевле и требует меньшего обслуживания. Нет ничего волшебного в 0,0 вольт, на самом деле нейтраль не будет находиться на расстоянии 0,0 вольта от земли где-либо, кроме соединения NG .

  • К возврат тока замыкания на землю к источнику , который является нейтральной линией от трансформатора. Если что-то сломается и замкнет 500 А от горячего на землю, эти 500 А не будут течь (они просто электрифицируют вещи), если мы не сможем эффективно вернуть их обратно к нейтрали питания — в этом случае потечет и сработает. прерыватель, как и предполагалось. Теперь представьте, что связь N-G на главной панели вышла из строя, и вы подключили нейтраль и землю в своем флигеле. Ток короткого замыкания будет искать ваш заземляющий провод № 10 в сарае, перепрыгивать через незаконную связь N-G, возвращаться по нейтрали № 10 обратно к источнику. По этим длинным проводам течет огромный ток, один из них оборван? № Длинный провод будет несколько препятствовать току, что замедлит срабатывание выключателя питания отказавшего устройства. Он будет крутить электросчетчик очень быстро, пока что-нибудь не сгорит/не сломается/не сгорит.

Таким образом, ответ в том, что везде, где нейтраль и земля поступают отдельными проводами, на вопрос «соединять ли их» есть только один ответ: абсолютно никогда . За исключением, конечно, одного официального места, где должно располагаться эквипотенциальное соединение.

Этот выключатель

Выключатель, который вы купили, вероятно, предназначен для кондиционера или двигателя (поэтому я подозреваю, что он может иметь 3 клеммы; для 3-фазного, чтобы удовлетворить правило на заводах, согласно которому каждая аппаратная машина должна иметь техническое обслуживание выключатель в прямой видимости к машине.)

  • Если у нее 3 полюса, используйте один для нейтрали, а шину для заземления. Оставьте крепежный винт корпуса внутри.
  • Если у него только 2 полюса, то используйте их для «горячих» проводов, используйте планку для нейтрали (удалите крепежный винт корпуса), а затем либо купите дополнительную шину для заземления (я вижу монтажные отверстия), либо просто скрутите все заземления вместе, так как все провода медные.
    Изолированная нейтраль для чего нужна: что это такое и где она применяется
