Какое сечение провода нужно для 15 кВт 3 фазы для ввода в дом

Поделиться на Facebook

Поделиться в ВК

Поделиться в ОК

Поделиться в Twitter

Поделиться в Google Plus

Содержание:

  • 1 Монтаж внешней электропроводки
  • 2 Какой ввод лучше выбрать: однофазный или трехфазный?
  • 3 Внешнее подключение и электрощит

При постройке своего дома каждый хозяин должен позаботиться о его обустройстве и комфорте. Первым делом требуется подключить его к сети электропитания. Законодательство позволяет потреблять электричество разной мощности в зависимости от потребляемой энергии. Поэтому нужно сначала определиться с потреблением ресурсов, после чего определить, какое сечение центрального кабеля потребуется для монтажа отвода к вашему жилищу.

На сегодняшний день люди пользуются множеством электроприборов, которые нужны для комфортного проживания и удобства. Они потребляют немало электроресурсов. На частный дом обычно выделяется мощность 15 кВт, которой хватает полноценно использовать электроэнергию, не перегружая электросеть.

Монтаж внешней электропроводки

Любые технические работы, связанные со строительством, производятся в соответствии с разработанным проектом, которым занимаются специалисты. Для подключения к электросети необходимо подать заявку в энергоснабжающую службу, которая обслуживает район застройки. В документе нужно указать оптимальную мощность и напряжение, необходимую пользователю.

Цифры можно рассчитать на основе суммарной мощности предполагаемого употребления энергии всех электроприборов. На основе этих данных, соответствующие органы выдают разрешение согласно техническим данным, в которых описаны показатели допустимой мощности, напряжения, сечения проводов, правила заземления, а также защитной, фиксирующей аппаратуре.

Для подсоединения дома к электросети на 15 квт требуется напряжение 230-400 В, а на счетчике должны стоять соответствующие автоматы.

Какой ввод лучше выбрать: однофазный или трехфазный?

При проведении электричества в новый дом необходимо использовать материалы, гарантирующие безопасность. Это относится как к внешним, так и внутренним электротехническим работам, которые должны выполнять квалифицированные специалисты.

Существует два вида подключения к электросети — однофазное и трехфазное. В обоих случаях документация, выданная энергоснабжающей организацией, должна содержать все данные, описанные в ТУ. Использование одного или другого способа обуславливается возможностью монтажа проводки меньшего диаметра, что позволяет равномерно рассредоточить нагрузку по трем фазам.

Однако для трехфазной сети потребуется больший распределительный щиток – чтобы была возможность подсоединения нескольких модулей. Это касается и защитной системы УЗО. Но этот недостаток незначителен, так как главное его преимущество в том, что он позволяет подключать асинхронные электрические агрегаты, такие как бойлеры, электрокотлы, печи и обогреватели.

Как правило, трехфазная сеть работает под напряжением 380 В, поэтому электромонтажники устанавливают специальные распределители, которые позволяют равномерно распределить нагрузку, атакже дополнительные трехфазные автоматы. Это обеспечивает безопасное использование мощных электроприборов, а также исключает возможность, короткого замыкания или пожара.

Внешнее подключение и электрощит

Наружное проведение электросети к дому осуществляется двумя методами — воздушным и подземным. Обычно используют первый способ. Это обуславливается простотой обслуживания и устранения неполадок. Кроме этого, специалисты рекомендуют устанавливать шкаф учета электроэнергии, который поможет избавиться от несанкционированных подключений в целях хищения электричества.

Согласно правилам, внешняя проводка подбирается таким образом:
Алюминиевый кабель длиной меньше 25 м — площадь поперечного разреза 10 кв. мм. Для расстояния более 25 м — 16 кв. мм.

Медный провод длиной меньше чем 25 м — 4 кв. мм, большей — 10 кв. мм.
После того как определен способ подсоединения, а также подобрано сечение и вид внешней проводки, необходимо оборудовать место разводки. При воздушном подключении электротока применяют электрокабели марок ВВГ, ВВГнг, АВВГ и СИП. При подземном монтаже электрокоммуникаций, обычно берут проводку типа АВБбШв или ВБбШв. Присутствие литеры «А» в маркировках проводов определяет алюминиевую жилу.

Согласно нормативам ПУЭ, центральный кабель для дома может иметь сечение 10, 16, 25 кв. мм при максимальной силе тока 50, 70, 85 А при подземном и 80, 100, 140 при подвесном способе, который применяют большинство застройщиков.

Если заземление будет монтироваться к столбу, то понадобится пятижильный кабель, имеющий 3 фазы, рабочий и защитный ноль. Точка ввода кабеля в дом, должна быть не ниже чем 2,75 м. Если высота дома не позволяет соблюдать данный норматив, то на месте ввода крепится специальная металлическая стойка или гусак. Если расстояние меду домом и столбом превышает 25 м, необходимо монтировать вспомогательную опору.

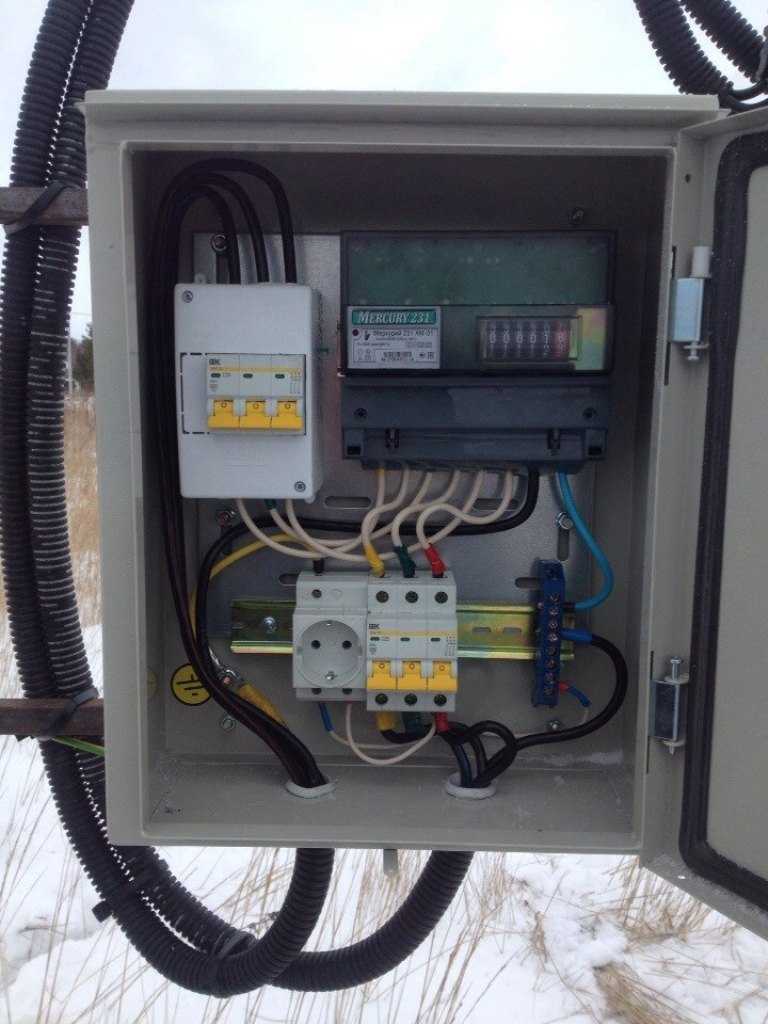

В распределительном шкафу должно присутствовать следующее оборудование:

  1. РПС или автомат;
  2. электросчетчик;
  3. УЗО;
  4. защитные реле.

Вводная защита должна быть подсоединена непосредственно перед счетчиком, чтобы электромонтер мог отключать питание при замене автомата или счетчика.

Подведя итоги, можно сказать, что подсоединение жилища к электрической сети — процесс весьма трудоемкий и может отнять немало времени, поэтому стоит заранее проконсультироваться со специалистами и уделить особое внимание используемым материалам, так как в первую очередь, это касается безопасности жильцов.

Жми «Нравится» и получай только лучшие посты в Facebook ↓

Поделиться на Facebook

Поделиться в ВК

Поделиться в ОК

Поделиться в Twitter

Поделиться в Google Plus

Какое сечение кабеля нужно для 15 квт 380в

Главная » Статьи » Какое сечение кабеля нужно для 15 квт 380в

15квт 380в какое сечение провода для подключения?

Данные согласно ПУЭ-7

 Зная мощность эл.пробора расчитаем ток для сети 220В. по формуле:

А для сети 380В по следующей формуле:

  • Р — суммарная мощность, Вт;
  •       U — напряжение сети, В;
  •       КИ= 0. 75 — коэффициент одновременности;
  •       — для бытовых электроприборов.

 Зная величину тока, сечение провода найдем по нижеприведенным таблицам.

 -Ну-что же, найдем величину номинального тока и сечение проводника.

Комментарии:

При 15 кВт и 380 В ток будет 23А. Защиту нужно выбрать не более 32А, а то по перегрузке защиты не будет. Если не тяжелые условия запуска, характеристики по защите хватит. По длительной нагрузке сечения 2,5мм хватит, но учитывая большую длину в 30м 2,5 мм по потере напряжения не хватит, поэтому берем 4мм.. Выбирается всегда большее сечение. 4мм меди и 6 алюминия, надеюсь этот комментарий вам поможет.

www.reg35.com

ИТС — товары для бани и сауны

Искусство Творить Сауны

Ответ: В соответствии с таблицей .

Мощность

печи

(кВт)

Сечение медного кабеля

(мм2 )

380В

3фазы

220В

1фаза

4,5

5×1. 5

3×4

6.0

5×1.5

3×6

8.0

5×2.5

3×6

12.0

5×4

3×10

15.0

5×6

3×10

18.0

5×6

3×16

21.0

5×6

3×16

26.0

5×6

3×16

В России подключать на 1 фазу 220 Вольт разрешается приборы мощностью до 4,5 кВт. Свыше 4,5 кВт каменка должна подключается в 3-х фазную сеть на 380 Вольт.

Вышеуказанная таблица определяет необходимое минимальное сечение кабеля для безопасной эксплуатации электрической каменки при подключении на 1 фазу 220 В, для тех случаев, когда нет возможности подключить 380 В.

Вернуться к тематическим вопросам

Выбор темы строительства

www. its-sauna.ru

ИТС — товары для бани и сауны

Искусство Творить Сауны

Версия для печати

Ответ: В соответствии с таблицей .

Мощность

печи

(кВт)

Сечение медного кабеля

(мм2 )

380В

3фазы

220В

1фаза

4,5

5×1.5

3×4

6.0

5×1.5

3×6

8.0

5×2.5

3×6

12.0

5×4

3×10

15.0

5×6

3×10

18.0

5×6

3×16

21.0

5×6

3×16

26.0

5×6

3×16

В России подключать на 1 фазу 220 Вольт разрешается приборы мощностью до 4,5 кВт. Свыше 4,5 кВт каменка должна подключается в 3-х фазную сеть на 380 Вольт.

Вышеуказанная таблица определяет необходимое минимальное сечение кабеля для безопасной эксплуатации электрической каменки при подключении на 1 фазу 220 В, для тех случаев, когда нет возможности подключить 380 В.

Назад в раздел

www.its-sauna.ru


Смотрите также

  • Одномодовый волоконно оптический кабель

  • Почему ноутбук не видит телефон через юсб кабель
  • Кабель гибкий медный многожильный в пвх изоляции
  • Поиск повреждения кабеля в земле
  • Электрический кабель тип линии до 1кв
  • Авббшв 4х120 диаметр кабеля
  • Авббшв 4х240 диаметр кабеля
  • Длина напольного пластикового плинтуса с кабель каналом
  • Айфон перестал заряжаться от оригинального кабеля
  • Авббшв 4х95 диаметр кабеля
  • Как подключить ноутбук к телевизору через кабель

Руководство по выбору размера проволоки

Таблицы выбора размеров проводов

Существует несколько факторов, которые необходимо учитывать перед определением правильного сечения провода для применения. Необходимо учитывать следующие пункты:

  • Напряжение источника
  • Количество фаз
  • Мощность или сила тока двигателя(ей)
  • Длина кабеля или участка

В приведенных ниже таблицах указаны рекомендуемые минимальные размеры проводов (AWG) для различных комбинаций напряжения, мощности и длины кабеля. Эти графики являются лишь ориентиром. Пожалуйста, ознакомьтесь с Национальным электротехническим кодексом (NEC) и любыми применимыми местными стандартами для получения точных требований.

Однофазный (115 В) — руководство по выбору размера провода*
HP Длина кабеля
До 30 футов 31–50 футов 51–75 футов 76–100 футов 101–150 футов
1/2 14 14 12 10 8
3/4 14 12 10 10 8
1 14 12 10 8 6
1-1/2 12 10 8 8 6
2 12 10 8 6 6
3 10 8 6 6 4
Однофазный (230 В) — руководство по выбору размера провода*
HP Длина кабеля
До 30 футов 31–50 футов 51–75 футов 76–100 футов 101–150 футов
1/2 14 14 14 14 14
3/4 14 14 14 14 14
1 14 14 14 14 12
1-1/2 14 14 14 14 12
2 14 14 14 12 12
3 14 14 12 12 10

Трехфазный (208 В) — Руководство по выбору размера провода*
HP Длина кабеля
До 30 футов 31–50 футов 51–75 футов 76–100 футов 101–150 футов
1/2 14 14 14 14 14
3/4 14 14 14 14 14
1 14 14 14 14 14
1-1/2 14 14 14 14 14
2 14 14 14 14 14
3 14 14 14 14 12
5 14 14 12 12 10
7-1/2 14 12 10 10 8
10 14 12 10 8 6
15 12 10 8 6 6
20 12 8 8 6 4
25 10 8 6 4 4
Трехфазный (230 В) — руководство по выбору размера провода*
HP Длина кабеля
До 30 футов 31–50 футов 51–75 футов 76–100 футов 101–150 футов
1/2 14 14 14 14 14
3/4 14 14 14 14 14
1 14 14 14 14 14
1-1/2 14 14 14 14 14
2 14 14 14 14 14
3 14 14 14 14 12
5 14 14 12 12 10
7-1/2 14 12 10 10 8
10 14 12 10 8 6
15 12 10 8 6 6
20 12 8 8 6 4
25 10 8 6 4 4
Трехфазный (460 В) — Руководство по выбору размера провода*
HP Длина кабеля
До 30 футов 31–50 футов 51–75 футов 76–100 футов 101–150 футов
1/2 14 14 14 14 14
3/4 14 14 14 14 14
1 14 14 14 14 14
1-1/2 14 14 14 14 14
2 14 14 14 14 14
3 14 14 14 14 14
5 14 14 14 14 14
7-1/2 14 14 14 14 14
10 14 14 14 14 12
15 14 14 14 12 12
20 14 14 14 12 10
25 14 14 12 10 10







*ВНИМАНИЕ: — Информация, представленная в этих таблицах, предназначена только для справки и не предназначена для предоставления полных требований или квалификаций для выбора правильного размера кабеля для проводников различной длины. Требования Национального электротехнического кодекса (NEC) и любых применимых местных норм должны всегда соблюдаться при определении надлежащих размеров проводов. Используйте эту информацию только для справки.

Как найти подходящий размер кабеля и провода? Метрические и имперские системы

Следующее пошаговое руководство покажет вам, как найти правильный размер кабеля и провода или любого другого проводника для установки электропроводки с примерами решений (как в британской, так и в английской системе и системе СИ, т.е. в имперской и метрической системе). соответственно).

Имейте в виду, что очень важно выбрать правильный размер провода при выборе размера провода для электроустановок. Несоответствующий размер провода для больших нагрузок с высоким током может создать хаос, который приведет к выходу из строя электрооборудования, опасному пожару и серьезным травмам.

Содержание

Падение напряжения в кабелях

Мы знаем, что все проводники, провода и кабели (кроме сверхпроводников) имеют некоторое сопротивление.

Это сопротивление прямо пропорционально длине и обратно пропорционально диаметру проводника, т.е. , в этом проводнике происходит падение напряжения. Как правило, падением напряжения можно пренебречь для проводов небольшой длины, но в случае проводов меньшего диаметра и большой длины мы должны учитывать значительные падения напряжения для правильной установки проводки и управления нагрузкой в ​​будущем.

В соответствии с правилом IEEE B-23 , в любой точке между клеммой питания и установкой, Падение напряжения не должно превышать 2,5% от обеспеченного (питающего) напряжения .

Related Posts :

  • Как найти правильный размер автоматического выключателя? Калькулятор выключателя и примеры
  • Как определить напряжение и силу тока выключателя, вилки, розетки и розетки
  • Как рассчитать размер кабеля для двигателей LT и HT?

Пример:

Если напряжение питания составляет 220 В переменного тока, то значение допустимого падения напряжения должно быть;

  • Допустимое падение напряжения = 220 x (2,5/100) = 5,5 В

Аналогично, если напряжение питания составляет 120 В переменного тока, допустимое падение напряжения должно быть не более 3 В (120 В x 2,5%).

В цепях электропроводки падение напряжения также происходит от распределительного щита к различным подцепям и конечным подцепям, но для подцепей и конечных подцепей значение падения напряжения должно составлять половину допустимого падения напряжения (т. е. 2,75 В). 5,5 В, как рассчитано выше)

Обычно падение напряжения в таблицах описывается в Ампер на метр (А/м) например. каково будет падение напряжения в кабеле длиной один метр, по которому течет ток в один ампер?

Существует два метода определения падение напряжения в кабеле , о котором мы поговорим ниже.

В SI ( Международная система и метрическая система ) падение напряжения описывается как ампер на метр (А/м) .

В FPS (система футо-фунтов) падение напряжения описывается исходя из длины, которая составляет 100 футов.

  • Обновление : теперь вы также можете использовать следующие электрические калькуляторы, чтобы найти Падение напряжения и размер провода в американском калибре 9системы 0025.
  1. Калькулятор размеров электрических проводов и кабелей (медь и алюминий)
  2. Калькулятор размеров проводов и кабелей в AWG
  3. Калькулятор падения напряжения в проводах и кабелях

Таблицы и схемы для правильного сечения кабелей и проводов

Ниже приведены важные таблицы, которым вы должны следовать, чтобы определить правильный размер кабеля для монтажа электропроводки.

Нажмите на изображение, чтобы увеличить

Нажмите на изображение, чтобы увеличить

Нажмите на изображение, чтобы увеличить

Нажмите на изображение, чтобы увеличить

Как найти падение напряжения в кабеле?

Чтобы найти падение напряжения в кабеле, выполните простые шаги, указанные ниже.

  • Прежде всего, найдите максимально допустимое падение напряжения.
  • Теперь найдите ток нагрузки.
  • Теперь в соответствии с током нагрузки выберите правильный кабель (чей номинальный ток должен быть ближайшим к расчетному току нагрузки) из таблицы 1.
  • Из таблицы 1 найдите падение напряжения в метрах или 100 футах (какую систему вы предпочитаете) в соответствии с ее номинальным током.

(Сохраняйте спокойствие 🙂 Мы будем использовать как методы, так и системы для определения падения напряжения (в метрах и 100 футах) в нашем решенном примере для всей проводки электроустановки).

  • Теперь с помощью по формулам рассчитайте падение напряжения для фактической длины электропроводки в соответствии с ее номинальным током.

(Фактическая длина цепи x падение напряжения на 1 м) /100 ===> чтобы найти падение напряжения на метр.
(Фактическая длина цепи x падение напряжения на расстоянии 100 футов) /100 ===> для определения падения напряжения на расстоянии 100 футов.

  • Теперь умножьте рассчитанное значение падения напряжения на коэффициент нагрузки где;

Коэффициент нагрузки = ток нагрузки, потребляемый кабелем/номинальный ток кабеля, указанный в таблице.

  • Это значение падения напряжения в кабелях при протекании по ним тока нагрузки.
  • Если расчетное значение падения напряжения меньше, чем значение, рассчитанное на шаге (1) (Максимально допустимое падение напряжения), то сечение выбранного кабеля является правильным
  • Если расчетное значение падения напряжения больше, чем значение, рассчитанное в шаге (1) (Максимально допустимое падение напряжения), рассчитать падение напряжения для следующего (большего по сечению) кабеля и так далее, пока рассчитанное значение падения напряжения не станет равным меньше максимально допустимого падения напряжения, рассчитанного на шаге (1).

Похожие сообщения:

  • Как определить размер заземляющего проводника, заземляющего провода и заземляющих электродов?
  • Как сделать электрическое заземление? – Методы и типы заземления и заземления (шаг за шагом)
  • Как управлять одной лампой из двух или трех мест?

Как определить правильный размер кабеля и провода для заданной нагрузки?

Ниже приведены решенные примеры, показывающие, как найти правильный размер кабеля для заданной нагрузки.

Сечение кабеля для данной нагрузки можно найти с помощью различных таблиц, но следует помнить и соблюдать правила падения напряжения.

При определении сечения кабеля для заданной нагрузки учитывают следующие правила.

Для данной нагрузки, кроме известного значения тока, должно быть 20% дополнительного запаса тока для дополнительных, будущих или аварийных нужд.

От счетчика электроэнергии к распределительному щиту, падение напряжения должно быть 1,25% и для конечной подцепи падение напряжения не должно превышать 2,5% от напряжения питания.

Учитывайте изменение температуры, при необходимости используйте температурный коэффициент (Таблица 3)

Также учитывайте коэффициент нагрузки при определении размера кабеля

При определении размера кабеля учитывайте систему электропроводки, т.е. в открытой системе электропроводки , температура будет низкой, но в кабелепроводе температура повышается из-за отсутствия воздуха.

  • Примечание. Учитывайте фактор разнообразия при монтаже электропроводки при выборе правильного размера кабеля для монтажа электропроводки

Related Posts:

  • Как рассчитать номинал резистора для светодиодов (с разными типами схем светодиодов)
  • Как найти неисправности в кабелях? Неисправности кабеля, типы и причины
  • Почему коаксиальные кабели имеют высокую изоляцию?

Решенные примеры правильного размера провода и кабеля

Ниже приведены примеры определения правильного размера кабеля для монтажа электропроводки, которые облегчат понимание метода «как определить правильный размер кабеля для заданная нагрузка».

Пример 1 …

(имперская, британская или английская система)

Для прокладки электропроводки в здании общая нагрузка составляет 4,5 кВт, а общая длина кабеля от счетчика энергии до распределительного щита вспомогательной цепи составляет 35 футов. Напряжение питания 220 В, температура 40°C (104°F). Найдите наиболее подходящий размер кабеля от счетчика электроэнергии к подцепи, если проводка проложена в кабелепроводах.

Решение:-

  • Общая нагрузка = 4,5 кВт = 4,5 x 1000 Вт = 4500 Вт
  • 20% дополнительная нагрузка = 4500 x (20/100) = 900 Вт
  • Общая нагрузка = 4500 Вт + 900 Вт = 5400 Вт
  • Общий ток = I = P/V = 5400 Вт / 220 В = 24,5 А

Теперь выберите сечение кабеля для тока нагрузки 24,5 А (из таблицы 1), которое составляет 7/0,036 (28 ампер). Это означает, что мы можем использовать кабель 7/0,036 в соответствии с таблицей 1.

Теперь проверьте выбранный кабель (7/0,036) с температурным коэффициентом в таблице 3, таким образом, температурный коэффициент равен 0,9.4 (в таблице 3) при 40°C (104°F) и пропускной способности по току (7/0,036) составляет 28А, следовательно, допустимая по току этого кабеля при 40°C (104°F) будет;

Номинальный ток для 40°C (104°F) = 28 x 0,94 = 26,32 А.

Поскольку расчетное значение ( 26,32 А ) при 40°C ( 104°F ) меньше, чем допустимая нагрузка по току кабеля (7/0,036), которая составляет 28A , поэтому этот размер кабеля ( 7/0,036 ) также подходит по температуре.

Теперь найдите падение напряжения на 100 футов для этого (7/0,036) кабеля из таблицы 4 , которая равна 7V , Но в нашем случае длина кабеля составляет 35 футов. Следовательно, падение напряжения для кабеля длиной 35 футов будет равно;

Фактическое падение напряжения на 35 футов = (7 x 35/100) x (24,5/28) = 2,1 В

Допустимое падение напряжения = (2,5 x 220)/100 = 5,5 В

Здесь Фактическое падение напряжения (2,1 В) меньше максимально допустимого падения напряжения 5,5 В. Следовательно, подходящий и наиболее подходящий размер кабеля составляет (7/0,036) для данной нагрузки для установки электропроводки.

  • Сообщение по теме: Как подключить автоматический и ручной переключатели и переключатели? (1 и 3 фазы)
Пример 2 …

(СИ / Метрическая / Десятичная система)

Какой тип и размер кабеля подходит для данной ситуации

  • Нагрузка = 5,8 кВт
  • Вольт = 230В АВ
  • Длина цепи = 35 метров
  • Температура = 35°C (95°F)

Решение:-

Нагрузка = 5,8 кВт = 5800 Вт

напряжение = 230V

Ток = I = P/V = 5800/230 = 25,2A

20%.

Общий ток нагрузки = 25,2 А + 5 А = 30,2 А

Теперь выберите размер кабеля для тока нагрузки 30,2 А (из таблицы 1), что составляет 7/1,04 (31 ампер). Это означает, что мы можем использовать кабель 7/0,036 в соответствии с таблицей 1 .

Теперь проверьте выбранный кабель (7/1,04) с температурным коэффициентом в таблице 3, таким образом, температурный коэффициент равен 0,9. 7 (в таблице 3) при 35°C (95°F) и допустимой нагрузке по току (7/1,04) составляет 31 А, следовательно, допустимая по току этого кабеля при 40°C (104°F) будет;

Номинальный ток для 35°C (95°F) = 31 x 0,97 = 30 А.

Поскольку расчетное значение (30 А) при 35°C (95°F) меньше, чем допустимая нагрузка по току кабеля (7/1,04), которая составляет 31 А, поэтому этот размер кабеля (7/1,04) также подходит по температуре.

Теперь найдите падение напряжения на амперметр для этого (7/1,04) кабеля из (Таблица 5), которое составляет 7 мВ. Но в нашем случае длина кабеля составляет 35 метров. Следовательно, падение напряжения для 35-метрового кабеля составит:

Фактическое падение напряжения для 35meter =

= MV x I x L

= (7/1000) x 30 × 35 = 7,6 В

и Допустимое выпадение напряжения = (2,5 x 2004 и Допустимое напряжение = (2,5 x 230 и . )/100 = 5,75 В

Здесь фактическое падение напряжения (7,35 В) больше, чем максимально допустимое падение напряжения 5,75 В. Следовательно, это не подходящий размер кабеля для данной нагрузки. Поэтому мы выберем следующий размер выбранного кабеля (7/1,04), который равен 7/1,35, и снова найдем падение напряжения.

Согласно таблице (5) номинальный ток 7/1,35 составляет 40 ампер, а падение напряжения на амперметр составляет 4,1 мВ (см. таблицу (5)). Следовательно, фактическое падение напряжения для 35-метрового кабеля будет равно;

Фактическое падение напряжения на 35 м =

= мВ x I x L

(4,1/1000) x 40×35 = 7,35 В = 5,74 В

5 допустимое падение напряжения. Так что это наиболее подходящий и подходящий кабель или провод размером .

Related Posts:

  • Как подключить портативный генератор к домашней сети — 4 метода
  • Как подключить автоматический ИБП/инвертор к домашней системе электроснабжения?

Пример 3

В здании подключены следующие нагрузки:-

Подцепь 1

  • по 2 лампы по 1000Вт и 9000Вт
  • 4 вентилятора по 80 Вт
  • 2 телевизора по 120 Вт

Подсхема 2

  • 6 ламп по 80 Вт и
  • 5 розеток по 100 Вт
  • 4 лампы по 800 Вт

Если напряжение питания составляет 230 В переменного тока, то вычислить ток цепи и Размер кабеля для каждой подсхемы ?

Решение:-

Общая нагрузка подцепи 1

= (2 x 1000) + (4 x 80) + (2×120)

= 2000 Вт + 320 Вт = 5 9

Ток для подконтура 1 = I = P/V = 2560/230 = 11,1 А

Общая нагрузка подконтура 2

= (6 x 80) + (5 x 100) + ( 4 x 800)

= 480 Вт + 500 Вт + 3200 Вт= 4180 Вт

Ток для подцепи 2 = I = P/V = 4180/230 = 18,1 А

  • , поэтому для подцепи рекомендуется кабель

    1 = 3/0,029 ” ( 13 А ) или 1/1,38 мм ( 13 А )

    Кабель, рекомендуемый для подцепи 2 = 7/0,029 ” ( 21 А ) или 7/0,85 мм (24 А)

    A + 18,1 A = 29,27 A

    So кабель рекомендуется для главной цепи = 7/0,044″ (34 А) или 7/1,04 мм (31 А 4)

    • Таблица американского калибра проводов «AWG» — размер провода и допустимая нагрузка Таблица
    • Калькулятор американского калибра проводов (AWG) – таблица и таблица размеров AWG
    • Калькулятор стандартного калибра проводов «SWG» — таблица и таблица размеров SWG

    Пример 4

    Трехфазный асинхронный двигатель с короткозамкнутым ротором мощностью 10 л. с. (7,46 кВт) непрерывного действия с пуском по схеме звезда-треугольник подключается к источнику питания 400 В тремя одножильными кабелями из ПВХ, проложенными в кабелепроводе от 250 футов (76,2 м) вдали от платы плавких предохранителей. Его полный ток нагрузки составляет 19A. Средняя летняя температура в электропроводке составляет 35°C (95°F). Рассчитать размер кабеля для двигателя?

    Решение:-

    • Нагрузка двигателя = 10 л.с. = 10 x 746 = 7460 Вт *(1 л.с. = 746 Вт)
    • Напряжение питания = 400 В (3 фазы)
    • Длина кабеля = 250 футов (76,2 м)
    • Ток полной нагрузки двигателя = 19 А
    • Температурный коэффициент для 35°C (95°F) = 0,97 (из таблицы 3)

    Теперь выберите размер кабеля для тока двигателя при полной нагрузке 19 А (из таблицы 4), который составляет 7/0,36 дюйма (23 ампера) *(помните, что это 3-фазная система, т. е. 3-жильный кабель) и напряжение падение составляет 5,3 В на 100 футов. Это означает, что мы можем использовать кабель 7/0,036 согласно таблице (4).

    Теперь проверьте выбранный кабель (7/0,036) с температурным коэффициентом в таблице (3), таким образом, температурный коэффициент составляет 0,97 (в таблице 3) при 35°C (95°F) и пропускной способности по току (7/0,036). ») составляет 23 ампера, следовательно, допустимая нагрузка по току этого кабеля при 40°C (104°F) будет:

    Номинальный ток для 40°C (104°F) = 23 x 0,97 = 22,31 А.

    Поскольку расчетное значение (22,31 А) при 35°C (95°F) меньше, чем допустимая нагрузка по току (7/0,036) кабеля, которая составляет 23 А, поэтому этот размер кабеля (7/0,036) подходит и по температуре.

    Коэффициент нагрузки = 19/23 = 0,826

    Теперь найдите падение напряжения на 100 футов для этого (7/0,036) кабеля из таблицы (4), которое составляет 5,3 В. Но в нашем случае длина кабеля составляет 250 В. ноги. Следовательно, падение напряжения для кабеля длиной 250 футов будет равно;

    Фактическое снижение напряжения для 250Feet = (5,3 x 250/100) x 0,826 = 10,94 В

    и максимум Допустимое напряжение = (2,5/100) x 400V = 10 В

    ЗДЕСЬ Падение напряжения (10,94 В) больше, чем максимально допустимое падение напряжения 10 В. Следовательно, это не подходящий размер кабеля для данной нагрузки. Поэтому мы выберем следующий размер выбранного кабеля (7/0,036), который равен 7/0,044, и снова найдем падение напряжения. Согласно таблице (4) номинальный ток 7/0,044 составляет 28 ампер, а падение напряжения на каждые 100 футов составляет 4,1 В (см. таблицу 4). Следовательно, фактическое падение напряжения для кабеля длиной 250 футов будет равно;

    Фактическое падение напряжения на 250 футов =

    = Падение напряжения на 100 футов x длина кабеля x коэффициент нагрузки = (2,5/100) x 400 В= 10 В

    Фактическое падение напряжения меньше максимально допустимого падения напряжения. Таким образом, это наиболее подходящий и подходящий размер кабеля для монтажа электропроводки в данной ситуации.

    Таблица размеров проводов NEC 310.15(B)(16) (ранее Таблица 310.16) и Таблица

    NEC (Национальный электротехнический кодекс) Таблица 310.15(B)(16) (ранее Таблица 310.16) – 310.60 – СТАТЬЯ 310 – Проводники для общей проводки и допустимая сила тока проводников и размеры проводов на основе AWG (американский калибр проводов).

    310.60               СТАТЬЯ 310 — ПРОВОДНИКИ ДЛЯ ОБЩЕЙ ЭЛЕКТРОПРОВОДКИ
    Таблица 310.15(B)(16) (ранее Таблица 310.16) Допустимая сила тока изолированных проводников с номинальным напряжением до 2000 В включительно, от 60°C до 90°C (от 140°F до 194°F), не более трех токонесущих проводников в кабелепроводе, кабеле или земле (непосредственно закопанных), при температуре окружающей среды 30°C (86°F)*
    Размер AWG или kcmil Номинальная температура проводника [см. Таблицу 310.104(A)] Размер AWG или kcmil
    60°C (140°F) 75°C (167°F) 90°C (194°F) 60°C (140°F) 75°C (167°F) 90°C (194°F)
    Типы TW, UF Типы RHW, THHW, THW, THWN, XHHW, USE, ZW Типы TBS, SA, SIS, FEP, FEPB, MI, RHH, RHW-2, THHN, THHW,

    THW-2, THWN-2, USE-2, XHH, XHHW,

    XHHW-2, ZW-2

    Типы TW, UF Типы RHW, THHW, THW, THWN, XHHW, ПРИМЕНЕНИЕ Типы TBS, SA, SIS, THHN, THHW,

    THW-2, THWN-2, RHH, RHW-2, USE-2, XHH, XHHW, XHHW-2, ZW-2

    МЕДЬ АЛЮМИНИЙ ИЛИ АЛЮМИНИЙ, ПОКРЫТЫЙ МЕДЬЮ
    18** 14
    16** 18
    14** 15 20 25
    12** 20 25 30 15 20 25 12**
    10** 30 35 40 25 30 35 10**
    8 40 50 55 35 40 45 8
    6 55 65 75 40 50 55 6
    4 70 85 95 55 65 75 4
    3 85 100 115 65 75 85 3
    2 95 115 130 75 90 100 2
    1 110 130 145 85 100 115 1
    1/0 125 150 170 100 120 135 1/0
    2/0 145 175 195 115 135 150 2/0
    3/0 165 200 225 130 155 175 3/0
    4/0 195 230 260 150 180 205 4/0
    250 215 255 290 170 205 230 250
    300 240 285 320 195 230 260 300
    350 260 310 350 210 250 280 350
    400 280 335 380 225 270 305 400
    500 320 380 430 260 310 350 500
    600 350 420 475 285 340 385 600
    700 385 460 520 315 375 425 700
    750 400 475 535 320 385 435 750
    800 410 490 555 330 395 445 800
    900 435 520 585 355 425 480 900
    1000 455 545 615 375 445 500 1000
    1250 495 590 665 405 485 545 1250
    1500 525 625 705 435 520 585 1500
    1750 545 650 735 455 545 615 1750
    2000 555 665 750 470 560 630 2000
    •    *См.
      Кабель для подключения 380 вольт 15 квт: Подключение 15 кВт в частный дом. Схема подключения
