Кабель ввг расшифровка аббревиатуры: расшифровка, технические характеристики и способы прокладки

расшифровка, технические характеристики и способы прокладки

Для построения электрических сетей внутри и снаружи зданий можно использовать применять кабель ВВГ – стандартного типа или любых других модификаций. Данное изделие идеально подходит для цепей переменного тока, напряжение которых не превышает 1000 В. Востребованность и распространенность ВВГ связаны с огромным разнообразием видов и возможностей его применения.

Содержание

• Область применения и предназначение
• Расшифровка и виды
  • Модификации оболочки
  • Число токоведущих жил и их форма
• Основные характеристики
  • Конструктивные особенности
  • Вес
  • Поперечное сечение
  • Технические и эксплуатационные показатели
  • Длительно допустимый ток
• Способы прокладки кабеля
  • Открытое положение
  • Скрытый вариант
  • Расположение под землёй
• Сравнение кабелей ВВГ, ВВГНГ, ВВГНГ-LS

Область применения и предназначение

Изделие активно эксплуатируется при прокладке, замене или ремонте электрической проводки в жилых домах, квартирах и на рабочих предприятиях. Оно отвечает всем современным требованиям к электрической и пожарной безопасности, характеризуется невысокой стоимостью. Помимо кабеля, используемого в сетях переменного тока частотой 50 Гц, производятся специальные типы ВВГ, которые можно эксплуатировать при 100 Гц. Таким образом, провод может работать в сетях с одной или тремя фазами, расположенных внутри помещений или снаружи зданий. В последнем случае обязательна дополнительная защита в виде прочных труб, металлорукавов, кабель-каналов или лотков.

ВВГ не предназначен для прокладки под землей: из-за отсутствия брони уже спустя несколько месяцев изделие выйдет из строя. При сильном желании сделать это потребуется качественная гофрированная труба или монтаж кабельной канализации.

Сфера использования провода зависит от конкретной модификации, которая указывает на материал изготовления токоведущих жил, изоляционного слоя и наружной оболочки.

Расшифровка и виды

Поскольку в аббревиатуре ВВГ на первом месте отсутствует буква «А», то жилы изготавливаются не из алюминия, а из меди. Две буквы «В» указывают на то, что оболочка каждой отдельной жилы и внешняя изоляция кабеля в целом производятся из поливинилхлорида. Стоящая на последней позиции буква «Г» говорит о том, что провод – голый, на нем нет брони или другой вспомогательной защиты. Именно поэтому востребованы дополнительные средства при наружной прокладке.

Модификации оболочки

ВВГ имеет огромное количество разнообразных модификаций. При этом аббревиатура дополняется буквами латиницы и/или кириллицы. С точки зрения конструкции, кабель идентичен независимо от модификации. В его состав добавляются определенные вещества, усиливающие те или иные свойства.

Подробнее о популярных модификациях ВВГ:

1. ВВГнг. Приставка «нг» указывает на то, что данная модель кабеля является негорючей. В ПВХ-оболочку добавляют особые ингредиенты, не распространяющие горение. Кабель не будет гореть сам по себе и не поддерживает процесс даже в случае групповой прокладки с другими проводами.
2. ВВГнг LS – разновидность негорючего ВВГ, который при воздействии огня выделяет минимальное количество дыма.
3. ВВГнг LSLTx. Такой провод, помимо минимального выделения дыма, не выбрасывает в окружающую среду токсичные вещества. Изделие не загорится при воздействии огня в течение продолжительного времени, благодаря чему может использоваться в системах аварийного освещения или на участках, где предъявляются высокие требования к пожарной безопасности. К таковым можно отнести медицинские и детские учреждения.
4. ВВГнг HF – кабель, оболочки которого не содержат галогенных веществ, в том числе хлора. В результате при выделении дым (пусть и в минимальном количестве) не содержит токсинов.
5. ВВГнг FRLS – вариант ВВГ, характеризующийся наибольшей устойчивостью к огню и предназначенный для группового монтажа. Кабель не будет возгораться даже при воздействии открытого огня (до трех часов). Возможным это стало благодаря содержанию слюды в защитной оболочке. В процессе горения выделяется минимум дыма.
6. ВВГ-Пнг – плоский силовой провод с двумя или тремя жилами.

Подводя итог, отметим, что в конструкцию любой разновидности ВВГ-кабеля заложена поливинилхлоридная оболочка, не поддерживающая горения при индивидуальном монтаже. Для групповой прокладки требуется подбирать иные модели с приставкой «нг».

Число токоведущих жил и их форма

Независимо от модификации, ВВГ может изготавливаться с разным количеством проводников – от двух до шести штук. При этом существуют одножильные и многожильные провода сечением 1,5-250 кв. мм. В магазинах можно найти вариации ВВГ с нулевым и защитным проводами. Их отличают уменьшенный диаметр и характерная окраска синим цветом.

Также варьируется форма жил – круглая или сегментная. Последние производятся для провода огромного сечения, чтобы уменьшить диаметр. В случае применения круглых токоведущих жил все промежутки заполняются с помощью пластиката. В модели ВВГнг небольшого диаметра (до 25 мм) заполнение может отсутствовать.

Основные характеристики

Рассмотрим основные технико-эксплуатационные характеристики, определяющие назначение и спецификацию ВВГ-кабеля.

Конструктивные особенности

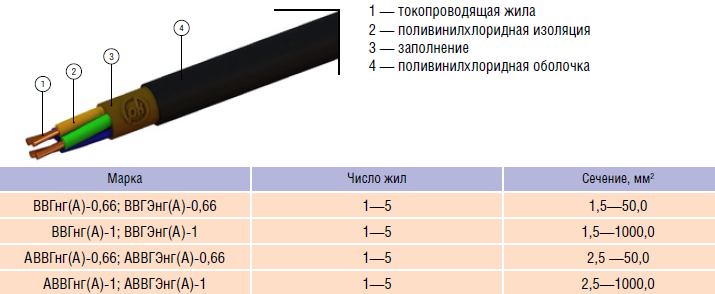

Стандартный ВВГ состоит из нескольких токоведущих жил круглого сечением, каждая из которых имеет индивидуальный изоляционный слой из поливинилхлорида. Чтобы исключить механические повреждения всего кабеля в целом, он покрывается защитной оболочкой, изготавливаемой из идентичного материала.

Визуально определить разницу между ВВГ и ВВГнг практически нереально. Их конструкция одинаковая, но защитная оболочка у второй разновидности в меньшей степени подвержена горению независимо от обстоятельств. Таким образом, ВВГнг может использоваться не только для индивидуальной прокладки, но и при групповом монтаже.

Более принципиальными кажутся отличия между ВВГнг и ВВГнг LS. Данные виды кабеля нельзя использовать как взаимозаменяемые. Их эксплуатация возможна при строгом соответствии установленным требованиям и условиям. Строение модификации ВВГнг LS куда более сложное:

• моножильные или многожильные проводники первого или второго класса, имеющие круглое или сегментное сечение;
• изоляция из ПВХ, не поддерживающего горение;
• скрутка из двух-пяти жил;
• заполнение в виде негорючего поливинилхлоридного пластиката;
• ПВХ-оболочка, выдерживающая воздействие высоких температур и открытого огня;
• двухжильные кабели выпускаются с проводниками одинакового сечения;
• если токоведущих жил больше, то одна из них может быть меньше по сечению (нулевой или заземляющий провод).

Выбор между ВВГнг и ВВГнг LS зависит от конкретного места прокладки и условий эксплуатации. Если риск возгорания достаточно высок, то в идеале нужно отдать предпочтение модификации кабеля негорючего типа с минимальным выделением дыма, газа и токсичных веществ (на что указывают латинские буквы LS).

Вес

Вес кабеля будет отличаться в зависимости от сечения выбранной модели. В среднем масса ВВГнг протяженностью 1 км колеблется от 30 до 10 250 кг.

В таблице ниже указана зависимость веса от количества жил, номинального сечения каждой из них и наружного диаметра кабеля:

Поперечное сечение

Поперечное сечение одной жилы в кабеле ВВГ может варьироваться от 1,5 до 240 кв. мм. В продаже чаще всего можно встретить изделия, в которых данная величина не превышает 35 кв. мм. Более габаритную продукцию придется заказывать через производителя или поставщика.

ВВГ выпускаются с разным количеством жил (обычно не более пяти, но встречаются и по шесть). Сразу после трех заглавных букв указывается количество жил и их сечение (например, ВВГ 4×3,5).

Конструкция некоторых моделей подразумевает наличие нулевого или заземляющего провода. Существуют варианты, в которых вспомогательный проводник выпускается такого же сечения, что и остальные токоведущие жилы. Не реже можно найти ВВГ с заземляющим или нулевым проводом уменьшенной величины. Однако в большинстве случаев уменьшают именно «землю».

Если на защитном проводнике сечение меньше, то он помечается символами «+1» (например, ВВГ 4×3,5+1 – четыре провода по 3,5 кв. мм и один на шаг меньше – 2,5 кв. мм). Такой кабель является стандартизированным наравне с остальными.

Технические и эксплуатационные показатели

Кабель ВВГ применяется для построения электрических линий, работающих при температуре воздуха от -50 до +50 гр. Цельсия. В процессе прокладки она может быть не ниже -15. Для одножильных проводов радиус изгиба равен не менее десяти наружных диаметров изделия, многожильных – от 7,5 и выше.

Из остальных эксплуатационных параметров выделим следующие:

• эксплуатационный срок – до 30 лет;
• максимальная температура при продолжительном воздействии – +70 гр. Цельсия;
• максимальная температура при коротком замыкании – +160 гр. Цельсия не более четырех секунд;
• максимальная температура при аварийном режиме – до +80 гр. Цельсия.

Сопротивление на жилах кабеля не должно превышать значения, указанных в таблице ниже:

Длительно допустимый ток

Выбирая сечения кабеля, в идеале нужно ориентироваться не на сопротивление жилы, а на величину максимально допустимого тока. Она зависит от числа жил, их сечения и выбранного способа монтажа (открытая или закрытая прокладка).

Ознакомьтесь с таблицей ниже, в которой представлена зависимость длительно допустимых токов от количества и сечения жил.

Провод марки ВВГ может эксплуатироваться в сетях переменного тока 600 или 1000 В.

Способы прокладки кабеля

Фактически любой кабель может прокладываться двумя способами – открытым и скрытым. Но существуют более специфичные разновидности монтажа, включая формирование воздушных и подземных ЛЭП.

Открытое положение

В соответствии с технико-эксплуатационными характеристиками, заявленными в техническом паспорте кабеля, открытая прокладка возможна на сооружениях и поверхностях, изготовленных из негорючих или трудногорючих материалов. К ним относятся бетон, штукатурка, кирпич, гипсовые изделия и т. д.

Открытый монтаж допустим на подвесных сооружениях при использовании специального троса (по воздуху). Важно грамотно подобрать стальной прут, который исключит провисания, растяжение и другие последствия механического воздействия и нагрузки на кабель своим весом.

Если кабель может быть поврежден при механическом воздействии, то понадобится дополнительная защита. В случае прокладки открытым методом по деревянной конструкции, не поддерживающей горения, следует использовать специальные гофрированные трубы, металлические рукава, кабель-каналы, лотки.

Скрытый вариант

Данный метод монтажа линий электрической передачи наиболее распространен в жилых комнатах. ВВГ может прокладываться в пустотах стен, прятаться под штукатуркой и другими отделочными материалами. При этом желательно подбирать те из них, которые не поддерживают горения.

Поскольку угроза механических повреждений при скрытой прокладке минимальна, поэтому использование дополнительной защиты не требуется. Исключение из правил – монтаж провода в пустотах стен в деревянных домах. В таком случае понадобятся гофрированные трубы и другие негорючие защитные изделия. Для организации скрытой проводки нужно ориентироваться на нормативные документы и ГОСТ, в которых четко прописаны правила монтажа ВВГнг-кабеля.

Расположение под землёй

Без специальных защитных компонентов прокладка ВВГ-кабеля под землей недопустима. Это связано с тем, что конструкция провода не подразумевает использование вспомогательных средств в виде брони. Поэтому, если нет альтернативных вариантов прокладки, придется применять герметичные коробы, сформировав конструкции и эстакады. Для повышения безопасности можно построить тоннели и кабельные канализации.

Сравнение кабелей ВВГ, ВВГНГ, ВВГНГ-LS

В таблице ниже представлено сравнение технико-эксплуатационных характеристик основных разновидностей кабеля ВВГ:

Подводя итог, отметим, что медный провод ВВГнг-LS – лучший вариант для эксплуатации в жилых помещениях или офисах, где постоянно трудятся люди. Модификация ВВГнг, хоть и отвечает многим требованиям пожарной безопасности (в том числе не распространяет огонь при групповом монтаже), но в идеале должна использоваться лишь при наружной установке или в стационарном оборудовании, расположенном за пределами зданий. Это касается даже промышленных объектов. Стандартный ВВГ выделяет много дыма и токсичных веществ, что будет фатальным для человека и изготавливаемой продукции.

Кабель ВВГ. Расшифровка, характеристики, применение

Пожалуй, самый популярный кабель на рынке кабельно-проводниковой продукции был и остается кабель ВВГ. Данный кабель широко применяют как в строительстве и промышленности, так и в частном секторе. И неспроста: данный кабель имеет множество типоразмеров, является удобным для разного рода монтажных и строительных работ в помещениях любого типа и, несмотря на все эти достоинства, его стоимость довольно невысока, если сравнивать с конкурентами.

Расшифровка названия ВВГ

Медный или алюминиевый кабель?

Если в маркировке кабеля стоит первой буква «А», то кабель алюминиевый, во всех остальных случаях — медный.

Первая «В» в аббревиатуре

У кабеля поливинилхлоридная изоляция (ПВХ пластикат).

Вторая «В» в аббревиатуре

Кабель также имеет защитную оболочку из поливинилхлорида.

Буква «Г» в аббревиатуре

У кабеля, в маркировке которого присутствует эта буква, отсутствует защитная броня.

Другие буквенные обозначения в наименовании кабеля

В названии также могут присутствовать другие обозначения, идущие после основных:

•
  Зп/з(заполнен) означает заполненность пространства между оболочкой и жилами;

•
  Ож(однопроволочная жила) — кабель выполнен из однопроволочной жилы;

•
  Нг(негорючий) указывает на степень негорючести;

•
  Буква «П» в конце аббревиатуры говорит о том, что кабель плоский.

После обозначения «нг» могут встретиться также символы, раскрывающие дополнительные свойства негорючести, такие как:

•
  LS(Low Smoke) кабель с пониженным дымо- и газовыделением;

•
  HF(Halogen Free) без галогенов, кабель не выделяет коррозионно-активные продукты;

•
  FRLS(Fire Resistance Low Smoke) огнестойкий кабель с пониженным дымо- и газовыделением.

Структура жил кабеля

Кабель ВВГ имеет разнообразную структуру, так что вы можете встретить ВВГ с одной, двумя, тремя или более жилами(до 5 включительно). Отличие одножильных кабелей от многожильных состоит в гибкости. Например, одножильный кабель, относящийся к классу гибкости 1, менее гибкий, чем многожильный с классом гибкости 2. Причем цена на второй будет ненамного выше.

Не стоит путать структуру жил и проволок кабеля. Силовые кабели ВВГ могут иметь как однопроволочную, так и многопроволочную структуру, которую определяет форма и сечение жил кабеля:

Что значит «фасонная» жила?

Если о круглых жилах кабеля слышали все, то о значении фасонных знают немногие. Фасонная жила — это жила любой формы, кроме круглой.

Характеристики кабеля ВВГ

Хранить кабель лучше в сухом помещении, срок эксплуатации также может увеличиться, если избегать попадание влаги на кабель.

Для кабеля ВВГ допустимы следующие сроки эксплуатации:

Применение кабеля ВВГ

Основной областью применения ВВГ являются сети электричества с напряжением от 0,66 кВ и менее 1 кВ. Кабель рекомендуется для одиночной прокладки линий освещения и электропитания, а также при соблюдении условий огнезащиты, его можно использовать для групповой прокладки.

Из-за отсутствия защиты кабеля ВВГ, его не рекомендуется прокладывать внутрь поверхностей, содержащих горючие или трудногорючие материалы. Его также прокладывают на подвесных конструкциях, но нужно учитывать вес кабеля, чтобы не допустить свободного провисания.

Не рекомендуется открытая прокладка кабеля ВВГ по деревянным конструкциям во избежание механических повреждений. Для дополнительной защиты от повреждений лучше использовать защиту в виде труб, либо прочной гофры.

Возможна скрытая прокладка кабеля ВВГ, но при соблюдении требований к негорючести подстилающей поверхности. Его можно прокладывать под штукатуркой, в нишах или заготовленных кабельных трассах, причем лучшим вариантом для этого рода прокладки будет кабель ВВГнг-П, отличающийся долговечностью и высокой ремонтоспособностью.

ВВГ также широко применяется в обычных жилых помещениях в качестве электропроводки.

Коротко о главном

Кабель ВВГ имеет довольно неплохие характеристики и невысокую цену по сравнению с другими кабелями и, благодаря множеству типоразмеров, является кабелем широкого применения и используется повсеместно.

Продукцию ВВГ с различными типоразмерами по низким ценам вы можете посмотреть и заказать в каталоге нашего интернет-магазина.

Сокращения и описания проводов | Multi/Cable Corporation

Провод

.

Сокращение провода	Описание
АФ	Асбест 302°F. Крепежный провод, 18-10 AWG. Термостойкий, С некоторыми влагостойкими типами.300в. Максимум.
АЛ	Асбест пропитанный до 300В. 257°F, только сухой.
АВА, АВБ и АВЛ	Асбесто-лакированный батист, 194-230°F, сухая с AVL влажным.
Б	Наружная оплетка обычно из стекла.
Звонок	обычно низкого напряжения, обычно 18awg. Никакой резины, только 2 слоя хлопка, скрученных в противоположных направлениях.
С	Два или более многожильных провода с гибкой изоляцией для временного использования. Термореактивный или термопластичный, только для сухого использования. Грубый сервисный провод, но не такой красивый, как «ПО». Утеплитель вдвое толще, но похож на «PO» с верхним слоем из шелка или вискозы. Обычно желто-зеленый плетеный жакет, «Зелено-желтый шнур». Без внешней оболочки проводов, просто скрученные одиночные жилы. Шнур лампы, 2 или более 18-10Awg. (Теперь это термореактивная или термопластичная изоляция с внешним хлопковым покрытием.) Подвесное и портативное использование, не интенсивное использование в сухих местах.
ДБРК	Old Household, двойная проволока с резиновым покрытием и хлопчатобумажной оплеткой. Погода и огнестойкость.
Е	Кабель лифта, 2 или более, 20-2 AWG. Проводники, термореактивные, 3 слоя хлопчатобумажной оплетки с гибкой огнестойкой и влагостойкой нейлоновой оболочкой. Для освещения и управления лифтом в безопасных местах. Может включать кабель связи 20 AWG и/или оптические волокна внутри покрытия, и допускается поддержка через центр изоляции. Обозначение «L.S» = огнезащитный состав с ограниченным дымообразованием.
ЭО	Кабель лифта, такой же, как и выше, но один тип доступен для опасных зон.
ЭТ	Лифтовый кабель, такой же, как E, с вискозной оплеткой на каждой жиле.
ЭТЛБ	То же, что и E, но без оплетки на каждом проводнике. A14
ЭТП	То же, что и E, с плетеными проводниками из вискозы и для опасных зон.
ЭТТ	То же, что и ETP, но без внешней крышки.
ЭВ	Шнур электромобиля. 18 — 500 тысяч кубических миль. Авг. Два или более проводников, а также заземляющие проводники и дополнительные гибридные кабели для передачи данных или сигналов и дополнительные оптоволоконные кабели. Термореактивный материал с опциональной нейлоновой изоляцией и опциональной оплеткой. Наружное покрытие из термореактивного материала. Для зарядки электромобилей во влажных местах и ​​для особо тяжелых условий эксплуатации.
EVJT	То же, что и шнур EV, но калибр от 18 до 12 AWG и более тонкая оболочка. B19
ЕВА	То же, что и шнур EV, но с изоляцией и покрытием из термопластичного эластомера.
ЭВТ	То же, что и шнур EV, но с изоляцией из термопласта.
Ф	Фиксирующая проволока, 90°C.
ФКС	Плоские медные проводники, край к краю для ковра и под полом.
ФЭП	Изоляция из фторированного этиленпропилена, рассчитанная на температуру более 194°F. Только сухой.
ФЭПБ	То же, что FeP, но с наружным покрытием из стекловолокна или асбеста. 392°F. Только сухой.
ФФХ-2	Термостойкая резиновая проволока, гибкие жилы, 167°F. Типы с резиновым покрытием и покрытием из латексной резины.
Г	8Awg до 500 KCMil., 2-6 проводников плюс заземляющие проводники. Портативный термореактивный, масляный Res., Сверхтяжелое использование. Кабель для сцены и гаража.
Н	Более высокая температура тока нагрузки. Может использоваться при температуре 167°F. Максимум.
ВЧ	ECTFE Одножильный или 7-жильный. 18-14 августа. Этиленхлортрифторэтилен. 302°F. Фиксирующий провод.
ХФФ	Многожильный провод ECTFE, такой же, как HF.
ЧЧ	Значительно более высокая температура 194°F. Максимум.
HPD	Нагревательный шнур 18-12 AWG, от 2 до 4 проводников. Только для сухого использования. Термореактивный или термореактивный с проволокой, покрытой асбестом, вместо хлопка, но аналогичен типу С. Покрыт хлопком или вискозой. Не сложное использование.B31
ХПН	Нагревательный шнур, 18-12 AWG., от 2 до 3 проводников. Влажное использование, только легкие нагрузки. Маслостойкий термореактивный материал. Не скрученный.
ГС	Нагревательный шнур, 14-12 AWG., от 2 до 4 проводников. Изоляция из термореактивного материала с хлопковым или термореактивным наружным покрытием, очень жесткое использование.
ХСЖ	То же, что и HS. Но 18 — 12 августа, только жесткое использование.
ХСО	То же, что и HS. с маслостойким наружным покрытием, очень жесткое использование.
ХСЖО	То же, что и HSO, но только жесткое использование. Доступно 18–12 авг.
ХСОО	То же, что и HS. Но с маслостойкими изоляторами Thermoset и маслостойким покрытием Extra Hard Usage.
HSJOO	То же, что и HSOO, но только для тяжелых условий эксплуатации и 18-12 AWG. Доступный.
ИГС	Встроенный газовый прокладочный трос, для наружного применения.
KF-1- и KF-2,	Крепежный провод с ленточной изоляцией, одножильный или 7-жильный, 18-10 AWG. Лента из ароматического полиамида, 392°F. Фиксирующий провод.
КФФ-1- и КФФ-2	Многожильный провод KF, примечание: -1- обозначает 300 В. Максимум.
Л	Свинцовая куртка.
МИ	Кабель с минеральной изоляцией и металлическим экраном. Оксид магния, 194°F или 482°F, в сухих или влажных местах, с наружным покрытием из меди или легированной стали. Минеральная изоляция и экранированный металл.
МТЗ	Влага, тепло и масло Res. Огнестойкий термопласт. Проводка станка во влажных местах 140°F. Или 196°F. В сухих местах с нейлоновой или аналогичной оболочкой.
МВ	Кабель среднего напряжения, твердый диэлектрик 2001 вольт плюс.
Н	Экструдированный нейлон или термопластичный полиэстер, прочный и очень устойчивый к газу и маслу.
НМ	«Romex», неметаллический кабель с бумажной оболочкой между жилами и пластиковой пленкой.
НМТ	См. провод RFH ниже. (Неметаллическая трубка.)
НМЦ	«Romex», неметаллический кабель с прочной пластиковой оболочкой.
О	Неопреновая куртка. См. кабель SO.
П	Rough Service шнур типа пылесоса. Гибкий, но такой же, как у типа «C», с каучуковым покрытием, таким как «POSJ», обе нити которого покрыты внешним слоем ткани.
ПАФ	Перфторалкокси, твердый или 7 нитей, 482°F. Крепежная проволока, 18-14 AWG. никелевая или медная проволока с никелированным покрытием. См. провод PFA.
ПАФФ	Многожильный провод PAF, 302°F.
ПД	18-10 авг. Термореактивная или термопластичная изоляция Хлопковая оплетка и внешнее покрытие из хлопка или вискозы. Подвесная или портативная проводка, сухие места, не жесткое использование. Витой портативный шнур.
ПФ	Фторированный этиленпропилен, крепежная проволока, одножильная или семипроволочная 392°F. 18-14 августа. Фиксирующий провод.
ПФА	Перфторалкокси, 194°F. Для сухих и влажных условий. См. провод PAF.
ПФАХ	Перфторалкокси, 482°F. Только сухой провод, только провод Raceway или Apparatus.
ПФФ	То же, что и провод PF, но многожильный. 302°F.
ПГФ	Фторированный этиленпропилен, стеклянная оплетка. 392°F. Одножильный или семижильный. 18-14 августа. Крепежный провод.
ПГФФ	Многожильный провод PGF, 302°F.
ПО	Шнур для лампы с наружным слоем из шелка или вискозы. Провода не витые, а параллельные. Хлопчатобумажная пряжа, обматывающая круглые скрученные нити; Изоляторы из каучука поверх хлопка, которые изолируют каучук от прилипания к нитям, делая его более гибким. Слой хлопка поверх резины, с оболочкой из вискозы или шелка, закрывающей два провода параллельно.
POSJ	Новая замена для «PO» с резиновой оболочкой, покрывающей оба провода, не изнашивается, как тканевые провода, можно стирать.
СИЗ	Переносной силовой кабель для гаража, 8–500 тыс. смил. От 1 до 6 проводников плюс заземляющие проводники. Изоляция из термопластичного эластомера с наружным покрытием из маслостойкого термопластичного эластомера. Портативное сверхтяжелое использование. Рейтинг для сцены и
ПТФ	Экструдированный политетрафторэтилен, одножильный или семижильный, 18-14 Awg. 482°F. Никелированная или покрытая никелем медная проволока.
ПТФФ	Многожильный провод PTF, 302°F. 18-14 августа.
Р	Резиновая или неопреновая изоляция. (резина лучшего качества) Бытовая проводка.
РФХ-1	Термостойкий, с резиновым покрытием, 167°F. 18 авг. 300в. Крепежный провод, одножильный или семижильный. Также введите «NMT» крепежный провод.
РФХ-2	Термостойкий, провод RFH, 18-16 AWG. 600в. с латексной резиной или каучуковым покрытием. В остальном то же, что и RFH-1
РФХХ-2	(LS) Ограниченно дымостойкий, огнестойкий, сшитый синтетический провод с изоляцией из полимера. Одножильный или многожильный 18-16 AWG. и сшитый синтетический полимер с наружной оболочкой. Без крышки или NMT 194°F. Многожильный кабель и крепежный провод.
Правая сторона	Термореактивный, 167°F. Только сухой и влажный, огнестойкий и влагостойкий. Лучшее качество, лучше, чем провод RH и RP. Для заводов и тому подобное. Влажность рез. & Негорючее неметаллическое покрытие.
РХХ	Термореактивный, 194°F. Только сухой и влажный, огнестойкий и влагостойкий.
РП	Резиновая изоляция высшего качества.
RUH	Термостойкая латексная резина 167°F, только сухая.
РВХ	Огнестойкость, устойчивость к озону и влаге, 167°F. Для сухих и влажных помещений свыше 2000 вольт.
РВХ-2	194°F. Непрерывная термореактивная термореактивная. Для сухих и влажных помещений.
С	Жесткий служебный шнур с двумя или более многожильными проводниками 18–2 AWG. с порцией тканого хлопка между медью и термореактивной изоляцией. Джут или другие «наполнители» скручиваются вместе с проводниками в круглую сборку. Наружная оболочка из высококачественной резины или современного термореактивного материала. Для портативного или подвесного, влажных местах. Особо жесткое использование. Использование сцены и гаража.
СА	Силиконовый каучук или силиконовый асбест, 194°F. Для сухих и влажных помещений. Изоляция из силиконовой резины со стеклом или другим плетеным покрытием. (392°F. Специальное применение)
SBRC	Old Household, Single Резиновая оплетка, покрытая хлопчатобумажной оплеткой.
ЮК	Обозначение «NEC» для кабелей индустрии развлечений и сценического освещения; номинал 600 вольт 8 AWG — 250 KCMmil. 1 или более проводников. Особо жесткое использование. Термореактивная изоляция и внешнее покрытие.
СКЭ	То же, что и SC, с изоляцией из ПВХ или термопластичного эластомера и наружным покрытием.
СКТ	То же, что и SC, с изоляцией из термопласта на основе TPE и наружным покрытием.
SE	Огнестойкий и влагостойкий, жесткий сервисный шнур. 18 -2 авг. 2 или более проводников, используйте метро, ​​сцену и гараж, а не огнестойкие. Изоляция и внешнее покрытие из термопластичного эластомера.
SEO	То же, что и SE, но с маслостойким внешним покрытием.
СЕОО	То же, что и SEO, но также с маслостойкой изоляцией.
СИС	Провод распределительного щита 194°F. Термопласт огнестойкий для распределительных щитов. Синтетическая термостойкая резина. Только сухой.
СЖ	То же, что и S-Cord, с более легкой оболочкой 18-10 Awg. 2-5 проводников, термореактивная изоляция и внешняя оболочка. Юниор Хард Сервисный Шнур.
СЖЭ	То же, что и SJ, с изоляцией из термопластичного эластомера и внешним покрытием.
СЕО	То же, что и SJE, но маслостойкий.
СЖО	То же, что и SJ, но с маслостойким наружным покрытием. То же, что и шнур SO, но с еще более легкой оболочкой.
СЖОО	То же, что и SJO, но также с маслостойкой изоляцией.
СДТ	То же, что и шнур SJ, но с внешней оболочкой и изоляцией из (термопластичных) материалов.
СФ	Силикон 200°C. Фиксирующий провод.
SF 1 или 2	Силиконовый каучук NMT, 392°F. «-1\» соответствует 18 AWG. 300 В. «-2\» соответствует 16-18 AWG. 600в. Одножильный или семижильный. Фиксирующий провод.
SFF 1 или 2	Многожильный провод SF, NMT. 302°F.
СО	Шнур, такой же, как S-корд, термореактивная изоляция с маслостойкой оболочкой из неопрена или аналогичного термореактивного материала. Рассчитан на использование на сцене и в гараже.
СОО	То же, что и SO, с маслостойкой изоляцией
Серийный номер	Провод из синтетического каучука, переименованный в 1947 году в «тип T» из первоначального кодового обозначения 1940 года, термопластичная изоляция, без хлопка, не морозостойкий.
СП	Резина «Zip Cord».
СП-1	Полностью термореактивный параллельный шнур 20–18 AWG, 2 или 3 проводника. Подвесное или портативное использование, влажные места, не жесткое использование. Не скрученный.
СП-2	То же, что SP-1, но 18-16 AWG.
СП-3	То же, что и SP-1, но 18-10 AWG. Для холодильников, комнатных кондиционеров.
СФЭ	Полностью эластомерный (термопластический) параллельный шнур. 20-18 августа. 2 или 3 проводника. В остальном то же, что и шнур SP-1 на 3.
СПТ	«Шнур-молния», шнур для крепления, 2- или 3-жильный, скрученный, в зависимости от сечения и количества проводов. Например: «18-3\» — это 3-жильный провод калибра 18. Изоляция из термопласта. В остальном то же, что и шнур Sp-1 — 3.
СРД	Диапазон или кабель для сушки. 10-4 авг. 3 или 4 проводника. Термореактивная изоляция и внешнее покрытие. Портативный для влажных помещений. 3-жильные версии не скручены.
СРДЭ	То же, что и кабель SRD, но с изоляцией и внешним покрытием из термопластичного эластомера.
СРДТ	То же, что кабель SRD, но с изоляцией из термопласта и внешней оболочкой.
СТ	То же, что и шнур S, но с внешней оболочкой из (термопластичных) материалов. 18-2 авг. 2 и более проводников. Рассчитан на использование на сцене и в гараже.
СВ	То же, что и SJ Cord, но с еще более легкой оболочкой. Шнур пылесоса. 18-16 августа. 2 или 3 проводника. Термореактивная изоляция и покрытие. Не тяжелое использование, подвесной или портативный, влажные места.
СВЭ	То же, что и шнур SV, но с изоляцией и покрытием из термопластичного эластомера.
СВО	То же, что и шнур SV, но с термореактивной изоляцией и маслостойким термореактивным покрытием.
СВТ	То же, что и шнур SV с внешней оболочкой из (термопластика). Материалы.
Т	Провод с изоляцией из термопласта для защиты от температур ниже 32° до 150°F. Шнур с мишурой 140°F,(TP, TS, TPT, TST)
ТА	Термопласт и асбест, 194°F, только для распределительного щита.
ТК	Сигнальный провод, питание и управление.
ТВ	Тройник с водостойкой изоляцией. Не следует закапывать прямо в землю. 140 ° Огнестойкий, термостойкий и влагостойкий термопласт.
ТБС	Термопласт с волокнистой внешней оплеткой, 194°F. Огнестойкий (распределительные щиты).
ТБВП	Тройная оплетка, защищенная от атмосферных воздействий, без использования резины, 3 слоя водонепроницаемого хлопка, используемые для одиночных проводов на открытом воздухе.
Т2	Крепежная проволока, покрытая термопластом, одножильная или 7-проволочная. 140°F. 18-16 августа. Крепежный провод.
ТФЭ	Расширенный политетрафторэтилен. 482°F. Только сухие помещения, проводка аппарата или кабелепровода или открытая проводка, Avl. Только с никелем или медной проволокой с никелевым покрытием.
ТФФ	То же, что и провод Т2, но многожильный, 140°F.
ТФН	Проволока крепежная с покрытием из термостойкого термопласта, одножильная или семипроволочная. 18-16 августа. И нейлоновую куртку или аналогичную, выдерживающую температуру 194°F.
TFNN	То же, что и TFN, но не работает.
THW	TW-Wire 167°F. С более тяжелой термостойкой изоляцией. Сухие и влажные места, огнестойкие. (194°F. Специальное применение в электроразрядном осветительном оборудовании, 1000 Вт при разомкнутых цепях или меньше.)
THHN	Термопласт 194°F. Изоляция с наружной нейлоновой (или эквивалентной) оболочкой Термостойкая, огнестойкая нейлоновая или эквивалентная оболочка. Сухие и влажные места.
THHW	Термопласт 167°F. Мокрые локации. Огнестойкий, термостойкий. (194°F. Сухие места.)
ТФЭ	Экструдированный политетрафторэтилен. 482°F. Сухие зоны только для проводки аппаратов и кабельных каналов или открытой проводки.
THWN	Изоляция из термопласта, 167°F. с внешней нейлоновой (или аналогичной) оболочкой; Огнестойкий, термостойкий и водостойкий.
ТЭП	«Flexalloy — это термопластичный эластомер сверхвысокой молекулярной массы на основе ПВХ от Teknor Apex, Vinyl Division, который позиционируется как «более легкий, более гибкий и более устойчивый к экстремальным холодам», чем кабель, изготовленный из обычных компаундов. Компания Coast Wire and Plastics Technology использует его для создания оболочки новой линейки производимых ими кабелей под названием FlexOLite Touring Cable. Компаунд Flexalloy используется для внутренней изоляции и внешней оболочки. «Одним большим преимуществом винилового ТПЭ Flexalloy для изоляции и облицовки является то, что он весит вдвое меньше, чем резина», — Джим Крисман, вице-президент отдела развлечений. Of Coast Wire (Конструкция кабеля PLSN p77, ноябрь 2003 г. 9)0016
ТПТ	Параллельный шнур-мишура. 27 авг. 2 проводник. Изоляция и покрытие из термопласта. Подключается к прибору мощностью не более 50 Вт и на расстоянии не более 8 футов с помощью специального разъема для влажных помещений и не жесткого, но чрезвычайно гибкого использования. Не витые жилы.
ТС	Шнур с мишурой в оболочке. 27 авг. 2 проводник. Изоляция и покрытие из термореактивного материала, в остальном такие же, как у ТРТ.
ТСТ	То же, что и шнур TS, но с изоляцией и покрытием из термопласта.
УФ	Подземный кабель питания и ответвления, 140°F. водонепроницаемая версия NMC, предназначенная для закапывания в землю.
ИСПОЛЬЗОВАНИЕ	Входной кабель для подземных коммуникаций не огнестойкий, но высокотемпературный. Провод 167°F. Заменяет экранированный кабель. С толстым резиновым покрытием, с внешним покрытием повышенной водостойкости, также может быть типа «Т» с защитой из термопласта.
В	Лакированный батист, #6 по MCM2000, 185°F, только для сухого использования.
Вт	Шнур, рассчитанный на 2000 вольт, очень жесткое использование; 8-500 кмил. 1-6 проводников. Заменен сварочный кабель, как в кабеле приемлемой стадии, пока не будет разработан тип SC. Термореактивная изоляция с маслостойким термореактивным покрытием. Рассчитан на использование на сцене и в гараже.
Х	Сшитый синтетический полимер, очень прочный, влагостойкий и термостойкий. Фиксирующий провод.
XF	То же, что и провод X, но одножильный или семижильный, 302°F. 300в. 18-10авг. Сшитый полиолефин.
XFF	То же, что и XF, но многожильный.
ХЧХ	Термореактивный, 194°F. Сухие и влажные помещения. Огнестойкий.
XHHW	Влагостойкий термореактивный материал, 194°F. Для сухих и влажных мест и 167°F. Для влажных мест. Огнестойкий, влагостойкий.
З	Сухие и влажные помещения, 194°F (302°F. Сухие помещения для специальных применений) Модифицированный этилен-тетрафторэтилен.
ЗФ	Модифицированный этилентетрафторэтилен, твердый или семижильный, 18-14 Awg. то же, что и Z выше, 302°F. Крепежный провод.
ЗФФ	То же, что и ZF выше, но с перекручиванием.
ЖФ	Одножильный или семижильный ETFE, модифицированный для высоких температур. 392°F. 18-14 августа. Фиксирующий провод.
ЗВ	Модифицированные этилентетрафторэтиленовые влажные места, 167°F; (194°F. Сухая и влажная среда; 302°F. Сухая, специальные приложения).

ВВГ, ВВГнг, ВВГнгд — Европан

ТУ У 27.3-39543889-005:2019; ДСТУ 60502-1:2009

• ВВГ, ВВГнг, ВВГнгд — кабели силовые с медными жилами, изоляцией и оболочкой из ПВХ.
• Предназначены для передачи и распределения электрической энергии в стационарных установках на номинальное переменное напряжение 660 В и 1000 В частотой 50 Гц.
• Применяются при прокладке в блоках, на специализированных кабельно-лотковых системах, могут применяться в производственных помещениях, распределительных и осветительных устройствах, а также в обычных жилых помещениях в качестве электропроводки.
• Для укладки в землю требуется специальная защита.

Доля

Минимальный срок службы
30 лет

Гарантийный срок службы
5 лет

Минимальный радиус изгиба
Одножильный кабель: 10 x внешний диаметр

Многожильный кабель: 7,5 x внешний диаметр

Диапазон температур
установка: не ниже -15°С

эксплуатация: от -50°С до +50°С

Расшифровка кабелей ВВГ, ВВГнг, ВВГнгд

Отсутствие в маркировке буквы А означает, что жила медная;

В – изоляция ПВХ;

В – оболочка из поливинилхлоридного пластиката;

G – без брони;

« нг » – не поддерживает горение;

«нгд» – не поддерживает горение, с пониженным дымо- и газовыделением.

Конструкция

Пожарная безопасность

• Национальные стандарты Украины 4809:2007
• ВВГ — ПБ 1XXXXXXXXX
• ВВГнг — ПБ 12XXXXXXX
• ВВГнгд — ПБ 122111XXX

Подробное описание

ВВГ 9Кабель 0007 является одним из самых известных силовых кабелей. Предназначен для передачи и распределения электрической энергии в стационарных установках на номинальное переменное напряжение 660 В и 1000 В частотой 50 Гц.

Область применения

Применяется для прокладки в блоках, на специализированных системах кабельных лотков, в производственных помещениях и помещениях с повышенной коррозионной активностью. Также используется для распределительных и осветительных приборов, а также для наружной установки. Кабель ВВГ особенно популярен при прокладке электропроводки в обычных жилых домах и административных учреждениях. Медные жилы более пластичны, чем алюминиевые, не рвутся из-за частых изгибов, контакты надежнее, электропроводность выше. Благодаря этому медный провод выдерживает более высокие нагрузки, чем алюминиевый при том же сечении. Кабель ВВГ имеет чрезвычайно широкий спектр применения, и только из-за отсутствия брони прокладывать его в земле нецелесообразно. При необходимости возможна укладка в землю с применением специальной защиты.

Высокое качество и широкий выбор типоразмеров маркировки этого кабеля обуславливают его высокий спрос.

Есть версии этого кабеля – ВВГнг и ВВГнгд. Индекс «нг» означает, что кабель негорючий, а «нгд» означает, что оболочка кабеля изготовлена ​​из негорючего ПВХ с пониженным выделением токсичных веществ. Это особенно важно в местах с высоким риском возгорания, в сухих условиях и при высоких температурах. ВВГнг часто применяют в деревянных постройках, гипсокартонных конструкциях, парящих потолках, ванных комнатах,

бани и сауны. ВВГнгд популярен для прокладки в квартирах и домах, кинотеатрах, торговых центрах и других общественных местах, на трансформаторных подстанциях, распределительных щитах и ​​других объектах с повышенными требованиями пожарной безопасности.

Конструкция

Конструкция ВВГ выполнена на основе медных однопроволочных или многопроволочных жил (класс 1, 2 ДСТУ EN 60228). Класс гибкости жил зависит от их сечения и не предусматривает использование данной марки кабеля во временной проводке и несущих, которые подвергаются частым изгибам, приводящим к обрывам проводов. Количество жил варьируется от 1 до 5, сечением от 1,5 мм ² до 1000 мм ² для одножильного кабеля и от 1,5 мм ² до 300 мм ² для многожильного кабеля.

Эксплуатация

Кабели ВВГ, ВВГнг, ВВГнгд предназначены для эксплуатации в стационарном состоянии при температуре окружающего воздуха от минус 50 °С до плюс 50 °С, относительной влажности воздуха до 98 % при температуре не выше +35 °С, в том числе для прокладки на открытом воздухе. Монтаж без предварительного подогрева кабеля допускается при температуре не ниже минус 15 °С.

Допустимый радиус изгиба для многожильных кабелей составляет 7,5 наружных диаметров кабеля, а для одножильных кабелей — 10 наружных диаметров кабеля.

Длительно допустимая температура нагрева жилы при эксплуатации 70 °С, предельно допустимая температура при токах короткого замыкания 160 °С, допустимый нагрев жил кабеля в аварийном режиме не более 80 °С.

Срок службы ВВГ, ВВГнг, ВВГнгд не менее 30 лет, гарантийный срок службы 5 лет.
