Реактивная мощность.

Расчёт

Реактивная мощность обусловлена способностью реактивных элементов накапливать и отдавать электрическую или магнитную энергию.

Eмкостная нагрузка в цепи переменного тока за время половины периода накапливает заряд в обкладках конденсаторов и отдаёт его обратно в источник.
Индуктивная нагрузка накапливает магнитную энергию в катушках и возвращает её в источник питания в виде электрической энергии.

Напряжение на выводах реактивного элемента будет достигать максимального значения во время смены направления тока, следовательно,
расхождение во времени между напряжением и током в пределах элемента составит четверть периода (сдвиг фаз 90°).

Угол сдвига фаз φ в цепи нагрузки определяется соотношением активного и реактивного сопротивлений нагрузки.

Реактивная мощность характеризует потери, созданные реактивными элементами в цепи переменного тока, и выражается формулой
Q = UIsinφ.

Природу потерь в цепи с реактивными элементами можно рассмотреть с помощью графиков на рисунках.

      φ = 90°     sin90° = 1     cos90° = 0

При отсутствии активной составляющей в нагрузке, сдвиг фаз между напряжением и током составит 90°.
В начале периода, когда напряжение максимально – ток будет равен нулю, следовательно, мгновенное значение мощности UI в это время будет равно нулю.
В течении первой четверти периода, мощность можно видеть на графике, как произведение UI,
которое станет равным нулю при максимуме тока и нулевом значении напряжения.

В следующую четверть периода на графике UI принимает отрицательное значение, следовательно, мощность возвращается обратно в источник питания.
То же самое произойдёт и в отрицательном полупериоде тока. В результате средняя (активная) потребляемая мощность P avg за период будет равна нулю.

В таком случае:
Реактивная мощность Q = UIsin90° = UI
Потребляемая мощность P = UIcos90° = 0
Полная мощность S = UI = √(P² + Q²) будет равна реактивной мощности
Коэффициент мощности P/S = 0

При отсутствии реактивных элементов и сдвига фаз в нагрузках, мгновенная мощность в полупериоде Umax*Imax будет максимальной,
и в следующем полупериоде произведение отрицательного напряжения с отрицательным током дадут положительный результат – полезную мощность в нагрузке.

      φ = 0°     sin90° = 0     cos90° = 1

В этом случае:
Реактивная мощность Q = UIsin0 = 0
Потребляемая мощность P = UIcos0 = UI
Полная мощность S = UI = √(P² + Q²) будет равна потребляемой мощности
Коэффициент мощности P/S = 1

Ниже представлен рисунок графиков со сдвигом фаз 45°, для случая равенства активного и реактивного сопротивлений в нагрузке.

   φ = 45°     sin45° = cos45° = √2/2 ≈ 0.71

Здесь:
Реактивная мощность Q = UIsin45° = 0.71UI
Потребляемая мощность P = UIcos45° = 0.71UI
Полная мощность S = √(P² + Q²) = UI
Коэффициент мощности P/S = 0.71

В примерах рассмотрены случаи с индуктивной нагрузкой, когда ток отстаёт от напряжения (положительный сдвиг фаз).
В случаях с ёмкостной нагрузкой, процессы и расчёты аналогичны,
только напряжение будет отставать от тока (отрицательный сдвиг фаз).
Угол сдвига фаз в сети определится соотношением активного и реактивного сопротивлений нагрузок в
параллельном соединении следующим образом:

X_L и X_С соответственно индуктивное и ёмкостное сопротивление нагрузок.
Преобладание индуктивных нагрузок будет уменьшать общее индуктивное сопротивление.
Из выражения видно, что угол в этом случае будет принимать положительный знак,
а преобладание ёмкостных нагрузок будет уменьшать ёмкостное сопротивление и вызывать отрицательный сдвиг.
При равенстве индуктивного и ёмкостного сопротивлений, угол сдвига будет равен нулю.
В бытовых и производственных потребителях индуктивное сопротивление обычно существенно преобладает над ёмкостным.

Подробнее о вычислениях общего угла сдвига φ для вариантов соединений активного и
реактивного сопротивлений в нагрузках можно ознакомиться на страничке электрический импеданс.

Огромное количество индуктивных нагрузок в сети суммарно обладает колоссальной реактивной мощностью,
которая возвращается в генераторы и не совершает никакой полезной работы, расходуя энергию на нагрев кабелей и проводов ЛЭП,
перегружает трансформаторы, снижая их КПД, тем самым уменьшая пропускную способность активных токов.

Если параллельно индуктивной нагрузке подключить конденсатор,
фаза тока в цепи источника будет смещаться в противоположную сторону, компенсируя угол, созданный индуктивностью нагрузки.
При определённом соотношении номиналов,
можно добиться отсутствия сдвига фаз, следовательно, и отсутствия реактивных токов в цепи источника питания.
Ёмкость конденсатора определяется реактивным (индуктивным) сопротивлением нагрузки, которое необходимо компенсировать:
C = 1/(2πƒX),
X = U²/Q — реактивное сопротивление нагрузки,
Q — реактивная мощность нагрузки.

Компенсация реактивных токов в сети позволяет значительно уменьшить потери на активном сопротивлении проводов ЛЭП, кабелей и обмоток трансформаторов питающей сети.
В целях компенсации реактивной мощности на производственных предприятиях, где основными потребителями энергии являются асинхронные электродвигатели,
индукционные печи, люминесцентное освещение, которые обладают индуктивным сопротивлением, часто применяют специальные конденсаторные
установки, способные в ручном или автоматическом режиме поддерживать нулевой сдвиг фаз, тем самым минимизировать реактивные потери.

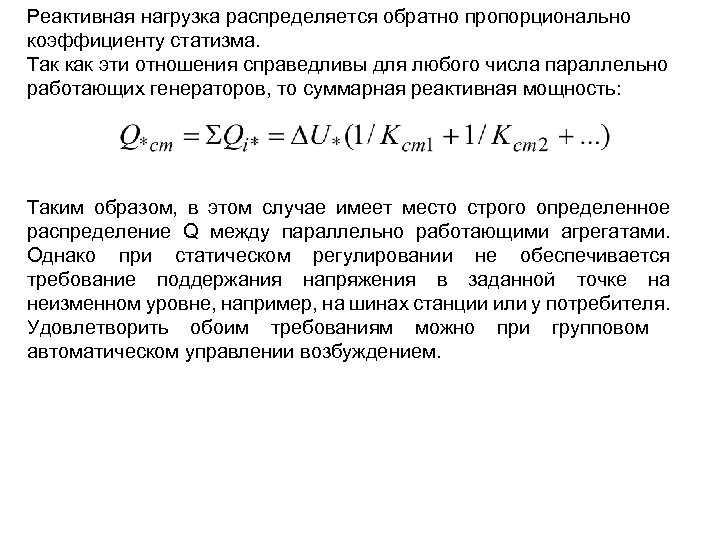

В масштабах энергосистемы компенсация происходит непосредственно на электростанциях путём контроля сдвига фаз и обеспечения соответствующего тока
подмагничивания роторных обмоток синхронных генераторов станций.

Компенсация реактивной мощности — одна из составляющих комплекса мер по Коррекции Коэффициента Мощности (ККМ) в электросети
(Power Factor Correction — PFC в англоязычной литературе). Применяется в целях уменьшения потерь электроэнергии, как на паразитную реактивную, так и нелинейную составляющую искажений тока в энергосистеме. Более подробно с материалом о ККМ (PFC) можно ознакомиться на странице — коэффициент мощности.

Онлайн-калькулятор расчёта реактивной мощности и её компенсации.

Достаточно вписать значения и кликнуть мышкой в таблице.

Похожие страницы с расчётами:

Рассчитать импеданс.

Рассчитать частоту резонанса колебательного контура LC.

Рассчитать реактивное сопротивление катушки индуктивности L и конденсатора C.

Альтернативные статьи:

Дизель-генератор.

Активная, реактивная и полная мощность

Многие практические схемы содержат комбинацию резистивных, индуктивных и емкостных элементов. Эти элементы вызывают фазовый сдвиг между параметрами электропитания, такими как напряжение и ток.

[adsense1]

Из-за поведения напряжения и тока, особенно при воздействии этих компонентов, величина мощности принимает различные формы.

В цепях переменного тока амплитуды напряжения и тока постоянно изменяются с течением времени. Поскольку мощность представляет собой произведение напряжения на ток, она будет максимальной, когда токи и напряжения совпадают друг с другом.

Это означает, что нулевая и максимальная точки на кривых тока и напряжения возникают одновременно. Это можно назвать полезной мощностью.

В случае элементов индуктивности или конденсатора существует 90 ⁰ фазовый сдвиг между напряжением и током. Таким образом, мощность будет иметь нулевое значение каждый раз, когда либо напряжение, либо ток имеют нулевое значение.

Это нежелательное состояние, поскольку на нагрузке не выполняется работа, даже если источник вырабатывает энергию. Эта мощность называется реактивной мощностью. Кратко обсудим эти формы мощности в электрических цепях переменного тока.

Краткое описание

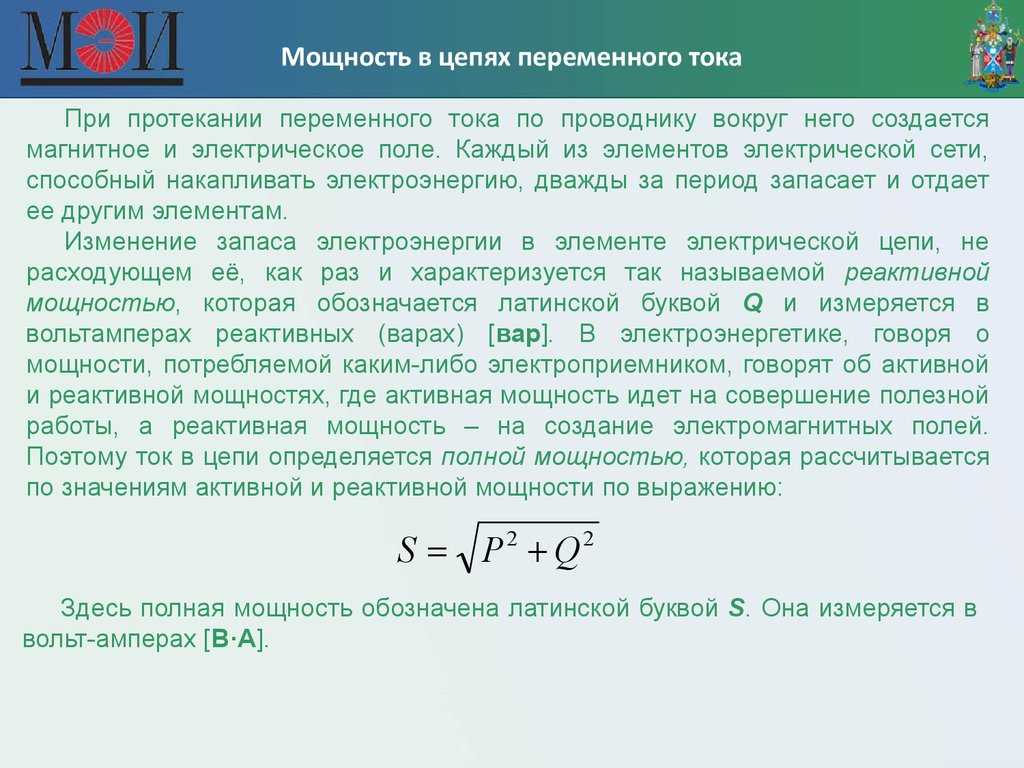

Мощность в цепях переменного тока

Мощность в любой электрической цепи можно получить путем умножения значений напряжения и силы тока в этой цепи. Это применимо как для цепей постоянного, так и переменного тока.

т. е. мощность = (значение тока) x (значение напряжения)

P = V x I

Мощность измеряется в ваттах. В цепях постоянного тока и чистых цепях переменного тока без каких-либо нелинейных компонентов формы сигналов тока и напряжения находятся «в фазе».

[адсенс2]

Таким образом, мощность в любой момент времени в этой цепи получается путем умножения напряжения и тока. Однако в случае цепей переменного тока это будет не так (выше упоминалось о наличии фазового сдвига).

Рассмотрим описанную выше цепь, в которой переменный ток подается на нагрузку. Напряжения и токи в цепи задаются как

v = Vm sin ωt ⇒ v = √2 В sin ωt = √2 I sin (ωt ± ϕ)

Где V (= Vm/√2) и I (= Im/√2) – среднеквадратичные значения приложенного напряжения и тока, протекающего по цепи соответственно. Φ — разность фаз между напряжением и током, где знак + указывает на опережающий фазовый угол, а отрицательный указывает на отстающий фазовый угол.

Тогда мгновенная мощность, отдаваемая источником в нагрузку, определяется выражением cos ϕ (1 – cos 2wt) ± VI sin ϕ sin2wt

Приведенное выше уравнение мощности состоит из двух членов, а именно

1. Член, пропорциональный VI cos ϕ, который пульсирует вокруг среднего значения VI cos ϕ
2. Член, пропорциональный VI sin ϕ, пульсирующий с удвоенной частотой питания, дающий в среднем нулевое значение за цикл.

Итак, в цепях переменного тока есть 3 формы мощности. Это

1. Активная мощность или Истинная мощность или Реальная мощность
2. Реактивная мощность
3. Полная мощность

Активная мощность

Фактическое количество мощности, рассеиваемой или выполняющей полезную работу в цепи, называется активной, истинной или реальной мощностью. Измеряется в ваттах, практически измеряется в кВ (киловаттах) и МВт (мегаваттах) в энергосистемах.

Обозначается буквой P (заглавная) и равен среднему значению p = VI cos ϕ. Это желаемый результат электрической системы, которая управляет цепью или нагрузкой.

P = VI cos ϕ

Реактивная мощность

Среднее значение второго члена в полученном выше выражении равно нулю, поэтому мощность, вносимая этим членом, равна нулю. Составляющая, пропорциональная VI sin ϕ, называется реактивной мощностью и обозначается буквой Q.

Хотя это и мощность, но не измеряемая в ваттах, так как это неактивная мощность и, следовательно, она измеряется в Вольт-ампер-реактивная (ВАР). Значение этой реактивной мощности может быть отрицательным или положительным в зависимости от коэффициента мощности нагрузки.

Это связано с тем, что индуктивная нагрузка потребляет реактивную мощность, а емкостная нагрузка генерирует реактивную мощность.

Q = VI sin ϕ

Значение реактивной мощности

Реактивная мощность является одной из составляющих общей мощности, которые перемещаются туда и обратно в цепи или линии. Его можно назвать скоростью изменения энергии во времени, которая продолжает течь от источника к реактивным компонентам в течение положительного полупериода и обратно к компонентам от источника во время отрицательного цикла. Поэтому он никогда не потребляется нагрузкой.

В обычном смысле эта фиктивная мощность вовсе не мощность, а лишь степенная мера реактивной составляющей тока. При наличии избыточной реактивной мощности коэффициент мощности значительно снижается. Такой низкий коэффициент мощности нежелателен с точки зрения эффективности работы и эксплуатационных расходов.

Кроме того, эта мощность вызывает потребление дополнительного тока из источника питания, что приводит к дополнительным потерям и увеличению мощности оборудования. Вот почему эту мощность в шутку называют холестерином линий электропередач.

Чтобы свести к минимуму потери и увеличить мощность имеющегося оборудования, коммунальные предприятия используют методы компенсации VAR или оборудование для коррекции коэффициента мощности. Как правило, эти методы реактивной компенсации реализуются на стороне нагрузки.

Однако эта реактивная мощность полезна для создания необходимых магнитных полей для работы индуктивных устройств, таких как трансформаторы, двигатели переменного тока и т. д. Она также помогает регулировать напряжение в мощных механизмах электропитания.

Полная мощность

Комплексная комбинация истинной или активной мощности и реактивной мощности называется полной мощностью. Без привязки к какому-либо фазовому углу произведение напряжения и тока дает полную мощность. Полная мощность полезна для оценки силового оборудования.

Его также можно выразить как квадрат тока, умноженный на импеданс цепи. Обозначается буквой S и измеряется в вольт-амперах (ВА), практические единицы включают кВА (киловольт-ампер) и МВА (мегавольт-ампер).

Полная мощность = среднеквадратичное напряжение × среднеквадратичное значение тока

Полная мощность, S = V × I

В комплексной форме, S = V I*

S = V ∠0 ⁰ I ∠ ϕ (для тока отстающей нагрузки)

S = V I ∠ ϕ

S = V I cos ϕ + jV I sin ϕ

S = P + jQ

Или S = ​​I ² Z

Мощный треугольник

Соотношение между активной и реактивной мощностью может быть выражен путем представления величин в виде векторов, что также называется методом треугольника мощности, как показано ниже. На этой векторной диаграмме напряжение рассматривается как опорный вектор. Диаграмма векторов напряжения и тока является основой для формирования треугольника мощности.

На рисунке (a) ток отстает от приложенного напряжения на угол ϕ. Горизонтальная составляющая тока равна I cos ϕ, а вертикальная составляющая тока равна I sin ϕ. Если каждый вектор тока умножить на напряжение V, получится треугольник мощности, как показано на рисунке (b).

В активную мощность входит составляющая I cos ϕ, совпадающая по фазе с напряжением, в то время как реактивная мощность создается квадратурной составляющей.

Таким образом, полная мощность или гипотенуза треугольника получается путем векторного объединения реальной и реактивной мощностей.

По теореме Пифагора сумма квадратов двух соседних сторон (активная мощность и реактивная мощность) равна квадрату диагонали (полной мощности). т.е.,

(кажущаяся мощность) ² = (Реальная мощность) ²

S ² = P ² + Q ²

S = √ ((Q ² + P ^{2 2 2}

S = √ (Q ² + P ^{2 2}

S = √ (Q ² + P ^{2 9} ))

Где

S = полная мощность, измеренная в киловольт-амперах, кВА

Q = реактивная мощность, измеренная в киловольт-амперах реактивная, кВАр

P = активная мощность, измеренная в киловаттах, кВт

С точки зрения резистивных, индуктивных и импедансных элементов формы мощности могут быть выражены как

Активная мощность = P = I ² R

Реактивная мощность = Q = I ² X

Полная мощность = S = I ² Z

Где

X — индуктивность,

 Z — импеданс.

Коэффициент мощности

Коэффициент мощности представляет собой угол косинуса между напряжением и током. Коэффициент мощности может быть выражен в терминах рассмотренных выше форм мощности. Рассмотрим треугольник мощности на приведенном выше рисунке, в котором коэффициент мощности представляет собой отношение активной мощности к полной мощности. Коэффициент мощности определяет КПД схемы.

Коэффициент мощности (PF) = (Активная мощность в ваттах)/(Полная мощность в вольт-амперах)

PF = VI cos ϕ / VI

PF = cos ϕ

Пример задачи

Если питание переменного тока 100 В , 50Гц подключается через нагрузку сопротивлением 20+j15 Ом. Затем рассчитайте ток, протекающий по цепи, активную мощность, полную мощность, реактивную мощность и коэффициент мощности.

Учитывая, что Z = R + jXL = 20 + j 15 Ом

Преобразуя импеданс в полярную форму, мы получаем

Z = 25 ∠36,87 Ом

Ток, протекающий через цепь,

I = V/Z = 100∠0 ⁰ /25 ∠36,87

I = 4 ∠ Активная мощность, P–36,87 90 ² R = 42 × 20 = 320 Вт

Или P = VI cos ϕ = 100 × 4 × cos (36,87) = 320,04 ≈ 320 Вт

Полная мощность, S = VI = 100 × 4 = 400 3 ВА 900 Реактивная мощность, Q = √ (S ² – P ² )

= √ (400 ² – 320 ² ) = 240 ВАр

Коэффициент мощности, PF = cos ϕ = cos 36,87 = отставание 0,80.
