Как правильно удлинить провод

Часто в процессе работы электрических домашних сетей домовладелец задается вопросом: как удлинить провод? Такая необходимость возникает при повреждениях проводки, переносе места подключения электрического приемника и при иных изменениях конфигурации сети. Сначала следует разобраться, допустимо ли такое соединение, а также какие есть требования в данной части.

Разумеется, соединение должно гарантировать хорошую электропроводность, причем при любых выбранных способах, также нужно обеспечить его качественную изоляцию. При этом у соединяемых проводников должна быть одинаковая пропускная способность и (при возможности) одинаковый материал жил. Однако, если необходимо, то можно соединить между собой алюминиевый и медный проводники, в обязательном порядке используя винтовые соединители, клеммники либо пайку.

Документации, регламентирующей типы контактных соединений проводников, довольно много – это СНИП, ГОСТ, ПУЭ, а также разные инструкции по монтажу. Чтобы у силовых кабелей было более надежное соединение, к классу напряжения, составляющему до 1 кВ, сечение которого – от 16 мм², необходимо применять соединительные кабельные муфты, соответствующие типу изоляции.

Чтобы удлинить менее ответственные цепи небольшого сечения, включая бытовые, возможно использование более простых по набору комплектующих типов соединений (они представлены на рисунке).

Имеется в НТД ряд противоречий, но ниже нами будут рассмотрены основные требования:

• несмотря на то, что этот метод применяют чаще всего, однако в чистом виде скрутка проводов не разрешена ни одним документом, поскольку обеспечить надлежащее качество соединения в скрутке можно лишь при грамотном проведении монтажа. Иначе впоследствии это соединение может нагреваться;
• в соответствии с нормами ГОСТа, ПУЭ и пунктом № 6.3.1.12 СП 76.13330.2016, соединения можно выполнять пайкой, сваркой, опрессовкой либо при помощи навертывающихся соединителей, резьбовых, а также безрезьбовых зажимов (клеммники). ГОСТ № Р 50571.5.52-2011 рекомендует избегать пайки проводников силовых цепей;
• все соединения, исключая те, которые выполнены сваркой, опрессовкой либо пайкой, должны быть доступны для контроля, измерений, а также обслуживания. Таким образом, все разборные соединения, проведенные, к примеру, при помощи клеммников и соединителей СИЗ, должны размещаться в соединительных коробках.

Также следует учитывать, что наращиваемые электрические проводки, которые жестко закрепляются и заделываются в стены, должны быть расположены вертикально, параллельно или горизонтально кромкам стен помещений.

Ниже на примере разных видов электропроводок мы рассмотрим некоторые обозначенные виды соединений. При этом следует понимать, что наиболее оптимальный способ соединения выбирают исходя из материала и сечения жил, типа, а также изоляции проводника.

Как можно нарастить кабель?

Универсальный способ соединения кабеля, имеющего сечение жил 1,5-240 мм² – это соединение с помощью соединительных кабельных гильз. Предварительно надо зачистить от изоляции соединяемые окончания жил кабеля приблизительно на длину от 20 до 25 мм (для жил, сечение которых – 2,5-10 мм²). Затем на концы следует надеть термоусаживаемую трубку. Чтобы опрессовывать гильзы, следует использовать пресс-клещи. После проведения опрессовки термофеном либо горелкой трубка усаживается на созданное контактное соединение, тем самым обеспечивая его герметичность. Проведя удлинение кабеля, его можно укладывать в канал (штробу) и закрывать штукатуркой.

Как можно нарастить провод?

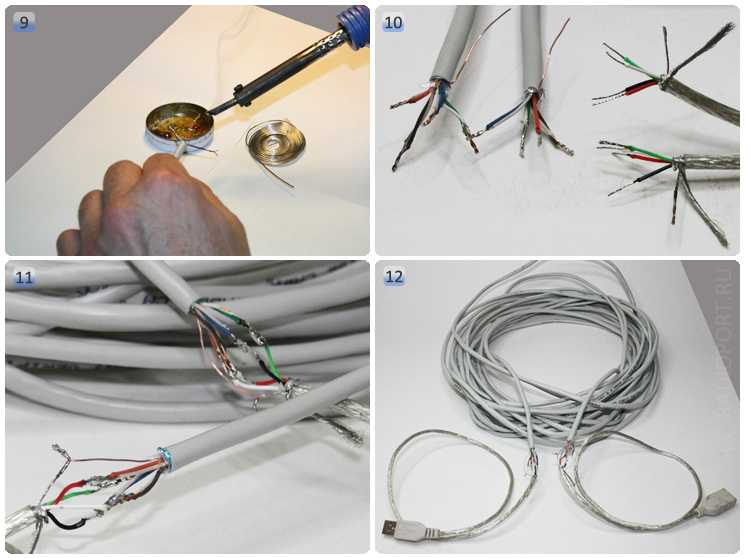

Другой популярный способ соединения – спайка проводов. Но и тут имеются свои требования. Давайте рассмотрим случай, когда необходимо соединить жилы, сечение которых составляет до 10 мм² (включительно). Перед проведением спайки нужно удалить с жил изоляцию на длину в полном соответствии с таблицей. Жилы предварительно нужно зачистить до металлического блеска. Дальше следует выполнить скрутку проводов и их пропайку. Для медных жил используются мягкие свинцово-оловянные припои ПОССУ.

После готовности уже спаянное соединение изолируют при помощи термоусаживаемой трубки или изоленты, а затем монтируют по намеченной трассе.

Как нарастить вводной кабель — пошаговая фотоинструкция

Как нарастить вводной кабель? Да очень просто ))) В данной статье Вы узнаете как это можно сделать быстро и надежно. Наращивание кабеля очень частое явление в электромонтаже разнообразных объектов. Самым распространенным является не оставление запаса для расключения кабелей в щите, в распределительных коробках и т.д. Еще часто встречаются моменты в новостройках, когда застройщик располагает щит в прихожей возле входной двери. Это как бы логично и правильно. Но бывает так, что у владельца квартиры совершенно другие планы на стену, на который висит щит от застройщика. Поэтому он принимает решение о переносе щита на противоположную сторону или сдвигает его немного дальше в глубь квартиры. В таких ситуациях, соответственно, существующей длины вводного кабеля не хватает и его приходится наращивать. Это соединение очень важное, так как по нему будет протекать вся нагрузка квартиры. Наращиванием вводного кабеля стоит заниматься если нет возможности полной его замены от этажного щита до квартиры. Очень часто застройщик ввод прокладывает по полу и заливает стяжкой. В данной статье подробно расскажу и покажу пример наращивания вводного кабеля.

Итак, приступим ))) Данный объект делали ребята со стажем в электрике с 1996 года, как они сказали. Меня позвали только собрать щит из того, что наделали и нарастить вводной кабель. На эти работы они сами не решились почему-то. Опыт то вроде большой. Когда я первый раз приехал осмотреть масштаб бедствия, то увидел следующее.

Застройщиком щит планировался слева от входной двери и он вывел сюда пятижильный кабель, так как ввод трехфазный. Сейчас по времянке к одной фазе подключены удлинители для работы строителей и временное освещение. Щит запланировали перенести в маленькое помещение типа кладовки, которое находится метрах в пяти от входа. Туда уже были проложены все кабели. Ребята сказали, что все материалы для работы уже есть и ничего не нужно. Мы договорились, что как они будут готовы, то позовут меня.

Прошло несколько месяцев и звонок — приезжай. Они купили большую распредкоробку для внутреннего монтажа. Тут нужна очень большая, т.к. кабель толстый сечением 10мм2 и пятижильный. Это же все требуется аккуратно уложить в коробке. Я рассчитывал, что будет выдолблена ниша и в нее будет вмонтирована коробка. Оказалось все иначе. Так как наклеили уже декоративные кирпичики, то долбить стену ребята сказали не будут, а то вдруг кирпичики отвалятся. Я пытался донести, что будет не красиво и сама коробка для внутреннего монтажа. В ответ была фраза Вовочки из тридевятого царства — «И так сойдет» ))) В итоге получилось вот так, как на фото ниже. Не знаю как заказчик это примет ))) Моя задача была, чтобы соединить надежно два кабеля и все. Этим я себя и успокаивал.

Наращивать вводной кабель нужно с помощью опрессовки гильзами ГМЛ. Это самый надежный способ. Толстые кабели скруткой или еще чем-нибудь очень сложно качественно соединить. Конечно можно было «орехами» это сделать, но они не уместились бы все в коробке.

В начале прикидываем длину запаса кабеля, которая уместится в коробке, отрезаем и разделываем его. Жилы кабеля в гильзах будут соединяться встык. Поэтому нужно, чтобы с каждой стороны жилы заходили на одинаковую глубину. Как сделать, чтобы одна жилка не зашла слишком далеко и для другой не осталось бы очень мало места? Измеряем длину гильзы и делим ее пополам. Все просто. Здесь использовались гильзы длиной 3 см. Поэтому половина — это 1,5 см. Следовательно все жилы зачищаем строго на 1,5 см. Потом смело одеваем гильзы и опрессовываем на одном кабеле. Для этого необходимо использовать гидравлический пресс.

Я работаю прессом ПРГс-70. Это ручной гидравлический пресс для обжима медных и алюминиевых наконечников и гильз сечением от 4мм2 до 70 мм2. Данного диапазона матриц мне вполне хватает для решения большинства задач. Стоит отметить, что данный пресс имеет клапан автоматического сброса давления (АСД). Т.е. им не получится передавить, так как клапан сбросит излишнее давление. О наличии АСД говорит в аббревиатуре маленькая буква «с». Много видел обычных гидравлических прессов ПРГ-70, т.е. которые без клапана. Они все уже требовали замены уплотнительных колец. Мы же все не знаем меры и считаем, что чем сильнее накачаем или закрутим, то будет лучше. Поэтому и выдавливаются уплотнительные кольца, срываются шлицы на винтах и отвертках, срывается резьба на гайках, ломается что-то и т.д. Поэтому лучше немного доплатить и купить пресс с клапаном сброса давления. Это сильно продлит срок службы данного инструмента.

Аналогично поступаем со вторым кабелем. Отмеряем длину, разделываем, зачищаем жилы в моем случае на 1,5 см. Перед окончательной опрессовкой не забываем одеть трубочки термоусадки. Ей будем изолировать все соединения. Я использую термоусадку с индексом «нг», т.е. которая не поддерживает горение. Всегда одеваю две трубки — одну поменьше и вторую побольше. Так будет двойная изоляция. Изгибаем жилы так, как нам нужно. Опрессовываем и усаживаем термоусадки промышленным феном. Стоит отметить, что ширина матриц у пресса маленькая. Поэтому на каждой половине гильзы необходимо опрессовывать по два раза, смещая пресс на ширину матрицы. На фото это хорошо видно. Гильза длиной 3 см опрессовывается четыре раза.

Затем все аккуратно укладываем в коробку и стягиваем хомутиками при необходимости. Данное соединение имеет доступ если потребуется. Также присутствует необходимый запас длины жил.

Совершенно с вами согласен — выглядит данная коробка в прихожей очень «колхозно» ))) Хорошо хоть, что не мне придется краснеть перед заказчиком.

В этой квартире как-то все наоборот. Коробка для встраиваемого монтажа установлена снаружи, а щит Legrand Plexo для наружного монтажа установлен внутрь ))) И так сойдет! Правильно же?)))

7 простых шагов — Боб Вила

Если ваш список дел по дому включает амбициозный проект по электрике, будь то установка светильника, замена выключателя или удлинение электрических проводов для добавления еще одна розетка в гараже, нужно знать фундаментальный навык сращивания проводов. Изучение того, как правильно сращивать провода, не только обеспечит правильную работу вашего электрооборудования, но, что не менее важно, также обеспечит безопасность вас и вашего имущества. Если вы не уверены, что точно знаете, как сращивать провода, читайте дальше для получения дополнительной информации.

Перед началом сращивания проводов

В следующих инструкциях предполагается, что вы сращиваете два провода Romex одного типа. (В этом примере мы подключаем NMC 12/2 с заземлением к проводу того же типа и размера.) Romex — торговая марка провода, предпочитаемого многими электриками, который обычно используется в жилых помещениях. Маркировка, нанесенная на внешнюю изоляцию, «12/2 NMC с заземлением», указывает размер и тип провода — другими словами, это провод 12-го калибра с двумя внутренними изолированными жилами (черный «общий» и белый «нейтральный»). ), а также неизолированный заземляющий провод.

Примечание : «NMC» — это аббревиатура от неметаллического кабеля, типа провода, наиболее распространенного в жилых помещениях.

Другие типы провода Romex, используемые в жилищном строительстве:

• 12/3—12-калибр провод с тремя внутренними изолированными жилами и заземлением, обычно используемый для выключателей и осветительных приборов
• 10/2—10- провод калибра с двумя внутренними изолированными жилами и заземлением, обычно используемый для водонагревателей
• Провод калибра 10/3—10 с тремя внутренними изолированными жилами и заземлением, обычно используемый для электрических сушилок для белья и печи

Следует отметить, что, несмотря на возможность сращивания проводов Romex разных типов, например, от 12/2 до 12/3, никогда не следует сращивать вместе провода разного сечения. Калибр провода определяется величиной силы тока, которую, как ожидается, будет нести провод. Например, провод 12-го калибра рассчитан примерно на 20 ампер, а провод 10-го калибра — на 30 ампер.

Реклама

Перегрузка провода силой тока, превышающей предусмотренную, может привести к его перегреву, расплавлению и, возможно, возгоранию.

СВЯЗАННЫЕ: Лучшие мультиметры для домашних мастеров и профессионалов

Фото: istockphoto.com

Меры предосторожности при сращивании электрических проводов к проводу, который вы хотите соединить. Будьте предельно осторожны при работе с электричеством, так как неправильное обращение с ним может привести к серьезным травмам или даже смерти.

Убедитесь, что питание действительно отключено с помощью вольтметра, устройства, измеряющего электрический ток в проводах. Если вы все еще не уверены, что электричество отключено, выключите главный автоматический выключатель во всем доме.

Дополнительные меры предосторожности, которые необходимо принять перед началом проекта:

• Найти партнера . Никогда не работайте с электропроводкой в ​​одиночку. Вы хотите, чтобы кто-то был рядом на случай неблагоприятного стечения обстоятельств.
• Смени обувь . Носите обувь на резиновой подошве, чтобы защитить тело.
• Убедитесь, что помещение сухое . Никогда не работайте с электропроводкой во влажных или влажных условиях.

Как сращивать провода

Если для домашнего проекта требуется сращивание проводов, внимательно и точно выполните следующие действия. Надежное электрическое соединение принесет желаемый результат, например, новый светильник или вентилятор. Однако один неверный шаг может привести в лучшем случае к беспорядку, который необходимо исправить, а в худшем — к катастрофе. Внимательно прочитайте эти инструкции и соберите все необходимое оборудование, прежде чем приступить к работе. Самое главное: если вы когда-нибудь сомневаетесь, позвоните профессионалу.

Tools & Materials

• Voltmeter
• Electrician’s pliers
• Junction box
• Junction box cover
• Romex wire connector
• Needle-nose pliers
• See full list «
• Screwdriver
• Wall anchors
• Wood screws
• Винт заземления
• Универсальный нож
• Инструмент для зачистки проводов
• Колпачки для проводов

ШАГ 1: Подготовьте и установите распределительную коробку.

Используйте плоскогубцы электрика или монтажника, чтобы удалить два выбивных отверстия на новой распределительной коробке, в которой будут размещаться и защищаться сращенные провода, а также любые искры, которые могут вызвать пожар, если что-то пойдет не так. Выбивные отверстия вдавливаются в коробку в заранее определенных местах во время производства для легкого удаления.

Объявление

Большинство распределительных коробок являются универсальными и включают выбивные отверстия различных размеров для различных применений и различных калибров проводов. Эта настройка позволяет вам выбрать места на коробке, где вы хотите установить соединители проводов и провода во время установки.

Вставьте разъем Romex в каждое выбивное отверстие распределительной коробки. Обязательно приобретите соединитель, который соответствует выбивным отверстиям, которые вы используете в распределительной коробке, и подходит для диаметра соединяемого провода.

Прикрепите разъем к распределительной коробке с помощью контргайки с резьбой и затяните острогубцами и/или отверткой. Соединители действуют как защитные направляющие, которые также крепят провода к распределительной коробке. Без них провода могут быть повреждены острыми краями выбивных отверстий.

Установите распределительную коробку надлежащим образом — многие типы крепятся непосредственно к стойке стены или поверхности с помощью монтажных винтов или анкеров — и в зоне действия существующего провода.

СВЯЗАННЫЕ: Лучшая изолента для ваших проектов

Фото: istockphoto.com

ШАГ 2: Подготовьте соединители для сращивания проводов.

Проденьте конец каждого провода Romex 12/2 — существующего провода и провода, который вы сращиваете с ним, — через один из разъемов Romex, прикрепленных к коробке. Затяните винты по бокам разъема провода, предназначенные для его фиксации, с помощью отвертки соответствующего типа.

ШАГ 3: Заземлите распределительную коробку.

Вкрутите заземляющий винт в резьбовое отверстие на задней стороне распределительной коробки. Винт заземления заземляет (безопасно возвращает избыточный электрический ток на землю) распределительную коробку в случае короткого замыкания.

ШАГ 4: Зачистите и заземлите провода.

Зачистите примерно 6 дюймов внешней пластиковой оболочки с концов проводов, которые вы сращиваете. Канцелярский нож идеально подходит для разрезания и отрезания внешней изоляции, или вы можете использовать кусачки. Снимите защитную бумажную обертку вокруг изолированных проводов и провода заземления.

Реклама

Фото: istockphoto.com

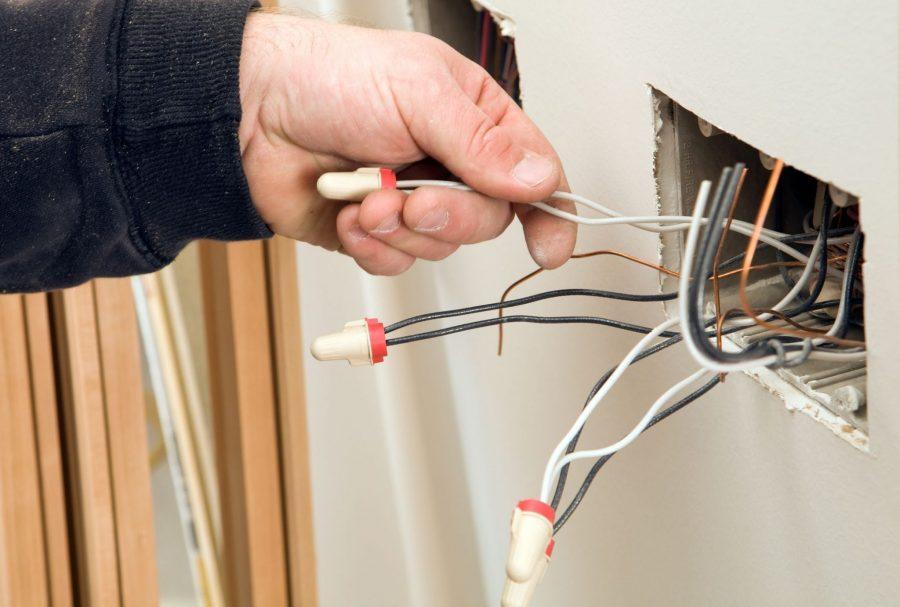

ШАГ 5: Используйте закручивающуюся проволочную заглушку.

Оберните один из оголенных медных заземляющих проводов один раз вокруг винта заземления, прикрепленного к распределительной коробке; Вы должны оставить около 6 дюймов оголенного провода, свисающего за винтом. Затяните винт заземления с помощью отвертки, чтобы прикрепить провод заземления к коробке.

Теперь плотно скрутите второй заземляющий провод вместе с прикрепленным заземляющим проводом с помощью плоскогубцев и закрепите соединение с помощью закручивающейся колпачка/гайки. Аккуратно сложите соединенные провода в задней части распределительной коробки.

amazon.com

СВЯЗАННЫЕ: Лучшие инструменты для зачистки проводов для электрических проектов

ШАГ 6: Скрутите провода вместе.

С помощью инструмента для зачистки проводов снимите примерно ½ дюйма изоляции с концов обоих кабелей 12/2, как с черного, так и с белого проводов. Инструмент для зачистки проводов — удобный инструмент для этой задачи, поскольку он предназначен для зачистки проводов самых разных размеров и доступен в большинстве центров по благоустройству дома. Подобно плоскогубцам, этот инструмент имеет острые кромки и заданные режущие точки, которые позволяют снимать защитную изоляцию с каждого провода, не повреждая сам провод.

Фото: istockphoto.com

С помощью пассатижей скрутите вместе зачищенные концы соответствующих проводов из каждой жилы Romex 12/2, белый провод к белому, а черный к черному. Скручивайте их, пока они не будут плотно соединены, и закрепите каждое соединение колпачком/гайкой с резьбой. Аккуратно сложите оба комплекта проводов в распределительную коробку.

Фото: istockphoto.com

ШАГ 7: Закрепите распределительную коробку.

Совместите защитную крышку с крепежными винтами на соединительной коробке и надежно затяните с помощью отвертки.

Заключительные мысли

Знание того, как сращивать провода, поможет вам сэкономить время и деньги на многочисленных электрических и осветительных проектах в доме. Однако, если вы опасаетесь работать с электричеством или вам не хватает базовых знаний в области электротехники, не стесняйтесь нанять лицензированного электрика для своего проекта.

Advertisement

Хотя наем электрика может обойтись вам не менее чем в 50 долларов в час, это небольшая плата за защиту вашей семьи и имущества от серьезных последствий плохо выполненных электромонтажных работ.

Фото: istockphoto.com

Часто задаваемые вопросы о подключении электрических проводов

В. Можно ли сращивать провода без распределительной коробки?

Технически да, но крайне маловероятно, что сращивание проводов без распределительной коробки допустимо по СНиПам и к тому же небезопасно, поэтому функционально этого делать не следует.

В. Сколько проводов можно связать вместе?

Это зависит от размера используемых проводов, размера колпачков/гаек для проводов и местных строительных норм и правил. На упаковке гаек, которые вы используете, будет указана информация о количестве проводов различных размеров, которые они вмещают. Или вы можете найти вставные разъемы, поддерживающие различное количество проводов.

В. Сколько раз можно сращивать провод?

Ограничений нет, при условии, что вы правильно выполняете соединения и размещаете их в доступной и желательно металлической распределительной коробке. Однако предостережение: каждое соединение может привести к сбою, поэтому чем меньше соединений, тем меньше вероятность возникновения проблем.

Некоторые виды работ лучше доверить профессионалам

Получите бесплатные оценки без обязательств от лицензированных электриков рядом с вами.

Найдите профессионалов сейчас

+

Топ 10 электрических ошибок | Семейный мастер на все руки

Проблемы с проводкой и ошибки слишком распространены, и если их не исправить, они могут привести к короткому замыканию, поражению электрическим током и даже пожару. Вот что нужно искать и как исправить то, что вы найдете.

1
/
10

Семейный мастер на все руки

Выполнение соединений вне электрических коробок

Ошибка : Нет электрической коробки | Никогда не подключайте провода вне электрических коробок. Распределительные коробки (или распределительная коробка) защищают соединения от случайного повреждения и защищают от искр и тепла из-за неплотного соединения или короткого замыкания.

Решение: добавьте поле | Там, где соединения не содержатся в электрической коробке, установите коробку и снова подключите провода внутри нее. На фото показан один из способов сделать это для наружного освещения, установленного на деревянном сайдинге.

2
/
10

Семейный мастер на все руки

Слишком короткие провода

Ошибка 2: Слишком короткие провода | Провода, которые обрезаны слишком коротко, затрудняют соединение проводов и, поскольку вы, скорее всего, сделаете плохие соединения, опасны. Оставьте провода достаточно длинными, чтобы они выступали из коробки не менее чем на 3 дюйма.

Решение: удлинить провода | Если вы столкнетесь с короткими проводами, это легко исправить. Просто добавьте 6 дюймов. удлинители на существующие провода. На фото показан тип соединителя проводов, который проще установить в труднодоступных местах. Вы найдете их в хозяйственных магазинах и домашних центрах.

3
/
10

Семейный мастер на все руки

Оставление незащищенного кабеля в пластиковой оболочке

Ошибка: незащищенный кабель | Легко повредить кабель в пластиковой оболочке, оставленный открытым между элементами каркаса. Вот почему электрические нормы и правила требуют, чтобы кабель был защищен в этих областях. Кабель особенно уязвим, когда он проходит над или под стеной или потолком, как показано здесь.

Решение: Установите 2 x 2 | Защитите открытый кабель в пластиковой оболочке, прибив или привинтив доску толщиной 1-1/2 дюйма рядом с кабелем. Вам не нужно прикреплять кабель к плате. Протянуть провод по стене? Используйте металлический трубопровод.

4
/
10

Семейный мастер на все руки

Плохая опора для розеток и выключателей

Ошибка: свободная розетка | Незакрепленные выключатели или розетки могут плохо выглядеть, но, что еще хуже, они опасны. Слабо подключенные розетки могут перемещаться, что приводит к отсоединению проводов от клемм. Ослабленные провода могут вызвать искрение и перегреться, создавая потенциальную опасность возгорания.

Решение: добавьте жесткие распорки распределительной коробки | Зафиксируйте ослабленные розетки, подложив под винты, чтобы создать плотное соединение с коробкой. Вы можете купить специальные прокладки, как мы показываем здесь, в домашних центрах и хозяйственных магазинах. Другие варианты включают небольшие шайбы или моток проволоки, намотанный на винт. Добавьте немного изоляции, пока вы вернетесь туда.

5
/
10

Семейный мастер на все руки

Установка трехгнездовой розетки без заземляющего провода

Решение: Установите двухразъемную розетку | Если у вас есть розетки с двумя разъемами, заманчиво заменить их розетками с тремя разъемами, чтобы вы могли подключать вилки с тремя контактами. Но не делайте этого, если не уверены, что земля свободна. Используйте тестер, чтобы проверить, заземлена ли ваша розетка. Ряд индикаторов показывает, правильно ли подключена розетка или имеется неисправность. Эти тестеры легко доступны в домашних центрах и хозяйственных магазинах. Если вы обнаружите розетку с тремя разъемами в незаземленной коробке, проще всего будет просто заменить ее розеткой с двумя разъемами, как показано на рисунке.

6
/
10

Семейный мастер на все руки

Встраиваемые коробки за поверхность стены

Ошибка: открытый горючий материал | Электрические коробки должны быть установлены заподлицо с поверхностью стены, если поверхность стены выполнена из горючего материала. Ящики, утопленные за горючими материалами, такими как дерево, представляют опасность возгорания, потому что дерево подвергается потенциальному воздействию тепла и искр.

Решение: Добавьте расширение коробки | Исправить это просто, установив металлический или пластиковый удлинитель коробки. Если вы используете металлический удлинитель для пластиковой коробки, соедините металлический удлинитель с заземляющим проводом в коробке с помощью заземляющего зажима и короткого отрезка провода.

7
/
10

Установка кабеля без зажима

Ошибка: Отсутствует зажим | Незакрепленный кабель может привести к натяжению соединений. В металлических коробках острые края могут порезать изоляцию на проводах. Для одинарных пластиковых коробок не требуются внутренние кабельные зажимы, но кабель должен быть закреплен скобами в пределах 8 дюймов от коробки. Пластиковые коробки большего размера должны иметь встроенные кабельные зажимы, а кабель должен быть закреплен скобами в пределах 12 дюймов от коробки. Кабели должны быть подключены к металлическим коробкам с утвержденным кабельным зажимом.

Решение: Установите зажим | Убедитесь, что оболочка кабеля попала под зажим и что около 1/4 дюйма оболочки видно внутри коробки. Некоторые металлические ящики имеют встроенные кабельные зажимы. Если в коробке, которую вы используете, нет зажимов, купите зажимы отдельно и установите их при добавлении кабеля в коробку.

8
/
10

Переполнение электрических коробок

Ошибка: слишком маленькая коробка | Слишком большое количество проводов в коробке может привести к опасному перегреву, короткому замыканию и возгоранию. Национальный электротехнический кодекс определяет минимальные размеры коробки для снижения этого риска.

Решение: Установите большую коробку | Чтобы рассчитать минимальный требуемый размер коробки, сложите элементы в коробке:

• 1 – для каждого горячего и нейтрального проводов, входящих в коробку
• 1 – для всех проводов заземления вместе взятых
• 1 – для всех кабельных зажимов вместе
• 2 – на каждое устройство (выключатель или розетка? но не светильники)

Умножьте общую сумму на 2,00 для провода 14-го калибра и на 2,25 для провода 12-го калибра, чтобы получить требуемый минимальный размер коробки в кубических дюймах. Затем выберите ящик как минимум с таким объемом. На пластиковых коробках объем проштампован внутри, обычно сзади. Емкость стального ящика указана в электрических нормах. Стальные ящики не будут маркированы, поэтому вам придется измерять высоту, ширину и глубину внутреннего пространства. Затем умножьте, чтобы найти объем.

9
/
10

Поменять местами горячий и нейтральный провода

Решение: Определите нейтральную клемму | Подключение черного горячего провода к нейтральной клемме розетки может привести к смертельному поражению электрическим током. Беда в том, что вы можете не осознать ошибку, пока кого-нибудь не ударит током, потому что свет и большинство других сменных устройств все равно будут работать; они просто не будут работать безопасно.

Всегда подключайте белый провод к нейтральной клемме розеток и осветительных приборов. Нейтральная клемма всегда маркируется. Обычно он определяется серебристым или светлым винтом. Подключите горячий провод к другому терминалу. Если есть зеленый или оголенный медный провод, это земля. Подсоедините заземление к зеленому винту заземления или к заземляющему проводу или заземленной коробке.

10
/
10

Семейный мастер на все руки

Подключение GFCI в обратном направлении

Решение: Подключите питание к «линейным» клеммам | Розетки GFCI (прерыватель цепи замыкания на землю) защищают вас от смертельного удара, отключая питание, когда они обнаруживают небольшие различия в токе.
