Как определить фазы a b c

Для этого вам нужно посмотреть на разделительном устройстве, какие цвета жил сидят на отходящем кабеле и тогда также подключить прибор с лева на право. Цитата Richa Указательпоследовательности чередования фаз Определение последовательности чередования фаз в трехфазной симметричной системе ЭДС напряжений осуществляют с помощью указателя последовательности чередования фаз. В простейшем исполнении он состоит из двух одинаковых ламп накаливания и конденсатора. Емкость С беруттакой, чтобы емкостное сопротивление равнялось резистивному сопротивлению каждой лампы.

Поиск данных по Вашему запросу:

Схемы, справочники, даташиты:

Прайс-листы, цены:

Обсуждения, статьи, мануалы:

Дождитесь окончания поиска во всех базах.

По завершению появится ссылка для доступа к найденным материалам.

Содержание:

Что такое чередование фаз и как его проверить?

Прямая фазировка электрической линии: что это и 2 варианта подключения

Фазы А В С как определить

Фазировка оборудования — Основные понятия и определения

Чередование фаз

Эксплуатация кабельных линий 1-35 кВ — Определение одноименности фаз кабельных линий

порядок чередования фаз

Что такое порядок чередования фаз в трехфазной сети

3 проверенных способа определения фазы и нуля без приборов. Как проверить фазировку мультиметром

Как проверить фазировку кабеля

ПОСМОТРИТЕ ВИДЕО ПО ТЕМЕ: Mastech MS8906 проверка порядка чередования фаз

Что такое чередование фаз и как его проверить?

В нашем садоводческом товариществе установили трёхфазный электросчётчик с трансформатором тока. Счетчик был новый со всеми пломбами. Понятно, платить товариществу за учитываемую счетчиком энергию, которую оно фактически не использовало, не хотелось. Сначала решили, что счетчик неисправен. В результате пришли к другому выводу — счетчик не виноват. В заводской инструкции, приложенной к трёхфазному счетчику, записано: подключать счётчик к сети необходимо, соблюдая последовательность чередования фаз, чтобы фаза А сети была бы подключена к первому зажиму счётчика, фаза В — ко второму, а фаза С — к третьему зажиму счётчика.

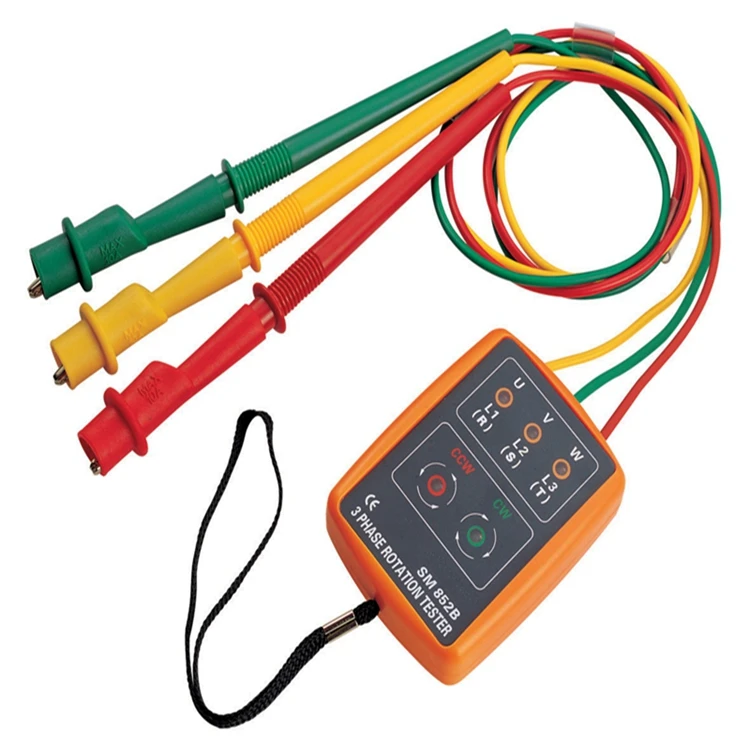

Последовательность чередования фаз легко установить с помощью фазоуказателя. Таковой всегда имеется на электростанциях, в электрохозяйствах крупных заводов, но откуда ему быть в садоводческих товариществах?

Наша попытка заполучить фазоуказатель на прокат на пару дней в крупном учреждении не удалась. Стало быть, отпала нужда платить за неиспользованную садоводами энергию. Знание этого отставания необходимо для правильного подключения к сети приборов, в которых требуется соблюдать последовательность чередования фаз, например, трёхфазных четырёхпроводных с нулем электросчетчиков. Конструкция устройства достаточно простая рис.

На основании из электроизоляционного материала, например текстолита, размещены два настенных электропатрона с ввинченными в них обычными осветительными лампами накаливания, закрытыми прозрачными кожухами, изготовленными из пластиковой тары от соков, воды и т. На основании укреплены также конденсатор и клеммы для подключения проводов. Одни выводы от ламп и конденсатора спаяны точка О , другие концы проводов соединены с клеммами А, В и С рис. В нашем случае к конденсатору подсоединена фаза В.

По величине накала яркости свечения ламп и судят о принадлежности оставшихся фаз проводов к фазе А или к фазе С. По отношению к фазе В одна из оставшихся фаз, например, фаза А, будет опережающая напряжение в фазе А опережает напряжение в фазе В , другая фаза — фаза С — будет отстающая напряжение в фазе С отстаёт от напряжения в фазе В.

Фаза, где лампа горит ярко — отстающая, то есть фаза С. Фаза, где лампа горит вполнакала — опережающая, то есть фаза А. Таким образом, определив, что чередование фаз в нашем случае правильное А-В-С , в этой же последовательности подключают их к соответствующим зажимам трёхфазного счётчика счёт слева-направо. Если же ярко горит лампа слева рис. В этом случае следует поменять местами крайние провода, идущие к счётчику, оставив на месте средний провод фаза В. Это делается для того, чтобы снять возможное напряжение воздушной кабельной сети и разрядить возможно заряженные конденсаторы, находящиеся у садоводов установки с конденсаторным пуском двигателей ;.

Обратим ваше внимание на то, что значения электрического напряжения на конденсаторе и лампах зависят от сопротивления как конденсатора, так и лампы, точнее от соотношения m этих сопротивлений:. Расчеты показывают, что с увеличением показателя m напряжение на лампе в фазе С падает, а напряжение в фазе С растёт.

При этом яркости обеих ламп будут мало отличаться друг от друга, что ухудшит зрительную оценку накала ламп. Как видно из таблицы 2 каждой паре ламп той или иной мощности W соответствует своя емкость конденсатора. Причем напряжения на лампах не изменятся, если применить лампы другой мощности и подобрать конденсатор соответствующей емкости. Главная Последние публикации, новое на сайте.

Ремонт и строительство Дом и квартира, дизайн и архитектура, проекты домов. Обзоры, советы. Сад, огород, усадьба Садоводство и огородничество, приусадебное хозяйство. Декоративно — прикладное искусство Резьба по дереву, выжигание, чеканка, плетение и многое другое Идеи мастеру Сделай сам, различные оригинальные и полезные самоделки.

Мебель своими руками Самостоятельное изготовление мебели, чертежи, схемы. Разное Идеи, советы, методики. Все права защищены. Незаконное копирование материалов сайта Idea-master. Для связи: admin idea-master. Размещение рекламы на сайте. Устройство для определения чередования фаз — самодельный фазоуказатель В нашем садоводческом товариществе установили трёхфазный электросчётчик с трансформатором тока.

Схема устройства чередование фаз правильное: А-В-С. Таблица 1. Таблица 2. Разделы сайта: Главная Последние публикации, новое на сайте.

Прямая фазировка электрической линии: что это и 2 варианта подключения

Чтобы сделать фазировку электрической линии, нужно иметь соответствующий опыт и знания Сфазировать генератор или электродвигатель поможет фазометр или по-другому фазоуказатель. Однако, его непросто найти в магазинах или же просто нет смысла покупать его для одного раза использования. Для кабельных проводов обязательно нужно знать фазы ввода, иначе может произойти короткое замыкание. При правильности определения считать напряжение будет гораздо удобнее. Что такое фазирование, и как определить фазы, как пользоваться мультиметром и сделать такой прибор дома — обо всех нюансах ниже.

Для проверки чередования фаз достаточно широко используют мегаомметр, Принадлежность жилы кабеля той или иной фазе определяется по.

Фазы А В С как определить

В процессе монтажа электрооборудования, в частности, параллельного подключения трансформаторов, актуален вопрос о том, как определить чередование фаз трехфазного электродвигателя. С порядком и правильностью чередования связаны:. В этой статье приведены основные способы и наиболее широко применяемые для решения этой задачи приборы. Подключая оборудование к трехфазной сети при помощи силового кабеля, порядок следования фаз можно проверить без применения специальных приборов. При этом ориентируются на цветовую или цифровую маркировку изоляции жил электропровода. Следует заметить, что на практике маркировка изоляции может оказаться недостаточным критерием, поскольку не все производители дают гарантию совпадения цвета изоляции жилы в начале и в конце кабеля. Существует парная гарнитура, снабженная наушниками и зажимами, специально для проведения фазировки. Также можно воспользоваться мегомметром. При этом для персонала обязательно строгое соблюдение мер безопасности. Осуществить контроль фазировки порядка чередования и одноименности фаз можно с помощью простого фазоуказателя ФУ 2, который состоит из трех обмоток и вращающегося при проверке алюминиевого диска.

Фазировка оборудования — Основные понятия и определения

Часто на объектах электроснабжения приходится решать задачу проверки чередования фаз, а также производить фазировку. Обычно эти задачи входят в комплекс работ по согласованию параллельной работы трансформаторов. Хочется поделиться небольшой историей, в которой будут затронуты темы чередования фаз в трехфазной сети и правильной фазировки, а также приборы и методы, использующиеся при этом. Работы были завершены успешно.

Если это условие будет нарушено и токопроводящая жила в одном устройстве будет соединена фазой одного наименования, а в другом — с фазой другого наименования, то в момент включения линии разноименные фазы шин РУ окажутся соединенными токопроводящей жилой накоротко. Правилами устройства электроустановок устанавливается порядок чередования и расцветки шин распределительных устройств.

Чередование фаз

Главное, что вы должны знать: у обычного цифрового мультиметра, нет отдельного режима для определения фазы или нуля, узнать это можно лишь увидев на экране величину напряжения или не увидев его. По большому счету, принцип определения фазы тестером, схож с работой обычной индикаторной отвертки, где фаза определяется по свечению встроенной лампы, которая загорается только при наличии цепи фаза — сопротивление — лампа — ёмкость человек. Ток, с фазы, протекающий через такую индикаторную отвертку, проходит через высокое сопротивление, встроенное в индикатор, затем также через лампу в ней, а потом попадает в ёмкость — в качестве которой выступает человек для этого мы и касаемся задней стороны индикаторной отвертки при определении и только при наличии всех участников такой цепи, лампа будет гореть. В первую очередь, перед тем как искать фазу мультиметром, необходимо проверить его работоспособность, а именно работу режима вольтметра — определения напряжения переменного тока. Для этого проще всего попробовать определить напряжение в стандартной, бытовой розетке в.

Эксплуатация кабельных линий 1-35 кВ — Определение одноименности фаз кабельных линий

При правильности определения считать напряжение будет гораздо удобнее. Что такое фазирование, и как определить фазы, как.

порядок чередования фаз

Нередко при обслуживании электрооборудований необходимо проводить проверку чередования фаз и производить фазировку. В нашей статье мы опишем чередование фаз в 3-х фазной сети, необходимые инструменты и способы правильной фазировки. Представим себе монтаж двух масляных трансформаторов.

Что такое порядок чередования фаз в трехфазной сети

By prsch , April 2, in Электрика. Собственно вопрос: как определить номер фазы в трехфазной системе электроснабжения и есть ли в этом смысл? После ремонта линии, у меня перестал правильно работать АВР. Чередование фаз вроде правильное по часовой стрелке , но есть подозрение, что мой АВР хочет конкретную фазу видеть соответственно 1, 2, 3. Мы принимаем формат Sprint-Layout 6!

Содержание: Небольшое вступление Что собой представляет чередование фаз? Когда нужно учитывать порядок?

3 проверенных способа определения фазы и нуля без приборов. Как проверить фазировку мультиметром

Содержание 1 Статьи 1. Добавьте её в свою соц. ОбщееСП В результате приказом Росстандарта от 22 июля г. ГOCT Р был отменен, в связи с принятием и введением в…. При выборе дизельной электростанции ДЭС в качестве автономного основного или резервного источника электроэнергии проектировщика подстерегают несколько подводных камней.

Как проверить фазировку кабеля

Здравствуйте, гость Вход Регистрация. Правила Форума «Электрик». Файловый архив форумов.

Основные понятия и определения | Фазировка оборудования

Страница 2 из 13

Трехфазная система.

Под трехфазной системой ЭДС (напряжений) понимают совокупность трех симметричных ДС, амплитуды, которых равны по значению и сдвинуты (амплитуда каждой ЭДС относительно предшествующей ей амплитуды другой ЭДС) на один и тот же фазный угол. На рис. 1,д приведена схема простейшего синхронного генератора трехфазного тока. Обмотки, в. которых наводятся переменные ЭДС, помещены в пазы статора, смещенные по окружности на 120°. Выводам обмоток присвоены обозначения «начал» АБСа «концов» X, Y, Z соответственно. По обмотке ротора проходит постоянный ток, создавая магнитное поле. При пересечении обмоток статора магнитным полем вращающегося ротора в них наводится симметричная система трех синусоидальных ЭДС одинаковой частоты и амплитуды, сдвинутых по фазе на 120° (рис. 1,6). За один оборот ротора, что соответствует периоду времени Т, в каждой из обмоток происходит полный цикл изменения ЭДС. Когда ось ротора/— / пересекает витки обмотки статора, в них наводится максимальная ЭДС. Но так как для трех обмоток статора это происходит в разные моменты времени, то и максимумы наведенных ЭДС не совпадают по фазе, т. е. их амплитуды Ед, Eg, Ее оказываются сдвинутыми одна относительно другой на 1/3 периода, или на 120°.

Фаза. Угол, характеризующий определенную стадию периодически изменяющегося параметра (в данном случае ЭДС), называют фазовым углом или простой фазой. При совместном рассмотрении двух (и более) синусоидально изменяющихся ЭДС одной частоты, если их нулевые (или амплитудные) значения наступают не одновременно, говорят, что они сдвинуты по фазе. Сдвиг всегда определяют между одинаковыми фазами, например между началами синусоид, как это показано на рис. 1,6, или между амплитудами. При сдвиге двух синусоид по фазе одна из них будет отставать от другой по времени. Чтобы определить, какая из синусоид отстает, находят их начала, т. е. нулевые значения ЭДС при переходе от отрицательных 6 значений к положительным.

Рис. 1. Получение трехфазной симметричной системы ЭДС: 1 — статор; 2 — обмотка статора; 3 — ротор; 4 — обмотка ротора

На рис. 1,6 начала обозначены буквами а, Ь, с. Из рисунка видно, что начало одной синусоиды (например, синусоиды, проходящей через точку Ь) расположено правее начала другой (синусоиды, проходящей через точку а ). Это свидетельствует о том, что синусоида с началом в точке b отстает по времени от синусоиды с началом в точке а Еще более отстает синусоида, проходящая через точку с, так как ее начало сдвинуто на (2/3) Т или на 240° от начала координат (момента, когда / = 0). В равной мере можно говорить, что синусоида с началом в точке а опережает синусоиды с началом в точке b на (1/3) Tvi с началом в точке с — на (2/3) Т.

На практике под фазой трехфазной системы понимают также отдельный участок трехфазной цепи, по которому проходит один и тот же ток, сдвинутый относительно двух других по фазе. Исходя из этого, фазой называют обмотку генератора, трансформатора, двигателя, провод трехфазной линии, чтобы подчеркнуть принадлежность их к определенному участку трехфазной цепи.
Фазы обозначают прописными буквами А, В, С. Но навешивать надписи букв на оборудование станций и подстанций не всегда удобно. Поэтому при окраске оборудования (например, сборных и соединительных шин в закрытых РУ), которая применяется с целью защиты от коррозии, используют красители различного цвета. Краску наносят по всей длине шин.

Шины фазы А окрашивают в желтый цвет, фазы В — в зеленый и фазы С — в красный. Поэтому фазы часто называют Ж, 3, К. Для распознавания фаз оборудования на кожухах, арматуре изоляторов, конструкциях и опорах наносят соответствующие цветные метки в виде кружков или полос.
Таким образом, в зависимости от рассматриваемого вопроса фаза — это либо угол, характеризующий состояние синусоидально изменяющейся величины в каждый момент времени, либо участок трехфазной цепи, т. е. однофазная цепь, входящая в состав трехфазной.

Порядок следования фаз. Порядок, в котором ЭДС в фазных обмотках генератора проходят через одни и те же значения (например, через положительные амплитудные значения), называют порядком следования фаз. Трехфазные системы ЭДС могут отличаться друг от друга порядком следования фаз. Если вращение ротора генератора происходит в направлении, изображенном на рис. 1,с, то фазы будут следовать в порядке А, В, С — это так называемый прямой порядок следования фаз. Если направление вращения ротора изменить на противоположное, то изменится и порядок следования фаз. Фазы будут проходить через максимальные значения в порядке А, С, В — это обратный порядок следования фаз.
Иногда вместо термина «порядок следования фаз» говорят «порядок чередования фаз». Во избежание путаницы условимся применять термин «Чередование фаз» только в том случае, когда это связано с понятием фазы как участка трехфазной цепи.

Чередование фаз.

Итак, под чередованием фаз понимают очередность, в которой фазы трехфазной цепи (отдельные провода линии, обмотки и выводы электрической машины и т. д.) расположены в пространстве, если обход их каждый раз начинать из одного и того же пункта (точки) и производить в одном и том же направлении, например сверху вниз, по часовой стрелке и т. д. На основании такого определения говорят о чередовании обозначений выводов электрических машин и трансформаторов, расцветки проводов и сборных шин. В ряде случаев порядок чередования фаз строго регламентирован. Так, порядок чередования обозначений выводов синхронных машин принимается соответствующим порядку следования фаз для установленного направления вращения ротора. Правила устройства электроустановок (ПУЭ) предусматривают для закрытых РУ следующий порядок чередования окрашенных сборных шин при расположении их в вертикальной плоскости: верхняя шина — желтая, средняя — зеленая, нижняя — красная. При расположении шин в горизонтальной плоскости наиболее удаленная шина окрашивается в желтый цвет, а ближайшая к коридору обслуживания — в красный. Ответвления от сборных шин выполняются так, чтобы слева располагалась фаза Ж, 8 справа — фаза К, если смотреть на шины из коридора обслуживания (при трех коридорах в РУ — из центрального).

На открытых подстанциях чередование окраски сборных и обходных шин ориентируют по силовым трансформаторам. Ближайшая к ним фаза шин окрашивается в желтый цвет, средняя — в зеленый, отдаленная — в красный. Ответвления от сборных шин выполняют таким образом, чтобы слева располагалась шина фазы Ж, справа — фазы К, если смотреть со стороны шин на трансформатор.
Отступление от указанных выше требований порядка чередования окраски шин РУ ПУЭ допускают в виде исключения в тех отдельных случаях, когда соблюдение этих требований связано с усложнением монтажа или необходимостью установки специальных опор для транспозиции проводов BЛ.

Совпадение фаз. При фазировке трехфазных цепей могут быть различные варианты чередования обозначений (расцветки) вводов на включающем аппарате и подачи на эти вводы напряжения разных фаз. Для простоты дальнейших рассуждений допустим, что фазируемые напряжения двух систем шин электроустановки имеют одинаковые порядки следования фаз А, В, С и Ах, Bi, С|. При этом условии фазы одноименных напряжений могут совпасть, а порядок чередования обозначений вводов у выключателя может не совпасть (рис- 2, а) или, наоборот, при одном и том же порядке чередования обозначений вводов фазируемые напряжения могут оказаться сдвинутыми по фазе (рис. 2, б). Поворот одноименных векторов напряжений относительно друг друга может быть не только на угол 120°, как это показано на рис. 2,6, но на любой угол, кратный 30е, что Характерно для трансформаторов, имеющих разные группы соединения обмоток. В обоих приведенных случаях включение выключателя неизбежно приводит к КЗ.
В то же время возможен вариант, когда совпадает и то, и другое (рис. 2, в) — Короткое замыкание между соединяемыми частями установки здесь исключено.

Под совпадением фаз при фазировке как раз и понимают именно этот случай, когда на вводах выключателя, расположенных друг против друга и принадлежащих одной фазе, одноименные напряжения двух частей установки совпадают по фазе, а обозначения (расцветка) вводов выключателя согласованы с соответствующими фазами напряжения и имеют один и тот же порядок чередования.
Векторное изображение синусоидально изменяющихся ЭДС (напряжений, токов). Периодически изменяющиеся синусоидальные величины изображают в виде синусоид (рис. 1,6) и вращающимися векторами — направленными отрезками прямой линии (рис. 1,в).

Рис. 2. Варианты несовпадения (е. б) и совпадения (в) фаз двух частей электроустановки

Для векторов фазных ЭДС Ej4, Eg. Eq> изображенных на этом рисунке, условно приняты направления от начал обмоток к их концам. Связь между синусоидальной кривой и вращающимися векторами показана на рис. 3. Синусоида получается проектированием вращающегося вектора (равного в заданном масштабе амплитуде изменяющейся ЭДС) на вертикальную ось /-/, перемещаемую по оси абсцисс со скоростью, пропорциональной частоте вращения вектора. Сдвиг фаз между двумя векторами, начала которых совмещены в одной точке, определяется углом V (рис.4). Отставание вектора Eg от вектора Ед показано направлением стрелки угла (против направления вращения векторов).
Следует сказать, что понятие вращающегося вектора ЭДС (напряжения, тока и т.д.) в электротехнике несколько отличается от понятия вектора, скажем, силы или скорости в механике.

Рис. 3. Получение синусоидального графика при вращении вектора

Рис. 4. Изображение двух ЭДС синусоидами и векторами при различных углах сдвига

Если в механике векторы не могут быть определены полностью только по их значениям без указания направления их действия в пространстве, то в электротехнике вращающиеся векторы не определяют действительного направления изображаемых ими величин в пространстве. Однако совокупное расположение вращающихся с одной частотой векторов (например, ЭДС трех фаз) на диаграмме дает представление о происходящем в электрической цепи процессе во времени и позволяет сделать количественную оценку явлений путем проведения элементарных операций над векторами.

Основные Схемы соединений трехфазных цепей.

Обмотки электрических машин (генераторов, синхронных компенсаторов, двигателей) и трансформаторов соединяют в звезду или треугольник.

При соединении трех обмоток генератора в звезду концы их объединяют в одну точку (рис. 5, в), которую называют нулевой (или нейтральной). Электродвижущие силы между началами и нулевой точкой обмоток называют фазными ЭДС и обозначают Ед, Eg, Ее, или просто £ф. Электродвижущие силы между выводами фаз называют линейными tn. Они получаются как разность векторов соответствующих фазных ЭДС генератора, например Ед — Eg = Едд (рис. 5,в).

Рис. 5. Соединение обмоток генератора в звезду (о), векторная диаграмма ЭДС (б), вычитание векторов фазных ЭДС (в)

Рис. 6. Соединение обмоток генератора треугольником (д) и векторная диаграмма ЭДС (б)

Порядок индексов в обозначении линейных ЭДС не произволен — индексы ставятся в порядке
вычитания векторов: Ев-Ес= Евс\ Ес-Ёл = ЕСА- С учетом заданного направления вращения векторов такой расстановке индексов соответствует вычитание вектора ЭДС отстающей фазы из вектора ЭДС опережающей. В результате векторы линейных ЭДС всегда опережают уменьшаемые фазные векторы на 30°. Значения линейных ЭДС в \Д или в 1,73, раз больше фазных, в чем легко убедиться измерением векторов на диаграмме.

Соединение обмоток генератора треугольником показано на рис. 6,о. Точки А, В, С являются общими для каждой пары фазных обмоток. Если к зажимам генератора не подсоединена нагрузка, то в обмотках, образующих замкнутый контур, отсутствует ток, обусловленный синусоидальными ЭДС промышленной частоты, сдвинутыми относительно друг друга на (1/3) Т, так как в каждый момент времени геометрическая сумма ЭДС, действующих в контуре треугольника, равна нулю. Убедиться в этом можно, рассматривая векторную диаграмму рис.»6, б и синусоиды мгновенных значений ЭДС трехфазного генератора (рис. 1, б).

Рис. 7. Изменение на 180° фазы наведенной ЭДС при перемене обозначений зажимов:

а — фазы ЭДС Ед и Еа совпадают; б — ЭДС Ед и Eg находятся в противофазе

Из рис. 6, а видно, что при соединении треугольником линейные провода отходят непосредственно от начала и конца обмотки каждой фазы, поэтому фазные ЭДС равны линейным и совпадают с ними по фазе. Заметим, что на станциях обмотки генераторов, как правило, соединяют в звезду. Соединение треугольником встречается крайне редко и только у турбогенераторов одного типа (ТВС-30).

Обмотки трансформаторов, так же как и генераторов, соединяют в звезду и треугольник (схема зигзага встречается редко). Схема звезды часто выполняется с выведенной нулевой точкой. Схемы соединений в звезду, в звезду с выведенной нулевой точкой и в треугольник в тексте обычно обозначают буквами У, Ун и Д соответственно. Обмотки высшего напряжения (ВН) трансформаторов соединяют в У или Д независимо от схемы соединения источников питания. Вторичные обмотки среднего (СН) и низшего (НН) напряжений также соединяют в У или Д.
В отличие от генераторов у мощных трансформаторов соединение треугольником по крайней мере одной из его обмоток является обычным [lj.

Группы соединений обмоток трансформаторов. Между первичной я вторичной ЭДС трансформатора, включенного под напряжение, может быть угол сдвига, который в общем случае зависит от схемы соединения и направления намотки обмоток, а также от обозначения (маркировки) зажимов.
Число сочетаний схем соединений У и Д может быть не более четырех: У/У, У/Д, Д/Д и Д/У, но, принимая во внимание возможность намотки обмоток на магнитопроводе в разных направлениях, случайное и преднамеренное изменение маркировки зажимов, а также соединение фазных обмоток в треугольник в ином чередовании, число схем включений трансформатора значительно возрастает. Приведем примеры. У каждой обмотки есть начало и конец. Начала обмоток обозначают буквами А, В, С, а, Ь, с, а концы X, ¥, Z, х, у, г соответственно. И хотя эти понятия условны, они имеют прямое отношение к действующей в обмотке ЭДС.

Рис. 8. Два варианта схем соединения фазных обмоток НН треугольником

Если у одной из обмоток поменять обозначения начала а и конца * (рис. 7), то, принимая ориентацию ЭДС по отношению к новому началу прежней (от * к в ), необходимо считать вектор ЭДС Еа повернутым на 180°. К такому же результату приводит и изменение направления намотки обмоток. В обмотках с односторонней намоткой (витки обеих обмоток идут от начал в правую или левую сторону) ЭДС совпадают по направлению, при разносторонней намотке они сдвинуты на 180°.

Рис. 9. Схемы и группы соединения обмоток трансформаторов и автотрансформаторов :

а — трехфазных двухобмоточных трансформаторов; б — трехфазных трехобмоточнмх трансформаторов; в — трехфазных трехобмоточных автотрансформаторов

Рис. 10. Циклическая перемаркировка фаз обмотки в стандартной схеме. У/У-0

На рис. 8, а показано соединение фазных обмоток треугольником в стандартном порядке: а — у; Ь— z; с — х. Если обмотки соединить в порядке Oi — zt; сх — уЬг — xt (рис. 8,6), то векторы линейных ЭДС НН смещаются по отношению друг к другу на 60° (рис. 8, в) *
Чтобы упорядочить все многообразие схем соединений обмоток трансформаторов, введено понятие о группе соединений, характеризующее угловое смещение векторов линейных ЭДС вторичных обмоток относительно одноименных векторов линейных ЭДС обмотки ВН независимо от того, является трансформатор понижающим или повышающим.

Рис. 11. Циклическая перемаркировка фаз при ошибочном монтаже ошиновки. Обозначение фаз НН, соответствующее группе У/У-О, показано в скобках

Группа соединений обозначается числом, которое при умножении на 30° дает угол отставания вектора ЭДС вторичной обмотки от ЭДС Вектора первичной обмотки. Если, например, схема и группа соединений трансформатора обозначены У/Д-11, то смещение векторов линейных ЭДС равно 330°.

В ГОСТ 11677-75* предусмотрены две группы соединения обмоток трехфазных двухобмоточных трансформаторов: 0 и 11 (рис.9). Практически могут встретиться 12 групп и, кроме того, такие соединения, которые вообще не могут быть отнесены к какой-либо определенной группе. Заметим, что нестандартные группы могут быть получены ошибочно при монтаже и ремонте оборудования без вскрытия трансформатора и пересоединения его обмоток. Для этого достаточно, например, перекрасить шины фаз или перемаркировать обозначения выводов и потом ориентироваться на эти обозначения. Типичными являются следующие случаи. При перемещении обозначений выводов фаз (циклическая перемаркировка фаз), когда по кругу меняются местами надписи на выводах трех фаз на стороне ВН или НН (рис. 10), группа соединений каждый раз изменяется на 4 или 8 угловых единиц. Так, при подсоединении трансформатора зажим фазы b может ошибочно оказаться подсоединенным к сборной шине фазы а, зажим с — к шине фазы Л и т. д. Такое подсоединение равносильно перемаркировке фаз и влечет за собой изменение исходной группы трансформатора на 4 единицы. Действительно, построение и совмещение векторных диаграмм (рис.11) показывает, что векторы повернуты на 120°, или на 4 единицы.

*В построениях векторных диаграмм на рнс. 8 и далее принято направление векторов линейных ЭДС (напряжений) обмоток ВН от В к А и обмоток НН — от Ь к а .

Рис. 12. Двойная перемаркировка фаз при ошибочном монтаже ошиновки на стороне ВН и НН: а — исходная группа У/Д-11; б — перемаркировка одноименных фаз А и С, а и с; в — перемаркировка разноименных фаз А и С.

Рис. 13. Ошибочное обозначение выводов двух фаз b и с на стороне низшего напряжения

Перестановка обозначений двух фаз на стороне ВН и одновременно НН (двойная перемаркировка) у трансформатора, имеющего нечетную группу соединений, вызывает угловое смещение векторов ЭДС вторичной обмотки относительно их первоначального положения на 60 или 300°. Значение угла зависит от того, какие две фазы на стороне ВН, а также на стороне НН перемещаются — одноименные или разноименные. На рис. 12 показано, что достаточно поменять местами соединительные шины двух фаз А и С на стороне ВН и тех же фаз на стороне НН, как группа 11 перейдет в группу 1, а при перемене мест фаз А и С и. одновременно Ь и с группа 11 превращается в 9.
Наиболее вероятен в эксплуатационной практике случай перекрещивания шин только двух фаз на какой-нибудь одной стороне (ВН или НН), например фаз b и с. При этом изменяется порядок чередования фаз. Вместо а — b -с порядок чередования будете — с — Ь (рис. 13), и углы сдвига фаз одноименных ЭДС обмоток ВН и НН будут неодинаковы: = 0°; ifpb = 120°; \fCc — 240°. Это обстоятельство не позволяет отнести трансформатор к определенной группе соединений.

Одним из основных условий параллельной работы трансформаторов является тождественность групп соединений их обмоток, что устанавливается по паспортным данным или специальными измерениями. Но даже при одинаковых группах перед первым включением в работу (после монтажа или капитального ремонта со сменой обмоток, отсоединением кабелей и пр.) трансформатор фазируют с сетью, так как на зажимах включающего аппарата (выключателя, отделителя, рубильника) может появиться сдвиг фаз в результате неправильного присоединения токоведущих частей к аппаратам и выводам трансформатора, о чем было сказано выше. Здесь следует особо подчеркнуть, что цель фазировки заключается не в определении группы, к которой принадлежит включаемый трансформатор, а в проверке согласованности соединяемых фаз всех элементов трехфазной цепи со стороны как высшего, так и низшего напряжения.

Назад
Вперёд

Чередование фаз в электрических системах

В электрических системах иногда без определения чередования фаз невозможно двигаться дальше. И студенты, и практикующие инженеры часто сбиваются с толку. Есть несколько важных ситуаций, когда определение последовательности фаз является обязательным. Это когда:

Один синхронный генератор должен быть синхронизирован с сетью.
Две системы должны работать параллельно.
Два трансформатора должны работать параллельно.
Соединение двух разных линий, исходящих из одного источника.

В трехфазной системе синусоида напряжения или тока достигает пиковых значений периодически одно за другим. Синусоиды смещены друг от друга на 120 градусов. Таким образом, вектора, представляющие три синусоиды для волн напряжения или тока трех линий, сдвинуты по фазе на 120 градусов.

Теперь возникает вопрос, какова последовательность? В каком порядке волны напряжения или тока циклически достигают пиковых значений. На диаграмме просто посмотрите на последовательность фаз ABC Anti Clock Wise. Здесь вектора вращаются против часовой стрелки. Воображаемый зритель (см. рис. A слева) увидит сначала фазу A, затем B, затем снова C, снова A, затем B… как и положено. Последовательность ABCABCABC…… или ABC Anti Clock. Мудрая последовательность.

Вы можете представить себе возможность чередования фаз ACB Anti Clock Wise. Да может быть! В этом случае вектора, вращающиеся в одном и том же направлении против часовой стрелки, воображаемый зритель (см. рис. A справа) встретит сначала фазу A, затем C, затем B. Таким образом, здесь последовательность продолжается как ACBACBACB…… .

Вы можете подумать, что при вращении против часовой стрелки возможны ли другие последовательности?

вы можете подумать, почему не BCA или BAC или CBA или ……?

Из приведенной выше последовательности ABC, если вы начнете с B, вы увидите, что BCA — это не что иное, как та же самая последовательность ABC. Точно так же последовательность BAC и CBA такая же, как и ACB, только мы начали с другой фазы.

Примечание. Если вы изучали математику перестановок и комбинаций, вам будет проще понять случай.

Отсюда ясно, что для вращения против часовой стрелки возможны две последовательности фаз ABC или ACB.

Почему против часовой стрелки? да, это соглашение в основном используется. Просто вспомните школьную математику, когда вы всегда измеряли тригонометрический угол, начиная с положительной оси x против часовой стрелки, и называли его положительным углом, а по часовой стрелке угол отрицательным. Соответственно рисуется синусоида. Вот почему так распространено вращение против часовой стрелки.

Однако также можно использовать последовательность фаз ABC и ACB по часовой стрелке. Идентификация последовательности фаз является чисто условной. Это помогает определить последовательность, в которой трехфазное напряжение или ток достигают пиковых значений.

Античасовой ABC эквивалентен Clock Wise ACB. Просто проанализируйте, поместив воображаемый зритель и вращая фазы в соответствующих направлениях.

При перепутывании любых двух из трех фазных проводников, подсоединенных к трехфазному асинхронному двигателю, изменяется последовательность фаз питания двигателя. Это приводит к вращению двигателя в противоположном направлении. Фактически этот принцип используется в механических детекторах чередования фаз. Одно и то же направление вращения означает одинаковую последовательность фаз. В наши дни все чаще используются твердотельные детекторы последовательности.

В некоторых регионах мира для последовательности фаз могут использоваться другие буквы, например L1L2L3 или RYB.

Это действительно сбивает с толку, когда рассматривается синхронизация двух разных систем.

В реальном мире перед синхронизацией или параллельным подключением последовательность фаз двух сторон определяется с помощью одного и того же детектора последовательности. Если извещатель наблюдает одинаковое направление вращения для обеих сторон, то они соответственно маркируются для одинаковой последовательности. Конечно, одной и той же последовательности недостаточно. Также установлено, что клеммы одной фазы соединены вместе.

Численный расчет цепи переменного тока

Новое сообщение Предыдущее сообщение Начало

Подписаться на: Комментарии к сообщениям (Atom) установить либо ABC, либо ACB. Эта настройка позволяет реле определить, работает ли двигатель в прямом или обратном направлении. Это важно для предотвращения повреждения двигателя и используется в различных настройках, таких как асимметрия тока, реверсирование фаз и перегрузка по току обратной последовательности, чтобы отключить двигатель при обнаружении обратного чередования фаз. Чередование фаз также используется для целей измерения.

Если двигатель в поле вращается в прямом направлении, необходимо проверить чередование фаз реле. Если в полевых условиях двигатель вращается в обратном направлении, то при исправлении проводки двигателя такую же исправление проводки необходимо выполнить для реле, после чего необходимо проверить чередование фаз реле. Следующие методы помогут определить правильное чередование фаз двигателя. Как только правильное чередование фаз двигателя определено, реле чередования фаз можно настроить соответствующим образом.

*В следующих методах используются изображения реле GE869.

Метод №1

Реле GE869 имеет экран «Последовательность J». На этом экране показаны значения напряжения и тока для:
- V0/I0 – напряжение/ток нулевой последовательности (ток на землю)
- V1/I1 – напряжение/ток прямой последовательности (нормальная работа)
- V2/I2 – напряжение/ток обратной последовательности (неправильное чередование фаз)
См. рис. 1 ниже, значения напряжения и тока находятся в строке обратной последовательности V2/I2. Поскольку было определено, что двигатель вращается в прямом направлении в полевых условиях, чередование фаз в реле необходимо изменить либо с ABC > ACB, либо с ACB > ABC.
В этом примере чередование фаз было изменено с ABC > ACB, и на рис. 2 ниже значения напряжения и тока теперь находятся в строке прямой последовательности V1/I1.

Метод №2

В этом методе используется угол векторов для определения правильного чередования фаз. См. рис. 3 и 4 ниже, векторные диаграммы одинаковы независимо от того, установлено ли реле в положение ABC или ACB.

Для определения правильного чередования фаз с помощью векторных диаграмм необходимо знать, что все вектора вращаются против часовой стрелки. Это показано стрелками на рис. 5 ниже.

Зная, что векторы вращаются против часовой стрелки, теперь мы можем определить чередование фаз двигателя. Мы можем использовать 0° в правой части векторной диаграммы в качестве ориентира. Каждый раз, когда вектор пересекает точку 0° при вращении против часовой стрелки, представляет собой порядок фаз двигателя.
Поскольку есть два варианта чередования фаз — ABC и ACB, вы всегда хотите начинать с фазы A. В этом случае фаза А (красная стрелка) уже находится в опорной точке 0° как для напряжения, так и для тока. Когда вектора вращаются против часовой стрелки, следующий вектор, достигший точки 0° (в большинстве случаев каждые 120°), является следующей фазой в последовательности. В этом случае синий вектор, фаза C, является следующим вектором, пересекающим маркер 0°. На данный момент чередование фаз было определено как A-C, а по умолчанию последней фазой является B. Таким образом, чередование фаз равно A-C-B.

Метод №3

Асимметрия тока — это мера того, какой ток обратной последовательности обнаруживается при работе двигателя. Текущий дисбаланс измеряется от 0% до 100%.
Если асимметрия тока когда-либо обнаруживается при значениях больше 100 %, это может быть признаком того, что в реле неправильно установлено чередование фаз.
Текущие значения дисбаланса должны быть записаны в журнале событий реле.
На рис. 6 ниже значения дисбаланса тока при запуске двигателя находятся в диапазоне от 363% до 489. 0,2%. Это явный признак неправильного чередования фаз. Чередование фаз в реле было изменено, и результирующее пусковое событие можно увидеть на рисунке 7 со значениями небаланса тока в диапазоне от 1,3% до 4,1%.

Метод № 4

Захваты сигналов могут быть получены из файлов событий реле. На рис. 8 ниже ток показан вверху, а напряжение внизу. Чередование фаз можно определить, выбрав часть формы волны (пик, пересечение нуля или дно) и увидев, в каком порядке появляются фазы.
Используя пик сигналов на рисунке 8, мы начинаем с поиска пика для фазы A (красный). Затем следует фаза C (синий), за которой следует фаза B (зеленый). Чередование фаз двигателя определяется как ACB.

Заключение

Всегда следует проверять правильность подключения двигателя и его вращение в прямом направлении, прежде чем изменять какие-либо настройки реле. После проверки правильности подключения двигателя можно использовать любой описанный выше метод для определения правильности настройки чередования фаз в реле.
