Две обмотки нужны для того, что бы вызвать вращение ротора однофазного двигателя. Самые распространенные двигатели такого типа можно разделить на две группы: однофазные двигатели с пусковой обмоткой и двигатели с рабочим конденсатором.

У двигателей первого типа пусковая обмотка включается через конденсатор только на момент пуска и после того как двигатель развил нормальную скорость вращения, она отключается от сети. Двигатель продолжает работать с одной рабочей обмоткой. Величина конденсатора обычно указывается на табличке-шильдике двигателя и зависит от его конструктивного исполнения.

У однофазных асинхронных двигателей переменного тока с рабочим конденсатором вспомогательная обмотка включена постоянно через конденсатор. Величина рабочей емкости конденсатора определяется конструктивным исполнением двигателя.

То есть если вспомогательная обмотка однофазного двигателя пусковая, ее подключение будет происходить только на время пуска, а если вспомогательная обмотка конденсаторная, то ее подключение будет происходить через конденсатор, который остается включенным в процессе работы двигателя.

Знать устройство пусковой и рабочей обмоток однофазного двигателя надо обязательно. Пусковая и рабочие обмотки однофазных двигателей отличаются и по сечению провода и по количеству витков. Рабочая обмотка однофазного двигателя всегда имеет сечение провода большее, а следовательно ее сопротивление будет меньше.

Посмотрите на фото наглядно видно, что сечение проводов разное. Обмотка с меньшим сечением и есть пусковая. Замерять сопротивление обмоток можно и стрелочным и цифровым тестерами, а также омметром. Обмотка, у которой сопротивление меньше – есть рабочая.

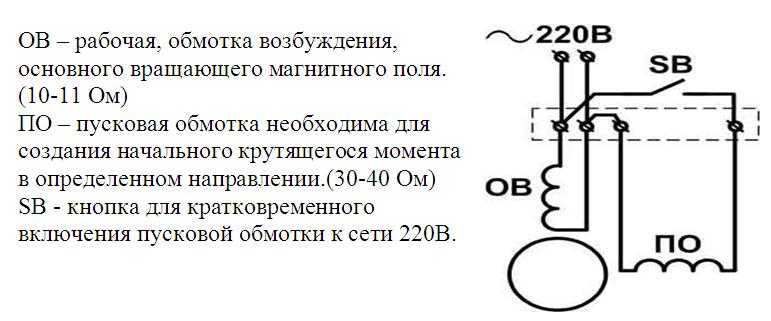

Рис. 1. Рабочая и пусковая обмотки однофазного двигателя

А теперь несколько примеров, с которыми вы можете столкнуться:

Если у двигателя 4 вывода, то найдя концы обмоток и после замера, вы теперь легко разберетесь в этих четырех проводах, сопротивление меньше – рабочая, сопротивление больше – пусковая.

Подключается все просто, на толстые провода подается 220в. И один кончик пусковой обмотки, на один из рабочих. На какой из них разницы нет, направление вращения от этого не зависит. Так же и от того как вы вставите вилку в розетку. Вращение, будет изменятся, от подключения пусковой обмотки, а именно – меняя концы пусковой обмотки.

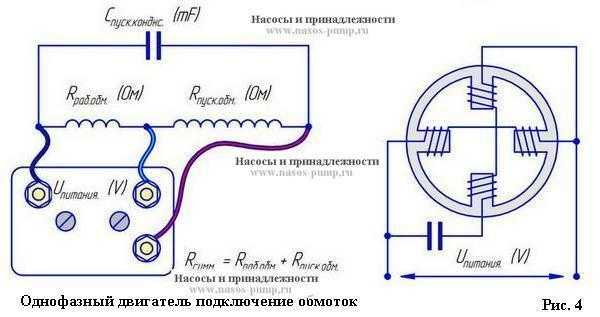

Следующий пример. Это когда двигатель имеет 3 вывода. Здесь замеры будут выглядеть следующим образом, например – 10 ом, 25 ом, 15 ом. После нескольких измерений найдите кончик, от которого показания, с двумя другими, будут 15 ом и 10 ом.

Это и будет, один из сетевых проводов. Кончик, который показывает 10 ом, это тоже сетевой и третий 15 ом будет пусковым, который подключается ко второму сетевому через конденсатор.

В этом примере направление вращения, вы уже не измените, какое есть такое и будет. Здесь, чтобы поменять вращение, надо будет добираться до схемы обмотки.

Еще один пример, когда замеры могут показывать 10 ом, 10 ом, 20 ом. Это тоже одна из разновидностей обмоток. Такие, шли на некоторых моделях стиральных машин, да и не только.

В этих двигателях, рабочая и пусковая – одинаковые обмотки (по конструкции трехфазных обмоток). Здесь разницы нет, какой у вас будет рабочая, а какая пусковая обмотка. Подключение пусковой обмотки однофазного двигателя, также осуществляется через конденсатор.

Источник

Пусковая и рабочая обмотка однофазного двигателя: как отличить?

Для определения типа обмотки однофазного двигателя достаточно взглянуть на маркировку на шильдике и схему. Но бывают ситуации, когда любые маркировочные определения отсутствуют, что, в свою очередь, существенно усложняет задачу. К тому же вид обмотки электродвигателя, который уже ремонтировали, лучше определять самостоятельно, во избежание неприятных неожиданностей.

Что такое пусковая обмотка

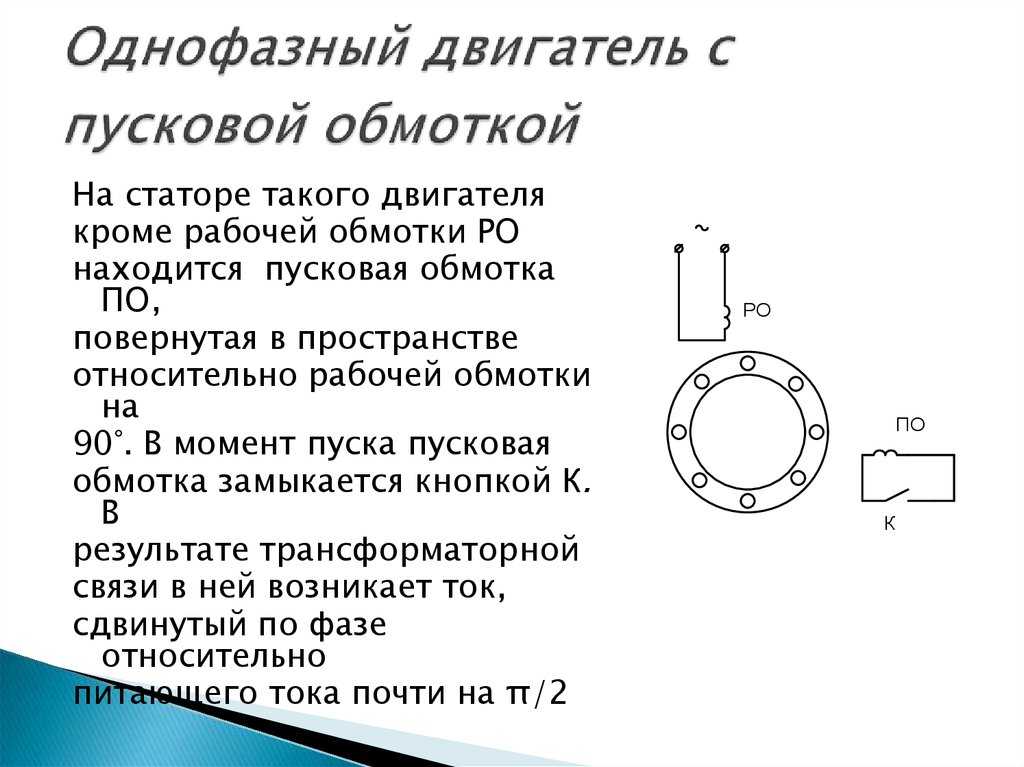

Несмотря на свое название, однофазные двигатели имеют двухфазную обмотку: основную и вспомогательную, именно последняя делит электрические моторы небольшой мощности на виды. Так, встречаются бифилярные и конденсаторные электродвигатели, и если первые имеют пусковую обмотку, то вторые обладают пусковым конденсатором. И если у второго вида второстепенная обмотка все время находится в рабочем состоянии, то у первого она отключается от сети сразу после того, как мотор наберет нужный разгон. Таким образом, вспомогательная катушка включается на короткий промежуток времени.

Характеристики рабочей обмотки

Основной или рабочей обмоткой является та, которая работает постоянно, создавая магнитное поле. Как следствие, она обладает большим сечением проводника и меньшим активным сопротивлением из-за постоянной нагрузки. Однако, несмотря на всю ее значимость, она не может работать без пускового механизма, которым и является вспомогательная катушка.

Как отличить на однофазном двигателе

Однофазные двигатели оснащаются двумя типами обмотки для того, чтобы их ротор мог вращаться, поскольку только одной для этого недостаточно. Поэтому перед подключением двигателя необходимо разобраться, какой моток является основным, а какой вспомогательным. Сделать это можно несколькими способами.

По цветовой маркировке

К какому типу относится конкретный моток, можно определить по цветовой маркировке во время визуального осмотра двигателя. Как правило, красные провода относятся к рабочему типу, а вот синие – вспомогательному.

Но во всех правилах есть свои исключения, поэтому всегда необходимо обращать внимание на бирку электродвигателя, на которую наносится расшифровка всех маркировок.

Однако если двигатель уже был в ремонте или на нем отсутствует бирка, данный способ проверки является не эффективным. В первом случае во время ремонтных работ могло полностью поменяться внутреннее содержимое мотора, а во втором – нет возможности безошибочно расшифровать цветные обозначения. К тому же иногда маркировка может вообще отсутствовать. Поэтому в таких ситуациях, лучше прибегнуть к другому, более достоверному способу.

По толщине проводов

Толщина проводов, которые выходят из электромашины небольшой мощности, поможет отличить пусковую катушку от рабочей. Поскольку вспомогательная работает непродолжительное время и не испытывает серьезной нагрузки, то провода, относящиеся к ней, будут более тонкими.

Однако не всегда можно определить толщину сечения проводов невооруженным глазом, иногда разница между ними совсем незаметна человеку.

Но даже если она бросается в глаза, опираться только на это не стоит. Поэтому многие всегда измеряют сопротивление проводов.

При помощи мультиметра

Мультиметр – специальный прибор, позволяющий измерить сопротивление проводов, а также их целостность. Для этого необходимо следовать следующему алгоритму:

После того, как замеры будут определены и станет понятно, какие электропровода к какой катушке относятся, рекомендовано промаркировать их любым удобным способом. Это позволит в дальнейшем пропускать процедуру измерения сопротивления при подключении двигателя.

Отличить, где находиться пусковая, а где рабочая обмотка однофазного мотора, можно несколькими способами. Однако наиболее действенным из них является измерение сопротивления электропроводов, отходящих из электромотора малой мощности, с помощью мультиметра.

Источник

Поиск рабочей и пусковой катушки однофазного асинхронного электродвигателя

Подписка на рассылку

Электродвигатели, используемые для комплектации бытовых приборов, в большинстве случаев относятся к группе однофазных и подразделяются на коллекторные и электрические машины с короткозамкнутым ротором.

Виды однофазных электродвигателей

Наиболее распространен последний тип моделей. В свою очередь, он разделяется на две группы:

Однофазное напряжение, подаваемое на обмотки статора с одной рабочей катушкой, создает пульсирующее, а не вращающееся магнитное поле. Поэтому ротор не способен самостоятельно начать вращение из состояния покоя и требует дополнительного начального воздействия. Его обеспечивает пусковая обмотка асинхронного двигателя, включаемая только на время, необходимое для выхода электродвигателя на рабочие обороты, и отключаемая центробежным переключателем, установленным на валу.

Однако, для обеспечения начального «толчка» дополнительная катушка к питающей сети также подключается через конденсатор.

Как найти пусковую обмотку

Для правильного подключения двигателя к сети необходимо определить назначение обмоток. Следует помнить, что рабочая катушка двигателя всегда будет иметь меньшее сопротивление, так как для ее намотки используется провод большего диаметра. Визуально различить разницу в размерах практически невозможно. Поэтому для распознавания обмоток достаточно с помощью мультиметра выполнить несколько измерений.

Самый простой вариант, когда у двигателя для подключения к сети выведены концы обеих катушек. В этом случае берется любой из четырех выводов и последовательно прозванивается с оставшимися концами для определения пар, связанных между собой. После чего просто измеряется сопротивление обмоток. Четырехвыводные двигатели имею большое преимущество, поскольку позволяют организовать реверсивное подключение.

Более сложной разновидностью является двигатель с тремя выводами.

В этом случае пусковая и рабочая обмотки двигателя изначально соединены между собой. Первым делом нужно найти вывод, который подключен к месту их соединения. Для этого определяется сопротивление между выводами 1-2; 2-3 и 1-3. Пара, у которой будут наибольшие показания прибора, соответствует концам соединенных между собой катушек. Значит, оставшийся свободный контакт является «срединной» точкой. Теперь необходимо последовательно измерить сопротивление между этим выводом и другими концами обмоток, тем самым разделив их на рабочую и пусковую. Минусом трехпроводного подключения является невозможность реверсивного использования двигателя.

Зная, как определить назначение обмоток, можно без ошибок запустить однофазный двигатель и избежать его поломки.

Источник

Как определить рабочую и пусковую обмотки однофазного электродвигателя

Здравствуйте, уважаемые читатели и гости сайта «Заметки электрика».

Меня часто спрашивают о том, как можно отличить рабочую обмотку от пусковой в однофазных двигателях, когда на проводах отсутствует маркировка.

Каждый раз приходится подробно разъяснять, что и как. И вот сегодня я решил написать об этом целую статью.

В качестве примера возьму однофазный электродвигатель КД-25-У4, 220 (В), 1350 (об/мин.):

Вот его внешний вид.

Как видите, маркировка (цветовая и цифровая) на проводах отсутствует. На бирке двигателя можно увидеть, какую маркировку должны иметь провода:

В первую очередь я Вам покажу, как определить рабочую и пусковую обмотки однофазного двигателя, а затем соберу схему его включения. Но об этом будет следующая статья. Перед тем как приступить к чтению данной статьи рекомендую Вам прочитать: подключение однофазного конденсаторного двигателя.

1. Сечение проводов

Визуально смотрим сечение проводников. Пара проводов, у которых сечение больше, относятся к рабочей обмотке. И наоборот. Провода, у которых сечение меньше, относятся к пусковой.

Зная основы электротехники, можно с уверенностью сказать: чем больше сечение проводов, тем меньше их сопротивление, и наоборот, чем меньше сечение проводов, тем больше их сопротивление.

В моем примере разница в сечении проводов не видна, т.к. они тонкие и на глаз их отличить не возможно.

2. Измерение омического сопротивления обмоток

Даже если разницу в сечении проводов видно не вооруженным глазом, то я Вам все равно рекомендую измерять величину сопротивления обмоток. Таким образом, мы заодно и проверим их целостность.

Для этого воспользуемся цифровым мультиметром М890D. Сейчас я не буду рассказывать Вам о том, как пользоваться мультиметром, об этом читайте здесь:

Снимаем изоляцию с проводов.

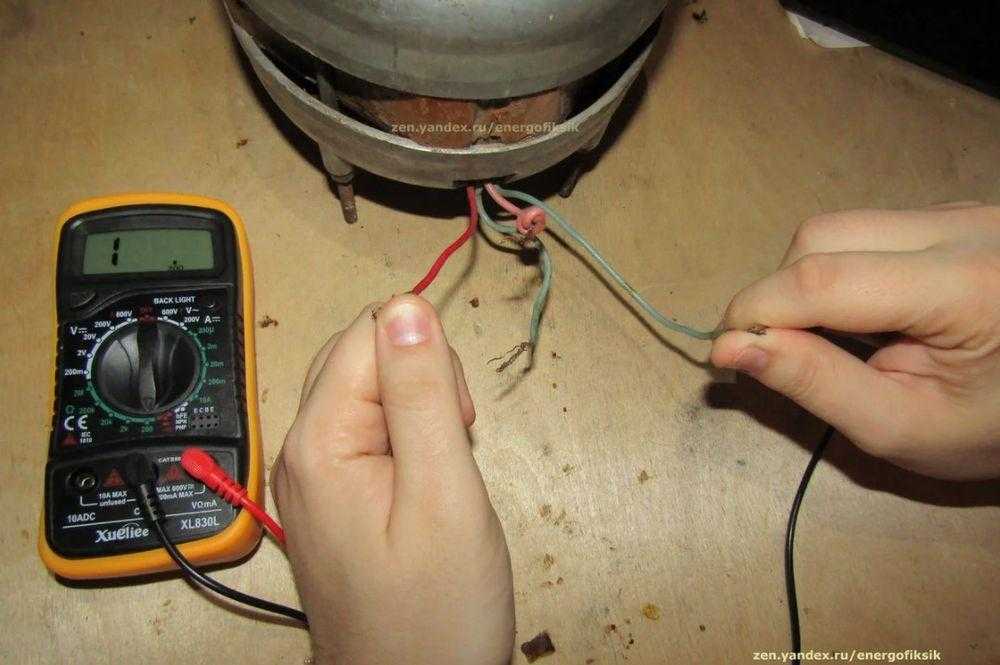

Затем берем щупы мультиметра и производим замер сопротивления между двух любых проводов.

Если на дисплее нет показаний, то значит нужно взять другой провод и снова произвести замер. Теперь измеренное значение сопротивления составляет 300 (Ом).

Это мы нашли выводы одной обмотки. Теперь подключаем щупы мультиметра на оставшуюся пару проводов и измеряем вторую обмотку. Получилось 129 (Ом).

Делаем вывод: первая обмотка — пусковая, вторая — рабочая.

Чтобы в дальнейшем не запутаться в проводах при подключении двигателя, подготовим бирочки («кембрики») для маркировки. Обычно, в качестве бирок я использую, либо изоляционную трубку ПВХ, либо силиконовую трубку (Silicone Rubber) необходимого мне диаметра. В этом примере я применил силиконовую трубку диаметром 3 (мм).

По новым ГОСТам обмотки однофазного двигателя обозначаются следующим образом:

У двигателя КД-25-У4, взятого в пример, цифровая маркировка выполнена еще по-старому:

Чтобы не было несоответствий маркировки проводов и схемы, изображенной на бирке двигателя, маркировку я оставил старую.

Одеваю бирки на провода. Вот что получилось.

Для справки: Многие ошибаются, когда говорят, что вращение двигателя можно изменить путем перестановки сетевой вилки (смены полюсов питающего напряжения). Это не правильно. Чтобы изменить направление вращения, нужно поменять местами концы пусковой или рабочей обмоток. Только так.

Мы рассмотрели случай, когда в клеммник однофазного двигателя выведено 4 провода. А бывает и так, что в клеммник выведено всего 3 провода.

В этом случае рабочая и пусковая обмотки соединяются не в клеммнике электродвигателя, а внутри его корпуса.

Все делаем аналогично. Производим замер сопротивления между каждыми проводами. Мысленно обозначим их, как 1, 2 и 3.

Вот, что у меня получилось:

Отсюда делаем следующий вывод:

P.S. На этом все. Если есть вопросы по материалу статьи, то задавайте их в комментариях. Спасибо за внимание.

141 комментариев к записи “Как определить рабочую и пусковую обмотки однофазного электродвигателя”

Добрый вечер, Дмитрий! Я сам работаю электриком в ЭТЛ. У меня вопрос по поводу испытаний кабельной линии из сшитого полиетилена. Вы сталкивались с этим, какое подавали напряжение, какие были токи утечки, сколько по времени проходит испытание одной фазы? Заранее спасибо. если можно отправьте свой ответ мне на
почту.

Артем, здравствуйте. Об испытании кабелей из сшитого полиэтилена я писал в комментариях в этой статье.

здравствуйте Дмитрий. а не могли бы вы подробно написать статью о масляных выключателях, (соленоид, контактор включения, катушку отключения, его испытания, замеры характеристик) и также испытания силовых трансформатор и его замеры. очень нужно, есть нюансы в голове.

Здравствуйте, Дмитрий!
Вы все очень замечательно объясняете, огромное спасибо! Не могли бы Вы прояснить, что означает в автоматических выключателях, к примеру 6кА или 35кА, если они рассчитаны на один ток срабатывания? И почему у них такая разница в цене?

Борис, значения 4,5 (кА), 6 (кА), 10 (кА) и т.д. означают электродинамическую стойкость аппарата защиты при коротком замыкании в сети, т. е. показывают насколько автомат устойчив к короткому замыканию. Для дома (квартиры) вполне хватит 4,5 (кА), т.к. линии от ТП до жилого дома и от ВРУ до квартир достаточно длинные, они обладают большим активным сопротивлением, что приводит к снижению токов короткого замыкания до значений 0,5-1,5 (кА), а чаще и того меньше.

я весь интернет перерыл, нифига не могу разобрать, книги на работе читал, не могу понять и все.кстати немогли бы вы сказать что все таки значит тангенс диэлектрических потерь масла, вот все про него говорят на работе а никто и толком точно незнает.)

И ещё одно.Раньше многие подключали 3-х фазные двигатели к однофазной цепи, но время ушло.Многие сейчас покупают готовые однофазные.У меня была таблица соотношения мощности двигателя к мощности конденсаторов.А тут один знакомый попросил подключить в гараже движок трехфазник.Таблицу я не нашел,пришлось подбирать.
Так вот, нет ли у вас такой таблицы.Они были в старых учебниках по электротехнике.Если есть, прошу опубликовать или отправить на мой E-mail.
C уважением, Николай.

Николай, читайте здесь. Там есть расчет емкости рабочего и пускового конденсаторов в зависимости от мощности двигателя.

Здравствуйте!Не соглашусь с Вами насчет невозможности реверса однофазного двигателя, если выведено с двигателя только три провода.Сегодня перебирал китайский электротельфер, открыл коробку с клеммами и конденсаторами,а там с двигателя выведено три провода, но реверс работает.С уважением, Владимир.

немного не понял по последнему рис.как подключить в сеть с кандёром. движок 2,2кВт 3000 об\мин.на выходе 4 провода,раскрутил,посмотрел 2 спаяны до кучи.т.е. на выходе получаеться 3 конца.ПОДСКАЖИТЕ ПОЖАЛУЙСТА

Схема аналогична той, которая изображена на корпусе двигателя из статьи. Вывод рабочей обмотки С1 и общий (С2+В1) подключаем в питающую сеть 220 (В). Конденсатор подключаем между пусковой обмоткой В2 и рабочей С1.

Добрый вечер я так понял что конденсатор вставляем там где сопротивления 301 (Ом)а там где 129 (Ом) идет в сеть. я правильно понял.

Да, рабочую обмотку подключаем непосредственно в сеть 220 (В), а пусковую обмотку подключем через конденсатор.

Владимир: «Здравствуйте!Не соглашусь с Вами насчет невозможности реверса однофазного двигателя, если выведено с двигателя только три провода.Сегодня перебирал китайский электротельфер, открыл коробку с клеммами и конденсаторами,а там с двигателя выведено три провода, но реверс работает.»

А почему вы решили, что на тельфере установлен однофазный двигатель, а не трёхфазный?

И еще такой вопрос-а почему надо подключать конденсаторы если в нас и так есть пусковая обмотка. спасибо заранее!

Конденсатор нужен, для создания фазового сдвига и получения вращающегося магнитного поля. Без конденсатора только однофазные коллекторные двигатели работают, а асинхронные нет.

Подойдет ли обычный диммер 0,8КВт для регулировки оборотов такого двигателя, движок 0,2КВт 1000-1500 оборотов

Алексей, подойдет вот такой поворотный (механический) диммер. А вообще не рекомендую диммером регулировать обороты у двигателя.

Залим, уточните пожалуйста, сопротивление между 2-ым выводом и остальными равен нулю или обрыв?

Тестер показывает ноль Дмитрий

Залим, не может такого быть. Перемерьте еще раз.

Да Дмитрий извиняюсь,перемерил,показывает единицу,что то я запуталси в них,… это обрыв?

Скорее всего обрыв пусковой обмотки.

миша, в конденсаторном должна быть включена, а в обычном должна выключаться. Вроде так.

А если бирка нечитаема, как определить однофазный или трёхфазный мотор?

И если однофазный, как узнать конденсаторный или нет?

Собрал схему на двигатели, при включении двигатель не запускается, гудит как трансформатор. \может быть это межвитковое или чтото другое.

Николай, Вам нужно измерить сопротивление рабочей и пусковой обмоток, чтобы проверить их на обрыв. Сделать это можно с помощью цифрового мультиметра или других приборов.

Скажите пожалуста у меня из двигателя выходит 4 провода все они звонятся между собой,как мне узнать назначение каждого провода и как их подключать

Виталий, укажите тип (модель) Вашего двигателя.

Добрый день! Подскажите пожалуйста по проблемке. Однофазный двигатель с конденсаторным стартом. Время от времени двигатель не пускается-гудит. Батарея конденсаторов собрана из трёх МБГП-2 конденсаторов по 2мкФ 630В. Кондёры на тестере показывают полную ёмкость. Чем грозит увеличение ёмкости конденсаторов? и чем грозит уменьшение вольтажа их же с 630В до 450В?Спасибо! сопротивление обмоток 50 Ом пусковая 20 Ом рабочая марку двигателя сейчас не помню.

Вадим, если двигатель гудит, то значит отсутствует вращающий момент. Это может произойти по следующим причинам: либо вышли из строя конденсаторы (отсутствие или малая емкость), либо возникает межвитковое в одной из обмоток двигателя. Лучше начать с простого и заменить старые конденсаторы на новые. Емкость увеличивать не нужно, ну если только совсем немного в ту или иную сторону, а вот вместо 630 (В) можно смело использовать 450 (В).

Добрый день. Конденсаторы показывают номинальную ёмкость. найти другие у нас оказалось проблемой. либо большая либо меньшая ёмкость, либо габарит не подходящий. либо ценник не реальный и сроки поставки. как я понял если я увеличу с шести до почти семи мкФ то особых проблем не будет?двигатель по условию работает по секунд пятнадцать.проблема с пуском носит не систематический характер. как вычислить межвитковое? на трёх фазных асинхронных знаю, прибор есть.спасибо.

Здравствуйте,знатоки.Что,если непредсказуемо меняется направление вращения двигателя.Но,если я использую обмотку с меньшим сечением как рабочую,то тогда все отлично работает,и при перемене контактов,правильно меняет направление вращения,и работает около часа без перегрева.Движок обычный старый СССР.Одна обмотка 14 Ом, вторая 56 Ом.

А как вы определили что пусковая обмотка должна иметь большее сопротивление чем рабочая? исходя из чего? обьясните пожалуйста

Здравствуйте,у меня двигатель 2ДАК71-40-1.0-у2 имеется четыре провода(черный,красный,серый,белый)все они прозваниваются между собой,подскажите пожалуйста как подкючить?

А Вы уверены, что он рабочий — этот двигатель?

добрый вечер такая проблема двигатель на пилораме 380в подключен через пме-211 и тре-25 работал сейчас еле крутит или стоит на месте что делать причины спасибо

Для начала измерить напряжения на клеммах двигателя, я так думаю!

ЗДРАСТВУЙТЕ! у меня такой вопрос. есть двигатель выходит 4 провода маркировка такая с1 с2 с3 и маркировка 0 причем ноль изолирован на корпус ни один из проводов не бьёт как соеденить на 220в да и ещё провод ноль звониться и с1 с2 с3 спасибо!

Смотрите сначала это, Соединение звездой- http://zametkielectrika.ru/soedinenie-zvezdoj-i-treugolnikom/
а затем ищите тему о включении трехфазника в однофазную сеть 220, там и схемы и данные для расчета конденсаторов. Но надо хоть что-то знать- ток, мощность.

ЗИКА:
04.06.2015 в 14:27

Маркировка выводов похожа на трёхфазный двигатель с обмотками соединёнными звездой и выведенной нулевой точкой звезды. С1, С2, С3 – начала обмоток, 0 – нулевая точка звезды.

Измерьте сопротивления С1-0, С2-0, С3-0. У исправного двигателя сопротивление обмоток должно быть примерно одинаковым. Сопротивление цепей С1-С2, С2-С3, С3-С1 должны быть одинаковыми между собой и в 2 раза выше, чем сопротивление С1-0. Нулевая точка звезды при подключении асинхронного двигателя не используется. Восстановите её изоляцию.
Если на шильдике удастся прочитать номинальное напряжение и мощность, можете переходить к расчёту конденсатора, как писал ПАВ: 04.06.2015 в 15:24.
Если напряжение двигателя 380 В, то при включении в сеть 220 В его нагрузочная способность заметно упадёт. Но в режиме близком к холостому ходу он работать будет.
Если шильдик совсем не читается, начать с подключения к трёхфазной сети. Если заработает, по току потребления прикинуть мощность двигателя.
Если доступа к трёхфазной сети нет, начать с нескольких микрофарад и кратковременно подавать напряжение. Увеличивать ёмкость пока не закрутится.
Стоит ли этот двигатель таких хлопот и рисков? Проще взять заведомо исправный однофазный двигатель на 220 В.

Мотор должен запуститься и без фазосдвигающей цепи конденсатор+обмотка- достаточно рукой провернуть ротор двигателя в любом направлении. А с 4-мя мкФ без нагрузки должен непременно.
Ну и выяснить, к какой обмотке относится пятый вывод, не сам же он по себе, как Матроскин.

Здравствуйте!Подскажите, есть эл.двигатель небольшой ватт на 300 без каких либо опознавательных знаков, из него выходит 4 проводка, как я понимаю, концы рабочей и пусковой обмотки.Но все 4 провода звонятся между собой, сопротивление от 50 до 250 Ом. Как определить в таком случае где какая обмотка?

Ваш двигатель явно неисправен
Если он однофазный, там может быть или три вывода с двух обмоток, с общей точкой, но без реверса, или четыре с реверсом, при этом обмотки во втором случае между собой звониться не должны никак.
Если он трехфазный, то там должны быть три одинаковых сопротивления(+/- пару ом разница) относительно общего вывода, или же удвоенные, если брать по две обмотки последовательно в схеме «звезда» без общего провода.
И третий вариант- может быть что угодно…

Все разложено по полочкам, сейчас это большая редкость.

Скажите, пожалуйста, из конкретного такого двигателя можно сделать точило? Для заточки ножей, отверток, ножниц, сверл?

Из любого, начиная с мощности 50 ватт, а если не давить на колесо, то и 30 достаточно. Уже лет 30 пользуюсь таким- от магнитофона какого-то, камень 50…100 мм вполне достаточно для бытовухи. Еще есть на базе мотора трехфазного х/з с какой фамилией, сначала работал звездой через конденсаторы, одна обмотка сдохла, теперь для раскрутки надо крутануть рукой в нужную сторону.
А уже для камней побольше- 150… мм и крупных деталей нужно искать мощнее- от 300 ватт. Обороты оптимальные, как по-мне, не более 1500, иначе будут гореть детали при заточке.

Добавлю- вот именно такой КД-25(фото в начале статьи) и есть на одном из точил.
