Как подключить розетку ethernet: Монтаж, подключение интернет розетки RJ-11/45 | Распиновка

Как правильно подключить интернет розетку

Содержание статьи

• 1 Коннектор RJ-45: описание разъема
• 2 Схема подключения интернет кабеля по цветам
• 3 Обжим коннектора витой пары
• 4 Виды интернет розеток
• 5 Как подключить настенную компьютерную розетку
• 6 Как подключить внутреннюю интернет розетку
  • 6.1 Подключение интернет-розетки legrand
  • 6.2 Подключение интернет-розетки Schneider
  • 6.3 Подключение интернет-розетки Werkel
  • 6.4 Подключение интернет-розетки Lexman
• 7 Заключение

Сейчас даже дети дошкольного возраста активно используют интернет. Поэтому в домах и квартирах к всемирной паутине часто одновременно подключается сразу несколько цифровых устройств. В основном соединение с сетью выполняется посредством технологии Wi-Fi. Однако для использования беспроводного протокола необходима установка роутера, который подключается к интернету через провод.

Обычно электрические кабели в квартирах и домах прокладываются скрытым способом. Провода заводятся на розетки. Посредством их происходит подключение устройств. Для соединения с всемирной паутиной используются розетки иного стандарта. Их называют информационными или компьютерными конечными элементами сети.

Интернет розетки выпускаются с разными разъемами. Они имеют непривычную форму, большое количество проводов, соединения которых выполняется особым образом, а не с помощью пайки или скрутки. Поэтому полезно будет узнать, как подключить интернет розетку и соответствующий коннектор. Это позволит выполнить работу самостоятельно. В результате удастся сэкономить средства, так как не придется обращаться за помощью к специалистам.

Коннектор RJ-45: описание разъема

Витая пара — это интернет-кабель. Именно он сначала заводится в частный дом или квартиру, чтобы в последствие цифровые устройства можно было подключить к всемирной паутине. Интернет-кабель обычно заканчивается небольшим разъемом из пластика. Он называется коннектором. Существует несколько видов компьютерных разъемов. Среди них самым распространенным является коннектор RJ-45. Информационный разъем для подключения интернет-сети специалисты часто называют «Джеком».

У коннектора прозрачный корпус, через который видны разноцветные провода. Кроме подключения к интернет-сети, разъемы RJ-45 также позволяют посредством кабелей соединять компьютеры друг с другом и с модемами. При этом подключение коннектора к кабелю в каждом случае отличается порядком расположения разноцветных жил проводов. Распределение проводников по цветам на профессиональном языке называется распиновкой. Зная точную последовательность разводки цветных жил, удастся выполнить правильный монтаж RJ-45 розетки.

Схема подключения интернет кабеля по цветам

Во время подсоединения интернет-кабеля используется одна из двух схем: T568A и T568B. Они равнозначны, но отличаются разводкой цветных жил по парам. В России почти не применяется распределение по типу «А». В Российской Федерации используется вторая схема подключения интернет кабеля по цветам — тип «B».

Интернет-кабель может иметь 2 или 4 пары жил. Скорость передачи информации через двухпарный провод составляет максимум 1 Гб/с, а в четырехпарном кабеле она уже равна 1-10 Гб/с.

Сейчас в квартиры и частные дома в основном заведены 2-х парные кабели с 8-контактными коннекторами. Ведь большинство провайдеров предлагают использовать интернет на скоростью не более 100 Мб/с. Однако, возможно, сервис предоставляемых услуг повысится благодаря новым технологиям. Это позволит обычным пользователям получать и передавать данные через интернет со скоростью в несколько Гигабит. Поэтому при новом подключении лучше сразу завести в квартиру или частный дом 4-х парный кабель. Благодаря такой витой паре при повышении скорости переноса информации не придется выполнять прокладку нового провода.

Для передачи сигнала в коннекторе задействуют контакты: 1, 2, 3, 6. К каждому из них подсоединяется проводник определенного цвета. Если подключение выполняется по схеме T568A, информация переносится при использовании бело-синий, синий, бело-коричневый и коричневые жилы. Когда соединение осуществляется по стандарту T568B, сигнал передается посредством бело-оранжевого, оранжевого, бело-зеленого и зеленого проводника. Перечисленные жилы соединяются соответственно с контактами 1, 2, 3 и 6 в коннекторе.

Обжим коннектора витой пары

Разноцветные жилы интернет-кабеля обжимаются в разъеме специальными клещами. Они позволяют упростить соединение витой пары с коннектором. Их стоимость варьируется примерно от 200р до 1500р. Если не планируете заниматься обжимкой коннекторов ежедневно, смело берите самые дешевый вариант или можете поспрашивать у знакомых.

Процесс соединения интернет-кабеля с разъемом выполняется следующим образом:

1. С витой пары удаляется изоляция длиною от 70 до 80 мм от конца провода.
2. Соединенные попарно разноцветные проводники раскручиваются, выпрямляются, разводятся по разным сторонам и раскладываются в соответствии со стандартом «В». Если присутствует экранирующий провод, он не используется. Его нужно просто отогнуть в сторону.
3. Разложенные разноцветные проводники зажимаются между указательным и большим пальцем. Жилы необходимо раскладывать ровно и плотно.
4. Выровненные проводники обрезаются кусачками. Их длина должна быть от 10 до 12 мм. Для проверки рекомендуется приложить разъем. Это позволит убедиться, что изоляция интернет-кабеля начинается выше защелки в виде выступа на крышке коннектора.
5. Отрезанные по длине проводники вместе с частью изоляции витой пары заводятся в разъем. При этом коннектор необходимо держать защелкой вниз, а каждая жила обязана расположиться в своей отдельной дорожке. Разноцветные провода заводятся в разъем до упора. Они должны упереться в его противоположный край.
6. Коннектор вставляется в специальные клещи. При этом нужно придерживать интернет-кабель у края разъема.
7. Без резких движений ручки клещей сводятся вместе. При правильном расположении RJ-45 в инструменте не потребуется выполнять никаких чрезмерных усилий. В противном случае необходимо переставить коннектор в гнезде клещей.

В результате сведения ручек выступы в инструменте пододвигают разноцветные проводники к микроскопическим ножам разъема. Острые грани прорезают изоляцию на жилах. В итоге образуется надежное соединение. При возникновении проблем с ним, что случается крайне редко, закрепленный «Джек» просто обрезается и устанавливается новый коннектор путем выполнения вышеописанных действий.

Видео-урок по обжима коннектора:

Виды интернет розеток

Производители выпускают две основные модификации интернет розеток:

1. Изделие для внутренней установки. Оно закрепляется в стене. Для этого сначала фиксируется его монтажная коробка из пластмассы. В нее устанавливается контактная часть устройства. Потом вся конструкция закрывается декоративной пластмассовой панелью.
2. Изделие для наружной установки. Внешне оно похоже на обычную телефонную розетку. Изделие для наружного монтажа имеет небольшой двойной корпус из пластмассы. Его задняя часть фиксируется вместе с контактной пластиной на стене. Затем выполняется подключение витой пары. В конце закрепляется наружная часть корпуса.

Два вида интернет розеток отличаются внешним видом. Однако у них одинаковый принцип подключения к витой паре, который был описан выше.

Как подключить настенную компьютерную розетку

Производители выпускают информационные розетки с подсказками. Их размещают внутри изделий. Они позволяют узнать, как подключить интернет кабель к розетке. Изготовители размещают внутри корпуса изделий цветную наклейку со схемой соединения проводов с клеммами по стандарту «А» и «B».

Чтобы в России выполнить подключение интернет розетки, используется схема «B». Для начала на стене закрепляется корпус таким образом, чтобы снизу можно было завести витую пару, а сверху подключить коннектор. Потом выполняют следующие действия:

1. С конца интернет-кабеля удаляется изоляция длиною примерно 50-70 мм. При этом нужно не повредить защитный слой на проводниках.
2. Витая пара заводится в пластиковый хомут и фиксируется, чтобы ниже крепежного элемента остались только разноцветные жилы. При этом закрепление кабеля выполняется по краю основной изоляции провода.
3. Разноцветные проводники подводятся к контактам-микроножам в соответствии со схемой подключения интернет розетки. Каждую из жил нужно постараться дотянуть до низа контакта. Если это удалось сделать, тогда раздастся щелчок. Такой звук означает, что проводник установлен правильно и у него прорезалась изоляция. Если щелчки не раздались, каждый разноцветный проводок принудительно опускается до низа контактного узла с помощью плоской отвертки. Можно также использовать не острую сторону ножа.
4. Торчащие концы подсоединенных проводников обрезаются.
5. Крышка интернет розетки надевается на закрепленное основание с подключенной контактной группой.

Подключение интернет розетки сможет осуществить даже неопытный человек. Работа обычно выполняется за несколько минут.
Короткая видео-инструкция:

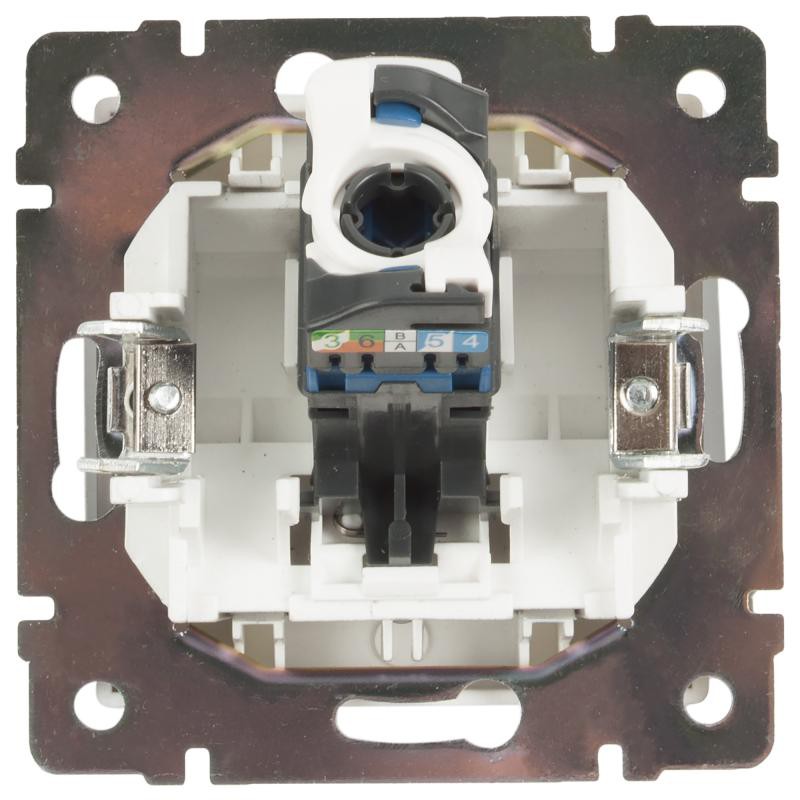

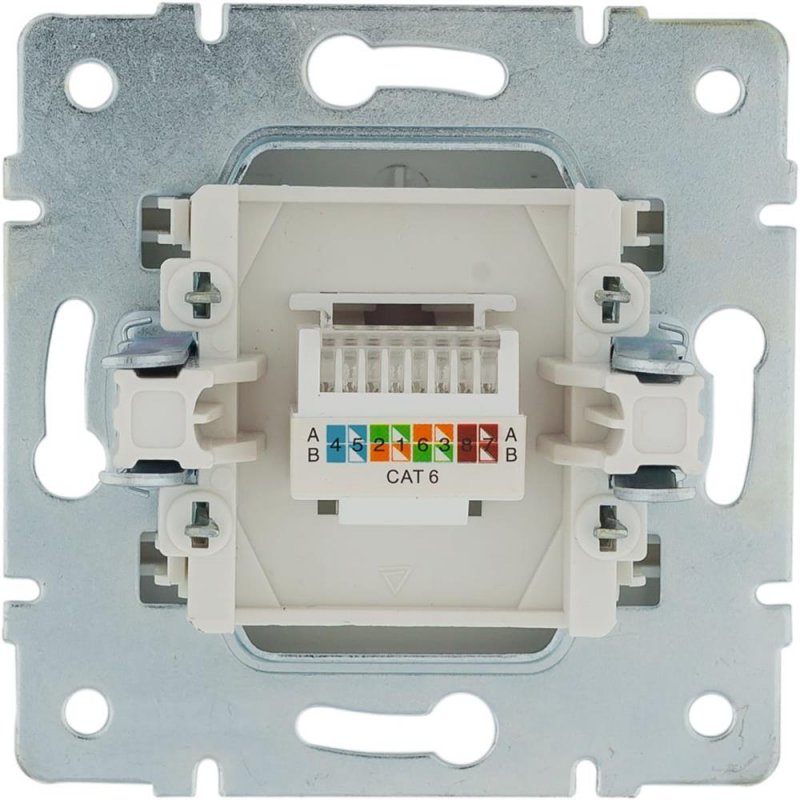

Как подключить внутреннюю интернет розетку

Перед началом работы требуется разобрать компьютерную розетку. Это необходимо, чтобы получить доступ к контактной группе. Эта часть изделия с контактами-микроножами изготавливается из пластика или керамики. Непосредственно к ней подключаются разноцветные проводники. После этого выполняется сборка корпуса. Трудность процесса заключается в том, что информационные розетки у каждого производителя по-разному разбираются и собираются.

Подключение интернет-розетки legrand

Большим спросом пользуются французские компьютерные розетки Legrand. Часто пользователи устанавливают модель Valena RJ45. Поэтому их интересует, как подключить интернет розетку Легранд в таком исполнении.

Во время установки сначала снимается лицевая крышка с изделия. Потом по направлению стрелки поворачивается белая крыльчатка из пластика. Это позволит получить доступ к пластине с контактными элементами. Затем в отверстие на ней продевается кабель. После этого останется подключить розетку интернета по схеме T568B. Поможет выполнить операцию цветная маркировка проводников, которая нанесена на контактную пластину.

Подключение интернет-розетки Schneider

Качественные информационные розетки выпускает еще одна французская компания — это Schneider. Они устанавливаются в квартирах, офисах и частных домах. Поэтому многие пользователи желают знать, как подключить интернет розетку Шнайдер.

Монтаж начинается со снятия декоративной панели. Потом с помощью ножа или маленькой отвертки на механизме коннектора нажимается фиксатор. Это позволит открыть его крышку с контактами-микроножами. Затем в специальное отверстие продевается интернет-кабель без основной изоляции на конце. Далее, необходимо подключить розетку интернета по схеме «B», закрепив разноцветные проводники в соответствующих клеммах.

Подключение интернет-розетки Werkel

Компьютерные розетки шведской торговой марки тоже популярны среди пользователей всемирной паутины. Изделия отличаются конструкцией. Поэтому пользователям необходимо уяснить, как подключить интернет розетку Werkel.

В начале работы необходимо на тыльной стороне изделия повернуть фиксатор против часовой стрелки. Благодаря такому действию произойдет отсоединение крышки панели с контактами. Потом конец витой пары пропускается в специальное отверстие, которое находится в центре снятой крышечки. После этого останется лишь подключить розетку интернета по схеме типа «B».

Подключение интернет-розетки Lexman

Для подключения цифровых устройств часто пользователи также устанавливают розетки Lexman. Они доступны по цене и имеют хорошее качество. Поэтому необходимо узнать, как подключить интернет розетку Lexman.

Сначала необходимо удалить лицевую панель изделия. Для этого отщелкиваются два боковых фиксатора. Потом вынимается центральная часть. Затем поднимается крышка над клеммами. Теперь остается подключить розетку интернет по схеме, которая соответствует стандарту «B». Для избежания ошибок нужно учитывать информацию на цветных наклейках, размещенных на изделии. После укладки проводников опускается крышка на колодку с клеммами и выполняется сборка розетки в обратной последовательности.

Заключение

Любую модель интернет розетки несложно подключить к витой паре, если знать основные принципы процесса. Они позволят при необходимости выполнить самостоятельную модернизацию сети. Это может быть удлинение интернет-кабеля или перенос компьютера в другое место. Выполненный процесс своими руками позволит сэкономить средства, так как не придется оплачивать работу специалистов.

Не нашли свою розетку? Напишите нам и мы напишем с фото как ее подключить.

Поделиться

Как подключить два компьютер на один интернет кабель своими руками

Как разделить витую пару на два устройства

Интернет — то, без чего человек в современном обществе обойтись уже не может. Через интернет происходит общение, работает бизнес и устроен досуг современного общества. Основой построения конечной точки потребления является витая пара. Восьми или четырех-жильный кабель, устроенный по принципу переплетения двух жил. Каждая пара имеет свой шаг плетения и если расплести метр кабеля, длина жил каждой пары будет отличаться. Это сделано для уменьшения наводок пары на пару. В чем же отличие четырех пар от двух? Ведь многие интернет-провайдеры используют для подключения абонентов четырех жильный кабель. Отличие в скорости передачи данных. По двум парам можно подключить только 100 Мбит/с, по четырем парам возможно подключение на скорости 100 Мбит/с, 1 Гбит/с и 10 Гбит/с. Для обычного пользователя, будь это квартира или офис, вполне достаточно 100 Мбит/с. Для подключения со скоростью 100 Мбит используются оранжевая и зелёная пары, синяя и коричневая пары не используются. Если посмотреть на коннектор, можно увидеть, что там 8 пинов для подключения жил. Распиновка на коннекторе rj-45 следующая: первый, второй, третий и шестой контакт – это бело-оранжевая, оранжевая, бело-зеленая и зелёная жилы, соответственно и соблюдая такой порядок при расключении можно организовать две линии по 100 Мбит. Почему же некоторые провайдеры подключают восьми-жильным, а некоторые четырех-жильным кабелем? Ответ: это пожелание самого провайдера, учитывается заклад на будущее и при пожелании абонента перейти на более высокую скорость подключения, переукладку кабеля выполнять не нужно, плюс, на одну линию можно подключить двух абонентов со скоростью 100 Мбит/с. Иногда провести новую линию или очень сложно, или финансово неоправданно и наличие запасных жил – это выход из ситуации.

Как подключить два компьютер на один интернет кабель

Для подключения двух устройств к витой паре, существует несколько способов. Отличие по сути во внешнем виде раздвоения кабеля. Принцип всех раздвоений, организовать передачу данных по двум парам разных цветов с одинаковой распиновкой подключения для каждой пары. Начнем с заводского варианта раздвоения кабеля, который не подразумевает использование инструмента и будет лучшим вариантом для обычного пользователя.

Разветвитель витой пары, UTP, 1х2RJ-45

Разветвитель — это самый простой способ раздвоить интернет кабель. Разветвитель работает по принципу один ввод, два вывода. Для организации раздвоения сигнала, подключаем два патч-корда в передающее устройство и в разъемы rj45 в разветвитель, а коннектор на второй стороне подключаем в заложенную линию в офисе или квартире. Со второй стороны розетки выполняем ту же операцию, только патч-корды с разъемов разветвителя подключаем к оборудованию потребителя, будь то компьютер, ноутбук, коммутатор, точка доступа или роутер. Принцип работы: раздвоения сигнала внутри разветвителя и передача его на 1,2,3 и 6 контакт на выходе. И если оранжевая и зелёная пары содержат такую распиновка по умолчанию, то с синими и коричневыми жилами происходит перекоммутация. Купить разветвитель витой пары можно за 4$, их нужно два.

Раздвоение витой пары с помощью коннектора rj-45

Раздвоить интернет сигнал можно с помощью четырех коннекторов. Это самый дешёвый способ, не самый визуально привлекательный и требующий работы с инструментом, таким как канцелярский нож и плоская отвёртка. Можно конечно купить обжимку для витой пары, но бюджет значительно увеличится.

Принцип расключения кабеля, тот же что и у разветвителя. В коннекторе 8 пинов для подключения жил. Для передачи данных нужно задействовать 1,2,3 и 6. Снимаем изоляцию с кабеля, разводим пары. В первый коннектор заводим бело-оранжевую в первый пин, оранжевую во второй, бело-зеленую в третий и зелёную в шестой. Забиваем ножи коннектора с помощью отвёртки. Во второй коннектор заводим бело-синюю жилу в первый пин, синюю во второй, бело-коричневую в третий и коричневую в шестой и забиваем отвёрткой или обжимаем обжимкой. Проделываем это действие с двух сторон кабеля. Раздвоение витой-пары выполнено. Купить коннектор, 4 штуки, можно примерно за 0.2$.

Розетка двухпортовая 2хRJ45 UTP для раздвоения витой пары

На рынке комплектующих СКС можно купить розетку двухпортовую cat. 5e и cat. 6. Они рассчитаны на подключение двух пользователей двумя витыми парами по 8 жил. Имея в наличии один кабель можно легко расключить его на два порта. Распиновка подключения следующая: бело-оранжевую и зелёную пару набиваем по цветовой схеме на первый порт, а синюю и коричневую пары набиваем на место оранжевой и зелёной на втором порту. Делаем это с двух сторон кабеля и можем патч-кордами коммутировать подключения двух абонентов. Для расключения понадобиться только канцелярский нож. Купить наружную двухпортовую розетку 2*rj45 можно от 2$ за штуку, их нужно две.

Соединитель витой пары под забив для разветвления интернет кабеля

Раздвоение интернет кабеля можно сделать с помощью набивного сращивателя UTP или FTP. Это удобный способ, поскольку соединение относительно изолировано и подходит для монтажа в местах общего пользования, где коннектор могут отключить и связь будет нарушена. Разветвление витой пары происходит по цветовой схеме, указанной в ранее приведенных способах и прячется в пластиковом боксе. Заводим с одной стороны один конец кабеля и расключаем все восемь жил, со второй стороны два конца кабеля и расключаем оранжевые и зелёные пары первого кабеля на первый, второй, третий и шестой пины, а оранжевую и зелёную пару второго кабеля на четвертый, пятый, седьмой и восьмой пины. Также делаем на другой стороне кабеля и подключаем в активное оборудование. Для расключения понадобиться только канцелярский нож. Купить Соединитель витой пары UTP, кат. 5e, под забивание можно примерно от 1,7$, их нужно два.

На сайте IPSHOP можно купить розетки, соединители, разветвители и коннекторы для витой пары с доставкой по Украине.

Wiring A Home Ethernet Network-(Practical Beginners Guide)

Хотя создание проводной сети Ethernet не требует больших затрат, это отнимает много времени, включает базовые навыки самостоятельной работы и создает беспорядок.

Именно поэтому лучше всего это делать, когда у вас совершенно новая постройка или капитальный ремонт.

Существует множество способов расширить существующую сеть без сверления отверстий в стенах и прокладки кабелей Ethernet. Посмотрите, как расширить домашнюю сеть.

Однако для тех из вас, кто думает о том, чтобы сделать это, или сделать это самостоятельно, я собрал эти исследовательские заметки, которые могут помочь.

Начало работы

Первая и самая важная часть — это создание плана. Вам нужно будет учесть:

• Будет ли у вас центральная точка распространения? и Где он будет расположен.
• Сколько комнат вы будете подключать?
• Каковы маршруты проводки?
• Сколько розеток в каждой комнате?
• Расположение сокетов?
• Ethernet-кабель — кабель Cat5, 6 или 7? (рекомендуется категория 6)
• Будете ли вы использовать патч-панель?

Далее вам нужно составить список того, что вам понадобится.

• Основные инструменты напр. сверла и т. д.
• Сетевые инструменты для обжима кабелей.
• Ethernet-кабель UTP (Cat 5, 6 или 7)
• Гнезда и соединители концевые.
• Ethernet-коммутатор или коммутаторы.

Ref : Каковы требования к домашней сети?

Обзор сетевых компонентов

Кабель – Для домашних сетей кат. 6 , пожалуй, лучший выбор на сегодняшний день. CAT 7 (последняя версия) экранирована, что усложняет установку.

Одножильный и многожильный кабель – См. здесь. Для магистральных кабелей используйте сплошные кабели.

Соединители RJ45 — Заканчивает кабель и подключается к компьютеру/переключателю/розетке.

Настенная розетка – Подключает кабель в помещении и подходит для разъемов RJ45 .

Настенные лицевые панели – Закрывают настенные розетки.

Гнезда Keystone Это гнездовые соединители, которые  обычно монтируются в настенную панель или патч-панель. кабеля или шнура.

Сочетание кабелей Cat5, разъемов, кабелей Cat 6 и разъемов Keystone. – По общему мнению, это должно работать, но постарайтесь этого не делать. Например: кабель Cat6 имеет более толстый медный провод и изоляцию, и разъемы Cat6 сделаны с учетом этого.

Типы коммутационных панелей и настенных розеток

Настенные розетки и коммутационные панели старого типа имели проводные соединения как часть розетки/панели, тогда как более новые, как правило, имеют отверстия для штекерных разъемов. Если вы посмотрите пару видео, вы увидите эти два типа.

Варианты проводки домашнего Ethernet

Там

Есть два основных варианта, как показано на схеме выше.

Кабели от всех настенных розеток можно вывести в центральное место. Этот вариант показан в большинстве видеороликов о домашней проводке на Youtube.

Другим вариантом является использование нескольких переключателей, возможно, по одному на этаже, и подключение этих переключателей к центральному месту.

Это приводит к потенциально более медленной сети, но этот вариант выбирается, когда кабель прокладывается не внутри стены.

Что находится в центральной локации

Здесь все кабели от каждой из комнатных розеток собираются вместе и подключаются к выключателю.

У вас есть два варианта концов кабеля:

• Провод в патч-панель (наиболее профессиональный)
• Подсоедините разъем RJ-45.

Использование патч-панели обеспечивает большую гибкость, но, вероятно, является излишним в небольшой сети.

Вам нужна патч-панель?

Центральное расположение, скорее всего, будет содержать ваш маршрутизатор ISP (кабельный модем), но не обязательно.

Примечания:

Пометьте кабели на конце в центральном месте, чтобы знать, к какой комнате и какой розетке они подключены.

Стандарты проводки

Это то, какой цвет кабеля подключается к какому контакту на разъемах.

Используются два стандарта проводки ( 568A или 568B –wiki ). Вы должны выбрать один и использовать его последовательно везде.

568A чаще встречается в Европе и странах Тихоокеанского региона

568B чаще встречается в США.

Пример сметной стоимости

2-х этажный дом. 4 комнаты по 2 розетки на комнату (всего 8 двойных розеток).

• Длина кабеля около 12 м до каждой розетки
• 16 прогонов = 192 м
• 8 настенных пластин
• 16 домкраты для трапецеидальных искажений

Коммутатор

• минимум 16 портов, но предпочтительнее 24 порта.
• Патч-панель 2*24 панели с портами позволяют расширять — Опционально
• Разъемы RJ45
• Соединительные соединительные кабели *16  или *32 (с использованием коммутационной панели)

Если настенные панели имеют две клеммы, то это означает двойное гнездо для кабеля и трапецеидального искажения?

Кабель 2*100 м рулонов по 37 фунтов стерлингов каждый = приблизительно 74 фунта стерлингов
Настенные пластины *8 по 4 фунта стерлингов каждый = 32 фунта стерлингов
Домкраты Keystone *16 по 8 фунтов стерлингов за 8 упаковок = 16 фунтов стерлингов
соединительные кабели *16 по 8 фунтов стерлингов за упаковку 5 – 32 фунта стерлингов
Промежуточная сумма = приблизительно 154 фунта стерлингов
Дополнительно
Патч-панель*2 (24 порта) по 22 фунта стерлингов каждая = 44 фунта стерлингов
соединительных кабелей (0,3 м) *16 по 8 фунтов стерлингов за упаковку из 5 – фунтов стерлингов 32
Итого 230 фунтов стерлингов
Другие дополнительные принадлежности, которые могут потребоваться:
Инструменты для вырубки и обжима, кабельные стяжки, сверла и т. д.

Полезные видеоклипы

Разъем Keystone и настенная пластина

Как подключить настенную розетку

На видео показана стенная розетка с кабельными наконечниками сзади

Подсоединение кабеля CAT5 и CAT 6 с помощью разъемов RJ090

Настенная панель Keystone Jack и патч-панель

Одножильный или многожильный кабель

Стойки для домашней сети

Стойка для домашней сети не является абсолютно необходимой, поэтому установка домашней сети выглядит профессионально.

Стеллажи бывают открытыми и закрытыми. Они имеют ширину 19 дюймов, а высота указана в единицах U, где 1U = 1,75 дюйма (44,45 мм).

Пример ниже имеет высоту 6U. Глубина может быть важна, поэтому вам нужно понимать, что будет внутри.

Коммутатор TP-Link, показанный ниже, подойдет, так как его глубина всего 44 см.

Кроме того, важна высота шкафа, так как вы можете решить разместить внутри ИБП, как показано в этом видео.

Коммутатор для монтажа в стойку

На приведенном ниже снимке экрана показан коммутатор TP-Link для монтажа в стойку.

Размеры коммутатора TP-Link 18 x 44 x 4,4 см, что означает его высоту 1U

Вот хороший видеокабель и разводка стойки

Каталожные номера

• Структурная кабельная разводка — установка дома
• Как подключить проводку вашего дома к Cat5 или 6
• Подключение домашней сети с нуля

Связанные руководства

• Понимание скорости домашней сети
• Настройка домашнего маршрутизатора
• VLAN в домашних сетях
• Питание через Ethernet

Пожалуйста, дайте мне знать, если вы нашли это полезным

[Всего: 29 Среднее значение: 4,4]

Внутреннее руководство по установке Ethernet Wall Jack от компьютерных специалистов

Домашнее подключение к Интернету превратилось из роскоши в необходимость. Сегодня более 84% домов в США имеют компьютеры, а около 73% этих домов подключены к широкополосному интернету. Эти цифры показывают, что наличие домашней сети быстро стало образом жизни для подавляющего большинства населения. Хотя есть что сказать о Установка Ethernet Wall Jack , когда речь идет о смартфонах, ноутбуках и устройствах, которые просто требуют мобильности, у такой домашней сети есть некоторые явные недостатки. Не последними из которых являются:

• Безопасность беспроводной сети или ее отсутствие
• Более низкие скорости, чем при проводной линии
• Частые простои из-за перегрузки полосы пропускания

Хотя Wi-Fi гораздо лучше подходит для обмена мультимедиа по дому, проводное соединение Ethernet дает вам гораздо больше возможностей. Для начала у вас будет:

• Частная высокоскоростная интернет-сеть
• Отличные скорости, обеспечивающие потоковую передачу мультимедиа без буфера
• Подключение IP-камеры безопасности
• Надежный обмен файлами
• Бесшовные онлайн-игры

Это лишь некоторые из преимуществ, которые дает установка настенной розетки Ethernet по всему дому. При этом некоторые опасения возникают и с этим видом связи.

Основная проблема заключается в том, что для установки настенной розетки Ethernet требуется немало усилий.

Это пошаговое руководство должно облегчить вашу боль и значительно облегчить процесс.

Как установить настенную розетку Ethernet?

Спланируйте свой маршрут

В зависимости от ваших конкретных потребностей, необходимо решить определенные проблемы с дизайном, прежде чем вы пойдете покупать все необходимые товары. К ним относятся такие проблемы, как:

• В каких комнатах вы хотите провести проводку: Вы хотите, чтобы ваши спальни были подключены? Если у вас есть пещера для мужчин, вы можете включить ее в планы, особенно если у вас есть смарт-телевизор. А как насчет вашего офиса и детских комнат? Рассмотрите возможность подключения любых других комнат, в которых вы часто бываете и которые могут нуждаться в подключении.
• Сколько портов должно быть в каждом месте: Это полностью зависит от типа имеющихся у вас сетевых устройств и от того, сколько из них будет работать в одной комнате одновременно. Настенные панели поставляются в широком спектре конфигураций с портами на 1, 2, 4 и 6 разъемов. Если вы не хотите включать в свой бюджет комнатные выключатели, рекомендуется использовать большое количество, например настенные панели с 4 или 6 разъемами. Помните, что это так же просто, как  Установка настенного разъема Ethernet как это установить 4 или 6.
• Какая скорость сети будет удовлетворительной: Это определит тип коммутатора, который вам нужен. Вам следует подумать о приобретении гигабитного коммутатора, если вы собираетесь играть в игры, передавать тяжелые файлы между компьютерами и одновременно транслировать онлайн.
• Лучшее место для распространения: Вам нужно найти хорошо спрятанное место, где много места. Для большинства людей это будет прачечная или любая другая комната, в которой уже есть кабели кабельного телевидения и интернета.
• По какому пути должны идти кабели: Если вы выбрали гигабитные скорости, то максимальная длина кабеля будет около 300 футов (100 метров). Это дает вам некоторое пространство для игры. Выберите путь, который находится вдали от человеческого трафика и может быть легко настроен для доступа ко всем комнатам, предназначенным для подключения Ethernet.

Как только все это будет решено, вам нужно пойти и собрать инструменты, а также необходимые товары.

Простой способ установки кабеля Ethernet

Соберите инструменты

Набор инструментов, которые вам потребуются, во многом зависит от ваших конкретных потребностей. Вот базовая разбивка необходимых инструментов:

• Инструмент для обжима Ethernet
• Дрель
• Кольцевая пила или лопастное сверло
• Ручная остроконечная пила
• Рыболовная лента или любая прочная нить
• Карандаш
• Линейка
• Искатель шпилек

Вам также может понадобиться устройство для изготовления этикеток и маркер-маркер, но они не являются обязательными в зависимости от вашего мастерства. Вот список материалов, которые вам также понадобятся:

• 1000-футовая катушка Cat5e или Cat6 (перейдите на Cat6)
• Гнезда, пластины и вилки RJ45
• Модернизированные коробки с одним блоком
• Пластиковая втулка (хотя это только для эстетики; это придает кабелям аккуратный и профессиональный вид)
• Патч-панель
• Маршрутизатор
• Коммутатор Ethernet
• Застежки-липучки (для укладки кабелей)

Следующим шагом является установка настенных пластин во всех нужных местах.

Установка настенных пластин

Если у вас уже есть заданный путь, который уже был выбран вашим кабельным телевидением, все, что вам нужно сделать, это пройти по этому пути и использовать искатель стержней, чтобы найти стержни. Однако, если вы монтируете новые настенные пластины, вам следует решить, где, а затем провести линии. Используйте остроконечную пилу, чтобы прорезать гипсокартон, а затем поместите одинарную коробку в это отверстие. Вверните его на место и повторите для остальных мест.

Измерение и прокладка кабеля

Самый простой способ сделать это — проложить по одному кабелю из вашей распределительной комнаты в каждую из выделенных ранее комнат. Как только у вас будет точная длина, отрежьте еще три кабеля, используя это измерение, чтобы у вас было четыре кабеля для каждой комнаты. Пометьте их маркером, чтобы они совпадали с нужными портами на обоих концах. Дайте этим кабелям небольшое дополнительное пространство для маневра на случай непредвиденных обстоятельств, таких как обжим и зачистка.

Установка настенного разъема Ethernet и патч-панели

Проверка соединения перед установкой настенного разъема Ethernet

После того, как вы проложили кабели через все необходимые каналы и пути в стене, вы можете просто вставить вилку RJ45 в конец необработанный кабель, чтобы вы подключались непосредственно к коммутатору. Однако, если вы хотите более постоянную установку (и действительно более профессиональную), используйте патч-панель. Это не так сложно сделать, как может показаться.

Большинство патч-панелей четко обозначены цветовыми кодами и схемами, показывающими, как правильно их подключить. Наиболее распространенные типы соответствуют стандартам проводки T568A/T568B. Поэтому просто следуйте приведенным инструкциям.

После того, как вы закончите с проводкой, вам необходимо проверить подключение, прежде чем устанавливать настенную розетку Ethernet в любой из ваших компонентов или устройств. Вы можете использовать сетевой тестер, если он у вас есть. Но это часто для профессионалов.

Если у вас есть все необходимые требования и вы внимательно следуете этим инструкциям, ваш аппаратно установка сетевой розетки Ethernet , соединение должно работать нормально. В Buyers Point у нас есть все необходимые материалы, которые могут вам понадобиться для успешного выполнения этой задачи.
