Включите пробки или щёлкните кнопку автомата подачи питания и испытайте выключатель света. Фото — инструкция как подключить выключатель своими руками Разделение выключателей на виды Перед тем, как раскрыть тему подключения выключателя, рассмотрим какие их варианты предусмотрены производителями.

Как выбрать выключатель

Смотрите также: Как подключить выключатель света двухклавишный

Схема выключателя и розетки питания через одну распределительную коробку.

Фазный подводится к вводу электрического выключателя света; Также в нём есть провода для каждой группы ламп.

Самое главное преимущество этой схемы в том, что ее можно изменять до бесконечности и добавлять сколько угодно перекидных выключателей. Правила техники безопасности при подключении и замене выключателя. Но разрезать один из проводов каждый раз когда необходимо отключить свет не слишком удобно.

Выключатель с подсветкой не рекомендуется подключать совместно с люминесцентными или светодиодными лампами, оснащенными пускорегулирующим устройством.

Самый простой выключатель это одноклавишный выключатель освещения, внутри его расположен один контакт, который работает на размыкание и замыкание цепи. Также следует обратить внимание на то, что если лампа отсутствует или перегорела, подсветка не будет работать.

При этом нужно знать, что две клавиши используются для управления только двумя группами, если лампа разделена на большее их количество, то нужно использовать тройной переключатель. Подключение одноклавишного выключателя Общая схема подключения одноклавишного выключателя уже была описана выше, здесь же мы попытаемся больше внимания уделить тому как данная схема выглядит на практике поэтому кроме принципиальной электрической схемы приведем так же схему с фотовставками: Как видно на схеме у одноклавишного выключателя есть два контакта для подключения проводов условно говоря вход и выход при этом порядок подключения к ним проводов не важен, на один из контактов подключается фазный провод, а на второй — провод от лампочки, нулевой же провод подключается к лампочке напрямую. Зачастую бывает, что вход и выход у них находится на одной стороне верх и низ. Установку выключателя вы можете произвести в самом удобном вам месте.

С некоторыми фото выключателя можно ознакомиться ниже. Такое сырье дешевле керамики, но на него ниже должна быть нагрузка не более 16 А. Также запомните, что подсветка внутри изделия никак не может влиять на сам принцип переключения. Здесь вам на помощь придет перекидной, или как его еще называют крестовой, перекрестный, промежуточный выключатель.

Поэтому все работы по ремонту или замене электропроводки проводят, обесточив помещение и следуя схемам подключения. Рассоединяете их, и подключаете между ними перекидной. Подключение внутреннего одноклавишного выключателя Выключатель такого типа устанавливается в квартирах с внутренней электропроводкой, то есть вся проводка скрыта в стене. Как подключить одноклавишный выключатель света на одну лампочку: Фазный провод сети питания нужно подключать только через контакты устройства переключения, в противном случае лампа всегда будет под напряжением, что очень опасно.

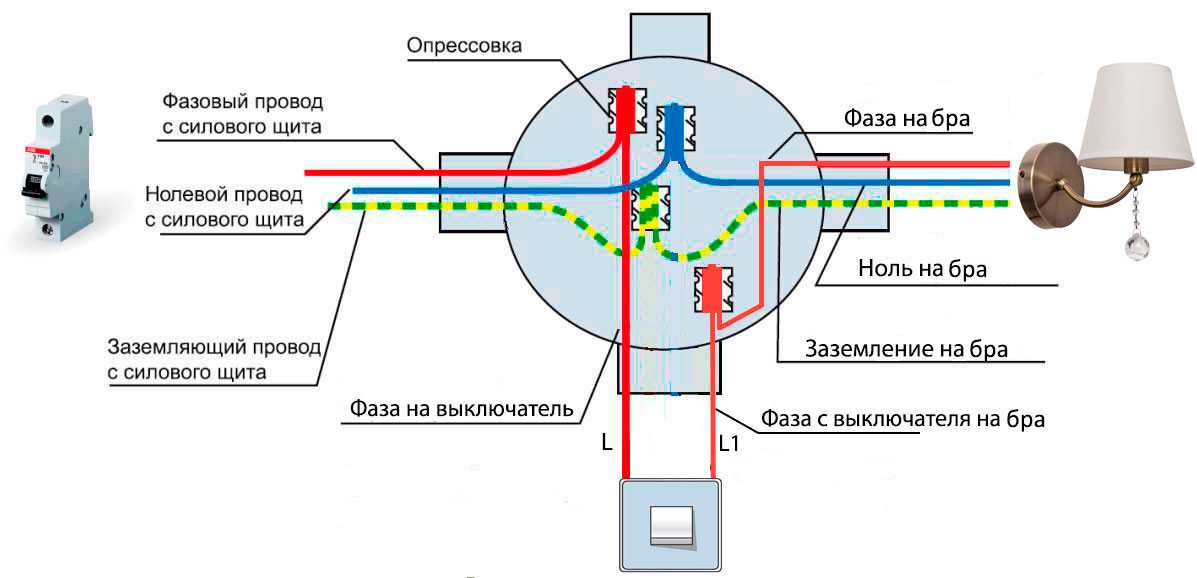

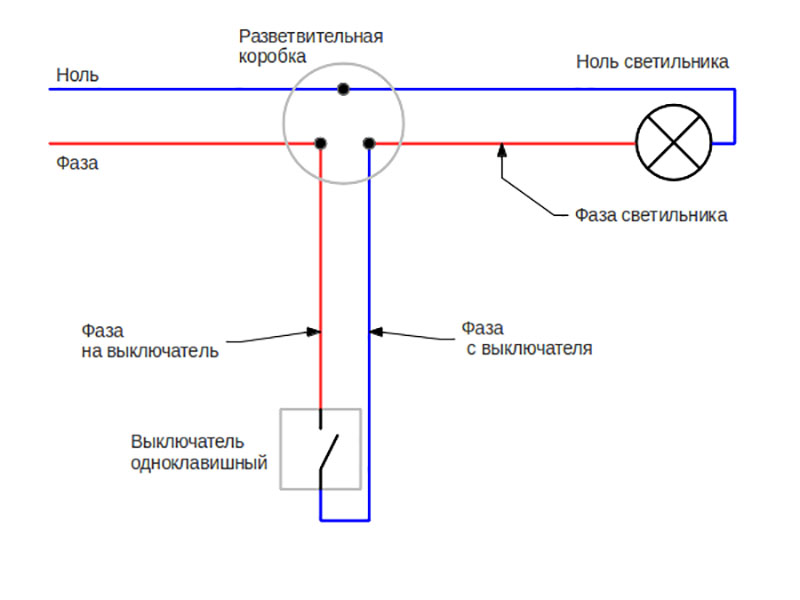

Подключение выключателя, через распределительную коробку.

Всегда проверяйте схему на выключателях! Рассмотрим схему подключения выключателя.

Свободный провод выключателя соедините с рабочей жилой сети.

Когда мы отключаем свет, и в контактах выключателя происходит разрыв фазы, идущей к светильнику.

Данное требование обусловлено правилами безопасной эксплуатации электроустановок. Этот провод подключается к корпусу светильника. Они чаще всего разделены цветовой маркировкой. Устройство и принцип работы выключателя в электрической схеме.

Смотрите также: Измерение сопротивления петли фаза нуль методика

Выключатели тоже стали монтировать значительно ниже, на расстоянии около 1 м от пола. Собирают таким образом схему, а потом переключатели у них почему-то некорректно работают зависят друг от друга. ГОСТы и правила.

После этого установите распределительную коробку и далее соедините выключатель и провод, заведите в гофру, прикрепите к стене. В нем находиться действующий модуль с комплектом контактов; крепления, выполненные в виде металлических усиков; корпус; подвижной клавиши включения. Подключение двухклавишной модели Стандартный двухкнопочный выключатель света предназначен для управления различными световыми устройства или несколькими группами одной лампы из единого места. Порядок работы: Разобрать выключатель. Как подключить одноклавишный выключатель света на одну лампочку: Фазный провод сети питания нужно подключать только через контакты устройства переключения, в противном случае лампа всегда будет под напряжением, что очень опасно.

Инструменты

Основные правила подключения в этой схеме которые вам нужно запомнить: фаза с автомата должна приходить на общий проводник первого выключателя и эта же фаза должна выйти с общего проводника второго выключателя на лампочку два остальных вспомогательных проводника, соединяются между собой в распредкоробке ноль и земля подаются напрямую без выключателей сразу на лампочки Перекидные выключатели — схема управления освещением из 3-х мест А что делать, если вы хотите управлять одним освещением из трех точек и более. Для этого необходимо отключить вводной автоматический выключатель и принять меры, которые будут препятствовать его ошибочному включению. После этого возьмите еще один кусок провода, заключите его в гофру и подведите в основную коробку. Основные составляющие обычно выполняются из металла для улучшения контакта. Подключение выключателя с подсветкой Кто хотя бы однажды в поисках выключателя в полной темноте, не спотыкался об лежащую на полу обувь и другие предметы, и, ругаясь, с трудом нашаривал на стене заветную кнопку?

инструкция по самостоятельной установке выключателей

Установка выключателя света – обязательна в процессе ремонта, ведь выключатель – один из основных элементов осветительной системы. Они есть в каждом здании. Принцип работы этих электротехнических устройств одинаков, но конструкция у них может кардинально отличаться, а установка выключателя света требует специальных знаний. Их видов существует много: это и современные модели, и ретро выключатели с клавишами, поворотными ручками, тумблерами. Все они просты в монтаже, но важно, чтобы они были установлены в правильном месте и с соблюдением правил безопасности.

Домашнему мастеру будет полезно знать, какие бывают выключатели света для светильников, люстр или просто лампочек, какая модель для чего предназначена, какие существуют особенности монтажа и что для этого потребуется, какая проводка используется в том или другом случае. Здесь вы узнаете, как правильно установить выключатель света, чтобы он работал долго и безупречно. Мы расскажем об эксплуатационных особенностях разных типов этих устройств, а также об этапах монтажа самостоятельно.

Устройство выключателей

Во всех девайсах есть общий контакт неподвижный и один или несколько подвижных, приводимых в движение наружными клавишами на корпусе. Нормальное положение контактов — разомкнутое, то есть в отключенном состоянии, когда электрическая цепь между лампочкой и источником электроэнергии прервана и света в помещении нет. Когда пользователь нажимает на клавишу, подвижный контакт соединяется с неподвижным, цепь смыкается и электричество поступает на прибор освещения или розетку.

Двух-, трех-, четырехклавишные выключатели работают также, как и одноклавишные, но подвижные контакты перемещаются независимо. К каждому из них подключаются провода отдельной линии, от прибора они разветвляются или по разным осветительным приборам или розеткам, или идут в одну люстру к разным лампочкам. Многоклавишные выключатели экономят на стене место, упрощают работу по монтажу, при помощи них экономится электроэнергия, так как легко можно отключить ненужное количество элементов освещения или других электроприборов. Комбинациями клавиш осуществляют освещение помещения зонально или разделяют по уровням, а с использованием таймеров — по времени. При помощи проходных выключателей можно выключать свет, пройдя помещение и не возвращаясь ко входу.

Во всех типах выключателей в цепи разрывается фаза; в любом случае так должно быть для безопасности пользователей при ремонте этих устройств, светильников или люстр, замене лампочек в патронах.

Типы выключателей

Перечислять виды и типы электротехнических устройств для выключения освещения мы не будем, но опишем их две основные модификации.

1. Электровыключатели для наружного монтажа. Предназначены для установки во влажных помещениях (ванных комнатах, банях, подсобках, насосных). Их крепят на поверхностях стен, не делая углубления. Наружные — проще ремонтировать и обслуживать, но в эстетике они несколько уступают внутренним моделям.





2. Электровыключатели для скрытого монтажа. Для их установки нужно высверливать в стене углубление для коробки, штробить стену для прокладки проводки. Однако ретро проводку, как правило, делают наружной. Интерьерные стили начала ХХ века с использование выключателей и ламп в стиле ретро — это оригинальная мода современности.

Установка одних и других типов выключателей не требует много времени, если знать особенности устройства определенной модели, последовательность монтажа, а также, подготовить необходимый комплект инструментов.

Где устанавливать выключатели

Место для монтажа пользователь выбирает там, где ему будет удобнее всего им пользоваться. Однако сейчас существуют отраслевые требования, регламентирующие, как и где устанавливать выключатели, а также сам процесс монтажа. Это связано с особенностями прокладки электропроводки в зависимости от конструктивных элементов комнаты или здания. Основные сложности в монтаже связаны не с установкой самих выключателей, а именно с прокладкой электрических линий. Проводку надо проектировать и прокладывать изначально так, чтобы впоследствии ее не приходилось переделывать, что довольно хлопотно и затратно.

Выключатели рекомендуется размещать в одном помещении все на одном уровне, а положение клавиш «включить» у всех делать одинаковым. Положение «включить» обычно делается вверх, а если это поворотная ручка (как в ретро выключателях), то вправо. Сейчас выключатели размещают на высоте с уровнем дверных ручек, так удобнее пользоваться, особенно детям и людям с ограниченными возможностями. Привыкнув к такому расположению, человек автоматически выключает или включает свет, даже этого не замечая. Важно также и расположение выключателя относительно дверной коробки. Расстояние между ними должно быть не более 20 см и не менее 10 см, а располагать выключатель следует со стороны ручки двери.

В жилых комнатах монтаж делают внутри, в хозяйственных и технических помещениях — снаружи. В коридорах делают проходные, их также устанавливают с двух сторон лестниц, залов с двумя и более входами и выходами, в частных домах на крыльце и внутри здания.

Разновидности проводки и способы подключения

Под словом «провод» подразумевается одна изолированная жила, а двух- и многожильный провод называют кабелем. Изоляция бывает одно-, двух- и многослойной, есть также кабели экранированные, для защиты от электромагнитных возмущений, которые отражаются на работе электрических приборов при включении или выключении электроцепи.

Жилы проводов и кабелей изготавливают из алюминия или меди. В современных зданиях алюминиевые провода уже не используют, так как по нормативам предусматривается только электрические проводки с медными сердечниками. В старых домах допускается эксплуатация алюминиевых проводов еще с тех времен, но при условии, что проводка еще соответствует нормам безопасности. Однако при основательной реконструкции таких помещений алюминиевые провода в обязательном порядке заменяются на медные. Это обусловлено тем, что медь выдерживает большие нагрузки, ведь сейчас используется много электрических бытовых приборов и устройств, которые могут работать одновременно. Особенно много электроэнергии потребляют:

• бойлеры;





• микроволновые печи;





• электрические радиаторы;





• котлы;





• стиральные машины.

Медные провода долговечнее алюминиевых, они не такие ломкие и менее подвержены окислению. Если в квартире есть линия с алюминиевыми проводами, то с медными ее не следует пересекать на соединениях. На таких скрутках быстро образуются окислы, не пропускающие ток, такие места сильно нагреваются, что может стать причиной пожара.

Жилы проводов бывают монолитные или состоят из множества нитей. Многопроволочные плетеные токопроводящие элементы гибче цельных, устойчивее на излом при множестве изгибов и перекручиваний. Одножильные провода с цельным сердечником используют в сборке электрических щитов, люстр, светильников, соединяют ими элементы управления линиями, но их не применяют для питания приборов и техники.

Двухжильный провод подходит для подключения одноклавишных выключателей. Трехжильный — для моделей с двумя клавишами, для проходных, для управления несколькими светильниками или отдельными лампами. Четырехжильные кабели используются в трехклавишных девайсах для управления группами осветительных приборов и там, где необходимо заземление.

Провод ПВС

Его применяют при ремонтах электросетей. С их использование изготавливают тройники, удлинители, кабели для питания бытовой техники, для подключения розеток и выключателей.

Провод ПБПП

Имеет плоское сечение с двумя или несколькими плетеными жилами. Марка ИБПП, это провода универсальные. Проводка из таких проводов считается высококачественной, и она значительно дороже. Ее проводят там, где предполагается большое потребление электроэнергии — в насосных станциях, в теплопунктах, на производствах со станками, в электрических сушилках и прочих объектах, где мощность сети превышает 1 кВт.

Важно знать не только маркировку, но и цвета изоляции, присущие тем или иным токоведущим каналам:

• желтый или зеленый цвет — заземление





• синий цвет — «ноль»





• коричневый — фаза.

В специальных марках многожильных кабелей фазовые провода бывают с белой изоляцией. Литерой «L» с цифровым значением обозначают точки соединений на схемах.

Принципы монтажа

Если не учитывать сложный монтаж систем проводки с проходными девайсами, о подключении которых мы расскажем ниже, то основных схем подключений выключателей существует две:

1. Коммутация проводников напрямую от источника питания к элементам освещения. К корпусу выключателя подводятся две линии: «0» и фаза. Он фактически сопрягается с распределительной коробкой.

Такая схема самая простая, хотя и применяется для реализации сложных схем подключения, ее может понять любой домашний мастер, имея только начальные электротехнические знания. Проводка обслуживается и модернизируется довольно просто. Однако для нее нужно большее количество кабеля, а провода укладывать в гофру или в штробы. Контактные соединения необходимо делать при помощи колодок в монтажных коробках. Такую проводку можно без особых сложностей модернизировать, изменить ее конфигурацию, без дополнений новыми линиями, а простую световую точку можно сделать многофункциональной. Прямое подключение к источнику энергии дает возможность дополнить линию регуляторами уровня освещения, датчиками движения.

2. Вынесенные выключатели. Такой способ предполагает разводку через распределительные коробки, а подведение к выключателям проводов — только для размыкания цепи.

В современных многоквартирных домах такая схема считается стандартной, хотя по ПУЭ не предписывается каких-либо обязательных конкретных схем. В таких электрических линиях используется минимум проводов, а традиция исходит еще со времен СССР, когда экономили на всём. Схемы линий также просты, и их может реализовать практически каждый хозяин квартиры.

Сложность монтажа девайса в таких схемах заключается в необходимости установки дополнительных коробок для разводки на каждый коммутатор. Для эстетики стен в стиле «евро» это не подходит. Да и в модернизации тоже есть свои сложности: чтобы установить дополнительный осветительный прибор, необходима прокладка новой линии. Вынесенный прибор поменять на сенсорный регулятор освещения (не резисторный) не совсем просто. Схема применяется только с применением одноклавишных выключателей без предполагаемой модернизации. Какую схему использовать в доме решает сам хозяин, исходя из того, какие затраты на электричество ему приемлемы.

Как правильно установить выключатель: пошаговая инструкция

1. Перед установкой следует подготовить необходимые инструменты и материалы. Потребуется как электромонтажный, так и строительный инструмент:

• перфоратор, болгарка, дрель, отвертки





• монтажный нож, инструмент для зачистки проводов от изоляции





• паяльник и припой или сварочное устройство для проводов





• индикатор фазы, вольтметр





• провода, изоляционная лента, термоусадочные трубки, контактные группы, гофра





• шпатель.

2. Если к точке размещений выключателей еще не подведены линии, то понадобится штроборез. Однако, это профессиональный инструмент, и он есть не в каждом доме, потому штробы придется делать болгаркой, в худшем случае зубилом и молотком, если метраж небольшой. Заметим, что в некоторых бетонных перекрытиях даже болгаркой делать штробы очень трудно. Но в кирпиче или гипсовых блоках канавки для проводов можно сделать и ручным инструментом.

3. На следующем этапе при помощи перфоратора и специальной цилиндрической фрезы нужно в стенах вырезать стаканы для коробок скрытых выключателей. Для наружной врезки в стену не делаются. Для сверления углублений в бетонной стене лучше купить алмазный бур, он дороже обычного, но затраты компенсируются значительной экономией сил и времени. В стене из гипсовых блоков вырезать стаканы можно при помощи дрели и даже шуруповерта.

4. Далее устанавливаем корпуса; подключать провода будем после строительных работ.

5. Смонтировав выключатели, подготавливаем цементный или гипсовый раствор. Замазываем щели на подрозетниках, всё тщательно выравниваем шпателем и даем время для застывания. Перед монтажом нужно заранее подготовить ведра и стройматериалы (алебастр, гипс, цемент, песок, воду).

6. Подсоединяем провода согласно схеме. Фазу следует подключать к подвижным клеммам, «ноль» — к сочлененному неподвижному контакту. Все новые модели имеют клемму для заземления, по условиям ПУЭ его нужно подключать. Для этого используется трехжильный кабель. При соединении проводов нужно соблюдать цвет изоляции: желтый с желтым, коричневый с только с коричневым и не иначе. Скрутку нужно залудить и пропаять для надежности, но только после проверки линии. В коробках провода лучше соединять сварочным устройством.

7. Собираем выключатели. Только это следует делать после тестирования линии, чтобы не пришлось лишний раз делать разборку, если что-то не работает как надо. Фазы на проводах определяем фазоискателем, а наличие напряжения на контактах — вольтметром. Если всё собрано верно, и линия работает, тогда надеваем декоративные накладки и крышки. Проверяем линию еще раз.

Монтаж накладного выключателя

Накладные, используют в линиях открытого типа, а также в местах, где нет возможности скрыть проводку. Однако при желании, их можно ставить и на точках со скрытой проводкой. Накладные выключатели обычно применяют для включения какого-либо одного элемента освещения, потому они по большей части одноклавишные или двухклавишные.

Установка скрытого выключателя

Скрытые, отличает от накладных тип и форма подрозетника, который монтируется в высверленное в стене углубление. Они выглядят более эстетично в сравнении с накладными устройствами. Однако ретровыключатели делают в основном накладные, а скрытые встречаются редко, так как они не соответствуют самой концепции ретро.

Подрозетники выключателей отличаются креплением для бетона и гипсокартона, на что нужно обращать внимание в магазине при покупке. Монтаж скрытого выключателя делается последовательно:

1. Выбираем место расположения, делаем разметку.





2. Разбираем выключатель.





3. Высверливаем перфоратором с цилиндрической фрезой углубление под подрозетник (в гипсокартонной плите просверливаем отверстие) диаметром на 1-2 мм больше диаметра подрозетника.





4. Устанавливаем и закрепляем подрозетник. В подрозетниках для бетонной или кирпичной стены имеются винтовые распорки, корпуса выключателей для гипсокартонных плит крепятся в отверстиях при помощи пружинных зажимов либо на саморезах (в дешевых моделях).





5. Проделываем штробы и укладываем провода, выводим концы в подрозетнике.





6. Подсоединяем провода с соблюдение фазы и цветов изоляции.





7. Проверяем работу линии.





8. Заделываем строительным раствором щели.





9. Собираем выключатель, надеваем накладку и крышку, вставляем клавиши.

Перед монтажом прибора помещение нужно обесточить, для уверенности можно протестировать выводы проводов при помощи вольтметра.

Установка проходных выключателей

Способ установки проходных выключателей отличается от обычного, так как основан на понимании принципа построения схемы. Проходные выключатели еще называют перекидными. Одна цепь замыкается с одной стороны, а замыкается с другой и наоборот. Производители на корпусах проходных моделей показывают схему устройства, но не на всех она есть, потому рассмотрим монтаж подробнее.

1. Нужно подготовить трехжильный кабель с разноцветной изоляцией. Напомним, коричневый — фаза, синий — «ноль», желтый — заземление.

2. Обесточиваем помещение, выключаем электричество в щитке.

3. В выключателе, расположенном возле распределительной коробки, выводим фазный провод и подсоединяем его к общей фазной клемме в коробке. Два других провода, согласно цветам, также подсоединяем соответствующим проводам в коробке. Если штроба уже заделана, тогда стоит проверить соответствие вольтметром.

4. Фазу светильника соединяем с фазой противоположного выключателя. Соединяем два остальных провода между проходными, соблюдая цветность.

5. Провода из распределительной коробки подключаем к светильнику.

6. Закрываем крышку коробки и собираем выключатель.

Работы по монтажу аналогичны уже описанной процедуре с другими типами выключателей. Включаем в щитке электричество и проверяем, правильно ли работает схема. Один и другой выключатель должен как выключать свет, так и включать. Если этого не происходит с каким-либо из них, тогда следует тщательнее разобраться в схеме и найти ошибку.

Сложнее дело обстоит с двухклавишными проходными выключателями. Они работают как две отдельные линии, каждая на свой осветительный прибор в разных комнатах или частях одного помещения. В них используются два трехжильных кабеля или один пятижильный.

Как подсоединить бесконтактный выключатель

Бесконтактный выключатель управляет освещением автоматически, работая как исполнительный элемент в паре с датчиком движения, датчиком освещенности или таймером. Датчик освещенности дает сигнал на выключатель, если на улице стемнело. Момент срабатывания можно регулировать по предпочитаемой степени потемнения на улице.

Бесконтактные выключатели можно использовать в качестве проходных. Входя в дом, не нужно включать свет рукой и выключать его с другой стороны. В таком случае необходимо установить датчик движения. Их модификации бывают инфракрасными, радиоволновыми, ультразвуковыми.

Свет в какой-либо комнате дома можно включать автоматически по времени. Для этого нужно установить с выключателем таймер. Бесконтактные, экономят электроэнергию, это рекомендуемые устройства, если дома есть дети, которые забывают выключать свет. Их монтаж ничем не отличается от описанных, нужно только знать, как подключить и настроить управляющее устройство — датчик или таймер.

Как подсоединить выключатель с одной или несколькими клавишами

Чтобы подключить двух-, трех-, четырехклавишный выключатель, нужно проделать те же действия, что и при подключении одноклавишного. Только в этом случае еще добавляется необходимость правильного подсоединения линий на каждый осветительный прибор. Многоклавишный, может включать в люстре нужное количество лампочек, а также работать с розетками, датчиками или таймером, включая или выключая какую-либо бытовую технику.

Заключение

От правильности установки и подключения контактов выключателя зависит не только комфорт в доме, но и безопасность в плане защиты от поражения током или предотвращения возникновения пожара. Нужно правильно определить нагрузку, чтобы исключить искрение и перегрев с последующим коротким замыканием. Чтобы знать, как правильно установить выключатель света, нужно запомнить правила монтажа, которые мы описали. Надеемся, они станут вам полезны.

Как заменить патрон лампы в светильнике

Почему ломаются патроны для лампочек и правильный выбор запасных частей

По

Тимоти Тиле

Тимоти Тиле

Тимоти Тиле — местный электрик №176 IBEW с более чем 30-летним опытом работы в области электромонтажных работ в жилых, коммерческих и промышленных помещениях. Он имеет степень младшего специалиста в области электроники и прошел четырехлетнее обучение. Он писал для The Spruce о проектах электропроводки и домашней установки более восьми лет.

Узнайте больше о The Spruce’s
Редакционный процесс

Обновлено 16.11.22

Ель / Кевин Норрис

В этой статье

• Выбор сменной розетки

• Инструкции

• Часто задаваемые вопросы

Обзор проекта

Большинство светильников имеют декоративные детали и электрические детали. Декоративные детали включают в себя глобус, блестящую трубку и другие украшения, которые делают прибор приятным на вид. Электрические части состоят из розеток и их проводки.

Розетки могут перестать работать, потому что они просто изнашиваются и больше не обеспечивают хорошего соединения с лампочкой, они могут перегреваться (обычно вызвано лампой высокой мощности) и могут замыкаться. Если лампочка и другая проводка целы, но свет по-прежнему не включается, вероятно, ваша розетка вышла из строя. К счастью, если патрон вашей лампочки сломался, вы можете вынуть его и заменить, и ваш красивый светильник снова заработает как новый.

Правильный выбор сменной головки

Патроны для лампочек бывают самых разных типов и стилей и предназначены для конкретных целей и мощности ламп. Процесс замены розетки одинаков для наружного и внутреннего светильника, но важно использовать правильную розетку для светильника. Наружные розетки, как правило, более надежны, чем внутренние розетки, и часто имеют специальные функции, устойчивые к влаге.

Для любого типа светильника выберите розетку, которая выглядит идентично (или почти идентично) оригиналу и имеет такую ​​же максимальную мощность. Вы должны быть в состоянии найти номинальную мощность на старой розетке, обычно на серебряной этикетке.

Если лампочка не вкручивается в патрон, возможно, старый патрон вашего светильника погнут, сломан или просто не подходит по размеру для этого типа лампы. Всегда убедитесь, что вы используете правильную лампочку для светильника, мощность которой не превышает его номинальную мощность. С другой стороны, если лампочка подходит, но патрон не закреплен, это может быть потенциальной опасностью возгорания. Муфту следует подтянуть или заменить, если затяжка не удалась.

В то время как те же самые основные шаги выполняются для замены патрона на автономной лампе, в этом проекте мы сосредоточимся на замене патрона потолочной лампочки в проводном приспособлении, таком как потолочный вентилятор.

Оборудование/инструменты

• Лестница (по необходимости)
• Бесконтактный тестер напряжения
• Отвертки
• Плоскогубцы

Материалы

• Замена патрона лампы

Ель / Кевин Норрис

Инструкции

1. Выключить питание

   Отключите питание цепи, с которой вы будете работать, отключив соответствующий выключатель в электрощитке вашего дома (коробка выключателя). Если вы не знаете, какой именно выключатель нужно перевернуть, вам следует отключить главный выключатель, чтобы отключить электричество во всем доме.

   Ель / Кевин Норрис

2. Убрать глобус

   Снимите глобус с крепления. Шар может удерживаться внутренними зажимами, винтами на внешнем кольце приспособления или стопорной гайкой в ​​нижней части шара. Держите глобус в одной руке, а другой ослабляйте винт или гайку. Отложите пока глобус.

   Ель / Кевин Норрис

3. Тест на мощность

   Выньте лампочку из патрона, затем используйте бесконтактный тестер напряжения, чтобы проверить питание в патроне. Прикоснитесь щупом бесконтактного индикатора напряжения к металлическому выступу внутри розетки. Переверните выключатель света и снова проверьте розетку. Тестер не должен загораться ни для одного теста.

   Причина тестирования с обоими положениями переключателя заключается в том, что некоторые переключатели (например, трехпозиционные переключатели) могут быть включены или выключены в любом положении.

   Ель / Кевин Норрис

4. Ослабьте крепление и проверьте мощность

   Ослабьте или удалите крепежные винты, крепящие основание светильника к электрической коробке в стене или потолке.

   Аккуратно вытащите прибор из коробки, не касаясь проводов. Снова проверьте питание, прикоснувшись щупом тестера напряжения к каждому из проводов приспособления и ко всем проводам в коробке. Тестер не должен загораться; если это так, вернитесь к сервисной панели и выключите правильный выключатель, затем повторно проверьте провода, чтобы убедиться, что питание отключено.

   Ель / Кевин Норрис

5. Отсоедините проводку

   Поверните разъем провода (гайку провода) против часовой стрелки и снимите его с каждого набора проводов, затем разделите провода. Отсоедините заземляющий провод от коробки или крепежного ремня, если применимо.

   Снимите приспособление и поместите его на верстак или стол. Протяните черный и проволочный провода от неисправной розетки через отверстие в приспособлении, чтобы можно было снять розетку.

   Ель / Кевин Норрис

   Совет

   Если провода, удерживающие ваш прибор, соединены вставными разъемами, а не гайками, провода можно ослабить, взявшись за разъем одной рукой, а другой рукой скручивая и вытягивая провода. Возможно, вы захотите использовать новые разъемы при повторном подключении проводов после замены розетки.

6. Снять розетку

   Загляните внутрь гнезда и найдите винт с крестообразным шлицем (или винты), которыми гнездо крепится к приспособлению. В качестве альтернативы патрон может удерживаться стопорной гайкой на задней части светильника или корпуса лампы, или могут быть винт и гайка.

   Снимите патрон лампочки, выкрутив винт или гайку с помощью отвертки или плоскогубцев, если это применимо. Снимите гнездо с приспособления, но сохраните винт и/или гайку на случай, если они понадобятся для нового гнезда.

   Ель / Кевин Норрис

7. Установите новый сокет

   Установите новую розетку в приспособление в том же положении, что и оригинал, и закрепите ее винтом и/или гайкой. Будьте осторожны, не затягивайте слишком сильно, так как розетки могут быть хрупкими.

   Ель / Кевин Норрис

8. Переустановите приспособление

   Поднимите прибор к стене или потолочной коробке и подключите провода, как и раньше, используя те же разъемы для проводов. Черные провода соединяются вместе под одной проволочной гайкой, а белые — под другой. Также повторно подключите заземляющий провод, если применимо. Установите приспособление в электрическую коробку с помощью крепежных винтов. Убедитесь, что из основания светильника не торчат провода; вы не хотите защемить электрический провод, когда затягиваете приспособление.

   Ель / Кевин Норрис

9. Очистите и установите сферический фиксатор

   Вкрутите лампочку в новый патрон, почистите плафон (удобно, пока он снят) и установите его обратно на светильник.

   Ель / Кевин Норрис

10. Включите питание

    Включите автоматический выключатель в распределительной коробке и проверьте нормальное функционирование прибора.

    Ель / Кевин Норрис

Как установить светильник за 3 простых шага

Фото: istockphoto.com

Хотя к любым проектам, связанным с электричеством, нельзя относиться легкомысленно, установка светильника — задача многих домашних мастеров, требующая тщательной подготовки и внимания. до мелочей, справлюсь. Замена устаревшего светильника на тот, который лучше соответствует стилю дома, может многое сделать, чтобы освежить пространство. И хотя покупатели найдут много светильников, которые вполне доступны по цене, расходы на наем электрика могут поставить крест на мечтах об обновленном освещении. Мужайтесь: научиться устанавливать осветительную арматуру не так уж сложно, и у многих домашних мастеров, вероятно, уже есть многие необходимые инструменты, хотя вам, возможно, придется приобрести недорогой детектор напряжения.

Прежде чем приступить к работе

Фото: istockphoto.com

Понимание некоторых основ электричества и электропроводки перед попыткой установки светильника будет иметь большое значение для обеспечения безопасного и успешного завершения проекта.

Важно понимать, например, что вся электроэнергия подается через счетчик на панель выключателей, которая содержит несколько выключателей, привязанных к определенным частям дома. Отключение одного выключателя отключает питание в этой зоне, а отключение главного выключателя отключает питание во всем доме.

Также знайте, что простое выключение выключателя света не означает, что провода в коробке выключателя света не «горячие». Говоря о проводах, домашние мастера должны знать, что черный или красный — это ток, белый — нейтраль, а зеленый или медный — заземляющий провод.

СВЯЗАННЫЕ: Решено! Цвета электрических проводов и их значение

Обзор проекта

Время работы : 1 час
Общее время : 1 hour
Skill Level : Beginner to Intermediate
Estimated Cost : $50, plus the cost of the selected fixture

Tools & Materials

• Voltage detector
• Wire съемники
• Отвертка
• Рабочее освещение
• Проволочные гайки
• Светильник

Установка светильника

В этих инструкциях предполагается, что вы заменяете существующий прибор и что распределительная коробка с необходимой проводкой уже установлена. Если вы занимаетесь домашними делами и ваш проект более сложный, рекомендуется нанять профессионального электрика.

Реклама

ШАГ 1: Отключите питание выключателем.

Фото: istockphoto.com

Всегда рекомендуется отключать питание автоматическим выключателем перед выполнением любых электромонтажных работ. Если вам повезет, выключатели на вашем электрическом щите будут помечены. Если нет, то это своего рода игра в угадайку, отключив выключатели, а затем используя детектор напряжения, чтобы убедиться, что область, в которой вы собираетесь работать, не «горячая». (Детектор напряжения издает звуковой сигнал и загорается при наличии тока.)

ШАГ 2: Подсоедините провода распределительной коробки к проводам или винтам светильника.

Фото: Kit Stansley

Стандартная коробка для светильника имеет три провода: белый, черный или красный и зеленый или медный.

Некоторые светильники могут поставляться с пластиной, которая крепится к двум отверстиям для винтов с обеих сторон коробки. Если есть возможность, подключите пластину до подключения проводов. (Это особенно полезно, если у вас есть тяжелое приспособление, которое необходимо поддерживать при подключении проводов.)

Существует несколько различных способов соединения проводов в стене или потолке с проводами вашего нового светильника: В некоторых случаях для соединения нужно намотать провода на винты. В других конфигурациях вы намотаете провода от светильника на провода соответствующего цвета в потолке и зафиксируете соединение с помощью гаек.

В обоих случаях вы сначала используете инструмент для зачистки проводов, чтобы удалить ¾ дюйма оболочки провода. Чтобы прикрепить провод к винтовым соединениям, согните провод в U-образную форму, оберните его вокруг винта, затем обожмите его и затяните винт. Вы подключите белый провод к серебряному винту, черный провод к золотому винту и провод заземления к зеленому винту.

Чтобы соединить провода с проводами, скрутите провода одинакового цвета вместе, а затем закройте соединение гайкой.

СВЯЗАННЫЕ: Как сращивать провода для домашних электрических проектов

ШАГ 3: Прикрепите светильник к распределительной коробке.

Фото: istockphoto.com

Обратитесь к инструкции, прилагаемой к вашему светильнику, чтобы определить, как его следует прикрепить к распределительной коробке. Некоторые светильники могут иметь два винта, которые вкручиваются в коробку; у других есть только один винт, который крепится к монтажной пластине. Как только светильник будет на месте, вкрутите лампочку соответствующего размера и мощности, снова включите выключатель и пусть будет свет.

Заключительные мысли

Несмотря на то, что новички могут испугаться электрических аспектов установки светильника, задача довольно проста. Самый важный шаг — убедиться, что питание распределительной коробки отключено выключателем, и убедиться, что оно отключено, с помощью тестера напряжения. Учитывая, что вы работаете над головой (и, возможно, на лестнице) и у вас может не быть четкого представления о том, что вы делаете, неплохо было бы иметь помощника наготове, чтобы стабилизировать лестницу, держать гайки и инструменты. , и убедитесь, что работа проходит без сучка и задоринки.

Часто задаваемые вопросы

Фото: istockphoto.com

Хотя установка светильника не очень сложна, это определенно то, что вы хотите сделать на 100 процентов правильно. Если у вас все еще есть вопросы об этой легкой установке, которую можно сделать своими руками, вы найдете несколько ответов ниже.

В. Вам нужен электрик для установки светильника?

Если вы уверены в своих навыках рукоделия, вы сможете установить светильник самостоятельно, как описано выше, и вы сможете избежать хлопот и расходов, связанных с наймом электрика.

В. Трудно ли установить светильник?

Установить светильник несложно. Просто внимательно прочитайте описанные выше шаги, заранее соберите инструменты и расходные материалы и не срезайте углы. Некоторые очень тяжелые светильники может быть проще установить с помощью второй пары рук, чтобы помочь поднять свет.

Реклама

В. Нужно ли переключать выключатель, чтобы заменить светильник?

Технический номер. Но большинство электриков рекомендовали бы отключить выключатель, просто на всякий случай. Если вы просто выключите свет, а ребенок войдет в комнату и щелкнет выключателем, у вас могут быть проблемы.

В. Какой провод горячий, если оба провода одного цвета?

Если ваша распределительная коробка имеет два черных провода, возможно, один из черных проводов предназначался для подключения ко второму прибору, который не был установлен. Возможно, вам придется снова включить питание (после того, как вы закроете провода для безопасности) и использовать детектор напряжения, чтобы определить, какой из них горячий.
