В современных интерьерах часто используют зональное освещение — например, отдельно подают свет на обеденную зону и зону отдыха. Чтобы включать разное количество лампочек на одной люстре или подсвечивать отдельные зоны комнаты, вам понадобится двухклавишный выключатель. Правилами его подключения с нами поделился специалист по эксплуатации зданий и сооружений Александр Воробьев.

Задача двухклавишного выключателя заключается в разделении питания на две независимые линии, которые будут приводится в действие клавишами. Конечно, любую работу с электричеством лучше доверить специалистам.

Правила безопасности

Главные требования при работе с электричеством:

1. Проводите работы только в светлое время суток при достаточном количестве естественного света. Если освещения все-таки не хватает, используйте фонарик.
2. Перед началом работы убедитесь в отсутствии напряжения в сети. Самый надежный вариант — отключить питание на распределительном щитке в подъезде. Если у вас нет доступа к общему щитку, отключите питание на электрощитке в квартире.
3. Проверьте, действительно ли отключено электропитание, при помощи индикаторной отвертки, коснувшись ей одного из проводов в щитке. Если на индикаторе загорится красная лампочка, это означает, что питание не отключено. В таком случае вам точно придется вызывать электрика.
4. Даже работая с обесточенными проводами, лучше обезопасить себя: надевайте электрозащитные перчатки и используйте инструменты с прорезиненными рукоятками.
5. Убедитесь, что вы помните цветовую маркировку проводов: синий — ноль, коричневый — фаза, желто-зеленый — заземление. Соединять их нужно строго по цветам, иначе произойдет короткое замыкание или провода даже загорятся.

Как самому подключить розетку

Узнайте больше

Какие инструменты понадобятся для работы

• двухклавишный выключатель
• детектор напряжения
• лазерный нивелир или строительный уровень
• перфоратор и алмазная коронка D68
• стамеска и молоток
• подрозетник
• гипсовый или цементный раствор
• плоскогубцы и плоская или крестовая отвертка с прорезиненными рукоятками
• индикаторная отвертка
• клеммы
• строительный нож
• белая изолента
• дюбель-хомуты

Как правильно подключить двухклавишный выключатель там, где его не было

Перед тем как начать работы по установке выключателя, вам нужно найти распределительную коробку, к которой вы будете подключаться.

Как найти распределительную коробку в квартире

Свернуть

Распределительная коробка — это контейнер из негорючего пластика, который находится в стене, чаще всего над розеткой: снаружи — только крышка. В распределительной коробке есть все основные соединения и ответвления электропроводов. Именно к ней вы будете подключаться, чтобы установить новый выключатель.

Если при визуальном осмотре стен вы не видите ни одной распредкоробки, это не значит, что ее нет, а означает, что строители позаботились об эстетике и аккуратно спрятали распредкоробку под слоем штукатурки. Для того чтобы ее найти, вам понадобится специальный прибор — детектор напряжения.

Приложите детектор к стене непосредственно над розеткой и медленно ведите его по стене вертикально вверх. Детектор будет издавать звуковой сигнал, обозначающий, что там находятся провода под напряжением. Потом звуковой сигнал пропадет, что будет означать, что провода «уходят» в сторону. По звуковому сигналу детектора найдите место пересечения проводов. Постучите пальцами по стене в этом месте — вы услышите, что звук поменялся с глухого бетонного на звонкий пластиковый. Именно здесь и находится распределительная коробка.

Обратите внимание: распределительная коробка может находиться над розеткой с другой стороны межкомнатной стены, т. е. в соседней комнате.

После того как вы определились с местонахождением ближайшей распредкоробки, можно начинать соединение выключателя с двумя клавишами:

1. Выберите место для выключателя. На стене нарисуйте разметку — место самого выключателя и расположение каналов в стене, по которым провода будут идти к выключателю от распределительной коробки.




2. Индикаторной отверткой проверьте, не проходит ли на месте разметки скрытая проводка. Для этого переведите отвертку в режим «Н» и приложите кнопкой к стене. Водите отверткой по разметке: если внутри есть проводка, индикатор просигналит.




3. В распределительной коробке выберите ноль и фазу, идущие от одного автомата освещения. Для этого в квартирном электрощитке отключите автомат с надписью «освещение» либо, если электрощиток старого образца, отключите питание полностью. После этого проверьте индикаторной отверткой, действительно ли провода обесточены, коснувшись индикатором проводов в распределительной коробке. На фазовый провод в распредкоробке наклейте белую изоленту и отметьте на ней, что это фаза. Эта информация пригодится вам, когда эти провода встретятся в подрозетнике с фазовыми проводами светильников.




4. С помощью перфоратора и специальной круглой насадки по бетону сделайте в стене отверстие для подрозетника на месте будущего выключателя. При помощи стамески и молотка выбейте бетон из центра получившегося отверстия.




5. Проштрабите стену по разметке от распределительной коробки к месту расположения выключателя при помощи перфоратора. Внутри штрабы дрелью просверлите отверстия диаметром 6 мм и глубиной 4–5 мм через каждые 60 см, чтобы можно было поставить дюбель-хомуты для крепления кабеля. Проложите кабель в штрабы так, чтобы он был углублен в поверхности стены не меньше чем на 10 мм. Пока ничего в распредкоробке не подключайте!




6. Проштрабите стену от выключателя к светильнику и проложите трехжильный кабель (ноль, фаза, заземление) по штрабе. Закрепите кабель дюбель-хомутами. Когда вы зашпатлюете штрабу и кабель «спрячется» в стене, из стены должен торчать свободный конец кабеля — не меньше 5–10 см кабеля. Это нужно для удобства подключения механизма выключателя.




7. Приступаем непосредственно к подключению двухклавишного выключателя. С задней стенки подрозетника есть перфорированные отверстия — выдавите их (можно воспользоваться строительным ножом). Аккуратно заправьте провода в подрозетник и зафиксируйте его в стене гипсовой или бетонной смесью. Оголите нулевые провода на кабелях, идущих от распредкоробки и светильника, примерно на 2–3 см, соедините их между собой при помощи специальных клемм. То же самое проделайте с проводами заземления.




8. Возьмите механизм выключателя. Подключите фазовые провода, идущие от выключателя к светильнику и от распредкоробки к выключателю. Для этого вставьте концы фазы в отверстия механизма выключателя: фазы от светильника — в два отходящих контакта (вы найдете нужные отверстия в нижней части механизма выключателя), таким образом вы распределите свет на две клавиши выключателя. Фазу от распредкоробки вставьте в отверстие входящего контакта — он находится в верхней части механизма выключателя.




9. Зафиксируйте механизм двухклавишного выключателя шурупами на стене, предварительно выровняв его по уровню.




10. Установите декоративную панель выключателя, вставьте клавиши.




11. В распределительной коробке подключите фазовый провод от выключателя к нужной вам фазе, приходящей из щитка (вы ранее отметили ее белой изолентой). Чаще всего провода в распредкоробке соединены скруткой, а на конце запаяны. Срежьте место спайки проводов. Распрямите нужные вам провода, добавьте свой провод, крепко скрутите оголенные концы проводов и наденьте изоляционный колпачок.




12. Вкрутите лампочку в светильник. После этого включите электричество в щитке и включите свет — все должно работать. Подсоединение выключателя света с двумя клавишами выполнено.

Как заменить выключатель с двумя клавишами на другой такой же

1. Не забудьте обесточить квартиру, отключив питание на электрощитке. Чтобы подсоединить новый выключатель, аккуратно снимите пластиковые клавиши выключателя, поддев их тонким концом отвертки или ножом. То же самое проделайте с декоративной панелью выключателя.
2. Выкрутите шурупы, фиксирующие выключатель на стене. Достаньте его из подрозетника. Открутите шурупы, которыми зажаты провода, и освободите их.
3. Возьмите механизм нового выключателя и вставьте два фазовых провода от светильника в отверстия отходящих контактов в нижней части механизма выключателя, закрепите их шурупом. Таким образом вы распределите режимы света на две клавиши выключателя. То же самое проделайте с проводом, идущим от распредкоробки.
4. Заправьте провода в подрозетник и прикрепите механизм выключателя к стене при помощи шурупов. Установите декоративную панель и две клавиши.

Как заменить одноклавишный выключатель на двухклавишный

Не забудьте перед работой обесточить квартиру. Замена одноклавишного выключателя на двухклавишный подразумевает добавление нового источника света. Здесь есть два алгоритма подключения.

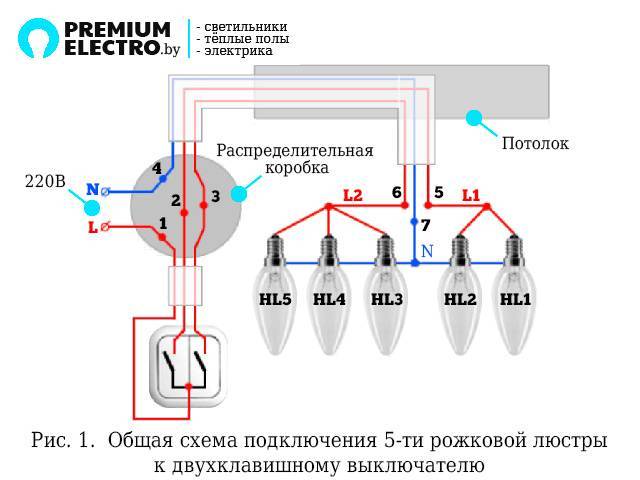

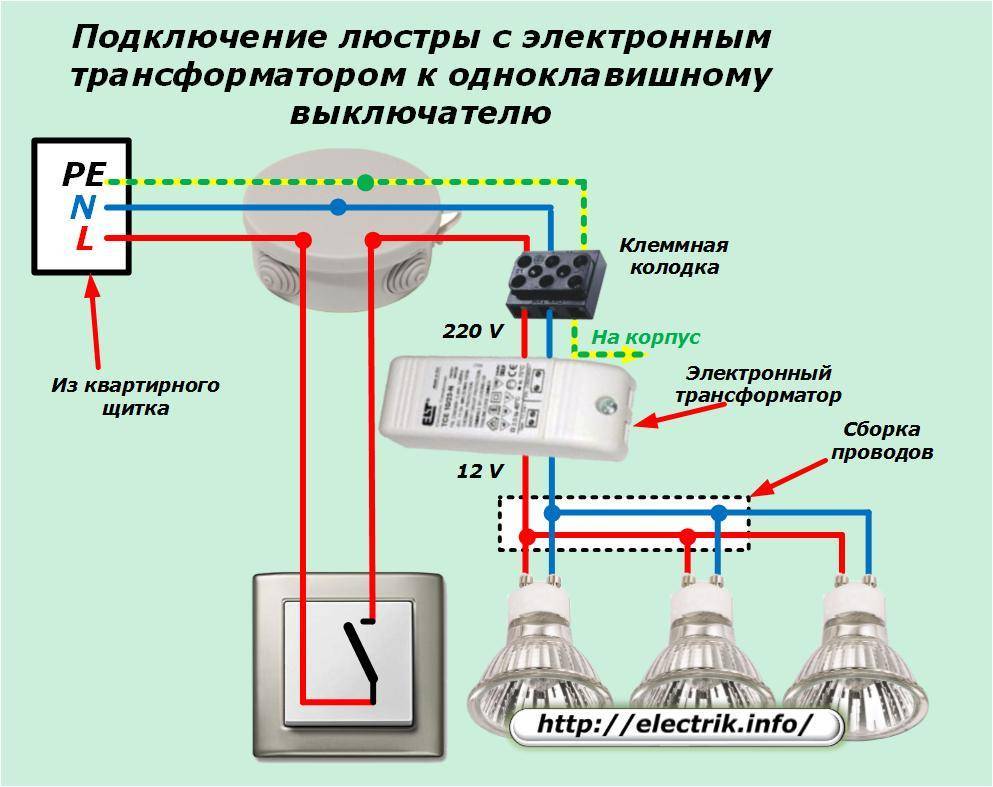

Если речь идет о люстре, которая будет работать в двух режимах свечения, то подключать двухклавишный выключатель взамен одноклавишного будем так:

1. Проведите от источника света к выключателю четырехжильный кабель, где пометьте изолентой первую и вторую фазы для удобства дальнейшего подключения.
2. Далее выполните те же действия для подключения механизма выключателя, как уже было описано выше. Чтобы соединить двухклавишный выключатель, заведите провода в подрозетник и зафиксируйте его в стене. Нулевой и заземляющий провода соедините соответственно с нулевым и заземляющим проводами при помощи специальных клемм. Фазовые провода (1 и 2) вставьте в отверстия механизма выключателя, заведите его на разные клавиши, чтобы можно было отдельно включить один режим освещения или другой. Фазовый провод от распредкоробки подключается в подходящий контакт выключателя, он находится в верхней части механизма двухкнопочного выключателя. Зафиксируйте выключатель в подрозетнике, установите декоративную панель и вставьте клавиши.

Если вы хотите подключить второй источник света к одному выключателю — например, второй настенный светильник, — придется добавить в выключатель еще одну фазу, идущую от другого светильника. Что для этого нужно сделать:

1. Разберите выключатель, отметьте фазу, которая приходит из распредкоробки.
2. Нанесите разметку местоположения нового светильника. Проверьте при помощи индикаторной отвертки, чтобы на месте разметки будущего выключателя и канала от нового светильника не было скрытой разметки.
3. Проштрабите стену от нового источника света до выключателя. Дрелью просверлите отверстия в штрабе для закрепления кабеля дюбель-хомутами. Проложите и закрепите кабель.
4. Подключаем выключатель. Провода нового кабеля подведите к новому механизму двухкнопочного выключателя: ноль — к нулю, землю — к земле, а фазовые провода распределите по выводам клавиш.
5. Поставьте выключатель в подрозетник и зафиксируйте в нем шурупами. Добавьте декоративную панель и клавиши. Монтаж двухклавишного выключателя завершен.

Как установить двухклавишный выключатель на месте трехклавишного

Если у вас уменьшилось количество источников света и появилась необходимость замены трехклавишного выключателя на двухклавишный:

1. В начале работы не забываем о технике безопасности и отключении напряжения на электрощитке. Разберите механизм выключателя, отключите третий фазовый провод, который использовался для работы третьей клавиши, обмотайте оголенный конец провода изолентой и оставьте в стене.
2. Подключите оставшиеся две фазы к механизму двухклавишного выключателя. Зафиксируйте выключатель в подрозетнике, поставьте декоративную панель с клавишами.

Подключение двойного выключателя на месте розетки

1. Обесточьте квартиру. Выкрутите шуруп, закрепляющий розетку в подрозетнике, и достаньте механизм.
2. Сделайте разметку расположения светильников и каналов, ведущих к ней. Проверьте все индикаторной отверткой.
3. Проштрабите каналы и проложите кабель от светильников к розетке. После закройте штрабу шпатлевкой.
4. Схема подключения двухклавишного переключателя будет следующая. С помощью клемм соедините нулевые провода с нулевыми, заземление — с заземлением. Возьмите механизм выключателя. Вставьте фазовые провода от светильников в отходящие контакты механизма выключателя, таким образом подключая обе клавиши. Фазовый провод, идущий от распредкоробки, вставьте в отверстие входящего контакта, который находится в верхней части механизма. Закрепите переключатель на стене.

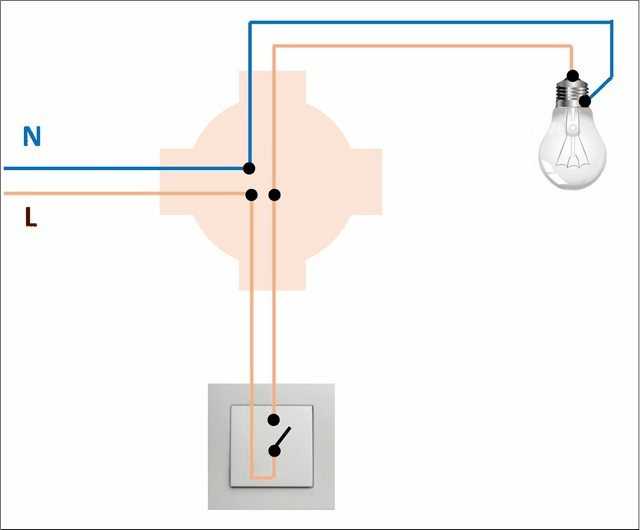

Выключатель должен разрывать именно фазу, а не ноль. В случае если будет разрываться ноль, свет также будет выключаться и разница будет будто бы незаметна. Но источник света при этом остается под напряжением даже в выключенном состоянии, и вы рискуете получить удар током даже при замене лампочки. Будьте осторожны и подключайте правильно!

#как сделать #пошаговый гайд #розетки и выключатели #техника безопасности #электрика #электропроводка

08. 06.2022

Товары из статьи

Отвертка плоская 130 мм 100-500 В Sparta инди…

Детектор напряжения КВТ (79134) KT 100 PROLIN…

Перчатки латексные диэлектрические Эконом (1 …

Набор диэлектрического инструмента 1000 В КВТ…

Выключатель Legrand Valena 694265 двухклавишн…

Коронка алмазная Trio-Diamond (400068) по кер…

Перфоратор электрический Makita HR2470 780 Вт…

Стамеска Hesler 32 мм эргономичная рукоятка

Молоток слесарный Hesler 800 г деревянная руч…

Клемма на 3 провода Wago 222-413 0,08-2,5 кв….

Подрозетник Schneider Electric для бетона d68…

Шпаклевка гипсовая Knauf Фуген 5 кг

Смесь цементно-песчаная (ЦПС) М150 Петролит 2…

Уровень лазерный ADA CUBE 2-360 Basic Edition…

Уровень магнитный Matrix 100 см 3 глазка

Нож строительный Hesler 18 мм с ломающимся ле…

Изолента КМ ПВХ белая 19 мм 20 м одностороння. ..

Дюбель-хомут для круглого кабеля Tech-Krep 5-…

схемы и как правильно подключить

Объединение силовой точки и устройства, управляющего приборами освещения, позволяет рационально организовать электроснабжение жилого или офисного пространства. Согласитесь, гораздо удобнее, если электротехническая арматура сгруппирована, а не беспорядочно «разбросана» по помещению.

Кроме веских эргономических плюсов подобное техническое решение обладает массой дизайнерских преимуществ. Однако оно же заставляет задуматься о том, как розетка с выключателем в одном корпусе подключается к электросети. В нашей статье вы найдете ответы на все сложные и простые вопросы, возникающие в процессе монтажа подобного блока.

Мы представляем исчерпывающую информацию по методам установки и способам подключения блочных электротехнических устройств. Тонкости и нюансы освещены в фото-подборках и видео, наглядно демонстрирующих специфику выполнения работы. Настолько мощная информационная поддержка поможет «на отлично» справиться с задачей.

Содержание статьи:

• Подключение розеток с выключателем на 1–3 клавиши
  • #1: Способы подключения блока выключатель-розетка
  • #2: Подсоединение и коммутация розетки через выключатель
  • #3: Монтаж соединенных розетки с выключателем
  • #4: Присоединение розетки с двухклавишным выключателем
  • #5: Монтаж блока с розеткой и трехклавишным выключателем
• Выводы и полезное видео по теме

Подключение розеток с выключателем на 1–3 клавиши

С тех пор, когда провода от выключателя подключались к электрической цепи, не пойми как, а в некоторых случаях даже наугад, прошло совсем немного времени. Замечено, что в старинных домах и постройках достаточное количество приборов были присоединены с нарушением многих требований безопасности.

Да, на работоспособность компонентов такой подход никоим образом не повлиял. Все функционирует нормально, вот только безопасность эксплуатации таких приборов остается под вопросом.

Коммутация розетки через выключатель — популярный способ безопасно управлять бытовой техникой или инструментами, не имеющими собственной кнопки питания

С каждым годом экономия денежных знаков и пространства остаются приоритетными факторами. Именно по этому, для снижения количества проводов и использованного пространства на стенке, производители электроприборов совместили в единой конструкции несколько устройств.

Комбинирование одно- и двухклавишного выключателя с розеткой повышает предельную эффективность и комфортное применение подобного электрического оборудования.

Комбинирование электрических приборов между собой, с применением цельного корпуса, позволяет экономить пространство и уменьшить число задействованных проводов

Следует помнить, что для подключения блочного электроустановочного устройства нужно с учетом максимальной нагрузки.

#1: Способы подключения блока выключатель-розетка

Существует несколько способов присоединения объединенного блока. Эта возможность стала доступна относительно недавно. Ранее найти в доме различное по опциональным возможностям электрическое оборудование в едином корпусе было невозможно.

Подключенная в одном корпусе розетка с выключателем более привлекательна на внешний вид, не имеет зазоров и стыков

Способ присоединения коммутатора и розетки осуществлялся посредством соединения проводки в боксе, но без смешивания самих устройств. Такой способ применяется и сегодня, если по определенным причинам нельзя установить потребители друг возле друга.

При этом, вариант неспаренного подсоединения конструкции также имеет свои плюсы. Рассмотрим их ниже:

1. Подобные устройства общедоступны. Покупка даже дешёвого выключателя с розеткой сделает возможным их подключение в одной схеме.
2. Работы по подключению этих электрических приборов можно выполнить легко даже своими руками.
3. Повышенный уровень безопасности при использовании раздельно подключенных механизмов, поскольку проводка к ним прокладывается отдельно, что снижает вероятность короткого замыкания.

Так почему же в последние годы в домах отдают предпочтение специальным блокам, где совмещение розетки и выключателя заложено поставщиком. А все потому, что подобный план подключения устройства является более облегченным.

Во-первых, отпадает потребность в прокладке двух отдельных кабелей к устройствам. Во-вторых, преимуществ такого блока гораздо больше, чем у разделенных.

Перечислим некоторые из них:

• Упрощенный перенос такого блока в иное место. Теперь надобности в прокладывании двух отдельных проводок нет.
• Дважды измерять высоту в процессе установки вышеописанного приспособления больше не нужно, поскольку это один блок.
• Высококачественные приборы могут использоваться снаружи и внутри помещений.
• Объединенный блок проще монтировать на поверхностях из бетона, камня, дерева и гипсокартона.

Основной недостаток соединенного блока – нельзя заменить при поломке одну часть. Неважно, сетевое гнездо это или непосредственно выключатель. Практически всегда потребуется полная его замена.

Новые блоки изготовляются с одно-, двух- или трёхкнопочным коммутатором, который совмещен с розеткой в цельном изделии.

Рассмотрим пошаговый процесс замены блочной системы выключатель-розетка:

Галерея изображений

Фото из

Шаг 1: Основной причиной установки блока розетка/выключатель является выход из строя аналогичного эксплуатируемого устройства

Работы производятся по схеме, аналогичной стандартным процессам монтажа элекроустановочных изделий. Сначала демонтируем внешние детали

После удаления клавиши, убираем рамку, фиксировавшую механизм выключателя в гнезде

Отвинчиваем болты металлической рамки, удерживающей механизм розеточной части

Для того чтобы удостоверится в том, что работа с проводами будет действительно безопасна, еще раз проверяем наличие напряжения на этом участке сети

Чтобы случайно не повредить старую проводку, которую не планируется менять, аккуратно откручиваем фиксирующие винты

Освобождаем провода, подключенные к линии освещения, от испорченного механизма

Обрезаем края проводов, которые были использованы в предыдущем подключении, и снова снимаем примерно 1 см изоляции с каждой жилы

Шаг 1: Демонтаж испорченного блока

Шаг 2: Извлечение клавиши выключателя

Шаг 3: Удаление фиксирующей рамки

Шаг 4: Удаление рамки розеточного механизма

Шаг 5: Повторная проверка отсутствия напряжения

Шаг 6: Отделение проводов от розеточного механизма

Шаг 7: Удаление механизма выключателя

Шаг 8: Обрезка и зачистка проводов от изоляции

Завершив демонтаж старого устройства и подготовив проводку, приступаем к установке и подключению нового блока из розетки с выключателем.

Галерея изображений

Фото из

Подключаем фазный провод линии освещения к клемме, обозначенной на тыльной стороне механизма выключателя литерой «L»

Подсоединяем к зачищенным проводам терминал розетки, расположив фазу и ноль по краям, а заземляющий провод по центру

Устанавливаем на стену сначала общую фиксирующую рамку, проверяем ее положение строительным уровнем, после чего ставим рамку, удерживающую механизм выключателя внутри и клавишу снаружи

Закрепив клавишу выключателя на положенном месте, фиксируем винтом защитно-декоративную деталь розетки и тестируем устройство на работоспособность

Шаг 9: Монтаж механизма выключателя

Шаг 10: Подсоединение механизма розетки

Шаг 11: Установка удерживающих рамок

Шаг 12: Крепление лицевых деталей блока

#2: Подсоединение и коммутация розетки через выключатель

Существует конкретная последовательность, определяющая, как подключать розетку с выключателем в цельной конструкции. Следует помнить, что в основе ее заложены стандартные иобязательное соблюдение ПЭУ.

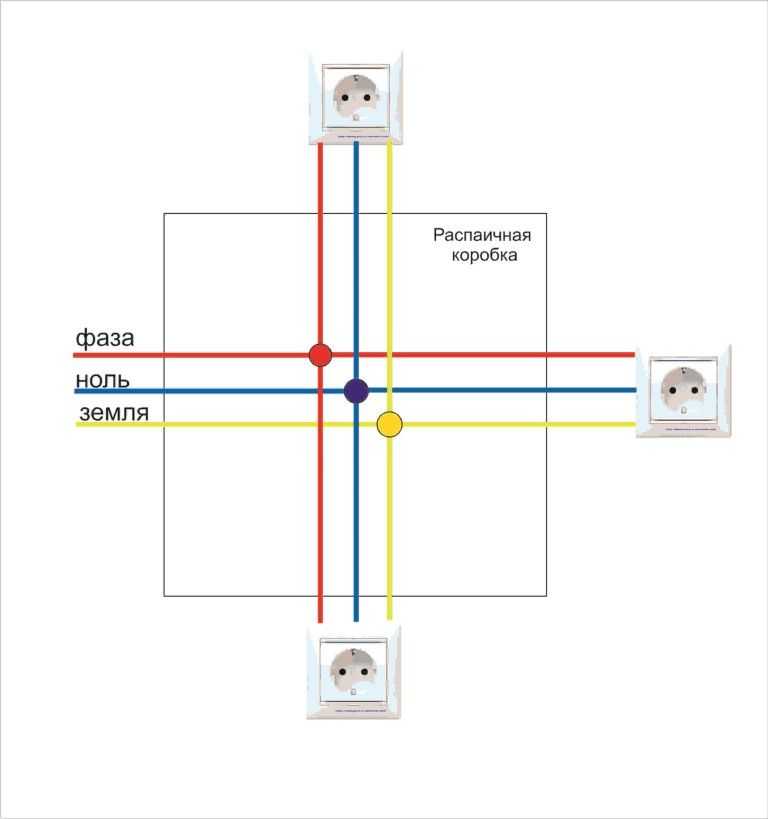

Элементарным способом соединения проводов от сети является подключение их к устройствам по чёткому плану в распределительном боксе.

Приведенный ниже алгоритм работ подскажет, как грамотно подключить объединенные в блок розетку с выключателем:

1. Для внутреннего блока подготавливается специальное отверстие в стене, а для внешнего – выбирается подходящее пространство для установки. Для помещений в деревянных постройках чаще всего применяют накладные спаренные механизмы с совмещёнными электрическими блоками. Такой способ используется, например, с открытой проводкой.
2. Распределительный короб имеет шесть (6) жил входящих электрических кабелей. Одна пара для розетки, вторая от выключателя, а третья – для распределительного щитка. Каждая пара – это фазная и нулевая жилы. Чаще всего в домах можно увидеть добавочный провод заземления.
3. Прежде всего, определяем фазу, которая идет от распределительного щитка, и обесточиваем помещение.
4. Следующим шагом является подсоединение кабеля с фазой от электросети к проводу, идущему к выключателю. Необходимо зачистить концы фазных жил, потом скрутить их вместе и изолировать. Для этого применяется изолента.
5. Далее нулевую жилу сети необходимо соединить с проводом от розетки. Обматываем их также изолирующим материалом.
6. Незадействованные края проводов от объединенного блока также скручиваются друг с другом и обязательно перематываются изолентой.
7. Данная схема подсоединения обеспечит связывание фазного кабеля розетки через рубильник. Эффективность такого метода замечается, когда сетевое гнездо очень редко используется, а подключаемые приборы надо постоянно вкл/выкл.

Совмещенный в едином теле механизм действует относительно просто. На розетку подается фаза через коммутатор в том случае, если выключатель активизирован. Такая схема пользуется популярностью, например, если нужно нагреть воду в нагревателе, который не имеет своей собственной кнопки выкл/вкл, а дергать вилку постоянно не хочется.

Веское преимущество монтажа блока розетка-выключатель состоит в сокращении работ по разметке, формированию «посадочных мест», выравниванию положения блока

Еще один способ – подключение освещения в подсобном помещении через удлинитель. Тогда выключать его можно как раз, используя одноклавишный рубильник.

#3: Монтаж соединенных розетки с выключателем

Блоки электроустановочных устройств, совмещенные в едином корпусе, пользуются большим спросом. Главным фактором остается то, что оба прибора будут использоваться отдельно.

Для установки подобной розетки и выключателя от лампы осуществляется ряд простых действий:

1. От главного щитка прокладываются кабели с нулем и фазой к распределительному боксу.
2. Коробка должна содержать пять (5) проводов – два (2) от лампы и три (3) от блока, объединяющего отдельные устройства.
3. Фазную жилу из щитка нужно соединить с проводом от розетки. Используя перемычку объединить розетку с клеммой на выключателе.
4. Нулевую жилу от электрической сети надо подсоединить к проводу с нулем от лампы и розетки.
5. Фазные кабели, идущие от патрона к выключателю, нужно скрутить и обязательно изолировать.
6. Заземление также подключается при помощи соответствующего кабеля.

Подобная схема с объединённой в едином корпусе розеткой и коммутатором, будет работать отдельно от выключателя. А основные функции одноклавишного рубильника (вкл/выкл электролампы) будут выполняться также независимо.

Соблюдая правильную схему подключения каждого провода можно защитить себя от последующих исправлений, а также от непредвиденных ситуаций

Желающим узнать, как подключить двойной выключатель, управляющий двумя лампочками, стоит обратить внимание на и, с которой мы рекомендуем ознакомиться.

#4: Присоединение розетки с двухклавишным выключателем

Чаще всего блок, соединяющий в себе розетку и выключатель на две клавиши, устанавливается между входом в уборную и ванную комнаты. Как вариант, его можно установить в большом помещении, для подачи напряжения на один–три источника света.

Вывод: благодаря единому блоку пользователь может управлять светом сразу в нескольких помещениях, а также подсоединить в розетку любое устройство, потребляющее электричество.

Рассмотрим схему подсоединения объединенного устройства, состоящего из 7 шагов:

1. Первый этап – прокладка от бокса распределения к сдвоенной электрической системе пять (5) проводников.
2. От распределительного щитка жилы с нулем и заземлением подключаются только к розетке.
3. Благодаря специальной перемычке в связывающем блоке подается фаза на сдвоенный прибор отключения.
4. Обе свободных жилы присоединяются к двум связывающим узлам рубильника, через которые подается фаза на приборы освещения в ванной комнате и уборной.
5. Необходимо скрутить кабели с фазой (от коммутатора) со свободными жилами (от патронов с лампами) в уборной и ванной.
6. В сортировочном коробе кабель с «0», а также провод заземления от розетки надо скрутить с оголенными концами скруток от освещения.
7. Бывают случаи, когда порядок клавиш на выключателе необходимо изменить. Для этого жилы на контактах коммутации, подающих напряжение на лампы в ванную и уборную, просто меняются местами.

Выходит, что схема подсоединения совмещенного с розеткой одно- и двухклавишного выключателя, отличается только объемом затрачиваемого времени и количеством проводов. Для однокнопочного устройства задействуется четыре (4) кабеля, а для – пять (5) проводников. Оба варианта включают в себя заземление.

Волноваться не стоит, ведь схема подсоединения совмещенного блока с розеткой и двухкнопочным выключателем имеет совсем немного отличий

#5: Монтаж блока с розеткой и трехклавишным выключателем

Трехклавишный выключатель с розеткой используется для большей экономии электроэнергии. За последние годы пользуется все большим спросом у электриков, специалистов и обычных людей.

Ранее трехклавишные выключатели с розеткой устанавливались только в панельных домах. Основным их назначением было управление светом в кухне, ванной комнате и уборной. А вот сетевое гнездо предусматривалось для бытовых целей – подключение фена, электробритвы, пылесоса и других приборов. С тех пор прошло немало времени, большинство из них нуждаются в замене.

Современные планировки и дизайнерские возможности позволяют применять трехклавишный прибор отключения в качестве главного управляющего звена нескольких источников света для одной комнаты. Среди них:

• основной;
• дополнительные источники света;
• декоративные.

Такой способ избавляет человека от надобности в подключении светильников при нехватке освещения. С другой стороны защищает человека от чрезмерного объема света в комнате и позволит приглушить его. Регулировка освещенности остается под полным вашим контролем, благодаря одному, единому выключателю.

Кроме удобства, такой украшает комнату. Согласитесь, что цельный блок с розеткой выглядит более эстетично, нежели три отдельных. К тому же, количество потраченного времени и сил по его установке значительно меньше.

Трехклавишное устройство, как правило, монтируют в помещениях такого типа:

• в месте, где планируется многоярусное освещение;
• в комнатах с большой площадью и сложной формой;
• в нешироких и длинных переходных помещениях;

Такой рубильник также монтируется для управления освещением сразу в нескольких комнатах, таких как туалет, ванная и прихожая, с единого места. Также его можно использовать в рабочих помещениях для подсветки конкретного рабочего стола.

Как и в случае с двухкнопочным выключателем, трехклавишный блок с розеткой имеет несложную схему, имеющий всего одно отличие

Конфигурация устройства с розеткой мало чем отличается от обычного трехкнопочного выключателя. Нулевой провод, идущий прямо в розетку – это главное отличие.

Ранее подобная конструкция могла вызвать неудобство. Течение времени изменило данное правило. Поскольку мода на расположение выключателей значительно изменилась, монтаж розетки над плинтусом, а рубильник на расстоянии 800–900 мм от пола, становиться практически невостребованным вариантом.

Подобная схема расположения розеток и выключателей постепенно отходит на задний план, ведь удобство и соблюдение дизайна более приоритетная цель современных планировок

Есть несколько правил при выборе выключателя. Тогда он будет служить дольше и не вызывать дискомфорта. Вот главные из них:

• клавиши не западают;
• не издают посторонних звуков при нажатии;
• внутренняя часть выключателя содержит схему его подключения;
• гладкая и ровная поверхность.

Также внимание нужно обратить на степень защищенности устройства – это код IP на упаковке. Первая цифра отражает уровень защиты от пыли, вторая – от влаги. Значение и эффективность указывается от нуля (0 – отсутствие защиты) до шести (6 – высший уровень защиты).

Например, при установке выключателя в ванной или в душевой комнате, необходимо приобрести устройство с IP 44. Если это улица – уровень защиты 65. При установке выключателя в комнате для отдыха – будет достаточно значения IP 20.

При введении в эксплуатацию выключателя с розеткой сложно обойтись без определенных инструментов, таких как:

• пассатижи для зажима и захвата деталей;
• стриппер для удаления изоляции с края провода;
• плоская и крестовая отвертки.

Схема монтажа трехклавишного выключателя также мало чем отличается от подключения двух- или однокнопочного устройства.

Комфортная работа по монтажу/ремонту объединенных блоков, розеток и выключателей во многом зависит не только от навыков специалиста, но и от используемых им инструментов

Рассмотрим их еще раз:

1. Перед началом работ надо убедиться, что сеть полностью обесточена.
2. Нулевые и фазные кабели необходимо распределить.
3. Проверить фазу специальной отверткой с индикатором.
4. Подсоединить кабель к распределительному боксу.
5. Протестировать соединение.

Немаловажным умением при монтаже считается навык поиска проводов с нулем и фазой. Обычно, определенный . Нулевая жила синего цвета, а фаза – черная или красная.

Самым удачным инструментом для помощи начинающим электрикам является индикаторная отвертка, которая имеет особые восприимчивые элементы и датчик-отражатель

Для определения фазы существует сразу несколько способов. Ее наличие подскажет индикатор на отвертке или простая лампочка накаливания. Первый вариант более предпочтителен, поскольку он проще. Для второго способа лампу нужно вкрутить в патрон, и попеременно замыкать выведенные провода. Когда кабель на нулевой фазе, лампочка светит ярче.

Одним из подручных способов определения фазы является лампочка и патрон, используйте этот вариант только если отсутствует индикаторная отвертка

Приобрести одно-, двух-, трехклавишные рубильники с розеткой – процесс не сложный. А вот, как показывает практика, разобраться в плане подключения может не каждый. Поэтому данная статья и появилась. Теперь самостоятельно осуществить установку, а тем более замену выключателя с розеткой стало намного легче.

Напоследок несколько рекомендаций. В процессе демонтажа старого блока лучше подписать каждый отключаемый провод. Это позволит существенно сэкономить время на подключение и сразу разобраться, куда какой провод подсоединять.

Выводы и полезное видео по теме

Проведение данных манипуляций можно также посмотреть и в формате видео. В них опытные специалисты объяснят и покажут правильность подсоединения всех вышеописанных блоков.

Ролик #1. Как подключить розетку и выключатель:

Ролик #2. Надежная электрика в доме или квартире: подключаем правильно:

Ролик #3. Ремонт блока с двухклавишным выключателем и розеткой:

Запомните, если данная статья и видео не дали вам ясного представления о подключении выключателей, или вы вообще никогда не сталкивались с электрооборудованием, особенно, если предстоит проводить , обратитесь к профессиональным электрикам, чтобы избежать случаев поражения током или короткого замыкания.

Есть желание поделиться собственным опытом электромонтажника, нашли недочеты в статье, появились вопросы? Напишите, пожалуйста, комментарий расположенном под текстом блоке.

Как установить центральный выключатель света или розетку на 2-клавишную коробку

Узнайте, как установить центральный выключатель света или розетку посередине 2-клавишной электрической коробки, чтобы освободить место для громоздкой проводки.

Обратите особое внимание на стиль вашей электрической коробки; есть разные решения для покрытия каждого.

Воспользуйтесь ссылками, чтобы найти правильное решение:

1-местная стандартная коробка

2-местная стандартная коробка

Распределительная коробка 4×4″

Распределительная коробка 4-11/16″

Покрытие 2-постовой коробки с 1 выключателем

Если вам нужна более глубокая коробка для размещения громоздкого выключателя света или розетки GFCI, или если вы не Чтобы безопасно втиснуть электрические провода в одинарную коробку, вам может понадобиться установить устройство в двухместную электрическую коробку.

Если у вас есть электрическая коробка для 2 устройств, но вам нужен только 1 выключатель или розетка, у вас есть 2 варианта:

1. установить устройство с одной стороны
2. центрировать устройство

Слева вы увидите, что первое устройство смещено в сторону.

Второй вариант заключается в размещении переключателя по центру в двухсекционной коробке путем установки его на центральную крышку устройства, которая затем ввинчивается в 4 отверстия в распределительной коробке.

Добавление устройства в распределительную коробку 4×4 дюйма

Квадратные распределительные коробки не имеют выступов для крепления устройств.

Добавление грязевого кольца в коробку позволит вам установить одно устройство.

Грязевое кольцо удерживается на месте с помощью винтов распределительной коробки в противоположных углах.

Выключатель или розетка могут быть установлены непосредственно на грязевом кольце.

2-местная центральная крышка устройства может быть установлена ​​на устройство так же, как и стандартная крышка. Примечание: возможно, вам придется подрезать винты крышки.

Установка одного устройства в большую квадратную соединительную коробку

Большие квадратные соединительные коробки размером 4-11/16″ также могут вмещать одно устройство с добавлением грязевого кольца.

Дополнительное покрытие вокруг одиночной электрической коробки Вырез устройства также можно использовать с одинарными распределительными коробками

Вот пример одиночного выключателя с зазором между поверхностью стены и электрической коробкой

Стандартная распределительная панель не закроет поврежденную стену рядом с выключателем.

Используйте 2-местную центрированную накладку с вырезом для закрытия одного устройства в 1-местной распределительной коробке, когда вам нужно закрыть дополнительное пространство на стене с обеих сторон коробки.

Эта пластина крепится к электрической коробке так же, как и стандартная крышка.

Разница в том, что стандартная крышка имеет ширину 2-3/4 дюйма, а эта более широкая пластина имеет ширину 4-9/16 дюйма, что обеспечивает большее покрытие слева и справа от коробки.

Если у вас есть щель вокруг одноблочной электрической коробки, эта пластина устранит неприглядную проблему.

Вы также можете установить это более широкое покрытие в зонах с интенсивным движением, где часто используется коммутатор. Более широкое покрытие стены благодаря этой пластине с двойным бандажом придаст вашей стене дополнительную защиту.

Две розетки в одной коробке Схемы подключения

Автор: Дейл Кокс

Домашняя страница
Отделка молдинга
Электропроводка
Строительство и ремонт
Ремонт стен
Покраска дома
Уборка и ремонт
видео своими руками

Перед началом электромонтажных работ проверьте требования к разрешению.
Как читать эти схемы.

На этой странице приведены схемы подключения двух розеток в одной коробке. Включены устройства для 2 розеток в одной коробке, выключателя и розетки в той же коробке и 2 выключателей в той же коробке.

Подключение двух розеток в одной коробке

На этой схеме две дуплексные розетки установлены в одной коробке и подключены к источнику отдельно с помощью косичек, соединенных между собой клеммами каждой из них. С каждой розеткой, соединенной собственным проводом с косичкой, если одна выйдет из строя из-за физического повреждения, другая не пострадает и должна по-прежнему работать.

Подключение двойных розеток в серии

Здесь две розетки установлены в одной коробке и подключены с помощью клемм устройства для их соединения. При таком расположении, если розетка № 1 выходит из строя, розетка № 2 также может выйти из строя. Если первая розетка в цепи каким-то образом повреждена внутри, это может повлиять на подачу электроэнергии к последующим розеткам. Хотя обычно это не так. Если медный язычок между винтами клемм останется неповрежденным, даже если №1 перестанет работать, розетка №2, скорее всего, все еще будет работать.

Такое расположение проводки позволяет уменьшить количество сращиваний и гаек в розетке. Это может облегчить размещение всей необходимой проводки и т. д. в небольшой исходящей коробке.

Электропроводка 2 розеток с 2 источниками

На этой схеме две розетки подключены в одной коробке, каждая из которых питается от отдельного источника 120 В. Трехжильный кабель проходит в коробку. Черный и красный провода оба горячие, и каждый подключен к одной из розеток. Белый нейтральный провод подсоединен к каждой розетке, поэтому они имеют общий обратный путь. Это подходит для стандартных дуплексных розеток, но не должно использоваться для розеток GFCI. Для правильной работы GFCI должны иметь выделенные нейтральные соединения. Подобную цепь обычно можно найти на кухне, где установлены две цепи на 20 ампер для подключения всех приборов, обычно встречающихся на типичной кухне, как показано на этой схеме автоматического выключателя.

Подключение розетки GFCI и выключателя света в одной коробке

На этой схеме показано подключение розетки GFCI и выключателя света в одной розетке, обычное расположение в ванной комнате с ограниченным пространством. Горячий источник присоединяется косичкой к клемме LINE на розетке и к клемме on на выключателе освещения. Нейтраль соединена косичкой с GFCI и белым проводом, идущим к свету. Эта проводка обеспечивает защиту gfci в одном месте. Свет и выключатель не защищены розеткой gfci.

Подключение двух выключателей в одной коробке

В этой схеме 2 выключателя устанавливаются в одну коробку. Выключатели подключаются косичками к одному и тому же источнику. Черные провода, идущие к двум отдельным светильникам, подключены к одному из выключателей. Нейтральный и заземляющий провода источника соединяются с проводами, идущими непосредственно к каждой коробке осветительных приборов.

Подключение двух переключателей в одной коробке с 2 источниками

На этой схеме показаны два переключателя в одной коробке, каждый из которых питается от отдельного источника 120 В. Трехпроводной кабель питает источник для выключателей, а черный и красный провода подключены к одному выключателю. Черный провод от каждого светильника подключен к одному из выключателей, а нейтраль источника и заземление являются общими для двух светильников.

Подключение выключателя и розетки в одной коробке

На этой схеме выключатель света и розетка подключены в одной коробке. Оба устройства подключены к одному и тому же горячему источнику. Нейтраль присоединяется косичкой к клемме нейтрали на розетке и к белому проводу, идущему к нейтрали на светильнике, расположенном в отдельной коробке.

Подключение розетки и выключателя света в средней цепи

На этой схеме показаны выключатель и розетка в одной розетке, расположенной в середине цепи. Эта проводка позволяет электричеству проходить от розетки к любым другим розеткам в цепи и обеспечивает переключатель для управления осветительным прибором или другой нагрузкой, такой как другая настенная розетка или потолочный вентилятор.
