Розетка с выключателем в одном корпусе. Как подключить розетку и выключатель в блоке

Как всегда друзья рад всех поприветствовать на сайте «Электрик в доме». Сегодня рассмотрим немного нестандартную схему, а именно как подключается розетка с выключателем в одном корпусе.

Розетками, выключателями и светильниками сегодня оборудуются все жилые, технические и общественные помещения. Без этих изделий уже нельзя представить себе электропроводку квартиры, частного дома, гаража, склада, производственного цеха и любого другого объекта.

И, хоть нас очень мало интересует, как обустроены электросети в общественных местах, расположение установочных изделий в своем домашнем очаге имеет значение для каждого хозяина. Хочется, чтобы они выглядели эстетично, размещались максимально удобно, не занимали лишнего пространства и не портили окружающего интерьера.

Поэтому в последние годы растет популярность специальных блоков, совмещающих обычную розетку с одним или несколькими выключателями. При их установке отпадает необходимость прокладывания дополнительных проводов в контуре помещения, а общая схема его электроснабжения значительно упрощается.

Розетка с выключателем в одном корпусе часто становится наиболее удобным и приемлемым вариантом, но чтобы обеспечить требуемую безопасность подобной идеи, нужно подключить ее согласно принятым нормам и правилам, а выполнить такую работу может лишь опытный электрик.

Где лучше установить блок выключателей с розеткой

Установка универсальных блоков наиболее целесообразна в местах, где не планируется подключать стационарные электрические приборы бытового назначения. К примеру, выгодно устанавливать блок выключателей с розеткой между ванной комнатой и санузлом. В этом случае одной клавишей будет подаваться напряжение к туалетным светильникам, другой к светильнику в ванной, а в розетку можно будет включить фен либо стиральную машину.

Одиночный выключатель на одной панели с розеткой будет удобен для гаража, подвала, сарая или бытовки. Клавиша зажжет находящийся рядом светильник, а от розетки вы запитаете чайник, небольшую плитку или электроинструмент.

Также универсальные блоки помогут управлять лампочками в светильниках спальни либо гостиной или несколькими светильниками сразу. В то же время изделия окажутся неудобными для кухни. Чаще управление освещением располагается рядом со входом в помещение, и будет совершенно не эстетично включать в таком месте холодильник, СВЧ-печь или другие приборы.

Поэтому, до того, как устанавливать универсальные блоки, нужно хорошо просчитать все варианты возможного обустройства и места расположения бытовых приборов с максимальным удобством. Только после этого стоит приобретать универсальные блоки и устанавливать их в своем хозяйстве.

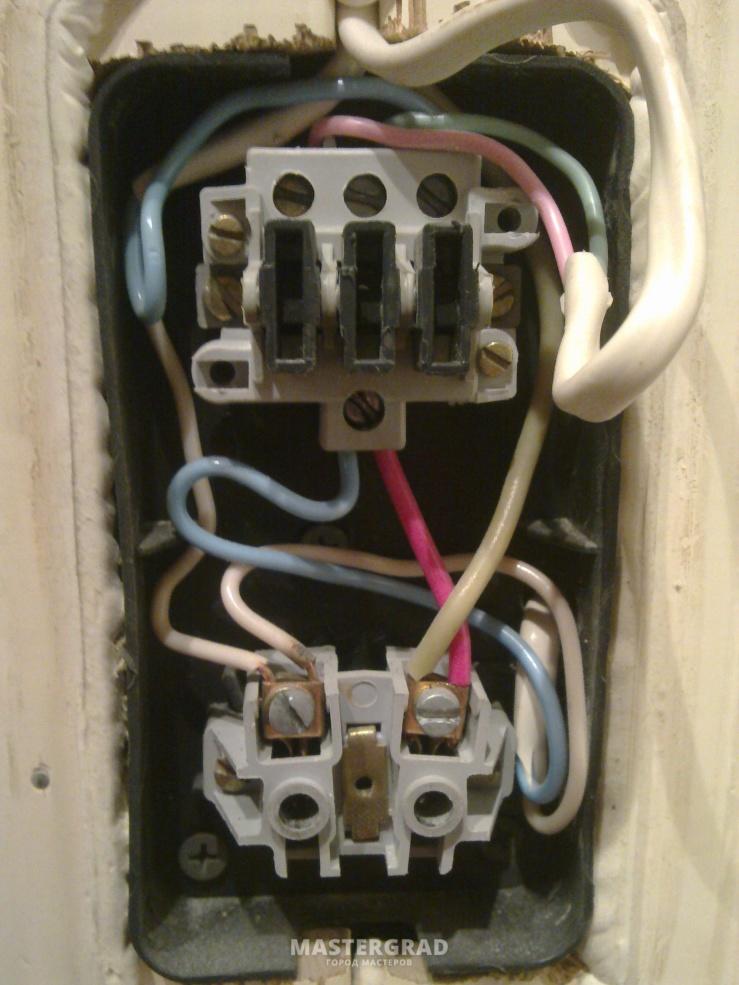

Как подключить розетку и выключатель одном корпусе

Друзья давайте рассмотрим поэтапно два варианта подключения блока выключателей с розеткой. Почему два варианта и в чем их особенность и различие? В первом варианте схема подключения будет включать в себя распределительную коробку, в которой расключаются между собой все провода, идущие от щитка, к розетке, к выключателю и светильникам. То есть имеем стандартную схему.

Во втором варианте схема упростится/усложнится (смотря с какой стороны посмотреть), распредкоробка здесь будет отсутствовать.

Выключатель в обоих вариантах будем подключать двухклавишный, для управления освещением двух светильников. На мой взгляд, одноклавишный подключить очень просто, а если разберетесь с двухклавишным, то в будущем без проблем сможете разобраться с разным количеством клавиш и светильников.

Вариант №1: Схема блок розетка-выключатель с распредкоробкой

Имеем два подрозетника, в каждый из которых приходит свой провод. В один приходит трехжильный провод (фаза, ноль, заземление), в другой — двухжильный. В одном из них будет установлена розетка, в другом двухклавишный выключатель.

В распределительную коробку приходит пять проводов: питающий от щитка (трехжильный), два провода на питание светильников, один на розетку и один на выключатель.

Приступаем к разделке проводов. Сначала беремся за розетку, для подключения которой проложен трехжильный кабель ВВГ 3*2. 5 мм2. Снимаем внешнюю изоляцию с кабеля и укорачиваем провода для удобства (оставляем примерно 10-15 см каждой жилы).

Затем приступаем к подключению механизма розетки. Фазный провод (белого цвета) подключаем на правую клемму. Нулевой провод (синего цвета) подключаем на левую клемму. Заземляющий провод (желто-зеленого цвета) подключаем к своему контакту.

Кстати друзья как определить фазный и нулевой провод с помощью индикатора я писал отдельную статью.

Теперь разберемся с двухклавишным выключателем. Для его подключения проложен двухжильный провод ВВГ 2*1.5 мм2.

Друзья, у многих из Вас назрел здравомыслящий вопрос: как мы подключим выключатель с тремя контактами к двухжильному проводу? Что делать и как подключить розетку и выключатель в этом случае?

Фазу на общий контакт выключателя мы возьмем от розетки, а к отходящим клеммам подключим наш двухжильный кабель. По схеме получим, что две жилы в кабеле будут «подавать фазу» на светильники. То есть получается, что фазный провод используем для питания и розетки и выключателя.

Чтобы запитать выключатель от розетки ставим перемычку из провода. Один конец подключаем к контакту выключателя, второй к «фазной» клемме розетки.
Перемычку делаем проводом сечения 2.5 мм2. Почему не сечением 1.5 мм2? Объясняю, провода разного сечения в клемме нормально не затянутся. Провод с меньшим сечением будет слабо затянут, в результате можем получить выгорание контакта и … как следствие пожар.

Остался последний штрих — установить накладную рамку. Так выглядит розетка с выключателем в одном корпусе.

В распределительной коробке расключение проводов выполняется следующим образом. Все нулевые провода соединяем вместе. Фазный провод питающего кабеля подключаем с фазным проводом кабеля уходящего на розетку.

Одну жилу кабеля уходящего на выключатель подключаем с жилой кабеля одного из светильников, вторую жилу соответственно с оставшейся жилой другого светильника.

Все заземляющие провода также соединяем вместе. Если в вашем случае светильники имеют провод для заземления, их также соединяем вместе.

Теперь проверим нашу работу, включаем автомат и управляем клавишами светильника. Все исправно работает. Наличие напряжения в розетке также проверяем с помощью мультиметра.

Вариант №2: Схема блок розетка-выключатель без распредкоробки

Чем отличается данная схема от предыдущей схемы? Распределительная коробка здесь отсутствует, а провода будем расключать в подрозетнике. В данной схеме питающий трехжильный кабель идет прямо от щитка до блока подрозетников.

Такой вариант подойдет для временных схем подключения или для случаев с завершенным ремонтом, когда не хочется долбить стены и ковырять обои. Мало ли, понадобится сделать временную схему для маломощных потребителей (провести свет в гараж или подвал, запитать беседку и т.д.). А розетка с выключателем в одном корпусе станет отличным решением данной проблемы.

Давайте разберем второй вариант подключения блока выключателей с розеткой. Здесь к двум подрозетникам подходит три кабеля – один на розетку и два на выключатель. Для розетки приходит трехжильный кабель ВВГ 3*2.5 мм2, он же является питающим для всей схемы. К другому подрозетнику подходит два двухжильных кабеля ВВГ 2*1.5 мм2, они же идут на светильники (каждый на свой).

Приступаем к разделке проводов. Снимаем внешнюю изоляцию с кабелей и зачищаем провода примерно на 10 мм. Трехжильный кабель является питающим и должен подключаться через отдельный автомат в щите. По расчетной таблице сечений для кабеля 2.5 мм2 допустимый ток 27 А. Автомат должен быть не более 16 А.

Подключаем провода к механизму розетки. Затем к контактам розетки нужно подключить дополнительно две перемычки от фазного и нулевого провода. Фаза будет подаваться на выключатель (как в первом варианте схемы), ноль будет подаваться напрямую к светильникам. Заводим перемычки в правый подрозетник.

В коробке двухклавишного выключателя соединяем вместе все нулевые провода (в нашем случае три). Я для этого использую самозажимные клеммы WAGO. После соединения аккуратно укладываем все на дно подрозетника. У нас получилось соединение нулевых проводов светильников с нулевым проводом розетки.

Для того чтобы светильники заработали, осталось подать на них «фазу» через двухклавишный выключатель. В подрозетнике осталось три провода. Перемычка от розетки подключается к общему контакту выключателя, два других подсоединяем к оставшимся клеммам.

Теперь устанавливаем суппорта розетки и выключателя на свое место, выставляем их по уровню и фиксируем винтами. Двух постовую рамку с лицевую панель розетки и клавиши выключателя.

После включения автомата в щите проверяем схему в работе — тестируем розетку и работу светильников.

На этом все дорогие друзья мы рассмотрели с вами два варианта как подключить розетку и выключатель в одном блоке. Надеюсь, статья была для вас полезной и интересной. В скором времени выйдет видео на канале Ютуб, подписывайтесь, чтобы не пропустить.

Похожие материалы на сайте:

Как удлинить провода в розетке

Обозначение выключателей на схемах

Как подключить выключатель с розеткой

Приступая к работе, первым делом следует позаботиться о своей безопасности. Отключите электричество на щитке, а затем проверьте с помощью специальной индикаторной отвёртки, нет ли в сети напряжения. Принцип её работы так прост, что объяснять его нет смысла. Но тут нужно понимать, что некачественные индикаторные отвёртки могут показывать напряжение там, где его и в помине нет.

Применение блока розеток с выключателем

Обычно подключение выключателя и розетки выполняют единым блоком там, где разделить их нельзя или делать это нежелательно. Например, в кухне, ванной, туалете или на балконе, где несколько источников света и хочется, чтобы некоторые из них можно было выключать.

В местах повышенной влажности розетка может быть очень опасной. Вода (особенно грязная) хорошо проводит ток, а значит, в один момент не только сама розетка может выйти из строя, может быть повреждён участок проводки в квартире, а также может пострадать и человек, по незнанию или халатности установивший её там.

Специалисты обычно «выносят» розетку за границы комнаты, а чтобы всё смотрелось аккуратно, объединяют с выключателями.

Что необходимо знать перед монтажом?

Перед тем, как подключить выключатель через розетку, надо учесть некоторые нюансы. От электрической распределительной коробки до вашего блока идут три провода. Это фаза, ноль и заземление. Где из них какой, определить поможет, например, индикаторная отвёртка. Диод будет сигнализировать о напряжении только на одном из кабелей. Понять, какой из них «земля» – так же очень просто. Это самый толстый провод, обычно белого цвета.

Если индикаторной отвёртки или мультиметра под рукой не оказалось, то можно разобраться и без них. [attention type=yellow]Фазу, как правило, делают красного или бурого цвета, ноль – синим. [/attention]В советское время, кстати, электрики за неимением маркеров или других приспособлений помечали фазу кусочком чёрной изоленты.

Схема подключения выключателя и розетки

«Земля» нужна только для розетки, да и то не для каждой. Есть устаревшие розетки, заземление в которых попросту не предусмотрено, но лучше такими не пользоваться. Помните, безопасность превыше всего.

[blockquote_gray]Перед тем, как подключить выключатель с подсветкой, необходимо уточнять вид устанавливаемого светильника, поскольку для нормального функционирования таких выключателей подходят галогенные и лампы накаливания.

Проходные выключатели обладают характерными особенностями переключения электрической цепи и часто используются в схемах управления освещением из трех и более мест.[/blockquote_gray]

И фазу, и ноль подводят сначала к розетке (само собой, к разным её «полюсам»). Дальше фазу перемычкой «перекидывают» на общий контакт обоих выключателей, а после этого остаётся только подключить к ним осветительные приборы.

Если речь идёт о раздельном санузле, то провод из ванной проходит через распределительную коробку к одному выключателю, а из туалета – к другому. Но это касается только фазы. Ноль «выводят» в ту же распред коробку и в выключателях он не нужен.

[blockquote_gray]Каждый электрик-любитель должен знать, как проверить конденсатор мультиметром. Замеряя сопротивление таких деталей, можно судить о их исправности, а проверка емкости покажет главный номинал конденсатора.

Таким измерительным прибором универсального типа можно проверять на работоспособность и трансформаторы, и даже светодиоды.[/blockquote_gray]

Важно помнить, что фаза и ноль в электрике не должны соприкасаться, иначе цепь замкнётся и при включении тока произойдёт короткое замыкание. Именно для этого на проводах делают изоляцию.

[attention type=green]Специалисты советуют подключать блок выключателя с розеткой на уровне глаз. Но по стандартам, оптимальная высота, на которой принято монтировать подобные вещи, составляет чуть больше полуметра. [/attention]

Также при подключении розетки через выключатель часто советуют использовать более толстые провода. В будущем это позволит использовать её для безопасного включения каких-то мощных приборов, которым нужно много питания, или же — сразу нескольких устройств.

Подключение двухклавишного выключателя с розетками на видео

Как поменять розетку или выключатель света (ВИДЕО) — Изготовление Manzanita

Хотите узнать, как поменять розетку? Если вы ремонтируете или даже готовите свой дом к продаже в ближайшее время, замена розеток и выключателей света — это то, на что вы обязательно должны рассчитывать. Это стоит недорого – особенно если вам не нужно нанимать электрика! Посмотрите это пошаговое видео, чтобы узнать, как это сделать.

Одна простая вещь, которую мы сделали в нашем первом ремонте верхнего фиксатора, — это заменили каждую розетку и выключатель света, даже если они не были сломаны.

Вам может быть интересно, зачем менять не сломанную розетку? Я помню, когда Логан предложил заменить все розетки и выключатели света в рамках нашего ремонта, я подумал, что он сошел с ума. Я имею в виду, что все они работали нормально. Я обычно думаю, что если он не сломан, вам не нужно его чинить… верно?

Мы только что закончили масштабный ремонтный проект по покрытию всех стен лаком (это просто причудливый способ сгладить текстуру) и покраске всего. После того, как мы закончили, старые розетки и выключатели торчали как больной палец.

После того, как мы поменяли первую розетку, я убедился.

Вот почему мы теперь всегда меняем розетки и выключатели (даже если они не сломаны)…

Теперь я знаю, что новые розетки и выключатели сильно меняют общее ощущение дома. Ваш дом мгновенно станет чище и просто «более обновленным».

Так что теперь это то, что НЕ подлежит обсуждению во всех будущих ремонтных работах.

Если вы ремонтируете дом или даже готовите его к продаже в ближайшее время, замена розеток и выключателей света — это то, на что вы обязательно должны рассчитывать. Это стоит недорого – особенно если вам не нужно нанимать электрика!

Даже если вы никогда раньше не занимались электромонтажными работами, заменить розетку (или заменить лампу в туалетном столике) — это простая задача, которую должен знать каждый домовладелец! (Пожалуйста, прочитайте информацию о безопасности в нижней части этого поста).

Как заменить розетку – видеоруководство

Мы делаем короткое видео, чтобы показать вам процесс замены розетки. Если вы ищете очень недорогой способ обновить свой дом или у вас сломалась розетка, посмотрите видео ниже и выполните эти простые шаги, чтобы заменить розетку.

Это руководство по изменению выхода содержит партнерские ссылки, но ничего, что я бы не рекомендовал от всего сердца. Прочитайте мое полное раскрытие здесь.

Принадлежности для руководства по замене розетки:

Детектор напряжения
Отвертка
Кусачки/инструменты для зачистки проводов (это может понадобиться, см. шаг 3 для получения дополнительной информации).
Новая розетка
Новая лицевая панель

Шаг 1. Отключите питание.

Перед тем, как НИЧЕГО прикоснуться к электричеству, всегда нужно выключать питание. Возьмите друга и узнайте, какой выключатель включен у вашей розетки или выключателя. Логан всегда вручает мне этот тестер, когда проверяет выключатели.

Он НАСТОЛЬКО прост в использовании. Все, что вам нужно сделать, это просто поднести его к розетке или выключателю, и он сообщит вам об отключении питания.

Шаг 2. Снимите розетку со стены.

Когда питание отключено, начните с того, что возьмите отвертку и снимите лицевую панель, а затем розетку или выключатель света со стены и вытащите ее, но оставьте провода подключенными.

Примечание: так же, как и при установке нового фонаря — даже если питание отключено, важно действовать так, как будто питание включено для дополнительной безопасности, а это означает, что вы должны избегать соприкосновения проводов друг с другом, если они все возможное.

Шаг 3. Замените провода на розетке.

Теперь, когда ваша розетка вынесена из стены, вы можете начать с удаления проводов из старой розетки и сразу же подключать их к новой розетке один за другим.

Чтобы снять провод со старой розетки, просто отвинтите винт, на который намотан провод. Вам нужно только открутить его настолько, чтобы снять провод.

Если интересно в каком порядке менять провода, Логан всегда делает массу (голый провод) если она есть, нейтраль (белый провод), а потом горячую (черный провод).

Нет провода заземления? Если вы живете в старом доме, вы можете заметить, что в розетке или выключателе света нет заземляющего провода (оголенного).

Если вы видите заземляющий (оголенный) провод, сначала переключите его и подключите к новой розетке на зеленом винте (который называется заземляющим винтом).

Как подключить провода к новой розетке?

Подсоедините заземляющий провод к заземляющему винту (обычно зеленый)
Подсоедините нейтральный провод (белый) к одному из серебряных винтов . Вы, вероятно, заметите два на боковой стороне розетки — любой из них в порядке.
Прикрепите нагревательный провод (черный) к одному из латунных или золотых винтов.
Чтобы прикрепить провода, сделайте С-образную петлю на конце провода, зацепите за винт и затяните.

Затяните все неиспользуемые винты на новой розетке.

На этом этапе, если вы заметили, что конец провода поврежден (или если он выглядит так, как будто он был перекручен несколько раз), вы можете отрезать конец и снова зачистить его (что означает использование этого инструмента для удаления пластикового покрытия вокруг конец провода).

Шаг 4. Поместите новую розетку в коробку.

Подключив новую розетку, просто осторожно вставьте ее обратно в коробку.

Постарайтесь убедиться, что провода остаются Розетка, вы не хотите, чтобы они были по бокам и выскользнули обратно. Затем прикрутите розетку к коробке. Убедитесь, что в этом месте она прямая.

Шаг 5. Добавьте новую лицевую панель.

Последний шаг — прикрепить новую лицевую панель. Готово.

Разве это не выглядит намного лучше?

Надеюсь, вам понравилось это видео и пошаговое руководство, и вы узнали что-то новое! Теперь, кто хочет заменить все старые розетки в своем доме?!?

Важная информация о безопасности:

Обязательно внимательно прочитайте инструкции производителя вашей розетки, прежде чем начинать менять розетку, поскольку они могут отличаться от нашего руководства, если они имеют другие провода или соединения.

Это видео и запись в блоге предназначены только для информационных, образовательных и развлекательных целей. Электрические работы могут быть сложными, поэтому будьте умны и соблюдайте осторожность. Мы не несем ответственности за любые травмы или повреждения. При необходимости проконсультируйтесь со специалистом, прочтите все руководства по технике безопасности и инструкции и примите все меры предосторожности. Все проекты, выполненные в соответствии с инструкциями, найденными на этом сайте, выполняются на ваш страх и риск. Ознакомьтесь с нашим полным отказом от ответственности здесь.

Вы когда-нибудь меняли розетку??

Дайте нам знать в комментариях ниже!

Материалы

Новая розетка
Новая лицевая панель

Инструменты

Детектор напряжения
Отвертка
Кусачки / стрипперы

Инструкции

Выключите питание.
Снимите розетку со стены.
Заменить провода на розетке.
Поместите новую розетку в коробку.
Добавить новую лицевую панель.

Chelsea @ Making Manzanita

Челси является основателем Making Manzanita — блога о ремонте и самодельных работах, в котором все рассказывается о том, как превратить свой дом в дом, который вам нравится, по одной штуке за раз. Челси и ее муж Логан занимаются ремонтом домов с 2015 года и видят, как окупаются вложения. Им нравится учить читателей, как делать ремонт с уверенностью. В качестве влиятельного лица Челси сотрудничала с такими брендами, как The Home Depot, Etsy, Behr Paint, DAP Products, Walmart, Frog-Tape и Kreg Tools. Making Manzanita приняла участие в конкурсе One Room Challenge и стала финалистом осени 2019 года.Вызов Джеффри Корта по ремонту.

Настройка переключателя беспроводной розетки для аудио-видеоустройств, чувствительных к мощности

Настройка переключателя беспроводной розетки для AV-устройств, чувствительных к мощности

Используйте переключатель беспроводной розетки и подключенное к нему устройство для:

/видеоустройство (например, DVD-плеер или видеомагнитофон) или другое электрическое оборудование, управляемое ИК.

Управление питанием подключенного релейного устройства (например, насоса) или других бытовых приборов.

Включение и выключение подключенной лампы.

В приведенных ниже инструкциях описано, как настроить выключатель розетки в Composer Pro для телевизора Samsung. Инструкции по настройке других действий см. в разделе «Настройка коммутатора беспроводной розетки версии 2».

Каждый беспроводной сетевой выключатель имеет две розетки: розетку 1 и розетку 2. Когда беспроводной сетевой выключатель подключен к стене, розетка 1 находится слева, а розетка 2 — справа.

ВАЖНО! При настройке переключателя беспроводной розетки необходимо добавить два драйвера:

Один для переключателя беспроводной розетки.

Один для подключаемого устройства

Кроме того, определите соединение между этими двумя устройствами в представлении «Подключения» > вкладка «Управление/AV».

Предварительные условия

Убедитесь, что в ваш проект добавлен и идентифицирован контроллер Control4 в системе Control4.

Убедитесь, что объект Wireless Outlet Switch добавлен в дерево проекта и идентифицирован в системе Control4.

Убедитесь, что устройство AV, например, объект Samsung Television, добавлено и настроено для устройства.

Чтобы настроить переключатель беспроводной розетки для использования AV-устройства:

Выберите коды питания

В дереве проекта щелкните правой кнопкой мыши, например, Samsung Television и выберите Edit Driver. Откроется мастер драйверов.

В мастере драйверов установите флажок Имеет обратную связь по питанию.

Измените параметр «Управление питанием» на «Контактный датчик»; убедитесь, что выбран код переключения «Отправить».

Нажмите Коды.

В разделе «Коды» в разделе «Команды по умолчанию» убедитесь, что элементы «Включение питания» и «Выключение питания» или «Переключатель питания» не отмечены флажками. Если это так, любое программирование, которое вы выполняете в сочетании с питанием с помощью переключателя беспроводной розетки и телевизора, недействительно.

Нажмите Готово.

Щелкните рядом, чтобы закрыть окно.

ВАЖНО! Не нажимайте назад, чтобы проверить, был ли сохранен выбор, поскольку при этом обновляется экран; в этом случае вам нужно будет переопределить то, что вы только что определили.

Определение соединения

Определите соединение между беспроводным розеточным выключателем и подключенным устройством (телевизором Samsung).

Для этого на панели Connection > Control & Audio Video Connections выберите телевизор Samsung, подключенный к беспроводному розетке.

С верхнего экрана перетащите подключение контактного датчика к нужному датчику на переключателе беспроводной розетки на нижнем экране.

Прежде чем вы сможете использовать измерение мощности для подключенного устройства, выполните Power Learning на переключателе беспроводной розетки для этого подключенного устройства в соответствующей розетке.

Выключите устройство, подключенное к выключателю беспроводной розетки.

Нажмите и удерживайте кнопку на верхней панели переключателя беспроводной розетки до тех пор, пока два светодиодных индикатора не загорятся оранжевым светом, попеременно переключаясь между ними.

Выберите розетку для настройки (розетка 1 или 2), отпустив кнопку, когда загорится светодиод, соответствующий номеру розетки.

Пример: Если устройство подключено к розетке 1, отпустите кнопку, когда загорится светодиод 1. Выбранный вами светодиодный индикатор мигает оранжевым, указывая на то, что переключатель беспроводной розетки изучает стабильное состояние устройства (например, включено или выключено). Когда индикатор горит оранжевым цветом, это означает, что переключатель беспроводной розетки заучил устойчивое состояние, но еще не определил, включено оно или выключено.

Когда светодиодный индикатор загорится оранжевым цветом, включите устройство, подключенное к беспроводной розетке. Светодиод снова замигает оранжевым, пока беспроводной сетевой выключатель изучает состояние «Включено». Когда обучение завершится, светодиодный индикатор снова загорится оранжевым цветом, указывая на то, что беспроводной выключатель розетки заучился в устойчивом состоянии.
Когда индикатор снова загорится оранжевым цветом, выключите устройство. Светодиод мигает оранжевым, указывая на то, что переключатель беспроводной розетки находится в состоянии ожидания. Когда устройство достигает устойчивого состояния, светодиод загорается красным, указывая на то, что переключатель беспроводной розетки заучил состояние «Выкл.».
Теперь, когда индикатор горит красным, снова включите устройство. Светодиод мигает оранжевым цветом, указывая на то, что он ожидает устойчивого состояния. Когда устройство достигает устойчивого состояния, светодиодный индикатор загорается зеленым, указывая на то, что переключатель беспроводной розетки заучил состояние «Включено».

Теперь, когда индикатор горит зеленым цветом, нажмите кнопку на переключателе беспроводной розетки один раз, чтобы сохранить данные и выйти из режима Power Learning.
