Как правильно подключить автоматический выключатель — инструкция |

Сделав расчет автоматического выключателя и выбрав подходящую защиту, необходимо правильно ее подключить. На первый взгляд, в этом нет никаких сложностей. Процедура достаточно простая: зачищаем кабель, вставляем в клеммы и затягиваем винты. Но, как показывает практика, многие неопытные пользователи делают при этом ряд серьезных ошибок.

  • Как правильно подключать фазу — сверху или снизу?

  • Существует ли разница ввода?

  • Ошибки подключения одножильного провода

  • Как правильно зажимать соединение?

  • Неправильная коммутация жил с разным сечением в одной клемме

  • Как правильно оконцевать жилы перед соединением?

  • Присоединение многожильного провода к автомату

  • Можно ли паять провод под зажим?

  • Какие гребенчатые шины использовать?

  • Зачем разделять автоматы на группы?

  • Для чего нужны подвижные защелки на корпусе?

И так, давайте разберем основные моменты правильного подключения автоматического выключателя в распределительный щит и рассмотрим наиболее распространенные ошибки.

Как правильно подключать фазу — сверху или снизу?

Каждый АВ оборудован подвижным и неподвижным контактами. На многих тематических форумах часто возникают споры, на который из них нужно подключать питание? Если обратиться к 7-му изданию Правил устройства электроустановок (ПУЭ), то согласно пункту 3.1.6 фаза должна подключаться к неподвижному контакту. Но, из любого правила бывают исключения. И так, давайте разберем, где установлен неподвижный контакт в однополюсных выключателях.

Невооруженным взглядом видно, что в автомате ВА47-29 производства IEK верхний зажим является неподвижным. Индикаторы на корпусе это подтверждают.

Такие обозначения используются и у других производителей, например, в Schneider Electric неподвижные контакты установлены сверху, а подвижные — снизу.

В УЗО и автоматах немецкого бренда Hager также есть обозначения неподвижного контакта, установленного вверху.



Существует ли разница ввода — подключать автомат сверху или снизу?

При перегрузке или коротком замыкании нагревается проводник и плавится изоляция. Внутри корпуса находятся тепловой и электромагнитный механизмы расцепления, которые срабатывают при сверхвысоких токах. Исходя из принципа срабатывания, нет разницы, через какой из контактов будет проходить электричество.

Некоторые известные производители (ABB, Hager) допускают подключение силового кабеля к нижней клемме. Специально для этого корпус оборудуется зажимами под гребенчатые шины.

В обозреваемых выше моделях неподвижное соединение находится сверху (как и в старых образцах советского производства). Но, как определить его местонахождение в китайских моделях без обозначений на корпусе?!

Согласно правилам ПУЭ, коммутация питающего провода сверху является требованием эстетики и порядка. Аналогичным образом, сверху подключаются и промышленные рубильники РБ — при отключении электрик точно будет знать, что нижнее соединение обесточено.

Но, как показывает практика, фаза может быть подведена и снизу и даже с боку, в зависимости от планирования проводки. Как правило, чем более качественно произведен монтаж модульного оборудования в электрощитке, тем быстрее и проще определить направление движения тока, независимо от места входа фазы.

Неправильное подключение одножильного кабеля к автомату

Давайте разберем наиболее распространенные ошибки, допускаемые при подключении.

Первая ошибка — зажим изоляции в соединении

Довольно часто неопытные пользователи зажимают в клемме вместе с проводником край изоляции, которая может оплавиться.

В лучшем случае, эта ошибка проявится выгоранием автомата и обесточиванием помещения, в худшем — может спровоцировать пожар.

Исходя из такой опасности, рекомендуется перед подключением всегда проверять затяжку проводниковой жилы в контактном соединении.

Вторая ошибка — коммутация жил с разным сечением в одной клемме

Для подключения нескольких автоматов к силовой линии лучше купить гребенчатую шину. Если ее нет под рукой, можно самому сделать перемычку из проводниковой жилы.



Делается перемычка довольно просто: берем цельный кусок провода и, не снимая изоляции, формируем перемычку подходящего размера.

Далее, просто зачищаем изоляцию на изгибе с одной стороны.

Электрики не рекомендуют объединять автоматы перемычками из кабеля разного сечения, так как при зажиме хорошо стягивается только жила с большим сечением, меньший проводник с плохим контактом может оплавить корпус и привести к пожару.

Пример: к первому выключателю была подключена жила сечением 4 мм², к остальным — 2,5 мм². На фотографии хорошо видно, как из-за плохого соединения увеличилась температура меньшего проводника, который оплавил изоляцию и корпус.

Для наглядности давайте попробуем подключить два провода сечением 2,5 мм² и 1.5 мм². Каким бы сильным не был зажим, жила с меньшим сечением свободно прокручивается в клемме.

На фото провода с разным сечением в дифавтомате — меньший искрит и оплавляет изоляцию.

В дорогих сериях крупных производителей, таких как Legrand например проблема подключения проводов с разным сечением была решена при помощи специальных зажимов, которые их спрессовывают и прочно удерживают в соединении с контактом. Или Hager, которые используют технологию Bi-Connect.

Для большей прочности соединения на стенках зажимов делаются насечки, которые иногда можно встретить даже в дешевых аналогах. Подключение многожильного кабеля без наконечника тоже допускается, только через определенное время нужно подкручивать зажимные винты.

Третья ошибка — оконцевание жил кабелей

С конца провода снимается изоляция на 10 мм, вставляется оголенной частью в контакт и затягивается винтом — именно так чаще всего электрики выполняют подключение.
Как результат, контакт неплохо держится, но его прочность можно улучшить, просто сделав U-образный изгиб на концовке.

Таким образом увеличивается площадь соприкосновения проводника с зажимом, что увеличивает надежность подключения.

Присоединение многожильных кабелей к АВ

При монтаже чаще всего используется мягкий многожильный кабель — он проще монтируется, чем одножильный, но при его подключении тоже есть некоторые особенности.

Одна из наиболее распространенных ошибок — обжим провода без оконцевания, при котором тонкие жилки из-за передавливания обламываются и отпадают. Кабель начинает терять площадь сечения, из-за чего ухудшается прочность контакта, что может привести к уже известным последствиям.



Перед подключением в соединение, многожильный провод нужно оконцевать с помощью вот таких наконечников.

Для крепления двух проводов в одном зажиме применяется специальный наконечник НГИ-2, позволяющий также формировать перемычки для группового подключения нескольких АВ.

Можно ли паять провод под зажим?

Некоторые пользователи с целью экономии и из-за нежелания тратиться на наконечники и другие «монтажные мелочи» делают оконцевание проводников с помощью пайки.

Какую опасность может нести такое подключение?

Со временем под воздействием температуры от проходящего тока припой начинает плавиться. Возникает необходимость регулярно проверять прочность соединения, и подкручивать зажим. На практике, никто не уделяет этому внимание. Проводник все больше греется, а соединение ослабевает, как результат — контакт выгорает, что может спровоцировать пожар.

Использование гребенчатой шины или зачем «придумывать велосипед»?

К счастью, есть отличный аналог, заменяющий перемычки — гребенка. Ее применение имеет ряд преимуществ:

  • Простой монтаж;

  • Более надежные соединения контактов;

  • Безопасность в эксплуатации, так как токопроводящие части полностью заизолированы;

  • Универсальность, ведь Вы всегда можете обрезать шину под нужную длину;

  • Удобство распределения модульных устройств на группы;

При монтаже распределительного щита это не только отличное практическое решение, но и эстетический фактор. В случае расширения сети и установки других устройств, демонтаж перемычек вызовет массу трудностей, но не гребенки, которые можно быстро и безопасно извлечь, а затем установить заново. Для надежной и прочной фиксации используются гребенки двух типов:

  • штыревые гребенки;

  • вилочные (U-образные).

Штыревая более удобная при монтаже чем U-образная, но ее соединение менее прочное. Вторая обладает большей площадью соединения, которая размещена вокруг стягивающего винта, из-за чего контакт практически невозможно выдернуть, даже применив силу.

Из-за того, что некоторые корпуса обеспечены зажимами под определенный тип шины, практически, у каждого электрика при себе всегда есть и те и другие.

Как правило, в премиум сериях есть одновременно зажимы под оба вида шин.

Разделение автоматов на группы

Модульные устройства в шкафчике принято разделять на несколько групп по селективности электроснабжения. Самый простой пример — разделить розеточную линию и освещение. К тому же розеточных линий может быть несколько — для комнат, кухни, ванной и т.д. Как правило, отдельная группа выделяется гребенкой, где к одному из устройств подводится фаза.

С точки зрения безопасности и эстетики по бокам шины ставятся заглушки, закрывающие контакты изоляцией, что удобно, если две группы находятся очень близко. Правилом хорошего тона считается использование в щитках ограничителей на DIN-рейку. Они выполняют три важные функции:

  • Разделение на группы для удобства работы;

  • Обеспечение теплоотвода;

  • Прочная фиксация корпусов.

При плотном размещении большого количества автоматов с подведенным током происходит их нагревание. А так как пространство между ними минимальное, воздух не циркулирует и температура поднимается, из-за чего меняются характеристики тепловых расцепителей.

Подвижные защелки — для удобства монтажа

В зависимости от перспектив расширения сети, которое повлечет за собой увеличение количества автоматов, стоит обратить внимание на их крепления, которые могут фиксироваться на DIN-рейке с помощью одной или двух подвижных защелок.

Почему две защелки — лучше? Многим неопытным пользователям может показаться, что нет разницы в способе крепления модуля, но при первой же замене автомата все станет ясно — для извлечения устройства с одной подвижной защелкой потребуется полная разборка всего щита. Этой проблемы можно избежать, если приобрести АВ с двумя подвижными защелками.

Например, они есть в Hager в серии N, извлечение которых происходит за пару минут с помощью отвертки, в отличие от других типов крепления, на демонтаж которых уйдет много времени и нервов.

Если вы только стоите перед выбором, наши квалифицированные менеджеры всегда готовы прийти на помощь.

Автор: Владислав C.

Как правильно подключить устройство защитного отключения (УЗО)?

В интернете можно найти большое множество электрических схем того, как правильно подключить УЗО? Какие-то из этих схем верные, другие попадают в разряд сомнительных, с точки зрения профессионала. На форумах электриков, это часто обсуждаемая тема. Непосвященному человеку  очень сложно разобраться в таких вопросах. Например, сколько нужно устанавливать УЗО? Где в схеме они должны устанавливаться?  Как подключить УЗО так,чтобы устройства работали корректно?

Первое, что нужно усвоить, что все контактные соединения заводятся в автоматические выключатели и УЗО не снизу, а сверху вниз, этого требует этикет электромонтажа.  На то есть несколько причин:  во-первых, большинство автоматов снижает кпд работы, если заводить контакты снизу; во-вторых, электрик во время ремонтных работ в электрощитовой будет избавлен от дополнительных исследований схемы и не будет введен в заблуждение.

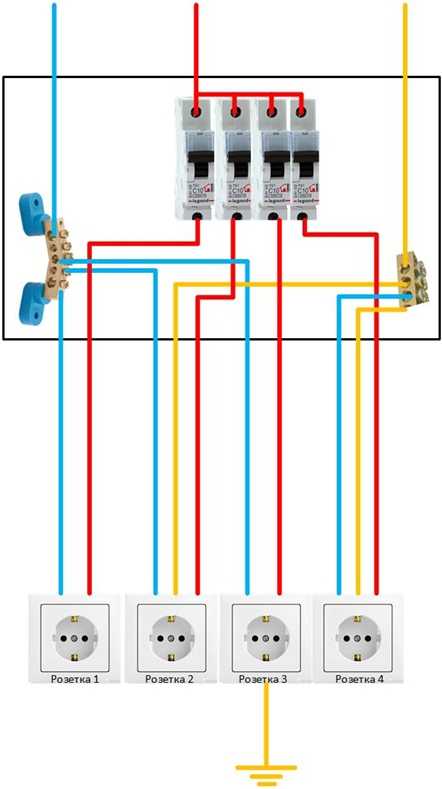

автоматические выключатели

На схеме сайта electric-tolk.ru, расцветка проводов обозначена следующим образом; красный-фаза (L), синий-нуль (N), желто-зеленый-защитный проводник (РЕ).

Содержание

  1. Практическая схема правильного подключения УЗО
  2. Подключение УЗО по линии фазы
  3. Схема правильного подключения УЗО
  4. Подключение УЗО по линии нейтрали
  5. Дополнительные схемы подключения устройства защитного отключения
  6. Видео-урок «Как подключить устройство защитного отключения»

Практическая схема правильного подключения УЗО

узо 300 mA

Распределение электрической сети начинается с вводного автоматического выключателя. Устанавливаем двухполюсный ВА(выключатель автоматический), на 40 Ампер — максимальная нагрузка 8,8 кВт (1). После ВА контакты фаза и ноль заводим в электрический счетчик (2). В этой схеме электрический счетчик достаточно установить на 5-60Ампер, другие контакты выводим к нагрузке, схема указывает путь к противопожарному УЗО. Если планируется установка противопожарного УЗО (3), устанавливаем с номиналом 300 мА / 50Ампер, т.е. номинал протекания силы тока через противопожарное УЗО должен быть на ступень выше номинала вводного автоматического выключателя.

Противопожарное УЗО не защищает человека от поражения током, но охраняет всю электропроводку здания с чувствительностью утечки тока в 300мА (грубая отсечка). Оно предупредит короткое замыкание и не допустит возгорания. т.е. обесточит все здание до устранения утечки тока.

Подключение УЗО по линии фазы

После противопожарного УЗО, фазовый проводник разводим на автоматические выключатели (5,6,12)-освещения 10 Ампер. Далее, на дифференциальный автоматический выключатель  30мА/20Ампер, ДИФ(13). Следующие контактные соединения идут на УЗО 30мА/40А (7), затем запитываем три автомата 16Ампер (8,9,10),отвечающие за группы розеток (2,3,4). Аналогично происходит расключение после УЗО 30мА/40А (14), выводим проводник к автоматам 16 Ампер (15,16,17), отвечающим за группы розеток (5,6,7).

Схема правильного подключения УЗО

как правильно подключить УЗО?

Подключение УЗО по линии нейтрали

С фазой разобрались, теперь переходим к проводнику нейтрали (N). После противопожарного УЗО (3), нулевой проводник закрепляем на общую нулевую шину (4). Затем от общей нулевой шины проводник (N) заводим на УЗО (7) и УЗО (14), а так же диф. автомат (13). Обратите внимание, после диф. автомата, нулевой проводник проложен непосредственно к нагрузке, а не к нулевой шине, так как автомат работает автономно, обеспечивая, к примеру, только стиральную машину, или только выделенную компьютерную сеть.

После УЗО (7) нулевой проводник ведем к шине (11), к которой будут подключены нулевые проводники розеток (2,3,4), во время утечки тока в одной из групп розеток, сработает УЗО (7). Аналогичная схема УЗО (14), к которой подключены группа розеток (5,6,7). При такой схеме УЗО будет работать корректно.

Если была бы только одна общая нулевая шина, то во время утечки тока в одной группе, могли бы сработать оба УЗО или среагировало бы противопожарное УЗО, что могло бы привести к обесточиванию всего здания. Нулевые проводники освещения через УЗО не проходят и не заводятся под контактные зажимы шин (11,18), их нужно завести под контактные зажимы нулевой общей шины (4).

Читайте следующие статьи про УЗО:

  • Как отличить Дифференциальный автомат от УЗО?
  • Какие типы УЗО существуют и в чем их различие?

Дополнительные схемы подключения устройства защитного отключения

Например, во Франции для подключения электроустановок используют двух-полюсные узо — такие у них нормы и правила. Как показано на схеме, после узо не требуется устанавливать дополнительные нулевые шины. После автоматов проводники, и фаза и ноль направляются к потребителям.

1 схема подключения узо

Так повелось, что у нас используют одно-полюсные выключатели, поэтому нужны дополнительные нулевые шины.

2 схема подключения узо

Для того чтобы не разводить в щитовой множество нулевых шин очень удобно установить нулевую шину в корпусе (20). В корпусе могут быть встроены от двух до четырех шин изолированных друг от друга.

Все защитные проводники (заземление), выводим под контактную шину РЕ (19) в системе заземления TN-C-S, TN-S, TT.

Читайте также следующую статью про основы УЗО — «Принцип работы УЗО»

Видео-урок «Как подключить устройство защитного отключения»

Оцените качество статьи:

python — Как подключиться к серверу сокетов на хост-компьютере через виртуальную машину?

Сделал проброс портов: поставил сервер на виртуалку, а клиент с хоста подключил к виртуалке. Это сработало хорошо.

Но теперь, когда я попытался сделать это в обратном направлении, этого не произошло.

Первое, что я сделал, это проброс портов со следующими параметрами:

  • хост-порт: 35001
  • порт для пересылки: 35001
  • IP-адрес виртуальной машины: 192.168.40.130

Успешно выполнено.

После этого, когда я сделал это (скрипт сервера, но в cmd (оболочке) на хосте):

 s = socket. socket(socket.AF_INET, socket.SOCK_STREAM)
s.bind(("0.0.0.0",35001))

Я получаю эту ошибку:

 Обычно разрешено только одно использование каждого адреса сокета (протокол/сетевой адрес/порт).

Я полагаю, что это потому, что есть процесс, прослушивающий порт 35001.

Это VMware (NAT), прослушивающий порт 35001 после того, как я перенаправил порт (я обнаружил это с помощью netstat).

Итак, как сделать сервер на хосте, заставить его слушать порт 35001 и иметь возможность подключаться к нему с виртуальной машины?

Это Windows 10 Pro, Python3, виртуальная машина Windows 7. Брандмауэры отключены. Я не хочу использовать мостовое соединение.

  • python
  • сокеты
  • виртуальная машина
  • порт
  • переадресация портов

Переадресация портов Vmware — это просто процесс, созданный службой vmware, со следующими параметрами:

  • он работает на вашем хост-компьютере
  • выделяет порт TCP 35001
  • прослушивает входящие соединения TCP
  • перенаправляет их на TCP 35001 вашей гостевой машины IP

Это то, что он делает, и не более того.

Когда вы запустили переадресацию портов, этот процесс был запущен и выделил TCP-порт 35001 на вашем хосте.

Вот почему ваш скрипт Python на хосте не работал. Ему не удалось снова выделить TCP-порт 35001 вашего хоста.

VMware создает виртуальную сеть. Ваши виртуальные машины видят эту виртуальную сеть. Ему не принадлежит сетевая карта, но похоже, что она будет. Он имеет диапазон IP-адресов 192.168.40.0-192.168.40.255. Также ваша хост-машина находится в этой виртуальной сети, вероятно, с IP-адресом 192.168.40.1. Ваша гостевая машина видит его как маршрутизатор.

Это относится к типам виртуальных сетей только для хоста, моста или NAT. Типы виртуальной сети влияют только на то, что ваша хост-машина делает с пакетами для пересылки их между виртуальной и вашей физической сетью.

Чтобы запустить сервер на вашем хосте, к которому вы можете подключиться с вашего гостя, вам не нужна переадресация портов. Просто остановите его, чтобы ваш скрипт Python запустился. Затем подключите 192.168.40.1:35001 от вашего гостя .

Зарегистрируйтесь или войдите в систему

Зарегистрируйтесь с помощью Google

Зарегистрироваться через Facebook

Зарегистрируйтесь, используя адрес электронной почты и пароль

Опубликовать как гость

Электронная почта

Обязательно, но не отображается

Опубликовать как гость

Электронная почта

Требуется, но не отображается

Как подключить мой сервер к другому компьютеру, используя библиотеку сокетов в Python?

Задавать вопрос

спросил

Изменено
2 года, 9 месяцев назад

Просмотрено
1к раз

Я новичок в библиотеке сокетов и программировании на стороне сервера. Я сделал 2 скрипта, которые отлично работают на моей машине, т.е. server.py и client.py . Но когда я тестировал его на двух разных компьютерах, он не работал.

Я хочу, чтобы мой файл server.py был подключен к client.py ,
где server.py будет работать на моей машине и будет подключен к
client.py на отдельной машине в любой точке мира.

Я просто знаю только сокет. Но если эту проблему можно решить использованием другой библиотеки, то и ладно.

Вот мой код:

server.py

 сокет импорта
s = socket.socket(socket.AF_INET, socket.SOCK_STREAM)
host = socket.gethostbyname(socket.gethostname())
порт = 12048
s.bind((хост, порт))
s.слушай()
print("Сервер прослушивает @ {}:{}".format(хост, порт))
пока верно:
    c, адрес = s.accept()
    print("Соединение получено от", адрес)
    c. send(байты("Спасибо", "utf-8"))

клиент.py

 импортный сокет
s = socket.socket(socket.AF_INET, socket.SOCK_STREAM)
host = '192.168.1.162' # Здесь должен быть установлен IP, напечатанный сервером
порт = 12048
s.connect((socket.gethostname(), порт))
сообщение = s.recv(1024)
печать (msg.decode ("utf-8"))

Я не знаю, как это возможно, но если это так, пожалуйста, ответьте на это.

Кроме того, я хочу получать файлы от client.py на свою машину. Возможно ли это в сокете или мне нужно импортировать любую другую библиотеку?

Будем признательны за любую помощь.

  • python
  • python-3.x
  • сокеты
  • ftp
  • соединение

2

Причина, по которой клиент будет подключаться только к серверу, работающему на том же компьютере, заключается в том, что вы используете s. connect((socket.gethostname(), port)) вместо s.connect((host, port) ) . Ваша переменная IP хоста никогда не используется. Эта ошибка означает, что клиент будет пытаться подключиться к своему собственному имени хоста, которым будет он сам, и поэтому он работает только на одном компьютере.

Вы должны изменить client.py следующим образом:

 сокет импорта
s = socket.socket(socket.AF_INET, socket.SOCK_STREAM)
host = '192.168.1.162' # Убедитесь, что это установленный IP-адрес сервера
порт = 12048
s.connect((хост, порт))
сообщение = s.recv(1024)
печать (msg.decode ("utf-8"))
