Подключение ТВ кабеля к розетке: схема подключения

Современный интерьер устанавливает свои законы, это не обошло стороной и телевизионный кабель. Теперь его ввод совершенно невиден, так как он спрятан в стене, а на поверхности располагается красивая розетка, зачастую объединенная с другими розетками.

Такое красивое оформление требует приобретать все новые навыки и знания, например, необходимо знать правильное подключение ТВ кабеля к розетке.

Такие знания помогут не только при самостоятельном строительстве, но и при въезде в новую квартиру, или когда розетка вышла из строя, и ее необходимо заменить.

Схемы подключения телевизионных розеток

Подключение телевизионного кабеля к розетке осуществляется двумя способами:

  • последовательно;
  • параллельно (звездой).

При последовательном подключении используется один ввод кабеля от вводного слаботочного щита, установленного на этаже. Прокладывается в квартире до монтажной коробки и выпускается наружу с небольшим запасом.

К нему подключается проходная розетка, имеющая три вывода. Один вывод используется для подключения входного кабеля, другой вывод является выходным соединением на розетке, а к третьему подключается кабель, идущий к другой розетке.

При таком подключении экономится телевизионный кабель, и требуется меньше работы. Недостаток один и очень существенный: при обрыве кабеля или плохом контакте в начале проводки сигнал пропадает или искажается на всех других телевизорах.

При параллельном подключении к каждой розетке подводится свой кабель, идущий от слаботочного щита.

При этом требуется делать более широкие штробы, особенно в начале прокладки, и резко увеличивается расход кабеля, что сказывается на финансах.

Однако, при таком подключении при повреждении одного кабеля, все другие работают нормально.

Виды телевизионных розеток

Прежде чем производить подключение ТВ кабеля к розетке, необходимо иметь представление о разных видах розеток, они бывают:

  • оконечные;
  • проходные.

Неправильный выбор в разных схемах подключения может привести к плохому или искаженному сигналу, либо к его полному исчезновению. Рассмотрим подробнее каждую из них.

В чем разница между оконченной и проходной розеткой

Почему у некоторых подключение ТВ кабеля к розетке вызывает затруднения? Радиоволны, распространяясь в какой-либо среде, на своем пути встречают сопротивление, что приводит к затуханию сигнала или потере его мощности.

В отличие от активного (резистивного) сопротивления, где общее сопротивление определяется суммой всех последовательно установленных резисторов (если нет параллельных), волновое сопротивление ведет себя другим образом.

Если подключенная другая среда имеет большее сопротивление, то часть сигнала отражается, создавая помехи основному сигналу.

Поэтому вся линия передачи радиоволн и приемник должны иметь одно и то же волновое сопротивление. Современные кабели для телевидения имеют разное волновое сопротивление, но чаще используется 75 Ом, такое же сопротивление стоит и на входе телевизора.

Сам радиосигнал состоит из электрической и магнитной составляющей, что дает возможность менять сопротивление среды без того, чтобы сигнал отражался. В этом качестве используются резисторы или микросхемы для усиления сигнала.

Другая особенность заключается в том, что радиоволны нельзя просто взять и разделить на несколько потребителей, например, сделав скрутку из нескольких кабелей. Даже если это соединение защитить от помех, создав экран, помехи будут все равно возникать.

Связано это с разным входным сопротивлением разных приемников, так как невозможно создать идентичные резисторы, и разным волновым сопротивлением самого кабеля и разной его длиной.

Поэтому для подключения нескольких телевизоров применяют проходные коробки, в которых искусственно создается разное сопротивление и оконечные, согласующие приемник с линией.

Любое соединение со временем может перестать работать, нарушив передачу сигнала, поэтому лучшим вариантом всегда остается прямое соединение антенны (кабеля) и ТВ приемника.

Этого можно достичь, если на входе в квартиру поставить делитель сигнала, а от него провести отдельные кабели к каждому телевизору (соединение звездой). Концы каждого кабеля снабжают F наконечником для подключения непосредственно к телевизору.

Однако это не всегда возможно, например, если уже проложена телевизионная сеть самими строителями. В этом случае неизбежна установка ТВ розетки. Как же они устроены и в чем разница?

Устройство антенной розетки

Подключение ТВ кабеля к розетке начинается с подбора необходимого устройства. Как правило, в доме необходимо подключить несколько телевизионных приемников, идущих по последовательной схеме. Первая и последующие розетки должны быть проходными, а последняя оконечная.

В этом случае телевизионный сигнал будет более или менее распределен равномерно. Внешне проходная и оконечная розетки могут ничем не отличаться, но поставленные перед ними задачи совершенно разные.

Проходная розетка имеет сквозной канал, на котором затухание сигнала минимально, а отходящий к ТВ приемнику вывод имеет большее затухание.

Оконечная розетка не имеет сквозного канала, она предназначена для непосредственного подключения к нагрузке. В ее электрической схеме могут присутствовать согласующие электронные элементы, позволяющие уравновесить волновое сопротивление линии и телевизора.

Любая розетка имеет корпус, на котором расположены крепежные элементы, плата и F – соединение в виде телевизионного штекера.

Также на корпусе имеется крепежный механизм для монтажа в стене. Чтобы определить, к какому типу относится розетка, можно посмотреть на внутреннюю ее сторону.

Конечные имеют один вход, если не предназначены для подключения двух и более входных кабелей и один выход, расположенный на панели. У проходной розетки имеется также один вход, обычно помечается буквами in и несколько выходов, один из которых соединен с разъемом на панели.

Чтобы понять, как подключить ТВ кабель к розетке, необходимо внимательно изучить маркировку. Рядом с разъемами могут стоять стрелки, показывающие в каком направлении должен идти сигнал. Немаловажную роль играет и сам кабель, обратим на это внимание.

Антенный кабель — устройство

Сам телевизионный кабель существенно отличается от силовых кабелей, в которых также может присутствовать бронирующая оплетка, защищающая его от механического повреждения.

В телевизионном кабеле такая оплетка больше предназначена для изолирования внутренней среды от влияния внешних электромагнитных волн с одной стороны.

С другой стороны, оплетка образует экран, отражающий радиоволны обратно в кабель. В противном случае вся передаваемая энергия была бы растрачена еще задолго до подхода к приемнику.

В идеале расстояние между центральным сердечником и оплеткой должно быть одинаковым на протяжении всей длины кабеля, но технологические процессы не позволяют этого достичь, либо оказываются слишком дорогими для обычного покупателя.

Поэтому часть сигнала, его мощность все же теряются, и тем больше, чем длиннее кабель. Раньше использовались кабели только с проволочной оплеткой, позднее стали использовать сплошную фольгу из цветного металла, а в некоторых видах дополнительно применяют и проволочную оплетку.

Материал, закладываемый между центральным проводом и оплеткой, расстояние между токопроводящими элементами и диаметром внутреннего проводника – все это сказывается на волновом сопротивлении.

Маркировка характеристик должна находиться на самом кабеле или, хотя бы упаковке. Обычно используются кабели с сопротивлением 75 Ом, но лучше заранее уточнить какое сопротивление у подводящий линии.

Монтаж ТВ розетки

Способ монтажа ТВ розетки довольно прост и мало чем отличается от использования разных видов розеток. Вопрос заключается в том, как подключить ТВ розетку таким образом, чтобы избежать лишние потери сигнала и в то же время предотвратить просачивание помех внутрь кабеля.

Для достижения первой задачи необходимо обеспечить надежное соединение ТВ кабеля с клеммами розетки. В первую очередь это относится к центральному проводнику.

Даже небольшое ослабление в контакте может уничтожить сигнал. Поэтому лучше выбирать розетки, где центральный провод крепится винтом.

К сожалению, некоторые производители, чтобы облегчить монтаж розетки сделали крепление пружинным.

Для соединения достаточно подготовленный центральный проводник вставить в этот зажим. Такое крепление может со временем ослабнуть, либо при повторном подключении пружины уже не будут иметь первоначальной гибкости и не смогут плотно прижаться к проводу.

Второе, что нужно закрепить – экран кабеля. Здесь тоже лучше выбирать типы розеток с возможностью закручивания зажима. При необходимости можно будет провести протяжку винтовых соединений, обеспечив хороший контакт.

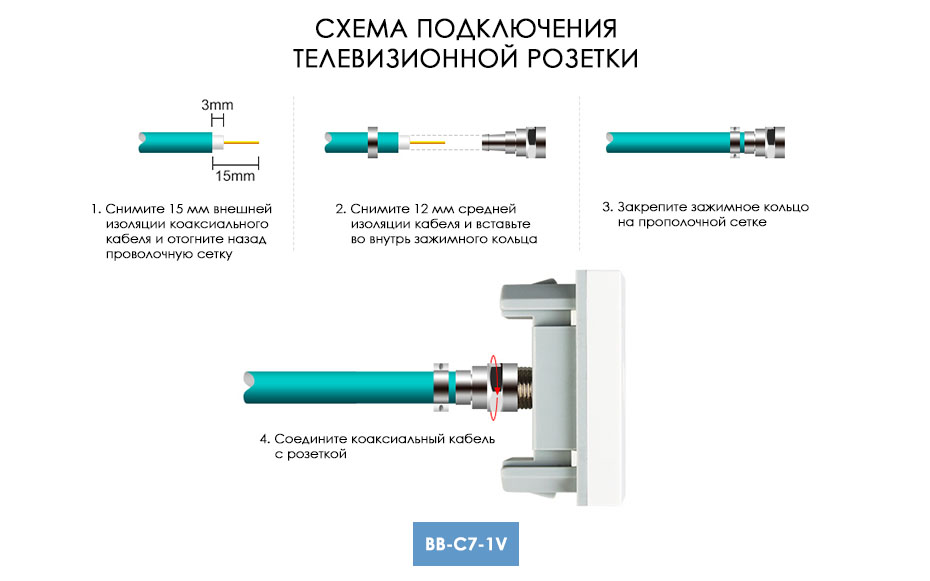

Стоит обратить внимание на способ разделки кабеля. Он состоит из следующих слоев:

  1. внешний защитный;
  2. экрана из медной проволоки или металлической фольги, либо того и другого;
  3. диэлектрика между оплеткой и центральной жилой;
  4. самой жилы.

Экран делается очень тонким, поэтому повредить его не составит труда. Для зачистки от внешнего изоляционного слоя лучше воспользоваться специальным инструментом – стриплером, он рассчитан на разный диаметр кабеля и совершенно не задевает экранирующую оболочку.

К чему может привести повреждение экрана? В первую очередь ухудшаются защитные свойства экрана от помех, во-вторых, может увеличиться потеря полезного сигнала.

После снятия защитного слоя экран заворачивают на верхнюю рубашку кабеля и зачищают центральный проводник. Зачистку делают не более 2-2,5 см, при таком расстоянии удобно работать, а лишний очищенный проводник после можно будет обрезать.

Некоторые монтажники алюминиевую рубашку снова выворачивают, объясняя это тем, что внутренняя сторона фольги не проводит ток.

Но она и не должна этого делать, исключением может быть использование рубашки в качестве проводника для подачи по ней питания усилительному устройству.

Если рубашку не выворачивать повторно, то изоляционный слой между оплеткой и металлическим корпусом розетки образует конденсатор небольшой емкости, свободно пропускающий высокочастотные сигналы, а экран как раз для этого и служит.

Но что действительно важно, так это недопущение случайного соединения экрана и центрального провода. При монтаже к этому необходимо отнестись особо внимательно.

Установка розетки в подрозетник

После того как подключение телевизионного кабеля к розетке было произведено, розетку устанавливают на свое место.

У разных производителей способ монтажа может несколько отличаться, но приведенная инструкция поможет разобраться в этом. Верхняя панель обычно крепится за счет замков, выполненных в виде выступов и углублений, и легко разъединяется, если ее поддеть острым инструментом.

Сама металлическая пластина прикручивается саморезами, а у розетки имеются распорные лапки, входящие под штукатурку и обеспечивающие дополнительную прочность конструкции.

Похожие материалы на сайте:

  • Высота установки розеток для телевизора
  • Обычная розетка и ТВ под рамку
  • Где подключается фаза в розетке

Как подключить розетку для антенны телевизора

Слаботочных кабелей при домашней разводке сетей с каждым годом становится все больше. Сюда входят:

    интернет кабели UTP и телефонные провода
    кабеля для системы “Умный дом”
    провода на акустику
    сигнализация и видеонаблюдение
    кабель под ТВ

Если раньше все это прокидывалось попросту по полу, за мебелью, в плинтусах, то сегодня при ремонте квартиры, для слаботочки также штробятся стены и устанавливаются специальные розетки.

Рассмотрим более подробно установку ТВ розеток от таких фирм как Schneider Electric (серия Unica) и Legrand.

Технические характеристики телевизионных разъемов от Шнайдер Электрик:

Величина в децибелах указывает на ослабление или затухание сигнала.

Монтаж всех розеток необходимо начинать с разделки коаксиального кабеля. Оставляете в подрозетнике запас длиной 10-15см, остальное обрезаете.

Теперь самое главное определиться, сколько нужно снять изоляции. На какую глубину и сколько сантиметров.

Лучше всего замеры производить непосредственно на самой розетке. Для этого берет ее в руки, прикладываете провод чуть ниже смотрового отверстия и отмечаете маркером или ножом, линию реза на уровне пластиковой центральной вставки.

Срезать верхний слой изоляции можно как специально предназначенным инструментом

так и простым ножом.

Подобрать недорогую зачистку-стриппер для коаксиального кабеля можно на али-экспресс здесь.

Экран под изоляцией в телевизионных кабелях встречается в разных исполнениях:

    только алюминиевая фольга
    фольга с медной оплеткой
    одна оплетка в виде тонких проводков

Если общий диаметр провода менее 7мм, то экран зачастую выворачивают наружу, чтобы обеспечить достаточный контакт с металлической поджимающей крышкой розетки.

Поэтому, как минимум половина ее слоя должна быть вывернута верхней стороной наружу. В противном случае у вас попросту не будет контакта и ТВ сигнала.

Также обращайте внимание на значки и надписи на корпусе. Там должно быть условное обозначение в виде стрелки обращенной вовнутрь.

Бывает еще одна стрелочка указывающая наверх.

Если у вашей модели 2 стрелки, смотрящие в разные стороны, то это проходная ТВ розетка. То есть, один кабель от антенны вы заводите в разъем со стрелкой вниз, а другим выпускаете шлейф или продолжаете тянуть линию до другого разъема, к еще одному телевизору.

Вообще бывают 3 типа телевизионных розеток:

    одиночные
    оконечные – в них имеется дополнительный резистор с сопротивлением 75Ом (терминатор)
    проходные

Одиночные и оконечные будут передавать аналогичный по качеству сигнал при условии, что в них обязательно будет подключен телевизор.

Если же к одиночной розетке без сопротивления не подключать телевизор, то на других ТВ будут помехи и искажение сигнала. У оконечных такой проблемы не возникает.

Правда имейте в виду, что все это относится в первую очередь к аналоговому сигналу. Если у вас цифровое ТВ, или вы собираетесь на него переходить, то могут возникнуть проблемы из-за этого резистора.

Придется либо выкидывать эту розетку и менять на другую, либо подключать напрямую. Эти резисторы очень сильно гасят сигнал. Некоторые каналы будут плохо показывать, либо вообще не будет изображения.

Все проходные телевизионные розетки имеют входное и выходное отверстие. К выходу подсоединяется отходящий провод на другую розетку или сразу на ТВ. Их главный минус – это ухудшение сигнала на выходе на 4 дБ.

Схема подключения нескольких телевизоров через проходные розетки:

Также следует изначально обратить внимание на частоту пропускания сигнала розетки. Модели с частотой до 1000 Мгц предназначены для работы в сетях с кабельным или эфирным телевидением. Экземпляры с частотой свыше 1000 Мгц, применяют для спутникового телевидения.

Для подключения кабеля снимаете изоляцию с центральной жилы на 6-8мм. При этом от края внешней оболочки до места начала зачистки нужно отступить еще пару миллиметров.

Далее вставляете TV провод во внутрь розетки и через смотровое окошко контролируете, чтобы центральная жила до конца зашла в разъем.

В серии Unica он самозажимной, ничего затягивать здесь не нужно. В других марках может присутствовать зажимной винт, который необходимо будет предварительно ослабить и после, подтянуть отверткой.

Остается центральным винтом поджать сам кабель и поставить на место внешнюю накладку.

Если что-то не понятно и не получается, всегда можно обратиться к инструкции.

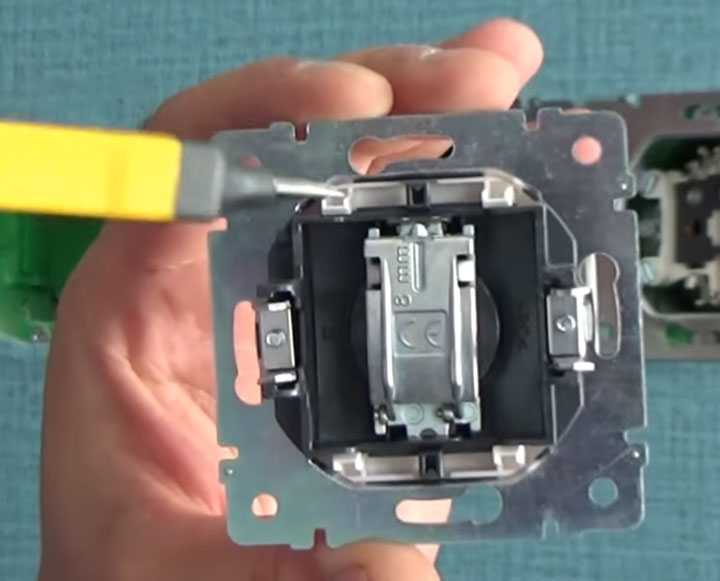

Монтаж розетки, как обычно начинается с ее разборки. Наружная рамка здесь крепится на защелках. С обратной стороны пальцами надавливаете на них и снимаете рамку.

Далее требуется добраться до внутренней части розетки. Вставляете отвертку в прорезь и движением вверх открываете защитную крышку.

Внутри находится посадочное место под центральную жилу. Перед ней расположен клиновидный штырь, который загоняется под верхний слой изоляции.

Зачищаете коаксиальный кабель и оголяете центральную жилу на 8мм. При этом внешний экран полностью остается под слоем изоляции. Оголять проводки и фольгу не нужно.

Вставляете кабель в розетку так, чтобы клин проник под внешнюю оболочку изоляционного слоя. Центральная жила при этом должна зайти в свое посадочное место.

    центральная жила в посадочном месте
    клин под изоляцией
    провод плотно прижат к боковой рамке

После этого простым движением закрываете крышку. Далее рамку вместе с кабелем можно спокойно поворачивать в разные стороны и крепить на подрозетнике.

А можно ли сделать выход телевизионного кабеля из стены также аккуратно как с розеткой, но при этом не используя ее? Можно, при этом вы еще получите 3 преимущества такого подключения:

    не нужно покупать дорогостоящую TV розетку (экономия средств доходит до 5-ти кратной величины!)
    нет необходимости в монтаже отдельного куска кабеля для подключения разъема телевизора к розетке
    нет ухудшения качества сигнала. На F разъемах ДМВ диапазона сигнал затухает всего от 0,1 до 0,3 дБ.

Все это достигается путем применения обыкновенных заглушек. Изначально в стене закладываете достаточный запас кабеля, чтобы его хватило для прямого подключения к телевизору (1-1,5 метра).

В заглушке высверливаете отверстие по диаметру кабеля и выводите через него проводник.

Смотрится это все также красиво, как и на обыкновенной розетке.

Единственный минус — такого рода заглушки имеются не у всех производителей и могут отсутствовать на определенных сериях.

Три наиболее распространенные ошибки которые допускают при подключении TV розеток:

1 Использование розеток с резисторами в 75 Ом для кабеля цифрового телевидения.

Итог – полное отсутствие сигнала, либо плохое его качество.

Если у вас аналоговый сигнал, а несколько ТВ подключены последовательно через специальный разветвитель, то сопротивление здесь тоже будет лишним и лучше от него избавиться.

2 Использование розеток с последовательным подключением без резисторов, в аналоговых сетях при наличии пустых разъемов.

Если в эти разъемы (розетки) не подключено никакого оборудования, на других телевизорах опять же будут плохо показывать некоторые из каналов и наблюдаться помехи.

3 Полное ”заворачивание” всех жилок экрана верхним слоем фольги при разделке кабеля.

В итоге снаружи остается только внутренняя часть фольги, которая не является токопроводящей. Соответственно никакого контакта между экраном и разъемами розетки не будет.
