Как подключить светильник через выключатель

При обустройстве домашней электросети или самостоятельном ремонте электрики необходимо разобраться с подключением светильника через выключатель, порядок которого зависит от самых различных факторов. В этом случае должен учитываться не только тип коммутатора, но и класс подключаемого к бытовой системе осветительного прибора. Для понимания особенностей этих электротехнических процедур следует разобраться с тем, как правильно подключить прибор в каждом конкретном случае. При этом возможны следующие варианты:

• Использование одноклавишного прибора.
• Вариант подключения к двухклавишному выключателю.
• То же самое, но только касающееся другой разновидности прибора (на три клавиши, например).
• Подача питания на светильник от любой розетки, имеющейся в комнате, реализуемая путем прокладки от нее отдельной линии.

Но также важно ознакомиться со способами подключения к одному выключателю сразу нескольких лампочек, а также с вариантами, когда к ним подсоединяются светодиодные или точечные светильники.

Содержание

1. Подключение через одноклавишный выключатель
2. Подключение светильников к двойному выключателю
3. Подключение осветителя от розетки
4. Подключение точечных светильников
5. Подключение без блока питания
6. Подключение с блоком питания
7. Подключение светодиодных лент и светильников
8. Схема подключения трех светильников к трехклавишному выключателю

Подключение через одноклавишный выключатель

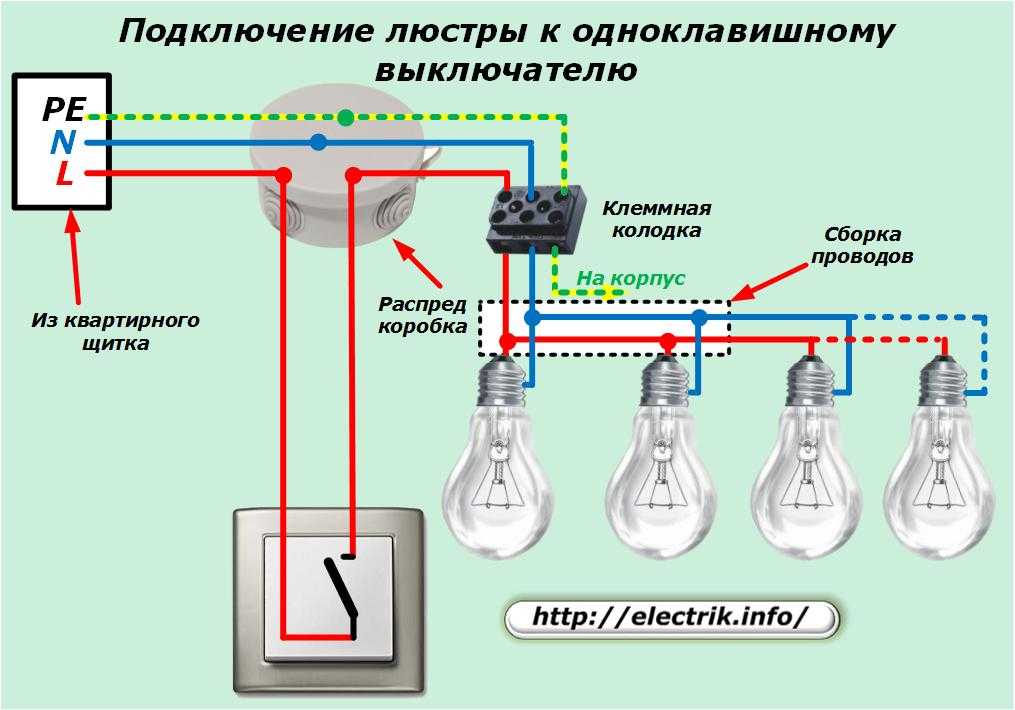

Схема подключения светильника через одноклавишный выключатель является самой простой из рассматриваемого ряда возможных способов коммутации нагрузки. Для ее реализации придется проделать следующую последовательность обязательных операций:

1. Прежде всего, потребуется снять с данной линии питающее напряжение 220 вольт (это проще всего сделать с помощью вводного или линейного автомата).
2. После этого необходимо убедиться в его отсутствии посредством индикаторной отвертки или специального измерительного прибора – мультиметра (он включается в режим измерения переменных напряжений на пределе до 750 вольт).
3. Затем нужно удалить с выключателя клавишу, поддев ее сбоку отверткой с тонким жалом.
4. Далее нужно зафиксировать корпус выключателя в заранее подготовленной в стене нише и аккуратно вывести два имеющихся к ней провода наружу.
5. Внутри открытого основания необходимо отыскать два контакта, к одному из которых (нижнему) подсоединяется подходящий снизу провод, а ко второму (верхнему) подводится конец, идущий непосредственно на осветительный прибор.

Важно! Порядок подводки проводов к выключателю строго регламентируется требованиями ПУЭ.

В результате этих манипуляций выключатель с одной клавишей окажется включенным в разрыв фазного провода.

Благодаря такой схеме с его помощью можно будет подавать питание 220 вольт непосредственно к светильнику.

Подключение светильников к двойному выключателю

Под двойным выключателем понимается прибор особой конструкции, в котором вместо одного перекидного контакта встроены сразу два.

Дополнительная информация: По своему устройству они полностью идентичны, но используются каждый по своему назначению.

Перед тем как подключить двойной выключатель – потребуется обратить внимание на следующую деталь. В этом случае принцип подсоединения и порядок проведения операций остается тем же, что был рассмотрен в предыдущем разделе. Отличие состоит лишь в количестве подключаемых к верхним клеммам проводов. При проведении коммутаций нужно учесть следующие моменты:

• Фазный провод должен располагаться снизу и подводиться к двойному выключателю со стороны нижней клеммы.
• На корпусе типового прибора – двойного выключателя сверху имеются два контакта.
• К каждому из них подсоединяется провод от отдельной группы осветителей (лампочек).

После того как удалось подключить двухклавишный выключатель – с его помощью можно будет включать либо одну группу осветителей, либо другую. При необходимости, нажав сразу на обе клавиши, можно зажечь все лампы одновременно.

Подключение осветителя от розетки

В ситуации, когда выключатель устраивается на новом месте (при отсутствии специальной ниши) – его можно закрепить непосредственно на стене и запитать от расположенной рядом розетки. В этом случае, перед тем как подключить светильник через выключатель, от нее необходимо протянуть фазу и ноль, как это изображено на фото ниже. В определенных условиях для этого достаточно одной фазы, поскольку нулевой провод уже подведен к настенным светильникам от распределительной коробки.

Перед тем как подключать светильники с выключателем от ближайшей розетки необходимо ознакомиться с особенностями этой процедуры. Порядок ее выполнения выглядит так:

1. Сначала берется индикаторная отвертка, посредством которой определяется и запоминается фазный провод, от которого впоследствии отводится провод на выключатель (он может располагаться как справа, так и слева).
2. После этого с линии, в которую наряду с розетками устанавливается и выключатель, с помощью автомата снимается опасное напряжение 220 вольт.
3. Чтобы быть уверенным в его отсутствии – желательно проверить это посредством индикаторной отвертки.
4. Прежде чем подключить светильник через выключатель от розетки с нее нужно снять декоративную крышку, под которой расположены два контакта.
5. К одному из них (фазному) подсоединяется проводник требуемой длины и отводится к одиночному выключателю.

По завершении подготовительных процедур к закрепленному на стене выключателю со снятой крышкой подводится отходящий от розетки провод (он подключается к его нижней клемме). От верхнего контакта в сторону светильника протягивается еще один проводник, который для эстетичности помещается в кабельный канал или трубчатую гофру. Таким же способом можно закрыть провод на участке от розетки до выключателя.

Схема подключения светильника через выключатель в совмещенном блоке розетка-выключатель в одном корпусе:

Подключение точечных светильников

При необходимости использования в квартире осветителей точечного типа исходят из возможности подводки к ним либо стандартного сетевого напряжения 220 вольт, либо пониженных до безопасного уровня 12-ти Вольт.

Конкретная схема подключения точечных светильников выбирается с учетом типа используемых осветителей, рассчитанных на соответствующее напряжение.

Перед тем как подключить точечные светильники – следует обратить внимание на то, что порядок их коммутации не отличается от стандартного способа.

Подключение без блока питания

Современные светодиодные лампочки выпускаются сейчас на напряжение 220 вольт, так как внутри лампы установлен электронный преобразователь, обеспечивающий питание светодиодов пониженным напряжением. С конструкцией светодиодной лампы вы можете ознакомиться в этой статье. Схема подключения точечных светильников со светодиодными лампами на 220 вольт точно такая же что и с обычными светильниками.

Подключение с блоком питания

При установке точечных светильников или светодиодных лент в схему дополнительно вводится трансформатор, понижающий напряжение с 220-ти до 12-ти Вольт. Сейчас эти устройства называются блоками питания, выпускаемые на различные напряжения и мощность нагрузки.

Обратите внимание: При подключении двух или более точек блок питания устанавливается сразу вслед за выключателем (смотрите схему ниже).

Схема подключения группы точечных светильников с одним понижающим трансформатором:

Схема подключения группы точечных светильников с трансформатором на каждый осветитель:

Обычно для подключения точечных светильников выбирается электронный преобразователь (он же блок питания), выгодно отличающийся от других приборов следующими достоинствами:

• Малые размеры и небольшой вес.
• Встроенной защиты от короткого замыкания.
• Плавное нарастание напряжения при включении, продлевающее срок службы лампочек.
• Возможность регулировки и поддержания стабильного питания.

К тому же эти устройства отличаются предельно низким уровнем шума, создаваемого при работе вспомогательного оборудования.

Предлагаем Вам посмотреть обучающее видео на тему: «Как правильно произвести монтаж точечных светильников».

Подключение светодиодных лент и светильников

Схема подсоединения осветителей на основе светодиодов ничем не отличается от уже рассмотренных ранее вариантов. Единственно, на что следует обратить внимание, перед тем как подключить светодиодную ленту или светильник – это использование преобразователя напряжения (блока питания) или драйвера.

Как и в случае с точечными осветителями в данной ситуации блок питания устанавливается сразу после одноклавишного, двухклавишного или трехклавишного выключателя (фото ниже).

Каждая отдельная ленточка или светодиодный прибор подключаются через «свой» преобразователь, что позволяет управлять его работой независимо от других. К «мощным» адаптерам может подсоединяться сразу несколько осветительных лент.

Схема подключения трех светильников к трехклавишному выключателю

Перед тем как подключить выключатель света трехклавишного типа – сначала нужно разобраться с каждой из коммутируемых с его помощью нагрузок (их количество может быть произвольным). В простейшем случае – это три лампочки, включенные в управляемую сеть, как это показано на рисунке ниже.

На базе этого варианта реализуется множество других. В качестве примера может быть рассмотрена схема подключения двух светильников или пяти.

Дополнительная информация: Для подключения произвольного числа осветителей к трехклавишному прибору приходится группировать их по нескольку штук в линии, где они включены в параллель.

Каждая из таких групп подсоединяется к «своему» контакту (на одну клавишу из трех).

Помимо рассмотренных в этом обзоре случаев возможны и другие варианты, наибольший интерес среди которых представляют:

• Подключение двух светильников к одноклавишному выключателю.
• Подсоединение к одному двухклавишному выключателю сразу нескольких групп.
• Включение коммутирующего прибора в цепь с произвольным количеством осветительных изделий.

В каждом из этих случаев потребуется продумать отдельную схему коммутаций и согласовать ее с требованиями ПУЭ (на предмет распределения нагрузок и допустимых токов).

В заключительной части обзора отметим, что при рассмотрении заявленных в нем вопросов нужно исходить из следующих соображений. Перед тем как сделать определенный шаг по выбору типа подключения – сначала следует внимательно разобраться с исходными данными. Под ними понимаются используемые в конкретном помещении люстры и светильники (их тип и количество осветительных единиц), а также применяемый для коммутации вид клавишного прибора с подводимыми к нему проводами.

Как подключить точечные светильники – схемы подключения точечных светильников . Электропара

Сегодня в магазинах представлен широкий выбор осветительного
оборудования – люстры и бра, выполненные в классическом или стиле модерн,
обладают изысканным дизайном и способные украсить любое помещение. Однако что
касается равномерного распределения света или акцентирование его в нужных
местах, здесь нет равным точечным потолочным светильникам. Встраиваемые,
накладные, подвесные – конструкцию можно подобрать, руководствуясь собственными
требованиями.

Точечные светильники могут устанавливаться как в одиночном,
так и множественном исполнении. Наиболее популярны точечные светильники для
натяжных и подвесных потолков (в гипсокартон). Однако можно использовать их в
качестве встраиваемых в предметы мебели и ниши. Установка точечных светильников
не так уж сложна и может быть осуществлена своими руками. Самое главное –
правильно подготовить всю систему проводов перед подключением и смонтировать
светильник согласно инструкции.

Накладные точечные светильники монтируются достаточно просто
– для них не нужно готовить нишу, такие приборы просто крепятся к основанию и
подключаются согласно схеме, затем провода прячутся в кабель каналах. Подвесные
светильники более уместны с подвесными потолками, выполненными из гипсокартона.
Ну и конечно одни из самых востребованных – встраиваемые точечные светильники,
они незаменимы в случае установки натяжных потолков. Следует заметить, что вся
проводка и установка производятся перед монтажом натяжного потолка, чаще всего
этим занимаются профессиональные мастера.

Рекомендации по
монтажу

Если вы не являетесь профессиональным монтажником, следует
внимательно прочесть правила установки точечных светильников, тогда интерьер
будет действительно радовать вас долгие годы.

• Все электромонтажные работы проводятся при
  отключенном напряжении.
• Выбирать точечные светильники следует исходя из
  их назначения и характеристик рабочей поверхности. Так, встраиваемые
  светильники подключают только в те поверхности, которые внутри являются полыми.
• Правильный расчет длины и сечения кабеля
  позволит избежать пожароопасных ситуаций. Для соединения проводов лучше всего
  использовать безопасные способы: одноразовые или многоразовые клеммы Wago, СИЗы, клеммные колодки
  и т.д.
• Всегда проверяйте размеры отверстия точечного
  светильника – может случиться так, что вы выбрали несколько различных
  светильников и собираетесь сделать отверстия исходя лишь из одного прибора. При
  кажущейся «одинаковости» размеры могут не совпадать на несколько миллиметров, и
  вам придется начать все сначала.

Вам потребуются следующие инструменты и материалы:

Лампы  с подходящим
цоколем. Мы рекомендуем выбирать светодиодные лампы, а цоколь должен
соответствовать патрону. Чаще всего встречаются точечные светильники с патроном
GU 5.3 MR 16, G9 и т.д.

Провод. Длина провода зависит от общей протяженности всей
линии, можно немного прибавить на различные огрехи. Сечение провода зависит от
общей мощности подключенных светильников.

Клеммники, зажимы, колпачки для соединения проводов.
Надежнее всего самозажимные клеммы Ваго.

Изолента. С ее помощью вы будете изолировать оголенные части
провода.

Выключатель света. Многие предпочитают выбирать для точечных
светильников не обычные выключатели, а диммеры, если это предусмотрено
техническими характеристиками ламп.

Подключение точечных светильников

На начальном этапе следует определиться со схемой
расположения точечных светильников. Расстояние между светильниками может быть
различным в зависимости от ваших дизайнерских задумок, но не менее одного
метра, и еще от стены нужно будет отступить 60 см. Отметьте на рабочей поверхности
метки, где будут подключены светильники.

Далее следует один из самых сложных этапов – сверление
отверстий (в случае установки встраиваемых и подвесных светильников) и распределение
проводов к точкам крепления светильников. Провода прокладывают с запасом около
30 см для удобства подключения, при этом проводники заключают в гофру во
избежание контакта с металлическими частями светильника. Крепить провод к
каркасу нужно с небольшим провисанием.

Отверстия сверлят согласно техническим данным из паспорта
изделия – отверстие может быть иметь различную форму (круглую, овальную,
квадратную). Отверстия для точечных светильников в гипсокартоне прорезают с
помощью острого ножа или специальной коронкой к электрической дрели, важно
добиться такого размера отверстия, чтобы светильник входил в него достаточно
плотно. В случае с натяжными потолками никакие отверстия вырезать не нужно –
мастер сам посмотрит подготовленные точки подключения и подготовит натяжной
потолок самостоятельно. Никогда не пробуйте установить точечные светильники в
уже готовый натяжной потолок! Перед разрезом ПВХ пленки сначала на
предполагаемое место отверстия ставится специальное защитное кольцо.

После того, как подготовительные работы закончены, можно
приступать непосредственно к подключению точечных светильников. Через сделанные
отверстия в каркасе продевают кабель в виде петель, которые надрезаются на
изгибе. Токопроводящие проводники зачищают на 1,5-2 см, один идет на клемму
светильника, второй – к питающему кабелю. Соблюдайте маркировку. Последовательное
подключение точечных светильников является обычной схемой и позволяет быстро
закончить монтажные работы.

Схемы подключения
точечных светильников

Схема подключения одного точечного светильника к простому одноклавишному выключателю

Если точечных светильников много, воспользуйтесь следующей схемой подключения для ламп 12 В с трансформатором

Как подключить светильники к выключателю: простая схема

Кабели, везде кабели!

Да, это в значительной степени определение современного мира. Но так ли это должно быть?

Что ж, в ИТ-индустрии, наверное, так и есть.

К счастью, речь идет не об ИТ, а о молнии, и хотя проводка требуется, она гораздо проще.

Подключить потолочный светильник к выключателю света не так сложно, как может показаться. Три разных кабеля под напряжением, заземление и нейтраль должны быть подключены к помеченной клемме. Отключение предохранителя в главном блоке предохранителей необходимо для обеспечения безопасности.

Теперь давайте объясним все более подробно.

Что делает переключатель?

В своей основной форме переключатель представляет собой электрический компонент, который может включать и выключать приборы, подключая или отключая проводящий путь, прерывая поток электрического тока.

Выключатели бывают разных форм и функций, начиная от простого механического тумблера ВКЛ/ВЫКЛ или поворотного выключателя и заканчивая более современными диммерными выключателями.

Последнее лучше для вас при установке освещения в новостройках или при модернизации существующих домов.

Основное различие между обычными выключателями и диммерами заключается в том, что с помощью диммера вы можете контролировать количество света в комнате.

В то время как обычный переключатель обеспечивает только 0 % или 100 % света (ВКЛ/ВЫКЛ), диммерный переключатель может регулировать освещение в соответствии с вашим настроением.

Какие провода есть у выключателя света?

В большинстве случаев для обеспечения электрического соединения используются три провода.

Провода имеют цветовую маркировку, чтобы обеспечить безопасное подключение коммутатора и отсутствие необходимости измерения разности электрических потенциалов между токоведущими (горячими), нейтральными (возвратными) и заземляющими (также известными как земля) проводами.

Это три кабеля, которые в большинстве случаев подключаются к выключателю света и поставляются с коричневыми (ранее красными), синими и зелено-желтыми рукавами соответственно.

В некоторых случаях нулевой провод может быть любого другого цвета, кроме зеленого (зеленым может быть только провод заземления). Провод под напряжением может быть красным, а в старых домах или высоковольтных установках заземляющий провод может быть из неизолированной меди.

Отличие двух- и трехходового переключателя

Люди часто путают разницу между наличием трех проводов и наличием только двух проводов, которые подключаются к переключателю.

Как я упоминал ранее, есть три провода (горячий, нейтральный, земля).

Единственная разница между 2-позиционным и 3-позиционным переключателями заключается в том, что у 2-позиционного переключателя нет разъема для общего кабеля.

Общий кабель передает первому выключателю информацию о том, включен свет или нет, чтобы второй выключатель мог его соответственно включить или выключить.

Главное отличие состоит в том, что двусторонний переключатель может включать и выключать свет только из одного места. Напротив, трехпозиционный переключатель может включать или выключать свет из двух разных мест (например, вверху и внизу лестницы).

Редкое применение — это 4-позиционный переключатель, который, как вы, наверное, догадались, может включать и выключать свет в 3 или более разных местах. Таким образом, в зависимости от применения один тип превосходит другой.

Электропроводка диммерного выключателя

Если вы думаете о реконструкции дома, вам нужно решить, какие выключатели установить: обычные или диммерные.

В конечном итоге оба типа обеспечат необходимое количество света в помещении. Тем не менее, последний имеет некоторые преимущества перед обычным переключателем.

Удивительно, но выключатель с диммером ничем не отличается от стандартного выключателя.

Проводка идентична. Механизм диммера встроен в сам переключатель, что означает отсутствие необходимости в дополнительной проводке.

В результате проводка светильников для диммера будет точно такой же.

Диммерные выключатели современны, часто работают лучше, чем обычные выключатели, и универсальны для ваших нужд.

Некоторые из причин, по которым я предпочитаю установку диммеров обычным выключателям:

Стоимость

Вы можете контролировать количество света, излучаемого лампочкой. Это пропорционально количеству энергии, необходимой лампочке.

В зависимости от настройки освещения с помощью диммера вы можете сэкономить до 10 % на счетах за электроэнергию, в зависимости от того, как часто вы используете диммер и устанавливаете его.

Долговечность

Поскольку диммеры уменьшают напряжение, проходящее через лампочку, это продлевает срок службы лампочек.

Подсчитано, что лампочки с яркостью на 25 % (излучающие 75 % от своего максимума) могут работать дольше.

Это связано с тем, что лампочки испытывают меньшую нагрузку и излучают меньше тепла, а значит, они не перегорают так быстро, как если бы использовались обычные выключатели.

Дополнительный контроль

Вы можете полностью контролировать количество света в каждой комнате. Используя технологию диммерного выключателя, все освещение управляется простым поворотом ручки или ползунком переключателя.

Пульт дистанционного управления, который можно использовать с интеллектуальными диммерами, — это удобная технология, которая прекратит споры в вашей семье о том, кто должен включать свет.

Что произойдет, если переключатель подключен неправильно?

В худшем случае провод под напряжением подключается к винту заземления.

Следовательно, провод заземления также подключен к неправильной клемме, и переключатель заземлен неправильно. В таком случае вы подвергаете себя серьезной опасности от удара током.

Случайное пересечение проводов может привести к короткому замыканию, что приведет к срабатыванию предохранителя в главном блоке предохранителей.

Перепутывание проводов, т. е. случайное переключение проводов под напряжением и нейтрали в выключателе освещения меняет местами механизм включения/выключения.

Это означает, что раньше у вас была позиция «включено», теперь будет «выключено», и наоборот. Однако перепутывание проводов может быть опасным и привести к поражению электрическим током, короткому замыканию или, в худшем случае, к возгоранию.

Подключение 3-позиционного переключателя в конечном итоге сложнее, чем подключение 2-позиционного переключателя, в основном из-за следующих общих проблем:

• Общий провод должен быть подключен к общему винту, иначе освещение не будет работать более чем от одного выключателя
• Наличие дополнительной проводки усложняет манипуляции со всеми проводами в распределительной коробке. Некоторые электрики рекомендуют установить распределительную коробку большего размера вместо существующей, чтобы разместить дополнительную проводку.

Перед выполнением любых работ по электрике своими руками всегда удостоверьтесь, что это не приведет к аннулированию страховки дома, если ее не осуществит квалифицированный электрик.

Как подключить светильники к выключателю?

Перед тем, как подключить потолочный светильник к выключателю, вы должны проверить провода, как они помечены и к каким клеммам они подходят.

Я создал простую схему подключения одностороннего выключателя для потолочного светильника.

Коричневые провода представляют собой активные и коммутируемые провода, синий провод представляет собой нейтральный провод, а земля (земля) представляет собой зеленый провод.

Поскольку потолочные светильники можно подключить к тому же выключателю, что и обычные светильники, вам не нужно будет разбирать выключатель. Таким образом, основная сложность заключается в подключении светильника к потолочной розетке.

Независимо от того, сколько потолочных светильников подключено к одному светильнику, есть один общий разъем, к которому подключаются провода. Как показано на схеме выше, L1, GND, N1 соответствуют одинаковой маркировке на клеммах потолочного освещения.

Это может быть L1 для живого (коричневого) провода, GND для заземляющего (зеленого) провода и N1 для синего (нейтрального) провода, но всегда проверяйте руководство, так как цвета могут немного отличаться.

Вот отличное видео, объясняющее тему более подробно.

https://www.youtube.com/watch?v=04bVXo9k-SMVideo не может быть загружен, так как отключен JavaScript: потолочные светильники для ламп и переключение проводки . Прожекторы для переключения и потолочная розетка (https://www.youtube.com/watch?v=04bVXo9k-SM)

Заключительные слова

Если вы не знали, как подключить потолочные светильники, теперь все готово.

Потолочные светильники могут стать настоящим украшением любого дома. Вы можете воспользоваться их энергосберегающими возможностями, а также дополнительным контролем над количеством света в комнате, если выберете диммер.

Несмотря на то, что проводка может быть довольно сложной, установка настолько проста, как показано на схеме.

Последнее замечание: предохранители в распределительной коробке должны быть отключены перед установкой, чтобы были приняты все меры безопасности.

Также обязательно прочтите все прилагаемые руководства.

Сколько лампочек может быть на одном выключателе?

Возможно, вы захотите иметь один выключатель, при нажатии на который загораются все индикаторы. Вы хотите прийти домой, чтобы один выключатель освещал гостиную и коридор. Есть ли способ сделать это, чтобы несколько ламп управлялись одним выключателем?

• Основы проводки выключателя света
  • Проводка
• Освещение.

Да; один выключатель может включать несколько светильников. Вы можете использовать два способа, чтобы ваш переключатель управлял несколькими источниками света. Наиболее распространенным способом является последовательное подключение осветительных приборов путем их соединения друг с другом и подключения первого прибора к выключателю.

Второй способ управлять всеми источниками света с помощью одного выключателя — подключить их напрямую к выключателю в конфигурации, называемой «домашней». Отключить светильники, которые вам больше не нужны, легко, используя метод «домашнего запуска».

Чтобы выяснить, сколькими источниками света можно управлять с помощью одного выключателя, вам необходимо знать ряд вещей.

Основы подключения выключателя света

Количество лампочек в цепи не ограничено. Нагрузка светильников определяет, сколько источников света может вместить цепь. К обычной цепи на 15 А можно подключить до 1400 Вт осветительных нагрузок. Осветительная нагрузка мощностью 1400 Вт может вместить один светильник мощностью 1400 Вт или четырнадцать светильников мощностью 100 Вт.

Электропроводка

Прежде чем приступать к подключению нескольких кабелей к одному коммутатору, необходимо знать, как закрепить один кабель. Типичная домашняя цепь на 120 вольт имеет два проводника и заземление. Один из токопроводящих проводов черный, и именно он передает электричество от источника питания к нагрузке.

Второй провод белый. Белый провод — это обратный провод, который передает нагрузку обратно на источник питания, замыкая цепь. Клеммы переключателя имеют только черные провода, поскольку переключатель прерывает горячую ветвь цепи. Клеммы латунные.

Черный провод от источника питания подключен к одной из латунных клемм, известной как линейная клемма. Затем вы подключаете другой черный провод, идущий к светильнику, к клемме нагрузки. При подключении черных проводов у вас остается два белых кабеля.

Белые провода присоединяются к обратному пути, по которому нагрузка обходит коммутатор. Вы соединяете белые кабели, скручивая их открытые концы, а затем навинчивая на них колпачок. Перед выполнением любой проводки убедитесь, что вы выключили автоматический выключатель, чтобы избежать поражения электрическим током. Также, прежде чем прикасаться к проводам, используйте тестер напряжения.

Осветительные приборы

Гирлянда – Светильники с цепочкой

Гирляндное подключение отличается от последовательного подключения светильников. Лампы, соединенные последовательно, гаснут, когда одна из них выходит из строя. При гирляндном подключении для крепления осветительных приборов используется параллельная проводка. Также используется стандартное электрическое цветовое кодирование, что упрощает использование метода последовательного подключения.

Если вы добавляете одну установку, вам понадобится дополнительный кабель, совместимый с вашим устройством. Скорее всего, вы протянете этот провод по чердаку. Единственное, что вам нужно сделать, это добавить черные кабели к двум другим черным проводам и повторить тот же процесс с заземляющим и белым проводами.

Может возникнуть необходимость в больших колпачках для проводов, так как количество кабелей в каждом наборе увеличивается с двух до трех. Процедура подключения другого прибора к уже добавленному аналогична процедуре добавления одного прибора в первый раз.

Теперь, когда вы знаете, как добавлять осветительные приборы к выключателю, вы можете продолжать добавлять новые приборы до тех пор, пока не достигнете предела отключения тока, потребляемого цепью.

Светильник бытовой

Причин для подведения проводов от многих лампочек к одному выключателю в основном две. Первая причина – удобство. Вам нужен переключатель, к которому проще всего получить доступ для управления несколькими источниками света. Другая причина заключается в том, что проводка не является постоянной, и вам нужен простой способ отключить новый свет, когда возникнет необходимость.

При использовании самодельного светильника для включения нескольких источников света одним выключателем отходящий горячий кабель подключается к клемме нагрузки выключателя. Лучший способ сделать это соединение — использовать косичку.

Метод косички означает, что вы используете 6-дюймовый запасной черный провод, чтобы скрутить вместе все черные провода, подключенные к светильникам. После того, как вы скрутите черные провода вместе, на разъемное соединение навинтите колпачок.

Используйте тот же процесс для подключения кабелей заземления к клеммам заземления. Что касается белых проводов, то косичка не нужна. Единственное, что вы делаете, это скручиваете их полностью, а затем закрываете их. Домашняя проводка может стать громоздкой, если к одному выключателю подключено более двух ламп. Вам также может понадобиться большая электрическая коробка для хранения всех кабелей.

Теперь, когда мы рассмотрели способы подключения нескольких ламп к одному выключателю, вам, вероятно, интересно, сколько ламп может быть на одном выключателе в зависимости от типа используемых ламп.

Лампы компактных люминесцентных ламп v Светодиодные лампы

Каждая светодиодная или компактная люминесцентная лампа обычно производит такое же количество света, что и лампа накаливания мощностью 60 Вт, а потребляемый ею ток составляет 10 Вт или менее. Следовательно, потребляемый ток составляет 1/12 ампера. Таким образом, 15-амперная схема может управлять 180 или более светодиодными или компактными люминесцентными лампами.

Встраиваемые светильники

Встраиваемые светильники обеспечивают привлекательное окружающее освещение комнаты. Встраиваемые светильники крепятся за потолком, и для того, чтобы комната была хорошо освещена, нужно больше одного светильника. Количество ламп, которые может разместить один выключатель, зависит от ряда факторов.

Эти факторы включают форму и размеры помещения, ширину канистры и мощность лампы. Количество ламп, которые вы можете добавить в цепь, также определяется номиналом выключателя.

Расстояние между светильниками

Правильное расположение встроенных ламп обеспечивает равномерное освещение каждой части пола. Поскольку каждая лампочка обеспечивает конус света, идеальная настройка должна позволять конусам перекрываться. Чтобы световые конусы перекрывались, необходимо соблюдать несколько факторов.

Эти факторы включают высоту потолка, мощность лампы и диаметр отверстия светильника. Общее правило заключается в том, что вы можете разделить высоту потолка на два и использовать полученное число для размещения лампочек. Например, для комнаты высотой 8 футов стандартный интервал будет равен 4 футам.

Направление света встроенных ламп

Неправильное использование встроенных ламп или чрезмерное их использование приводит к плохому качеству света, который они излучают. Когда вы выстраиваете источники света в ряд, создается узор линии обзора, и этот эффект не привлекает глаз.

Лучше всего размещать встраиваемые светильники в неравномерном порядке. Старайтесь не размещать источники света слишком близко друг к другу, так как это может привести к слишком яркому освещению. Однако, если используемые вами светильники являются направленными, вам может потребоваться разместить их ближе, чем всенаправленные светильники, чтобы получить хороший световой эффект в комнате.

Ограничения выключателя

Основным ограничением на количество встроенных светильников, которыми может управлять один выключатель, является номинал автоматического выключателя, управляющего цепью. Каждая лампа накаливания или галогенная 60-ваттная лампа потребляет около 1/2 ампера, и, следовательно, стандартное освещение с 15-амперным выключателем может управлять 30 лампами.

Говоря о светодиодах и КЛЛ, используемых во встраиваемых светильниках, мы упомянули, что они излучают свет, аналогичный 60-ваттной лампе накаливания. Пусковой ток для светодиодных ламп обычно составляет 20 ампер при 240 В переменного тока. Таким образом, 15-амперная цепь может безопасно вместить 180 или более светильников, использующих светодиодные или компактные люминесцентные лампы.

Под «обычными лампочками» мы обычно подразумеваем лампы накаливания мощностью 60 Вт. Цепь с валютой 120 вольт и 15 ампер обеспечивает 1800 Вт. Это означает, что выключатель на 15 ампер может вместить до 30 ламп накаливания.

Путь, которым мы достигли количества луковиц, прост.

• Возьмем 120 вольт * 15 ампер = 1800 ватт.
• 1800 Вт / 60 Вт = 30 лампочек. (Общая мощность, поделенная на мощность одной лампочки)

Мы видели, что количество ламп, которые может включать один выключатель, может варьироваться от 1 до 180. Факторы, определяющие, сколько ламп можно включить и выключение одним переключателем включает ограничения выключателя цепи и количество напряжений, которое может выдержать один переключатель.
